STM8单片机自带有蜂鸣器的驱动功能，不过这个蜂鸣器指的是无源蜂鸣器，而不是常用的有源蜂鸣器。
无源蜂鸣器，简单的理解就是内部没有供电电路，直接直流电，蜂鸣器是不会响的。必须用2-5KHZ的方波信号来驱动它，才可以使其鸣叫。
有源蜂鸣器内部有供电电路，直接供直流电，蜂鸣器就会响。因为有源蜂鸣器内部有一个震荡源，所以只要有电压就可以响。因此有源蜂鸣器的价格要比无源蜂鸣器贵。

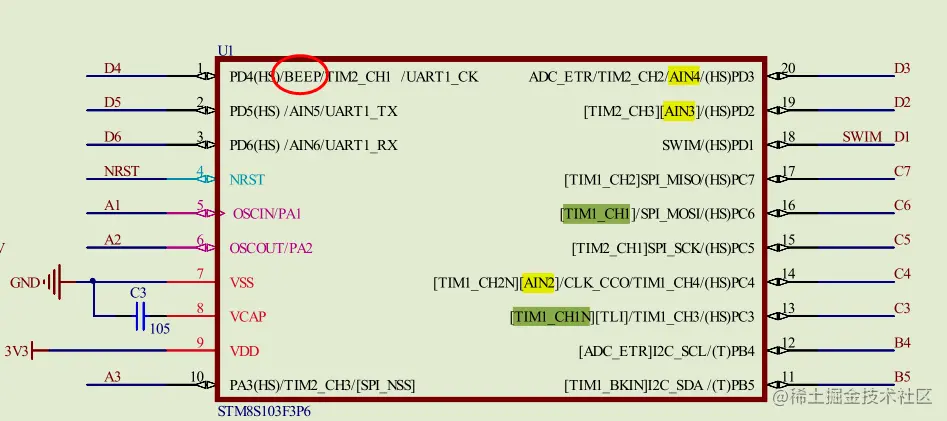

STM8单片机BEEP引脚就是无源蜂鸣器的驱动引脚。这个引脚接一个三极管就可以直接驱动无源蜂鸣器了。

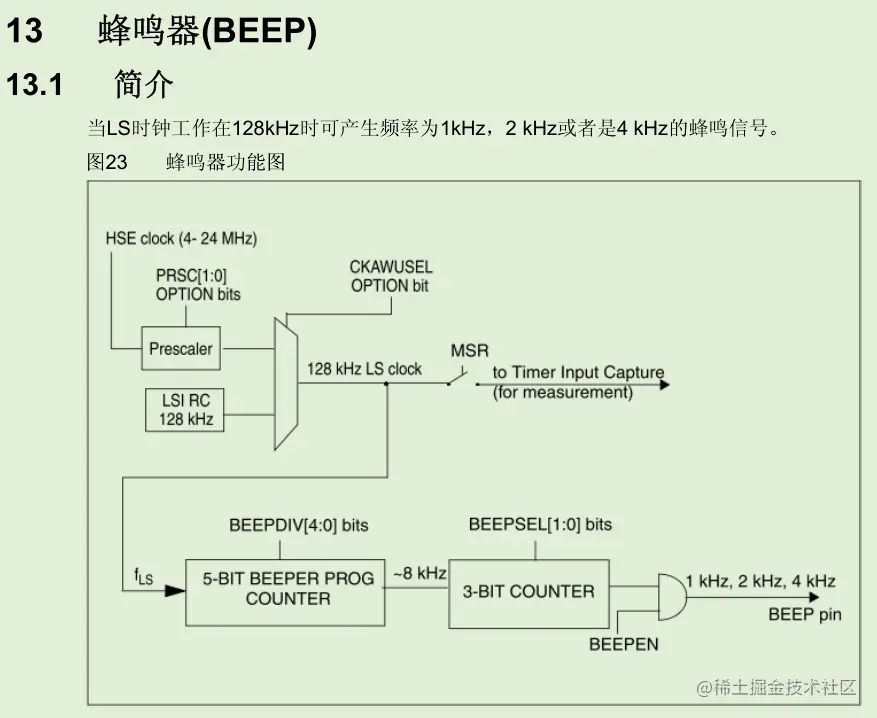

蜂鸣器引脚具体功能下：
要使能蜂鸣器需要三个步骤：
- 根据上图中描述的方法确定BEEPDIV[4:0]的值来校准LS时钟的频率；
- 通过写BEEP_CSR的 BEEPSEL[1:0] 位来选择1 kHz, 2 kHz 或 4 kHz 的输出频率；
- 置位BEEP_CSR的 BEEPEN 位来使能LS的时钟源；

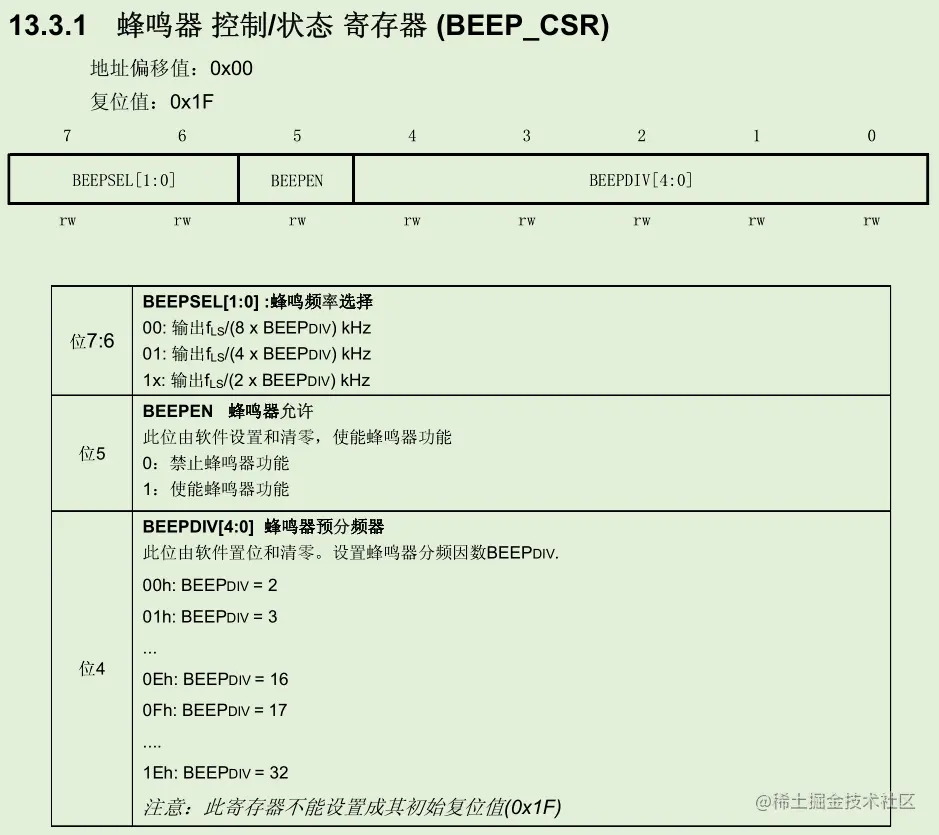

需要操作的寄存器只有一个：

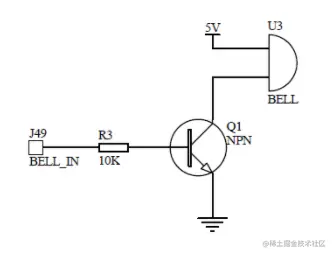

蜂鸣器驱动电路图如下：
下面通过代码实现:
#include "stm8s103f3p.h"
//BEEP 端口初始化
void GPIO_Init(void)
{
PB_DDR|=0x20; //PB5输出
PB_CR1|=0x20; //PB5推挽输出
}
main()
{
GPIO_Init();
BEEP_CSR=0x00;
BEEP_CSR |= (1<<5); //使能蜂鸣器功能
BEEP_CSR |=0x0E; //频率 00--1E 数字越小频率越高 f=128/(8*(XX+2)) XX为设置的值
//BEEP_CSR=0x2e; //0E 1K 06 2K 1E 500HZ
while(1)
{
}
}
蜂鸣器的操作很简单，首先将BEEP端口设置为普通IO输出口，然后将BEEP_CSR寄存器中的BEEPEN为设置为1，蜂鸣器功能就开启了。
这时候蜂鸣器就可以响了，如果要改变蜂鸣器的驱动频率可以通过设置BEEP_CSR寄存器 BEEPSEL 位来改变频率，如果这个频率不是自己想要的，还可通过设置BEEPDIV位来改变分频数，从而将频率调整到自己想要的范围内。
有些STM8系列的单片机要使用BEEP功能，还需要设置选项字。不过这里使用的是STM8S003单片机，并不需要设置设置选项字，如果需要设置选项字的话，可以直接在STVP下载软件中设置。

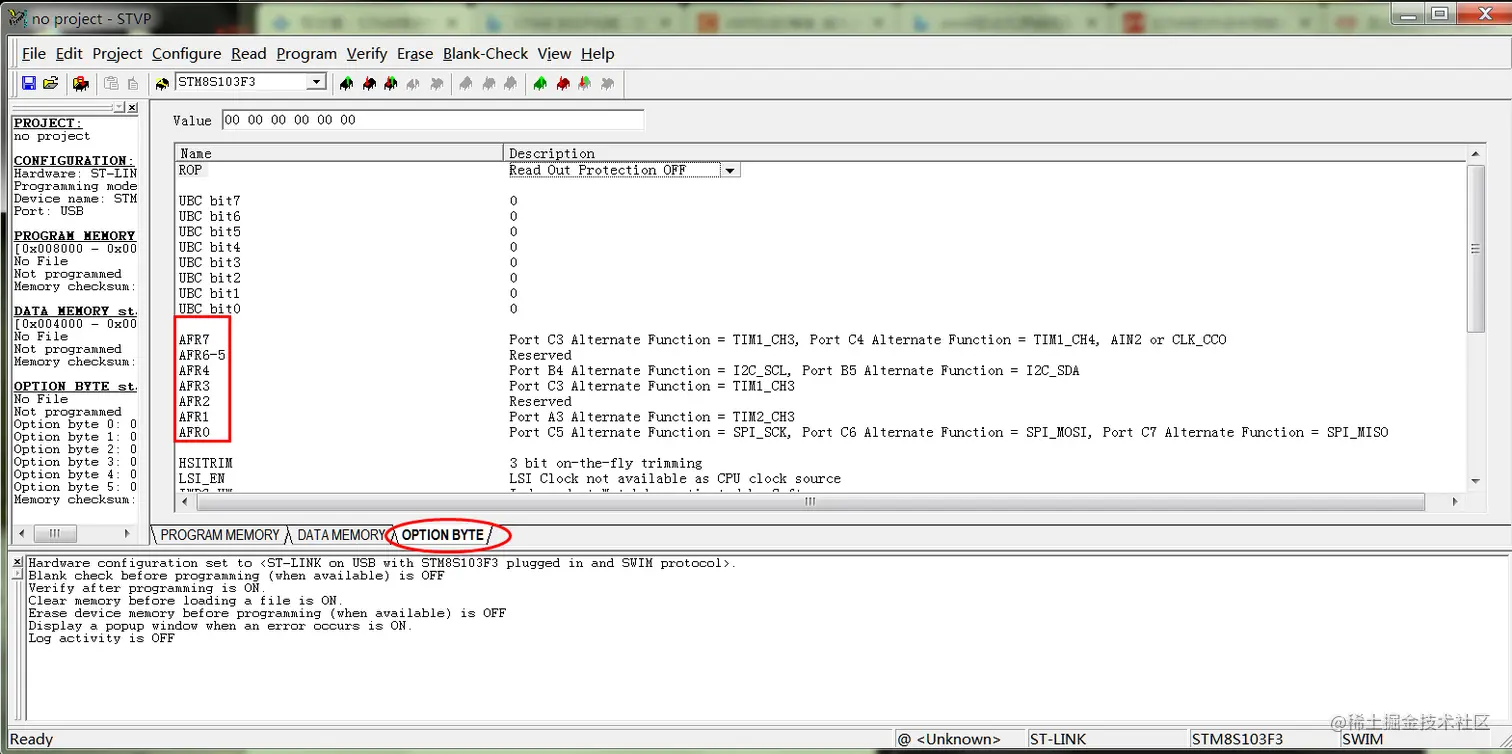

打开STVP烧写软件，切换到OPTION BYTE页面，然后通过AFR0---AFR7就可以设置选项字节了。
