We will next learn how to build software that manages a database.

课程涉及的范围：

• 存储
• 执行
• 并发控制
• 恢复
• 分布式数据库
• 以及其他

1. Overview of storage

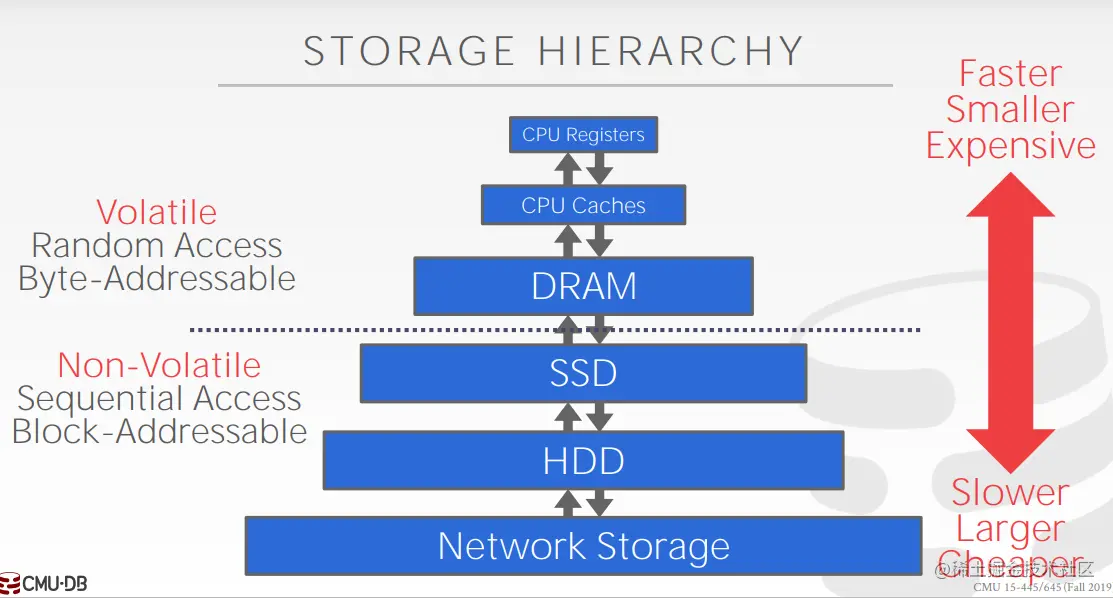

存储层次和访问速度

DBMS的设计基于这样的假定：数据库的基本存储，都是放在磁盘上的（non-volatile，非易失）。这种设计，称为disk-oriented DBMS。

DBMS管理数据在内外存之间的移动。disk IO代价很大，所以要尽量避免较大规模的内存失效和性能降级，尽可能的好好利用内存。

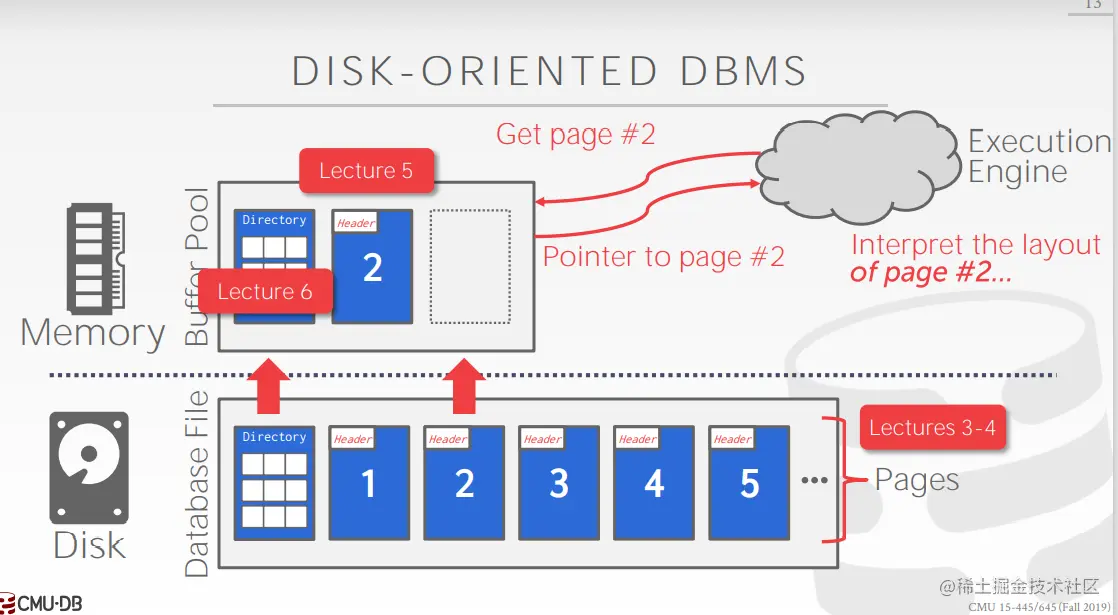

2. Disk-oriented

读取数据

• client告知DBMS需要page2
• 先从内存中查找
• 内存没有，去disk查找
• 将disk中的目录加载到内存，然后找到page2，加载到内存
• 返回给client

其实这个逻辑跟操作系统加载数据是类似的，先在内存缓冲区中查找，若未命中就从外存中加载。若缓冲区已满，则使用内存置换算法来移出一块区域中的数据。

Why not use the OS

理论上，可以直接用mmap将数据库文件映射到进程的地址空间中，由OS来负责数据在内外存间的移入移出。

WHY NOT?

DBMS通常更了解你的数据

• 把脏页根据正确的顺序写入disk
• 特定的预加载
• buffer替换策略
• 进程调度和线程调度

　The OS is not your friend.

3. Database storage

How the DBMS represents the database in files on disk?

3.1 File storage

在磁盘上如何存放数据库 -> 将数据库中的内容按照文件的形式，存放在磁盘上。

• OS对文件的内容一无所知。
• 早期的一些DBMS会直接使用文件系统来进行存储。

Storage manager

维护数据库文件，有些有自己的读写调度逻辑，来尽可能的利用pages的时间和空间局部性；

将文件按照page的集合的形式维护，数据的读写都面向pages，并且维护可用空间；

3.2 Database pages

• fixed-size的数据块

• tuples，meta-data，indexes，log records都可以按照page的形式来存储
• 每个page有自己的标识符
• DBMS将page id映射到物理存储位置

• 不同的DBMS的page size有所区别（512B-16KB不等，mysql是16KB）

完全类似于操作系统的逻辑地址和物理地址，逻辑地址中的页表、页号和物理地址中的帧。但是这里的物理存储位置一般是外存。

About page

在DBMS中会涉及到三个page的概念：

• Hardware page（4KB usually）
• OS page
• Database page

需要注意的是，存储设备只能确保每一个hardware page的写入时原子操作；所以，当database page比hareware page要大的时候，DBMS就需要确保整个database page大小的数据在写入时的原子性。

Page storage architecture

不同的DBMS有不同的管理pages的方法：

• Heap File Organization
• Sequential / Sorted File Organization
• Hashing File Organization

我们首先考虑page级别的管理，而非关心page中的内容。

Heap file

pages的无序集合。需要元数据来获知page的存在情况和是否有空间。

实现方式：

• Linked List
• Page Directory

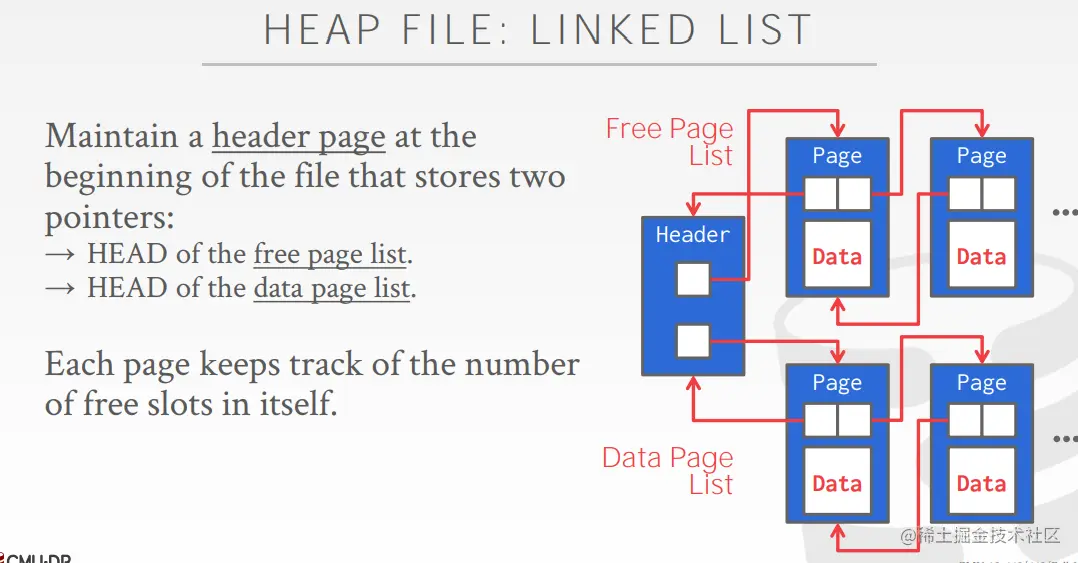

如下，链表方式，两个HEAD节点来各自维护free page链表 和 data page链表。

每页中的空白位置（free slots）由page各自负责维护。

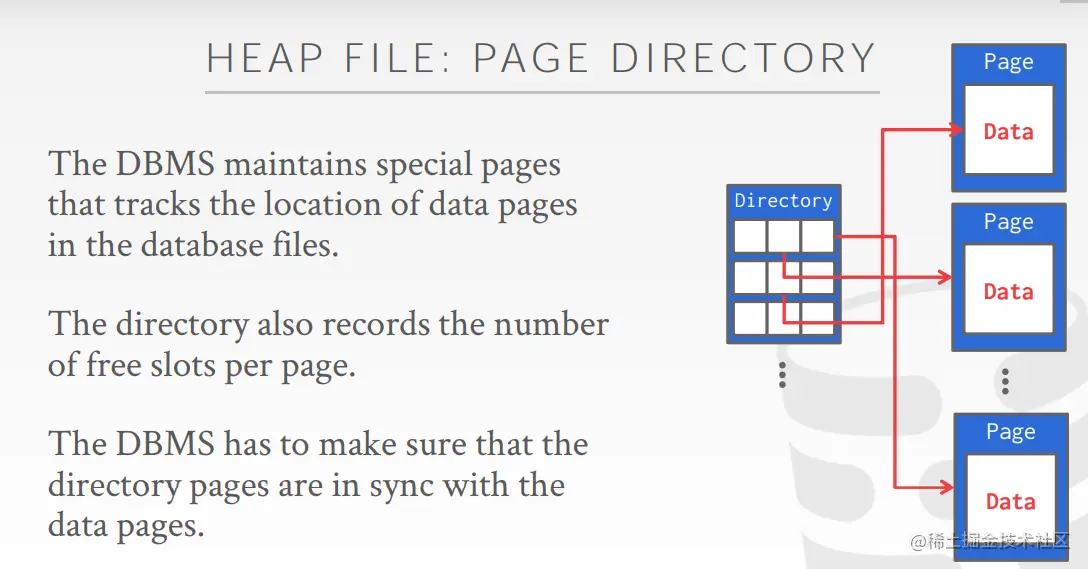

如下，目录页方式。通过一个特殊的目录页（Directory）来记录data pages的位置，也同时记录每个页中的free slots。

3.3 Page Layout

page header

每个页内，包括header和data两部分。header部分存储当前页的元数据：

Page size, checksum, DBMS version, transaction visibility, compression information

Self-contained: means that all the information needed to read each page is on the page itself.

page layout

介绍数据在页内如何存储：

tuple-oriented

• 稻草人模型：

直接按顺序存储各个tuple，带来的问题是：删除某个tuple会导致乱序；tuple中存在不定长的属性会导致无法寻址；

• 正确的方案：slotted pages

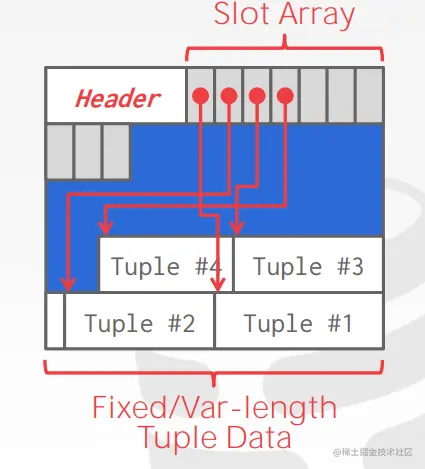

有一个slot array，将slots映射到每一个tuple的初始存放位置。slot array从前往后、tuple从后往前插入。

如下图，header中需要额外维护已经使用了的slots的数量；最后一个使用的slot的offset（来用于插入新数据）；当slot array与data相遇时，我们认为这个page已经存满了。

（但是如果删除某一个tuple，如何解决碎片问题？）

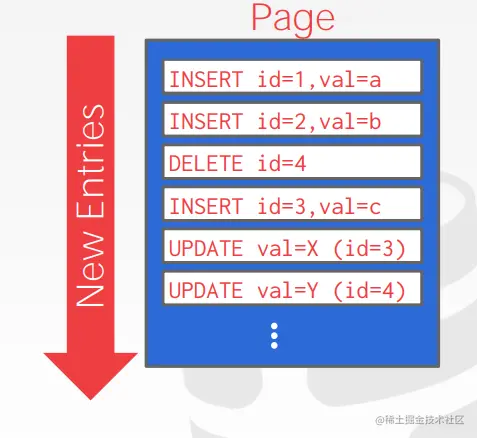

log-structured

存储日志信息，每一次db有修改的时候，就追加操作记录到该文件中。

• insert：存储整个元组
• delete：标记被删除
• update：只标记修改的部分

回溯日志表，找到所有和这个id相关的记录（通过索引），来复现这条记录。

可以构建索引，来便于查找记录。

定期压缩日志（将对同一条数据的操作的最终结果记录下来，替换多条相关日志）。

显然，这种方式对只有追加写的场景非常友好。读相对慢。

3.4 Tuple layout

tuple本质上就是字节序列。DBMS需要把字节给翻译成对应的属性类型和值。

Tuple header

tuple也有元数据，称为 tuple header，包含可见性信息（用于并发控制，例如哪一个事务正在创建/修改了这个tuple）以及标记null值的bit map。

不需要在这里存储关于数据库schema的元数据。

Tuple data

属性通常都是按照创建表时的顺序存储；多数数据库不允许tuple size > page size。

Unique identifier

每一个tuple都有唯一标识符，通常是pageid + (offset / slot)

应用程序不可以使用这些标识符来做其他事情 。

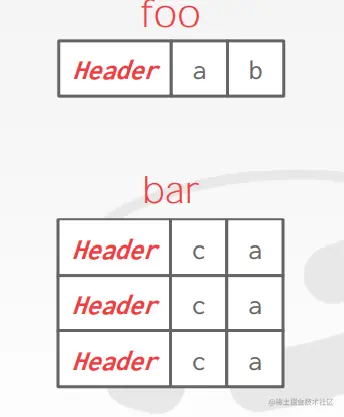

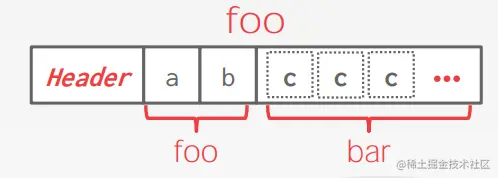

Denormalized tuple data

将相关的属性自动存放到一起（类似join？）

一定程度上减少了I/O数量，但update的开销大大增加。

4. 总结

以上讨论了 寻找page的方法，page的存储方法，元组的存储方法。

数据库中的数据，究其根本，是以文件的形式存储在磁盘上的。

那么就要考虑以下几个问题：

• DBMS如何管理这些数据库文件？包括数据定位、数据拆分、如何高效的访问这些文件等等；
• 每一条数据在文件中具体是如何存储的？

首先，为了管理方便，数据按照固定大小的块来进行组织，每一块称为一页（page）；每个文件中可以有多个页。那么我们需要有一套逻辑，来维护和定位文件中的页。这里详细介绍了heap file这种方式，以及从文件中定位页的两种方法：链表结构和使用目录页。

现在我们找到了所需的页，然后思考每一个页是如何设计的，也就是页的布局。就像计算机领域很多的设计一样，页的最开头，需要一个header部分来存储元数据（包括页的大小、校验和、版本信息、压缩信息等），然后就是data部分存放的具体数据，这里介绍了两种data部分的布局方法：朴素的直接存储元组，和类似append-only files的记录操作日志，用复现的方式来获取数据。

现在我们找到了所需的元组（tuple），也就是某一条数据，现在思考每个tuple是如何设计的。既然细化到了某一条，那么它需要一个标识符id，以及数据部分按顺序记录每一个属性的值。要注意的是，每一个tuple仍然有自己的header，用来进行并发控制，以及记录该条记录中的空值。

通过以上三个步骤，我们能够找到文件中的页，页中的元组，然后查看元组的各个属性。但是disk IO总是慢的。database file存放在外存中，我们每次要访问某个文件中的某个页时，总是需要将这个页（页也是进行数据库操作的基本存储单位）加载到内存中。 所以就像操作系统加载数据到内存中一样，我们也希望能尽量好的利用数据的空间和时间局部性，利用相对有效的页面置换算法，来减少从外存中加载页到内存的次数。显然，我们可以直接调用OS的既有逻辑来进行页面管理（mmap），但是我们有DBMS，它既然是专门负责管理数据库的，一定是对数据更了解的，更可以因地制宜的进行策略的选择。所以，通常都是由DBMS来设计这一套操作逻辑。

毕竟，OS is not your friend.
