一、分层
拥有了布局树以及各节点的布局信息，还不能进行页面的显示，因为页面中会存在一些设置了3D变换、z-index等属性，所以渲染引擎还需要为布局树中的一些特别的节点生成一个图层，并组成一个图层树。
页面就是多个图层的叠加。
节点会被生成单独的图层的条件：
-
拥有层叠上下文的节点：叠加在根图层之上，z轴（面向用户）值越大的节点。
-
position: fixed
-
opacity小于1
-
根元素
-
z-index值不为auto
-
transfrom不为none的等
-
需要被裁剪的地址：当我们给一个div设置了宽度和高度，但是由于内容过多，超出了div，那么这个div就会被生成一个单独的图层。
-
滚动条也会生成一个单独的图层。
最后会生成这样的一个图层树。
为什么要进行分层？
分层其实是浏览器的一个优化策略。如果没有分层，布局树直接生成目标图片的话，我们对页面的一些小的改动，都会造成整个页面的重排或者重绘，严重影响了页面的渲染效率。
二、绘制图层
有了图层树，渲染进程会对每一个图层进行拆分，拆分成多个绘制指令，然后按照这些绘制指令排成绘制列表。绘制列表可以在控制台--> Layers中查看，如下图：
可以在Details里面查看到图层的详细绘制信息。
一个元素要好几个绘制指令，因为每个元素的前景、背景、边框都需要单独的绘制指令。
三、拆分成图块
将图层拆分成绘制指令之后，就要开始绘制了，绘制是在渲染引擎的合成线程中进行的。
合成线程会将图层分成图块，图块的大小为256x256或者512x512。
拆分成图块的原因是不能一次性直接绘制出所有的图层内容，因为开销太大，所以只能将图层拆分成多个图块，优先绘制靠近视口位置的图块。
四、栅格化
栅格化就是将图块转成位图。

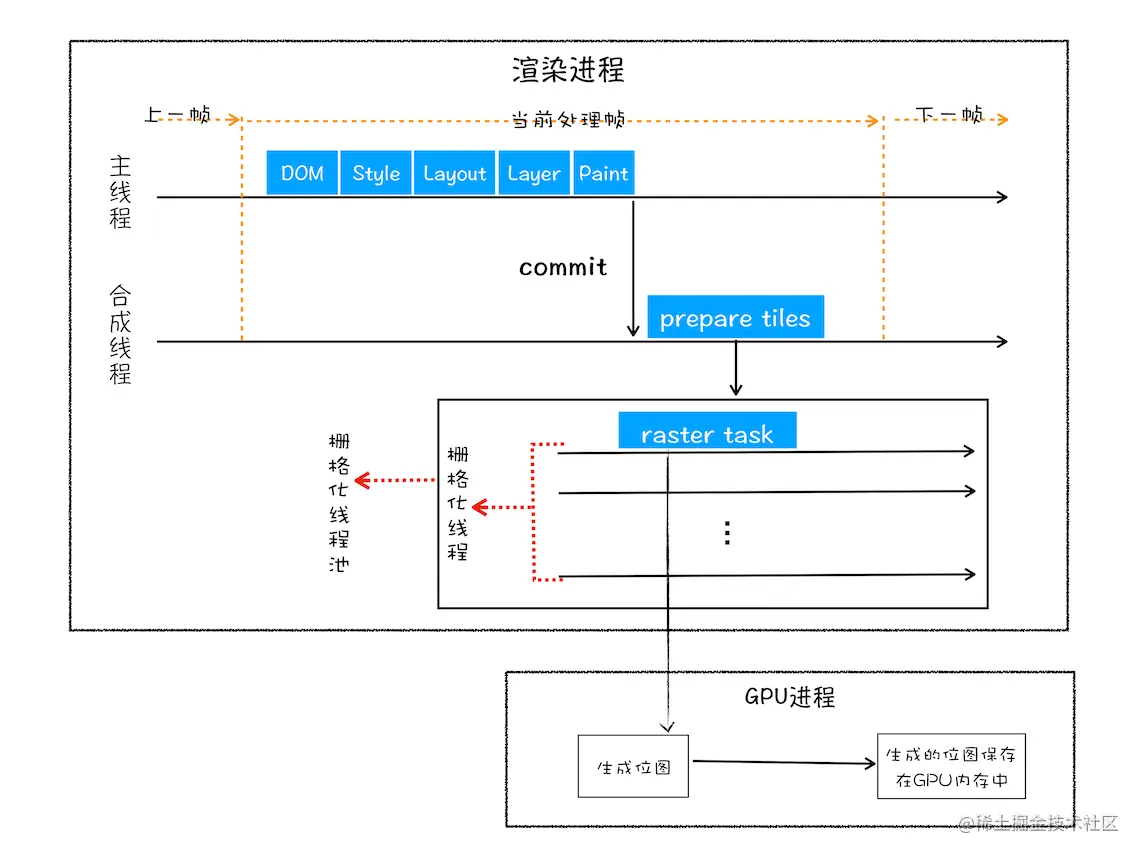

渲染进程维护了一个栅格化线程池，所有的图块栅格化都在这个线程池中进行的，使用了GPU加速，生成具体的位图也是在GPU中进行的。
渲染进程发送绘制的指令给GPU进程，GPU进程会对图块进行栅格化，生成位图，并将位图保存在GPU的内存中。
每一个图层都对应一张位图。
五、合成和显示
当所有的图块都被栅格化了之后，合成线程会将这些位图合成一张图，然后给浏览器主进程发送命令，表示已经绘制完成图块，浏览器主进程的viz组件在接收到之后，将合成后的图存到后缓冲区。
合成新的图像的工作都在显卡中进行。
一旦显卡把新的生成的图片放到后缓冲区，系统就会让前后缓冲区互换，显示器只读取前缓冲区的内容。
通常情况下，显卡的更新频率和显示器的读取频率是一致的，通常是60HZ，也就是每秒读取60张图片。
