初识SVG - 绘制基础图形使用直线和曲线来描述的图形，构成这些图形的元素是一些点、线、矩形、多边形、圆和弧线等，它们都

可缩放矢量图像

简单认识

用于描述二维的矢量图形,基于XML的标记语言.

什么是矢量图形

使用直线和曲线来描述的图形，构成这些图形的元素是一些点、线、矩形、多边形、圆和弧线等，它们都是通过数学公式计算获得的，具有编辑后不失真的特点。

优势

优雅而简洁的渲染不同大小的图形.
可以和CSS、DOM、JS等其他网络标准无缝衔接.
可以进行搜索、索引、编写脚本、压缩.
可以使用文本编辑器或者图形编辑器编辑.
无限放大而不失真,不降低质量 .

小试牛刀

定义我们常见的几种图形:圆形、矩形、直线或曲线等复杂图形 , 支持渐变、旋转、动画、滤镜等效果.

SVG基本要素svg 根元素和其他图形元素 , 分组元素g , 元素和属性必须严格按规范书写,区分大小写 .

绘制矩形、圆、文本

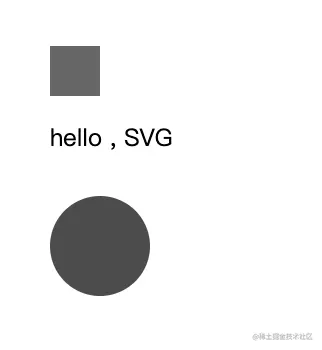

简单实例:

<svg xmlns="http://www.w3.org/2000/svg">
    <rect x="50" y="50" width="50" height="50" fill="rgba(0,0,0,.6)"></rect>
    <circle cx="100" cy="250" r="50" fill="rgba(0,0,0,.7)"></circle>
    <text x="50" y="150" font-size="24" fill="#000">hello , SVG </text>
</svg>

xmlns 为空间声明, 必须存在绑定值为http://www.w3.org/2000/svg
rect - 矩形、circle - 圆、text - 文本 ; fill 属性为填充的颜色值
x\y\width\hegiht 绘制的坐标点 , 默认左上角为起始点(0,0)

可直接嵌入HTML中使用

也可通过object 元素嵌入或 iframe 嵌入

<object data="icon.svg" type="image/svg+xml">

</object>

可以通过JS动态创建并注入到HTML中 .

基本图形说明

所有复杂的图形都可拆分, 并由基础的图形元素组成 . 掌握基本的图形构成, 就可以创建更为复杂的图形元素.

实例中已经基本展示矩形、圆、文本的绘制. 下面详细说明图形元素及属性.

矩形 - `rect`

x - 左上角
y - 右上角
width - 宽度
height - 高度
rx - 圆角x方位的半径
ry - 圆角y方位的半径

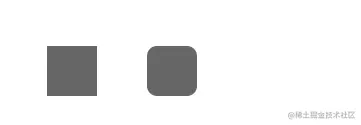

<svg xmlns="http://www.w3.org/2000/svg">
    <rect x="50" y="50" width="50" height="50" fill="rgba(0,0,0,.6)"></rect>
    <rect x="150" y="50" width="50" height="50" rx="10" ry="10" fill="rgba(0,0,0,.6)"></rect>
</svg>

如果rx\ry 设置一样,则可以仅设置rx或ry

圆形 - `circle`

r - 圆半径
cx - 圆形x位置
cy - 圆形y的位置

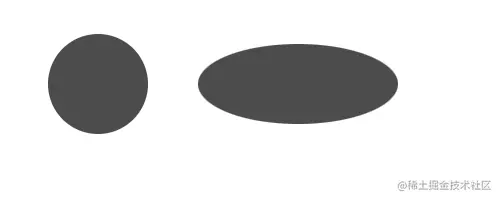

椭圆 - `ellipse`

rx - 椭圆x半径
ry - 椭圆y半径
cx - 椭圆中心x位置
cy - 椭圆中心y位置

<svg xmlns="http://www.w3.org/2000/svg">
    <circle cx="100" cy="250" r="50" fill="rgba(0,0,0,.7)"></circle>
    <ellipse cx="300" cy="250" rx="100" ry="40" fill="rgba(0,0,0,.7)"/>
</svg>

线条 - `line`

x1 - 起点x位置
y1 - 起点y位置
x2 - 终点x位置
y2 - 终点y位置

折线 - `polyline`

points - 点集数列 , 空白分割数字;逗号、换行符、空格分隔点 . 例:2 3, 23 3,1 2

<svg xmlns="http://www.w3.org/2000/svg">
    <line x1="50" y1="350" x2="150" y2="400" stroke="rgba(0,0,0.6)" stroke-width="2"/>
    <polyline points="180 350,500 350,500 450,180 450,180 350" fill="transparent" stroke="rgba(0,0,0.6)" stroke-width="2"/>
</svg>

polyline 绘制了矩形 , 其他属性譬如stroke \ stroke-width 定义绘制的颜色、绘制的宽度

多边形 - `polygon`

points - 点集数列 , 空白分割数字、逗号分隔点 . 例:2 3, 23 3,1 2

不同于折线的是,它会自动合并,即最后一个点回连接到第一个点.

<svg xmlns="http://www.w3.org/2000/svg">
    <line x1="50" y1="350" x2="150" y2="400" stroke="rgba(0,0,0.6)" stroke-width="2"/>
    <!-- <polyline points="180 350,500 350,500 450,180 450,180 350" fill="transparent" stroke="rgba(0,0,0.6)" stroke-width="2"/> -->
    <polygon points="180 350,500 350,500 450,180 450" fill="transparent" stroke="rgba(0,0,0.6)" stroke-width="2"/>
</svg>

可以看到points 点集中最后一个点不需要起点 .

路径 - `path`

d - 点集数列 , 是一个命令+参数 的序列合集.

可以绘制任何图形,包括矩形、圆、椭圆、折线、多边形、贝塞尔曲线、二次曲线等,

绘制这些图形有许多可用的命令 , 来表示绘制意图 . 可分直线、曲线 . 这些命令大写表示绝对定位,小写表示相对定位 .

直线绘制

M\m 移动到某个位置
L\l 从当前位置绘制线条到指定点.
- H\h 表示在x轴移动距离, 参数只有一个.
- V\v 表示在y轴移动距离,参数只有一个.

使用上面的命令,绘制一个矩形:

解释一下:移动起点到(50,100) - 水平移动x到 100(宽度为50) - 垂直移动到700(高度为100) - 水平移动到50 - 绘制线条(50,600) . 闭合起点.

<svg xmlns="http://www.w3.org/2000/svg">
    <path d="M 50 600 H 100 V 700 H 50 L 50 600" />
</svg>

通过命令可简化闭合路经点:

Z\z 闭合路径

<svg xmlns="http://www.w3.org/2000/svg">
    <!-- <path d="M 50 600 H 100 V 700 H 50 L 50 600" /> -->
         <path d="M 50 600 H 100 V 700 H 50 Z" />
</svg>

上面都使用的大写指令,为绝对定位, 即相对于原点(0,0)绘制, 通过相对定位 , 使用小写命令简化计算.

<svg xmlns="http://www.w3.org/2000/svg">
    <!-- <path d="M 50 600 H 100 V 700 H 50 L 50 600" /> -->
    <!-- <path d="M 50 600 H 100 V 700 H 50 Z" /> -->
    <path d="M 50 600 h 50 v 100 h -50 z" />
</svg>

曲线绘制

有三种绘制平滑曲线的命令, 两个用来绘制贝塞尔曲线,另一个用来绘制弧线 .

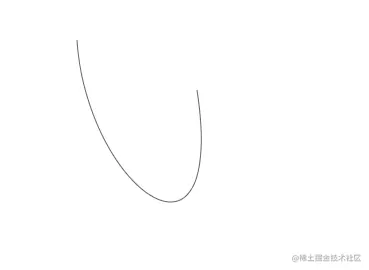

C\c 来创建三次贝塞尔曲线C , 定义一个点和两个控制点.

<svg xmlns="http://www.w3.org/2000/svg">
    <path d="M 700 50 c 10 150,150 250,120 50" fill="none" stroke="rgba(0,0,0,.6)" />
</svg>

去掉了填充fill="none", 采用了绘制stroke="rgba(0,0,0,.6)" , 采用了小写相对定位, 简化点坐标运算.

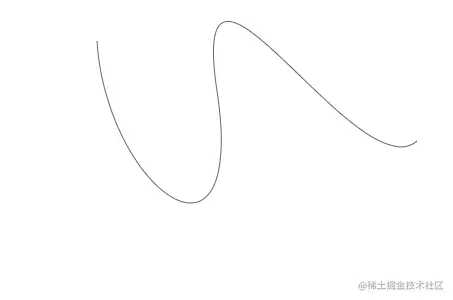

如果需要将多个贝塞尔曲线链接起来, 则使用一下命令:

S\s , 以前一个点为控制点,保持斜率一致,参数为两个点 . 以第二个点到终点的方向结束.

<svg xmlns="http://www.w3.org/2000/svg">
    <path d="M 700 50 c 10 150,150 250,120 50 s 140 100,200 50"
        fill="none"
        stroke="rgba(0,0,0,.6)" />
</svg>

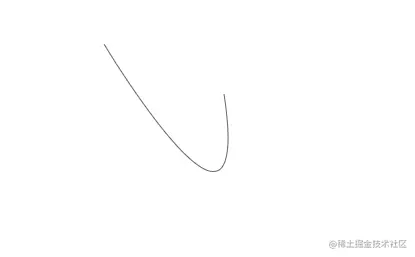

如果S 前面不跟C 或者 S , 则以当前点为启动绘制一个曲线. 达到贝塞尔曲线的绘制效果

<svg xmlns="http://www.w3.org/2000/svg">
    <!-- <path d="M 700 50 c 10 150,150 250,120 50 s 140 100,200 50" fill="none" stroke="rgba(0,0,0,.6)" /> -->
    <path d="M 700 50 s 150 250,120 50" fill="none" stroke="rgba(0,0,0,.6)" />
</svg>

Q\s 绘制二次贝塞尔曲线Q , 只需要一个控制点和终点坐标.

<svg xmlns="http://www.w3.org/2000/svg">
    <!-- <path d="M 700 50 c 10 150,150 250,120 50 s 140 100,200 50" fill="none" stroke="rgba(0,0,0,.6)" /> -->
    <path d="M 700 50 s 150 250,120 50" fill="none" stroke="rgba(0,0,0,.6)" />
    <path d="M 700 200 q 150 250,120 50" fill="none" stroke="rgba(0,0,0,.6)" />
</svg>

可以得到和上面示例同样的曲线.

T\T 二次曲线的延伸命令, 通过前一个控制点,可以只定义终点 , 绘制曲线

T命令的前面必须是Q或者T命令. 如果单独使用,则绘制出来的是一条直线.

<svg xmlns="http://www.w3.org/2000/svg">
    <!-- <path d="M 700 200 q 150 250,120 50" fill="none" stroke="rgba(0,0,0,.6)" /> -->

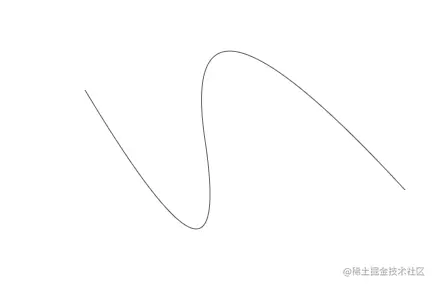

    <path d="M 700 450 q 150 250,120 50 t 200 50" fill="none" stroke="rgba(0,0,0,.6)" />
</svg>

通过观察几个效果图 ,可以看到三次贝塞尔曲线和二次贝塞尔曲线差别于起终点的弧度 .

弧形

A\a 绘制弧形 ,

a rx ry x-axis-rotation large-arc-flag sweep-flag x y

参数说明:

rx ry x 轴半径、y轴半径
x-axis-rotation 弧形的旋转角度.
large-arc-flag 角度大小 , 0 表示小角度小于180度; 1 表示大角度大于180度;
sweep-flag 表示弧线方向, 0 表示逆时针画弧 ;1 表示顺时针画弧;
x y 弧形的终点 .

<svg xmlns="http://www.w3.org/2000/svg">

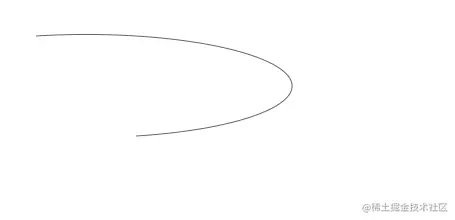

    <path d="M 1000 50 a 10 40,90,0,1,100 100" fill="none" stroke="rgba(0,0,0,.6)" />
</svg>

说明:定位(1000,50) - 以x轴半径为10,y轴半径为40 - 顺时针旋转 90 度 - 终点为(100,100) 画弧线 .

但是角度大小large-arc-flag 这个值,测了好多次, 都没有设置什么效果 .

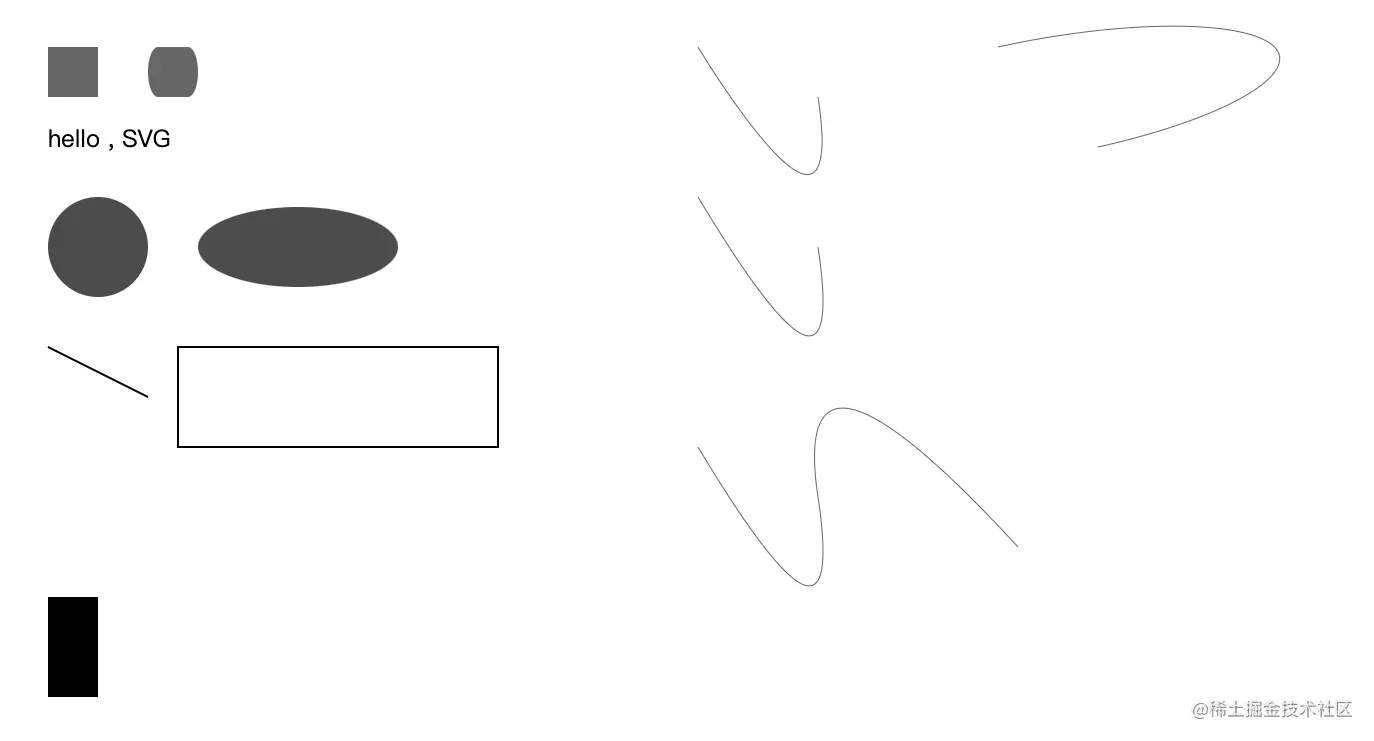

此处为以上测试的图形全图 :

其他标签说明

还有一些辅助设计的元素标签 .

defs

定义需要重复使用的图形元素, 在其他地方使用 use 元素呈现.
可以定义样式style
定义动画、渐变元素 .
定义脚本script
...

symbol

定义图形模版对象,可以使用use 元素呈现.

<svg>
    <symbol id="icon" viewBox="0 0 150 100">
        <circle cx="50" cy="50" r="40" stroke-width="8" stroke="red" fill="red" />
    </symbol>
    <use xlink:href="#icon" />
</svg>

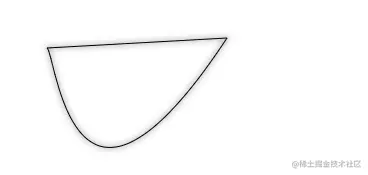

use

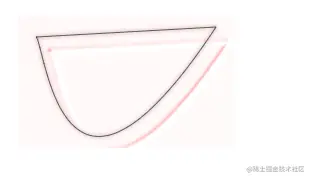

可以获取到目标节点,在其他地方复制并展现 .

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">

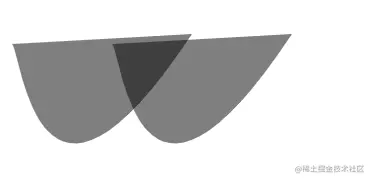

    <path id="path" d="M 250 50 c 10 10,25 225,180 -10" fill="rgba(0,0,0,.5)" />
    <use xlink:href="#path" x="100" y="0" />
</svg>

pattern

图样模版,定义在defs 中 , 可以使用fill或者stroke 填充或描边图案 .

x\y - 定义开始的位置.
width\height - 定义当前模版站父元素的大小

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
    <defs>
        <pattern id="pattern" x="0" y="10" width=".4" height=".3">
            <path d="m 10 10 c 10 10,25 225,180 -10 z" fill="red" />
        </pattern>
     </defs>
     <rect x="550" y="50" width="200"
         height="100"
         fill="url(#pattern)"
         stroke="rgba(0,0,0,.5)"
         stroke-width="1" />
</svg>

g

组合对象的容器 . 添加到g元素上的变换会应用到所有子元素上 .

desc

为每个元素提供描述性字符串.提升可访问性. 在元素呈现时它不会作为视图的一部分展示.

animate

动画元素, 定义元素的某个属性在制定时间内变化.

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink">
    <rect x="550" y="200" width="200" height="100" fill="none" stroke="rgba(0,0,0,.5)">
       <animate attributeName="rx" values="0;40;0" dur="5s" repeatCount="indefinite" />
    </rect>
</svg>

感觉动画还挺好玩的, 还是比较自然丝滑的. 可以定义一些复杂的图形的动画.

script

JS 脚本, 可以处理DOM元素 ,比如一些点击、鼠标事件.

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" viewbox="0 0 100 100">
    <script type="text/javascript">
        // <![CDATA[
        function change(evt) {
            var target = evt.target;
            var radius = target.getAttribute("r");

            // 获取到的半径数据插入到属于文本中显示
            document.querySelector("#text").innerHTML = radius;
        }
        // ]]>
    </script>
    <text id="text" x="500" y="300" fill="#000">hello</text>
    <circle cx="550" cy="400" r="45" fill="green" onclick="change(evt)">
        <animate attributeName="r" values="45;50;45" dur="5s" repeatCount="indefinite" />
    </circle>
</svg>

元素属性说明

设置style样式等,包括颜色、宽度、高度等等 .

可以直接设置元素的属性 , 值需要引号包裹 .

引用属性 - `xlink:href`

可以已经定义的元素 , 包括文本、动画、样板、渐变等.

引用都必须加命名空间xmlns:xlink :

<linearGradient id="linear-copy-reflect" xmlns:xlink="http://www.w3.org/1999/xlink" xlink:href="#radial-copy" />

也可以直接加到跟元素svg 上,不需要每次都引入 .

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink"></svg>

viewbox - 定义容器伸缩

x\y - 定义位置坐标.
width \ height - 定义宽度、高度 ,为0或小于时不展示元素.

色彩

fill - 填充色
stroke - 绘制线条颜色
fill-opacity - 填充透明度
stroke-opacity - 绘制色透明度

边框

stroke-width - 边框宽度

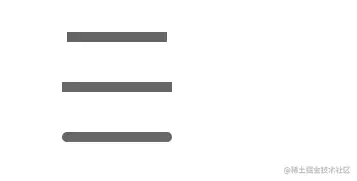

stroke-linecap - 控制边框终点形状
- butt - 直边
- square - 也是直边, 不同的事由超出实际路径的范围,大小为 stroke-width.
- round - 圆角形状

<svg xmlns="http://www.w3.org/2000/svg">
    <line x1="1000" y1="200" x2="1100" y2="200" stroke="rgba(0,0,0,.6)" stroke-width="10" stroke-linecap="butt" />
    <line x1="1000" y1="250" x2="1100" y2="250" stroke="rgba(0,0,0,.6)" stroke-width="10" stroke-linecap="square" />
    <line x1="1000" y1="300" x2="1100" y2="300" stroke="rgba(0,0,0,.6)" stroke-width="10" stroke-linecap="round" />
</svg>

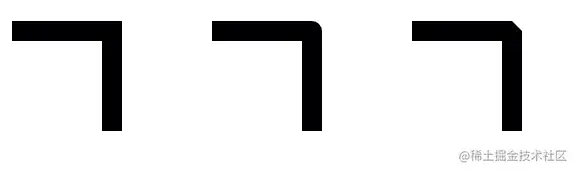

stroke-linejoin - 控制两条线段之间 , 使用方式连接.
- miter - 方形 ,形成尖角 .
- round - 圆角
- bevel - 斜切 .

<svg xmlns="http://www.w3.org/2000/svg">
    <polyline points="1000 350,1100,350,1100 450" fill="none" stroke="rgba(0,0,0.6)" stroke-width="20" stroke-linejoin="miter"/>
    <polyline points="1200 350,1300,350,1300 450" fill="none" stroke="rgba(0,0,0.6)" stroke-width="20" stroke-linejoin="round"/>
    <polyline points="1400 350,1500,350,1500 450" fill="none" stroke="rgba(0,0,0.6)" stroke-width="20" stroke-linejoin="bevel"/>
</svg>

stroke-dasharray - 表示虚线边 , 参数为数字序列, 必须用逗号分隔. 如:4,5,6

定义三组数字时,以一种循环模式重复创建虚线连接边 . ==填-空-填-空-填-空==

<svg xmlns="http://www.w3.org/2000/svg">
    <line x1="1100" y1="500" x2="1300" y2="500" stroke="rgba(0,0,0,.6)" stroke-width="10" stroke-dasharray="5" />
    <line x1="1100" y1="550" x2="1300" y2="550" stroke="rgba(0,0,0,.6)" stroke-width="10" stroke-dasharray="5,10" />
    <line x1="1100" y1="600" x2="1300" y2="600" stroke="rgba(0,0,0,.6)" stroke-width="10" stroke-dasharray="5,10,5" />
    <line x1="1100" y1="650" x2="1300" y2="650" stroke="rgba(0,0,0,.6)" stroke-width="10" stroke-dasharray="5,10,5,5" />
</svg>

fill-rule - 定义如何给图形重叠的区域上色.
stroke-miterlimit - 定义什么情况下绘制或不绘制边框连接的miter效果 .
stroke-dashoffset - 定义虚线开始的地方 .

文本属性

在文本中也可以使用fill 给文本填充颜色; stroke 给文本描边

text-anchor - 定义文本的方向 , 可选值有start\middle\end\inherit
font-weight、font-family、font-style、font-variant、font-stretch、font-size、font-size-adjust、kerning、letter-spacing、word-spacing、text-decoration

tspan

标记文本的部分 , 必须是text或tspan 的字元素.

x\y - 设置绝对定位坐标, 包含数字序列, 一次应用到每一个字符上.
dx\dy - 偏移量,包含数值序列, 每次累积偏移 .
rotate - 定义旋转角度 . 可以是一个数列,
textLength - 字符串的计算长度 .

<svg xmlns="http://www.w3.org/2000/svg">
    <text x="250" y="20" font-size="16" fill="#000">
        hello ,
        <tspan>SVG</tspan>
    </text>
    <text x="250" y="50" font-size="16" fill="#000">
        hello ,
        <tspan x="300,320,340">SVG</tspan>
    </text>
    <text x="250" y="80" font-size="16" fill="#000">
        hello ,
        <tspan dx="20,20">SVG</tspan>
    </text>
    <text x="250" y="110" font-size="16" fill="#000">
        hello ,
        <tspan dx="0,10,10" rotate="30,90,0">SVG</tspan>
    </text>
</svg>

tref

引用已经定义的文本 . 使用xlink:href 属性,指向一个元素

textPath

定义属性xlink:href 指向任意路径 , 字体环绕路径 .

<svg xmlns="http://www.w3.org/2000/svg">
    <defs>
        <path id="my_path" d="M 250,140 c 40,40 80,40 100,20" />
        <text font-size="16" fill="#000">hello</text>
    </defs>
    <text>
        <textPath xmlns:xlink="http://www.w3.org/1999/xlink" xlink:href="#my_path">
            hello . SVG
        </textPath>
    </text>
</svg>

渐变、动画

定义在defs 元素中, 并赋予ID , 通过 url(#**) 作为fill \ stroke的值的方式引用 ,

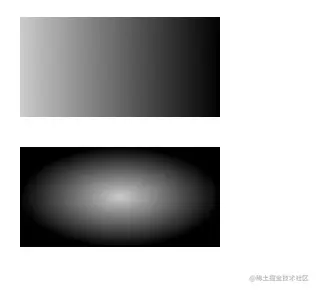

线性渐变、径向渐变

linearGradient - 线性渐变
- x1\y1\x2\y2 可以定义渐变的走向 .
radialGradient - 径向渐变
- cx\cy 定义渐变结束所围绕的圆环 , 设置r半径
- r 定义圆环半径.
- fx/fy 定义渐变的中心 .

通过stop 元素 , 设置中断值属性 ,

offset - 渐变偏移量* stop-color- 渐变颜色* stop-opacity - 渐变色透明度

<svg xmlns="http://www.w3.org/2000/svg">
    <defs>
        <linearGradient id="linear">
            <stop offset="0%" stop-color="rgba(0,0,0,.2)" />
            <stop offset="100%" stop-color="rgba(0,0,0,1)" />
        </linearGradient>
        <radialGradient id="radial">
            <stop offset="0%" stop-color="rgba(0,0,0,.2)" />
            <stop offset="100%" stop-color="rgba(0,0,0,1)" />
        </radialGradient>
    </defs>
    <rect x="20" y="20" width="200" height="100" fill="url(#linear)" />
    <rect x="20" y="150" width="200" height="100" fill="url(#radial)" />
</svg>

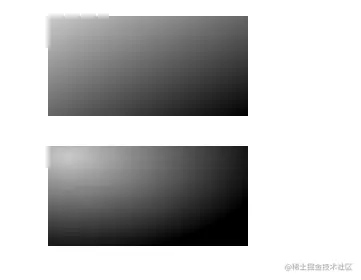

下面的示例则展示了线性渐变、径向渐变的属性设置.

<svg xmlns="http://www.w3.org/2000/svg">
    <defs>
        <linearGradient id="linear-copy" x1="0" y1="0" x2="1" y2="1">
            <stop offset="0%" stop-color="rgba(0,0,0,.2)" />
            <stop offset="100%" stop-color="rgba(0,0,0,1)" />
        </linearGradient>
        <radialGradient id="radial-copy" cx=".1" cy=".1" r="1" fx=".1" fy=".1">
            <stop offset="0%" stop-color="rgba(0,0,0,.2)" />
            <stop offset="100%" stop-color="rgba(0,0,0,1)" />
        </radialGradient>
    </defs>
    <rect x="300" y="20" width="200" height="100" fill="url(#linear-copy)" />
    <rect x="300" y="150" width="200" height="100" fill="url(#radial-copy)" />
</svg>

其他属性定义

spreadMethod - 描述渐变过程
- pad - 默认效果
- refelct - 让渐变一直持续下去 .
- repeat - 重复之前的渐变过程继续渐变 .
gradientUnits 渐变单元属性 , 描述渐变的大小和方向
- uesrSpaceOnUse - 使用绝对单元, 计算对象的位置.
- objectBoundingBox - 默认 , 相对定位 ,指定 0 - 1 的坐标值 .

平移、旋转、斜切、缩放

使用transform 属性定义

translate(x,y) - 平移 , 向x、y 移动元素.
rotate(num,x,y) - 旋转 , 可以定义以(x,y) 为原点进行旋转. 默认为当前元素坐标系(左上角)
skewX()\skewY() - 倾斜变换.
scale(x\y) - 缩放 . 等比例缩放

<svg xmlns="http://www.w3.org/2000/svg">
    <rect x="20" y="300" width="150" height="100" fill="rgba(0,0,0,.4)" />
    <rect x="200" y="300" width="150" height="100" fill="rgba(0,0,0,.4)" transform="translate(0,20)" />
    <rect x="400" y="300" width="150" height="100" fill="rgba(0,0,0,.4)" transform="rotate(5)" />
    <rect x="20" y="480" width="150" height="100" fill="rgba(0,0,0,.4)" transform="skewX(5)" />
    <rect x="240" y="480" width="150" height="100" fill="rgba(0,0,0,.4)" transform="scale(.5)" />

    <text x="90" y="350" fill="red">1</text>
    <text x="275" y="380" fill="red">2</text>
    <text x="440" y="400" fill="red">3</text>
    <text x="130" y="530" fill="red">4</text>
    <text x="150" y="270" fill="red">5</text>
</svg>

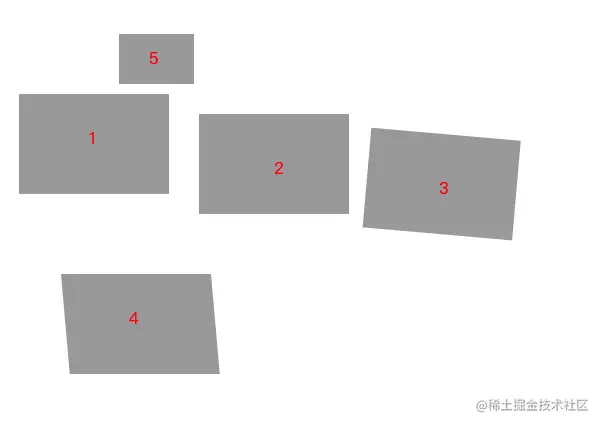

文字标识一下每一块的位置 , 的中心点为左上角(0,0) .

matrix 复杂变形

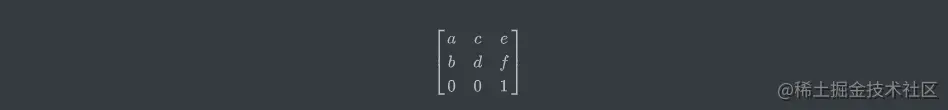

matrix(a b c d e f) 参数为六个值的变换矩阵定义 .

<svg xmlns="http://www.w3.org/2000/svg">
    <path d="M 600 400 c 10 10,20 200,200 0 z" fill="none" stroke="rgba(0,0,0,.6)" />
    <path d="M 600 400 c 10 10,20 200,200 0 z" fill="none" stroke="rgba(0,0,0,.6)" transform="matrix(1 1 0 -1 10 1)" />
</svg>

剪切、遮罩

擦除已经创建的元素的部分内容.

剪切 - `clipPath`

移除其他元素的部分内容 . 通常定义在defs 元素中, 通过属性clip-path 引用.

<svg xmlns="http://www.w3.org/2000/svg">
    <defs>
        <clipPath id="clip">
            <path d="M 920 580 c 20 50,50 90,100 0" />
        </clipPath>
    </defs>
    <rect x="900" y="400" width="150" height="100" fill="rgba(0,0,0,.6)" />
    <rect x="900" y="550" width="150" height="100" fill="none" stroke="red" />
    <rect x="900" y="550" width="150" height="100" fill="rgba(0,0,0,.6)" clip-path="url(#clip)" />
</svg>

展示被剪切元素覆盖住的部分 .

遮罩 - `mask`

通过属性mask 引用

<svg xmlns="http://www.w3.org/2000/svg">
    <defs>
        <clipPath id="clip">
            <path d="M 920 580 c 20 50,50 90,100 0" />
        </clipPath>
        <mask id="mask">
            <path d="M 1120 580 c 20 50,50 90,100 0" fill="#fff" />
        </mask>
    </defs>
    <rect x="900" y="400" width="150" height="100" fill="rgba(0,0,0,.6)" />
    <rect x="900" y="550" width="150" height="100" fill="none" stroke="red" />
    <rect x="900" y="550" width="150" height="100" fill="rgba(0,0,0,.6)" clip-path="url(#clip)" />
    <rect x="1100" y="550" width="150" height="100" fill="none" stroke="red" />
    <rect x="1100" y="550" width="150" height="100" fill="rgba(0,0,0,.6)" mask="url(#mask)" />
</svg>

滤镜

实现阴影效果、模糊渐变 .

通过filter 元素定义在defs 中, 使用属性filter 引用 .

通过字元素定义模糊属性:

feGaussianBlur - 定义图像模糊
- in 指向前面元素定义的result 属性 , 可选固定属性值有:SourceGraphic\SourceAlpha\BackgroundImage 等 .
- stdDeviation - 定义模糊度
- result - 定义临时缓存区, 后需元素可以指向引用.

<svg xmlns="http://www.w3.org/2000/svg">
    <filter id="filter">
        <feGaussianBlur in="SourceGraphic" stdDeviation="5" result="blur" />
    </filter>
    <path d="M 50 50 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,1)" />
    <path d="M 50 50 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,1)" filter="url(#filter)" />
</svg>

feOffset - 这是模糊偏移量
- in - 指向前面元素定义的result 属性 , 自定义属性值同上.
- dx\dy - 相对偏移量
- result - 定义临时缓存区, 后需元素可以指向引用.

<svg xmlns="http://www.w3.org/2000/svg">
    <filter id="filter-offset">
        <feGaussianBlur in="SourceGraphic" stdDeviation="2" result="blur" />
        <feOffset in="blur" dx="14" dy="14" />
    </filter>
    <path d="M 50 200 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" />
    <path d="M 50 200 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" filter="url(#filter-offset)" />
</svg>

feSpecularLighting - 设置输入源 ,光照效果 , 通过子元素fePointLight 设置偏移量
- in 定义
- surfaceScale -
- specularConstant -
- specularExponent -
- lighting-color -
- result - 定义临时缓存区, 后需元素可以指向引用.

<svg xmlns="http://www.w3.org/2000/svg">
    <filter id="filter-light">
        <feGaussianBlur in="SourceGraphic" stdDeviation="2" result="blur" />
        <feOffset in="blur" dx="14" dy="14" result="offset" />
        <feSpecularLighting surfaceScale="5" specularConstant=".4" specularExponent="20" lighting-color="red">
            <fePointLight x='-1000' y="-500" z="1000" />
        </feSpecularLighting>
    </filter>
    <path d="M 50 350 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" />
    <path d="M 50 350 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" filter="url(#filter-light)" />
</svg>

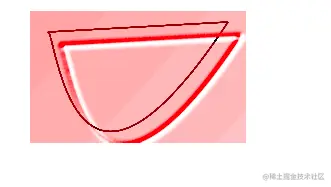

feComposite - 效果合成
- in\in2 - 指向输入源
- operator - 定义合成模式
- k1\k2\k3\k4
- result - 定义临时缓存区, 后需元素可以指向引用.

<svg xmlns="http://www.w3.org/2000/svg">
    <filter id="filter-composite">
        <feGaussianBlur in="SourceGraphic" stdDeviation="2" result="blur" />
        <feOffset in="blur" dx="14" dy="14" result="offset" />
        <feSpecularLighting surfaceScale="5" specularConstant=".4" specularExponent="20" lighting-color="red"
            result="light">
            <fePointLight x='-1000' y="-500" z="1000" />
        </feSpecularLighting>
        <feComposite in2="light" in="SourceGraphic" operator="arithmetic" k1="10" k2="10" k3="10" k4="0" />
    </filter>
    <path d="M 50 500 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" />
    <path d="M 50 500 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" filter="url(#filter-composite)" />
</svg>

feMerge - 合并各个效果 , 通过子元素 feMergeNode

<svg xmlns="http://www.w3.org/2000/svg">
    <filter id="filter-merge">
        <feGaussianBlur in="SourceGraphic" stdDeviation="2" result="blur" />
        <feOffset in="blur" dx="14" dy="14" result="offset" />
        <feSpecularLighting surfaceScale="5" specularConstant=".4" specularExponent="20" lighting-color="red"
            result="light">
            <fePointLight x='-1000' y="-500" z="1000" />
        </feSpecularLighting>
        <feComposite in2="light" in="SourceGraphic" operator="arithmetic" k1="10" k2="10" k3="10" k4="0"
            result="composite" />
        <feMerge>
            <feMergeNode in="blur" />
            <feMergeNode in="light" />
        </feMerge>
    </filter>
    <path d="M 300 500 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" />
    <path d="M 300 500 c 10 10,25 225,180 -10 z" fill="none" stroke="rgba(0,0,0,.6)" filter="url(#filter-merge)" />
</svg>

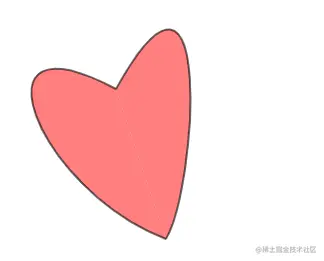

绘制一个心形状

<svg xmlns="http://www.w3.org/2000/svg" xmlns:xlink="http://www.w3.org/1999/xlink" viewbox="0 0 100 100">
    <defs>
        <pattern id="color" x="10" y="10" width=".1" height=".02">
            <rect x="0" y="0" width="5" height="15" fill="red" fill-opacity=".5" />
        </pattern>
    </defs>

    <g id="heart" fill="url(#color)">
        <path d="M 200 500 c -150 -80,-80 100,50 150" stroke="rgba(0,0,0,.6)" stroke-width="2" />
        <path d="M 200 500 c 100 -180,80 100,50 150" stroke="rgba(0,0,0,.6)" stroke-width="2" />
    </g>
</svg>

可太难了, 画了好半天 :sob:

初识SVG - 绘制基础图形
