【图像压缩】基于matlab JEPG图像压缩【含Matlab源码 1167期】

一、简介

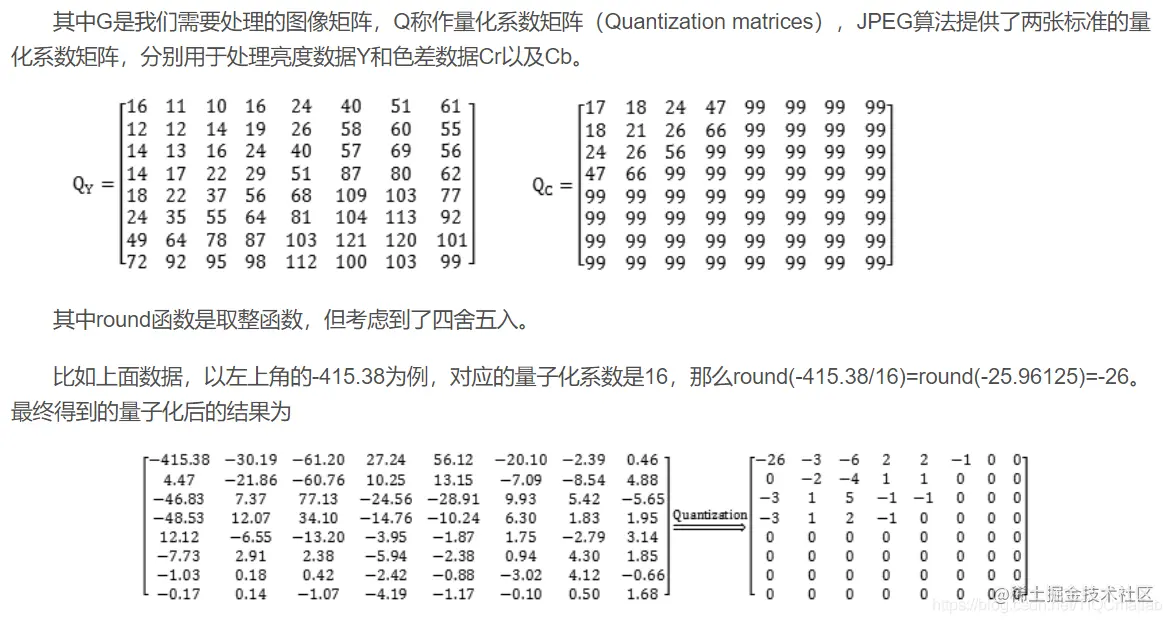

1 图像分割 在这里插入图片描述 2 颜色空间转换RGB->YCbCr 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 3 离散余弦变换 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 4 数据量化 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 5 哈弗曼编码 在这里插入图片描述 在这里插入图片描述

二、源代码

function JPEGEncodeDecode
%UNTITLED7 Summary of this function goes here
%   Detailed explanation goes here

img=imread('1.jpg');
subplot(121);imshow(img);title('原图');          %显示原图


img_ycbcr = rgb2ycbcr(img);             % rgb->yuv
[row,col,~]=size(img_ycbcr);       % 取出行列数,~表示3个通道算1列


%对图像进行扩展
row_expand=ceil(row/16)*16;        %行数上取整再乘16,及扩展成16的倍数
if mod(row,16)~=0            %行数不是16的倍数,用最后一行进行扩展
    for i=row:row_expand
        img_ycbcr(i,:,:)=img_ycbcr(row,:,:);
    end
end
col_expand=ceil(col/16)*16;  %列数上取整
if mod(col,16)~=0         %列数不是16的倍数,用最后一列进行扩展
    for j=col:col_expand
        img_ycbcr(:,j,:)=img_ycbcr(:,col,:);
    end
end


%对Y,Cb,Cr分量进行4:2:0采样
Y=img_ycbcr(:,:,1);                    %Y分量
Cb=zeros(row_expand/2,col_expand/2);
Cr=zeros(row_expand/2,col_expand/2);        %Cr分量
for i=1:row_expand/2
    for j=1:2:col_expand/2-1          %奇数列
        Cb(i,j)=double(img_ycbcr(i*2-1,j*2-1,2));
        Cr(i,j)=double(img_ycbcr(i*2-1,j*2+1,3));
    end
end
for i=1:row_expand/2
    for j=2:2:col_expand/2            %偶数列
        Cb(i,j)=double(img_ycbcr(i*2-1,j*2-2,2));
        Cr(i,j)=double(img_ycbcr(i*2-1,j*2,3));
    end
end



%分别对三种颜色分量进行编码
Y_Table=[16  11  10  16  24  40  51  61
    12  12  14  19  26  58  60  55
    14  13  16  24  40  57  69  56
    14  17  22  29  51  87  80  62
    18  22  37  56  68 109 103  77
    24  35  55  64  81 104 113  92
    49  64  78  87 103 121 120 101
    72  92  95  98 112 100 103  99];%亮度量化表
CbCr_Table=[17, 18, 24, 47, 99, 99, 99, 99;
    18, 21, 26, 66, 99, 99, 99, 99;
    24, 26, 56, 99, 99, 99, 99, 99;
    47, 66, 99 ,99, 99, 99, 99, 99;
    99, 99, 99, 99, 99, 99, 99, 99;
    99, 99, 99, 99, 99, 99, 99, 99;
    99, 99, 99, 99, 99, 99, 99, 99;
    99, 99, 99, 99, 99, 99, 99, 99];%色差量化表

Qua_Factor=0.5;%量化因子,最小为0.01,最大为255,建议在0.53之间,越小质量越好文件越大

%对三个通道分别DCT和量化
Y_dct_q=Dct_Quantize(Y,Qua_Factor,Y_Table);
Cb_dct_q=Dct_Quantize(Cb,Qua_Factor,CbCr_Table);
Cr_dct_q=Dct_Quantize(Cr,Qua_Factor,CbCr_Table);


%对三个通道分别反量化和反DCT
Y_in_q_dct=Inverse_Quantize_Dct(Y_dct_q,Qua_Factor,Y_Table);
Cb_in_q_dct=Inverse_Quantize_Dct(Cb_dct_q,Qua_Factor,CbCr_Table);
Cr_in_q_dct=Inverse_Quantize_Dct(Cr_dct_q,Qua_Factor,CbCr_Table);

%恢复出YCBCR图像
YCbCr_in(:,:,1)=Y_in_q_dct;
for i=1:row_expand/2
    for j=1:col_expand/2
        YCbCr_in(2*i-1,2*j-1,2)=Cb_in_q_dct(i,j);
        YCbCr_in(2*i-1,2*j,2)=Cb_in_q_dct(i,j);
        YCbCr_in(2*i,2*j-1,2)=Cb_in_q_dct(i,j);
        YCbCr_in(2*i,2*j,2)=Cb_in_q_dct(i,j);

        YCbCr_in(2*i-1,2*j-1,3)=Cr_in_q_dct(i,j);
        YCbCr_in(2*i-1,2*j,3)=Cr_in_q_dct(i,j);
        YCbCr_in(2*i,2*j-1,3)=Cr_in_q_dct(i,j);
        YCbCr_in(2*i,2*j,3)=Cr_in_q_dct(i,j);
    end
end
function [ Matrix ] = Inverse_Quantize_Dct( I,Qua_Factor,Qua_Table )
%UNTITLED3 Summary of this function goes here
%   Detailed explanation goes here

Qua_Matrix=Qua_Factor.*Qua_Table;     %反量化矩阵
I=blkproc(I,[8 8],'x.*P1',Qua_Matrix);%反量化,四舍五入

[row,column]=size(I);

I=blkproc(I,[8 8],'idct2(x)');

I=uint8(I+128);
for i=1:row
    for j=1:column
        if I(i,j)>255
            I(i,j)=255;
        elseif I(i,j)<0
            I(i,j)=0;
        end
    end
end
复制代码

三、运行结果

在这里插入图片描述

四、备注

版本:2014a
