【MIT 6.828 Lab1 】探寻PC一键启动背后的机制

漫步山野
1,158 阅读11分钟

MIT 6.828 Lab1 PC启动

MIT 6.828 Lab1涵盖PC启动的各个流程：BIOS->Bootloader->Kernel

PC的物理地址布局如下，PC开机之后为实模式，地址宽度为20位，可寻址空间为1M，地址划分如下：

image-20210728182700206


1. BIOS

其中PC启动的第一站是BIOS，按lab1的指示，运行make qemu-gdb与make gdb后，可以看到首地址为：[f000:fff0]，地址换算：physical address = 16 * segment + offset，得最终地址 0xffff0

0xffff0 对应物理内存布局表中第一列的起始地址：FFFF0，其指令类型指令为：ljmp

image-20210722102523210

bios会初始化一些中断向量表，然后会初始化一些重要设备比如vga等等，当它找到可启动磁盘时，BIOS将引导加载程序从磁盘读取。随后转移到引导启动程序上去。

2. 前置知识

i386因向后兼容，有实模式与保护模式，以及对应的分段寻址 Segmentation；

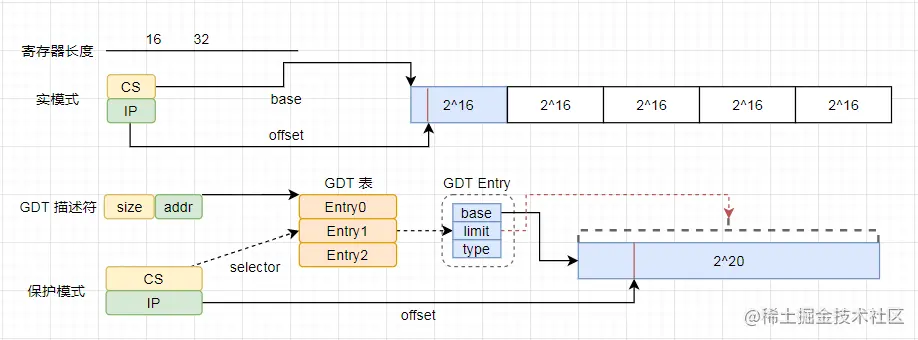

image-20210730181710510

2.1 实模式

  • 地址形式：[A:B]，寄存器大小：16 bits，寻址空间：64k；

  • 地址翻译：实模式使用逻辑地址 [A:B] 来寻址内存，采用如下的等式来得到对应的物理地址：Physical address = (A * 0x10) + B

实模式中寄存器限制为16 bit，若 A 固定，B 可以寻址 64k 大小的内存区域，这被称为一个段 Segment

A = A 64k segment B = Offset within the segment

EVERY time you form an address on an x86 processor there will be a segment register involved.

在 x86 处理器中，每个地址都有一个与之相关的寄存器，在未显示声明的情况下，会有指令相关的默认寄存器

MOV [SI], AX will write the word contained in ax to the address DS:SI

MOV ES:[DI], AX will write the word contained in ax to the address es:di

image-20210730110316225

段寄存器读写

  • 除 CS 外，其余段寄存器的值可以使用通用寄存器加载，或者使用栈赋值
mov ds, ax
pop ds

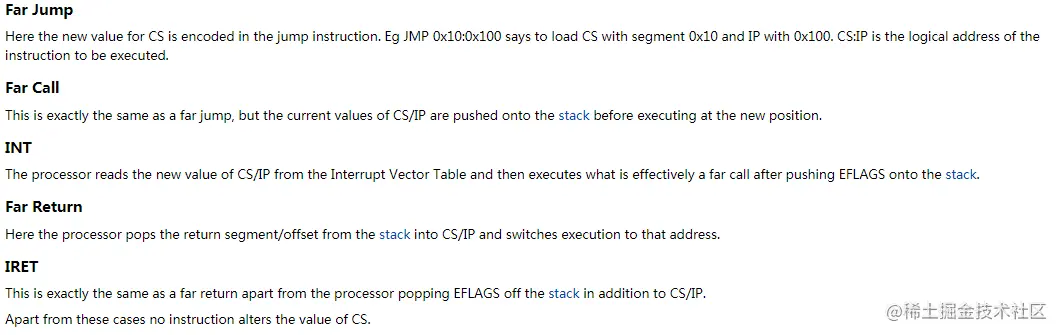

  • 代码段寄 CS 的值无法直接修改，在代码进行控制转移时，进行更新，相关的指令为：

image-20210730110921542

2.2 保护模式

  • 地址形式：[A:B]，寄存器大小：32 bits，寻址空间：4G

在保护模式中，A 称为段选择器 selector，代表在 GDT表 中的索引，对应的 GDT Entry 用来描述一个段的特征，GDT Entry 会指明段的：base，limit，type

  • 地址翻译：
 Physical address = Segment Base (Found from the descriptor GDT[A]) + B

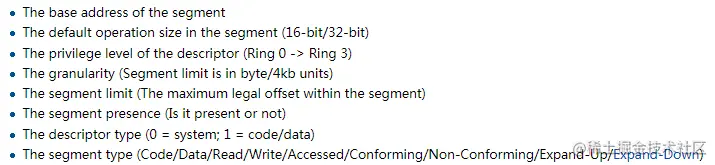

image-20210730111905615

2.3 GDT

GDT 全称 Global Descriptor Table，与分段寻址相关；详细介绍可参考：wiki.osdev.org/GDT

全局描述符表GDT 以及 segment 相关的知识，是 x86 体系架构产物；

gdt 通过 gdt descriptor 进行说明，主要为数组 A T[N] 中的 N（对应Size） 与 A （对应offset）

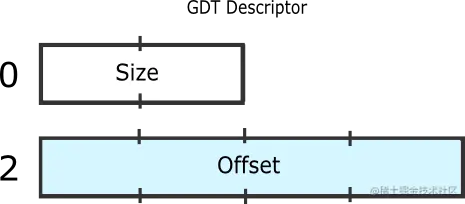

有专用的寄存器存储其地址，使用lgdt汇编指令加载 gdt descriptor，其格式如下：


  • size字段值为sizeof(gdt) - 1，原因是size最大可为2的16次方65536，-1用来做一个size的映射
  • offset字段为gdt的地址

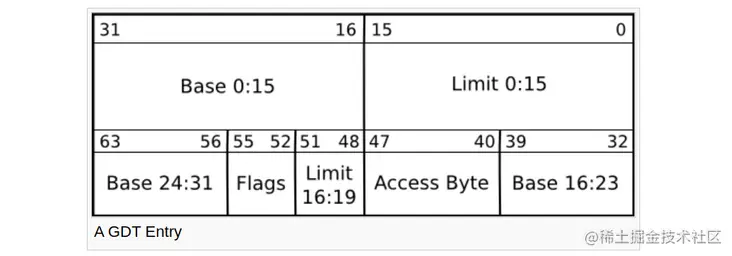

GDT Entry结构如下，为一个64位的结构体

struct gdt_entry {
  uint16 limit_low;
  uint16 base_low;
  uint8  base_middle;
  uint8  access;
  uint8  attributes;
  uint8  base_high;
} __attribute__((packed));
typedef struct gdt_entry gdt_entry_t;


Entry中最明显的部分为：

  • limit，20位的limit表示最大的可寻址单位（maximum addressable unit）
  • base，32位的base表示段的开始地址

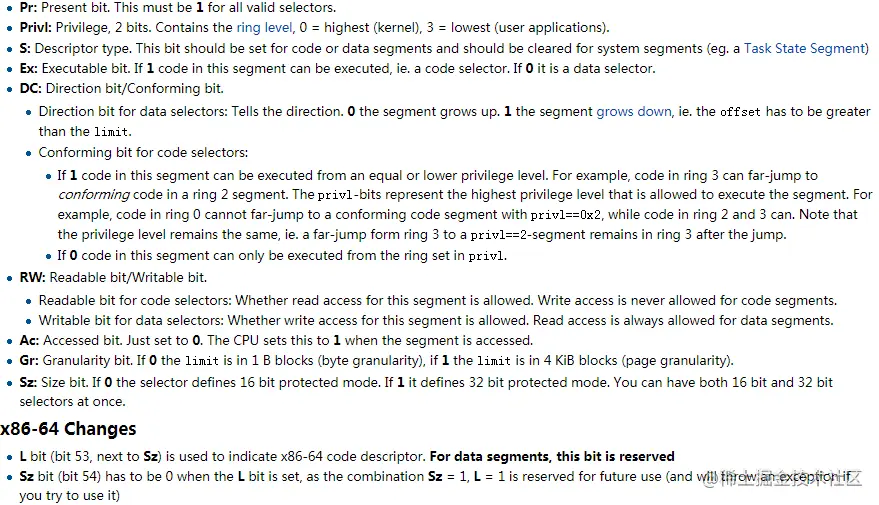

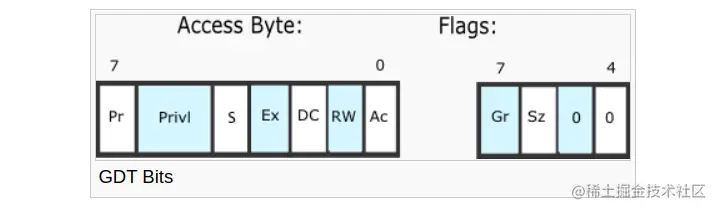

其余部分为状态位：


image-20210728205337488

补充：

与GDT类似的还有LDT（本地描述符表，Interrupt Descriptor Table），IDT（中断描述符表，Interrupt Descriptor Table）

2.3 总结

gdt entry 中limit为20位，可寻址2^20大小的内存单元

image-20210730181710510

参考资料：

3. BootLoader

BootLoader 的内容在 boot 文件夹下，包括 Boot.s 与 main.c

其中 Boot.s 负责：

  • 状态设置，禁用中断，主要寄存器设置（DS，SS，ES）

  • A20 Gate设置（轮询设置，保持兼容）

  • 从实模式切换至保护模式，加载 GDT & 重载段寄存器（保证切换期间内存映射不变）

  • 设置栈指针，调用 bootmain 函数

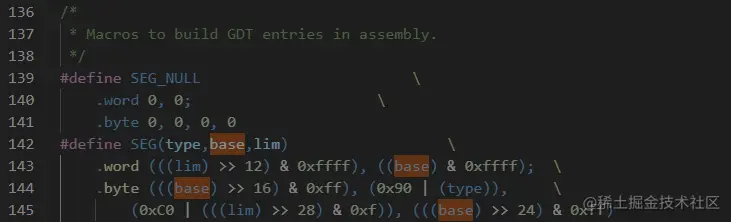

boot.S 中通过 gdtdesc 表示 gdt 描述符，并使用宏 SEG 来设置 GDT Entry：

image-20210728192809072

image-20210728192955787

参考2.3，在MIT 6.828 中 boot.S加载 gdt，并且生成三个 gdt entry；

  • SEG 函数传入参数 limit 为32位，而 gdt entry 中 limit 为20位，所以低位的12个位会被跳过，然后取值；
  • FLAG 位为 0xC（1100），Sz 位为1（定义32位保护模式），Gr 位为1（代表页的粒度为4 Kib）；
  • Access Byte 根据传入参数 type 指定，并与 0x90（10010000，为 Pr 与 Ac 置位，代表有效选择器，且可访问） 取或操作；

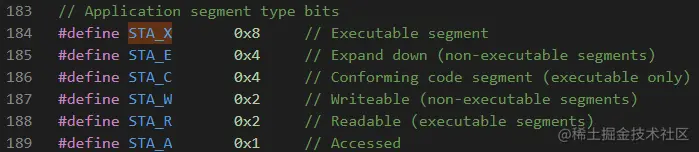

代码段传参为 STA_X | STA_R 代表可读可执行，数据段传 STA_W，代表可写

image-20210729094208656

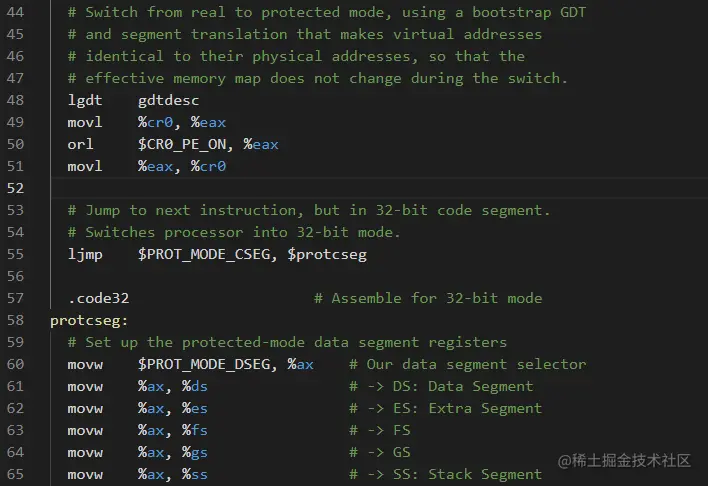

boot.S 中通过 lgdt gdtdesc 加载 gdt 描述符，然后重载段寄存器；

  • cs 段寄存器初始化为 kernel code 段。注意 cs 寄存器的值不能直接通过 mov 指令设置，而是必须通过跳转语句隐式地被设置。

  • 其余段均被设置为 kernel data 段

MIT 6.828 中 Bootloader 执行时处于实模式： %cs=0 %ip=7c00，在转换为保护模式时，通过将 代码段对应的selector 0x8 加载到代码段寄存器 CS，该 entry 对应的 base 为 0x0，这样的话，逻辑地址 [A:B] 与物理地址的映射是等效的，保证模式切换之后，指令连续；

实模式：Physical address = (A * 0x10) + B
保护模式: Physical address = Segment Base (Found from the descriptor GDT[A]) + B

指令寻址：

实模式：(0 * 0x10) + B = B
保护模式:内核代码段 selector 0x8，对应 entry 的 base 为0，0 + B = B

image-20210729200025346

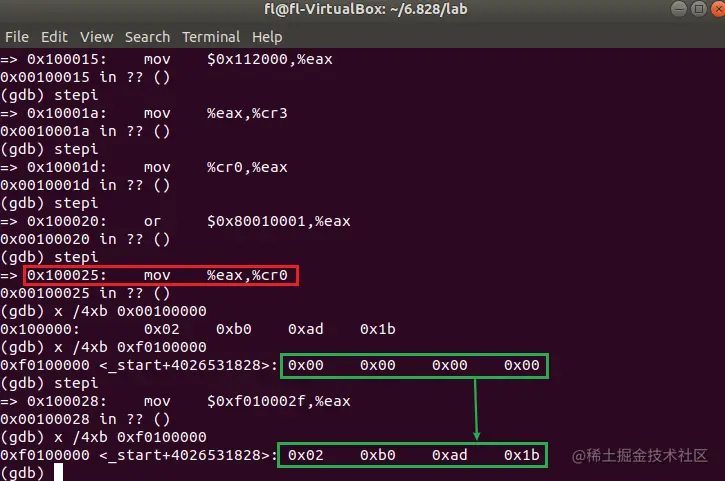

MIT 6.828中 Excercise3 可以观察到实模式与保护模式的切换，虚拟内存映射

image-20210722171833027

3.1 ELF

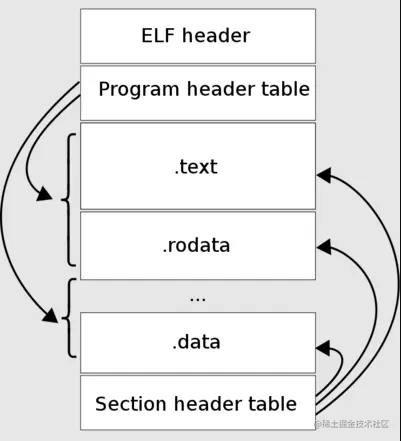

ELF 代表 Executable Linkable Format，编译成的 Kernel 镜像就是这种格式，它通过指针与数组来提供灵活的代码组织方式，A T[N]，例如 Section Header，分别对应于：e_shoff e_shentsize[e_shnum]

image-20210730093512608

bootmain 函数主要负责将内核加载到内存，首先它会从磁盘当前磁头的偏移0处读取8个 sector 内容，然后验证 magic number，之后循环加载程序段，然后将控制转移给 e_entry 处；

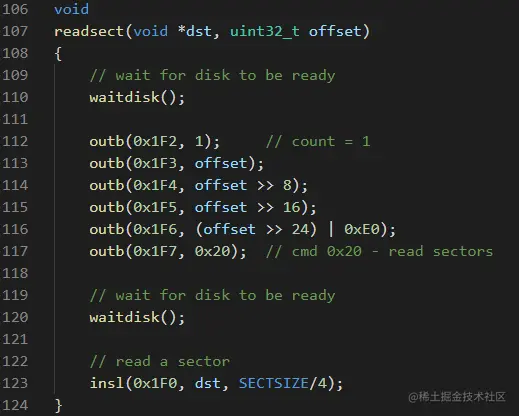

其中 readsect 负责与磁盘控制器交互，每次读一个扇区，写到目标地址；端口的含义如下，可参考：bochs.sourceforge.io/techspec/PO…

  • 0x01F3，扇区号
  • 0x01F4，低柱面
  • 0x01F5，高柱面
  • 0x01F6，驱动头
  • 0x01F7，读的时候：状态寄存器，写的时候，命令寄存器

image-20210729202552359

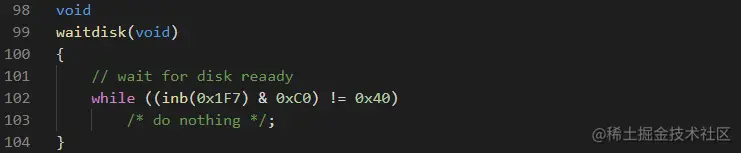

其中 wait_disk 函数通过忙轮询来实现，主要是通过磁盘控制器的状态寄存器标志位进行判断

image-20210730094546831

参考资料：

3. 内核Kernel

MIT 6.828 Part 3，在 Bootloader 将 Kernel 加载入内存后，控制就转移到了 ELF Header 中的 e_entry 部分；

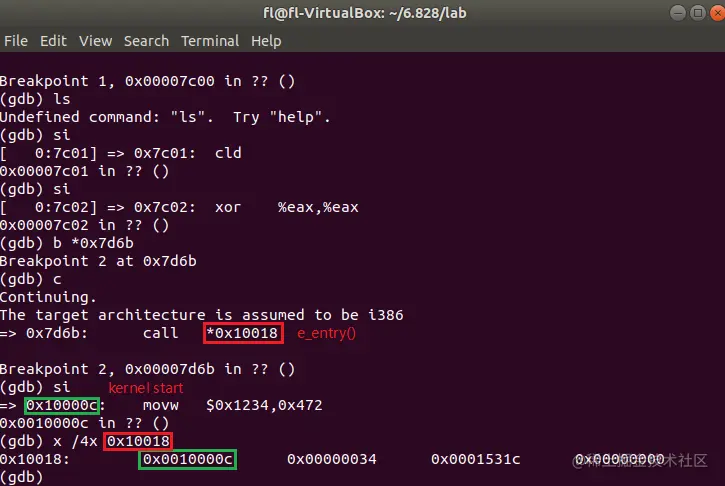

对照反汇编内容，通过 gdb 追踪 bootloader 控制转移至内核的过程，可以发现 kernel 开始执行的地址与 ELF中标明的一致；

image-20210730170113493

image-20210730172601955

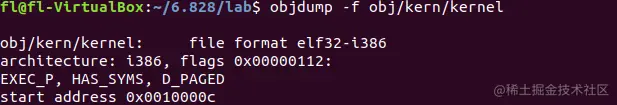

objdump -f obj/kern/kernel
image-20210730170139745

3.1 虚拟地址

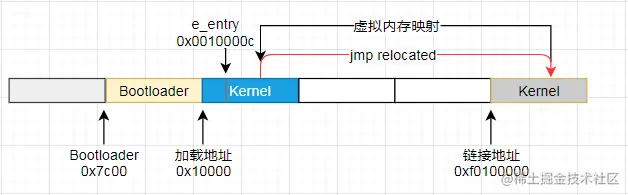

内核这边还涉及到虚拟地址与链接地址的映射：

image-20210731121615437

内核的加载地址为：0x10000，在 main.c 中定义

image-20210730151110412

内核的链接地址为：0xF0100000，在kernel.ld 中定义

image-20210730151216044

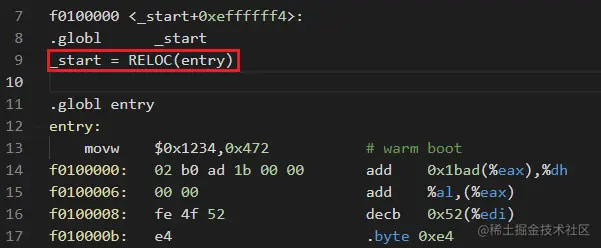

因地址未匹配，且虚拟内存尚未建立，所以 JOS 代码中预先通过 RELOC 宏进行一次映射，让控制跳转至映射后的物理地址；f0100000 - f0000000 = 00100000

image-20210730180344844

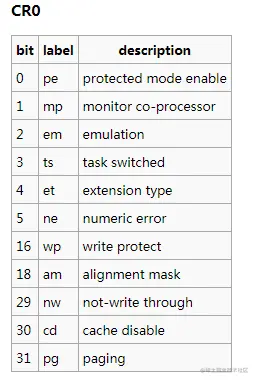

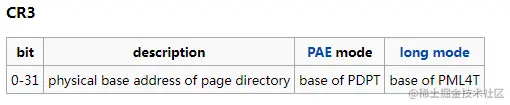

Entry.S 开启了分页机制，包括：赋值页目录基址寄存器 cr3，然后更新 cr0 的标志位

image-20210730175346639

image-20210730175351768

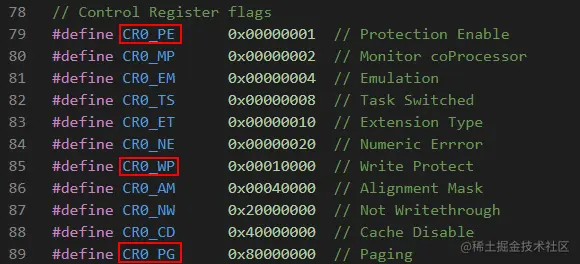

控制寄存器的标志位如下：

image-20210730162434681

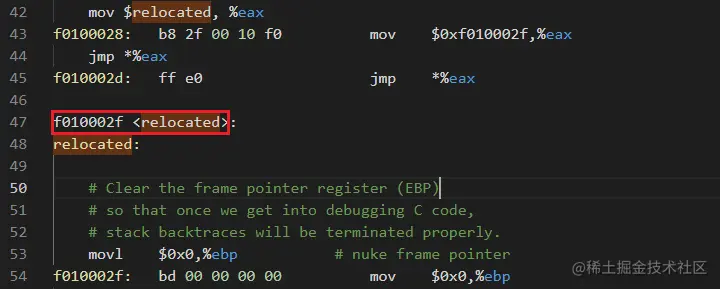

之后跳转 relocated 时，虚拟内存已开启； 0xf010002f 已被映射至

image-20210731120348921

Exercise 7

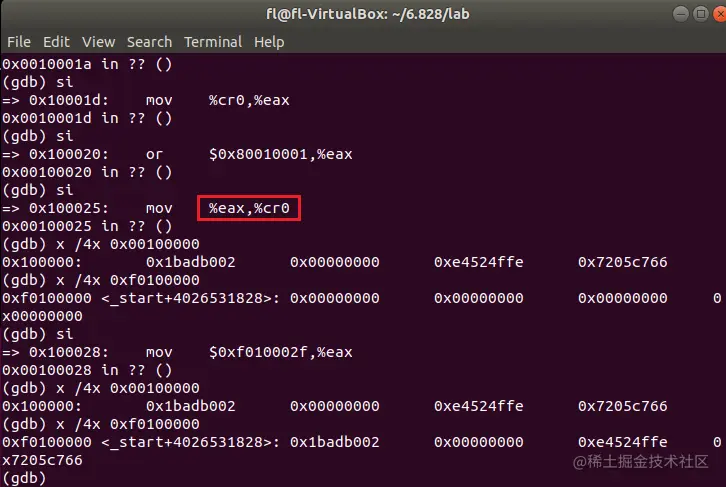

通过对比 cr0 寄存器更新前后的内存数据对比，可以看到虚拟内存已开启，0xf0100000的地址被映射至0x00100000；

image-20210730173806297

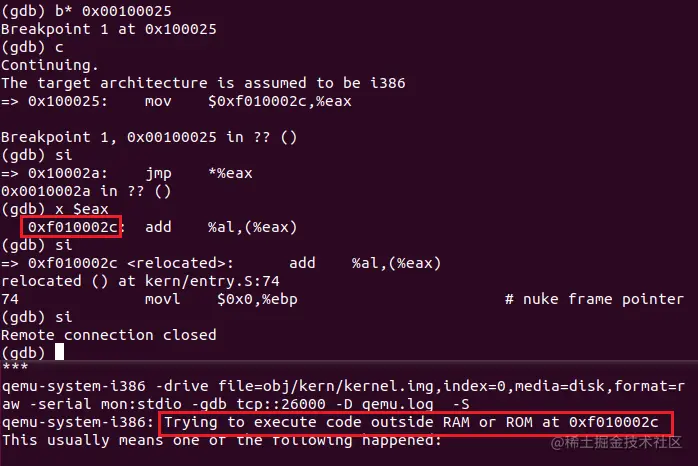

若注释掉 movl %eax, %cr0，qemu的虚拟器会提示错误，访问 0xf010002c 时提示超出内存边界；

image-20210730180851468

Exercise 8

Excercise 8讨论控制台输出相关的内容，函数调用关系为

cprintf 调用 vprintfmt，vprintfmt 用函数指针的方式传入负责与设备交互的 cons_putc 函数

CGA 代表 Color Graphic Adapter，彩色图形适配器，与之相关的还有：

VGA，EGA，分别代表 Viedo，Enhanced，A分为阵列 Array 与适配器 Adapter；

Exercise 8中跟阴极射线管 CRT 相关的参数如下：

# CRT相关的
#define CRT_ROWS  25
#define CRT_COLS  80
#define CRT_SIZE  (CRT_ROWS * CRT_COLS)

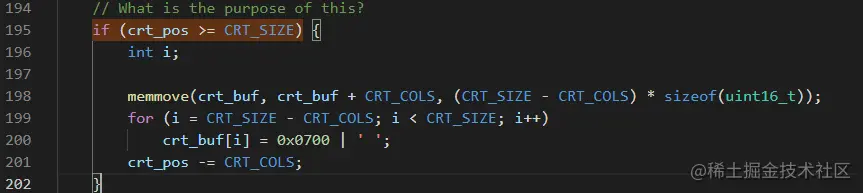

image-20210722175227324

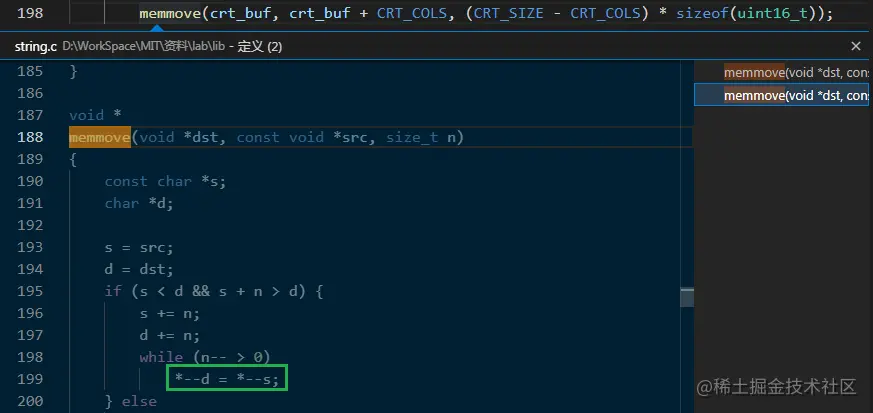

上述代码段的作用为：若累计crt_pos大于crt窗口的所能容纳的row*cloumn，则将buf的内容整体上移一行，然后将光标至于最后一行的开始；

image-20210722175020067

3.2 可变参数

以下参考C文档：Variadic Functions

带有可变参数的函数，参数列表以...结尾。编译器提供了一定机制，帮助我们取出...中包含的参数。由于给函数的参数在编译时就已经确定，这样的语言特性才是可以实现的。

使用可变参数的模式非常固定，如下：

va_list args;               // 准备接受参数的列表对象
va_start(args, fmt);        // 从`...`中取出参数到args中，并指定...之前的参数
vprintf(fmt, args);         // 将取出的参数列表传给真正的实现函数
va_end(args);               // 释放参数列表

在实现函数中，使用va_arg(args, int)取出变量，指定了类型int，代表以int类型解析当前参数。再次调用va_arg时，取出的参数是传入参数中的下一个。

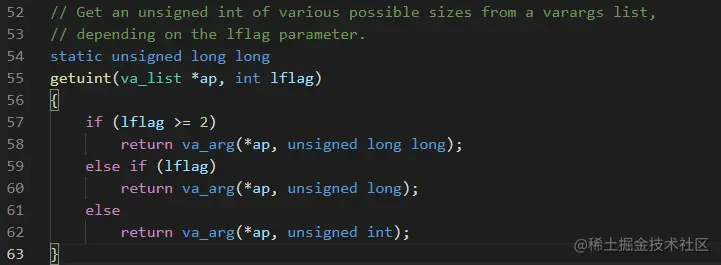

getunit 通过调用 var_arg 来迭代获取可变参数

image-20210730184055858

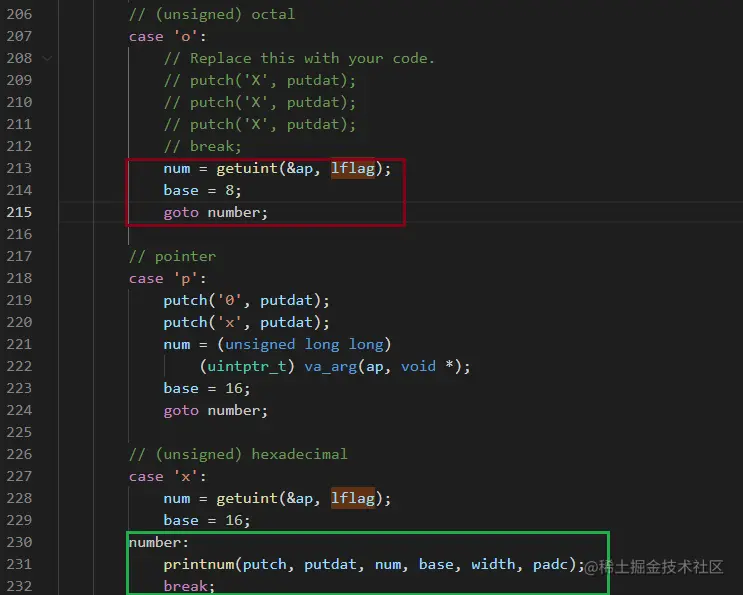

8进制输出部分，因 vprintfmt 中已有封装的 printnum 函数，可以直接设定进制为8，然后将控制转移至 number 处进行输出

image-20210722182250833

Exercise 9

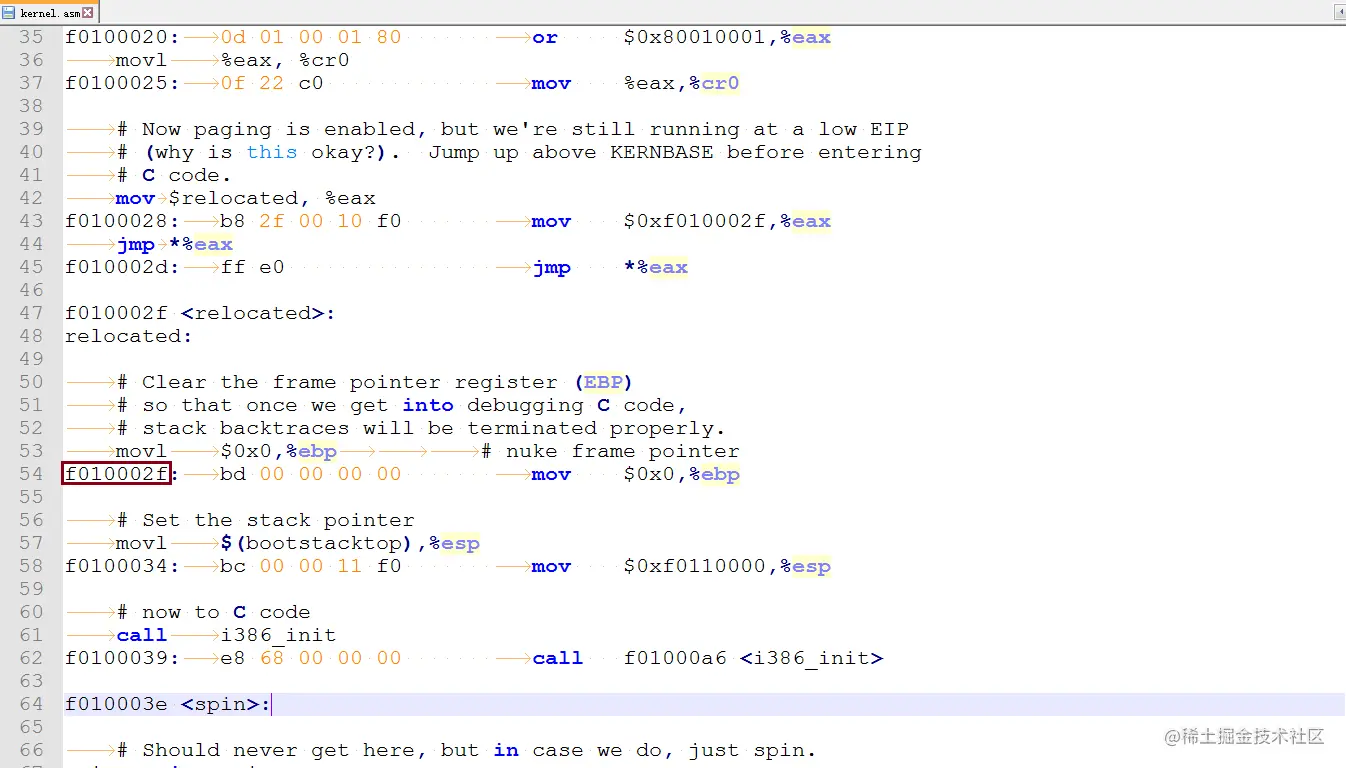

在反汇编.asm中查看 Entry.S，可以看到初始化栈指针的指令地址；

image-20210722192504630

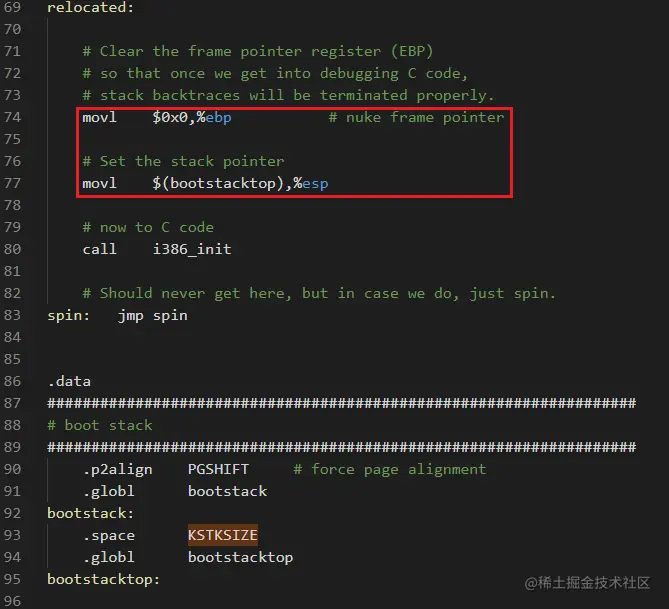

栈初始化，.data下面为 bootstack 分配空间部分

image-20210726182027711

3.3 动态链接

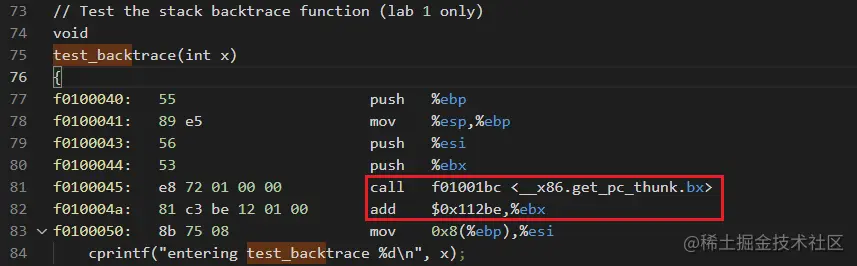

MIT 6.828 中 test_backtrace 函数反汇编代码中，有__i686.get_pc_thunk.bx 这种调用方式，这实际上是 i386 实现动态链接的一种方式

image-20210730192143580

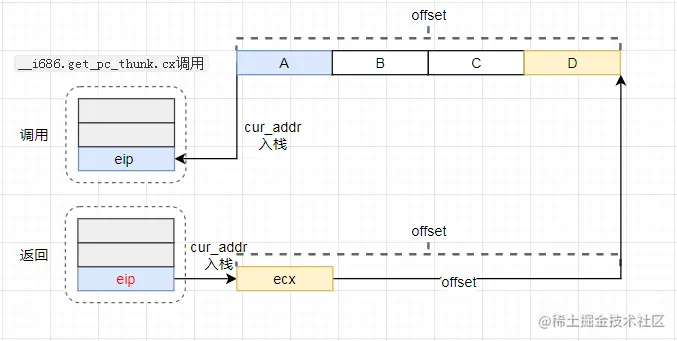

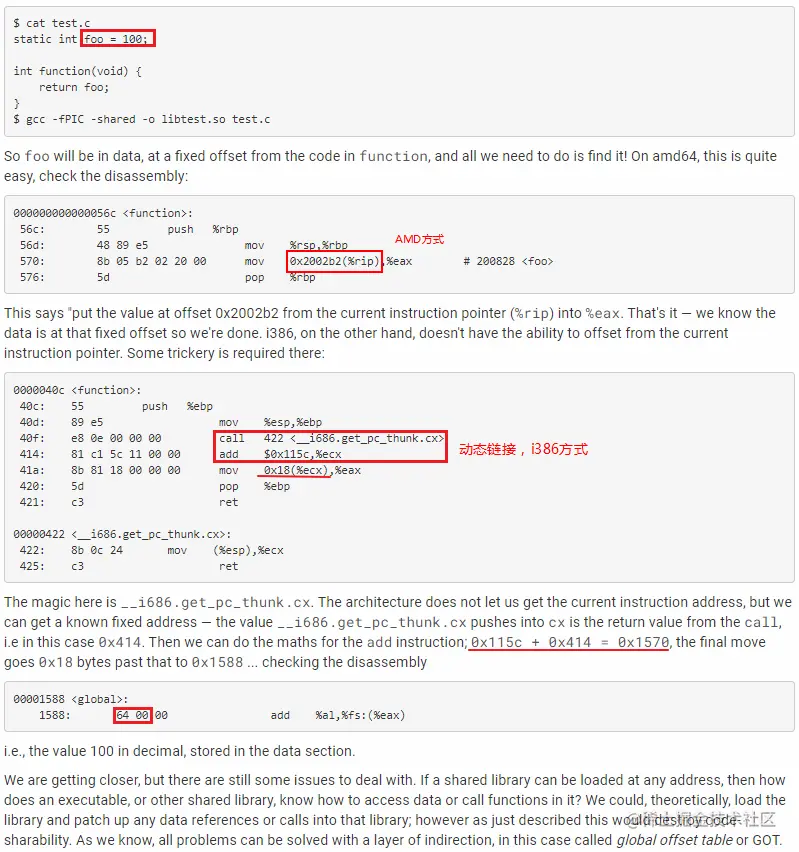

例如：通过调用 __i686.get_pc_thunk.cx，会将当前的固定地址，存入ecx中，可参考：[PLT and GOT - the key to code sharing and dynamic libraries][www.technovelty.org/linux/plt-a…]

image-20210730195858617

image-20210727163103530

Exercise 10

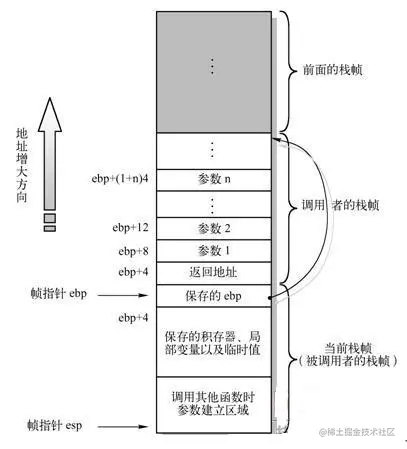

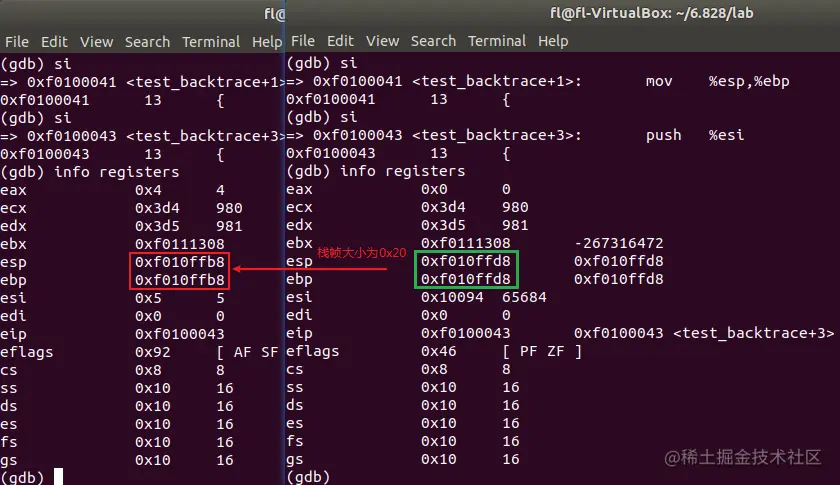

通过 gdb debug 可以发现栈帧是定长的，若为动态栈的话，需保存esp寄存器的值，栈帧大小可由两次调用的ebp计算得出

通过 gdb 追踪 test_backtrace 的调用得到栈帧大小为：0x20 - 0x4 = 0x1c，其中减去的为压栈的 prev_ebp 的长度，所以除ebp，eip外，还有五个参数位置


image-20210728111142909

Exercise 11

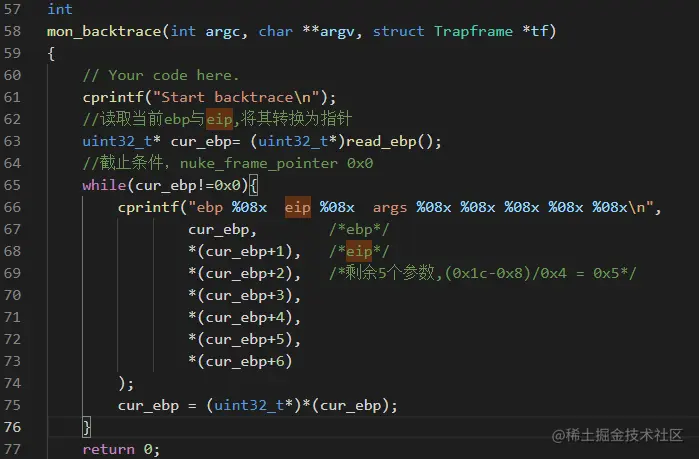

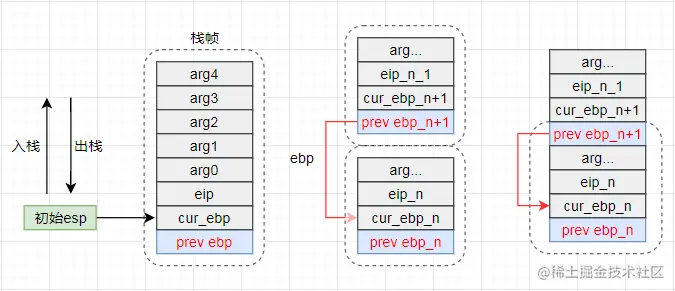

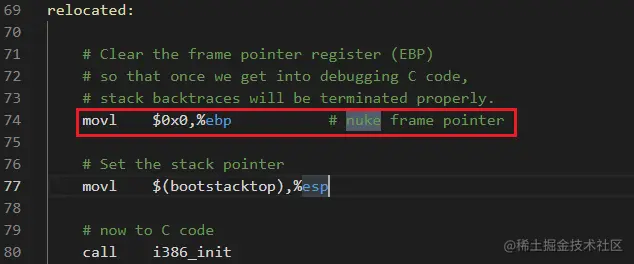

因为每一个函数开始时，都将 prev_ebp 压栈，所以可以通过迭代的方式，将栈信息展开，截止条件为 MIT 6.828 中设定的 nuke_frame_pointer 0x0；

image-20210731112443568

image-20210730203321282

image-20210728112523616

3.4 符号表

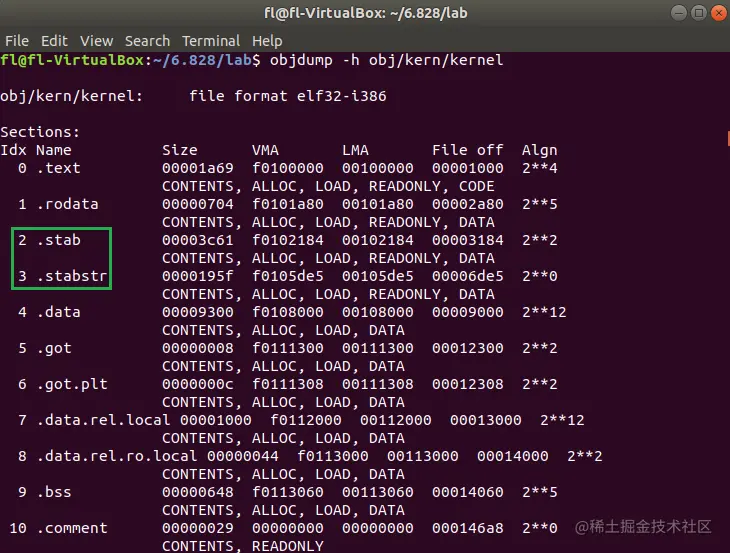

ELF 中存储着程序相关符号表信息 ，通过 objdump -h 可以看到符号表相关的两个Section，.stab与.stabstr，通过 objdump -G 可以看到详细的符号表信息

image-20210728145953582

image-20210728150253414

Exercise 12

MIT 6.828 中提供了 debuginfo_eip 函数，可以通过 eip 地址查找相关的符号信息；

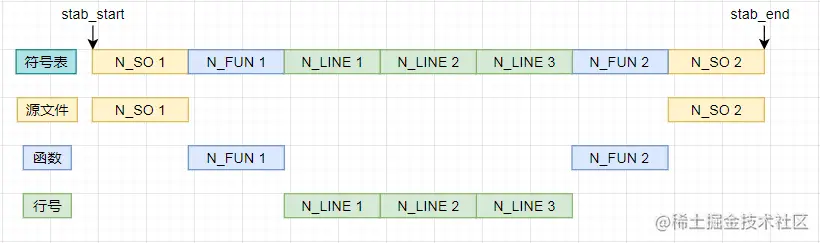

可按粒度：源文件N_SO，方法N_FUN，行N_SLINE的方式定位，类似于反射机制；

image-20210731125413997

debuginfo_eip 中使用二分查找算法，stab数组按类型过滤；

  • 符号表起始地址

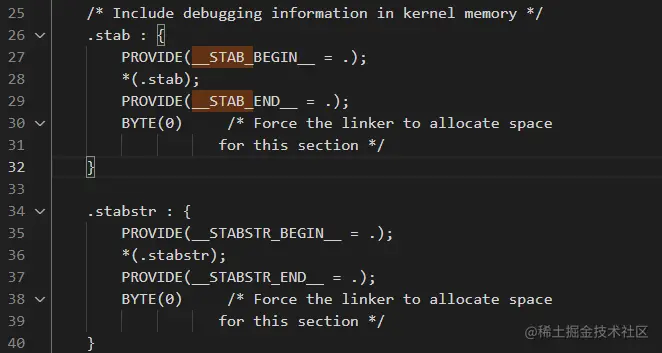

符号表的开始与结束地址由链接脚本这边赋值；

image-20210728121113989

  • JOS 中二分查找示例
//	For example, given these N_SO stabs:
//		Index  Type   Address
//		0      SO     f0100000
//		13     SO     f0100040
//		117    SO     f0100176
//		118    SO     f0100178
//		555    SO     f0100652
//		556    SO     f0100654
//		657    SO     f0100849
//	this code:
//		left = 0, right = 657;
//		stab_binsearch(stabs, &left, &right, N_SO, 0xf0100184);
//	will exit setting left = 118, right = 554.
  • 行号信息补全

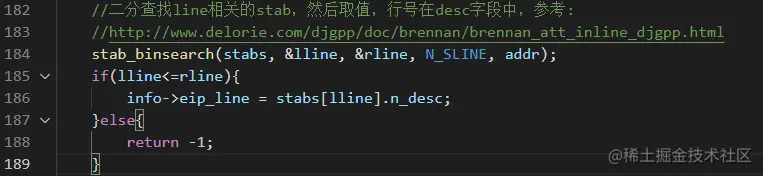

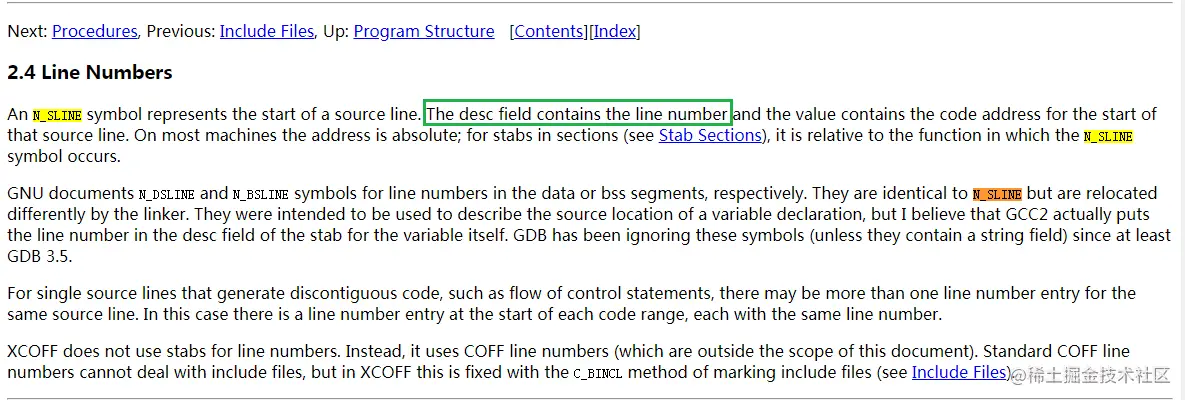

指令相关的行号在 desc 字段中

image-20210728153533862

image-20210731123733387

  • 增加 debuginfo 后的函数

image-20210728155319868

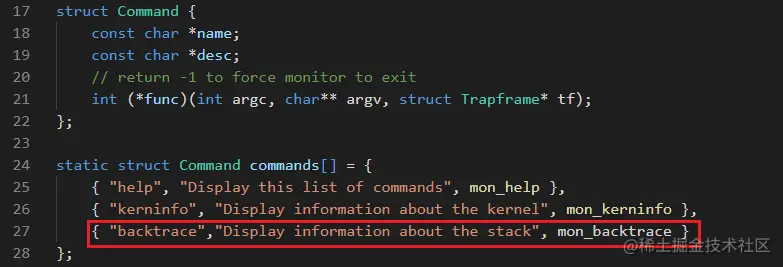

  • 指令注册在 commands 数组中新增一项即可，将函数指针传入

image-20210728161647269

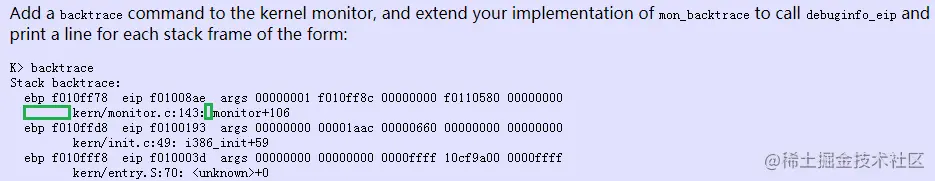

若 make grade 不通过，可能是格式化字符串问题，直接按lab输出的格式来匹配

image-20210728155023949
