Verilog (FPGA)板级实验—Quartus II

这是第一个例子将会在硬件实验板演示我们的设计。本节的目的不是给大家介绍复杂的设计工程,复杂的设计方法,而是借助一个简单的例子,介绍如何将整个设计流程介绍给大家。本节内容包括新建文件,编写Verilog 代码,将代码添加到工程中,编译,开发板相关硬件介绍,管脚锁定,编程下载,板级验证。我们将按照这套流程一步步教会FPGA(Verilog)的开发流程。

  1. 开发板 FII-PRA 006/010
  2. Quartus II 新建工程
  3. 新建文件,编写Verilog 代码

按照Quartus II 新建工程介绍,新建工程,工程名及顶层设计文件名都为fadd1 。

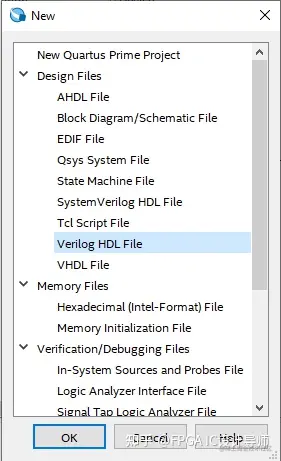

3.1新建verilog文件, 菜单File –> new, 打开对话框如图1,

\

\

图 1

在图1中选择Verilog HDL File, 点击OK。

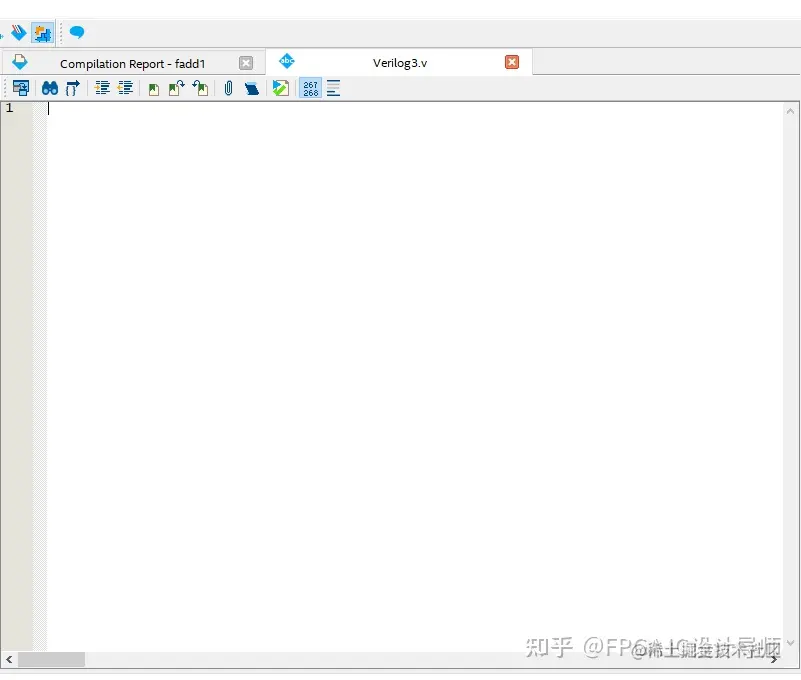

在Quartus II 的编辑区,出现了待编辑的文件,文件名为 Verilog1.v,也可能verilog2.v 等,决定于之前操作过多少次新建文件。如图2,

\

\

图2

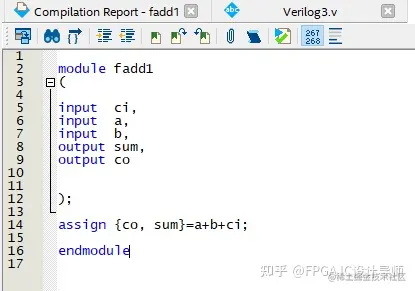

在图中编写 Verilog module 文件。如图3

\

\

图3

注:关键字module后的模块名称为 fadd1,这里要求模块名称,顶层文件名,顶层实体名,工程名要求一致,都为fadd1.

  module fadd1


(


input  ci,


input  a,


input  b,


output sum,


output co


);


assign {co, sum}=a+b+ci;


endmodule
  1. 文件存储

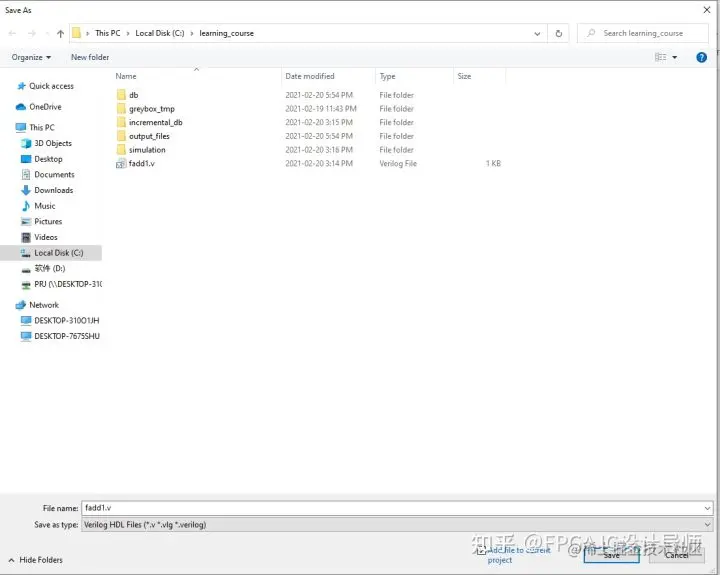

File–>save as… , 并存为fadd1.v , 如图4

\

\

图4

文件存储后,将会自动加入工程中。如图5,

\

\

图5

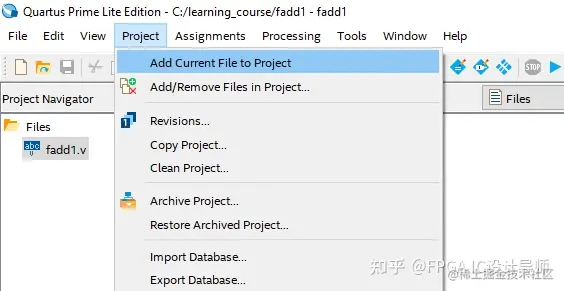

如果文件没有自动加入,也可以在菜单Project–>Add Current File to Project,将刚编辑的文件加入工程。也可以利用**Project–> Add/Remove Files in Project…**添加或移除文件。

\

\

图6

3.2编译过程

    • 编译, 点击菜单Processing–>Start Compilation ,如图7

\

\

\

图7

或点击工具栏右箭头按钮,如图8

\

\

图8

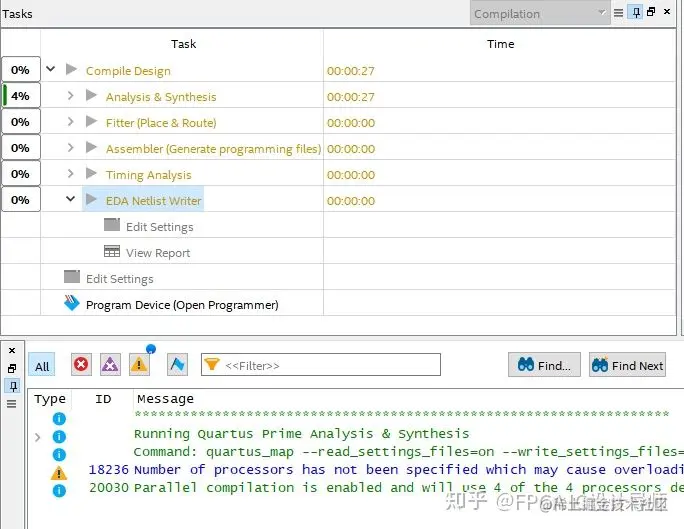

3.3编译进程,如图9

\

\

图9

  1. 开发板硬件相关部分介绍
  2. Quartus II 下 FPGA管脚锁定
  3. 重新编译
  4. 编程下载
  5. 板级验证
