我的理解：所谓的结构化，就是根据对应的业务场景，通过实现、继承、组合等各种方式调整对象之间的结构来达到需求目的。结构化设计模式当中，代理模式、装饰器模式、外观模式在编码的形式上的风格都非常的类似，在学习的过程当中其实更应该关注设计模式对应解决的问题；另，代码是手敲的，可能存在错误

适配器模式

概念

• 适配器模式是将一个接口A的功能，转换成接口B的功能。目的是提升接口A的复用性
• 目的：降低coding成本

应用场景

• 实际应用中多用于系统重构。在新的系统结构代码中，设计了新的接口，但是为了复用老系统结构中的接口服务，就可以采用适配器模式，将老系统结构中的接口适配都新的系统结构中

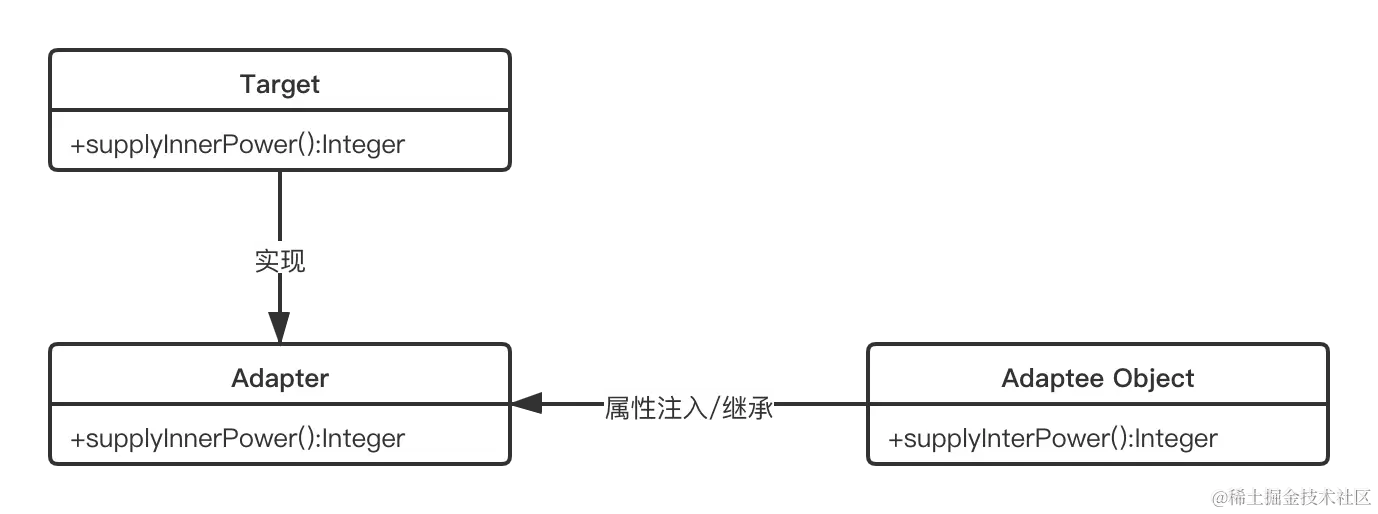

UML

code

• Adaptee Object -> 输出250v电压

public class Adaptee {
    public Integer supplyInterPower() {
        return 250;
    }
}

• Target 接口 -> 需要220v电压

public interface Target {
    //need 220v volatge
    public Integer supplyInnerPower();
}

• Adapter -> 适配Apdatee，将250v电压转换成220v

public class Adapter implement Target {
    private Adaptee adaptee;

    public Integer supplyInnerPower() {
        return adaptee.supplyInterPower() - 30;
    }

}

组合模式

概念

• 组合模式是将一组相似对象组合成一个单个对象来进行使用。通常是以树形结构出现，然后暴露根节点给客户端（使用方），客户端通过根节点调度这一组相似对象
• 目的：降低客户端使用成本。操作一组对象转换成操作单个对象

UML

应用场景

• java.util.concurrent.CompletableFuture#allOf

code

• Base Component

public interface Shape {
    public void draw();
}

• Leaf Compnent

public class Circle implement Shape {
    public void draw() {
        System.out.println("draw a circle");
    }
}

public class Square implement Shape {
    public void draw() {
        System.out.println("draw a square");
    }
}

public class Triangle implement Shape {
    public void draw() {
        System.out.println("draw a triangle");
    }
}

• Composite
  • 此处用List的形式，常见是树结构

public class Drawing implement Shape {

    private List<Shape> shapes;

    public void draw() {
        shapes.forEach(Shape::draw);
    }
}

代理模式

概念

• 当对象不能够直接被访问的时候，增加代理类作为中间层

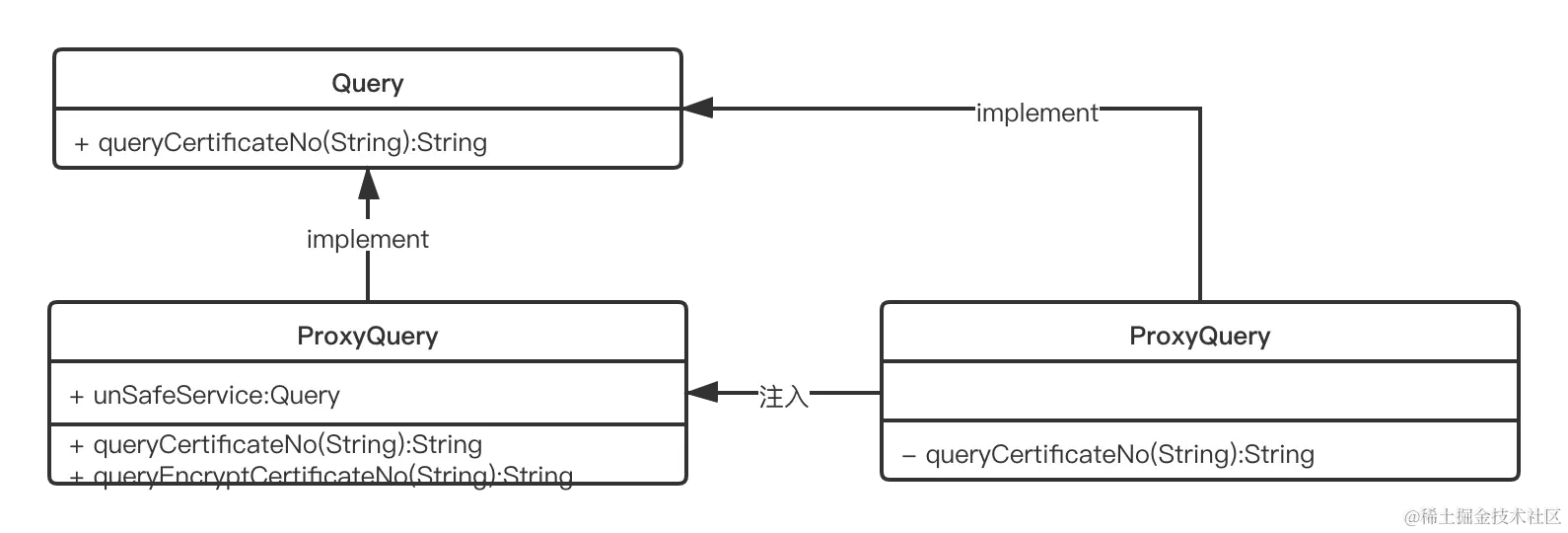

UML

应用场景

• jdk copy-on-write proxy

code

public interface Query {
    public String queryCertificateNo(String userName);
}

public class UnSafeQuery implement Query {

    private String certificateNo;

    public String queryCertificateNo(String userName) {
        return
    }
}



public class ProxyQuery implement Query {

    private Query unSafeQuery;

    public String queryEncryptCertificateNo(String userName) {
        String no = unSafeQuery.queryCertificateNo();
        return "123" + no + "789";
    }

    public String queryCertificateNo(String userName) {
        throw new UnsupportedOperationException();
    }
}

装饰器模式

概念

• 在不影响其它实例的场景下，动态的给其中一个实例添加更多功能，并且实例和实例之间可以随意组装其和代理模式的差别在于：代理模式是为了屏蔽真实对象，装饰器模式是为了增强对象

应用场景

• 没有找到著名case

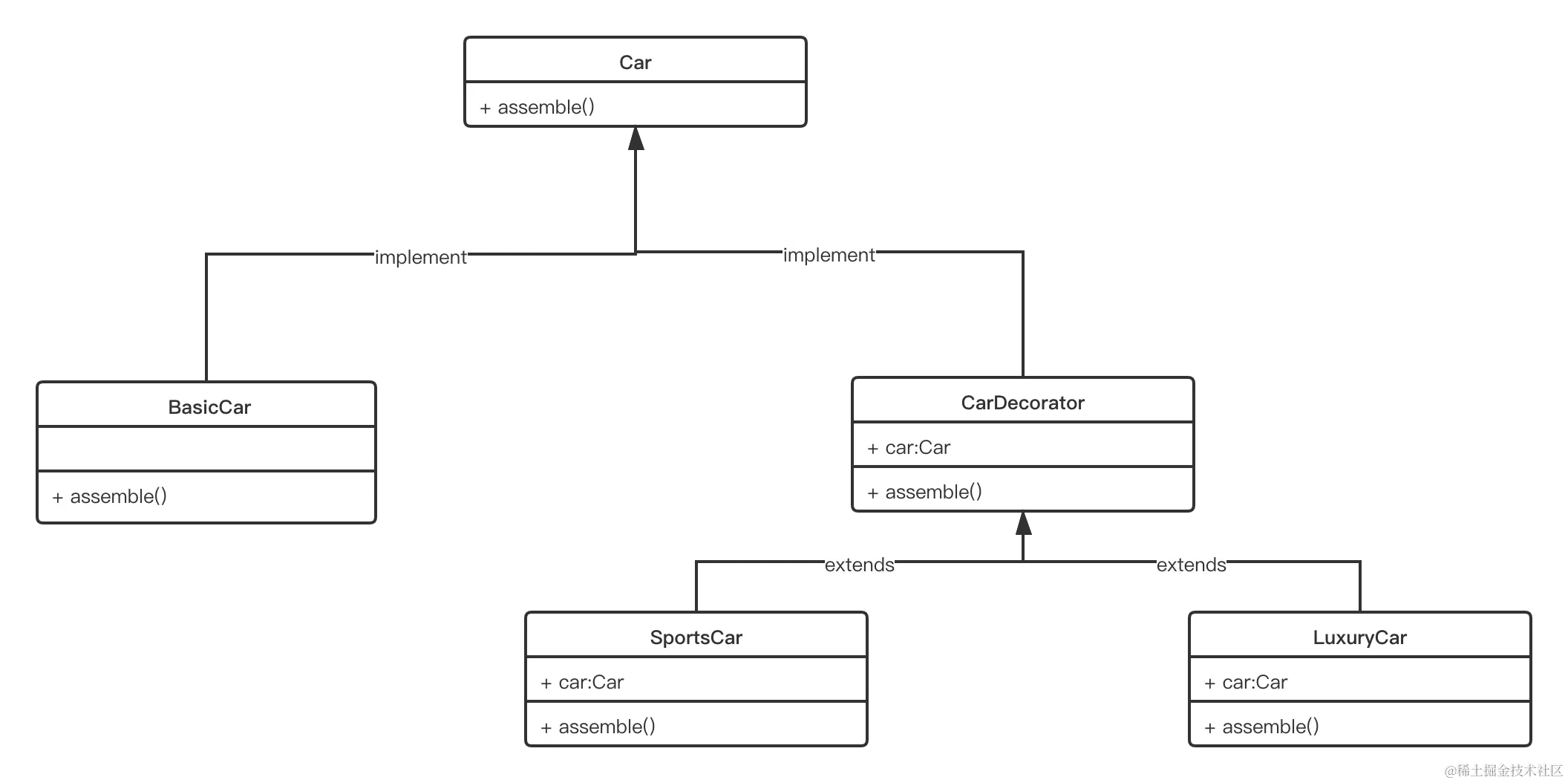

UML

Code

• Car

public interface Car {
    public void assemble();
}

• BasicCar

public class BasicCar implements Car {
    public void assemble() {
        System.out.println("assemble basic car")
    }
}

• CarDecorator

public class CarDecorator implements Car {

    //被装饰的对象
    protected Car car;

    public CarDecorator(Car car) {
        this.car = car;
    }

    public void assemble() {
        System.out.println("assemble basic car")
    }

}

• SportsCar

public class SportsCar extends CarDecorator {

    public SportsCar(Car c) {
        super(c);
    }

    public void assemble() {
        car.assemble();
        System.out.println("add sports element");
    }

}

• LuxuryCar

public class LuxuryCar extends CarDecorator {

    public SportsCar(Car c) {
        super(c);
    }

    public void assemble() {
        car.assemble();
        System.out.println("add luxury element");
    }
}

• ClientDemo
  • 重点在客户端使用的时候随意组装

public class ClientDemo {
    public static void main(String[] args) {
        //1. 组装sports元素
        Car car = new SportsCar(new BasicCar());
        car.assemble();
        //2. 组装luxury元素
        Car newCar = new LuxuryCar(car);
        newCar.assemble();
    }
}

外观模式

概念

• 向客户端隐藏系统复杂度，降低客户端使用成本，好处是子系统相对独立，而客户端使用简便

应用场景

• 著名case: slf4j-api -> 大型facade

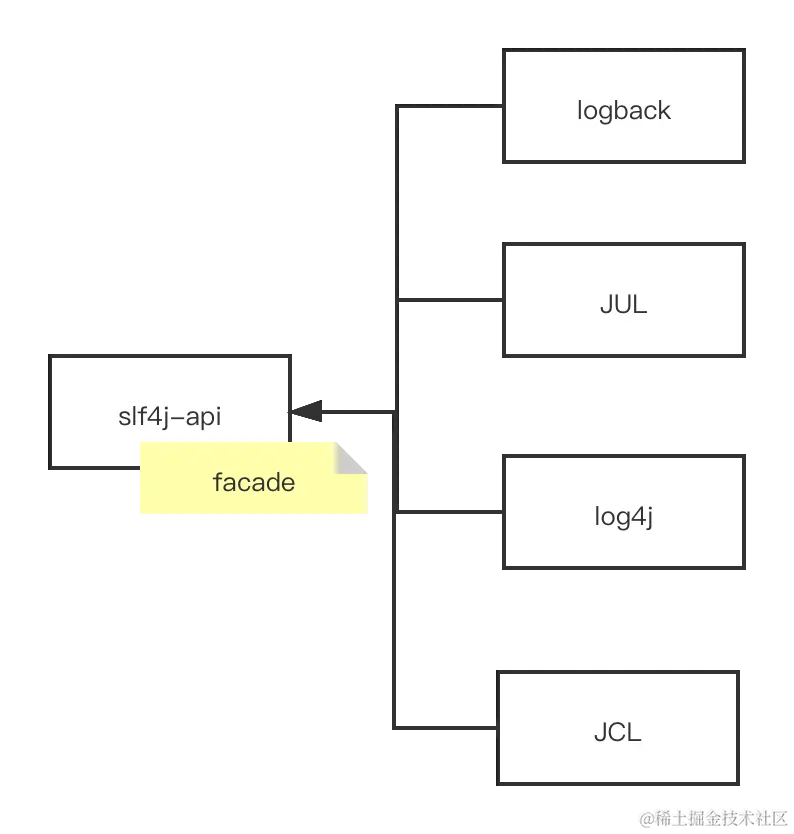

示意图

Code

• 没有源代码

亨元模式

概念

• 对象维护在一个容器当中，避免构造相同对象，降低内存使用率。目的是为了避免重复建造对象，多体现在工厂模式当中

应用场景

• Java中的String
• 连接池技术

UML

Code

• org.apache.tomcat.jdbc.pool.ConnectionPool
  • tomcat-jdbc ConnectionPool中维护了两个
  • BlockingQueue busy;
  • BlockingQueue idle;

桥接模式

概念

• 桥接是用于把抽象化与实现化解耦，使得二者可以独立变化，防止通过继承发生类的个数爆炸的场景，注意，这只是一个相对的情况。具体场景可设想为：有一个图形接口Shape，通过继承实现接口，衍生了多个实现类，红色的正方形（RedSquare）和黄色的正方形（YellowSquare）等，为了满足不同的颜色和不同的形状的组合，会产生多个实现类，这个时候，可以通过桥接模式，将两个变化的元素抽离，让颜色和形状可以独立变化

• 目的解耦抽象化的部分，保证顶层设计不变

应用场景

• java.sql.DriverInfo

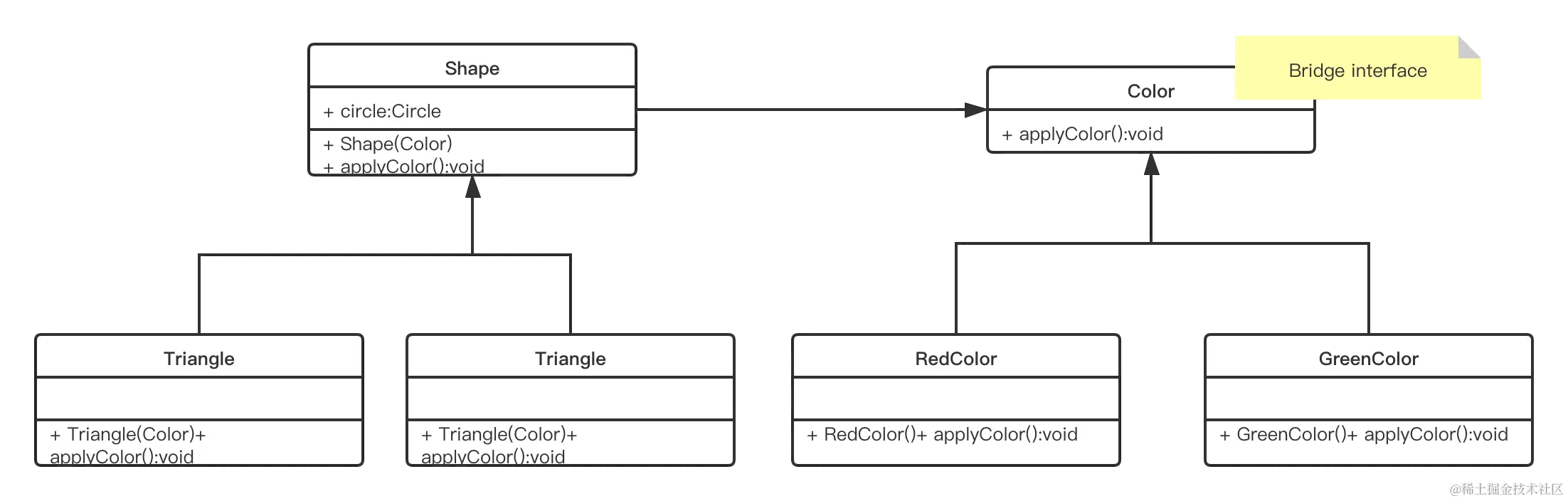

UML

Code

背景

• Shape

public interface Shape {
    public void applyColor();
}

• RedSquare

public class RedSquare implements Shape {
     public void applyColor() {
         //do something with red square
     }
}

• YellowCircle

public class YellowSquare implements Shape {
    public void applyColor() {
        //do something with yellow circle
    }
}

• 随着诉求的不断迭代，Shape的实现类个数，会呈现指数增长

运用桥接模式来拆解Shape

• Shape

public abstract class Shape {
    protected Color color;
    public Shape(Color c){
        this.color=c;
    }
    abstract public void applyColor();
}

• Color

public interface Color {
    public void supplyColor();
}

• Square

public class Square extends Shape {

	public Square(Color c) {
		super(c);
	}

	@Override
	public void applyColor() {
            //do something with private member 'color'
	}

}

• Red

public class Red implements Color {

    @Override
    public void supplyColor() {
       //supply red
    }

}

• Yellow

public class Yellow implements Color {

    @Override
    public void supplyColor() {
       //supply yellow
    }

}

• Demo

public class Demo {

    public static void main(String[] args) {
        Shape RedSqaure = new Square(new Red());
        Shape YellowSquare = new Square(new Yellow());
        //后续诉求如果出现其他颜色的Sqaure，Square可以复用
        //后续诉求如果针对现有颜色需要提供其它形状，现有的Color的实现类可以独立变化
        //将颜色和形状解耦，保持独立变化，提高类的复用性
    }

}
