玩转 WebRTC 通信：一文读懂 SDP 协议

MrCoderOrange
2,967 阅读20分钟

简介

在网络多媒体通话场景下，会议的参与者往往是用 SDP 协议来传递、协商媒体详细信息、网络地址和其他元数据。SDP 协议的全称是 session description protocol，含义是会话描述协议，它不是一种传输协议，而是由 ITEF 组织下的 MMusic 工作组设计的一种会话描述格式。

SDP 应用

SDP 最常用于 RTC 实时通话的协商过程，在 WebRTC 中，通信双方在连接阶段使用 SDP 来协商后续传输过程中使用的音视频编解码器(codec)、主机候选地址、网络传输协议等。

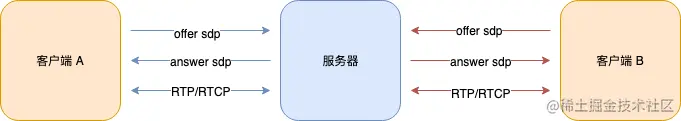

在实际的应用过程中，通信双方可以使用 HTTP、WebSocket、DataChannel 等传输协议来相互传送 SDP 内容，这个过程称作 offer/answer 交换，也就是发起方发送 offer，接收方收到 offer 后回复一个 answer。例如在下图的服务端架构中，客户端将 offer 发送给信令服务器，信令服务器转发给媒体服务器，媒体服务器将 offer 和自身的能力进行比较后得到 answer，信令服务器再将 answer转发给客户端，随后客户端和媒体服务器就可以进行 RTP 通信。

SDP 过程.png

SDP 格式

SDP 协议的设计可以参考 rfc4566 文档。它是一种具有特殊约定格式的纯文本描述文档，也就是它的内容都是由 UTF-8 编码的文本，有点类似于 JSON/XML。一个 SDP 会话描述包括若干行 type=value 形式的文本，其中 type 是一个区分大小写的字母，例如 v、m 等，value 是一个结构化的文本，格式不固定。通常 value 由若干分割符隔开的字段组成或者是一个字符串, 整个协议文本区分大小写。"=" 两侧不允许有空格存在。

SDP 整体结构

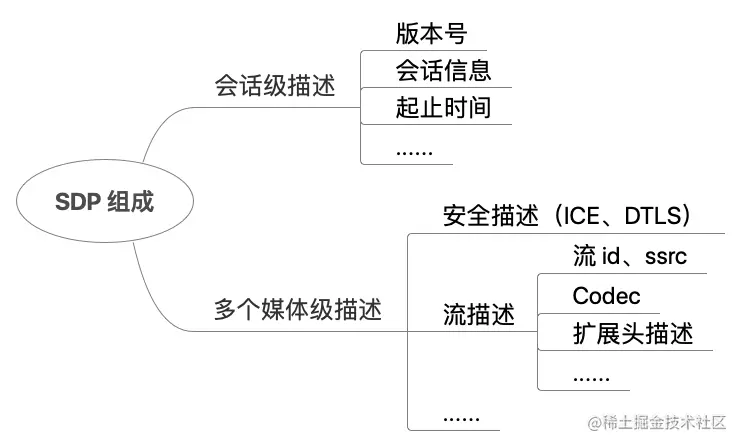

SDP 由一个会话级描述（session level description）和多个媒体级描述（media level description）组成。会话级描述的作用域是整个会话，在 SDP 中，从 "v=" 行开始到第一个 "m=" 行之前都是属于会话级描述的内容。媒体级描述对某个媒体流的内容进行描述，例如某个音频流或者某个视频流，从某个 "m=" 行开始到下个 "m=" 行之前是属于一个媒体级描述的内容。如下图所示：

SDP 组成.png

会话级描述主要描述了 SDP 的版本号、session 信息、是否启用端口复用等。每一个媒体级描述都描述了某种媒体的信息，包括所支持的 Codec、传输的时候使用的 SSRC、支持的 RTP 扩展头等。在会话级描述和媒体级描述可能会出现相同的内容，当这种情况出现时，以媒体级描述的内容为准。

SDP 中字段的含义

SDP 中有的字段是必须的，有的字段是可选的，可选的字段在如下的示例中都使用 * 进行标记。 SDP 中 type 出现的顺序是固定的，按照如下顺序进行排列，这样可以增强解析器错误检测的能力，另外也可以简化解析器的实现。

# 1. 会话级别的描述（及其字段）
v=  (protocol version)
o=  (originator and session identifier)
s=  (session name)
i=* (session information)
u=* (URI of description)
e=* (email address)
p=* (phone number)
c=* (connection information -- not required if included in all media)
b=* (zero or more bandwidth information lines)
# 2. 一个或多个时间描述（字段参见下文）
z=* (time zone adjustments)
k=* (encryption key)
a=* (zero or more session attribute lines)
# 3. 零个或多个媒体级别的描述（字段参见下文）

# 时间描述的字段有这些
t=  (time the session is active)
r=* (zero or more repeat times)

# 媒体级别的描述字段有这些
m=  (media name and transport address)
i=* (media title)
c=* (connection information -- optional if included at session level)
b=* (zero or more bandwidth information lines)
k=* (encryption key)
a=* (zero or more media attribute lines)

可以看到 type 都是单个小写字母，它们是不可扩展的，如果 SDP 解析器不能解析某个 type 则必须忽略，"a=" 是 SDP 的主要扩展手段，来针对某中特定类型的媒体或应用做扩展。

有一个很好的网站：webrtchacks.com/sdp-anatomy… 可用于学习 SDP，这个网站里面鼠标移动到 SDP 某一行时，就会显示这一行 SDP 的具体含义。在这里简单介绍一下 SDP 协议中常用的 type 以及对应的含义。

  1. v: protocol version
v=0

v 的含义是 SDP 协议的版本号，目前 v 都是 0。

  1. o: originator and session identifier
o=<username> <session-id> <session-version> <nettype> <addrtype> <unicast-address>

会话所有者有关的参数，包括用户名、session 信息，地址信息等。 （Owner/creator and session identifier）。

  • username: 会话发起者的名称。如果不提供则用"-"表示，用户名不能包含空格；
  • session-id: 主叫方的会话标识符；
  • session-version: 会话版本号，一般为 0；
  • nettype: 网络类型，目前仅使用 IN 来表示 Internet 网络类型；
  • addrtype: 地址类型，可以是 IPV4 和 IPV6 两种地址类型；
  • unicast-address：会话发起者的 IP 地址。
  1. s: session name
s=<session name>

本次会话的标题或会话的名称（Session name）。

  1. t: time the session is active
t=<start-time> <stop-time>

会话的起始时间和结束时间（Time session starts and stops），如果没有规定这两个时间的话，都写为 0 即可。

  1. m: media name
m=<media> <port>/<number of ports> <proto> <fmt> ...

媒体行，描述了发送方所支持的媒体类型等信息（Media information）。

  • media：媒体类型，可以为 "audio"、"video"、"text"、"application"、"message"，表示音频类型、视频类型、文本类型、应用类型、消息类型等，以后也可能扩展其他类型；

  • port/number of ports： 流传输端口号。表示在对应的本地端口上发送流；

  • proto：流传输协议。举例说明：

    • RTP/SAVPF 表示用 UDP 传输 RTP 包；

    • TCP/RTP/SAVPF 表示用 TCP 传输 RTP 包；

    • UDP/TLS/RTP/SAVPF 表示用 UDP 来传输 RTP 包，并且使用 TLS 加密；

    • 最后的 SAVPF 还有其他几种值：AVP, SAVP, AVPF, SAVPF。

      • AVP 意为 AV profile
      • S 意为 secure
      • F 意为 feedback

fmt 表示媒体格式描述，它可能是一串数字，代表多个媒体，这个字段的含义与 proto 字段的类型相关。在后面，可以使用"a=rtpmap:"、"a=fmtp:"、"a=rtcp-fb" 等扩展字段来对 fmt 进行说明。

  1. c: connection data
c=<nettype> <addrtype> <connection-address>

一个会话描述必须在每个媒体层都包含“c=”字段或者在会话层包含一个“c=”字段。如果这两个层都出现的话，则媒体层出现的“c=”会覆盖会话层出现的“c=”字段的值。

  • nettype: 是一个文本字符串，目前只定义了“IN”，表示“Internet”，未来会定义其他值。

  • addrtype: 目前只定义了 IP4 和 IP6。

  • connection-address: 标志连接的地址。取决于 addrtype 字段的不同，在 connection-address 之后可能也会跟随其他的字段。

  1. b: bandwidth
b=<bwtype>:<bandwidth>

这个字段的意思是本会话或者媒体所需占用的带宽。 bwtype 可以为 "CT" 或者 "AS"，给出了 bandwidth（单位 kbps）数字所代表的含义：

CT：表示会话所占的所有的带宽的大小。当用于 RTP 会话时，表示所有的 RTP 会话所占用的带宽。

AS：这个带宽类型是针对特定应用的。通常，这表示某应用所占用的最大带宽。当用于 RTP 会话时，表示单一 RTP 会话所占用的带宽.

可以理解为 CT 代表的是整个通话过程的带宽，AS 代表的是某个流的带宽。

  1. Encryption Keys ("k=")
k=<method>

k=<method>:<encryption key>

如果在一个安全的信道上传输 SDP 消息，那么 SDP 之中也可以携带密钥，携带的方式就是采用字段 "k="。当然这种方式目前已经不推荐了。

字段 "k=" 可以是全局的，也可以是放在某个 "m=" 中的，分别代表应用于所有的媒体流，或者单独应用于某条媒体流。定义格式有如下几种：

  • k=clear:

在这种方法中，密钥是没有经过任何转换的。除非传输通道是绝对安全的，否则不应当使用这种方法。

  • k=base64:

在这种方法中，密钥经过 base64 的编码。除非保证传输通道绝对安全，否则不应当使用这种方法。

  • k=uri:

在这种方法中，给出一个 URI。通过这个 URI，可以获得密钥，访问 URI 的过程中可能还需要认证。

  • k=prompt

在这种方法中，没有给出密钥。但是加上这个字段后，当用户加入会话时会提示其输入密钥。这种方式目前也不推荐。

  1. a: attributes
      a=<attribute>

      a=<attribute>:<value>

a 表示的是属性。a 字段是扩展 SDP 的主要方式，有会话层属性和媒体层属性。会话层的属性应用于所有的媒体流，媒体层的属性只应用于当前的媒体流。

属性有两种方式：

  • 特性属性，a= 表示，例如："a=recvonly"

  • 值属性，以a=:表示，例如"a=ice-ufrag:khLS"

常用的属性列表如下:

属性含义例子
a=rtpmap:RTP/AVP(Audio Video Profile) listm=audio 54278 RTP/SAVPF 111 103 104 0 8 106 105 13 126
a=rtpmap:111 opus/48000/2
a=fmtp:Format transporta=fmtp:111 minptime=10
a=rtcp:Explicit RTCP port (and address)a=rtcp:54278 IN IP4 180.6.6.6
a=mid:Media identification groupinga=mid:audio
a=ssrc:"ssrc" indicates a property (known as a"source-level attribute") of a media source (RTP stream) within an RTP sessiona=ssrc:189858836 msid:GUKF430Khp9jEQiPrdYe0LbTAALiNAKAIfl2 ea392930-e126-4573-bea3-bfba519b4d59
a=ssrc-group:Ssrc identification groupinga=ssrc-group:SIMULCAST 32040 32142
a=ssrc:32040 imageattr:96 [x=1280,y=720]
a=ssrc:32142 imageattr:96 [x=640,y=480]
a=ice-ufrag:a=ice-pwd: The "ice-ufrag" and "ice-pwd" attributes convey the username fragment and password used by ICE for message integritya=ice-ufrag:kwlYyWNjhC9JBe/V
a=ice-pwd:AU/SQPupllyS0SDG/eRWDCfA
a=ice-pwd:
a=fingerprint:A certificate fingerprint is a secure one-way hash of the DER (distinguished encoding rules) form of the certificate.a=fingerprint:sha-256 D1:2C:BE:AD:C4:F6:64:5C:25:16:11:9C:AF:E7:0F:73:79:36:4E:9C:1E:15:54:39:0C:06:8B:ED:96:86:00:39
a=candidate:It contains a transport address for a candidate that can be used for connectivity checks.a=candidate:4022866446 1 udp 2113937151 192.168.0.197 36768 typ host generation 0
a=ptime:Length of time in milliseconds for each packeta=ptime:20
a=recvonlyReceive only modea=recvonly
a=sendrecvSend and receive modea=sendrecv
a=sendonlySend only modea=sendonlya=type:Type of conference
a=sdplang:Language for the session description
a=framerate:Maximum video frame rate in frames per seconda=framerate:15
a=inactiveInactive modea=inactive

SDP 协商过程

SDP 协商过程对应的 RFC 文档是 rfc3264。在 WebRTC 通信过程中，连接的两端通过 offer/answer 交换过程来互相进行 SDP 协商，发起方发送 offer 给接收方，其中包含了发起方的媒体能力和其他信息（包括 ICE、DTLS fingerprint，SSRC 等），接收方收到 offer 后和自己支持的能力进行比较取出交集，回复 answer 给发起方，其中包含了协商之后的媒体能力和其他信息（ICE、DTLS fingerprint，SSRC 等），要注意这个过程中只有媒体能力是协商的，也就是发起方和接收方共同支持的媒体能力，例如支持的编解码格式，以及是否支持 RTX、FEC、TCC 等 QoS 功能，而 ICE、DTLS、SSRC 的信息是直接给出通知对方，是连接双方各自的信息。在 offer/answer 交换完成之后，双方就可以使用这些共同支持的媒体能力进行通信。

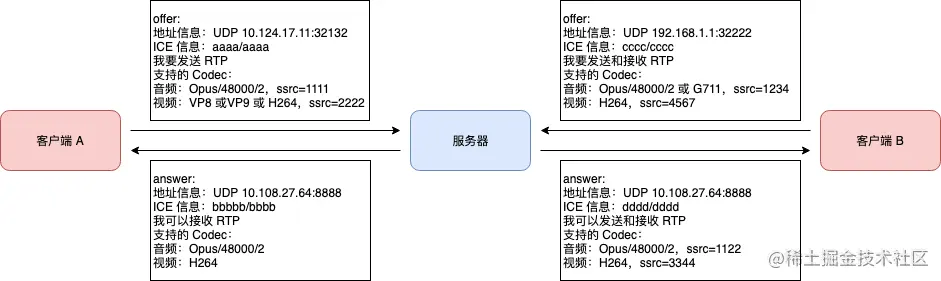

协商的过程如下图所示：


A 向服务器发送 offer 携带自己的 SDP 信息，包括：

  1. 地址信息是 UDP 10.124.17.11:32132，A 通过这个地址来和服务端进行媒体通信；
  2. ICE 信息，服务器通过 ICE 信息来验证客户端 A 的身份；
  3. 在接下来的媒体通信过程，客户端 A 只发不收 RTP；
  4. A 音频支持 48kHz 的双声道 Opus 编解码，使用 SSRC=1111 来发送；
  5. A 视频支持 VP8 或者 VP9 或者 H264 编解码，使用 SSRC=2222 来发送； 服务器在收到 A 的 offer 后，回复给 A 一个 answer，这是双方协商出来的媒体能力：
  6. 地址信息是 UDP 10.108.27.64:8888，服务器通过这个地址来和 A 进行媒体通信；
  7. ICE 信息，A 通过 ICE 信息来验证服务器的身份；
  8. 在接下来的媒体通信过程，服务器对于 A 来说只收不发 RTP；
  9. 协商出来的音频能力是 48kHz 的双声道 Opus 编解码；
  10. 协商出来的视频能力是 H264 编解码。 B 向服务器发送 offer 携带自己的 SDP 信息，包括：
  11. 地址信息是 UDP 192.168.1.1:32222，B 通过这个地址来和服务端进行媒体通信；
  12. ICE 信息，服务器通过 ICE 信息来验证客户端 B 的身份；
  13. 在接下来的媒体通信过程，客户端 A 需要收发 RTP；
  14. B 音频支持 48kHz 的双声道 Opus 编解码或者 G711 编解码，使用 SSRC=1234 来进行发送；
  15. B 视频支持 H264，使用 SSRC=4567 来进行发送； 服务器在收到 B 的 offer 后，回复给 B 一个 answer，这是双方协商出来的媒体能力：
  16. 地址信息是 UDP 10.108.27.64:8888，服务器通过这个地址来和 B 进行媒体通信；
  17. ICE 信息，B 通过 ICE 信息来验证服务器的身份；
  18. 在接下来的媒体通信过程，服务器对于 B 来说可以收发 RTP；
  19. 协商出来的音频能力是 Opus 编解码、48KHz，双声道，使用 SSRC=1122 进行发送；
  20. 协商出来的视频能力是 H264 编解码，使用 SSRC=3344 可以发送。 从以上两个 offer/answer 交换过程中可以看出，上图中的媒体服务器音频支持 Opus 编解码，但不支持 G711 编解码；视频支持 H264 编解码，但不支持 VP8、VP9 编解码。

SDP 样例

在介绍完 SDP 的文本结构和 SDP 的协商过程中后，这里我们举一个实际传输的 SDP 内容来帮助理解。实际工程中，客户端和服务端都会支持好几种音视频媒体编解码，并且可能支持好几种能力，例如 FEC、NACK、TCC 等等，所以实际工程中的 SDP 都会非常长。为了方便阅读，下文将直接在 SDP 中每一行上方的注释中解释其含义。这个 SDP 中包括了 audio 和 video 两种流，video 的内容有部分也在 audio 中出现过，因此不再重复解释。

// SDP 版本信息

v=0

// session 信息

// o=<username> <session-id> <session-version> <nettype> <addrtype> <unicast-address>

o=- 1873022542326151139 2 IN IP4 127.0.0.1

// s=<session name>

s=-

// t=<start-time> <stop-time>，如果不规定开始和结束时间，两个都填 0 即可

t=0 0

// 使用 "a=" 来扩展的 bundle 属性，其含义是 audio 和 video 使用同一个端口发送/接收，具体可以参考下方的 RFC 文档：

// https://tools.ietf.org/html/draft-ietf-mmusic-sdp-bundle-negotiation-54

a=group:BUNDLE audio video

// 列出当前SDP中所有的 media stream id，以空格分割

// WMS 的含义是这里面的 media stream id 适配 webrtc 的 media stream

// 参考 RFC 文档: https://datatracker.ietf.org/doc/html/draft-ietf-mmusic-msid-01#section-3

a=msid-semantic: WMS 34b34ced3c5623ea4213vx3

// m=<media> <port> <proto> <fmt> ...

// port=10 无实际含义，真正通信使用的端口由 ICE Candidate 指定

// proto=UDP/TLS/RTP/SAVP 表示用 UDP 来传输 RTP 包，并使用 DTLS 加密

// 后面的一串数字是 fmt，表示所有 codec 的 payloadtype

m=audio 10 UDP/TLS/RTP/SAVPF 111 114 115 116 123 124 125

// c=<nettype> <addrtype> <connection-address>

c=IN IP4 0.0.0.0

// a=rtcp:<port> [nettype addrtype connection-address]

a=rtcp:10 IN IP4 0.0.0.0

// ICE 信息，参考 RFC 文档: https://tools.ietf.org/html/rfc5245#section-15.4

a=ice-ufrag:aZ/b

a=ice-pwd:3tFwvgPAA2PK3pPWoJjVz4FJ

a=ice-options:trickle renomination

// DTLS 信息，参考 RFC 文档: https://tools.ietf.org/html/rfc4572#section-5

a=fingerprint:sha-256 5F:78:37:05:D7:83:46:05:F7:3F:17:35:2A:7E:81:D3:2D:26:71:87:8B:9F:57:02:53:30:E3:3E:B6:3E:49:D5

// a=setup:<role>

// role可选active/passive/actpass/holdconn，

// 分别表示端点将发起一个传出连接、端点将接受传入连接、

// 端点愿意接受传入连接或启动传出连接、端点暂时不想建立连接

// 参考 rfc: https://tools.ietf.org/html/rfc4145#section-4

a=setup:actpass

// a=mid:<token>

// 这个 token 在 a=group 那一行中也有出现，

// 也就是说这里描述的媒体正是需要被 bundle 的

// 参考 rfc: https://tools.ietf.org/html/rfc5888#section-6

a=mid:audio

// 以下是这个媒体支持的所有 RTP 扩展头，

// 参考rfc: https://tools.ietf.org/html/rfc8285

// a=extmap:<value>["/"<direction>] <URI> <extensionattributes>

// value=ID

// direction 可选 sendonly/recvonly/sendrecv/inactive，默认值 sendrecv

// URI 就是这个扩展头的 URI，通信双方可以通过 URI 标明扩展头的含义让双方都能理解

// 这里表示 ID=1 的扩展头是 audio level 扩展头，表示 RTP 包中会携带音频包音量大小

// 参考 https://tools.ietf.org/html/rfc6464#section-4

a=extmap:1 urn:ietf:params:rtp-hdrext:ssrc-audio-level

// rtp stream 信息，参考 rfc: https://tools.ietf.org/html/draft-ietf-avtext-rid-09

a=extmap:13 urn:ietf:params:rtp-hdrext:sdes:rtp-stream-id

// 流的方向，sendrecv 表示可以收也可以发

// 参考 rfc:https://tools.ietf.org/html/rfc3264

a=sendrecv

// 这一行表示 rtcp 和 rtp 复用一个端口，

// 参考 rfc:https://tools.ietf.org/html/rfc5761

// 和 rfc:https://tools.ietf.org/html/rfc8035

a=rtcp-mux

// a=rtpmap:<payload type> <encoding name>/<clock rate> [/<encoding parameters>]

// opus codec 的 payload,

// 表明 fmt=111 就是用来传输 opus 数据的

// 参考 rfc: https://datatracker.ietf.org/doc/html/rfc7587

a=rtpmap:111 opus/48000/2

// a=rtcp-fb:<payload type> [...]

// 表示支持的 rtcp 反馈报文类型

// 这个反馈报文是 tcc 带宽探测用的

// 参考 https://tools.ietf.org/html/draft-holmer-rmcat-transport-wide-cc-extensions-01

a=rtcp-fb:111 transport-cc

// nack，表示 fmt=111 支持 nack 重传包

a=rtcp-fb:111 nack

// a=fmtp 用来描述 codec 的一些特性，例如这里表示期望的 opus 最小打包时间是 10ms，并且使用 inbandfec

a=fmtp:111 minptime=10;useinbandfec=1

// 指明了音频 RTX 包的 payloadtype

// 参考 rfc:https://tools.ietf.org/html/rfc4588#section-8.6

a=rtpmap:114 rtx/48000/2

// apt 表示 fmt=114 的 RTX 包是用来重传 fmt=111 音频的

a=fmtp:114 apt=111

// 指明了 rsfec 包的 payloadtype

a=rtpmap:123 rsfec/48000/2

// 指明了 red 包的 payloadtype

// 参考 https://tools.ietf.org/html/rfc2198

a=rtpmap:124 red/48000/2

// 指明了音频 RTX 包的 payloadtype

a=rtpmap:125 rtx/48000/2

// apt 表示 fmt=125 的 RTX 包是用来重传 fmt=124 的 red 包的

a=fmtp:125 apt=124

// ssrc-group 指明了一组 ssrc 之间的关系，FID 表明后一个 ssrc 是前一个 ssrc 的 rtx

// https://tools.ietf.org/html/rfc5576#section-4.2

a=ssrc-group:FID 2952055605 1713037948

// cname 的内容是一个 16 位 Base64 字符串，含义是传输级的标识符，同一个 PeerConnection 的值相同

// 参考 https://datatracker.ietf.org/doc/html/rfc8834#section-4.9

a=ssrc:2952055605 cname:vqdagKn92E0lhuXn

// 这里出现了两个字符串，

// 前一个是 media stream id，后一个是 sender track id

// media stream 主要用于音视频同步，每个 track 以 media stream id 作为 sync label 进行同步

// 参考 https://datatracker.ietf.org/doc/html/draft-ietf-mmusic-msid

a=ssrc:2952055605 msid:34b34ced3c5623ea4213vx3 34b34ced3c5623ea4213vx3a0

// media stream id

a=ssrc:2952055605 mslabel:34b34ced3c5623ea4213vx3

// sender track id

a=ssrc:2952055605 label:34b34ced3c5623ea4213vx3a0

// video media

m=video 10 UDP/TLS/RTP/SAVPF 96 97 101 102 103

c=IN IP4 0.0.0.0

a=rtcp:10 IN IP4 0.0.0.0

a=ice-ufrag:aZ/b

a=ice-pwd:3tFwvgPAA2PK3pPWoJjVz4FJ

a=ice-options:trickle renomination

a=fingerprint:sha-256 5F:78:37:05:D7:83:46:05:F7:3F:17:35:2A:7E:81:D3:2D:26:71:87:8B:9F:57:02:53:30:E3:3E:B6:3E:49:D5

a=setup:actpass

a=mid:video

// 传输时间偏移扩展头

// 参考 https://datatracker.ietf.org/doc/html/rfc5450

a=extmap:2 urn:ietf:params:rtp-hdrext:toffset

// abs-send-time 扩展头，gcc 带宽探测用的

a=extmap:3 http://www.webrtc.org/experiments/rtp-hdrext/abs-send-time

// 视频朝向扩展头

// 参考 https://datatracker.ietf.org/doc/html/rfc6184

a=extmap:4 urn:3gpp:video-orientation

// transport-cc 扩展头，tcc 带宽探测用的

a=extmap:5 http://www.ietf.org/id/draft-holmer-rmcat-transport-wide-cc-extensions-01

// 扩展头的内容是对播放延迟限制的值

a=extmap:6 http://www.webrtc.org/experiments/rtp-hdrext/playout-delay

// 视频内容类型扩展头

a=extmap:7 http://www.webrtc.org/experiments/rtp-hdrext/video-content-type

// 这个扩展头用于传输每帧的时间信息

a=extmap:8 http://www.webrtc.org/experiments/rtp-hdrext/video-timing

// 视频的色域空间扩展头

a=extmap:12 http://www.webrtc.org/experiments/rtp-hdrext/color-space

// 传输视频 SDES 信息的扩展头

// 参考：https://datatracker.ietf.org/doc/html/draft-ietf-avtext-rid-06

a=extmap:13 urn:ietf:params:rtp-hdrext:sdes:rtp-stream-id

a=sendrecv

a=rtcp-mux

// 支持 rtcp 压缩

// 参考 https://datatracker.ietf.org/doc/html/rfc5506#section-1

a=rtcp-rsize

// 指明 fmt=96 就是用来传输 H264 编码的视频的

a=rtpmap:96 H264/90000

// remb 反馈报文，gcc 带宽探测用的

a=rtcp-fb:96 goog-remb

a=rtcp-fb:96 transport-cc

// FIR（完整帧内请求）反馈报文

// 参考 https://datatracker.ietf.org/doc/html/rfc5104

a=rtcp-fb:96 ccm fir

a=rtcp-fb:96 nack

// PLI NACK 反馈报文

// 参考 https://datatracker.ietf.org/doc/html/rfc5104

a=rtcp-fb:96 nack pli

// 后面的是一些 H264 的参数

a=fmtp:96 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42e01f

a=rtpmap:97 rtx/90000

a=fmtp:97 apt=96;packetization-mode=1

a=rtpmap:101 red/90000

a=fmtp:101 packetization-mode=1

a=rtpmap:102 rtx/90000

a=fmtp:102 apt=101;packetization-mode=1

a=rtpmap:103 rsfec/90000

a=fmtp:103 packetization-mode=1

// ssrc-group:SIM 表示后面的这些 ssrc 是同一个流的 simulcast

a=ssrc-group:SIM 2955842370 1032318052

a=ssrc-group:FID 2955842370 521905126

a=ssrc-group:FID 1032318052 1492521545

a=ssrc:2955842370 cname:vqdagKn92E0lhuXn

a=ssrc:2955842370 msid:34b34ced3c5623ea4213vx3 34b34ced3c5623ea4213vx3v0

a=ssrc:2955842370 mslabel:34b34ced3c5623ea4213vx3

a=ssrc:2955842370 label:34b34ced3c5623ea4213vx3v0

a=ssrc:1032318052 cname:vqdagKn92E0lhuXn

a=ssrc:1032318052 msid:34b34ced3c5623ea4213vx3 34b34ced3c5623ea4213vx3

a=ssrc:1032318052 mslabel:34b34ced3c5623ea4213vx3

a=ssrc:1032318052 label:34b34ced3c5623ea4213vx3v0

a=ssrc:521905126 cname:vqdagKn92E0lhuXn

a=ssrc:521905126 msid:34b34ced3c5623ea4213vx3 34b34ced3c5623ea4213vx3v0

a=ssrc:521905126 mslabel:34b34ced3c5623ea4213vx3

a=ssrc:521905126 label:34b34ced3c5623ea4213vx3v0

a=ssrc:1492521545 cname:vqdagKn92E0lhuXn

a=ssrc:1492521545 msid:34b34ced3c5623ea4213vx3 34b34ced3c5623ea4213vx3v0

a=ssrc:1492521545 mslabel:34b34ced3c5623ea4213vx3

a=ssrc:1492521545 label:34b34ced3c5623ea4213vx3v0

// 使用的 rsfec 的版本

a=rsfec-version:1

总结

SDP 协议是 WebRTC 通信的重要组成部分，它使得不同版本的 WebRTC 服务端、客户端之间能够兼容。可以从文中列出的实际的 SDP 样例中发现 SDP 还是很复杂的，而且涉及到了各种音视频传输中的概念，弄懂 SDP 对深入学习 WebRTC 很有帮助。

参考文档

  1. SDP 格式规定，RFC4566：datatracker.ietf.org/doc/html/rf…
  2. offer/answer 交换过程，RFC3264：datatracker.ietf.org/doc/html/rf…
  3. SDP 各字段解释示例：webrtchacks.com/sdp-anatomy…
  4. segmentfault.com/a/119000003…
avatar
文章
阅读
粉丝
