最简单的 UE 4 C++ 教程 —— 绕轴旋转【二十六】

原教程是基于 UE 4.18，我是基于 UE 4.25

英文原地址

接上一节教程，在本教程中，我们将学习如何使用 RotateAngleAxis 函数。首先创建一个新的C++ Actor 类，并将其命名为 RotateAngleAxis 。在头文件中，我们将创建两个浮点变量和两个FVector 变量，并将它们设置为 EditAnywhere，以便稍后在编辑器中编辑它们。

下面是最终的头文件代码。

RotateAngleAxis.h

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Actor.h"
#include "RotatingAngleAxis.generated.h"

UCLASS()
class UNREALCPP_API ARotatingAngleAxis : public AActor
{
	GENERATED_BODY()

public:
	// Sets default values for this actor's properties
	ARotatingAngleAxis();

protected:
	// Called when the game starts or when spawned
	virtual void BeginPlay() override;

public:
	// Called every frame
	virtual void Tick(float DeltaTime) override;

	// declare our float variables
	UPROPERTY(EditAnywhere, Category = Movement)
	float AngleAxis;

	UPROPERTY(EditAnywhere, Category = Movement)
	FVector Dimensions;

	UPROPERTY(EditAnywhere, Category = Movement)
	FVector AxisVector;

	UPROPERTY(EditAnywhere, Category = Movement)
	float Multiplier;
};

 在 .cpp 中，让我们首先为 actor 设置一些默认值。

// Sets default values
ARotatingAngleAxis::ARotatingAngleAxis()
{
 	// Set this actor to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;

	Dimensions = FVector (300, 0, 0); ///< 旋转的半径
	AxisVector = FVector (0, 0, 1);
	Multiplier = 50.f;

}

我们所有的逻辑都在 Tick 函数中。在这个例子中，我们将使用一个固定的矢量点，所以每一帧我们都想通过将 NewLocation 设为固定的 FVector 来初始化我们的固定位置。

接下来，我们想要添加到 AngleAxis 变量中，该变量将指示 actor 应该旋转的角度。我们添加了 DeltaTime 乘以我们的 Multiplier 来平滑移动。如果 AngleAxis 大于或等于 360，我们将 AngleAxis 重置为 0。

接下来，我们将通过使用 RotateAngleAxis 函数从 Dimensions （旋转半径）来得到RotateValue。
这会返回将 actor 移动到下一个位置所需的单位数量。
将 RotateValue 的 X、Y 和 Z 值相应地添加到 NewLocation 变量中。
我们将把 RotateValue 和 AngleAxis 变量打印到屏幕上，以便实时查看这些值。

最后，用 SetActorLocation 将角色的位置设置为 NewLocation 。

FVector RotateAngleAxis
(
    const float AngleDeg, ///< 旋转的角度
    const FVector & Axis  ///< 围绕的旋转轴
) con

Tick 函数的定义

// Called every frame
void ARotatingAngleAxis::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

	FVector NewLocation = FVector (0,0,800);

	AngleAxis += DeltaTime * Multiplier;

	if(AngleAxis >= 360.0f)
	{
		AngleAxis = 0;
	}

	FVector RotateValue = Dimensions.RotateAngleAxis(AngleAxis, AxisVector);

	GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Red, FString::Printf(TEXT("RotateValue: %s"), *RotateValue.ToString()));
	GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Green, FString::Printf(TEXT("AngleAxis: %f"), AngleAxis));

	NewLocation.X += RotateValue.X;
	NewLocation.Y += RotateValue.Y;
	NewLocation.Z += RotateValue.Z;

	SetActorLocation(NewLocation, false, 0, ETeleportType::None);

}

完整的 cpp 代码如下

#include "RotatingAngleAxis.h"

// Sets default values
ARotatingAngleAxis::ARotatingAngleAxis()
{
 	// Set this actor to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;

	Dimensions = FVector (300, 0, 0);
	AxisVector = FVector (0, 0, 1);
	Multiplier = 50.f;

}

// Called when the game starts or when spawned
void ARotatingAngleAxis::BeginPlay()
{
	Super::BeginPlay();

}

// Called every frame
void ARotatingAngleAxis::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

	FVector NewLocation = FVector (0,0,800);

	AngleAxis += DeltaTime * Multiplier;

	if(AngleAxis >= 360.0f)
	{
		AngleAxis = 0;
	}


	FVector myCharacter = GetWorld()->GetFirstPlayerController()->GetPawn()->GetActorLocation();

	FVector RotateValue = Dimensions.RotateAngleAxis(AngleAxis, AxisVector);

	GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Red, FString::Printf(TEXT("RotateValue: %s"), *RotateValue.ToString()));
	GEngine->AddOnScreenDebugMessage(-1, 5.f, FColor::Green, FString::Printf(TEXT("AngleAxis: %f"), AngleAxis));

	NewLocation.X += RotateValue.X;
	NewLocation.Y += RotateValue.Y;
	NewLocation.Z += RotateValue.Z;

	SetActorLocation(NewLocation, false, 0, ETeleportType::None);

}

编译代码。将新 actor 拖放到游戏世界中。向 actor 添加一个静态网格组件（比如立方体）。当你按下 play 时，actor 会找到并绕着给定的矢量点旋转。。

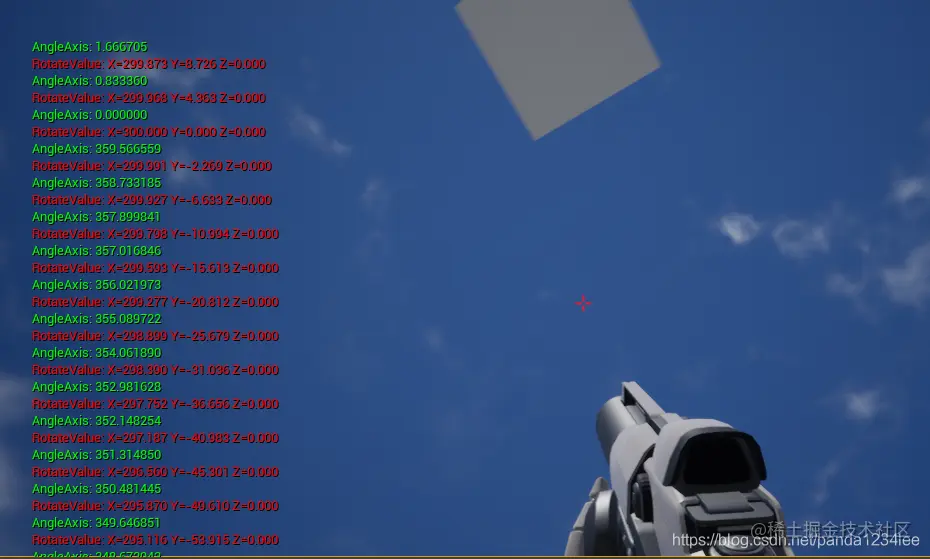

运行效果如下

​
