1.第一步

创建好项目，要创建原理图，PCB图，PCB库，原理图库

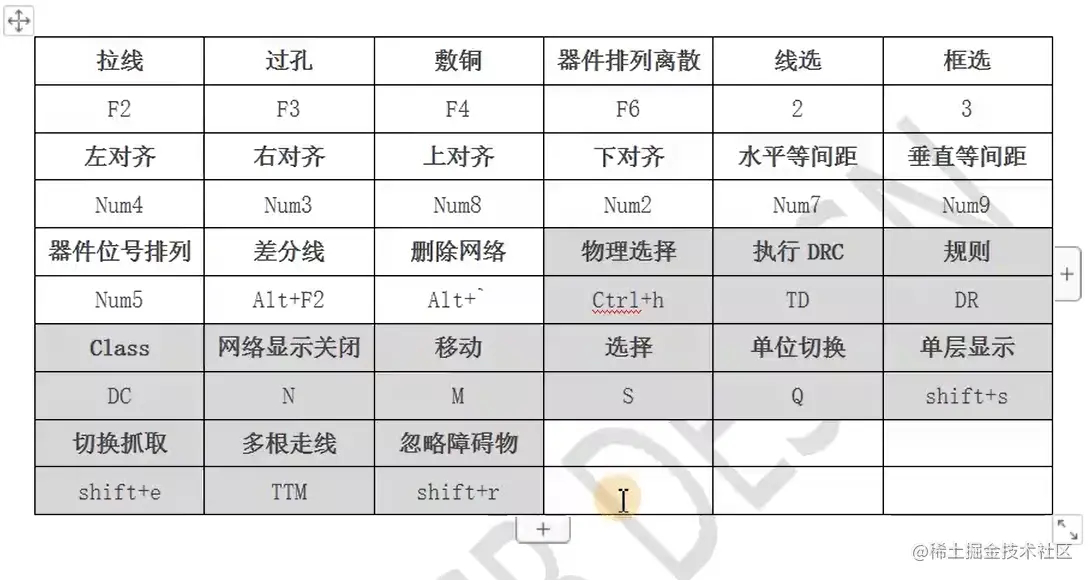

2.第二步常用的快捷键

crtl+D打开view configuration

TC用于布局的时候分开页面从pcb中定位到原理图 TOC用于PCB布局的时候进行框选的

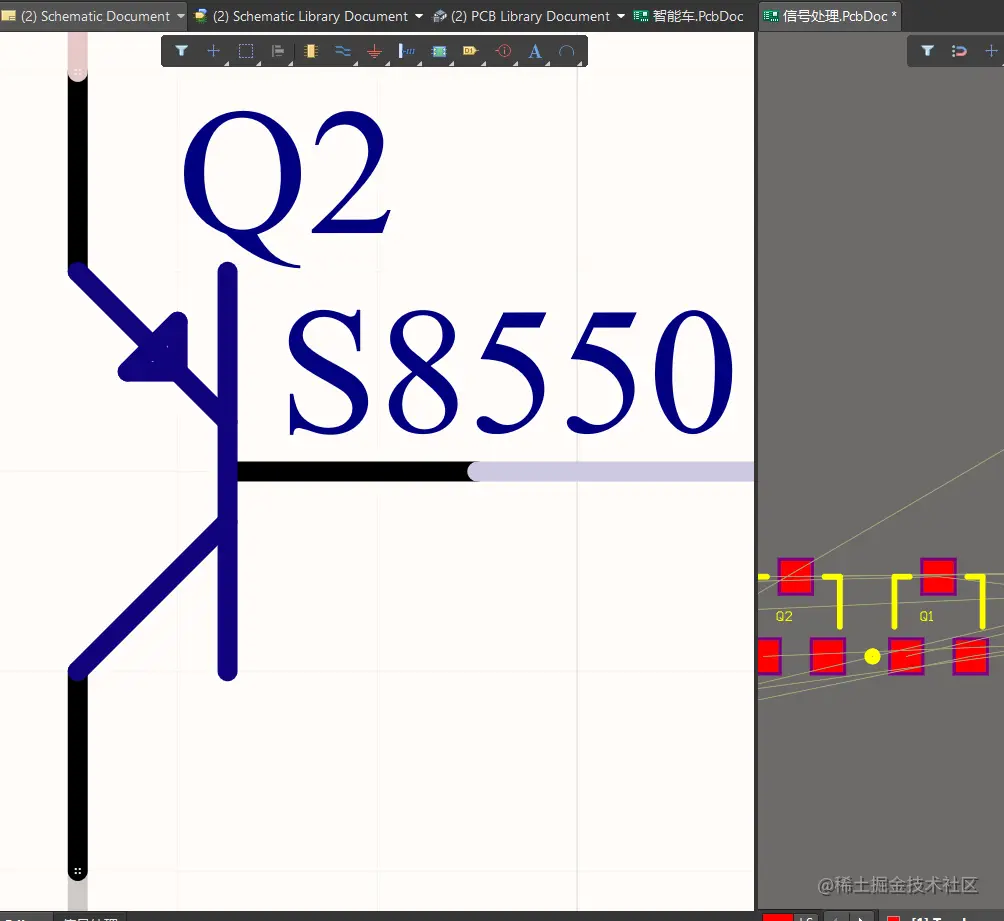

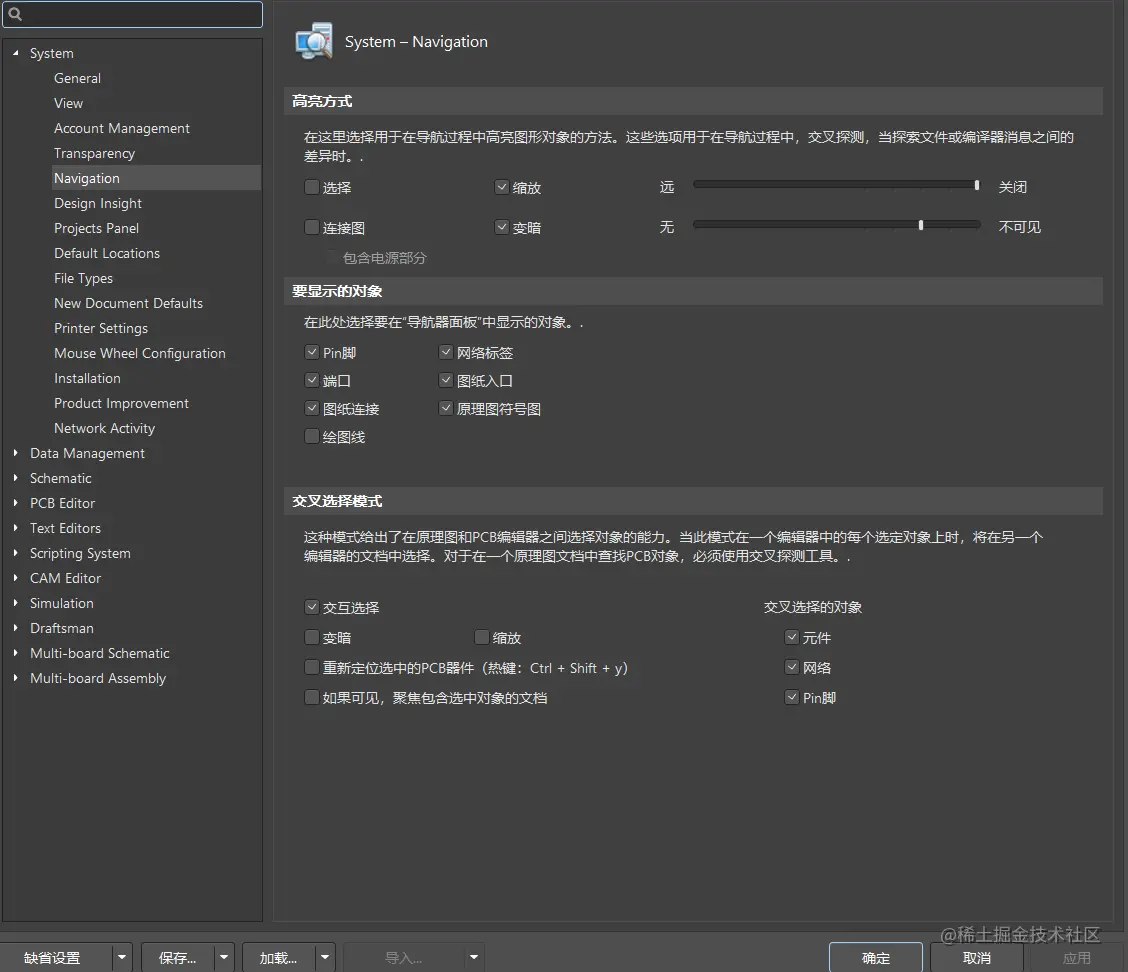

3.处理选中原理图，也选中pcb图

3.技巧

在设置铺铜的规则中的时候，如果是为了手工焊就用十字连接（铜散热快，防止散热快，造成虚焊）如果是回流或者是为了信号好，就用全连接。实用快捷键，L用来设置显示的层 N用来关闭飞线和打开飞线

4.疑问的解答

从原理图中导入到pcb中出现room就是每个原理图的那份框框（粉色的）

加入通孔是贯通于每个层，四层，6层，8层板都是一样的歌者电源层和地信号层

5.滤波器设计

这里主要是运放的选型：主要是在第四讲参照B站的唐老师讲电赛 www.bilibili.com/video/BV1qJ…

6. tina仿真软件

这里出现了multisim不能导入TI公司的运放型号，所以采用了TI自己公司的Tina，来进行仿真，在下载过程中不知道为什么TI官网不能下载，然后就在硬件工程师看海的公众号下找到了安装包。然后我要用的OPA2189型号没有得导入，这里参考别人的方法

bbs.hifidiy.net/forum.php?m…

7. 这里最后是在PCB设计的时候要加缝合孔

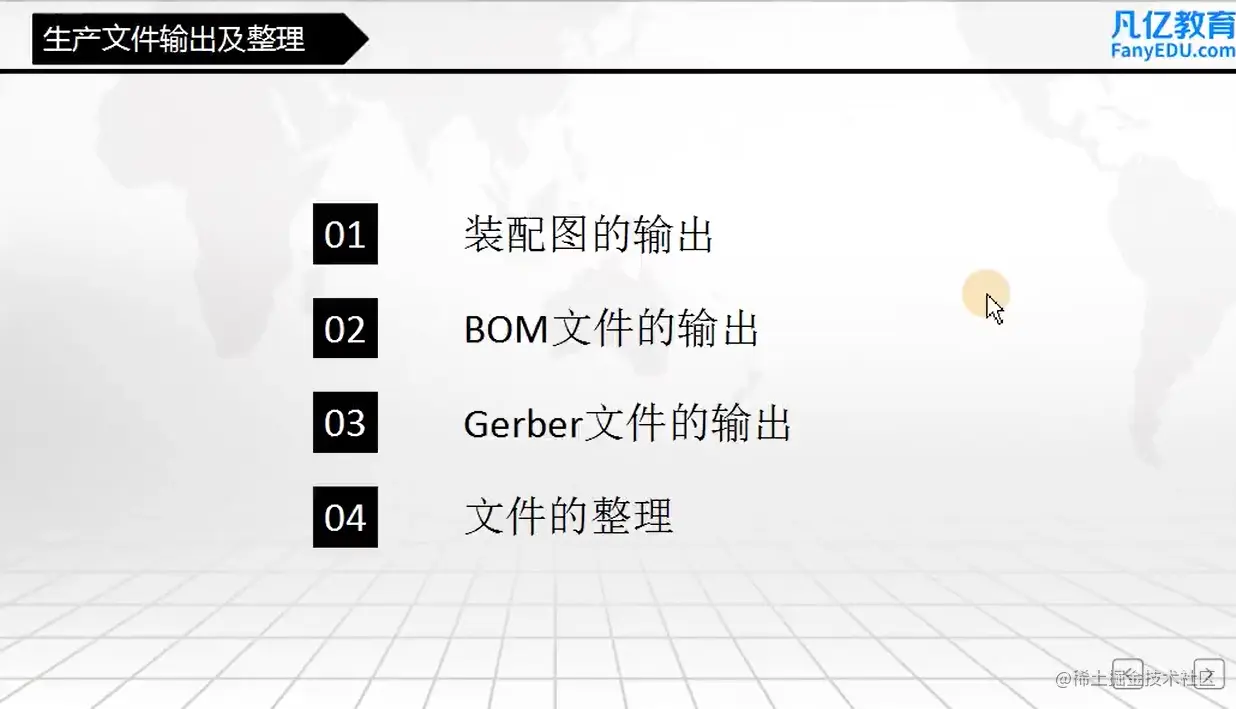

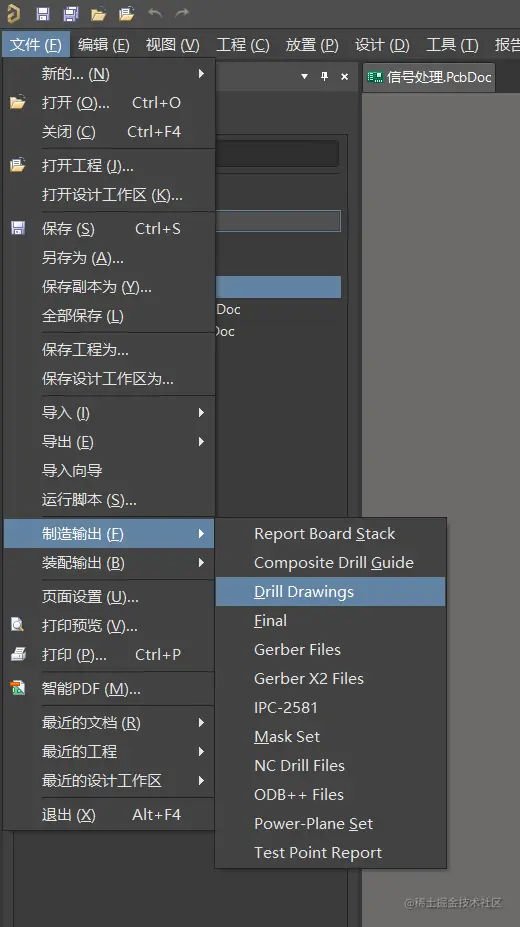

8. 生产文件的输出

这里输出装配输出中的第一个第二个（坐标文件发给贴片厂的）和第三个（IPC网表用于板厂进行连接的测试）制造输出的 Gerber Files NC Drills Files

9.相关的一些视频

（一块PCB板的诞生） www.bilibili.com/video/av531… 有关can总线www.bilibili.com/video/BV1gD…

10. 多路选择器的选择

多路选择器做的比较好的是ADI和美信公司这里列举下一些芯片，ADG1406，ADG1407，max396。这里有唐老师的视频 www.bilibili.com/video/BV1EJ…

多路模拟开关的选择指标 www.elecfans.com/monijishu/m…

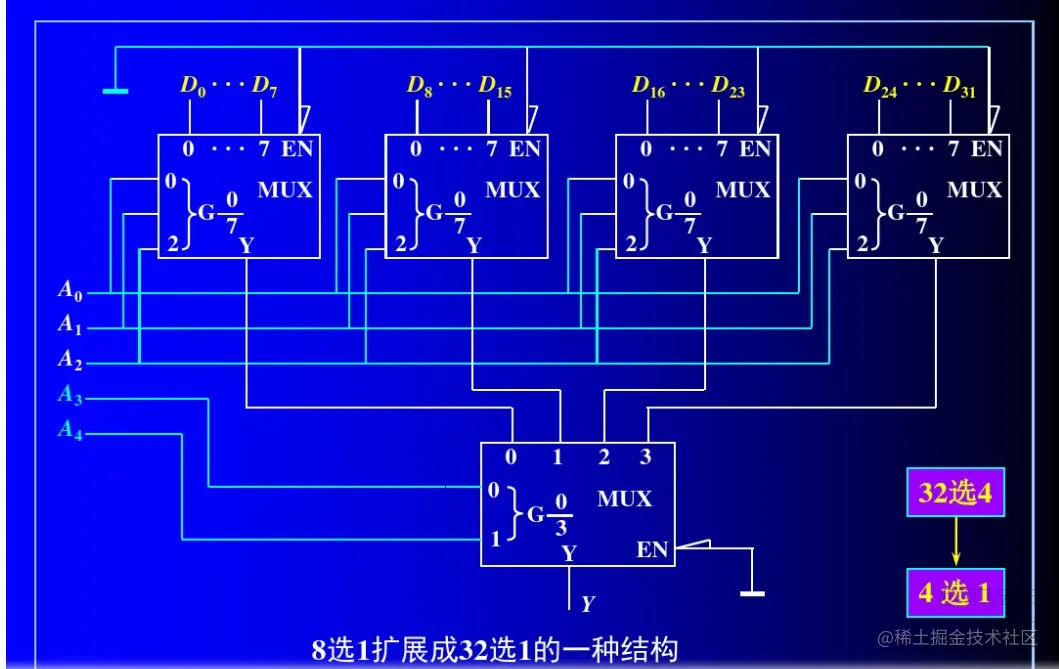

多路选择中的级联问题

参考这个文档 wenku.baidu.com/view/55aa48…

11.机智云WiFi固件烧写出现的问题

主要是首先下载esp8266中的网址www.espressif.com/zh-hans/sup… 但是最新的运行python环境时候会出现

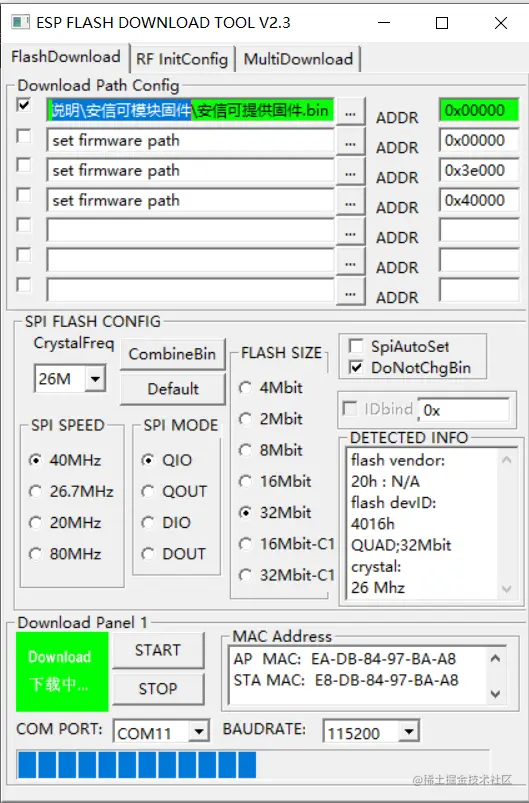

解决方法是换了前一个版本的烧写工具就不会出现问题了也是在乐鑫的官网找到的，暂时忘了，具体在那个界面（不好找）

烧写时候的硬件连接顺序是根据机智云官网的连接 docs.gizwits.com/zh-cn/devic…
在连接esp8266模块的时候出现的一些烧写固件中对应的厂家安信可12F和汇思锐12H不同的烧写选择 blog.csdn.net/tichimi3375…
学习资料 www.bilibili.com/video/BV1EZ…

12.阿里云物联网MQTT

学习视频

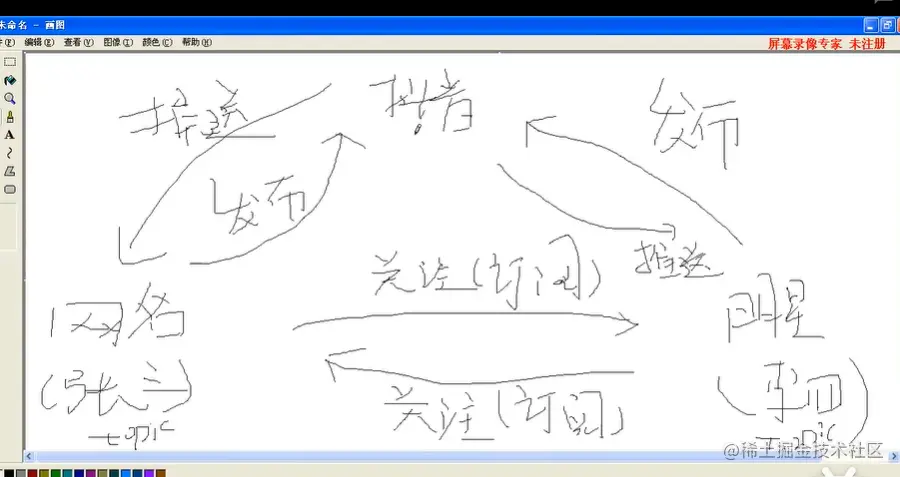

超纬电子：主要看MQTT协议和阿里云 www.bilibili.com/video/BV16E… www.bilibili.com/video/BV1XJ…

蚂蚁工厂：主要是学习工程代码的整个流程 www.bilibili.com/video/BV1eh…

物联网教程：立创EDA www.bilibili.com/video/BV1dJ…

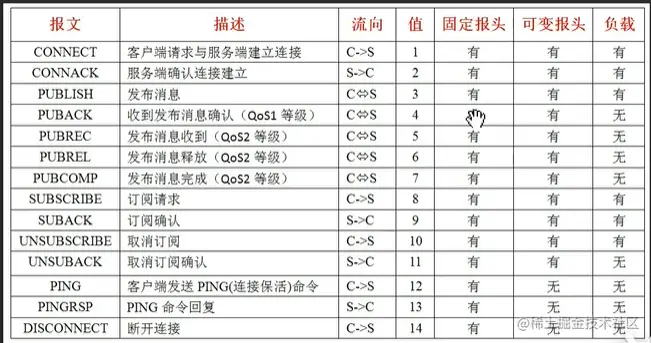

MQTT文档 mcxiaoke.gitbooks.io/mqtt-cn/con…

阿里云中的数据转发（云产品流转介绍）：用于配置规则转发设置----写毕业论文可用

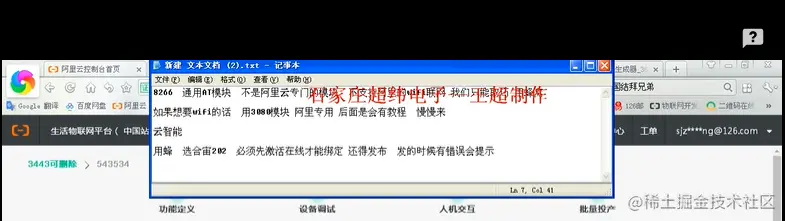

在阿里云中进行配网的过程中需要注意一些问题

2. AT固件烧写

正原子点的wifi模块

13.有关湿度传感器的选择

湿度温度传感有几种，温湿度一体的用IIC输出来的有
   1.IIC的常用的DHT11、AHT20 DHT11/DHT12/AM2320/SHT20/SHT30
   2.直接出来的是电压值的模拟信号HIH-4000-003 HONEYWELL以及韩国Samyoung的温湿度传感模块HTW-211、还有HTG3535CH
   如何选择温湿度传感器
   http://www.elecfans.com/d/1294460.html

有关AHT20的stm32资料blog.csdn.net/Mark_md/art…

有关AHT20的PCB和原理图设计 blog.csdn.net/lee_goi/art…

通过比较因为HIH-4000-003 HONEYWELL和HTW-211是直接ADC采集的模拟信号，但是因为个头比较大不太适合用于压疮监测，所以综合考虑选择AHT20分辨率温度是0.01，精度是+-0.3度，湿度分辨率为0.024%RH，精度为+-2%（这个算不错了）

有关IIC总线挂接从机的编程参考 blog.csdn.net/qq_21291397…
AHT20+stm32源码

压疮信号处理电路和上传阿里云
