应用安装源码阅读指南（上）

Illussions
912 阅读12分钟

前一篇Android 开机应用扫描指南其实专注的是系统应用的安装，有一些安装的细节忽略掉了。而应用安装的部分则要更加复杂一些，由于应用安装的源码过程很长，所以分为三个部分，第一部分是从安装界面到安装服务，第二部分则是说一下AppBundle和adb安装应用的逻辑，第三部分则集中在PackageManagerService中

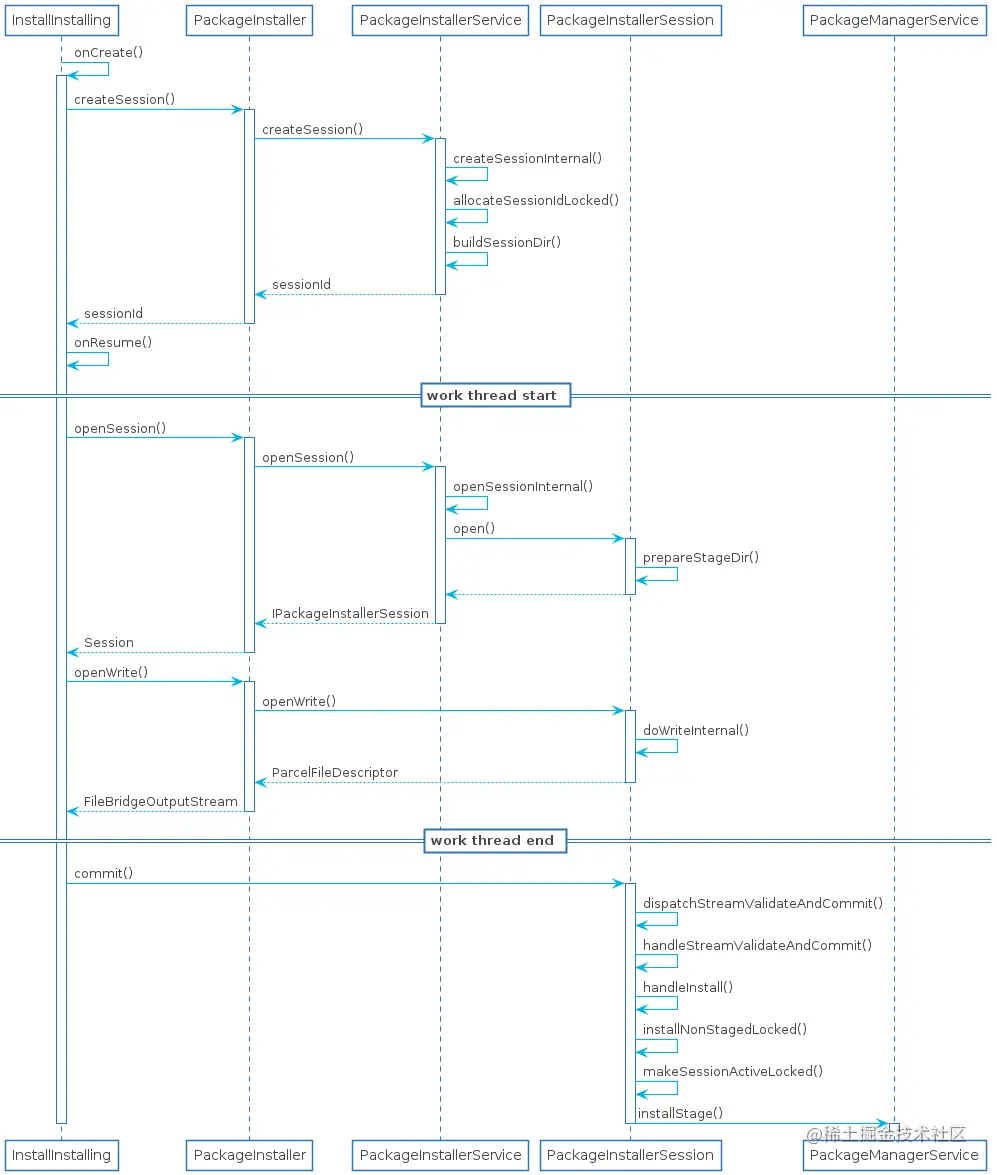

UML时序图

install-package-sequence.png 从时序图中看安装过程对Session的处理分为三个部分

  1. 创建Session
  2. 以Session为单位拷贝文件到一个临时目录中
  3. 终止拷贝，提交给PackageManagerService解析和扫描

IntallInstalling.onCreate()

当用户点击文件夹中apk进行安装时(前提是文件管理应用已获取到安装应用的权限)会经过三个界面，分别是PackageInstallerActivity(是否确认安装)、InstallInstalling(安装进度条)、InstallSuccess(显示完成、打开)，我们着重看一下InstallInstalling的逻辑，这部分才是和安装服务有交互的

在onCreate()中，最重要的逻辑便是创建Session，安装服务安装应用是以Session为单位的，这样做的目的主要就是为了AppBundle服务，可以一次性安装多个apk，接下来看一下onCreate()的逻辑

  1. 调用Intent.getData()获取应用的URI，一般都是文件管理器或者应用商店传递过来的
  2. 判断scheme是否为package，如果是一般文件管理器传递过来的scheme都是file类型，所以这里猜测应该是为了在某种情况下中断了安装(例如用户强行关机)而设计的断点安装方案，这里一般认为是false
  3. 创建安装进度条的dialog
  4. 初始化创建Session的参数SessionParams，看一下有哪些参数，列举都是下面会用到的参数
    1. mode = MODE_FULL_INSTALL
    2. installFlags = PackageManager.INSTALL_FULL_APP
    3. installReason = INSTALL_REASON_USER
    4. installLocation由apk指定，默认是安装在应用内部，installLocation只是指定的模式，并不是可以指定路径
  5. 创建安装结果的监听者，如果安装成功则会跳转到InstallSuccess界面，否则则会跳转到安装失败的界面，这里面也用了一个xml来保存监听者，猜测和上面scheme是相同的原因
  6. 调用PackageInstaller.createSession()创建Session
  7. 初始化一个InstallSessionCallback，这个Callback是为了记录安装进度的

接下来看一下创建session的逻辑

PackageInstallerService.createSessionInternal()

创建session的方法最终是调用到createSessionInternal()，看一下这块的逻辑

  1. 检查权限
    1. 检查PackageInstaller是否有INTERACT_ACROSS_USERS_FULL权限
    2. 检查当前用户是否有安装应用的权限，需要说明的是，普通应用的安装是针对单个用户，可能这部分感知不强，但如果切换用户的话，之前安装的应用会全部消失
    3. 其他的权限
  2. 重新设置SessionParams.installFlags
    1. 检查是不是通过adb安装来确定installFlags是否要添加INSTALL_FROM_ADB和INSTALL_REPLACE_EXISTING等
    2. originatingUid不知道是个干嘛的
    3. 检查是不是userdebug或者是adb安装来确定是否要添加INSTALL_ALLOW_DOWNGRADE(允许向下降级)
    4. 检查是不是可以禁止验证，主要是对apk进行病毒扫描之类的
    5. isMultiPackage()检查是不是可以安装apex，这是Google新出的一种安装包格式，用于对系统级别的bin升级，例如adb
    6. 对installLocation进行确定，这里假设是else分支，之前没看到有设置过的
  3. 接下来要对Session分配sessionId
    1. 先获取一下当前active的Session总数，防止session过多导致异常
    2. 调用allocateSessionIdLocked()生成新的sessionId，这个方法的逻辑也比较简单，就是随机选择0-Interger.MAX_VALUE的最大值，如果已经存在就继续随机生成，直到连续32次都没选到，就会返回异常
  4. 调用buildSessionDir()确定Session的目录，用于作为存储apk的目录，最终生成的目录是/data/app/vmdl{sessionId}.tmp
  5. 最后初始化PackageInstallerSession作为服务端的Session，这里先认识几个比较重要的参数
    1. InstallThread的Looper，后面安装应用的时候要用到，子线程Handler所需要的
    2. sessionId，Session的唯一标志
    3. params ，就是之前创建的SessionParams
    4. stageDir，就是/data/app/vmdl{sessionId}.tmp
    5. mPrepared，是否已准备stageDir，值是false
    6. 后面的基本跟默认值差不多，可以认为是未初始化
  6. 固化PackageInstallerSession，将Session加入到SparseArray中，并将其写入到xml中方便查找，可以通过sessionId找到对应的Session

InstallingAsyncTask.doInBackground()

在获取到sessionId之后，就可以开始安装过程，PackageInstaller是将其放在onResume()中初始化InstallingAsyncTask然后执行安装过程，首先是到子线程中的doInBackground()

  1. 调用PackageInstaller.openSession()获取到PackageInstaller.Session，注意这里不是之前创建session生成的PackageInstallerSession
  2. 开始拷贝文件，
    1. 首先是获取源apk文件的InputStream
    2. 接着调用PackageInstaller.Session.openWrite()获取OutputStream
    3. 每次读取1M字节的文件数据输送到Session，这边要特别注意，这里是通过socket发送到PackageInstallerSession之后，再写入文件当中

PackageInstaller.openSession()

这里的方法很简单调用PackageInstallerService.openSession()并对其做一层封装成PackageInstaller.Session

PackageInstallerService.openSessionInternal()

PackageInstallerService.openSession()最终会调用到这个方法，这里面的逻辑也比较简单，先从存储PackageInstallerSession的mSessions根据sessionId获取PackageInstallerSession，然后调用其open()方法

PackageInstallerSession.open()

回顾一下初始化PackageInstallerSession的参数就可以发现mPrepared = false，这个变量用于一个session同时安装多个apk判断stageDir是否创建，后面app bundle的安装会解释。stageDir = /data/app/vmdl{sessionId}.tmp，接着会调用prepareStageDir()创建这个目录并设置权限为775。

综上openSession()最主要的目的就是创建目录，并返回PackageInstallerSession实体给PackageInstaller，然后PackageInstaller对其进行重新封装了一个Session

PackageInstaller.Session.openWrite()

  1. ENABLE_REVOCABLE_FD是一种新型写的方式，目前还未普及
  2. 调用PackageInstallerSession.openWrite()获取ParcelFileDescriptor，这个文件描述符指向的是/data/app/vmdl{sessionId}.tmp/PackageInstaller
  3. 初始化FileBridgeOutputStream并返回

PackageInstallerSession.doWriteInternal()

PackageInstallerSession.openWrite()最终调用到PackageInstallerSession.doWriteInternal()，

  1. 初始化FileBridge，并将其加入一个ArrayList中，加入到List中自然是为了统一清理，因为它是一个线程
  2. 调用FileUtils.isValidExtFilename()判断文件名是否有效，文件命名需要符合ext4的文件系统的命名规范
  3. 创建文件，设置权限，最后调用StorageManager.allocateBytes()预先分配好和需要拷贝apk一样大小的字节，这是为了快速写入文件
  4. incomingFd是为了adb安装设计的，因为是相同进程，所以可以直接拷贝到stageDir中，这个ENABLE_REVOCABLE_FD还未搞清楚，暂时就不讨论了
  5. 调用FileBridge.setTargetFile()和FileBridge.start()方法启动线程，调用FileBridge.getClientSocket()返回客户端socket

FileBridge初始化

FileBridge继承自Thread，就是一个线程，它在构造函数中创建一对socket，包括服务端和客户端，对应的应该就是Linux里面的socketpair()，是可以在进程间传递文件描述符的一种机制，具体的机制我也还没太弄懂，主要是socketpair()是在父子进程间通信，不同进程的文件描述符应当是不共享的，除了0，1，2这三个标准流，不过这种方式倒是值得学习一番，以后想要在不同进程间写文件可以考虑这种方式，它的优势在于速度比tcp socket要快两倍左右。目前我暂且将其认为是c/s的socket，client是InstallInstalling进程，server端是PackageInstallerSession，拷贝apk的过程大致如下：

  1. 通过socketpair()建立双工通道
  2. 服务端阻塞在线程中等待数据传递
  3. 将client socket的文件描述符传递给PackageInstaller
  4. PackageInstaller通过文件描述符创建OutputStream
  5. InstallInstalling往OutputStream写入数据，其实相当于往socket通道中写入数据
  6. 服务端socket接收到命令和数据之后，写入到文件当中
  7. 客户端关闭，服务端也关闭

接下来我们先回到InstallingAsyncTask.doInBackground()看一下OutputStream是怎么写的，需要注意Session.openWrite()返回的是FileBridge.FileBridgeOutputStream

FileBridge.FileBridgeOutputStream.write()

这里对应的就是doInBackground()中的out.write(buffer, 0, numRead);，注意此时是运行在PackageInstaller进程中

  1. check一下byteCount和offset有没有超出边界，不必太过在意
  2. 将CMD_WRITE命令对应的1设置到mTemp字节数组中，这是个8字节的数组
  3. 将要写入的文件长度byteCount设置到mTemp中，往后偏移4字节，前面4字节是命令
  4. 将buffer和mTemp都传给服务端

FileBridge.run()

在线程中不停的接收命令和数据，并将其写入到/data/app/vmdl{sessionId}.tmp/PackageInstaller文件当中，直到客户端调用了close命令。需要注意的是怎么写的就需要怎么读，并且此时是运行在PackageInstallerSession进程中

  1. 每次读取8个字节到到temp字节数组中，虽然temp字节数组大小是8k，但只读8个字节
  2. 首先获取的是命令，即之前写的CMD_WRITE，按照之前约定的大端协议解析出来
  3. 接下来获取长度，byteCount
  4. 最后获取文件字节，每8KB位1组，然后写入到文件当中

InstallInstalling.onPostExecute()

在将文件拷贝之后，接下来就可以交给PackageManagerService进行安装了，

  1. 设置安装结果的回调广播，当安装成功或者失败会发出广播进行通知界面
  2. 调用PackageInstaller.Session.commit()方法提交给PackageInstallerSession继续进行处理

PackageInstallerSession.commit()

在提交到PackageInstallerService之前还有一些工作要进行

  1. 调用hasParentSessionId(isMultiPackage())，判断是不是子session，子session依赖于父session，不能单独提交
  2. 调用markAsSealed()判断调用commit()的进程是否合法，最主要还是通过uid来判断
  3. 调用dispatchStreamValidateAndCommit()发送MSG_STREAM_VALIDATE_AND_COMMIT消息，这里是为了将提交切换到子线程

PackageInstallerSession.handleStreamValidateAndCommit()

子线程收到消息后直接调用了handleStreamValidateAndCommit()这部分逻辑如下

  1. 调用streamValidateAndCommit()验证传递过来的apk是不是和之前创建的session的参数是不是一样的
  2. 判断是不是multipackage，忽略这部分的逻辑
  3. 给当前的子线程发送个MSG_INSTALL消息

PackInstallerSession.streamValidateAndCommit()

做了两件事情

  1. 调用streamAndValidateLocked()进行进一步校验
  2. 更新InstallInstalling的进度条至80%

PackageInstallerSession.streamAndValidateLocked()

  1. params.isMultiPackage这里为false
  2. prepareDataLoaderLocked()也是false，虽然没有接触过，但是从函数名称中可以看出，这应该是同网络进行安装应用的一种方式
  3. isApexInstallation()也是false，apex是专门为了底层进程更新，暂时可以忽略，还没搞懂它是怎么做的
  4. 调用validateApkInstallLocked()进行apk验证
  5. params.isStaged为false，之前在InstallInstalling中没有设置过这一属性

PackageInstallerSession.validateApkInstallLocked()

先说结论，方法里面其实做了三件事情

  1. 判断SessionParams和拷贝的apk是不是相同的，有一种情况例外就是当使用adb安装的时候它是空，这种不用进行判断
  2. 判断有没有签名，Android规定没有签名不能安装，其实也很好理解，万一没有签名的应用安装了，之后无法对软件进行溯源，没法判断后面安装的是不是恶意软件
  3. 重命名，对于主apk命名为base.apk，对于app bundle的apk命名为split_{splitname}.apk，所以之前写入的PackageInstaller将会被命名为base.apk

接下来对逻辑进一步分析：

  1. 调用PackageManagerService.getPackageInfo()尝试获取应用的packageInfo，没有安装过应用所以是null
  2. 判断params.mode == SessionParams.MODE_INHERIT_EXISTING，对应前面InstallInstalling设置的是MODE_FULL_INSTALL所以为false
  3. 从上面也很容易得出mVerityFound也是false
  4. 调用getRemovedFilesLocked()和getAddedApksLocked()获取stageDir中的文件removedFiles和addedFiles
    1. 对于addedFiles，过滤条件为非目录，非移除apk(后缀为.removed)，非dex元数据文件(后缀为.dm)，非签名文件(后缀为.fsv_sig)
    2. 对于removedFiles，过滤条件为非目录并且要为移除apk(后缀为.removed)
  5. 然后对其进行一一解析，主要获取packageName, versionCode, signingDetails
  6. 如果上面packageName, versionCode, signingDetails如果之前SessionParams中没有设置过(adb 安装方式)，那就设置成解析的，如果SessionParams设置过了，那就必须保证相同，否则以Session为单位安装的却不是同一个应用可能会造成漏洞
  7. 调用resolveAndStageFile()进行重命名，主apk重命名为base.apk(splitName为null)，分apk为split_splitName.apk(splitName不为null)
  8. 判断removeSplitList.size() > 0，这里为false，是为了用户可能提交错了splitapk准备的
  9. 判断params.mode == SessionParams.MODE_FULL_INSTALL，这里为true，继续判断stagedSplits.contains(null)，这里其实是判断是不是包含base.apk，base.apk它的split name 为null
  10. 接下来的一些流程没有什么可以需要说明
    1. baseApk.useEmbeddedDex这是APK自己的定义的一种属性，作用暂时未知
    2. baseApk.isSplitRequired && stagedSplits.size() <= 1，baseapk要求有splitapk，但是没有安装，则安装失败

至此，所有针对客户端传过来的apk文件校验均已完成

PackageInstallerSession.handleInstall()

回头看PackageInstallerSession.handleStreamValidateAndCommit()这部分的逻辑，在完成校验过后发送了一个MSG_INSTALL的消息，对应就是handleInstall()方法

  1. 判断isInstallerDeviceOwnerOrAffiliatedProfileOwnerLocked()判断安装应用者是不是DeviceOwner应用或者是DeviceProfiler，这个权限和DeviceAdmin还不一样，是条件非常苛刻的两个应用，具体的需要看DevicePolicyManager相关的问题
  2. 判断params.isStaged，默认是false，暂且不管
  3. 判断isApexInstallation()，apex应用，专给play store应用安装
  4. 调用installNonStagedLocked()进行安装，至于参数childSessions暂且认定它是空的

PackageInstallerSession.installNonStagedLocked()

  1. 调用makeSessionActiveLocked()激活session，其实是创建了一个新的Session，PackageManagerService.ActiveInstallSession，这样做的目的个人猜测应该是为了减少session大小
  2. 判断isMultiPackage()，这里默认为false，之后调用到PackageManagerService.installStage()

PackageInstallerSession.makeSessionActiveLocked()

  1. 对一些条件mRelinquished, mDestroyed, mSealed，进行判断
  2. 判断needToAskForPermissionsLocked()是否需要申请权限，这里无需申请即可
  3. 判断params.mode == SessionParams.MODE_INHERIT_EXISTING，之前使用的是MODE_FULL_INSTALL，无需看里面的逻辑
  4. 调用computeProgressLocked()重新计算progress，这次是从80%推到90%
  5. 调用extractNativeLibraries()这部分不太懂，暂不分析
  6. 创建Observer进行监听PackageManagerService的安装结果，并反馈给InstallInstalling
  7. 判断params.installFlags & PackageManager.INSTALL_ALL_USERS，对于adb安装是给所有用户的，但是对于Google play 或者 PackageInstaller安装是个单个用户的
  8. 初始化PackageManagerService.ActiveInstallSession

总结

最后稍微总结一下，从PackageInstaller应用到PackageInstallerSession总共需要弄以下三点

  1. 为什么以Session为单位安装应用
  2. apk文件是怎么拷贝过去的，之后又做了什么处理
  3. 各种错误的验证条件，非专门需要对这部分进行定制否则无需了解过深
