边学边译JS工作机制--11. 渲染引擎以及性能优化建议

可乐三分糖
476 阅读10分钟

本系列其他译文请看JS工作机制 - 小白1991的专栏 - 掘金 (juejin.cn)
本章阅读指数：5
本章跟日常工作相关性很强，实用性也很强，阅读的难度也不高。建议阅读

迄今为止，我们主要讨论的是JS语言的特性。

但是当构建App时，代码是需要跟它所处的环境进行交互的。理解环境的原理和构成，能让你构建更好的app，也能为发布之后潜在的问题做好准备

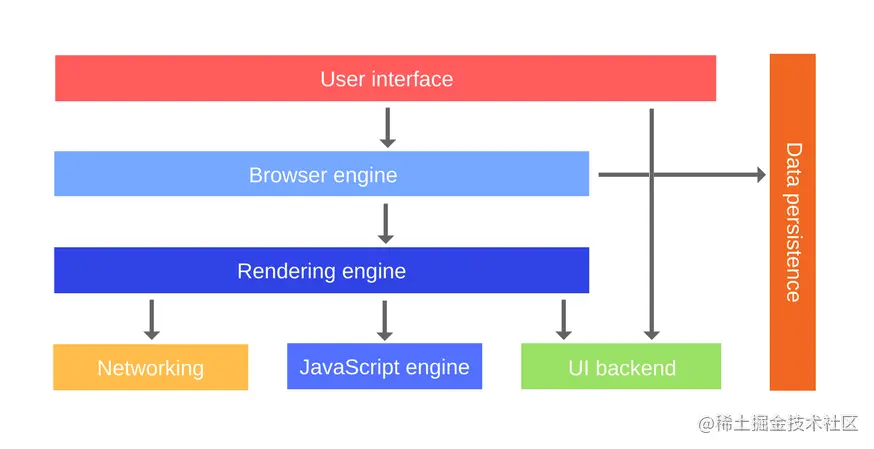

来看看浏览器环境的主要组成吧：

  • 用户接口: 包含地址栏，前进/返回的按钮，书签等等。基本上是你能在浏览器上看到的每一个部分，除了网页本身所在是窗口

  • 浏览器具引擎: 处理用户接口和原先引擎之间的交互

  • 渲染引擎: 渲染网页显示.渲染引擎解析了HTML和CSS文件，并把解析的内容显示到屏幕

  • 网络:这里是网络调用（比如XHR请求），这些网络调用是基于跨平台的接口实现的

  • 后台UI:用来绘制核心部件，比如沙箱和视窗。后台暴露了无平台声明的接口，底层是使用了操作系统的UI方法。

  • JS引擎:代码执行的地方，之前第5章讨论过。

  • 数据持久化: 你的App或许需要在本地存储数据，支持的存储机制包括 localStorage, indexDB, WebSQL and FileSystem.

这一章，我们会研究一下渲染引擎，因为它是处理了HTML和CSS的解析和可视化，这些是大多数的 JavaScript 应用需要持续进行交互的方面。

渲染引擎总览

渲染引擎的主要责任是，在浏览器中显示请求的页面。 渲染引擎可以显示HTML，XML，图像。如果你使用了额外的插件，浏览器也可以显示其他类型的文档比如PDF。

渲染引擎

跟JS引擎类似，不同的浏览器使用了不同的渲染引擎。这里是一些流行的：

  • Gecko — Firefox
  • WebKit — Safari
  • Blink — Chrome, Opera (from version 15 onwards)

渲染流程

渲染引擎接受网络层传递请求文档的内容。


构建DOM树

渲染引擎是第一步是解析HTML文档，然后转换被解析的元素到DOM 树真实的DOM 节点

假如有文本要输入：

<html>
  <head>
    <meta charset="UTF-8">
    <link rel="stylesheet" type="text/css" href="theme.css">
  </head>
  <body>
    <p> Hello, <span> friend! </span> </p>
    <div>
      <img src="smiley.gif" alt="Smiley face" height="42" width="42">
    </div>
  </body>
</html>

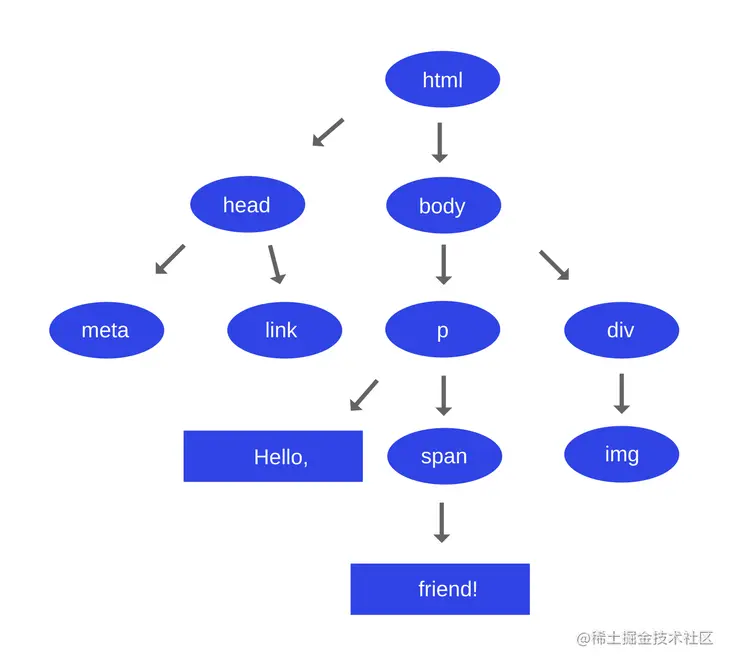

这个HTML的DOM树长这样： image.png

每一个元素都是直接包含的所有元素的父节点。

构建CSSOM树

CSSOM 是CSS Object Model的简称。当浏览器构建页面DOM时，它在head区域遇到了一个link 标记指向外部theme.css 脚本。引擎猜测需要渲染页面的资源，它立刻发送一个请求。 假如theme.css文件长这样

body {
  font-size: 16px;
}

p {
  font-weight: bold;
}

span {
  color: red;
}

p span {
  display: none;
}

img {
  float: right;
}

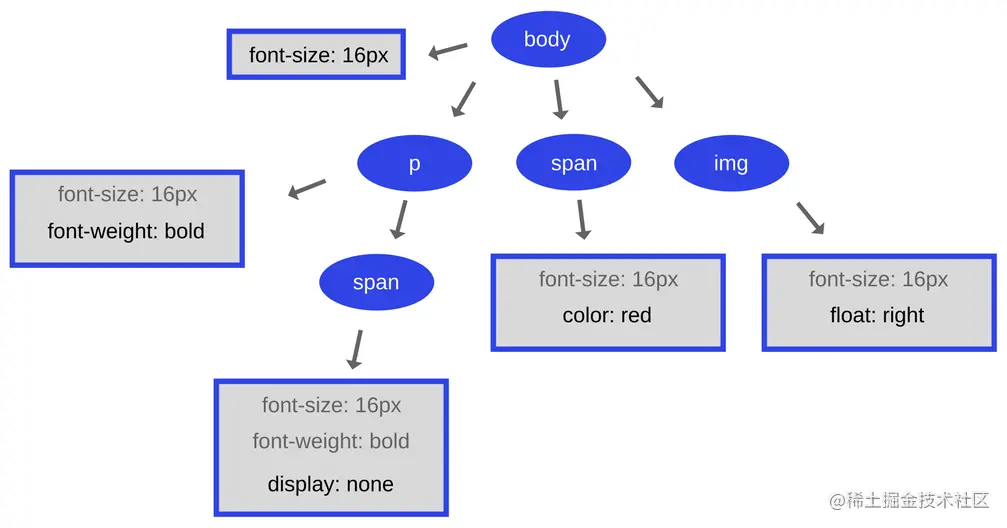

和HTML一起，引擎需要转换CSS到CSSOM--这样可以和浏览器一起工作。CSSOM长这样： image.png

为什么CSSOM是一个树结构？当计算一个节点在页面上的最终样式时，浏览器先按照节点的一般规则（例如，如果节点是body元素的子节点，那么会应用所有的body样式），然后通过页数的会泽来递归优化计算过的样式。

看看我们给出的案例。body元素中span中包含的任意文本，尺寸都是16px，都是红色。这些样式是继承body元素的。如果span元素是p元素的子节点，那么它的内容是不会显示的，因为给他制定了更加明确的样式。（display:none）

注意上面的树不是一个完全的CSSOM树，只是显示了我们在样式脚本中重写的。每一个浏览器都提供了一个默认的样式集，也就是用户代理样式---当我们什么都不写时，看到的样式就是它提供的。案例中的样式只是简单的重写了他们的默认样式。

构建渲染树

HTML 中的可视化指令和 CSSOM 树的样式数据结合起来创建渲染树。

渲染树是一个可视化元素构建的树，按照它们将在平面上显示的顺序构建。它是HTML和对应的CSS的视觉表征。树的意义是让网页内容能在页面上按照正确的顺序绘制。 渲染树中每一个节点，在Webkit中都是一个渲染器或者渲染对象。

上面提到的DOM和CSSOM树的渲染树是这样子的：

image.png 为了构建渲染树，浏览器大概做了以下动作

  • 从DOM树的根部开始，遍历每一个可视节点。一些节点是不可视的（比如，脚本标记，meta标记等等），因为他们无法在渲染树中映射，所以被忽略了。这些节点通过样式隐藏然后也会被忽略。比如以上例子中的 span 节点，因为为其显式设置了 display: none 的样式。
  • 对每一个可视的节点，浏览器找到合适的CSSOM规则，然后应用它们。
  • 释放出包含内容及其经过计算的样式的可见节点

你可以看一下RenderObject的源码: github.com/WebKit/webk…

让我们看看这个类的核心元素

class RenderObject : public CachedImageClient {
  // Repaint the entire object.  Called when, e.g., the color of a border changes, or when a border
  // style changes.

  Node* node() const { ... }

  RenderStyle* style;  // the computed style
  const RenderStyle& style() const;

  ...
}

每一个渲染器表示一个矩形区域，通常是一个节点的CSS盒。它包含了几何信息，包含宽，高和位置。

渲染树的布局

当一个渲染器创建，添加到树中，它没有位置和尺寸信息。计算这些值得过程就是布局。

HTML使用一个流布局的模型，大多时间它可以一次性计算几何信息。坐标系统是相对于根渲染器的。这里使用 Top 和 left 坐标。

布局是一个递归的过程，它从根节点开始--对应于HTML文档的<html>元素。布局持续递归整个或者整个渲染器层级结构，为每个需要计算几何信息的渲染器计算其信息。

根渲染器的位置是0,0，它的标注的大小就是浏览器视窗可见部分（也就是视口）的尺寸。

启动布局程序，意味着给出每一个节点在屏幕上应该显示的具体位置。

绘制渲染树

在这个阶段，遍历渲染树，调用渲染器的paint()把内容现实到屏幕上。

绘制是全局或者渐进式的（类似布局）

  • 全局 —整个树被渲染.
  • 渐进式 — 只有一些渲染器改变，而不会影响整个树。渲染器让它所处的矩形区域失效，这引起了操作系统认为整个区域需要重绘，并生成一个paint事件。操作系统会很机智的把多个区域合并成一个。

理解绘制是渐进流程是很重要的。为了获取更好的UX，渲染引擎将会尽快显示内容到屏幕上。它不会等待所有的HTML解析之后去构建和布局渲染树。会优先解析和显示部分内容，与此同时持续处理从网络接收的剩下的内容项。

脚本和样式的处理顺序

当转换到一个<script>标签，脚本立刻被解析和执行。文档转换被暂停，直到脚本执行完。这意味这过程是同步 如果脚本是外部的，首先需要从网络中fetch（同步），在获取完成之前所有的解析都会停止 HTML5增加了一个选项去比较脚本为异步的，这样就可以在另一个线程中解析和执行。

优化渲染性能

如果要优化你的APP，这里有5个主要的区域你可以关注一下：

  1. JavaScript  -前面我们讨论过如何优化JS，同时不阻塞UI。渲染时，我们需要思考JS代码和DOM元素交互的方式。JS会创建很多UI的改变，尤其在SPA中。
  2. 样式计算 —这个过程，决定了你的元素会使用什么样的CSS规则。一旦规则定义了，他们会被应用和计算。
  3. 布局 —一旦浏览器知道元素要用什么规则，就开始计算元素需要占用多少空间，以及在浏览器屏幕中的位置。网页布局模型规定了，一个元素可以影响其他的。比如，<body>的宽度可以影响它所有子节点的宽度。这就导致，布局就算是计算密集型的。绘制会在多层中完成。
  4. 绘制 —这里是纹理被填充的地方。绘制文本，颜色，图像，边框，阴影等等，元素的每一个可视的部分。
  5. 合成 — 由于页面部分是在多层中绘制的，他们需要有序的在屏幕上绘制，才能正确的渲染页面。这个很重要，尤其是重叠元素。

优化JS

浏览器中JS经常视觉变化，尤其在SPA中。

为了提升渲染，你可以做以下一些优化：

  • 避免用setTimeout或者setInterval 进行视觉更新。他们将会在帧的任意时间调用callback，很可能在帧末尾。我们期望的是在帧开始时去触发视觉改动，这样不会丢帧。
  • 将长时间的JS运算放到WebWorker中，我们第三章讨论过。
  • 使用微任务处理跨帧的DOM改变。 这是为了预防当任务需要访问 DOM，而网络工作线程无法办到的情况的。这意味你需要拆分一个大任务到几个晓得任务中，然后根据不同的任务性质在 requestAnimationFrame , setTimeout, setInterval 中运行。

优化CSS

增加或者删除元素，改变属性等等都会让浏览器重新计算样式，重新布局整个或者部分页面。

优化渲染，可以这么做：

  • 降低选择器的复杂性。复杂的选择器会占用超过50%的时间开计算元素样式，剩下的时间才用来构建样式。
  • 减少必须产生样式计算的元素的个数。本质上，直接更改少数元素的样式而不是使整个页面的样式失效。

优化布局

对浏览器来说，布局重计算是非常重的。可以这样优化：

  • 尽可能减少布局数。当样式改变时，浏览器都会去插件是否需要布局重新计算。改变一些几何信息比如宽，高，位置等都会需要布局，所以尽可能减少改变这些属性。
  • 使用flexbox 替代老的布局方式，它的性能更好。
  • 拒绝强制同步布局。需要谨记，当JS运行时，前一帧的所有旧布局值都是已知且可查询的。此时使用box.offsetHeight不会有问题，但是如果你在访问前就改变了box的样式（比如给元素动态添加了CSS类）。浏览器将首先应用新的样式，然后调用布局。这个就非常耗时耗资源，尽力避免这样做。

优化绘制过程

这经常是最长时间运行的认为，所以尽量避免这么做。我们可以这样优化：

  • 改变除了透明度和transfroms的其他任意属性，都会引起绘制。所以谨慎使用。
  • 如果触发了布局，也会触发绘制，因为改变几何信息会引起元素的视觉改变
  • 通过提升层和动画编排来减少绘制区域。
