本文重点介绍导体RFID工业读写器|读卡器CK-S640-AP60S同轴与平行安装的（XY与YZ）通讯区域映射参考，可以让开软件工程师，电气工程师快速了解，上手RFID工业读写器|读卡器CK-S640-AP60S的安装与调试。
1. 通信区域映射参考

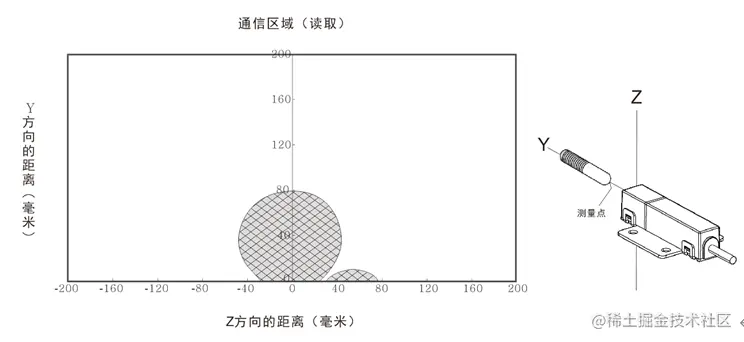

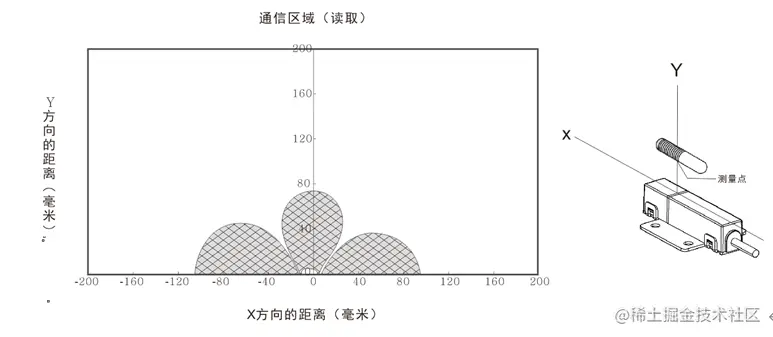

1.1 同轴安装XY
读取区域映射:
图 1
写入区域映射:
图 2

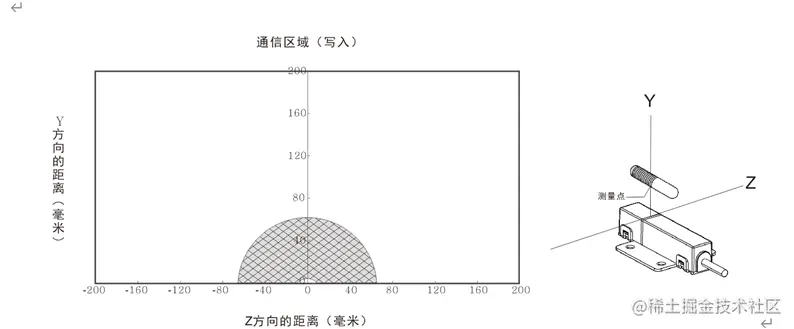

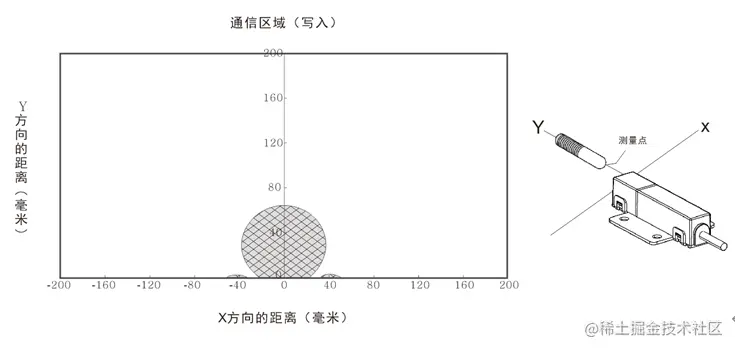

1.2 同轴安装YZ
读区域映射：
图3
写入区域映射：
图4

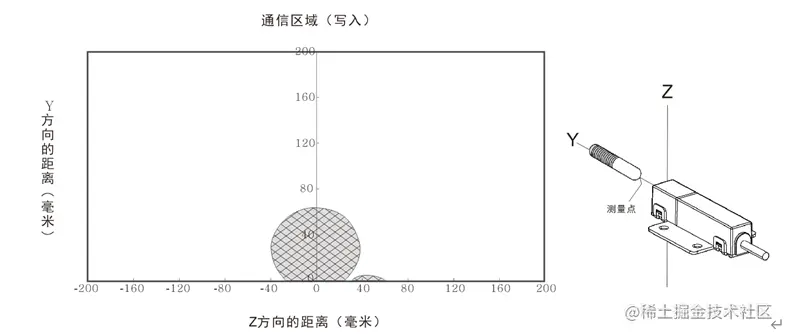

1.1 平行安装XY
读区域映射：
图 5
写入区域映射
图 6

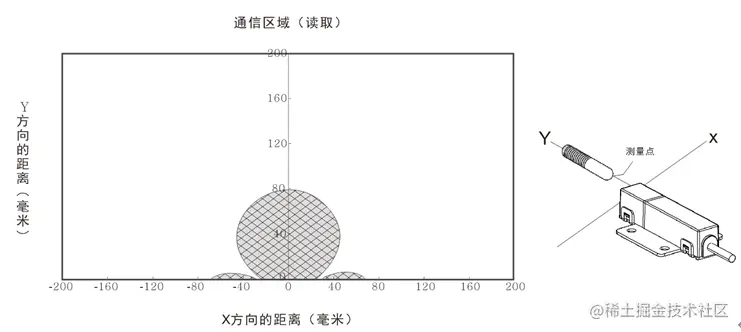

1.2 平行安装YZ
读区域映射：
图7
写入区域映射：
图 8
2. 机械尺寸
CK-S640-AP60S机械尺寸如下。
图 9.1结构示意图
