SVG 坐标系

2021.07.25 “烟花”来临，风雨大作。枯坐家中也是无趣。遂梳理下SVG坐标系相关的内容，以打发时间。

本文中前三个例子比较简单，从例四开始代码见这里.

HTML 坐标系

坐标系为了定位和确定尺寸。

定位使用元组（坐标）(x, y)表示，有坐标就一定需要原点。

尺寸用元组(width, height)表示，有尺寸就一定需要单位，用来表示图形在真实世界（for 计算机图形系统——显示器）的大小。

在使用浏览器显示元素的时候，所有的坐标都是基于浏览器viewport的左上角定位的，浏览器的渲染引擎会根据页面元素的CSS样式规则，计算出某个html元素的位置、大小（布局），着色（绘制）。<svg></svg>作为一个html元素标签自然也不例外，所以svg的显示位置，首先决定于svg标签在html文档流中的位置。

以下图为例：

  • 屏幕左上角为原点
  • svg元素坐标为(100, 300)，距离屏幕左边缘100，上边缘300，宽度为300，高度为150

上面说法中，缺失了一个很重要的元素就是单位，没有单位这些数值就没有意义。我们知道无论是svg还是html中的尺寸单位默认都是px，CSS支持其他的单位，最终这些单位都可以以某一规则转化成px。但CSS的px并非物理设备真实的像素，window.devicePixelRatio定义了不同设备真实像素和css px之间的转化关系。所以web页面中尺寸的单位转化逻辑大概如下图所示：

graph LR
  otherUnits[css units other than px]
  pxCss[css unints in px]
  pxPhysical[px of physical device]
  otherUnits -->|CSS rules| pxCss
  pxCss -->|devicePixelRatio| pxPhysical

加上单位后前面图中SVG元素的位置和尺寸便可完全确定。

在下面的讨论中，如无特殊说明，px是指CSS像素而非物理像素。

SVG 坐标系

SVG元素是放在HTML文档流中的，所以该元素本身的定位和尺寸完全按照HTML标准来确定。**SVG坐标系是为了确定svg内部元素的定位和尺寸，并且坐标和尺寸的单位可以不固定。**后者是SVG能够Scalable的根本原因。

以下面svg为例

<svg width="200" height="150" viewBox="0 0 200 150">
	<rect x="20" y="20" width="100" height="50" stroke="red" fill="white"/>
</svg>

该svg渲染出来如下图所示：

svg标签使用CSS添加了橙色边框，以提供视觉参考

例 1

通过rect标签的属性很容易知道矩形左上角定点的坐标为(20, 20)，矩形的宽为100，高为50，不带单位。横轴的正方向是→，纵轴的正方向是↓。

那么问题来了这些数字的单位是多少？

要回答这个问题，我们先来回答另一个问题，svg元素的宽高是多少，带单位？

这个答案很简单，随便google一下就知道svg标签的width和height属性指定了svg元素的宽和高尺寸，单位是px。答案是200px，150px。

那么第一个问题的答案就是px了。

回答正确，不过并没有那么简单。我们看到svg标签还有一个viewBox属性，值为"0 0 200 150"。在上述例子中，如果未指定viewBox属性，默认也是这个值0 0 svgWidthInPx svgHeightInPx.在解释这个是什么意思之前，首先看两个改动的例子，应该就能从感性上知道这个四个数字分别代表什么意思了。

viewBox="-100 -75 200 150"

改变了viewBox的前两个值，分别降低了svg宽度和高度的一半。矩形的尺寸没有变，位置分别向右平移100px，向下平移了75px。

例2

viewBox="0 0 100 75"

改变了viewBox的后两个值，降低为原来的一半，矩形的宽高似乎膨胀了一倍。有一部分已经超出了svg的可视范围，被裁减掉。

例3

viewBox是干啥的

viewBox的存在就是为了在svg内部建立起坐标系，svg元素内部的所有元素的定位和尺寸都以该坐标系为基准。提到坐标系就必须有原点。要想把坐标系的位置和长度映射到真实世界，坐标系必须有单位。

  • 原点： svg（橙色框）左上角的坐标以viewBox的前两个值确定，以此推出原点。
    • 在例1中，svg左上角即为原点(0, 0)
    • 例2中，svg左上角为(-100, -75)，由此可以推断(0, 0)点在svg元素的中心位置
    • 如果viewBox宽高比跟svg宽高比不一致，原点的确定方式由preserveAspectRatio共同决定
  • 单位：viewBox的后两个值，代表坐标系将svg的横向和纵向分了多少份，则每份的长度即可由svg的真实宽度和高度算出
    • 例1中，真实宽度为200px，横向被分为200份，则每份为1px，所以在svg内部所有的数值横向一个单位就是1px。
    • 例2中。真实宽度为200px，横向被分为100份，则每份为2px，所以矩形的宽为100*2px，相比于利益长度增加了一倍。
    • 高度单位类似。viewBox的宽高比可以跟svg的宽高比不一致，纵向和横向的尺寸单位也可以不一样（见preserveAspectRatio小节）。

总上所述，viewBox="x, y, w, h"，在svg元素上建立了一个坐标系，svg的左上角坐标为(x, y),右下角坐标为(x+w, y+h)。坐标系中每个单位的长度单位确定依赖于svg的宽高属性和preserveAspectRatio属性。

preserveAspectRatio

在上面的例子中，之所以viewBox中建立的坐标系能够跟CSS尺寸（px）对应起来，除了svg元素的尺寸已经写死确定外，还因为svg的preserveAspectRatio有有个default值xMidYMid meet。

为什么我们会需要这个属性呢？

上面的例子中，viewBox的宽高比和和svg元素的宽高比是一样的都是4:3。所以我们很容易得出横向和纵向的尺寸单位。例1为1px，例2为2px，且横纵相等。可是如果两个宽高比不一样呢？

我们先看下面的例子。

<ViewBox
  width='400'
  height='300'
  viewBox='0 0 100 100'
  preserveAspectRatio='xMidYMid meet'
/>

显示如下图所示：

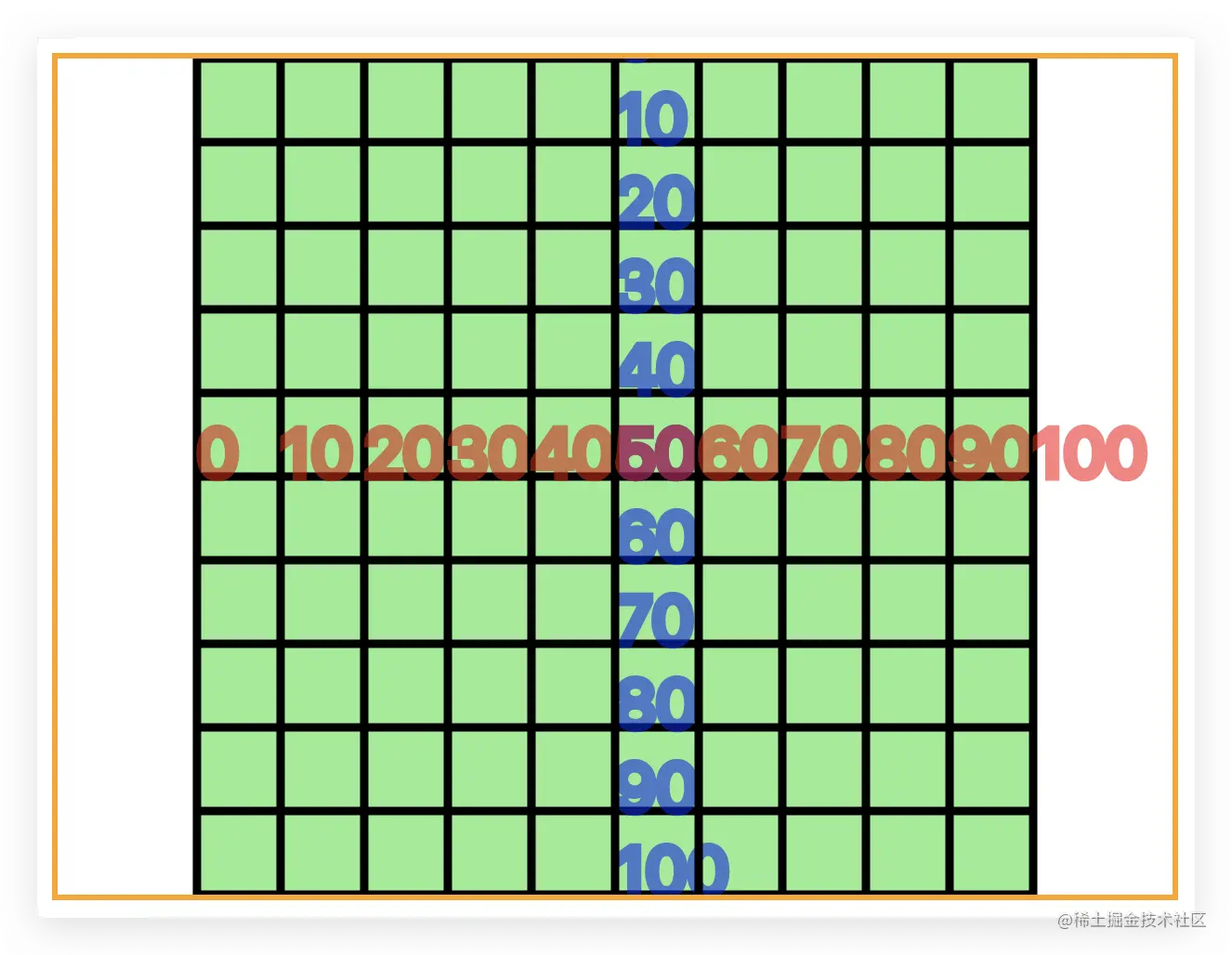

例4

svg元素是一个宽高比为4:3的长方形，viewBox却是一个正方形。这个时候viewBox创建的坐标系原点在哪里，尺寸单位又是多少呢。

通过上图很明显我们可以看出来，纵向viewBox高度撑满svg元素，横向则在svg中居中，宽度跟高度相同（正方形嘛）。

回过头，我们来看下preserveAspectRatio这个属性的默认值xMidYMid meet。这个值的意思是

  • viewBox的尺寸由相对于svg较长的边确定，确定方式是viewBox相对较长的边在对应方向上撑满svg。对于例4而言，viewBox相对长的边为纵向，所以高度撑满svg。因此确定坐标系中单位为（150/100 = 1.5px）。meet部分决定了这个特性。
  • 确定单位后，就可以算出来viewBox相比svg较短的边的实际长度。对于例四而言，viewBox相比svg较短的边为横向，即宽为（1.5px * 100 = 150px）。
  • svg的宽度为200px，viewBox为150px，撑不满svg。xMid决定了viewBox相对于svg居中对齐。对于viewBox相对短边是纵向（高度）时，yMind决定了viewBox在垂直方向上的对齐方式。
  • 由此可以推断出坐标系原点相对于svg左上角定点向右偏移了25px + 0 * 1.5px, 向下偏移了0px + 0*1.5px。

由此我们可以抽象地描述下preserveAspectRatio属性：

该属性的值的格式为

graph LR
    xMin[Min]
    xMid[Mid]
    xMax[Max]
    yMin[Min]
    yMid[Mid]
    yMax[Max]
	x --> xMin
	x --> xMid
	x --> xMax
	xMin --> Y
	xMid --> Y
	xMax --> Y
	Y --> yMin
	Y --> yMid
	Y --> yMax
	yMin --> Space
	yMid --> Space
	yMax --> Space
	Space --> meet
	Space --> slice

  • 如果viewbox宽高比和svg元素宽高比不同

    • meet，会将viewBox的相对长轴撑满svg的相对短轴。也就说确保整个viewBox都在svg的区域内。如例4
    • slice，会将viewBox的相对短轴撑满svg，viewBox的相对长轴方向会超出viewBox的视图区域。如例五,

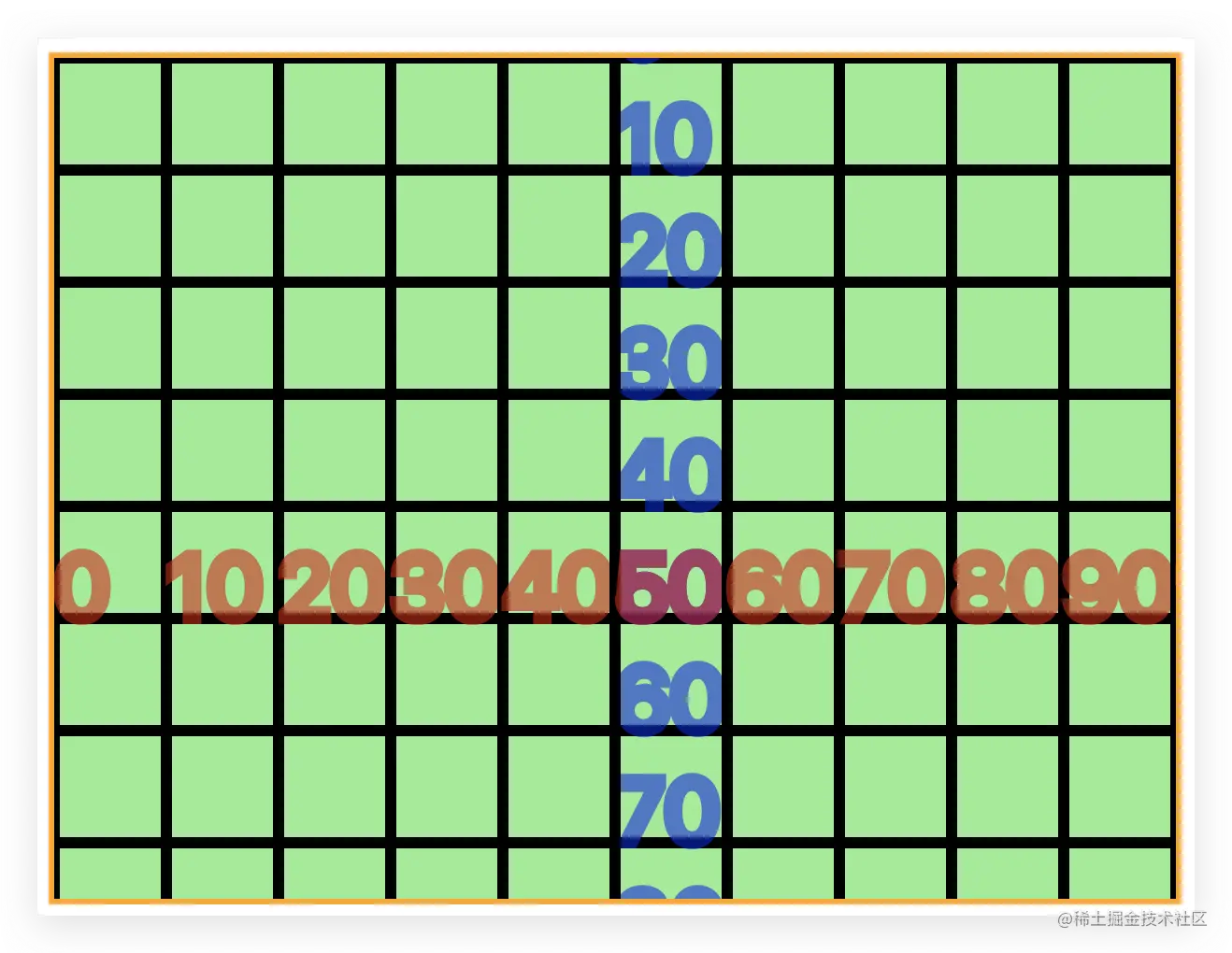

    例五: xMidYMid slice

  • 对齐方式

    • Min 左/顶对齐（例6,8）
    • Mid水平/垂直居中对齐（例4,5）
    • Max右/底对齐（例7,9）

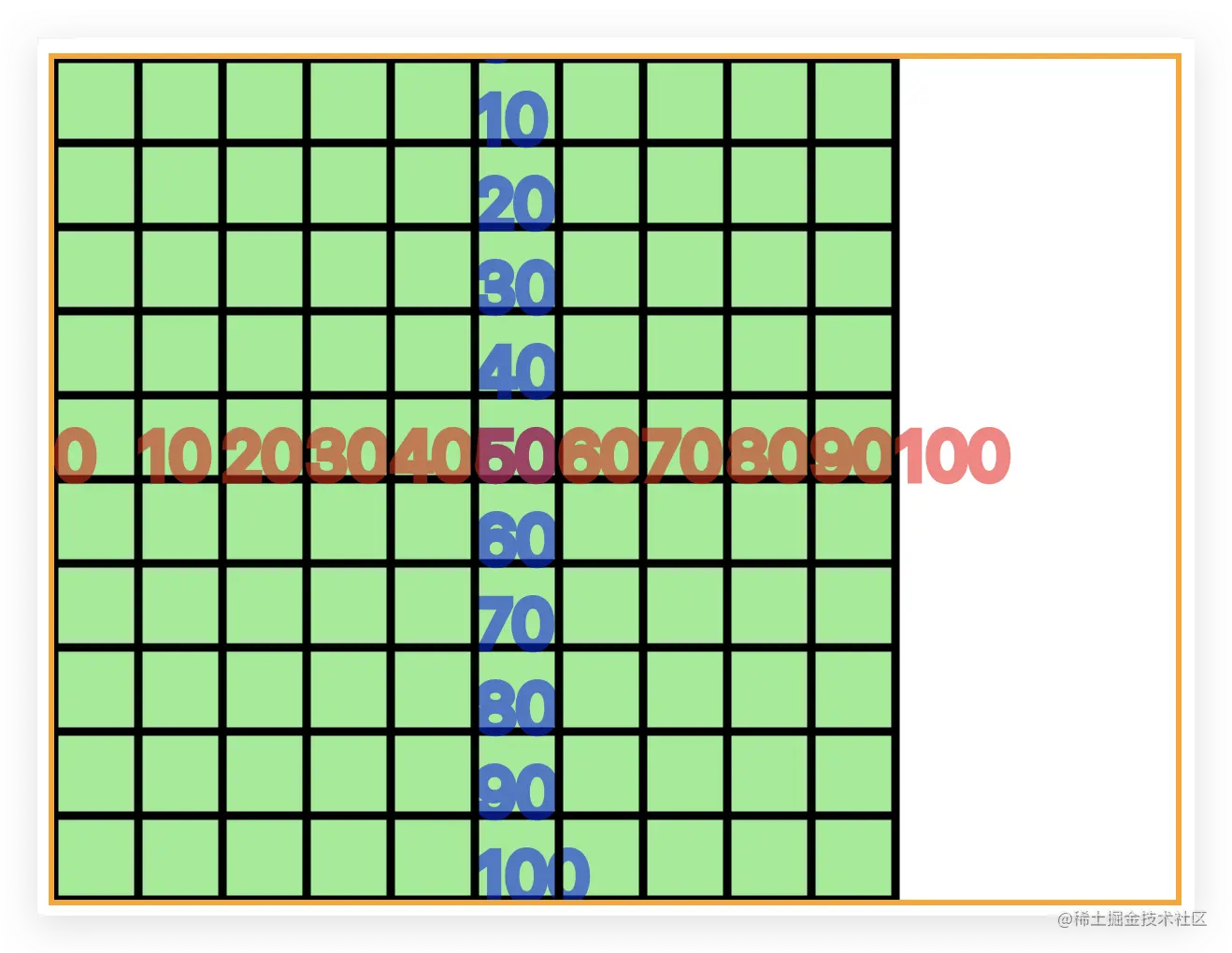

例六：xMinYMid meet

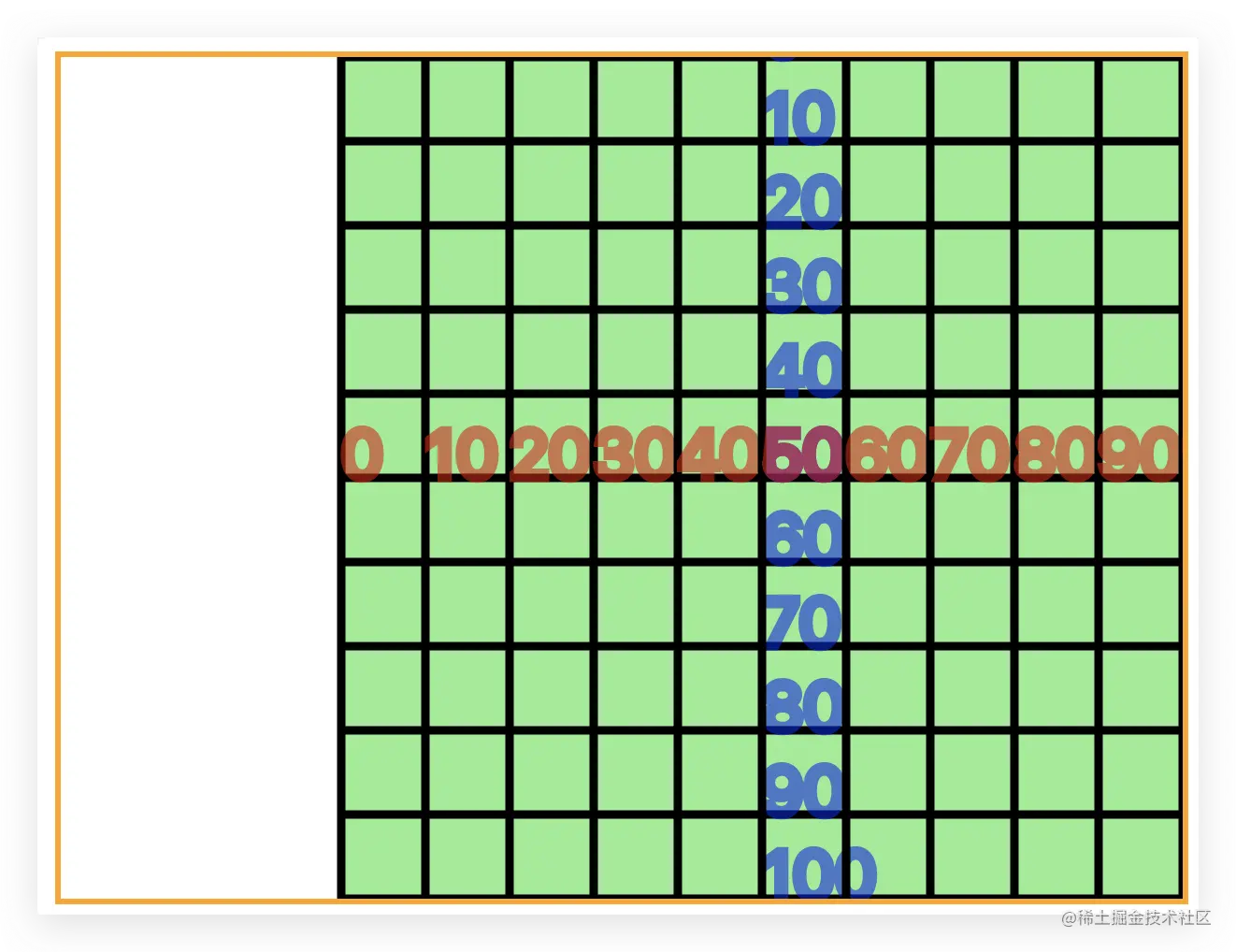

例7：xMaxYMid meet

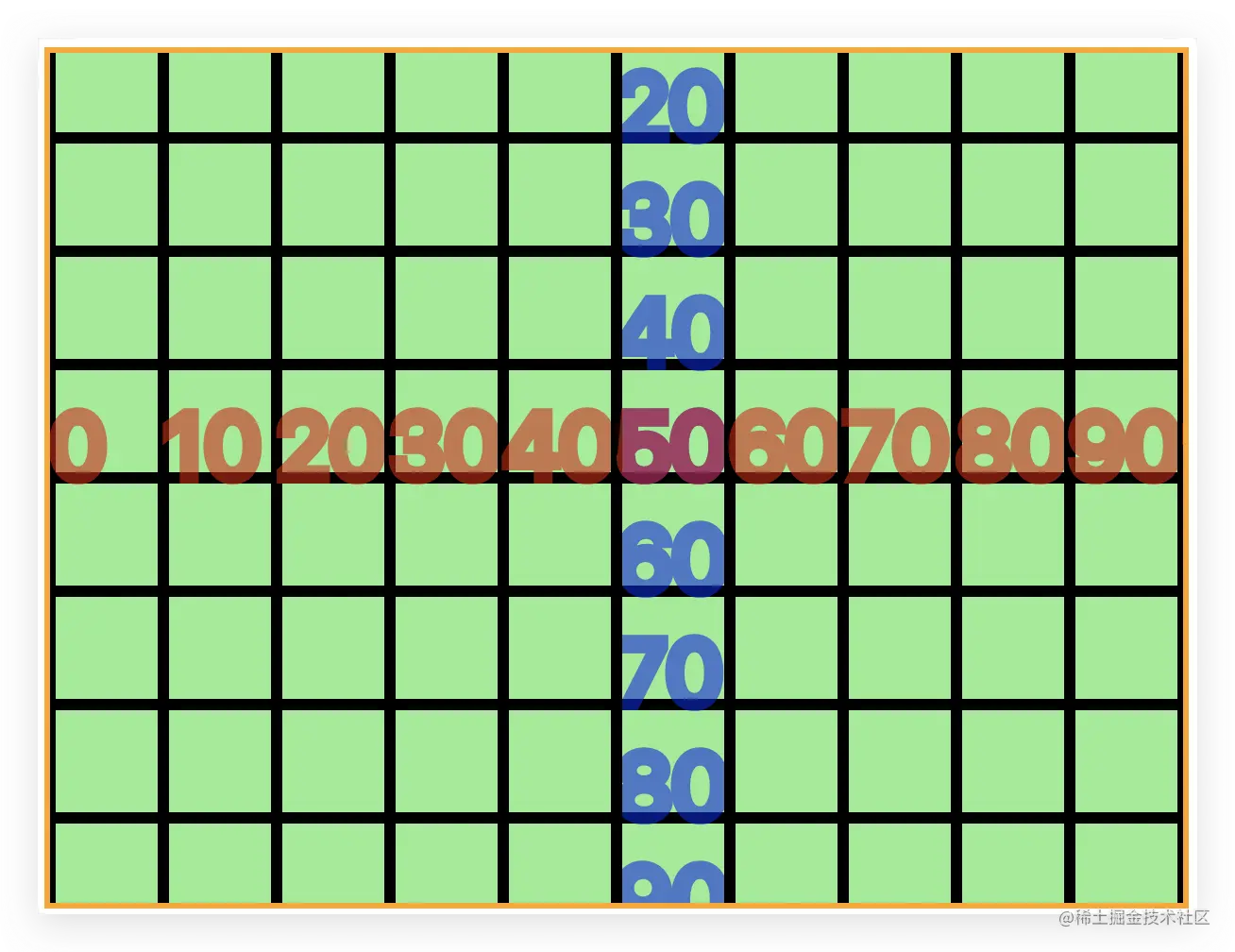

例8：xMidYMin slice

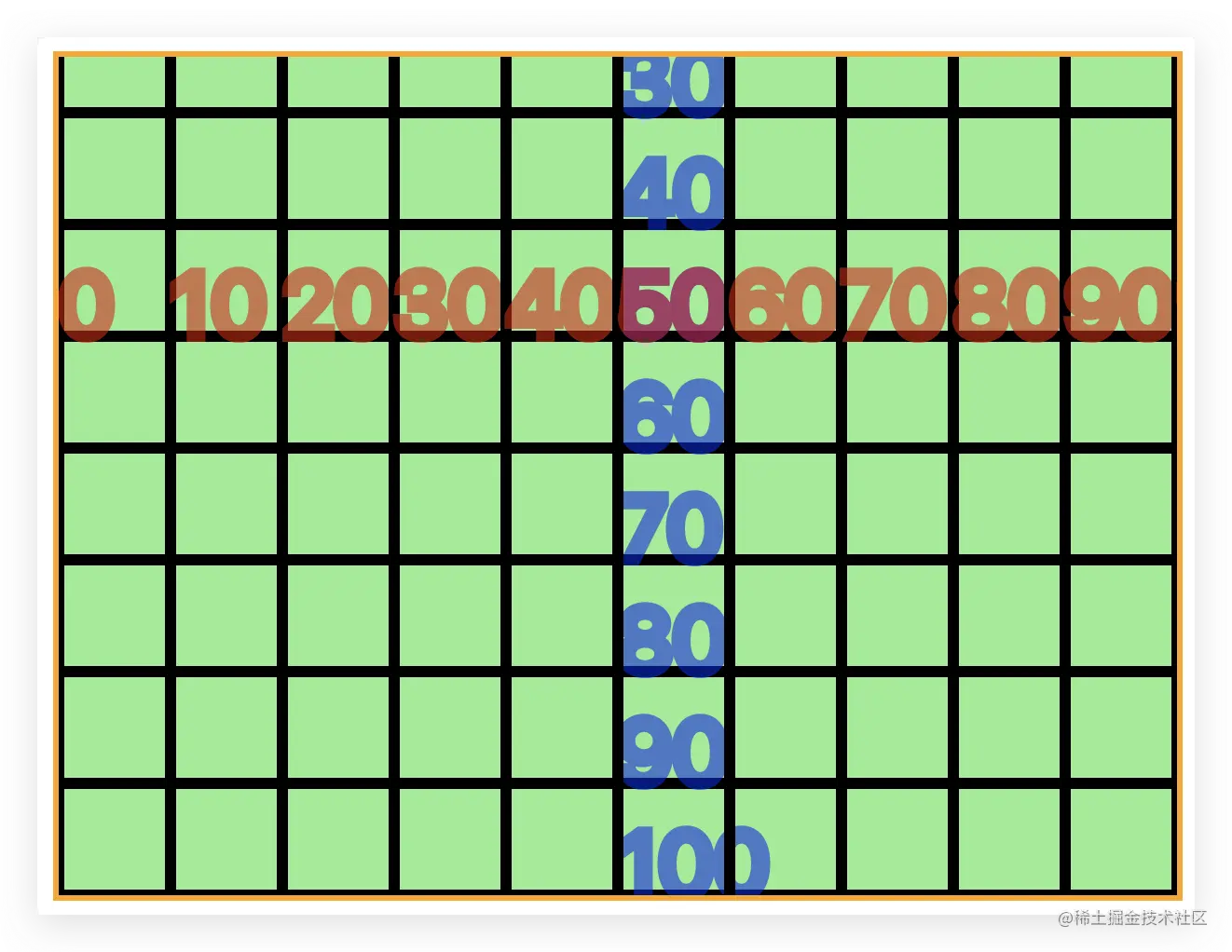

例9： xMidYMax slice

svg元素的宽高

通过上面的叙述，我们可以知道viewBox创建的坐标系，其中的数字是不带单位的，实际尺寸由svg的宽高和preserveAspectRatio共同决定。为了叙述方便，后者先确定为xMidYMid meet。此时svg中元素的位置和尺寸仅跟svg元素的宽高相关，按比例缩放，因此svg是可以scalable的。例10中分别展示了三种svg宽高下的展示。

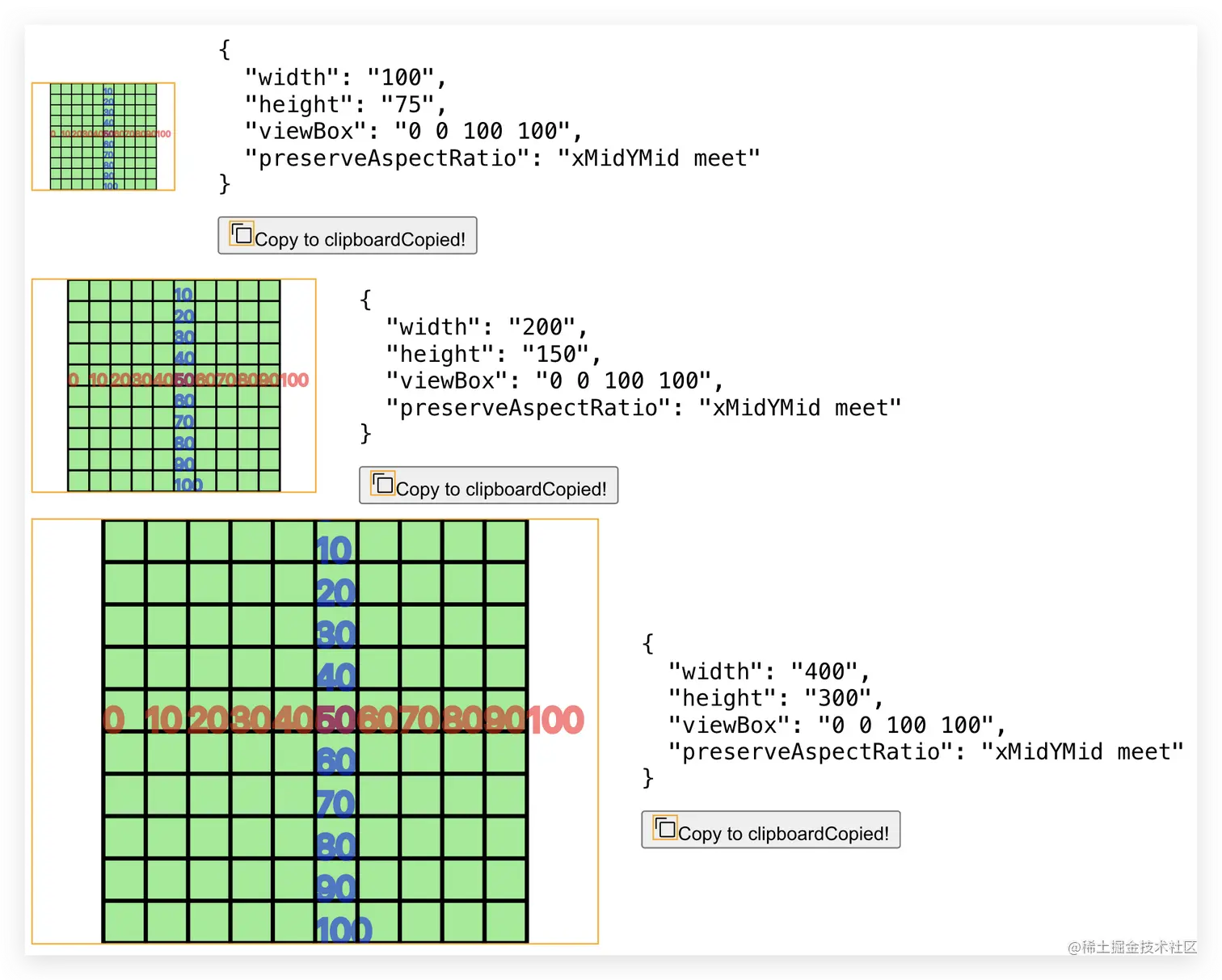

例10

那假如svg的宽高并没有指定呢？

SVG规范里描述得很清楚，分两种情况：

  1. 如果viewBox也没给，默认等价于<svg width="300" height="150" viewBox="0 0 300 150"></svg>
  2. 如果viewBox给了，svg的宽度值为auto。auto值对于块级元素而言是指自身的宽度(border-box)等于父级元素的宽度（content-box）。规范中并没有明确说明svg元素是块级和是内联元素。我们可以试一下。
<div>
    <div style={{ width: '400px' }}>
      <ViewBox viewBox='0 0 100 200' 	/>
    </div>
    <ViewBox viewBox='0 0 100 200' />
</div>

结果如下图所示

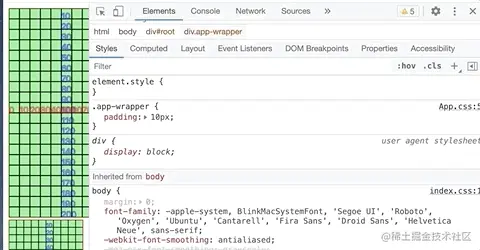

例11
  • 对于第一个svg，其父元素宽度写死，则该svg也定死
  • 对于第二个svg，其父元素随着viewport的变化而变化，svg宽度也随着变化
  • 综上所述，svg值为auto时的表现跟block元素一致。

总结

  • SVG是一种通过向量（坐标系）来绘制图形的工具
  • SVG通过viewBox和preserveAspectRatio属性来创建一个坐标系
  • viewBox
    • 前两个值用来确定viewBox的起始坐标
    • 后两个值用来确定viewBox的宽和高
  • preserveAspectRatio
    • meet/slice确定viewBox在如何适配SVG。如果是meet则适配SVG的短边，确保viewBox在svg的区域内，如果是slice则适配SVG的长边，viewBox的另一方向会有区域超出svg范围而被截掉。
    • <x|Y><Min|Mid|Max>确定viewBox中没有跟SVG适配的那个方向如何对齐。
    • 在适配方式和对齐方式都确定后，SVG坐标的单位和原点位置即可确定。
    • SVG坐标的单位和原点位置确定后，SVG内部所有元素的位置和尺寸即可确定。
