一、概述

  • 平时仅仅知道的是 Innodb 底层是一个 B+ 树，对于其再磁盘上的具体存储形式，一直没有很深入的理解，今天看了一篇博客，做一次记录

二、页

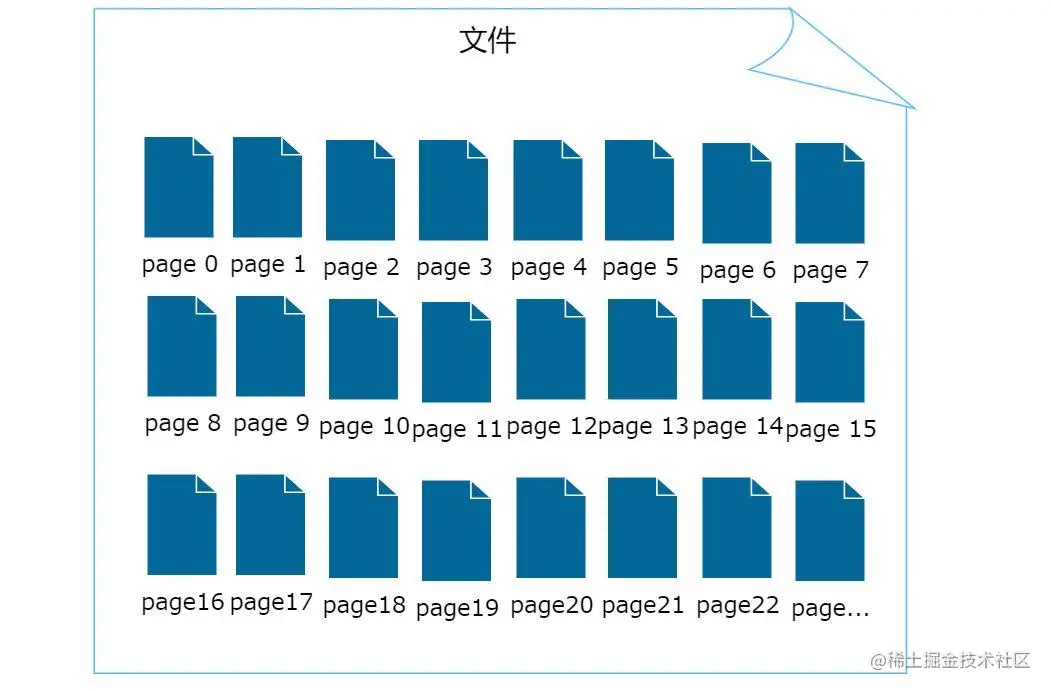

  • 一个磁盘或文件的容量也是非常可观，innodb把文件划分成一个个大小相等的存储块，这些块也被称为页；


  • 页的默认大小是 16K，磁盘读取是4K读取的，相当于一次读取至少要读取4个块；
  • 另一方面由于缓存的概念 Page chache 存在，所以一次读取往往会把前后的一些数据同时拉去到内存中

三、区

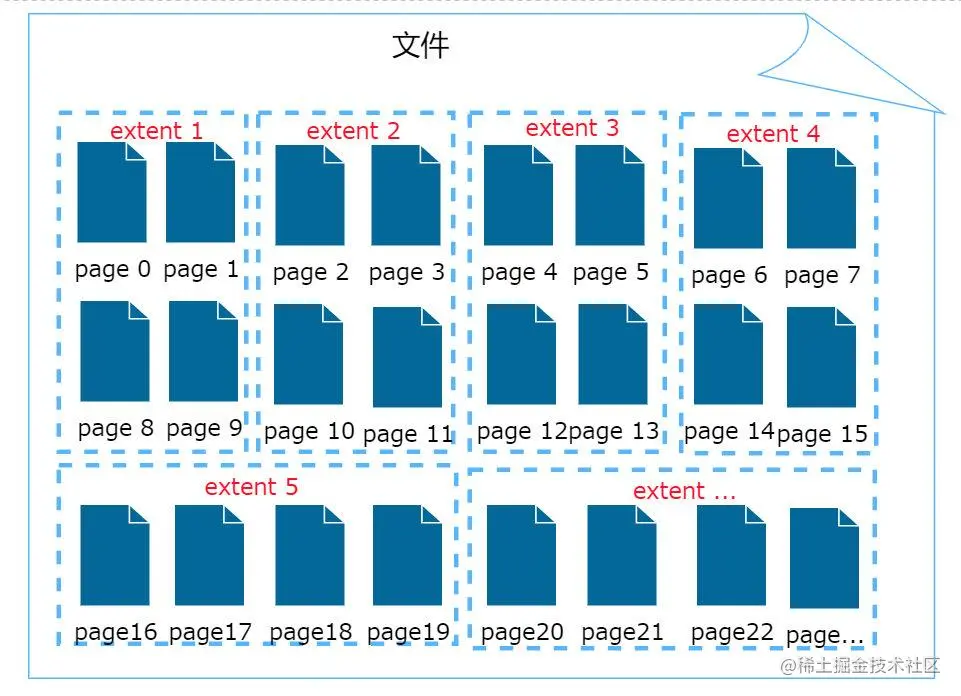

  • cpu在使用的数据时，下一步也会大概率使用逻辑上相邻的数据。因此为了提高数据读操作的性能，innodb把逻辑上相临的数据尽可能在物理上也存储在相邻的页中；为了实现这一目标，Innodb引入了区/簇的概念；

  • 默认情况下 64 个连续的页是一个区 恰好等于 1M= 64 * 16K


四、段

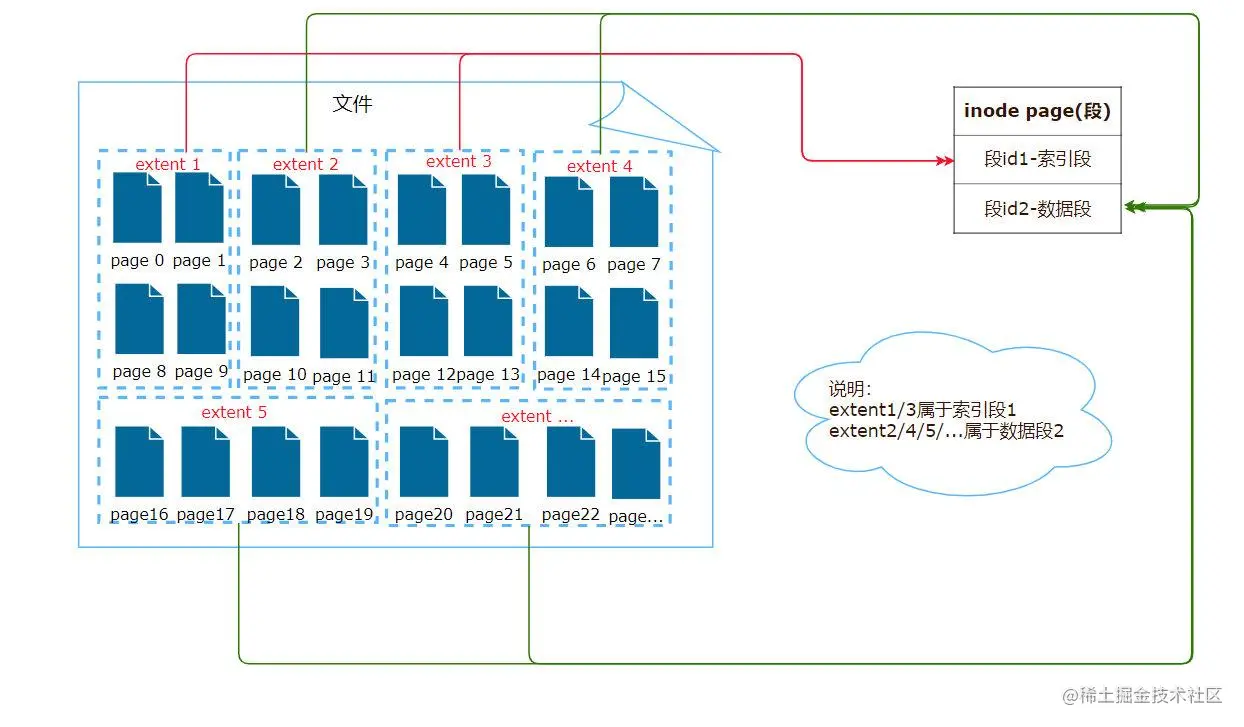

  • innodb中把这些记录具有相关性区的存储空间状态的管理信息称为段实体，段实体所管理的区的总和称为段，段的目的是管理区的使用情况以及为数据分配空间时，提供空间存储状态。
  • 在InnoDB中会为每个索引分配两个段，一个段对应B+树的非叶子节点（索引段），另一个对应叶子节点（数据段）。

1、总结

  • 简单来说，
    • 页的概念，是用于最小的磁盘io
    • 区的概念，是用于将逻辑上连续的数据尽量实现物理连续
    • 段的概念，是用于管理区的使用情况，

五、总体架构

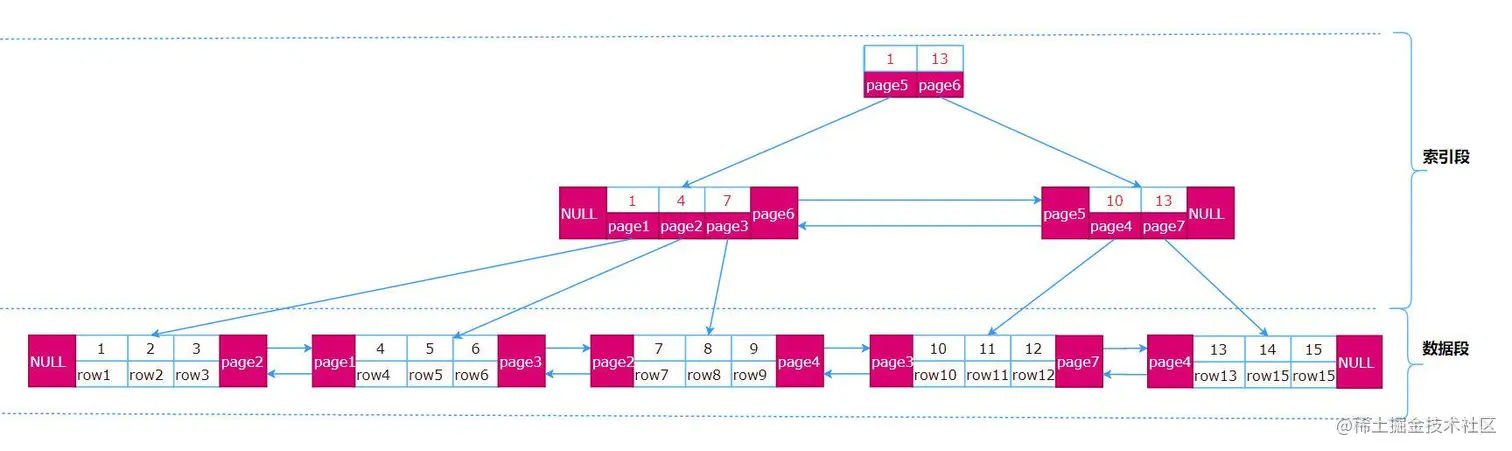

  • 索引数据与业务行数据分别具有不同的数据结构，因此它们被分开存储，非叶子节点的索引数据存储在一个段中，叶子节点的业务数据存储在另一个段，对应的它们也分别存储在不同结构的区和页中。

1、逻辑结构

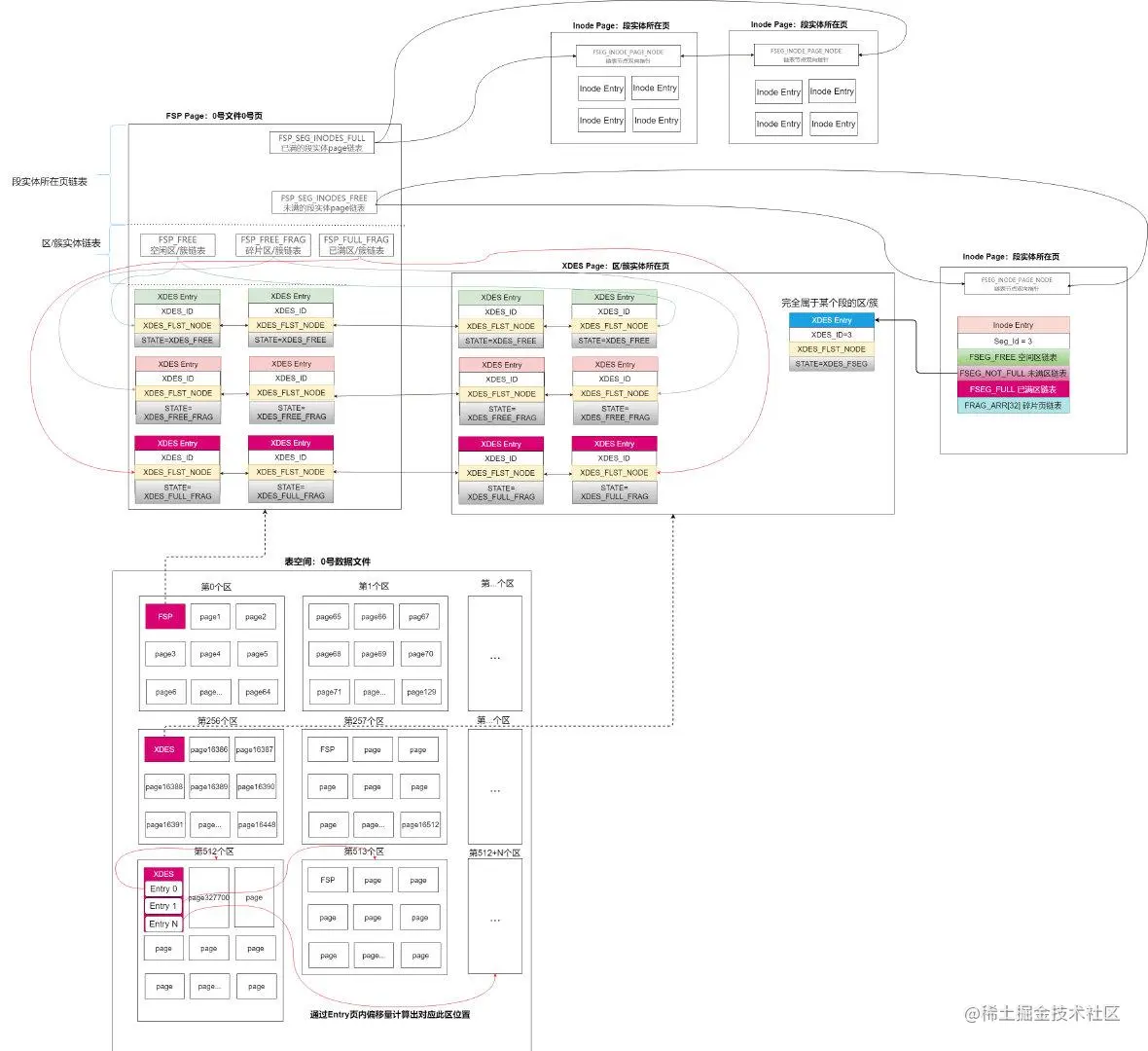

2、物理结构


整体架构


六、相关细节

页

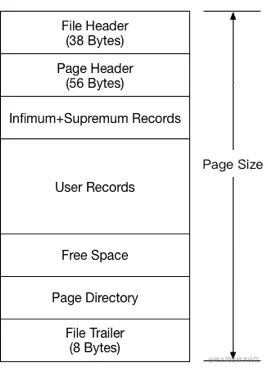

  • 任何一个页都由页头、页身和页尾组成。

  • 页的大小默认是 16kB，可用修改

    • 页= 4，6，16 KB 时候； 区 = 1MB
    • 页 = 32KB和 64KB 时候 区 = 2或者 4MB

  • 一个page默认16KB，而段和区对应的指针数据量并不大，因此只需要部分头信息就可以维护。而剩下的大部分空间，则用来存储当前表空间拥有的部分发区实体信息。


当一条新记录被插入到InnoDB clustered index中时，InnoDB预留page的1/16的空间以备将来插入或者更新索引记录。

  • 对于顺序写入的索引（无论是递增或是递减，顺序的就行），索引叶点可以达到15/16满。

  • 如果是随机的索引写入行为，叶点只会达到1/2到15/16满。当叶点填充在1/2以下满，或是被删除到1/2下满时，Innodb会缩短索引树，试图释放该叶点，该叶点可以被继续写入数据。

  • File Header

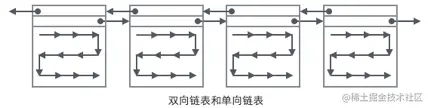

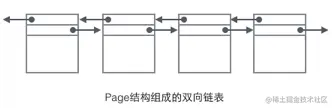

    • Page中的的File Header保存了两个指针，分别指向前一个Page和后一个Page，头部还有Page的类型信息和用来唯一标识Page的编号。根据这两个指针，可以想象出Page链接起来就是一个双向链表的结构。

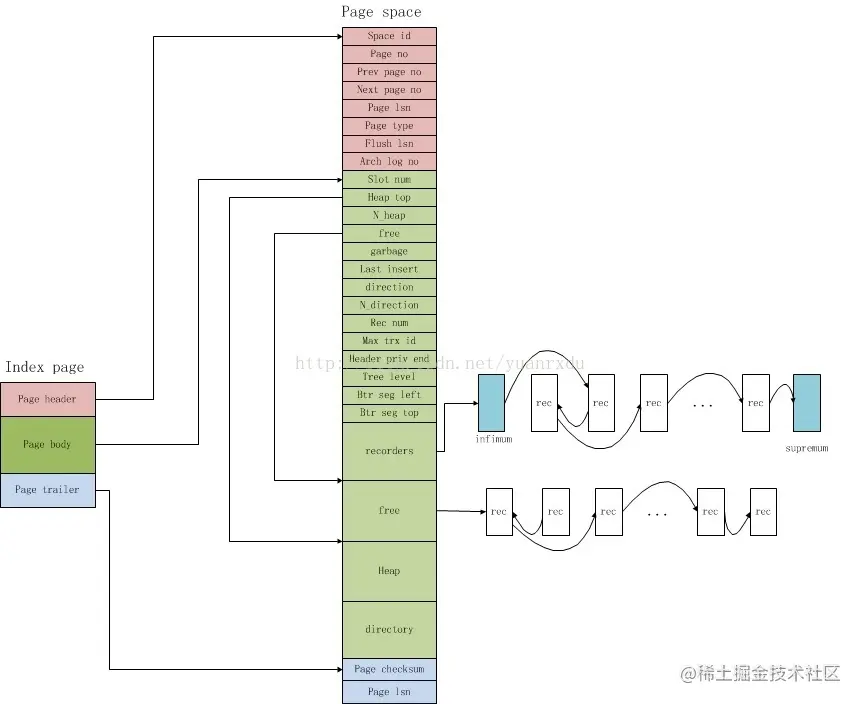

  • User Record
  • 数据和索引的存储都位于Page的User Records部分。
    • User Records由一条一条的Record组成。
    • 在一个Page内部，单链表的头尾由固定内容的两条虚拟记录来表示，
      • 字符串形式的”Infimum”代表开头，
      • ”Supremum”代表结尾，本身并不存储数据。
    • 首次创建索引时，InnoDB会在根页面中自动设置，并且永远不会删除它们。这两个用来代表开头结尾的Record存储在System Records里，这个System Records和User Records是两个平行的段。
  • InnoDB的Record存在于4种不同的节点里，它们分别是
    • 1主键索引树非叶节点
    • 2主键索引树叶子节点
    • 3辅助键索引树非叶节点
    • 4辅助键索引树叶子节点。
  • 这4种节点的Record格式有一些差异，但是它们都存储着Next指针指向下一个Record。
  • User Record在Page内以单链表的形式存在，随着新数据的插入和旧数据的删除，数据物理顺序会变得混乱，但他们依然保持着逻辑上的先后顺序（Next指针）。通过记录头中的next record可以串联得到一个可用空间链表。


  • 这里要注意，B+树索引并不能找到一个键值对应的具体行。b+树索引只能查到被查找数据行所在的页，然后数据库通过把页读入内存，再在内存中查找，最后得到结果。
  • 在Page内从”Infimum”节点开始遍历单链表（这种遍历往往会被优化），如果找到该键则成功返回。如果记录到达了”supremum”，说明当前Page里没有合适的键，这时要借助Page的Next Page指针，跳转到下一个Page继续从”Infimum”开始逐个查找。



页类数据如何保持有序？


  • innodb页面记录都已经通过一个链表维护起来，并且从链头到链尾依次增大（普通方法2），是无法使用二分查找。

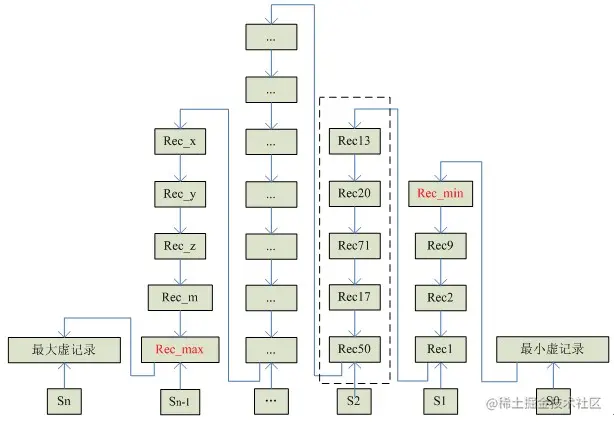

  • Slot指向的记录依然保证着从右往左依次有序的特性，我们使用rec[S2]表示S2指向的记录，那么rec[S2]>rec[S1]。另外，本文称两个slot之间的记录称为一个Slot 支链，如图3虚线圈住的部分，表示S2指向的Slot支链。Innodb维护的Slot支链高度为4-8，如果一个支链的高度超过或不足，会导致相应的支链拆分和合并操作。

如何查询？

如果在页面中查询记录r1（为简单起见，假设索引键是唯一的）。首先通过二分查找定位Slot号X，满足

rec[X-1]< r1 <= rec[X]

那么记录r1要么不存在，要么就在Slot支链X中。接着就是遍历这条支链，找到真正记录。但支链的搜索只能一一遍历，不能使用二分查找。

如何插入？

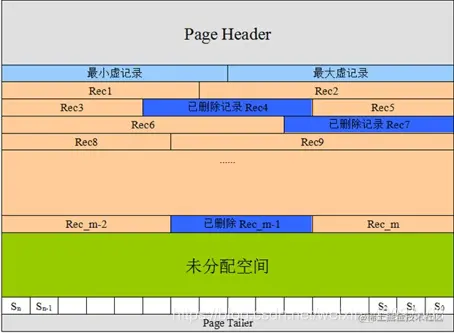

首先通过查询的方式确定插入的Slot支链和插入位置，在自由空间链表或未分配空间中获得空间并写记录内容，slot支链高度加1，同时维护好原链表的关系。

插入记录后，如果Slot支链高度超过8，那么就将该支链拆分为两个子链，同时多申请一个slot（平移此slot及其后面的空间）。

从存取效率上，不能完全的二分查找，需要使用二分查找+顺序遍历

区

  • 区/簇本身没有编号，但区/簇像页一样，也是从文件第一个字节开始连续分配的。同时，每隔256个区/簇的第一个区的第一页就是这256个区/簇的索引页，即XDES page。

  • 为了保证区中页的连续性，扩展的时候InnoDB存储引擎一次从磁盘申请4~5个区。
