iOS底层-类的加载原理(中)在类的加载原理(上)中，我们分析了_read_images的流程，目前还有ro和rw的处理

前言

在类的加载原理(上)中，我们分析了_read_images的流程，目前还有ro和rw的处理没有找到。但定位到了相关代码realizeClassWithoutSwift，本文将对它进行探究

realizeClassWithoutSwift

查看这里面源码时，感觉有一丝熟悉感，原来在慢速查找的条件准备阶段走到过这里。本文使用WSPerson类去研究realizeClassWithoutSwift，WSPerson类如下：

// .h
@interface WSPerson : NSObject

@property (nonatomic, strong) NSString *name;
@property (nonatomic, strong) NSString *nickName;

+ (void)sayNB;
+ (void)sayGood;
+ (void)sayLike;
- (void)sayABC;
- (void)sayBCD;

@end

// .m
@implementation WSPerson

+ (void)load {
    NSLog(@"🎈🎈🎈%s", __func__);
}
+ (void)initialize {
    NSLog(@"🎈🎈🎈%s", __func__);
}
+ (void)sayNB {
    NSLog(@"%s", __func__);
}
+ (void)sayGood {
    NSLog(@"%s", __func__);
}
+ (void)sayLike {
    NSLog(@"%s", __func__);
}
- (void)sayABC {
    NSLog(@"%s", __func__);
}
- (void)sayBCD {
    NSLog(@"%s", __func__);
}
- (void)sayCDE {
    NSLog(@"%s", __func__);
}
- (void)sayDEF {
    NSLog(@"%s", __func__);
}
- (void)sayEFG {
    NSLog(@"%s", __func__);
}
- (void)sayFGI {
    NSLog(@"%s", __func__);
}
@end

在走到realizeClassWithoutSwift时，先要确定是不是要研究的WSPerson类，可以研究模仿readClass时的写法：

static Class realizeClassWithoutSwift(Class cls, Class previously)
{

    const char *mangledName = cls->nonlazyMangledName();
    const char *person = "WSPerson";
    if (strcmp(mangledName, person) == 0) {
        printf("🎈🎈🎈%s --- 要研究的： %s\n", __func__, mangledName);
    }
    ...
}

断点到printf处运行当走到断点时也就确定了当前使用WSPerson进行研究，再Step Over往下走

ro和rw

先走到这里：

auto ro = (const class_ro_t *)cls->data(); // clean memory 干净内存
auto isMeta = ro->flags & RO_META;
if (ro->flags & RO_FUTURE) {
    // This was a future class. rw data is already allocated.
    // 未来类对 ro，rw处理
    rw = cls->data();
    ro = cls->data()->ro();
    ASSERT(!isMeta);
    cls->changeInfo(RW_REALIZED|RW_REALIZING, RW_FUTURE);
} else {
    // Normal class. Allocate writeable class data. // 从ro复制一份给rw
    rw = objc::zalloc<class_rw_t>(); // 开辟rw空间
    rw->set_ro(ro); //将ro复制一份给rw
    rw->flags = RW_REALIZED|RW_REALIZING|isMeta;
    cls->setData(rw); //
}

先从data()获取ro也就是clean Memory(干净内存)
如果是未来类则会走进if处理，而WSPerson是已知类，根据断点走到了else，这里面主要是对rw处理，分为三步：
- 1. 开辟rw空间
- 1. 将ro复制一份给rw
- 1. 将新的rw放到class的bits中

缓存初始化

cls->cache.initializeToEmptyOrPreoptimizedInDisguise(); //缓存初始化

#if FAST_CACHE_META
    if (isMeta) cls->cache.setBit(FAST_CACHE_META); // 如果是元类对缓存做一些处理
#endif

这里主要进行了缓存初始化，和对元类的缓存处理

父类和元类的处理

supercls = realizeClassWithoutSwift(remapClass(cls->getSuperclass()), nil); //对父类的ro，rw处理
metacls = realizeClassWithoutSwift(remapClass(cls->ISA()), nil); // 对元类类的ro，rw处理

#if SUPPORT_NONPOINTER_ISA
if (isMeta) {
    // Metaclasses do not need any features from non pointer ISA
    // This allows for a faspath for classes in objc_retain/objc_release.
    // 如果是元类 isa = raw isa(原始的isa)
    cls->setInstancesRequireRawIsa();
} else {
    // Disable non-pointer isa for some classes and/or platforms.
    // Set instancesRequireRawIsa.
    bool instancesRequireRawIsa = cls->instancesRequireRawIsa();
    bool rawIsaIsInherited = false;
    static bool hackedDispatch = false;

    if (DisableNonpointerIsa) {
        // Non-pointer isa disabled by environment or app SDK version
        // 设置了环境变量OBJC_DISABLE_NONPOINTER_ISA，instancesRequireRawIsa = true
        instancesRequireRawIsa = true;
    }
    else if (!hackedDispatch  &&  0 == strcmp(ro->getName(), "OS_object"))
    {
        // hack for libdispatch et al - isa also acts as vtable pointer
        hackedDispatch = true;
        instancesRequireRawIsa = true;
    }
    else if (supercls  &&  supercls->getSuperclass()  &&
             supercls->instancesRequireRawIsa())
    {
        // This is also propagated by addSubclass()
        // but nonpointer isa setup needs it earlier.
        // Special case: instancesRequireRawIsa does not propagate
        // from root class to root metaclass
        instancesRequireRawIsa = true;
        rawIsaIsInherited = true;
    }

    if (instancesRequireRawIsa) {
        cls->setInstancesRequireRawIsaRecursively(rawIsaIsInherited);
    }
}
// SUPPORT_NONPOINTER_ISA
#endif

// Update superclass and metaclass in case of remapping
cls->setSuperclass(supercls); // 设置父类
cls->initClassIsa(metacls); // 设置元类

...

// 设置父类和根类
if (supercls) {
    addSubclass(supercls, cls);
} else {
    addRootClass(cls);
}

主要是获得cls的父类，然后设置cls的父类，设置cls的isa指向获得的元类，然后再设置父类和根类
DisableNonpointerIsa就是上篇文章中提到的环境变量OBJC_DISABLE_NONPOINTER_ISA，如果设置了环境变量或者是元类，isa都是纯净isa(raw isa)，如果不是元类且没有设置这个环境变量，则是Non-pointer isa
经过这些步骤，我们看下ro是否已经有值，但是我们知道元类的名字和本类一样，仅凭借名字是不能确定是本类，所以在加一个条件:

if (strcmp(mangledName, person) == 0) {
    if (!isMeta) {
        printf("🎉🎉🎉 %s --- 要研究的，且不是元类： %s\n", __func__, mangledName);
    }
}

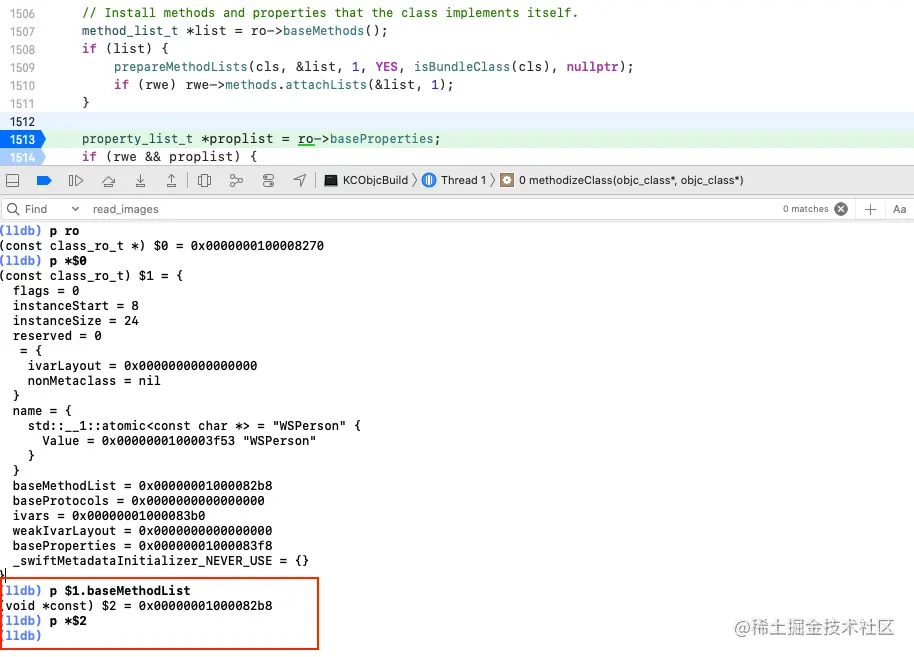

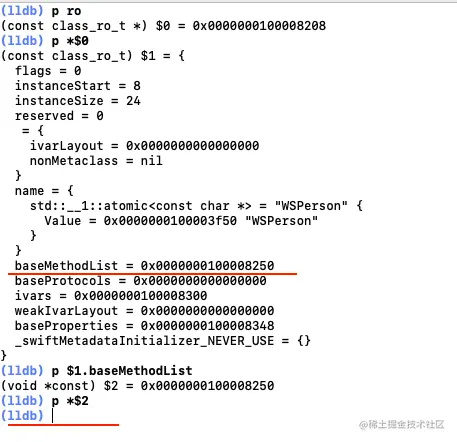

然后在printf处断点运行，然后打印ro的方法：
虽然ro的baseMethodList有地址，但是并没有内容，相当于只有一个壳子，方法并没有加进来，接下来再去看看methodizeClass方法

methodizeClass

因为要用WSPerson去研究方法列表，所以这里还是要做一下筛选，并排除元类，和上面方法一样。

分析

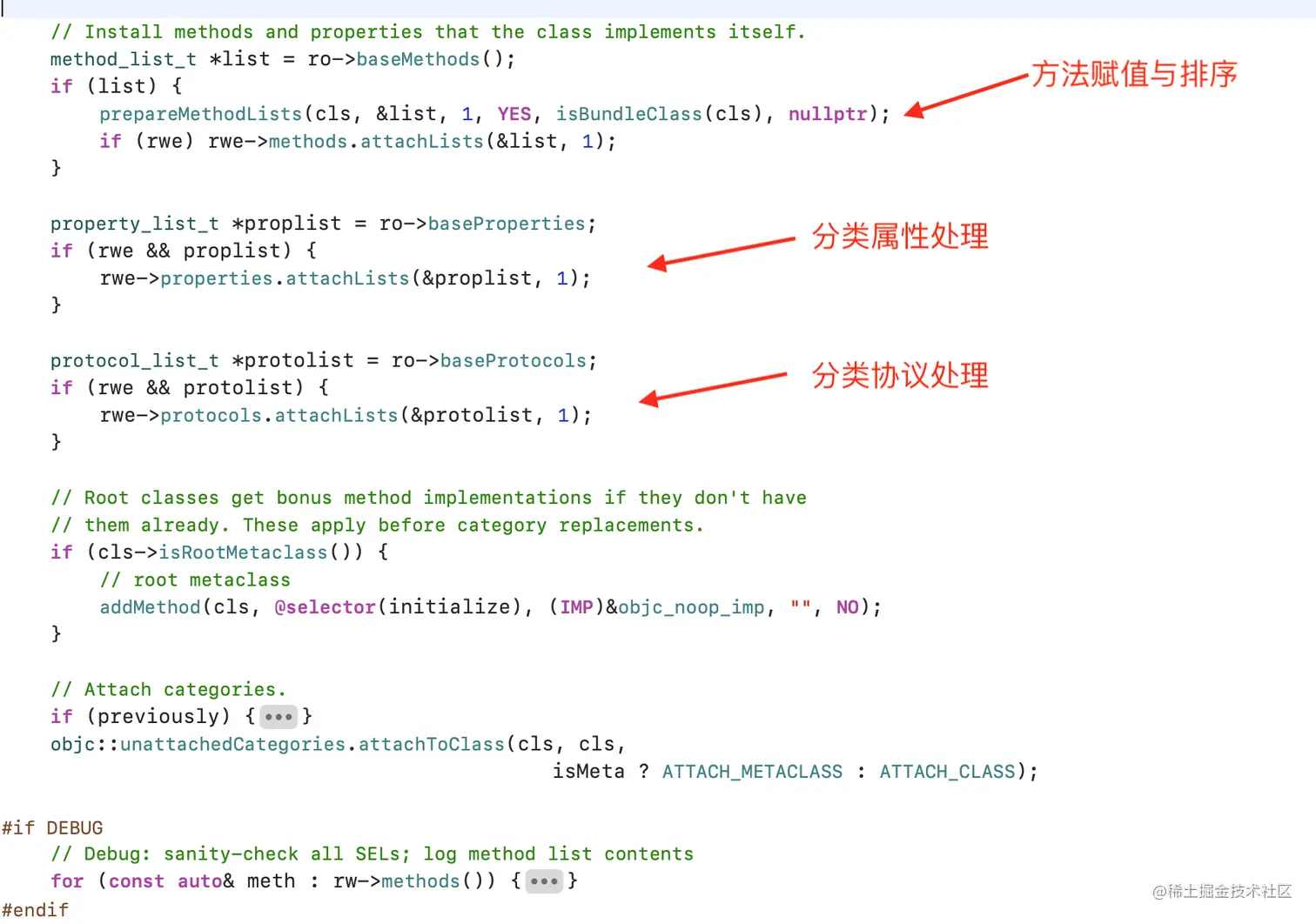

主要代码如下：
因为previously参数传过来为nil，所以这里代码不用看，主要是对方法的赋值排序，以及对分类的属性和协议处理

prepareMethodLists

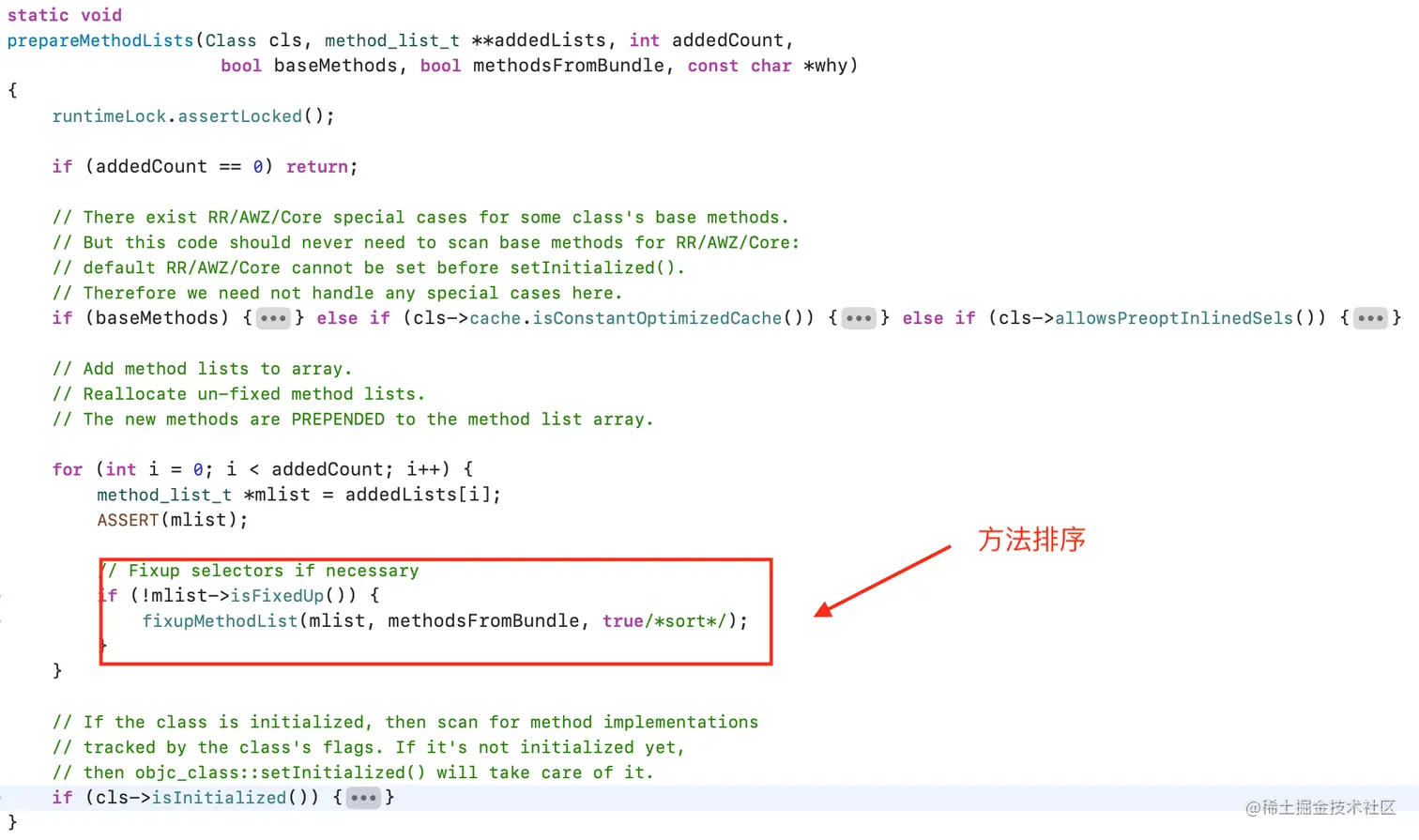

它的源码如下

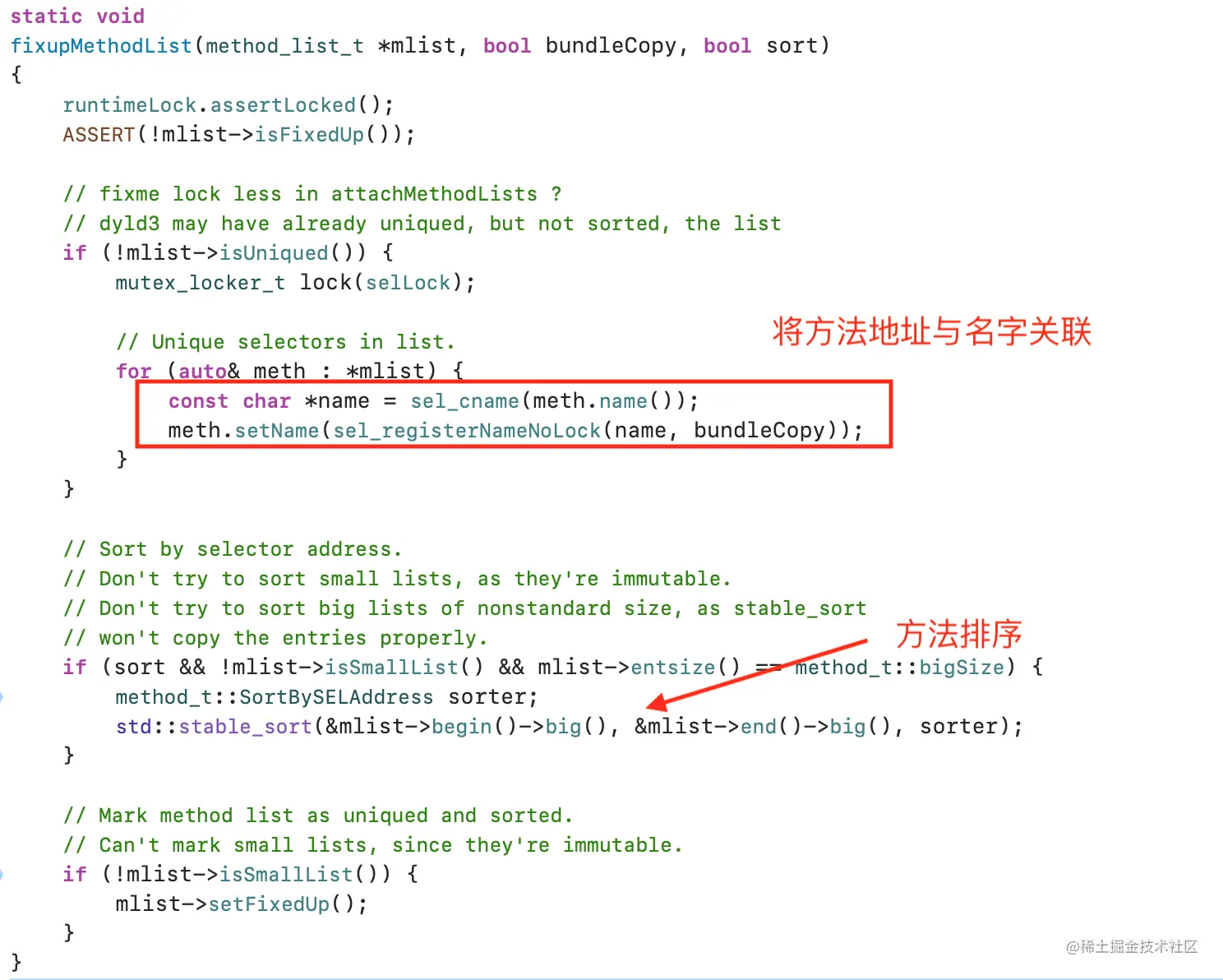

主要的排序代码是fixupMethodList，代码如下：
这里是遍历方法列表取出方法，然后用获取方法名字，在调用setName方法将名字关联，也就是imp和sel关联
调用std::stable_sort方法进行排序

代码验证

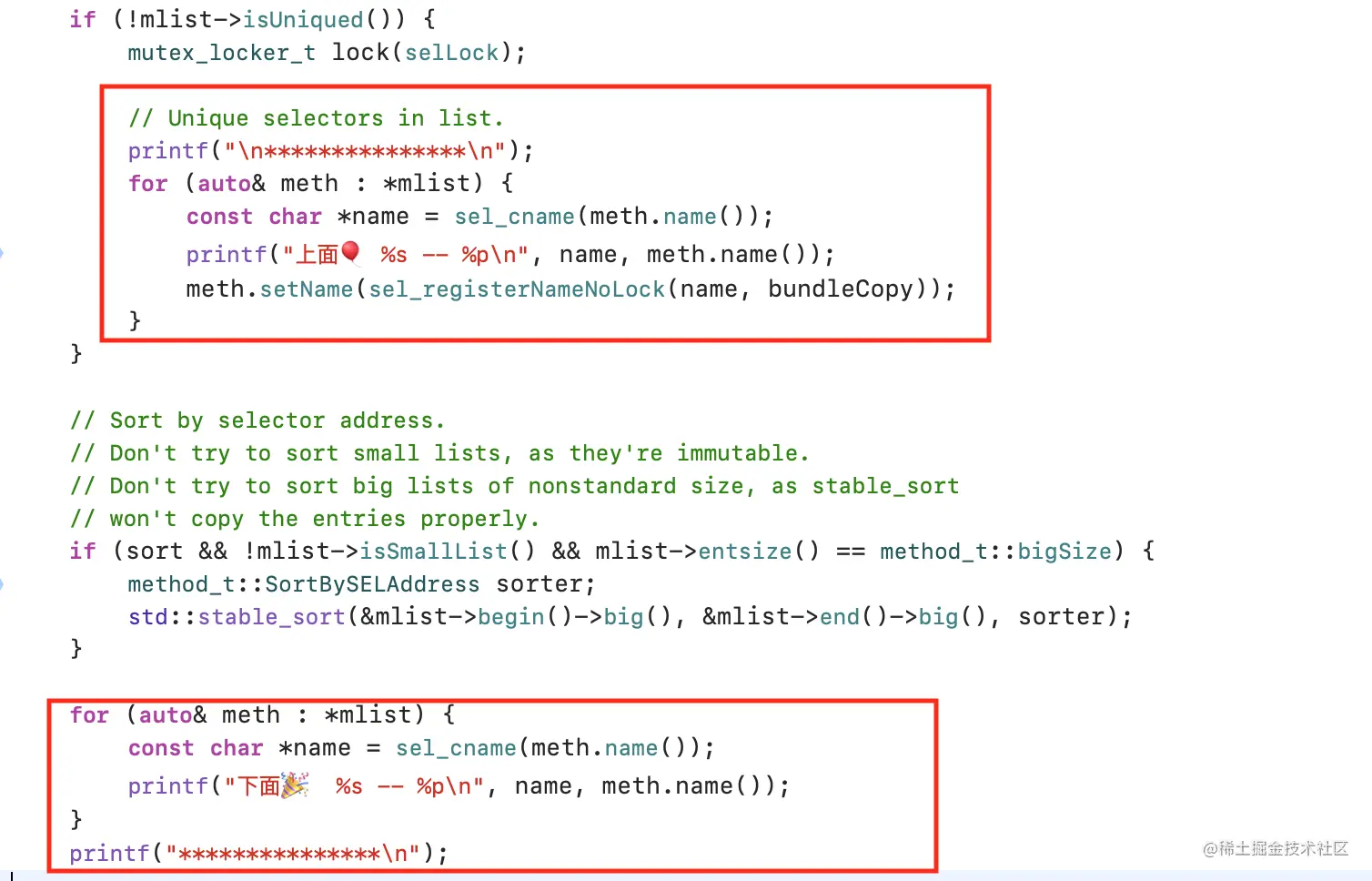

在sort前后分别打印方法列表：

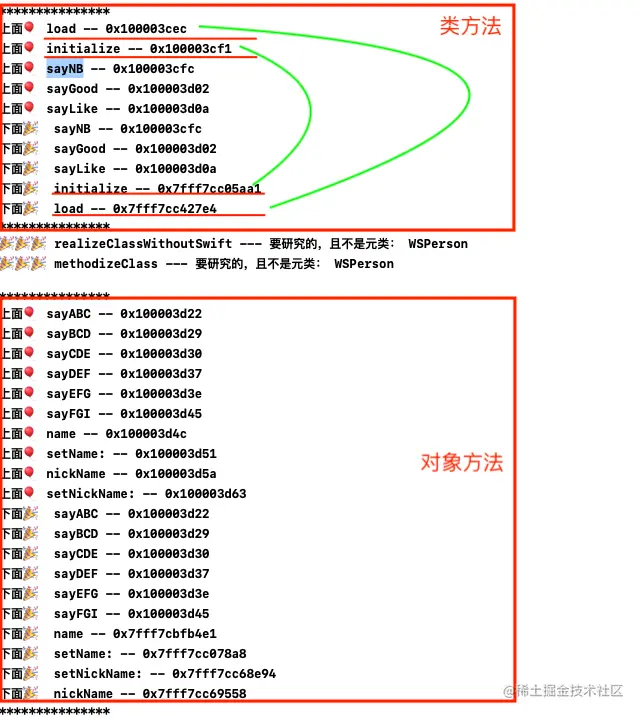

运行打印结果如下：

得到结论:
1.对象方法是排好序的
2.类方法中方法的顺序是变化的，需要进行排序

排完序后，再打印ro，发现还是nil：
依然没有获取到方法列表，由于rwe是nil，跟着断点继续往下走走到了objc::unattachedCategories.attachToClass方法

attachToClass

它的源码如下：

class UnattachedCategories : public ExplicitInitDenseMap<Class, category_list>
{
    ...
    void attachToClass(Class cls, Class previously, int flags)
    {
        runtimeLock.assertLocked();
        ASSERT((flags & ATTACH_CLASS) ||
               (flags & ATTACH_METACLASS) ||
               (flags & ATTACH_CLASS_AND_METACLASS));

        auto &map = get();
        auto it = map.find(previously);

        if (it != map.end()) {
            category_list &list = it->second;
            if (flags & ATTACH_CLASS_AND_METACLASS) {
                int otherFlags = flags & ~ATTACH_CLASS_AND_METACLASS;
                attachCategories(cls, list.array(), list.count(), otherFlags | ATTACH_CLASS);
                attachCategories(cls->ISA(), list.array(), list.count(), otherFlags | ATTACH_METACLASS);
            } else {
                attachCategories(cls, list.array(), list.count(), flags);
            }
            map.erase(it);
        }
    }
}

这里主要将分类方法添加到元类，但是断点没走到if (it != map.end())，走完后rwe也没有值。而判断里attachCategories看似和分类有关，先来看看

attachCategories

再方法里找到了rwe的赋值

auto rwe = cls->data()->extAllocIfNeeded()

也就是调用extAllocIfNeeded方法进行的赋值，它的实现如下：

class_rw_ext_t *extAllocIfNeeded() {
    auto v = get_ro_or_rwe();
    if (fastpath(v.is<class_rw_ext_t *>())) {
        return v.get<class_rw_ext_t *>(&ro_or_rw_ext);
    } else {
        return extAlloc(v.get<const class_ro_t *>(&ro_or_rw_ext));
    }
}

大概的意思是如果是rwe则返回，如果不是则创建。那么核心就是extAllocIfNeeded什么时候被调用了。

分类的加载

全局搜索下，结果如下：

1. attachCategories方法中调用
1. 在if (isRealized() || isFuture())中调用，也就是未来类调用
1. 在class_setVersion设置版本的时候调用
1. 在方法添加完成时addMethods_finish调用
1. 添加协议class_addProtocol时调用
1. 添加属性_class_addProperty时调用
1. 在objc_duplicateClass重复的类中调用

通过这些调用，印证了WWDC2020中的内存，只有动态处理时系统才会对rwe进行处理，也就是运行时会加载分类。

由于签名走到最后进入了attachCategories方法，所以重心放到这个方法。

反向推导

搜索attachCategories在哪些地方进行调用，于是就定位到了两个方法：load_categories_nolock和attachToClass

attachToClass

搜索attachToClass，发现只在MethodizeClass中调用，并且受previously参数约束，而签名分析过它传过来为nil，所以不会走进来

`load_categories_nolock`

在研究前先定义一个WSPerson的分类

@interface WSPerson (App)

@property (nonatomic, copy) NSString *category_hobby;
@property (nonatomic, assign) NSInteger age;

- (void)app_categoryInstanceMethod1;
- (void)app_categoryInstanceMethod2;
+ (void)app_categoryClassMethod;

@end

@implementation WSPerson (App)

- (void)app_categoryInstanceMethod1 {
    NSLog(@"%s", __func__);
}

- (void)app_categoryInstanceMethod2 {
    NSLog(@"%s", __func__);
}

+ (void)app_categoryClassMethod {
    NSLog(@"%s", __func__);
}
@end

然后在load_categories_nolock中增加筛选WSPerson代码，然后运行，发现进不来。再断点在for循环处，发现count为0，也就是根据没加载到类中？再来分析下load_categories_nolock的调用

反推

全局搜索load_categories_nolock，发现有两处调用_read_images和loadAllCategories，再继续搜索loadAllCategories，它知道load_images中调用。

_read_images中调用

在read_images中调用的注释是是在启动是出现的分类，发现被推迟到_dyld_objc_notify_register调用完成后的第一个load_images调用，也就是一般不会调用。

load_images中调用

断点到load_images调用的loadAllCategories()，然后再到loadAllCategories的load_categories_nolock处也加个断点，发现能走进来，但是此处依然没有加到类的分类列表，再类和分类都加上+load方法，再尝试，发现走到了load_categories_nolock的类筛选

分类加载流程

综上所述，分类的调用流程如下：
- load_images -> loadAllCategories -> load_categories_nolock -> attachCategories

问题：为什么类和分类加上+load方法，就可以走进load_categories_nolock方法，下一篇文章再探讨

懒加载类和非懒加载类

疑问

在探索方法进入realizeClassWithoutSwift前，由于在WSPerson中实现了+ load才能走进循环：

// Realize non-lazy classes (for +load methods and static instances)
for (EACH_HEADER) {
    classref_t const *classlist = hi->nlclslist(&count);
    for (i = 0; i < count; i++) {
        Class cls = remapClass(classlist[i]);
        if (!cls) continue;

        addClassTableEntry(cls);
        ...
        realizeClassWithoutSwift(cls, nil);

    }
}

这是为什么呢，注释上提示，这是个非懒加载类，只有实现了+load方法才能走进来realizeClassWithoutSwift，那么去掉+load能走进realizeClassWithoutSwift吗？我们先注释+load方法，然后再方法中添加WSPerson类的识别代码：

const char *mangledName = cls->nonlazyMangledName();
const char *person = "WSPerson";
if (strcmp(mangledName, person) == 0) {
    printf("🎈🎈🎈%s --- 要研究的： %s --- 是不是 元类：%d\n", __func__, mangledName, isMeta);
}

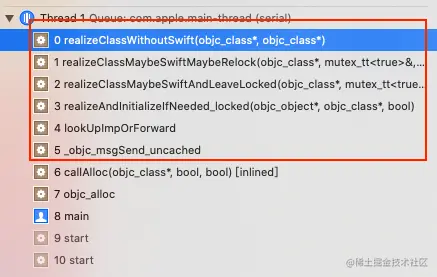

再打印，发现也能走进来，查看堆栈，发现它不是通过read_images进来的：
此刻恍然大悟，不实现+load时，方法加载会走到慢速查找，也就是发送消息的时候才会去加载，这也就是懒加载类

流程总结

懒加载类加载流程：lookUpImpOrForward -> realizeAndInitializeIfNeeded_locked -> realizeClassMaybeSwiftAndLeaveLocked -> realizeClassMaybeSwiftMaybeRelock -> realizeClassWithoutSwift -> methodizeClass
非懒加载类加载流程：map_images -> map_images_nolock -> _read_images -> realizeClassWithoutSwift -> methodizeClass
