任天堂Switch底座最新方案

任天堂正式发布 NINTENDO SWITCH OLED

七月六号，任天堂公布了Switch OLED版，新Switch搭载了一块7英寸的OLED显示屏，相比之前尺寸更大，并且色彩方面的表现更加出色，且边框更窄了，视觉效果相比以往的大黑边有明显提升。不过最大的升级应该不是在游戏机而是在底座上，现款的底座取消USBA口换成了RJ45网口，首次实现网线直连，终于能够摆脱以往动不动就断连，且时不时卡死的状态了。

深圳禾川兴科技有限公司推出《乐得瑞任天堂Switch底座方案》       ：18820080441(李经理)

1、概述 LDR6023B SSOP16 是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的双 USB-C DRP 接口 USB PD 通信芯片。具备 Power Negotiation 数据包透传功能，切换 Data Role 功能，以及通 过 VDM 协商让智能设备进入 ALT MODE 输出 DP 信号的功能,特别适用于 USB TYPE-C Docking 及 USB TYPE-C 接口显示器的应用。LDR6023B 还针对 Switch 游戏机的 USB PD 通信协议中，与标准 DP ALTMODE 不同部分进行了兼容性设计，可以很好的配合该游戏机的视频输出模式开启。

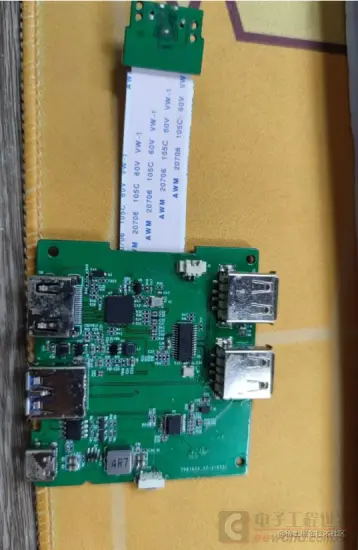

                            乐得瑞任天堂Switch底座方案

2、方案特点 市面上百分之八十底座都是用的乐得瑞科技方案，兼容性好，支持普通5V电源输出投屏，不局限于15V火牛电源，不烧机，带按键切换◇ 支持 USB PD 2.0 以及兼容 USB PD 3.0 ◇ 双 TYPE-C 接口都支持 DRP 功 ◇ 透传适配器与智能设备(电脑，平板，手机)之间的 PDO 及 REQUEST 协商 ◇ 自动进行 DR_SWAP 转为 UFP 模式 ◇ 通过 VDM 协商申请，让智能设备进入 ALT MODE 支持 DP 输出 ◇ 提供可配置的功率分配功能 ，可以为系统预留 5W/10W/15W 不同功率 ◇ 提供外设复位控制功能，为外设提供复位信号 ◇ 支持 Switch 游戏机 Docking 功能，HDMI 控制/按键控制画面切换功能

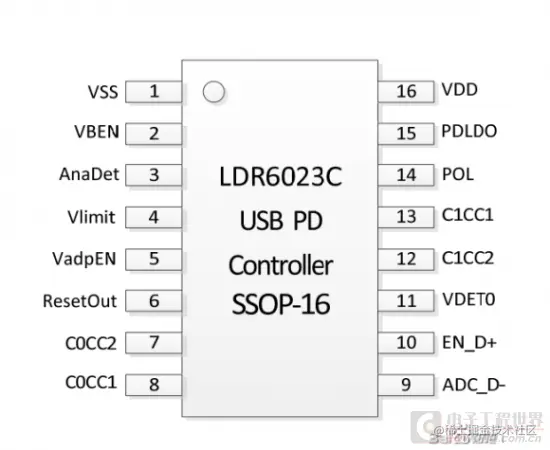

3、应用 ◇ TYPE-C Docking, Hub, TYPE-C 到 HDMI/DP/VGA 转换器，Switch 游戏机转接器PIN3-HPD为DP 输入申请引脚，高电平使能 DP 信号输出 HPD 信号为低电平时，LDR6023B 将让 switch 进入只充 电，不输出视频的工作状态。显示器应用场景请确保 HPD 持续拉高PIN4_LENS为DP 模式配置，10k 电阻下拉表示只支持 4lane，悬空表示 2lanePIN6为按键PIN，通过按键切换Switch视频输出模式PIN9_RES0为默认上拉，预留 5W功率 给 Dock，外置 10k 下拉后预留 10WPIN10_ALT_LED 输出 默认低，高电平表示 Switch 游戏机已进入 DP ALTMODE 可接一个LED灯来指示设备是否输出视频。
