在上篇文章类的加载分析中，分析了非懒加载类的加载流程，ro、rw、rwe的逻辑，方法的排序流程等，本篇将重点分析懒加载类和分类的加载过程。

1.引入问题

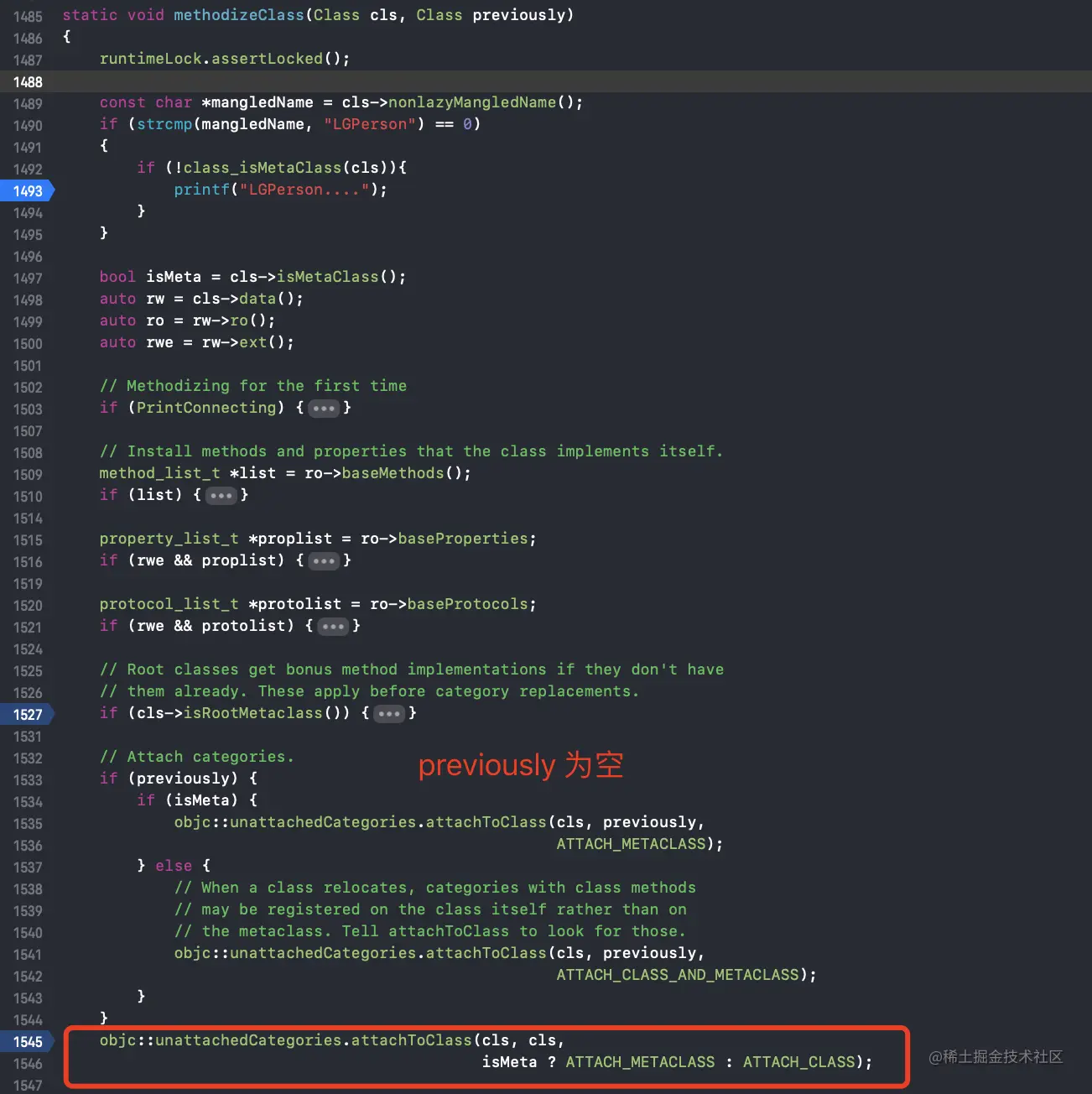

首先，回顾一下方法methodizeClass，上一篇文章也做了分析。见下图：


  • 该方法是将ro中的方法、协议、属性附加到rwe中，但是跟踪代码会发现此时的rwe还是空，那么rwe何时创建呢？这是我们要摸清的！
  • 同时通过全局搜索methodizeClass方法，previously的传入值都是nil，可以理解if(previously)中的流程应该是为未来的一些处理做的预留。

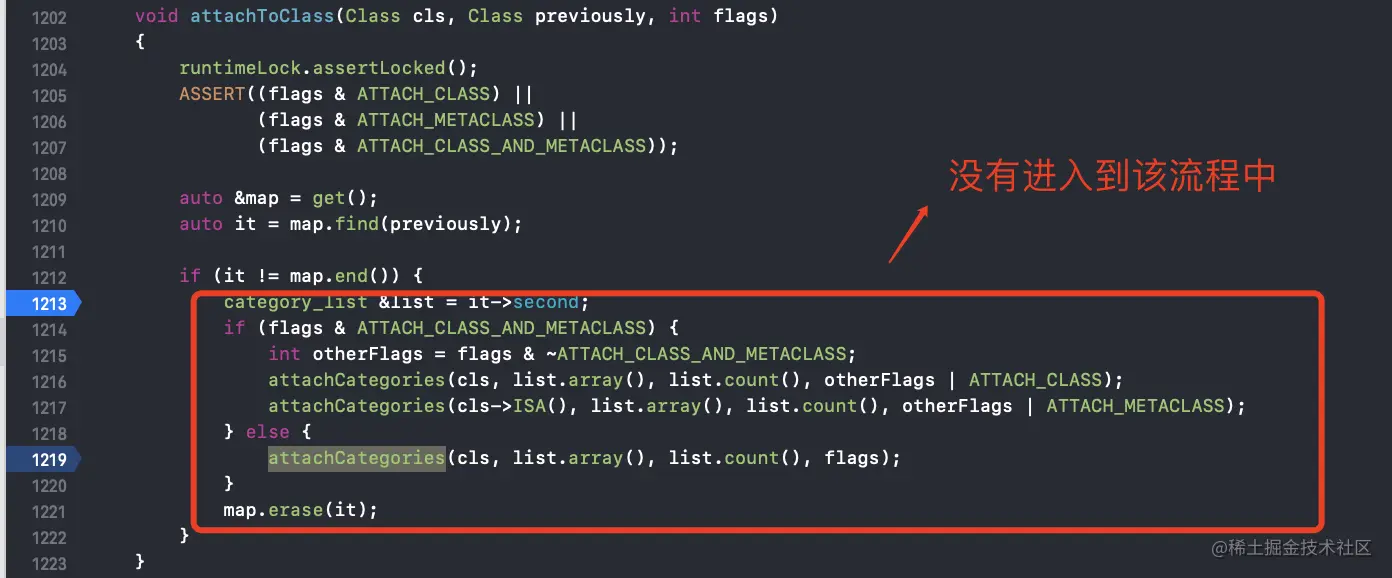

进入attachToClass方法，找到了分类处理的一个入口：attachCategories方法。见下图：


通过上一篇文章分析，很遗憾，跟踪发现attachCategories没有被调用到！最终我们通过反向推导的方式找到调用attachCategories方法的地方，也就是load_categories_nolock方法。但是从上一篇文章的分析结果发现，load_categories_nolock方法貌似也只是在处理实现了load方法的分类有效。那么对于懒加载的分类加载过程又是怎样的呢？attachCategories做了什么？

  • 汇总一下，我们现在要解决的问题：
    • 分类的加载流程？
    • 不同情况下，方法的排序是怎么样的？
    • rwe在何时创建？
    • attachCategories做了什么?

接着上一篇文章的内容，我们对多中情况的类和分类的加载过程进行分析。

2.分类的加载分析

添加一个案例，创建一个类 LGPerson ，有两个实例方法，并实现了 +load() ，同时创建一个分类 LGPerson (LG) ，有一个实例方法，也实现了 +load() 。见下图：

// LGPerson类
@implementation LGPerson

+(void)load{}

- (void)saySomething{
    NSLog(@"%s",__func__);
}

- (void)sayHello{
    NSLog(@"%s",__func__);
}
@end

// 分类
@implementation LGPerson (LG)

+ (void)load{}

- (void)sayHello_cate{
    NSLog(@"sayHello_cate %s", __func__);
}
@end

1.非懒加载类和非懒加载分类

  1. 此种情况在上一篇文章中已经分析了。这里不再分析，直接给出结果，并验证！

    • 类初始化

      map_images->_read_images->realizeClassWithoutSwift->methodizeClass

    • 分类初始化

      load_images->load_categories_nolock->attachCategories

  2. 验证一下，在关键位置设置断点，运行程序：

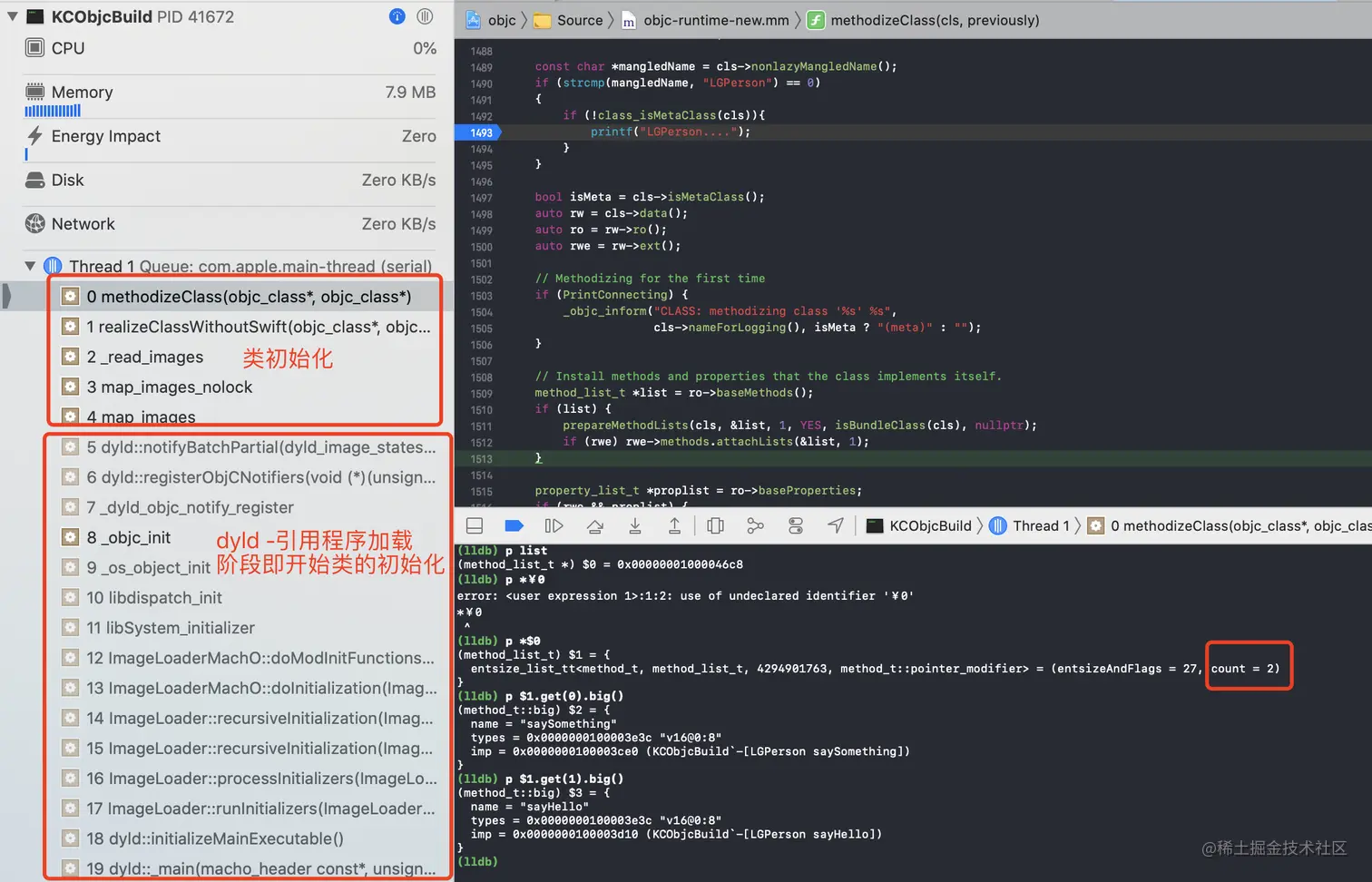

    在 methodizeClass方法中过滤到了 LGPerson，同时查看运行堆栈信息，发现 LGPerson在dyld应用程序加载时，调用map_images时即开始了类的初始化流程。在类的ro中，成功获取了LGPerson的两个实例方法，说明此时分类的方法还没有添加到类中。见下图：


    methodizeClass会对ro中的方法进行排序，而rwe还未创建！

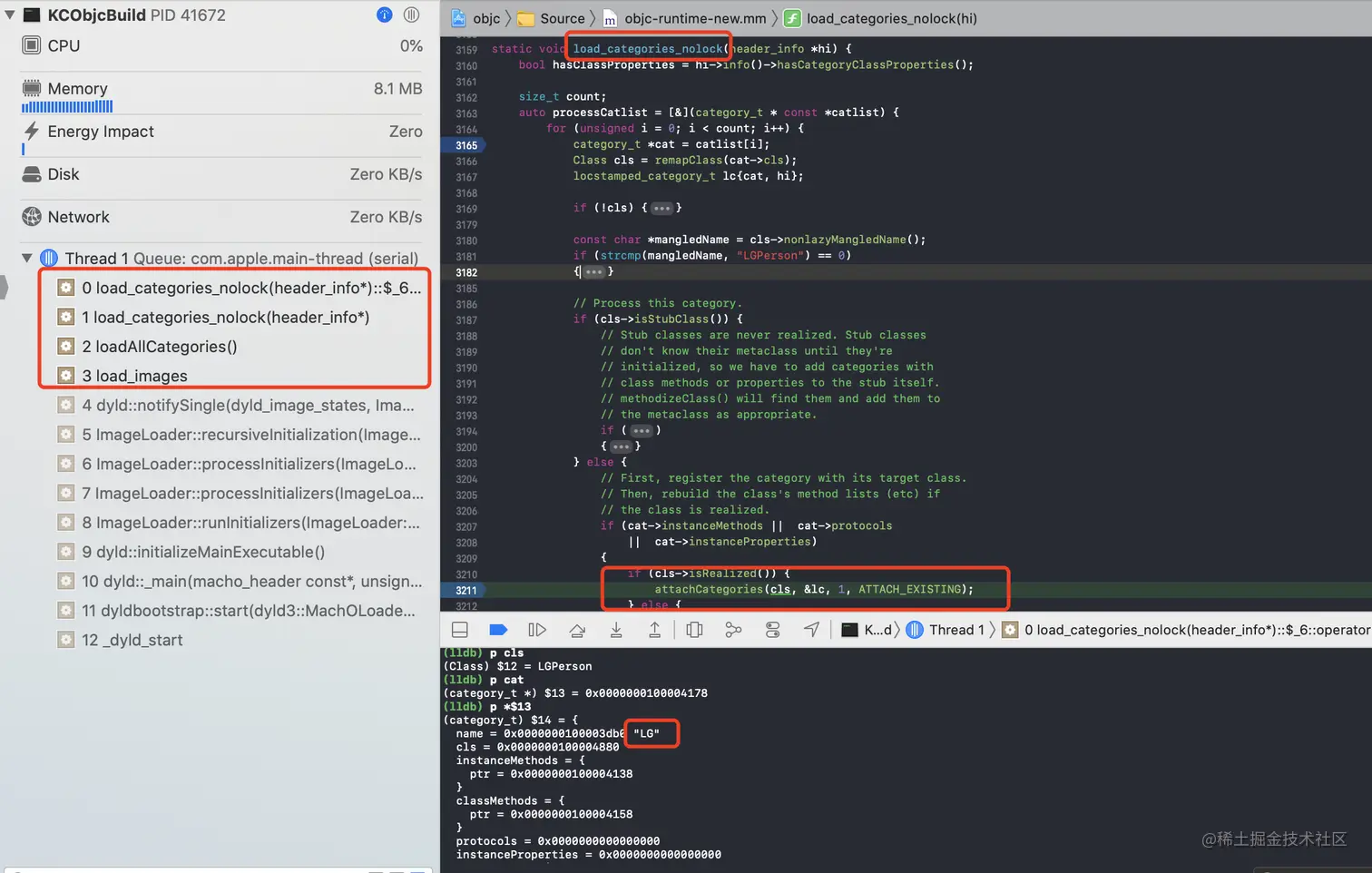

    在load_categories_nolock方法中过滤到了LGPerson类，并获取了对应的分类LG。通过堆栈信息可以发现，同样是在dyld应用程序加载时，调用load_images时开始了分类的初始化流程。见下图：


2.懒加载类和非懒加载分类

运行程序前，先思考一下，类现在是懒加载，那么read_images过程中就不会进入realizeClassWithoutSwift了呢？分类依然是非懒加载，那么分类的加载是否还是通过load_categories_nolock进行初始化呢？

依然采用上面的案例，去掉LGPerson类中的+load方法。

在关键位置设置断点，运行程序：

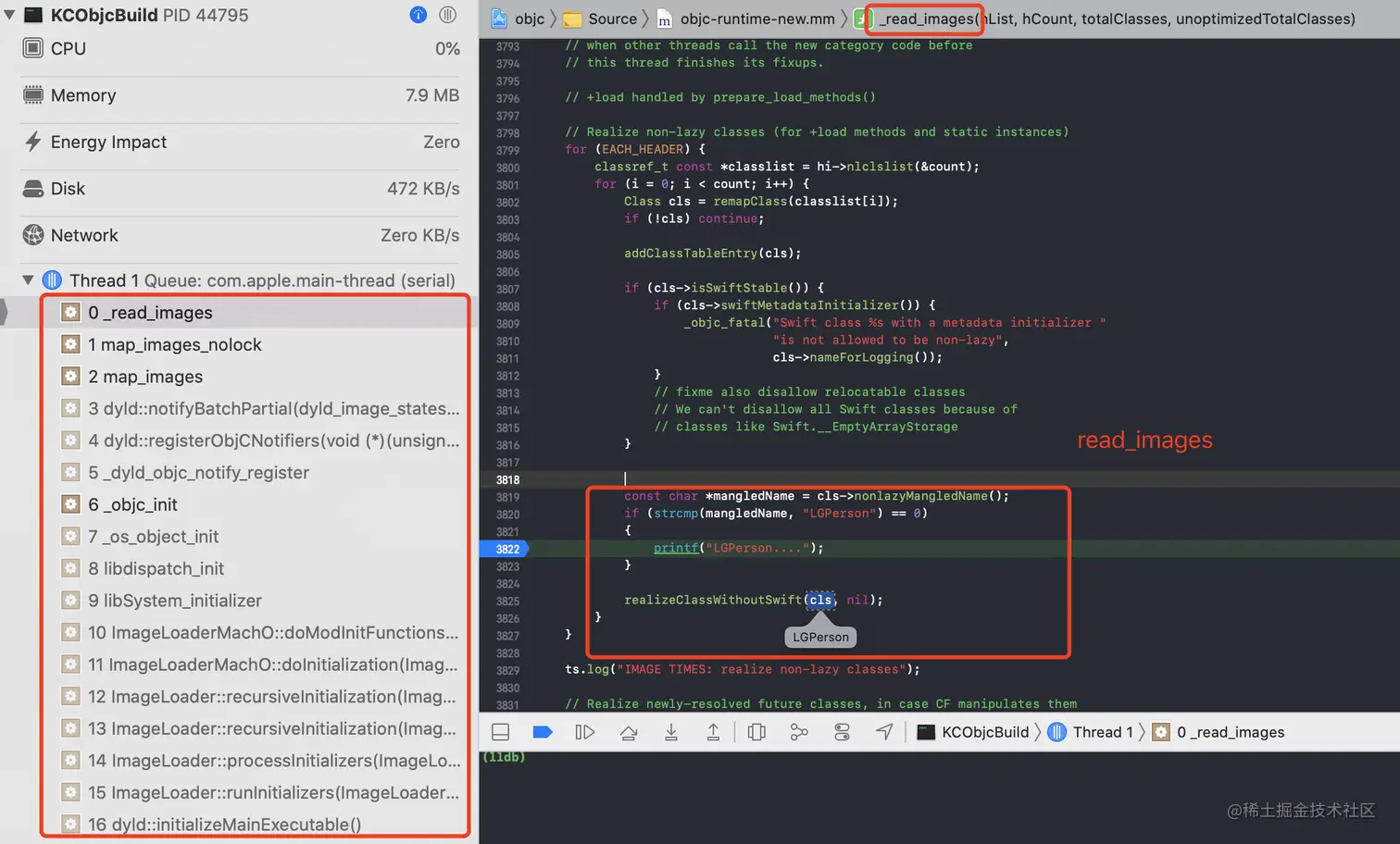

运行结果很意外，应用程序加载阶段，在read_images中过滤到了LGPerson，并且调用了realizeClassWithoutSwift方法。见下图：

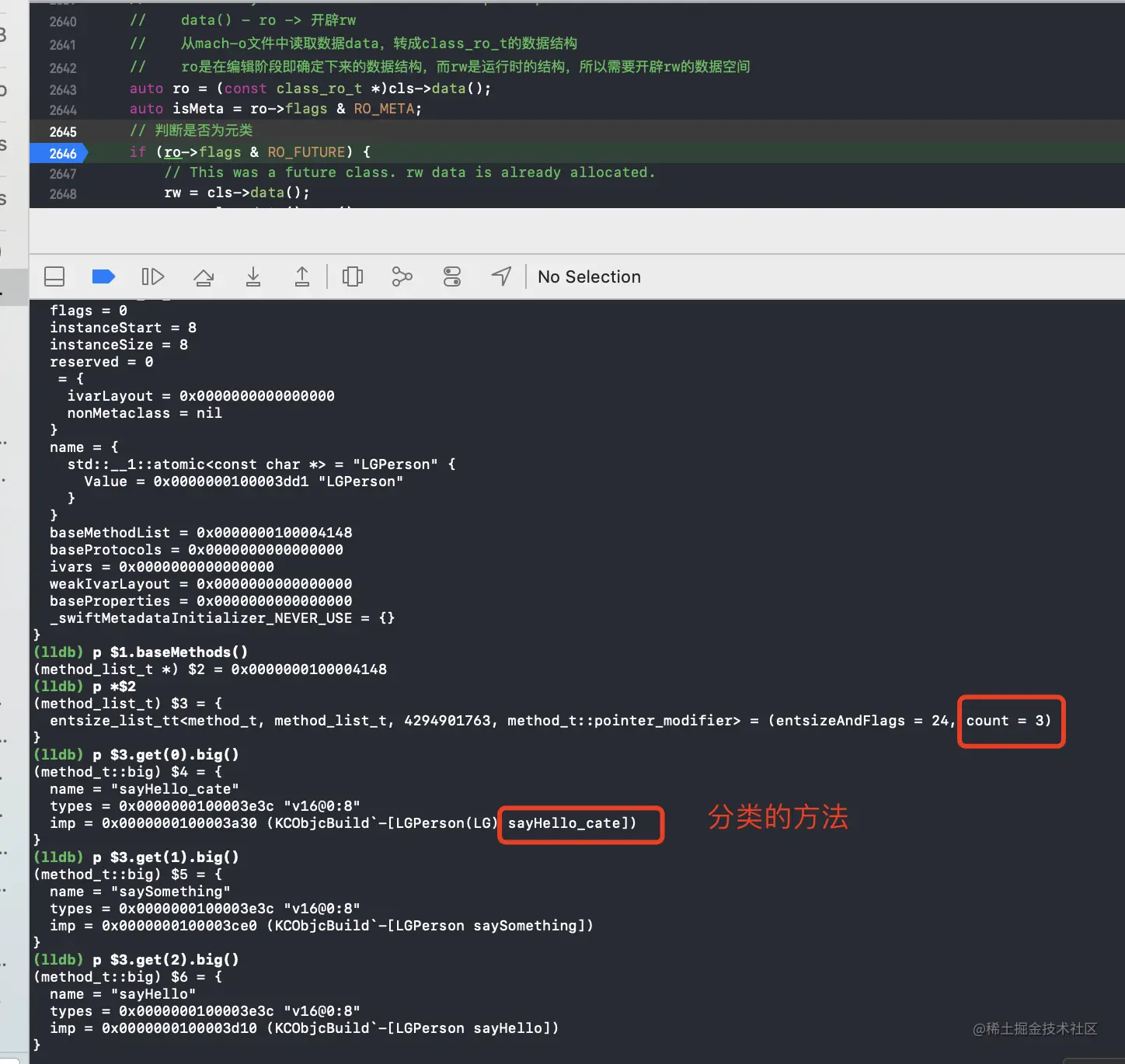

继续运行程序，获取LGPerson对应的ro数据，打印方法列表结果如下：


方法竟然有3个，分类的方法已经被放入到了类对应的data()中，并且处在方法列表的前面。所以可以得出以下结论：

  • 懒加载类和非懒加载分类

    map_images->_read_images->realizeClassWithoutSwift->methodizeClass，并且不会调用attachCategories方法，分类中的方法在编译阶段已添加到data()中。

3.非懒加载类和懒加载分类

依然采用上面的案例，添加LGPerson类中的+load方法，去掉分类中的+load方法。

在关键位置设置断点，运行程序：

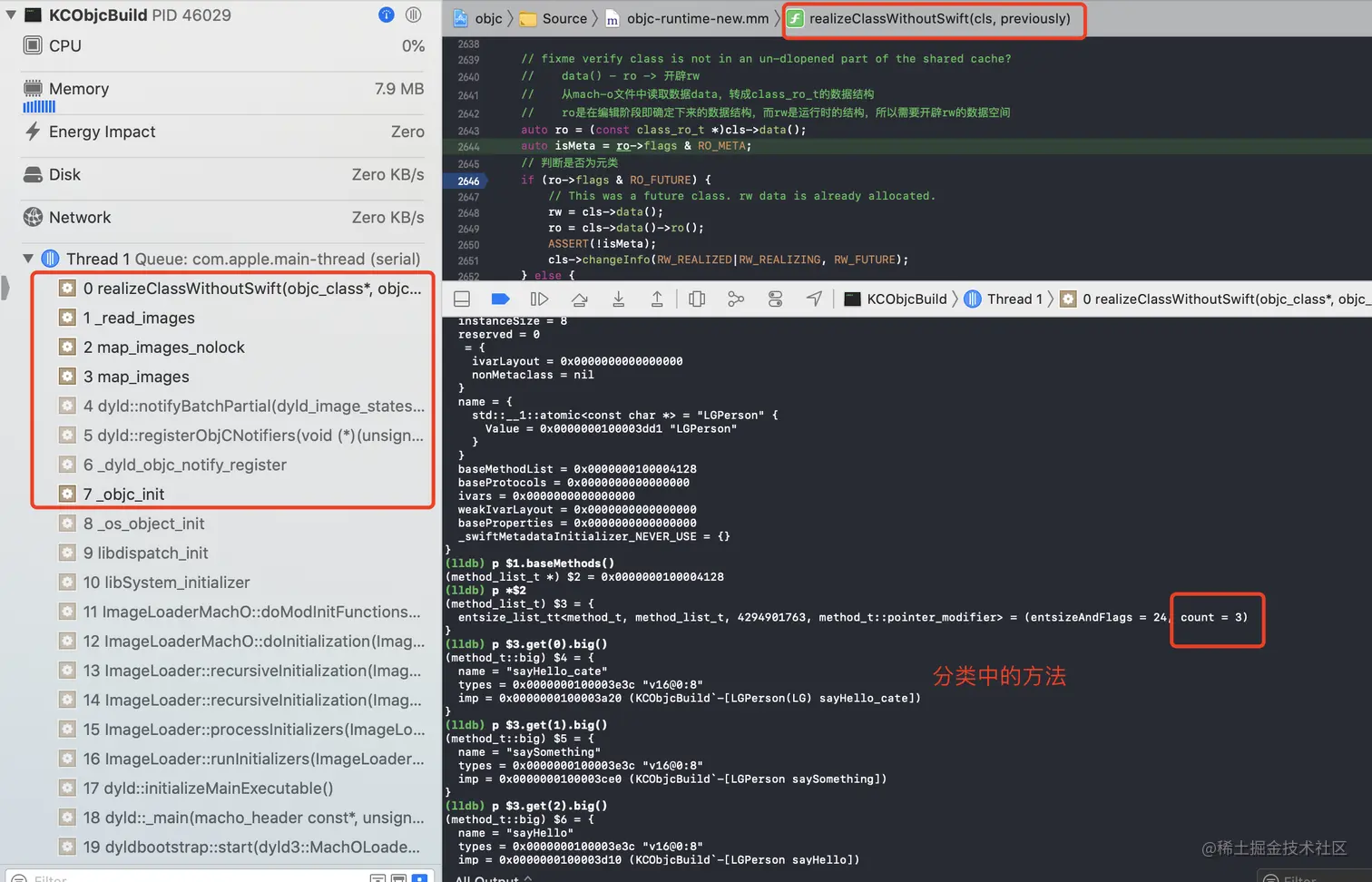

和是第二种（懒加载类和非懒加载分类）情况类似，应用程序加载阶段，在read_images中过滤到了LGPerson，并且调用了realizeClassWithoutSwift方法。获取LGPerson对应的ro数据，打印方法列表结果如下：


方法也是3个，分类的方法已经被放入到了类对应的data()中，并且处在方法列表的前面。所以可以得出以下结论：

  • 非懒加载类和懒加载分类

    map_images->_read_images->realizeClassWithoutSwift->methodizeClass，并且不会调用attachCategories方法，分类中的方法在编译阶段已添加到data()中。如果是有多个分类，并且分类都是懒加载，流程一致！

4.懒加载类和懒加载分类

去掉类和分类中的+load方法。同样在关键位置设置过滤条件，直接运行程序，没有过滤到任何内容，运行结束。此种情况何时加载呢？

回顾一下上一篇文章类的加载分析，我们已经得出结论，懒加载的类在第一次消息发送时进行初始化。那么此种情况下，分类是否也是这样呢？

修改一下代码，向LGPerson类发送一个消息，查看运行结果：

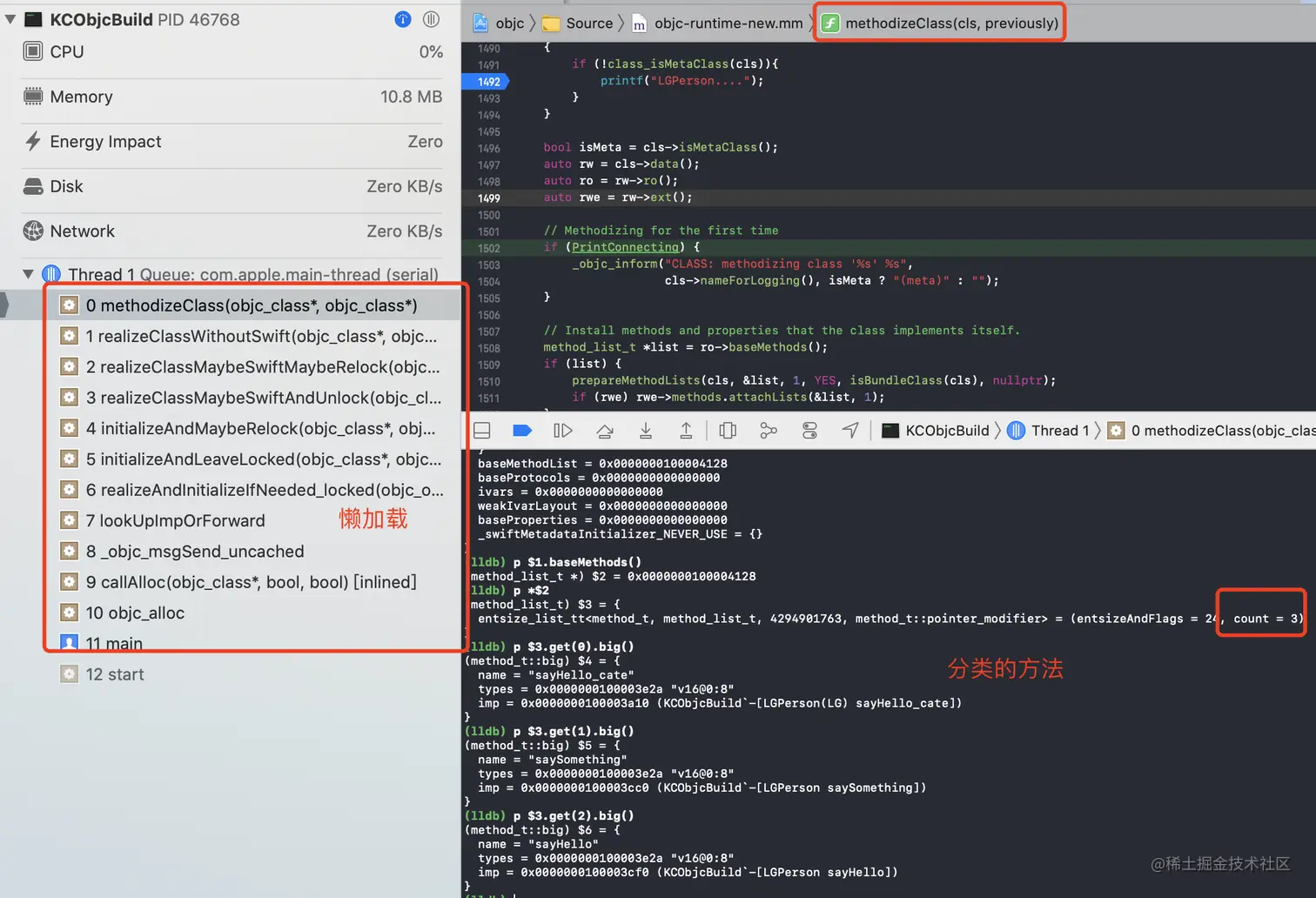

和懒加载类的情况一致，此种情况分类中的数据也自动添加到data()中。

  • 懒加载类和懒加载分类

    lookUpImpOrForward->realizeClassMaybeSwiftMaybeRelock->realizeClassWithoutSwift，不会调用attachCategories方法，懒加载，第一次消息发送时初始化，并且分类中的方法自动添加到data()中。

5.多个分类的情况补充

  1. 类非懒加载，有多个分类，都是非懒加载

    非懒加载类和非懒加载分类，调用attachCategories方法初始化分类。

  2. 类非懒加载，有多个分类，都是懒加载

    分类中的方法在编译阶段已添加到data()中，不会调用attachCategories方法。

  3. 类非懒加载，有多个分类，部分实现+load方法

    非懒加载类和非懒加载分类，调用attachCategories方法初始化分类。

  4. 类懒加载，有多个分类，都是懒加载

    懒加载的类和懒加载分类，第一次消息发送时初始化，并且分类中的方法自动添加到data()中。

  5. 类懒加载，有多个分类，部分实现+load方法

    这里有两种情况：

    1. 只有一个分类实现了load方法: 分类中的方法在编译阶段已添加到data()中，不会调用attachCategories方法。
    2. 超过一个分类实现了load方法

6.类懒加载，超过一个分类实现了load方法

针对这种情况单独分析一下，案例说明：LGPerson类为懒加载，创建三个分类LG、LG2、LG3，其中LG和LG2实现了load方法。

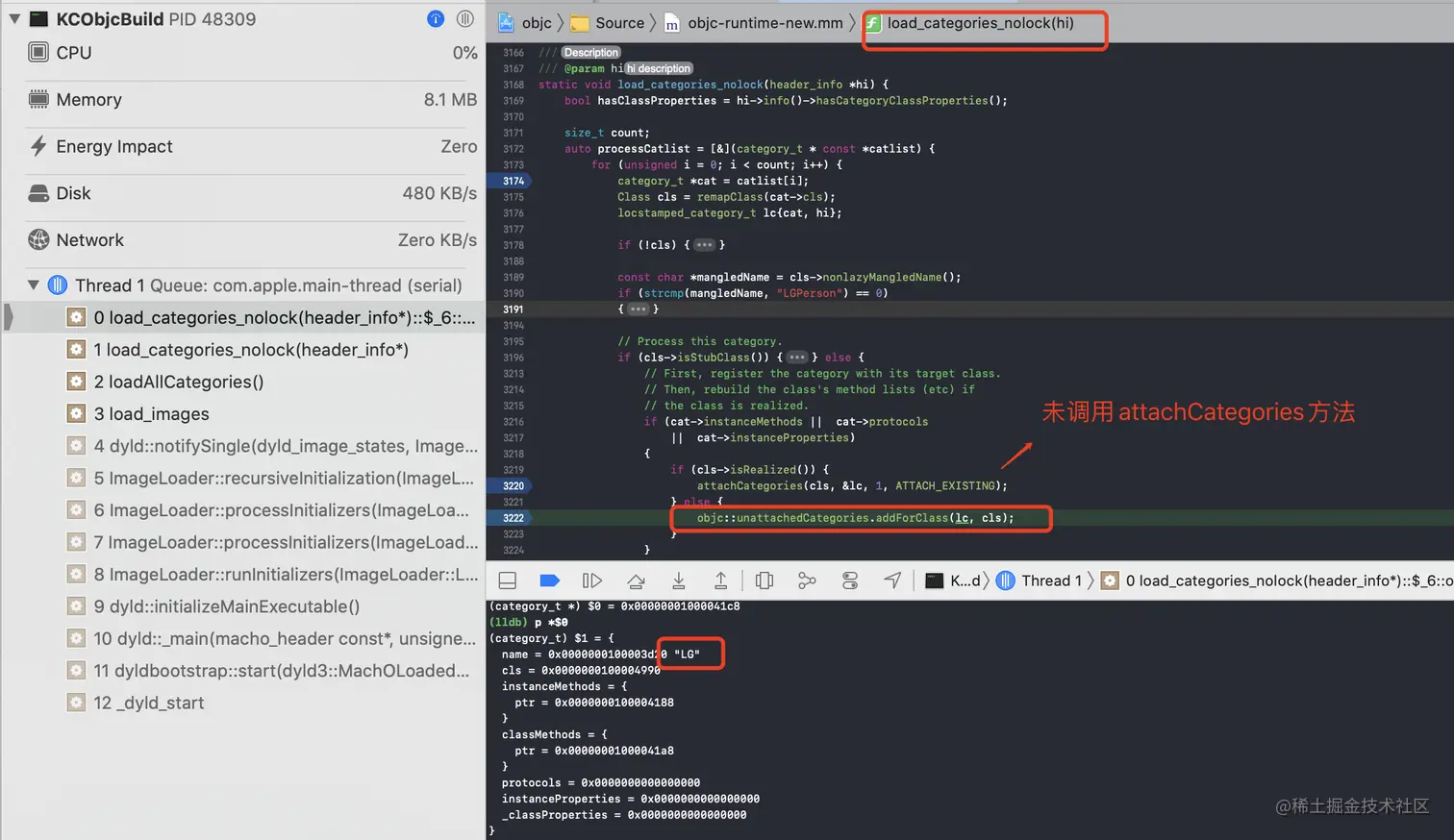

运行程序，发现并没有走map_images->_read_images->realizeClassWithoutSwift的流程。而是在load_categories_nolock中过滤到了分类处理流程，见下图：


和上面有所区别的是，并未调用attachCategories方法，而是调用了else中的objc::unattachedCategories.addForClass(lc, cls);，说明cls->isRealized()为false，也就是说此时类并没有初始化！addForClass中做了什么呢？

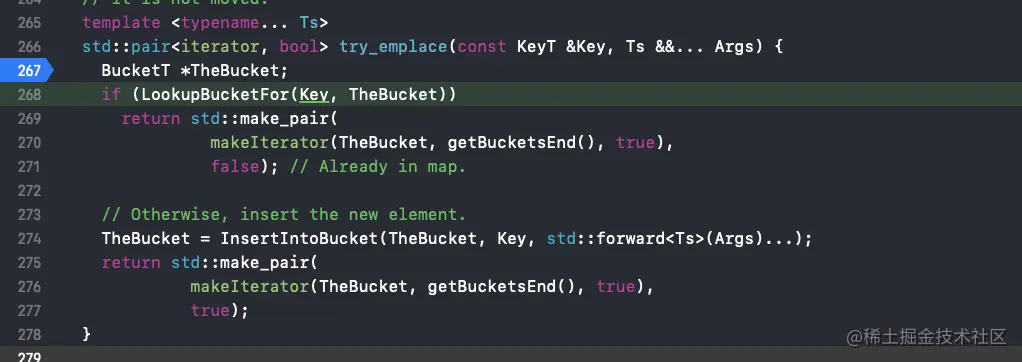

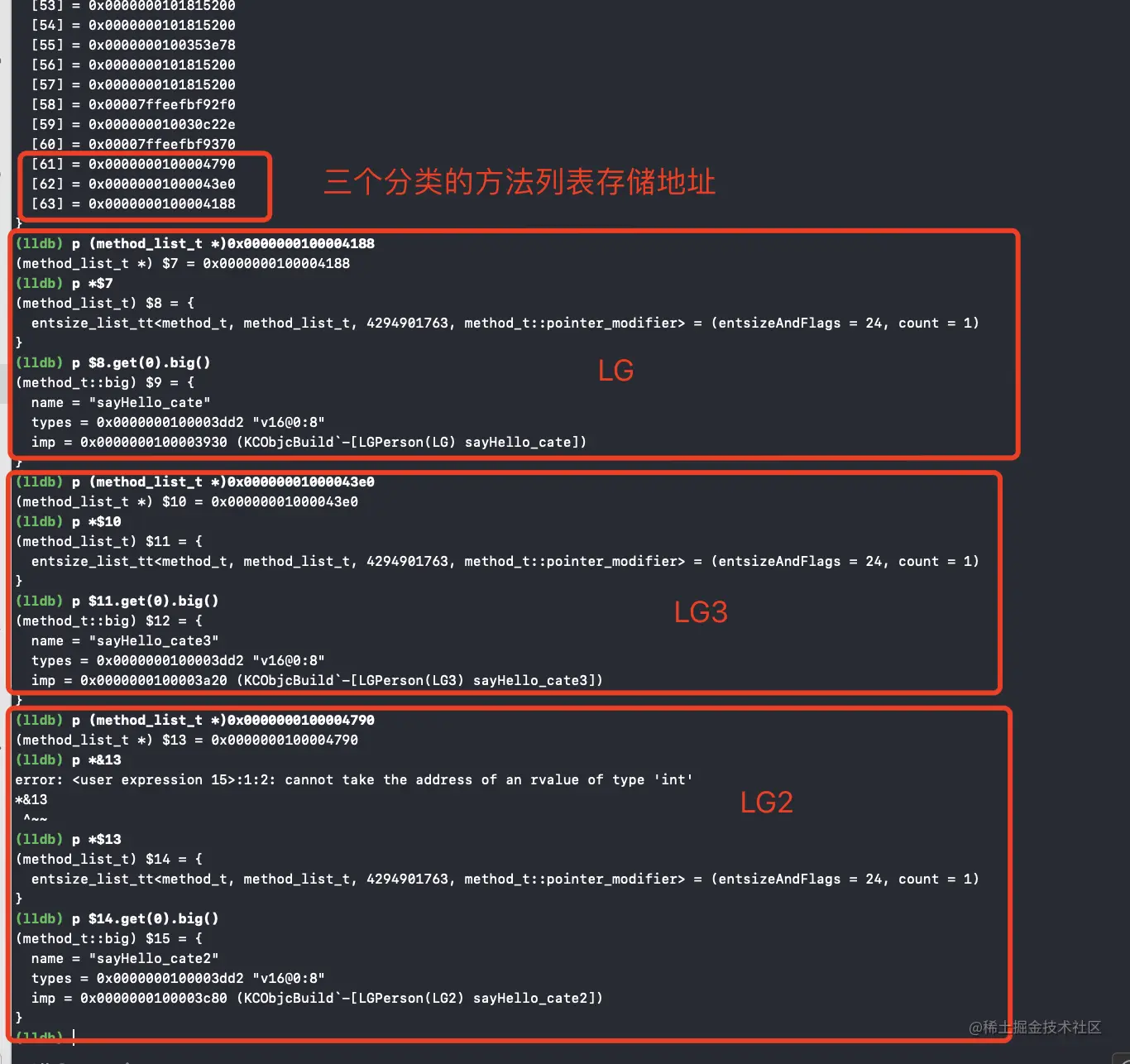

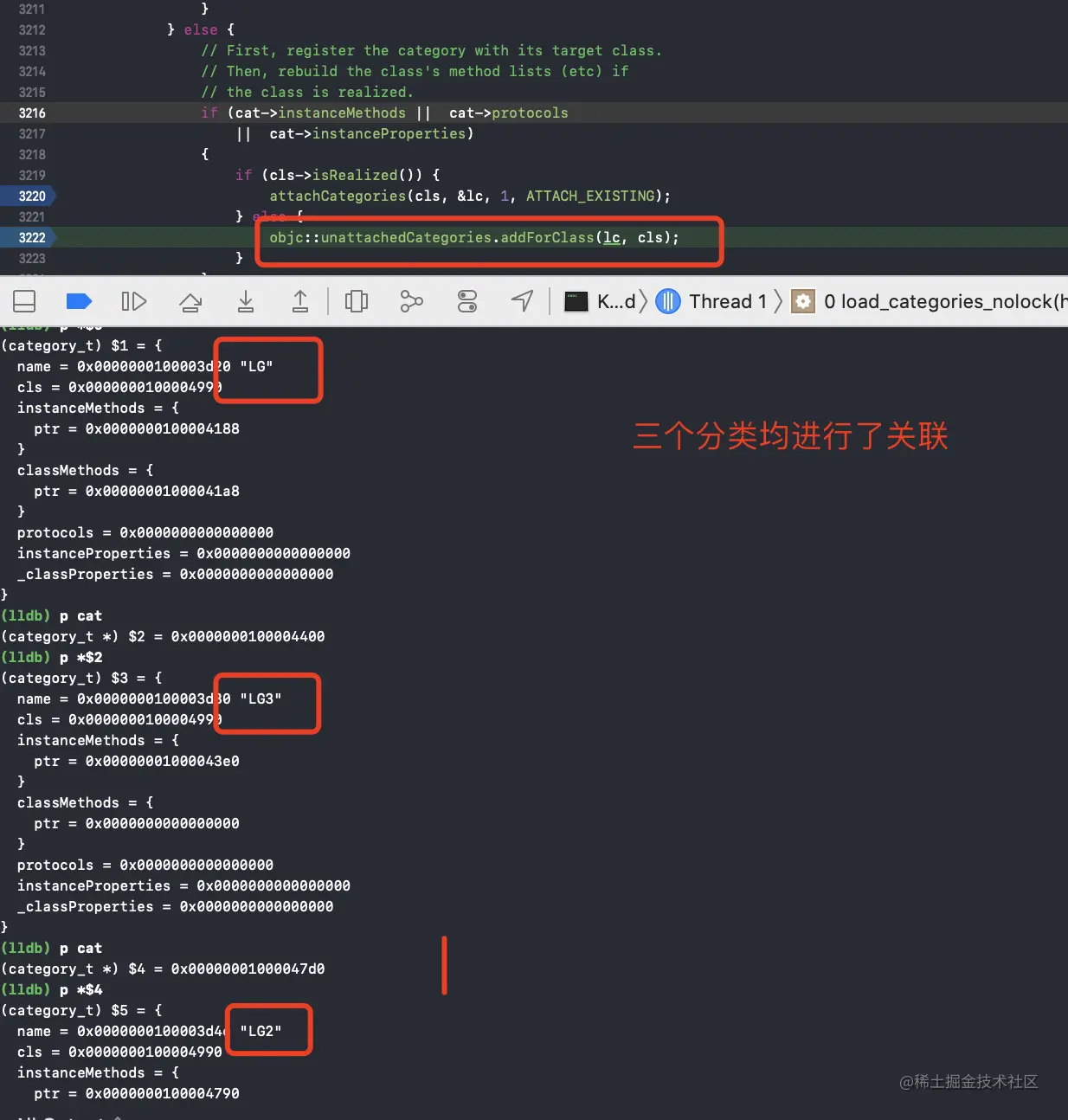

简单理解是，将类和分类进行关联，放在一个BucketT中，可以理解为一个容器。在load_categories_nolock中完成三次循环，将分类均存储到对应的BucketT中。见下图：

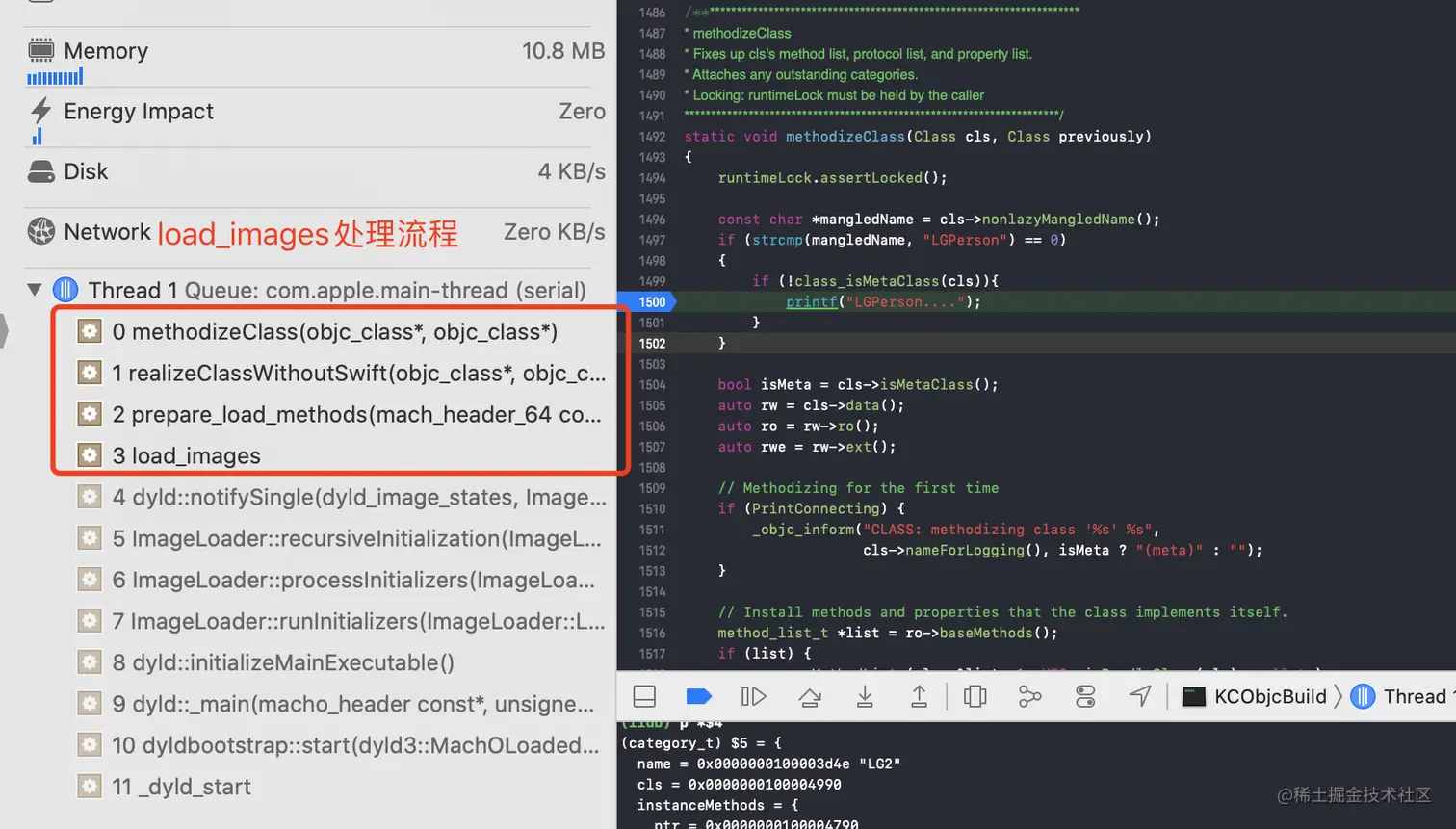

继续运行程序，在methodizeClass中过滤到了LGPerson见下图：

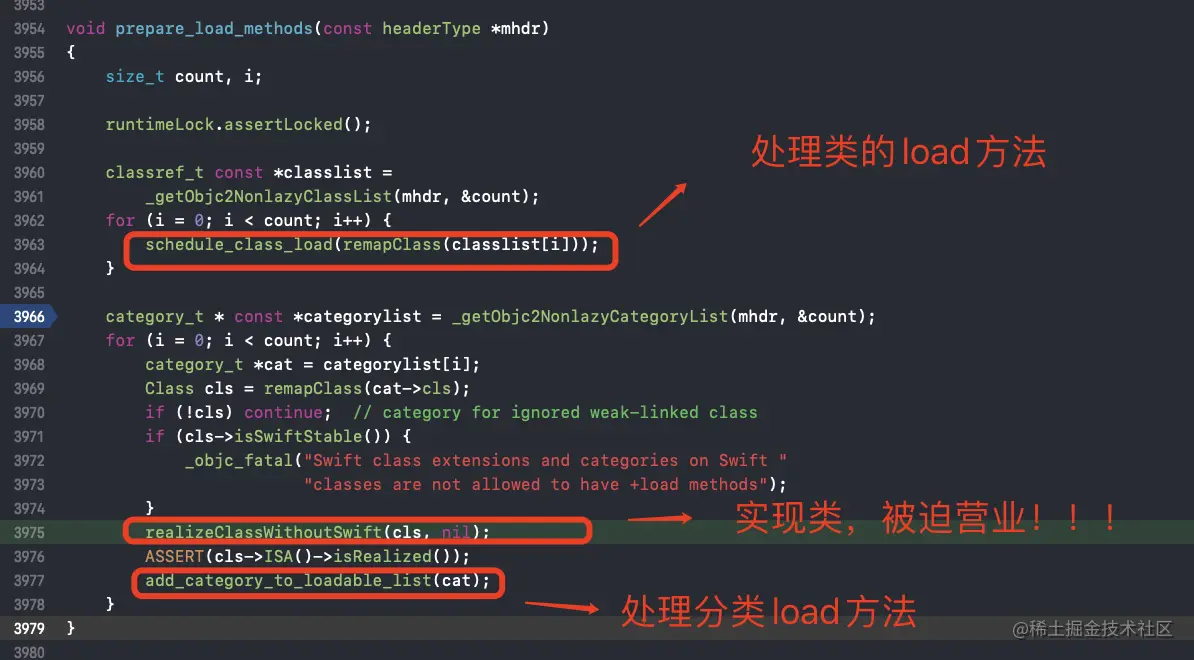

查看堆栈信息，很熟悉，正是load方法调用的关键流程，load_images->prepare_load_methods。我们来重新回顾一下prepare_load_methods方法，见下图：


由于类是懒加载，但是分类是非懒加载，而对LGPerson的分类进行处理时，发现类还没有实现，便调用realizeClassWithoutSwift方法，对LGPerson进行初始化。

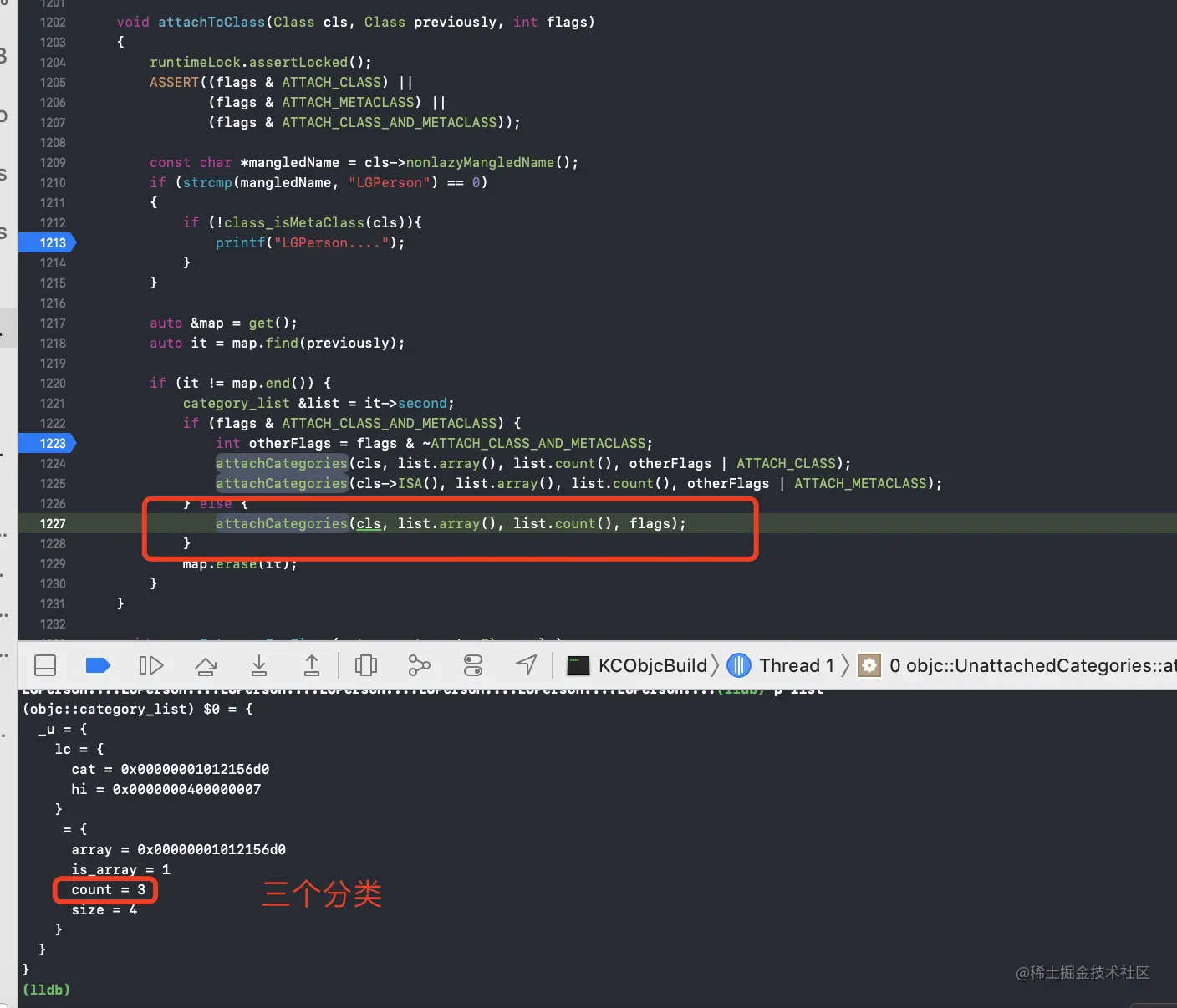

在methodizeClass方法中，对LGPerson本类的相关方法、属性、协议等进行处理，此时分类中的数据还没有附加到本类中。继续运行程序，进而调用attachToClass方法，见下图：


在attachToClass中获取类对应的BucketT，进而获取其分类列表，调用attachCategories方法。

3.详解attachCategories方法

1.attachCategories流程分析

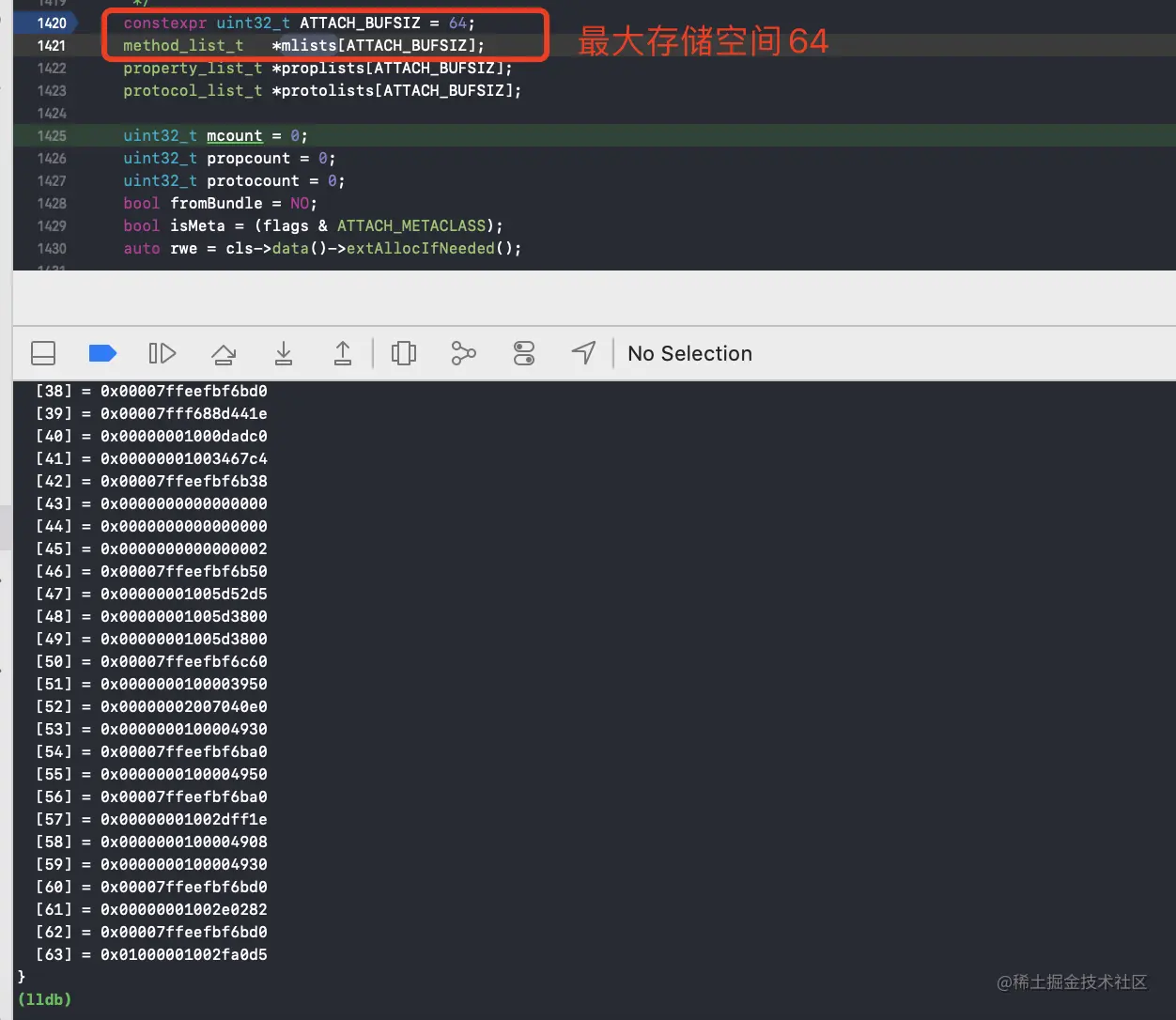

创建了三个数组，分别用于处理方法、属性和协议，最大存储空间是64，见下图：


初始化rwe：

    auto rwe = cls->data()->extAllocIfNeeded();

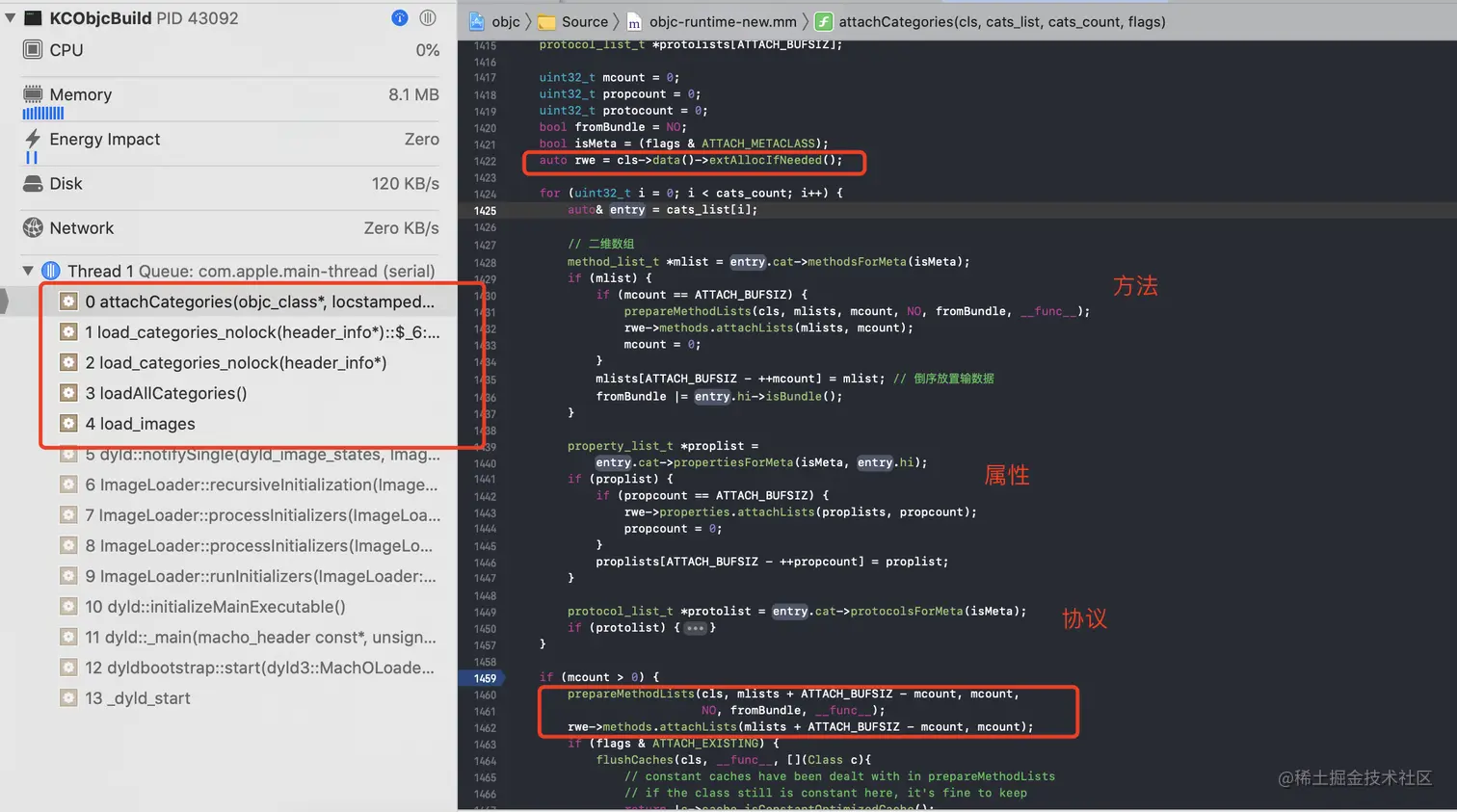

对分类的方法、属性、协议进行处理，将相关信息attach到类中。见下图：


通过下面代码，获取对应的方法列表，如果当前类是元类则获取类方法列表，否则获取实例方法列表：

   entry.cat->methodsForMeta(isMeta);

   // 区分是否为元类
   method_list_t *methodsForMeta(bool isMeta) {
       if (isMeta) return classMethods;
       else return instanceMethods;
   }

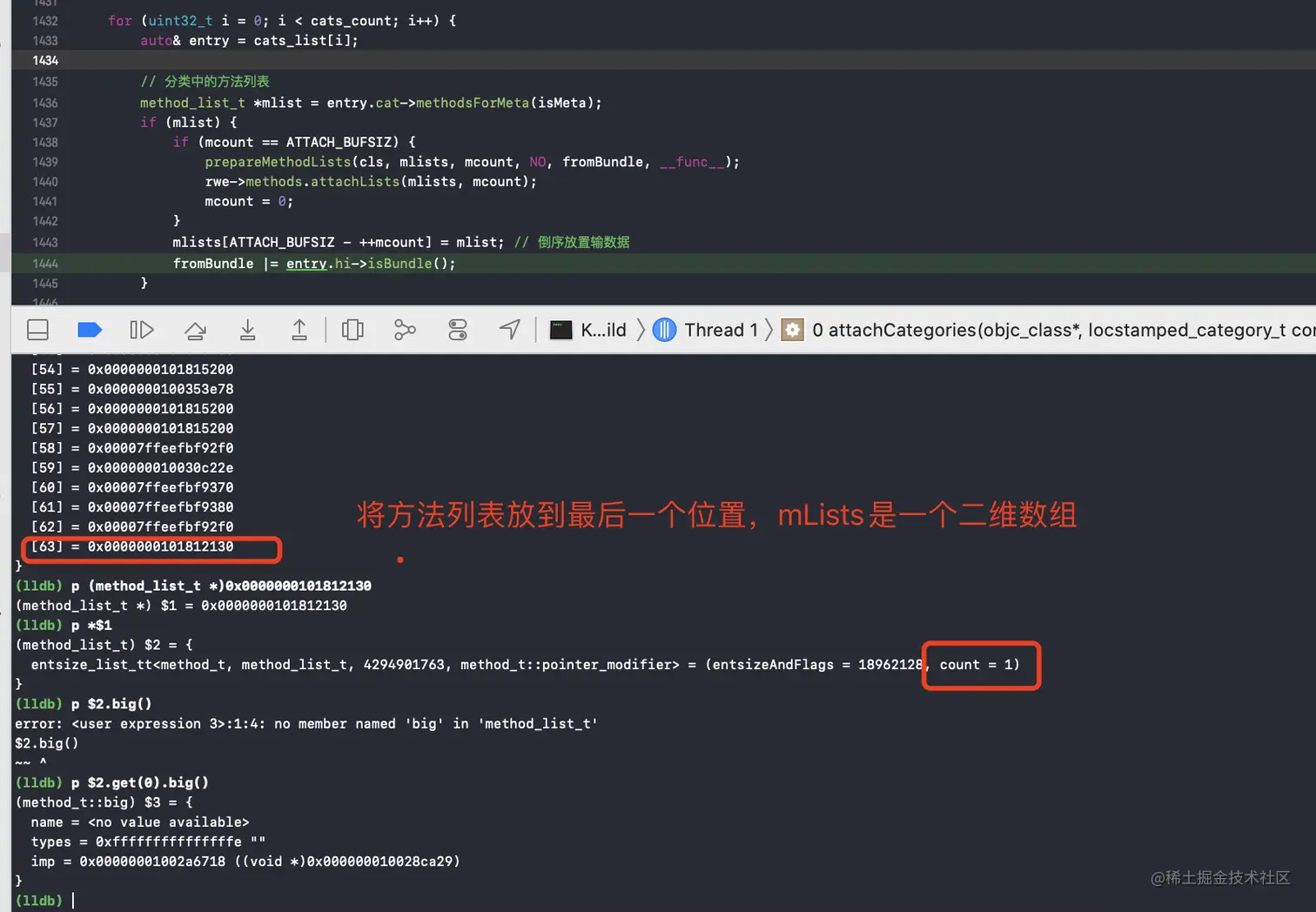

对分类列表进行循环处理，在插入数据时，以倒序的方式插入。同时mLists是一个二维数组。见下图：

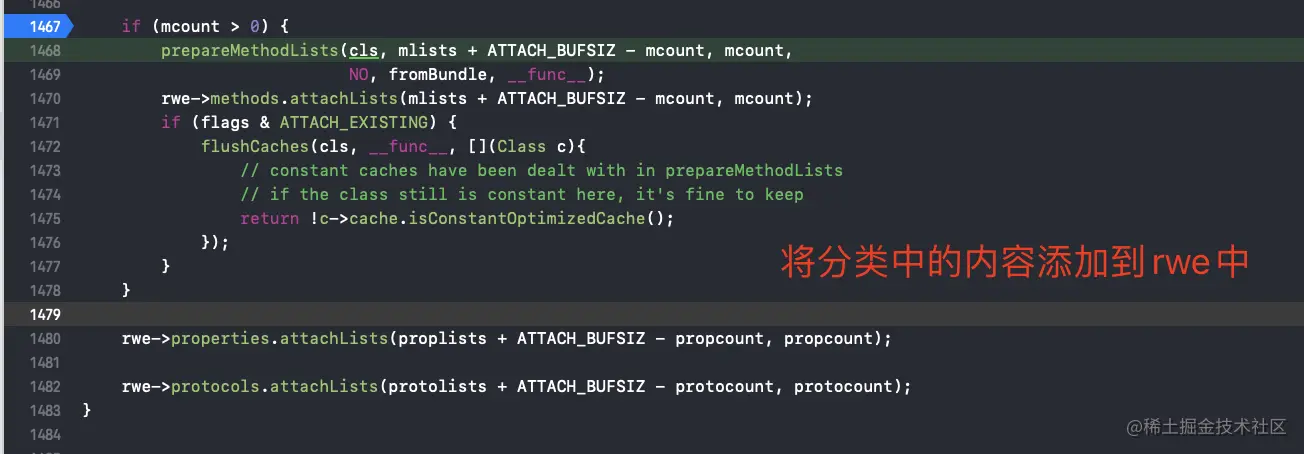

完成方法、属性、协议的整理后，将相关的集合数据插入到rwe中，见下图：


处理方法列表时，首先对方法列表进行排序，但是需要注意的是，这里的mlist是一个二维数组，而方法的排序也只是针对各个分类内的方法进行分别排序，并不会将所有方法放到一个集合中进行排序。


2.rwe创建分析

在attachCategories中对rwe进行了初始化，见下面代码：

auto rwe = cls->data()->extAllocIfNeeded();

这里我们思考两个问题，

  • 什么情况下才会对rwe进行创建？
  • 在rwe创建过程中，做了哪些操作呢？

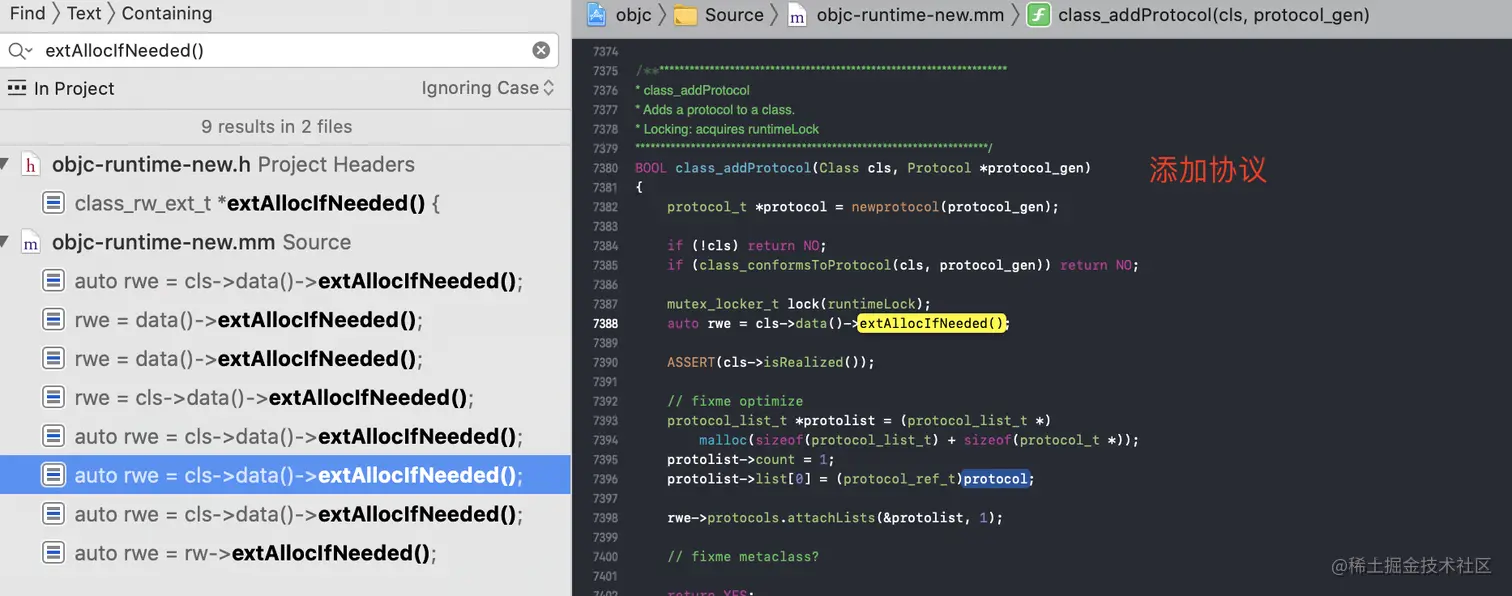

  1. 首先全局搜索extAllocIfNeeded，看哪些地方调用了rwe创建流程。通过全局搜索，发现在向类添加方法、分类、协议，以及设置版本时，才会对rwe进行初始化。如添加协议：


    也就是说除了ro数据外，如需要向类添加额外信息时才会进行rwe的创建。这和我们在类的加载分析中的分析时一致的。

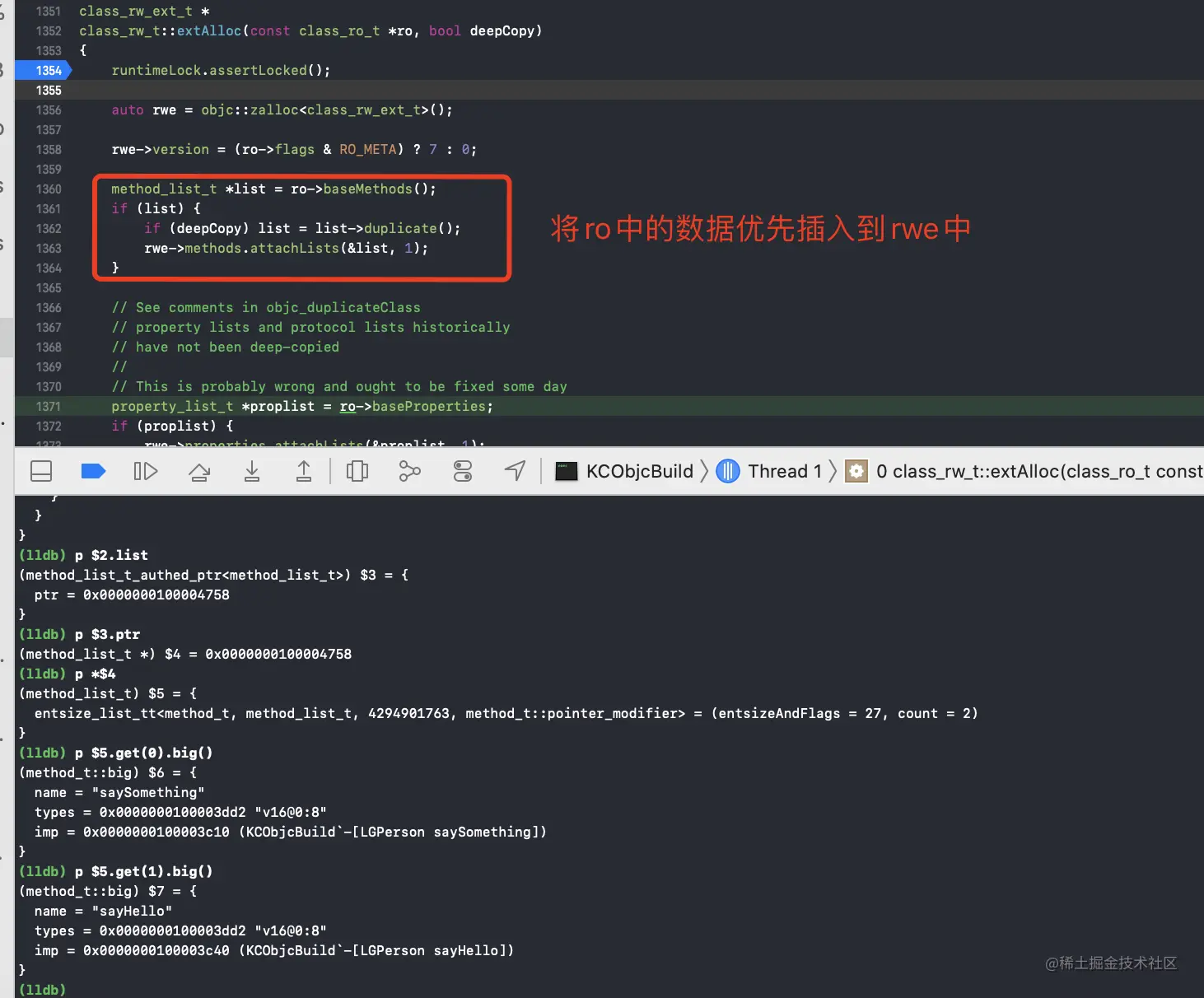

  2. 在创建rwe时，内部做了什么操作呢？跟踪extAllocIfNeeded源码，其会调用extAlloc方法进行初始化。流程中会将ro的数据优先插入到rwe中，见下图：


3.attachLists分析

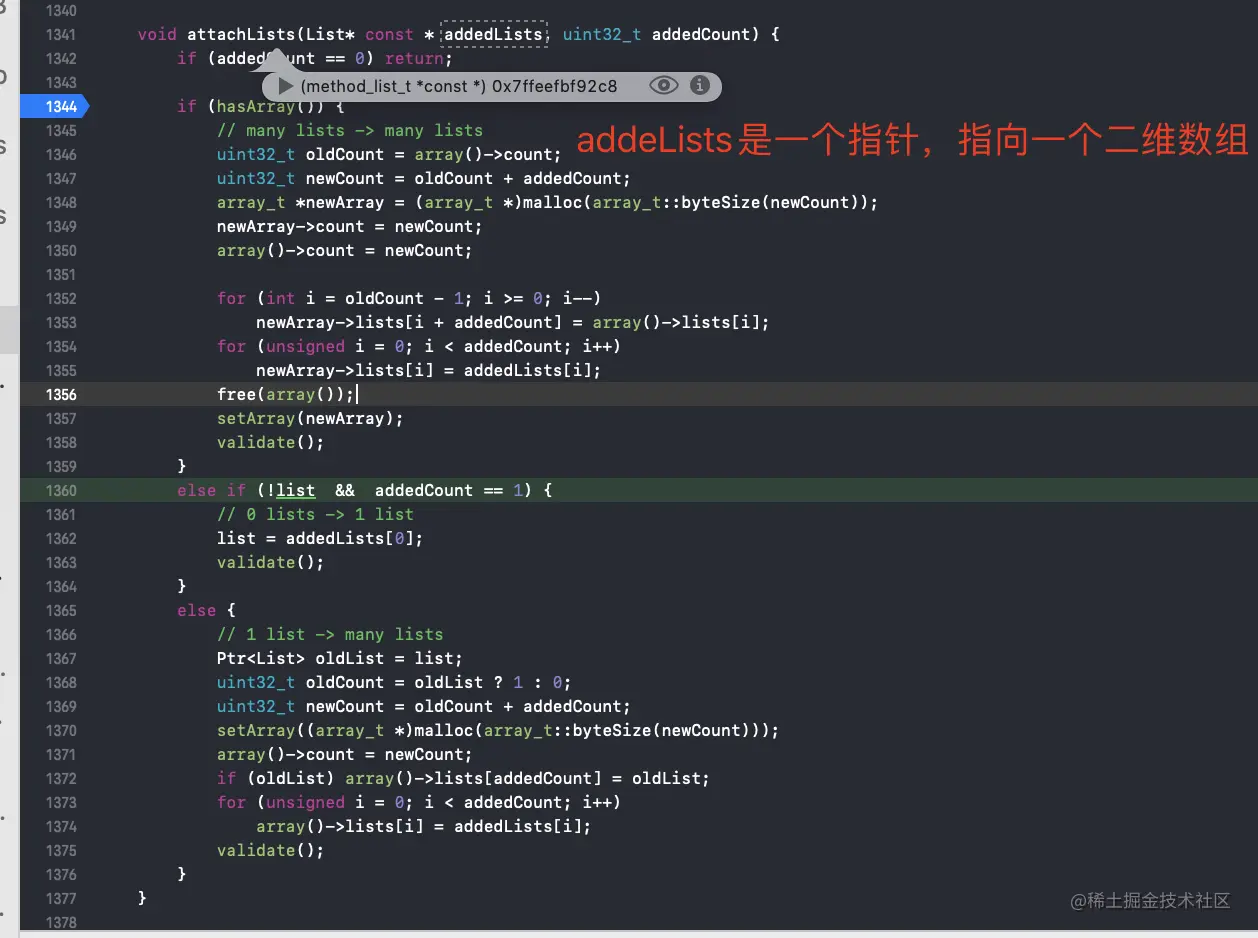

查看attachLists源码，addedLists是一个指针，指向一个二维数组。针对不同的情形，设置了不同的处理分支，见下图：


  1. 一维数组变二维数组

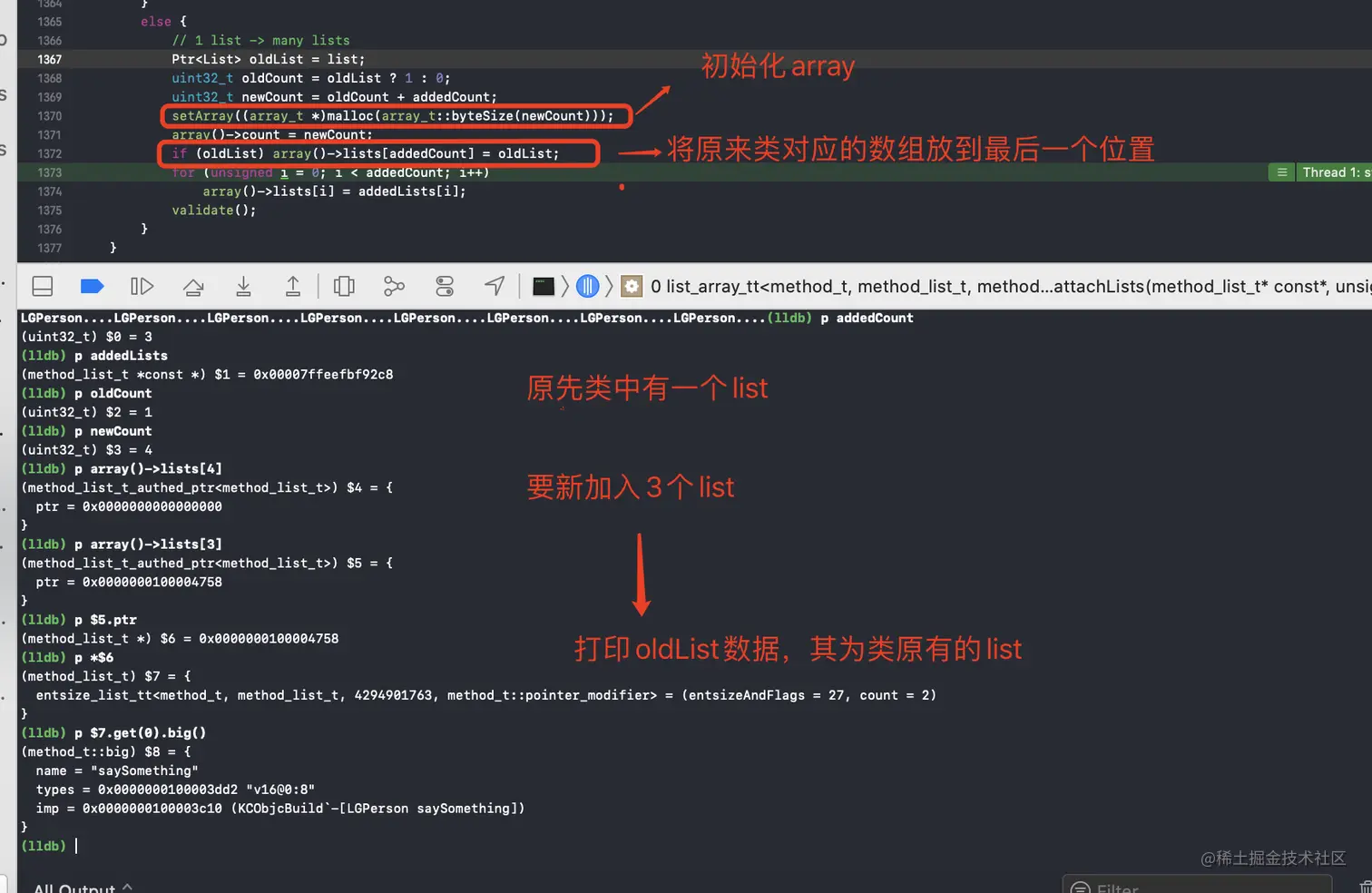

    分类初次进入，会进行array()的初始化，同时设置数组的大小，即为原类的列表数量添加分类的列表数量。同时先将类的list放到最后一个位置，见下图：

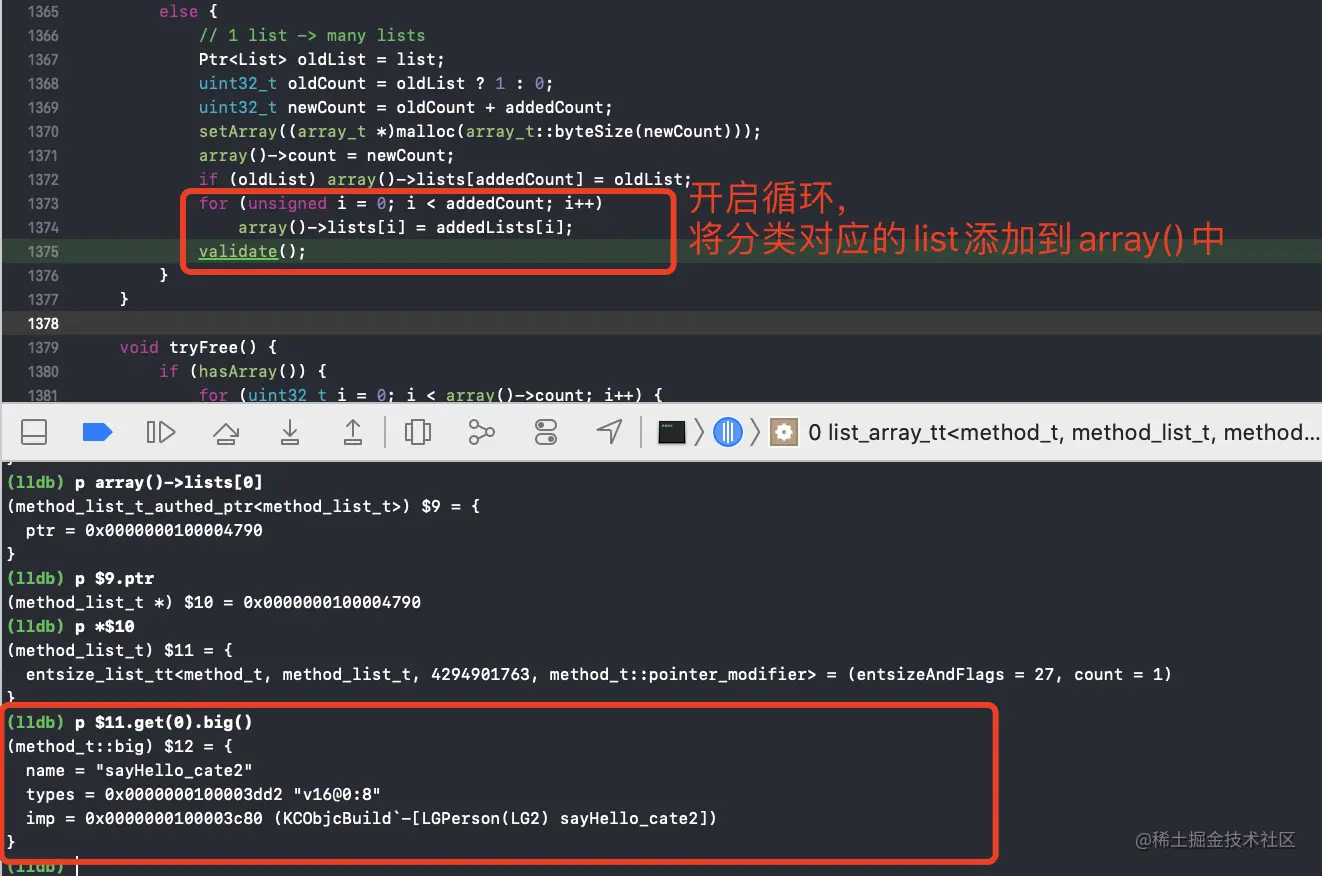

    再开启循环，将分类对应的list添加到array()中，见下图：


  2. 二维数组变二维数组

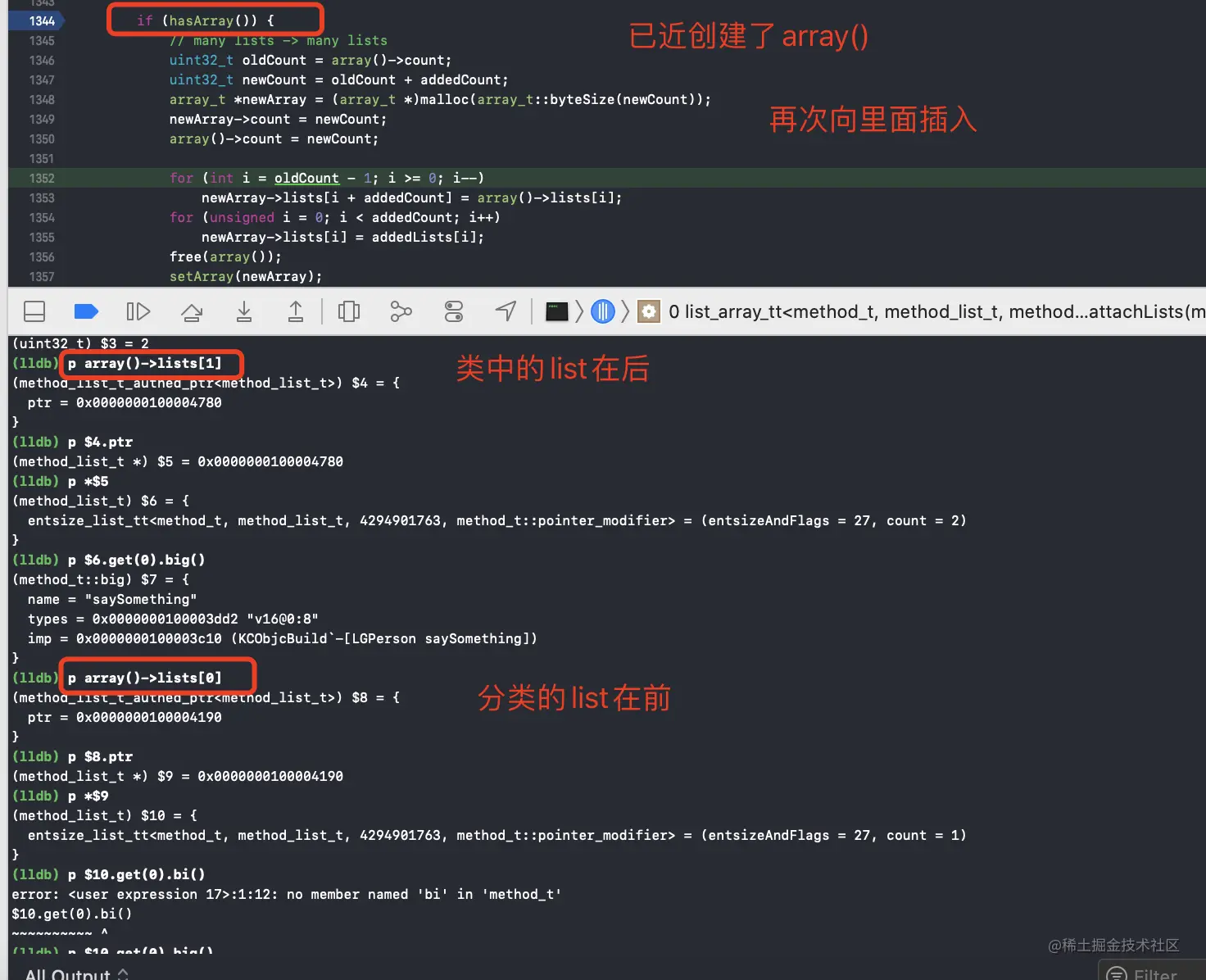

    再次进入时，由于array()已经初始化，所以会走到下图中的分支中，验证一下当前array()的数据顺序，和第一次插入时是一致的，类list在后，分类list在前，见下图：

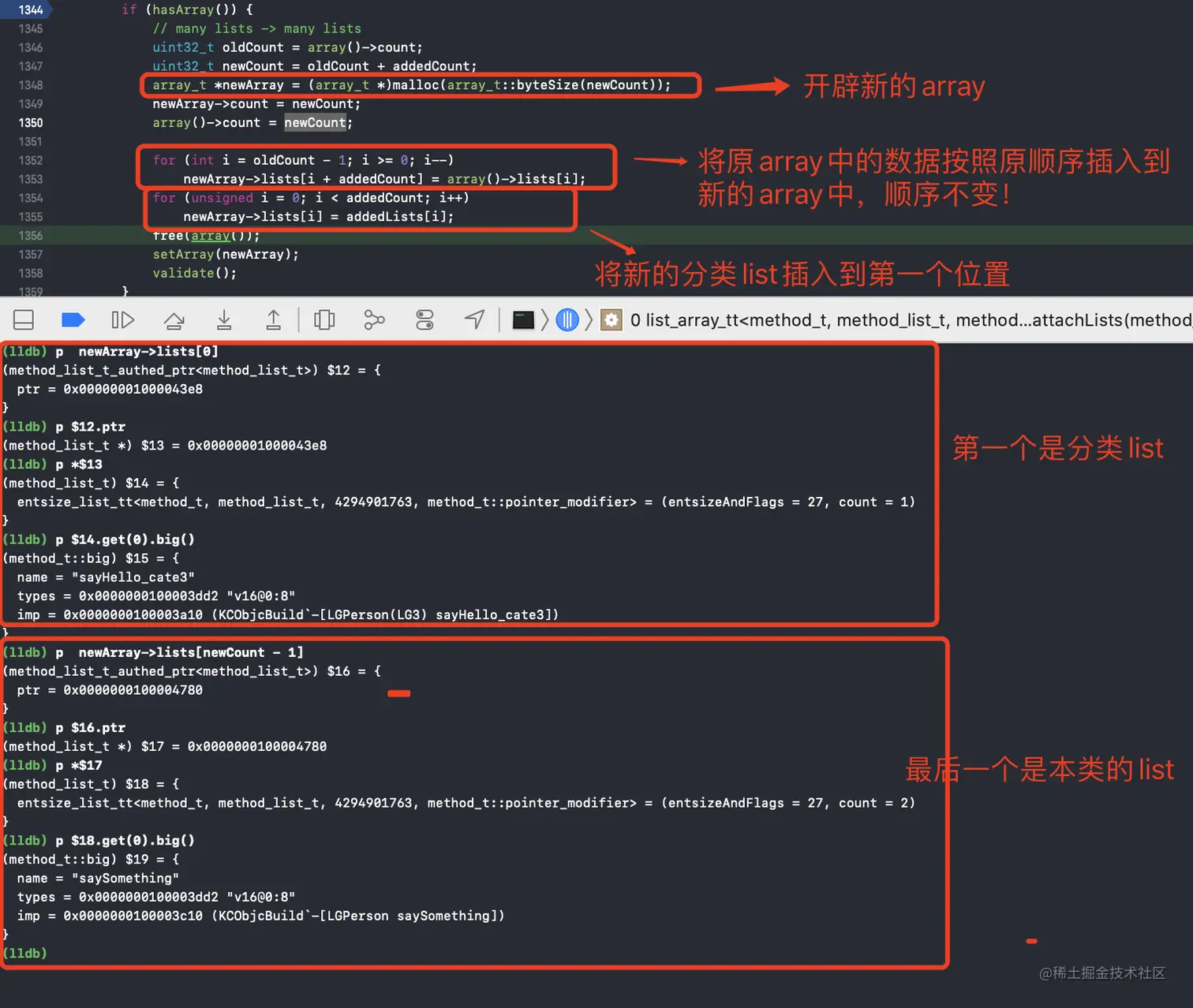

    在此流程中会开辟malloc一个新的newArray，大小重新初始化，将原数组的数据，进行顺序不变的情况下，插入到新的array中，同时将新增的分类list插入到第一个位置，见下图：


  3. 一维数组的创建

    一维数组的分支何时进入呢？其实在前面rwe的创建过程中，已经进行了一维数组的创建。上面已经分析rwe的创建流程：

    • extAllocIfNeeded->extAlloc->attachLists。

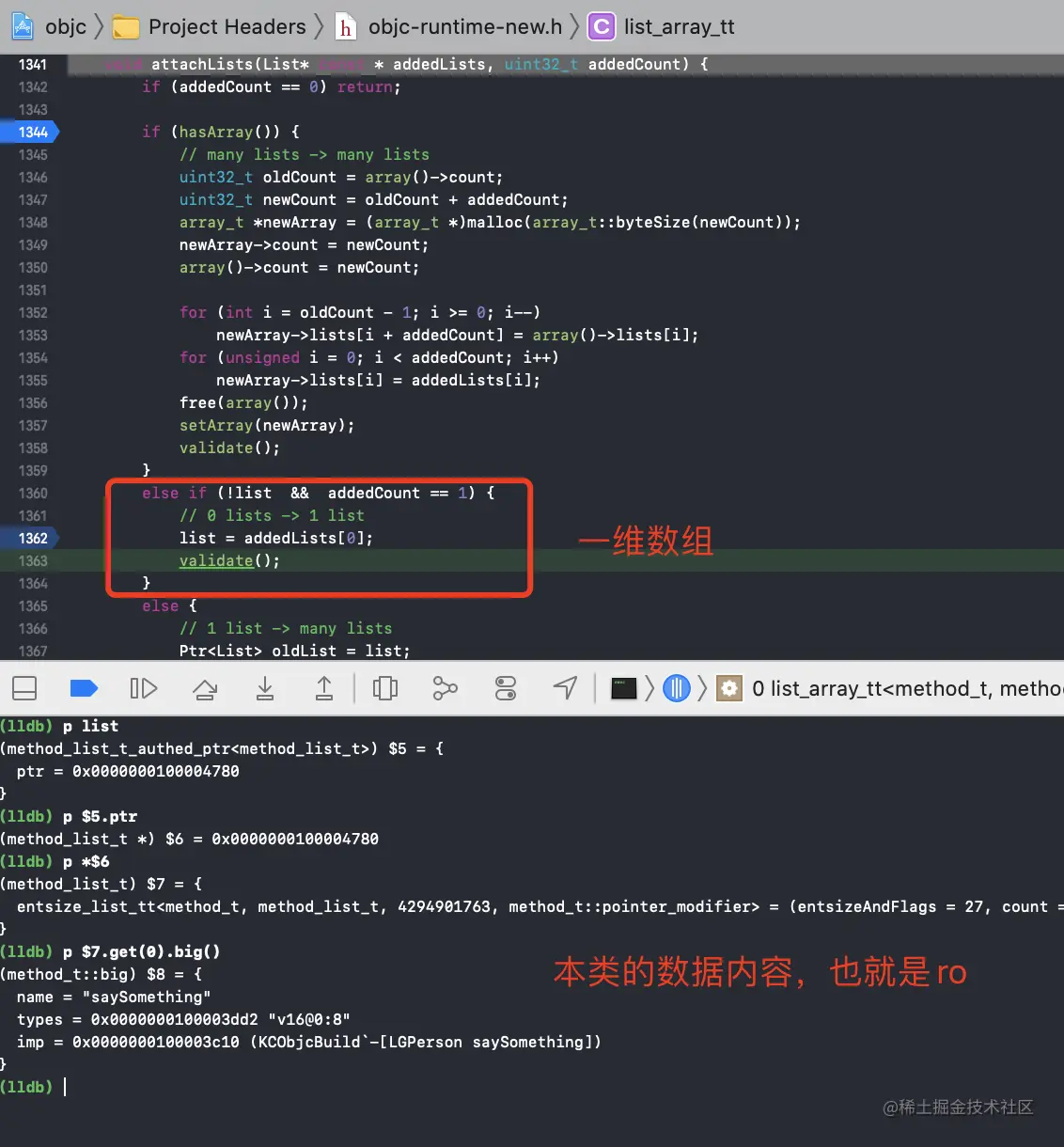

    在调用attachLists时，会将ro的数据优先放入到rwe对应的一维数组中，见下图：


4.总结

  1. 通过上面的分析，我们可以发现分类的初始化过程还是比较复杂的，所以在平时的开发过程中尽量不要实现分类的load方法，以节省性能。

  2. 对于方法的排序，并不会将类和分类的方法放在一起排序，在进行初始化过程中，只是针对各自的list中的方法进行排序。

  3. rwe并不是每个类都有，如需向类添加方法、分类、协议，以及设置版本时，才会对rwe进行初始化。
