MODBUS RUT通信协议晨控系列工业RFID读卡器|读写器的配置软件功能与界面适用于CK-FR01-A01、CK-FR03-A01、CK-FR08-A01、CK-FR03-B01、CK-FR08-B01等型号
1、 MODBUS配置软件简介
MODBUS读卡器配置软件，用于高频读卡器以及低频读卡器，用户可使用本程序对读卡器进行相关的配置操作

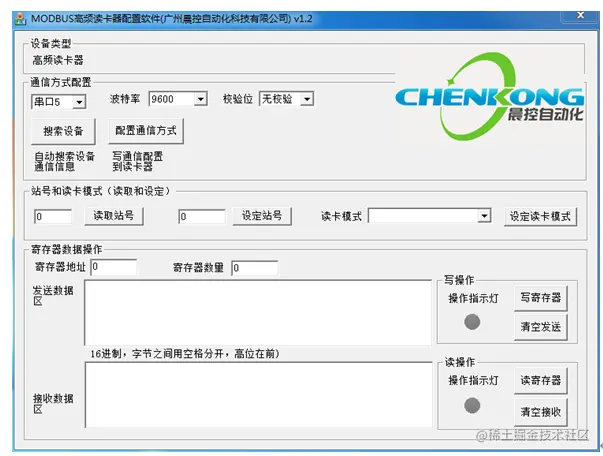

图1 MODBUS读卡器配置软件
读卡器在出厂时有默认的参数配置，而实际使用过程中针对使用场景的不同，配置的需求也有所不同，而用户需要更改读卡器配置时，可使用的方法有两种，一是对读卡器发送相关的命令，配置读卡器；二则是通过使用本程序直接进行操作。
用户在使用读卡器时对读卡器进行相关的配置以达到相应的需求，可使用相关的命令协议对读卡器进行操作，但是操作过程相对的繁琐，而用户可使用本程序对读卡器直接进行配置，相比起命令的数据操作，程序的图形界面操作使用上相对方便。
2、MODBUS配置软件功能
本程序MODBUS读卡器配置软件主要用于读卡器的相关配置操作，具体的功能如下：
2.1、搜索设备通信信息
本程序可自动获取程序的通信信息，无须手动选取相关配置
2.2、配置读卡器的通信方式
当中包含修改读卡器的站号、波特率、奇偶性以及校验方式，其中读卡器的站号不能设置为0
2.3、配置读卡器的读卡模式
模式包含了标准Modbus、Enchance Mode、Continue Read Mode以及Read Once Mode，每个模式的具体说明请参考章节3.3。其中每种型号的读卡器所能使用的模式均不一致，具体模式的使用请参考各个型号的读卡器说明手册。
2.4、读卡器寄存器数据操作
可对读卡器的寄存器进行相关的读写操作，支持指令03、06、16，方便用户操作
3、MODBUS配置软件界面介绍
MODBUS读卡器配置软件主要用于读卡器相关的配置操作，方便用户配置所需要的读卡器信息，程序主界面的介绍如下：

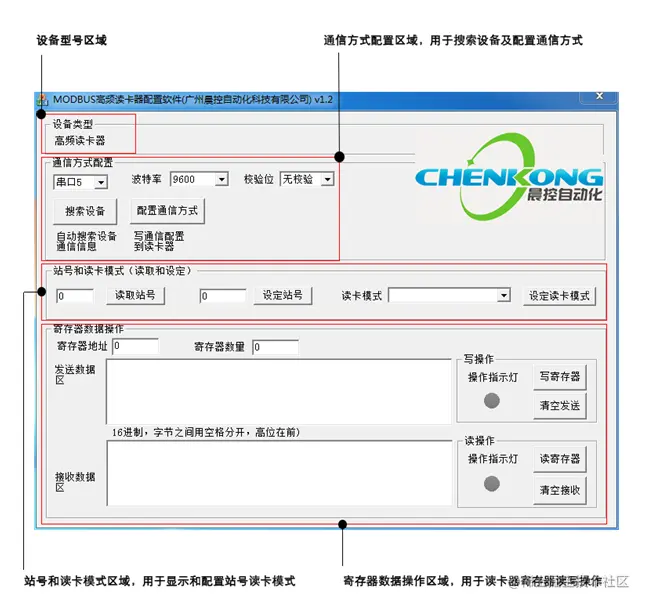

图2 MODBUS读卡器配置软件主界面
MODBUS读卡器配置软件主界面主要分为四个区域，分别为设备型号区域、通信方式配置区域、站号和读卡模式区域以及寄存器数据操作区域。
3.1、设备型号区域，显示读卡器类型，当前为高频读卡器。
3.2、通信方式配置区域，主要分为搜索设备以及配置通信方式，用户选择读卡器连接到上位机的串口后，点击搜索设备按钮后即可自动搜索到设备，搜索完毕后，用户可对通信方式进行配置，具体操作步骤可参考章节3.2。
3.3、站号和读卡模式，用于配置读卡器站号及读卡器模式，其中读卡器模式包括标准Modbus、Enchance Mode、Continue Read Mode以及Read Once Mode。
3.4、寄存器数据操作区域，便于用户对读卡器寄存器进行操作。
