11.iOS底层-dyld 加载流程

探究APP启动到main函数之间的操作流程。

应用程序加载 例子

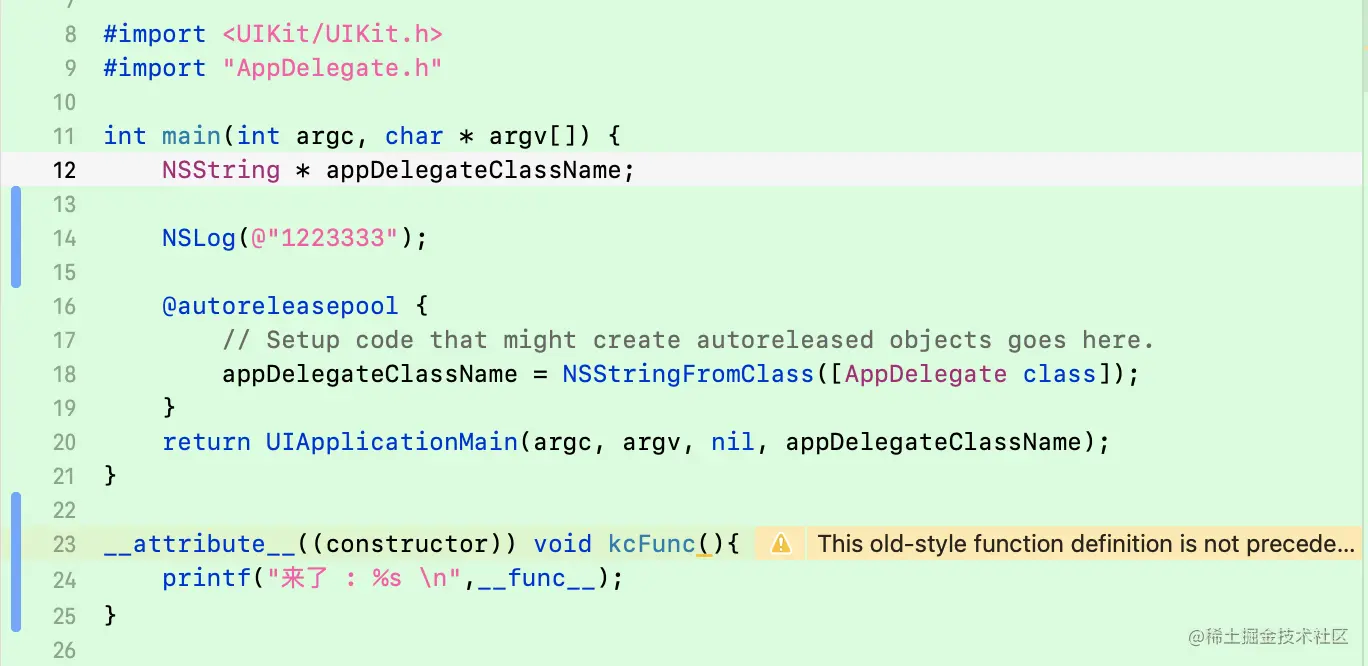

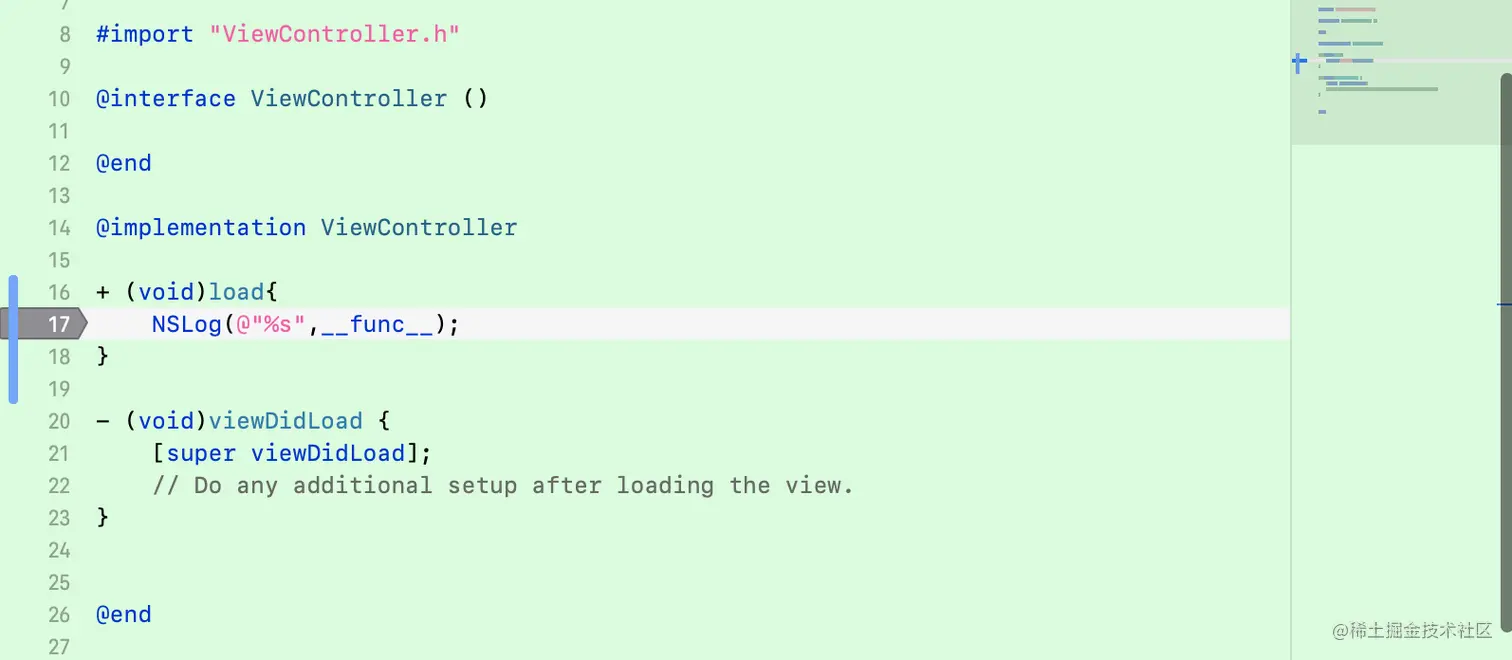

1. 创建了一个简单的工程，在入口main函数中加打印 1223333，同时加上一个 为kcFunc()的c++函数，在viewcontroller 加上了一个load()方法

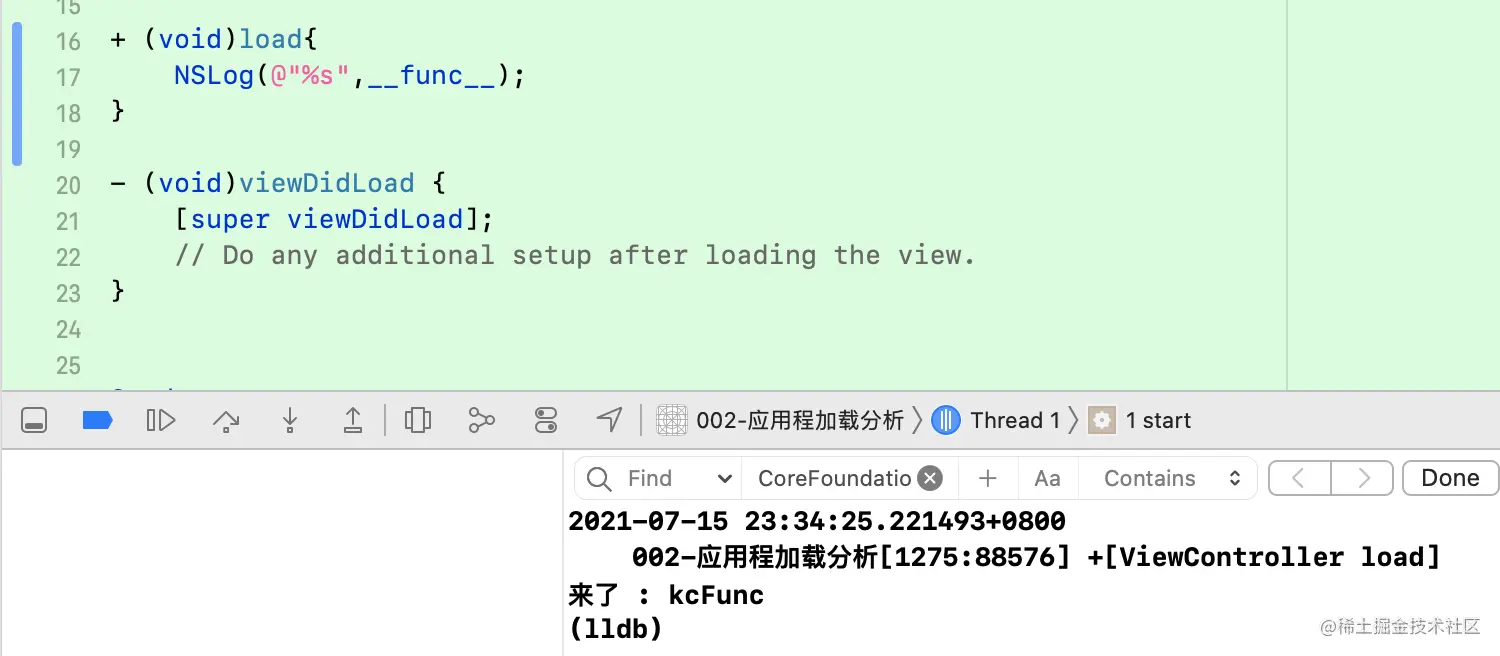

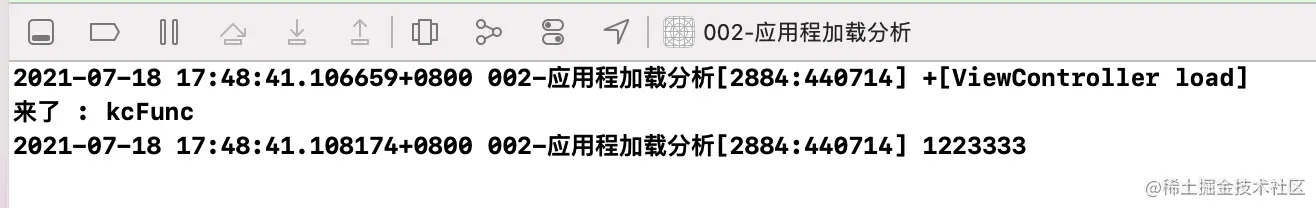

2.运行结果发现

• 1.调用了load,
• 2.调用了c++函数
• 3.最后才进入main 打印了1223333

3.这样的一个结果我不太明白为什么先调用了load，和c++ 函数才进入main呢，main是一个app的入口呀。说明在app启动之前，系统做了什么样的操作呢。

1.1、库

每个程序的运行都会依赖一些基础的库，比如说UIKit，CoreFoundation等。
库是一些可执行的二进制文件，能被操作系统加载到内存中。
库有两种形式，就是静态库（.a , .lib）和动态库(.so , .dll)，两个库主要表现在链接的区别。

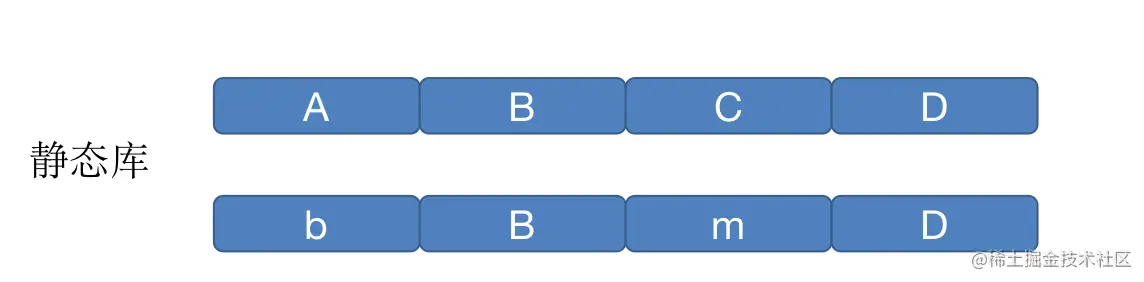

• 静态库：静态库在编译时加载，在链接时会完整的复制到可执行文件中，此时的静态库就不会在改变了，因为它是编译时被直接拷贝一份，复制到目标程序里的。
  • 优点：编译后的执行文件不需要外部库的支持，直接就能使用。
  • 缺点：有多个app使用就会被复制多份，不能共享且占用更多冗余内存。所有的函数都在库中，因此当修改函数时需要重新编译。

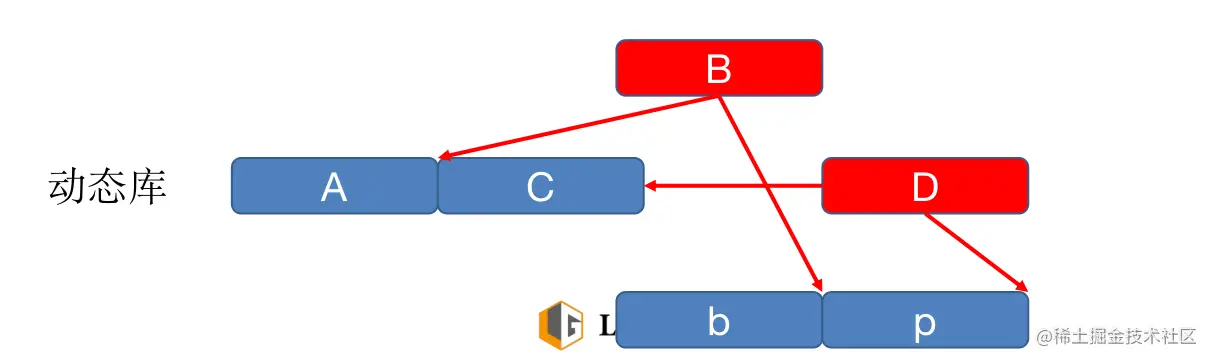

• 动态库:程序编译时并不会链接到目标程序中，目标程序只会存储指向动态库的引用，在程序运行时由系统动态加载到内存。

  • 优势：

    • 减少打包之后app的大小：因为不需要拷贝至目标程序中，所以不会影响目标程序的体积，与静态库相比，减少了app的体积大小
    • 共享内存，节约资源：同一份库可以被多个程序使用
    • 通过更新动态库，达到更新程序的目的：由于运行时才载入的特性，可以随时对库进行替换，而不需要重新编译代码

  • 缺点：动态载入会带来一部分性能损失，使用动态库也会使得程序依赖于外部环境，如果环境缺少了动态库，或者库的版本不正确，就会导致程序无法运行

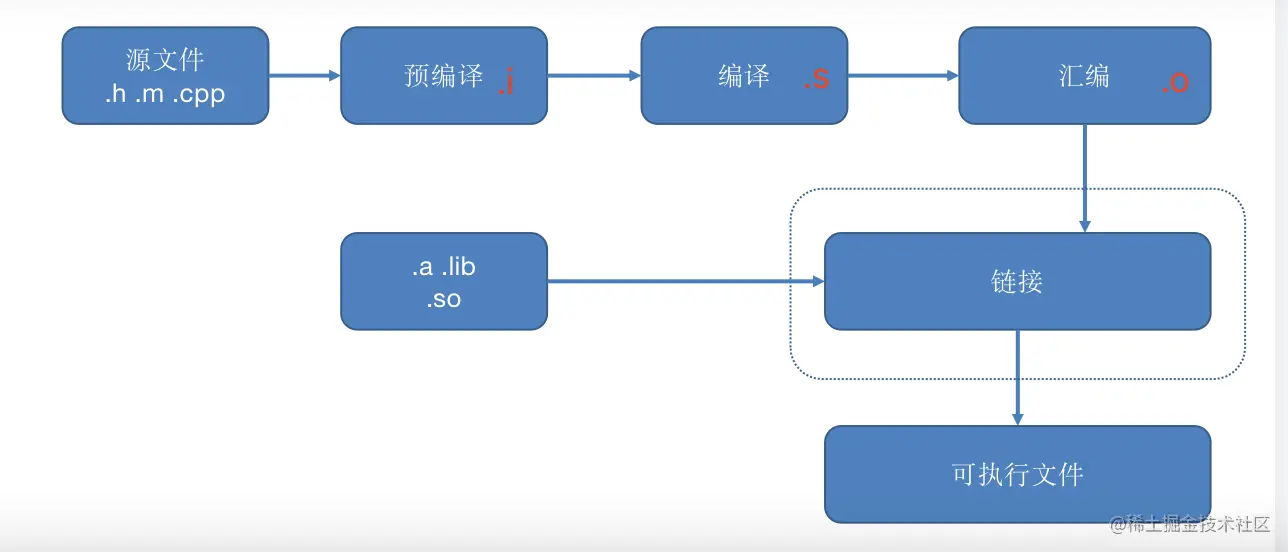

编译过程

源文件：载入.h、.m、.cpp等文件
预编译：替换宏，删除注释，展开头文件，产生.i文件
编译：编译器将.i文件转换为汇编语言，产生.s文件
汇编：将汇编文件转换为机器码文件，产生.o文件
链接：对.o文件中引用其他库的地方进行引用，生成最后的可执行文件
其中编译过程如下图所示，主要分为以下几步：

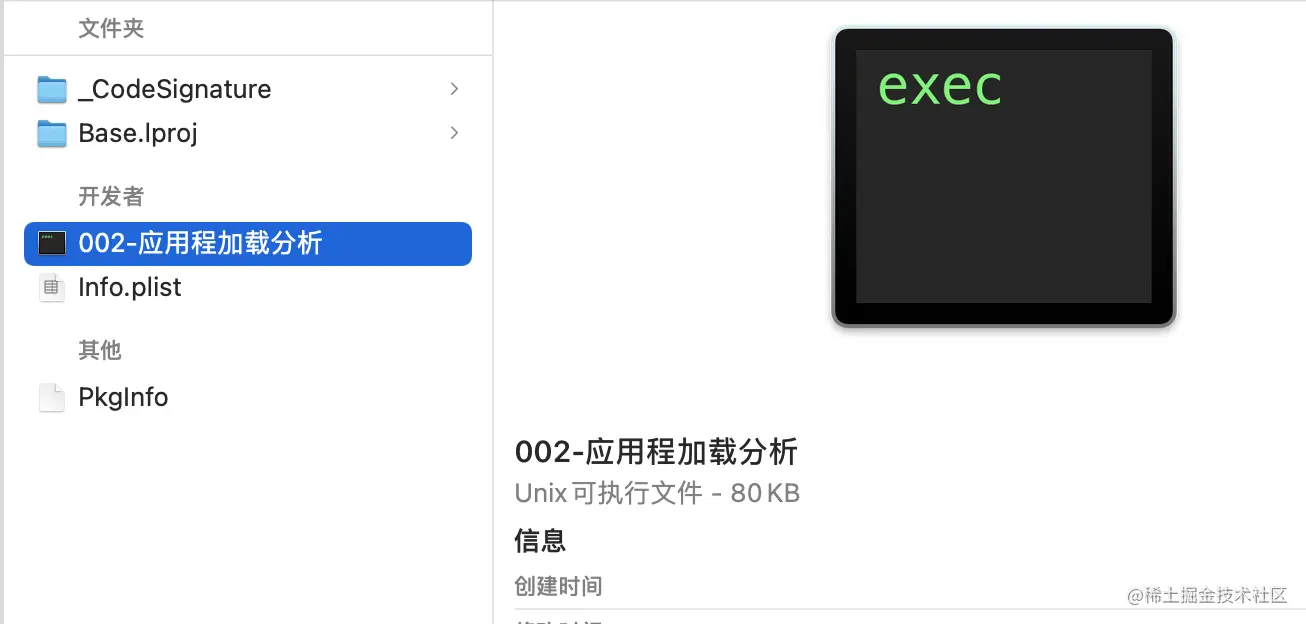

• 生成的可执行文件

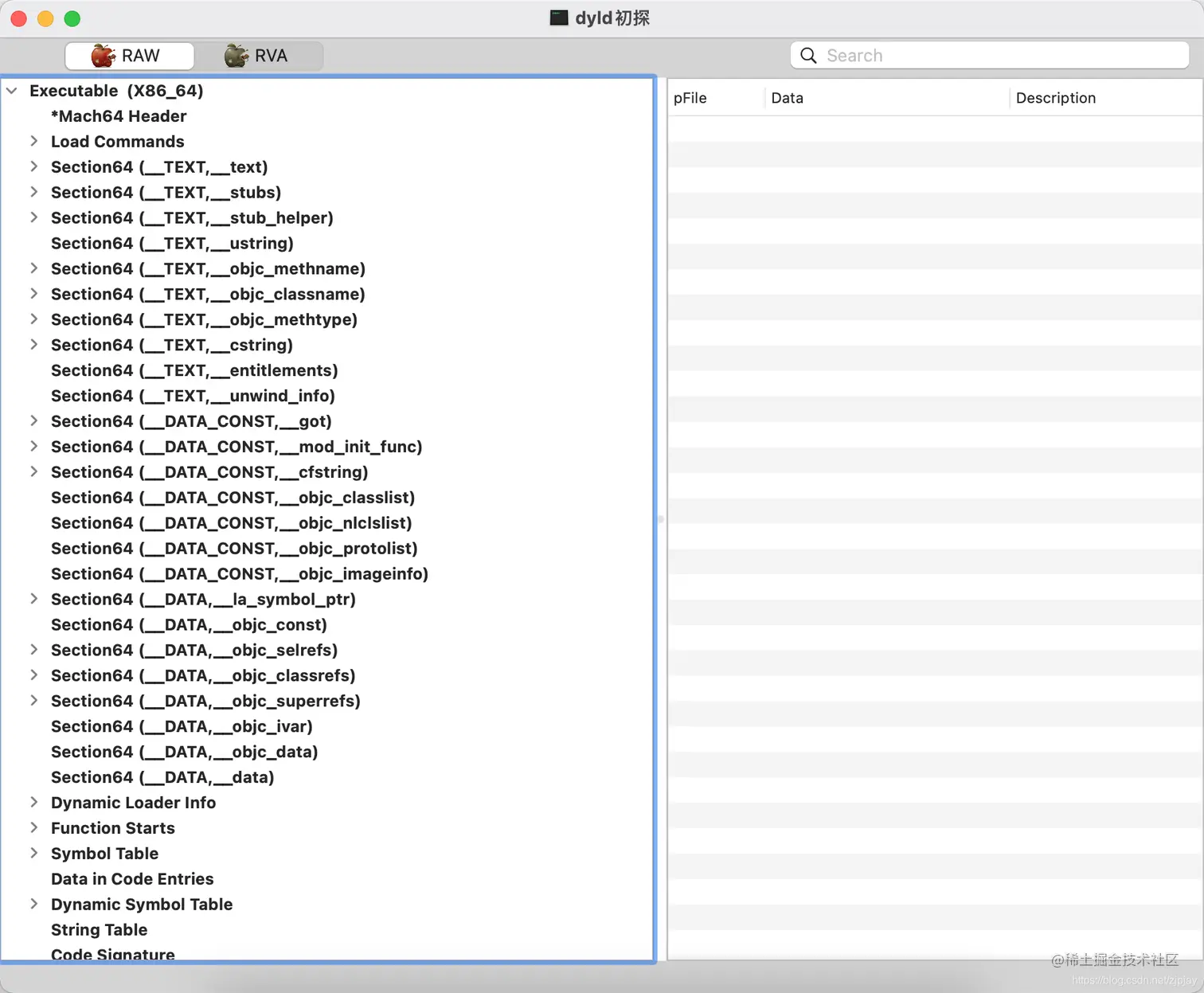

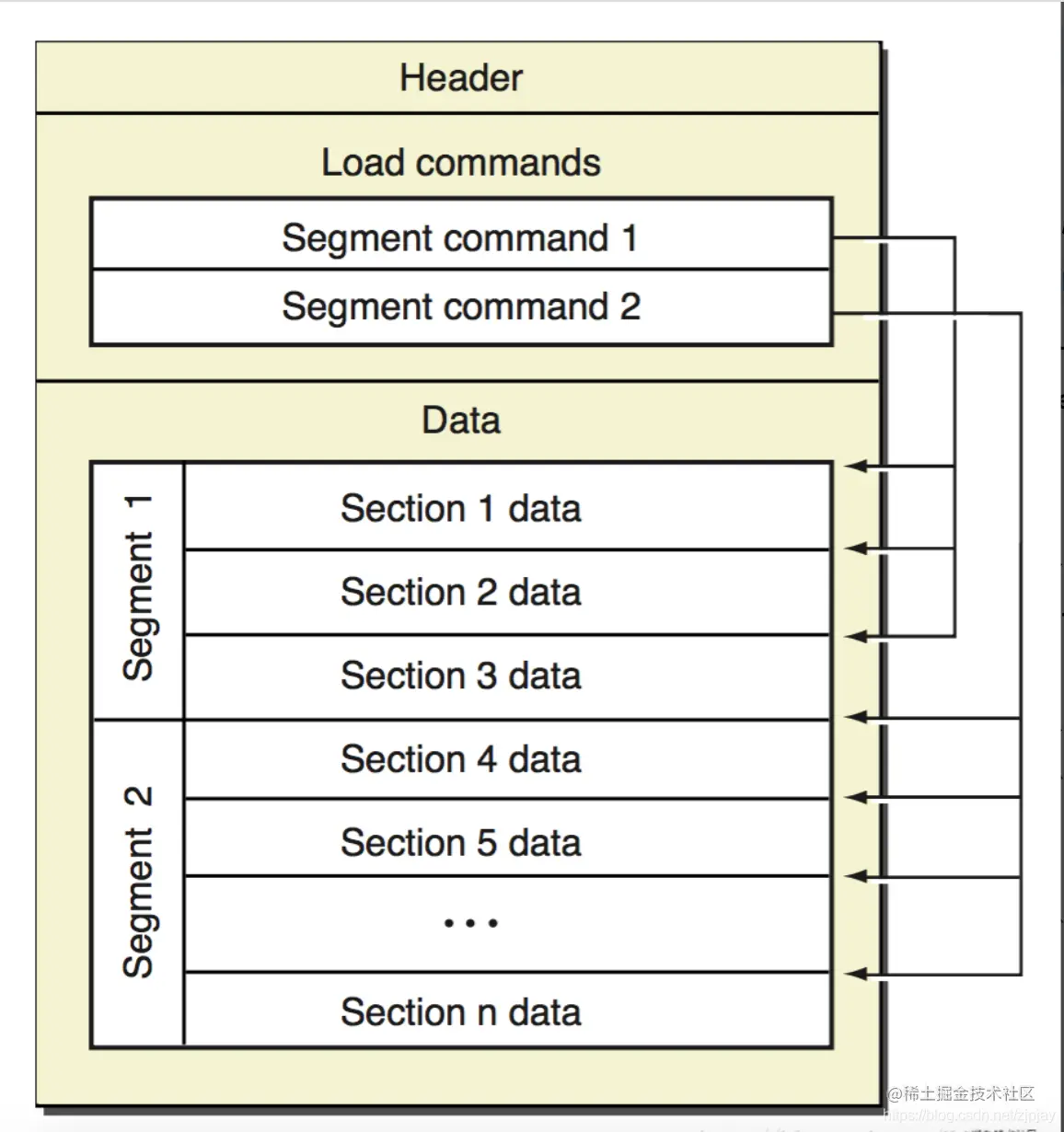

• 把这个MachO文件，拖拽到MachOView里面就可以查看MachO的结构。

• Header 头部，包含可以执行的CPU架构，比如x86,arm64

• Load commands 加载命令，包含文件的组织架构和在虚拟内存中的布局方式

• Data，数据，包含load commands中需要的各个段(segment)的数据，每一个Segment都得大小是Page的整数倍。

dyly

我理解为就是将可执行文件和手机系统的库产生链接，即可执行文件通过动态链接一些系统库，才能真正的在手机上运行。

dyld 全名 The dynamic link editor . 它是苹果的动态链接器，是苹果操作系统一个重要组成部分 ，在应用被编译打包成可执行文件格式的 Mach-O 文件之后 ，交由 dyld 负责链接 , 加载程序 。

• runtime 注册回调函数：_dyld_objc_notify_register(&map_images, load_images, unmap_image);
• image : 库 映射完成后的镜像文件，
  • 映射：从磁盘copy一份到内存

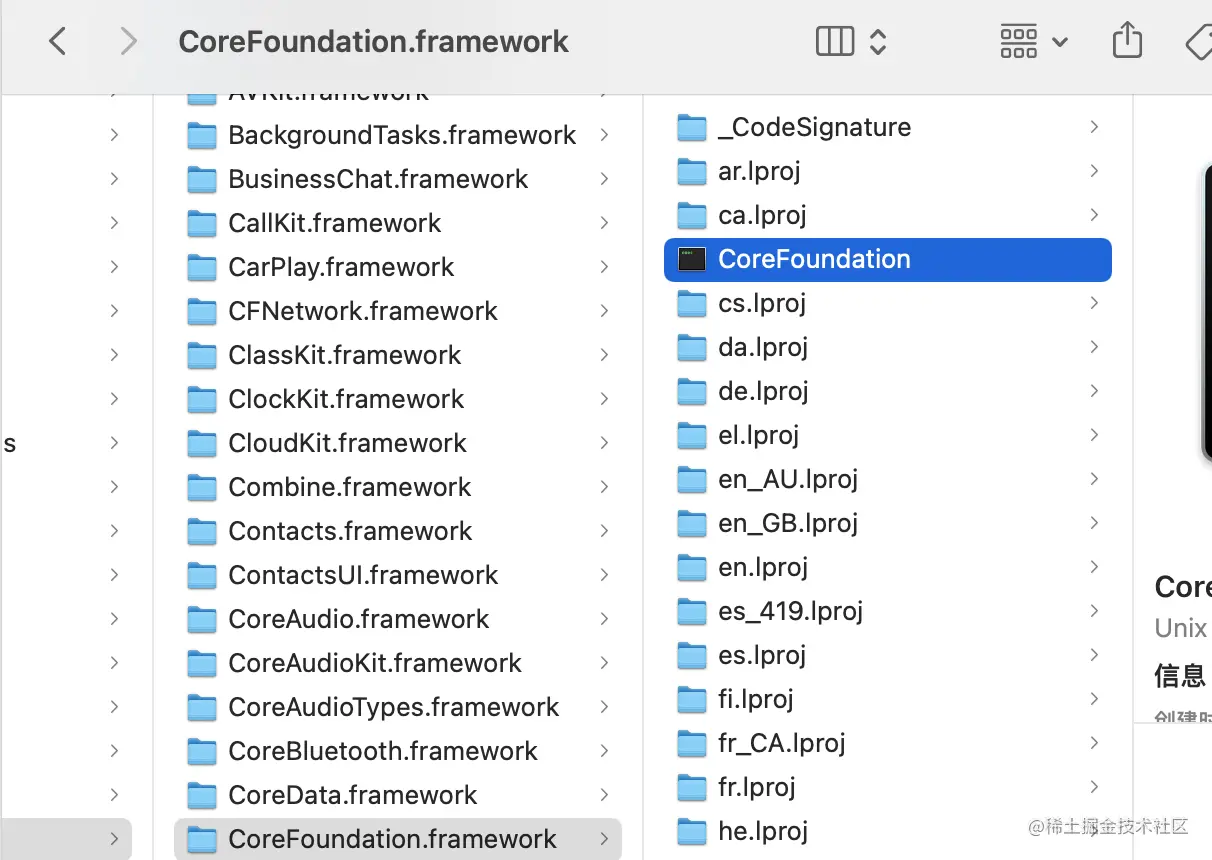

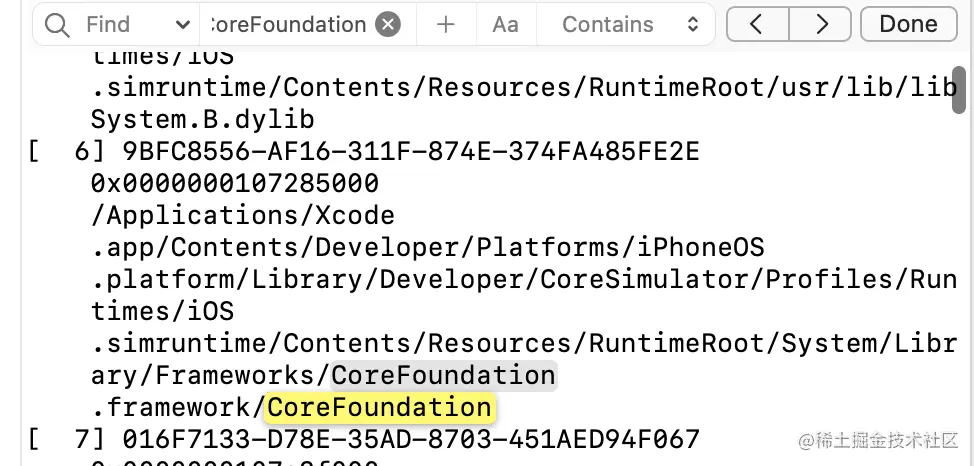

• 做一个拓展小tip 找到系统的库文件。
  • 1.断点（随便打个断点）
  • 2.LLDB 输入指令 image list
  • 3.搜索 CoreFoundation
  • 4.复制路径前往文件就可以找到系统的库，
  • 5.我这个是在模拟器上的。

2 dyld流程

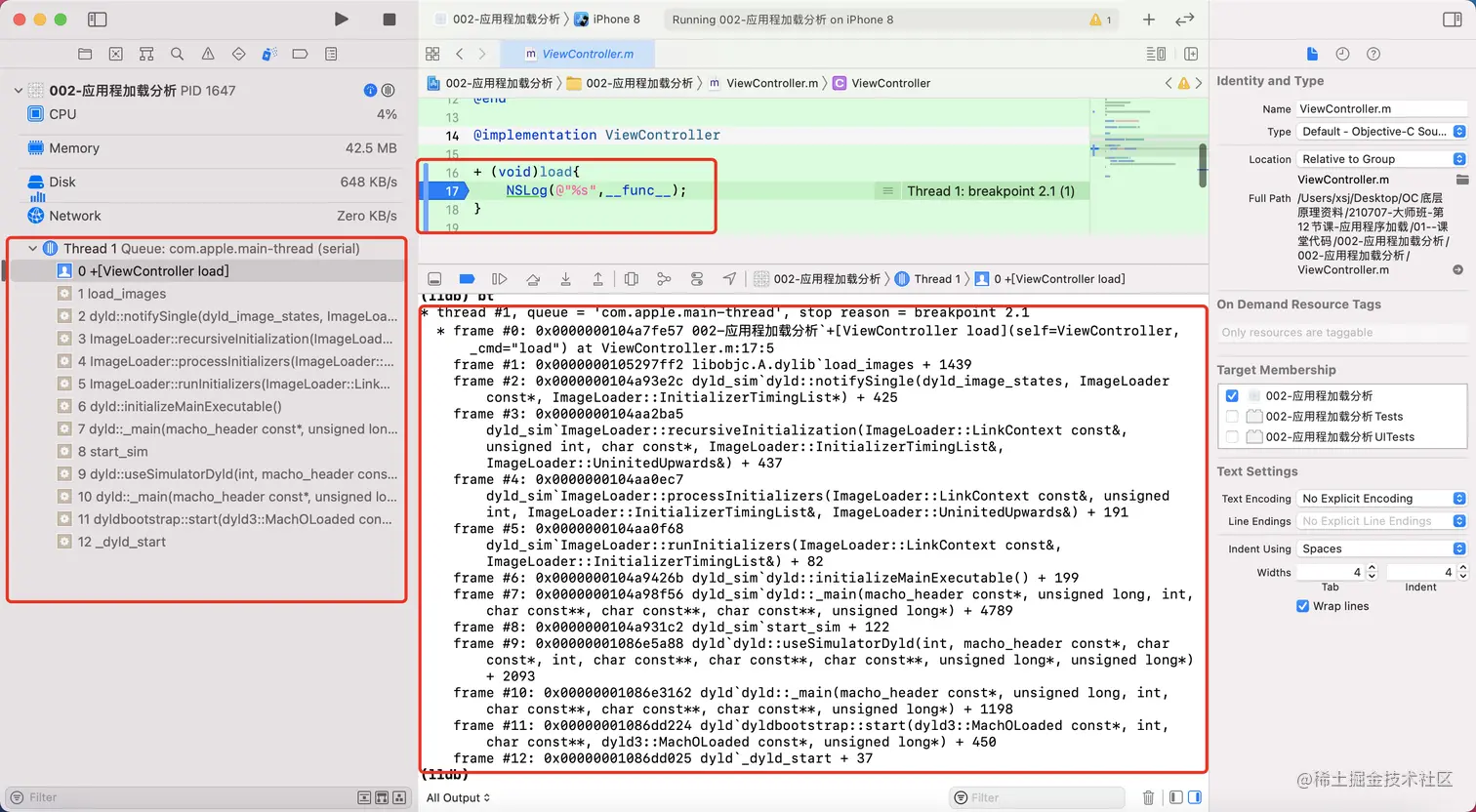

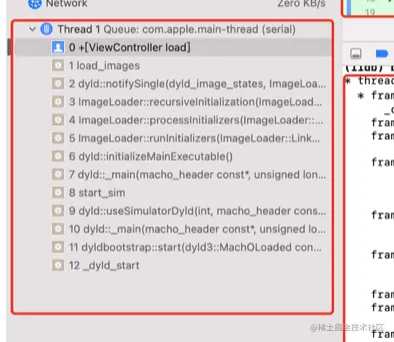

• 1.在控制器前加+load方法，打上断点。LLDB bt 打印函数栈，再看左侧的栈打印，其实就是一一对应的。
• 流程大致上就是
  • 1._dyld_start
  • 2.dyldbootstrap::start
  • 3.dyld::_main
  • 4.dyld::useSimulatorDyld 这个我猜测应该是我调用的时模拟器的，所以使用的是模拟器的dyld
  • 5.start_sim
  • 6.dyld::_main(macho_header const*, unsigned long, int, char const**, char const**, char const**, unsigned long*)
  • 7.dyld::initializeMainExecutable()
  • 8.ImageLoader::runInitializers(ImageLoader::LinkContext const&, ImageLoader::InitializerTimingList&)
  • 9.ImageLoader::processInitializers(
  • 10.ImageLoader::recursiveInitialization
  • 11.dyld::notifySingle
  • 12.load_images

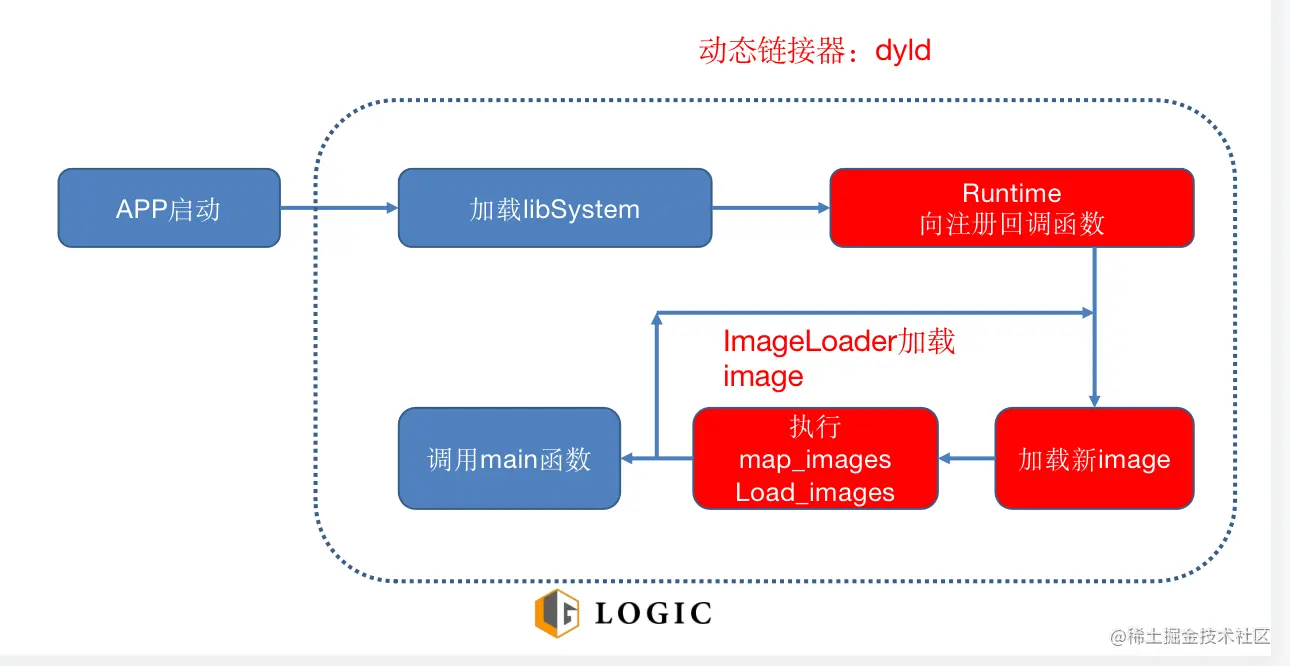

• APP加载过程
  • 1.app启动
  • 2.加载libSystem
  • 3.Runtime向dyld注册回调函数
  • 4.加载新的image
  • 5.执行map_images、load_images
  • 6.调用main函数

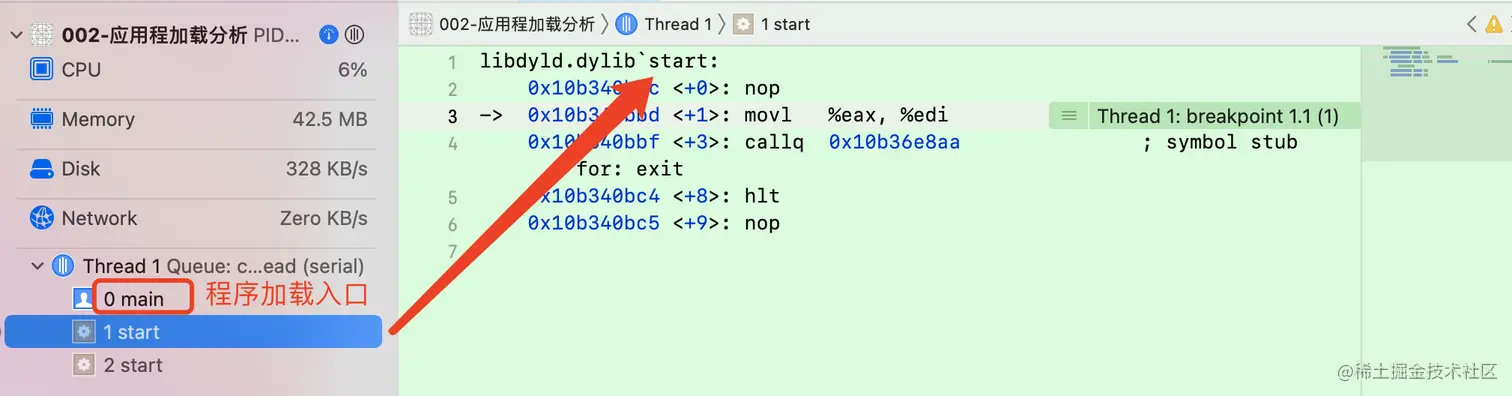

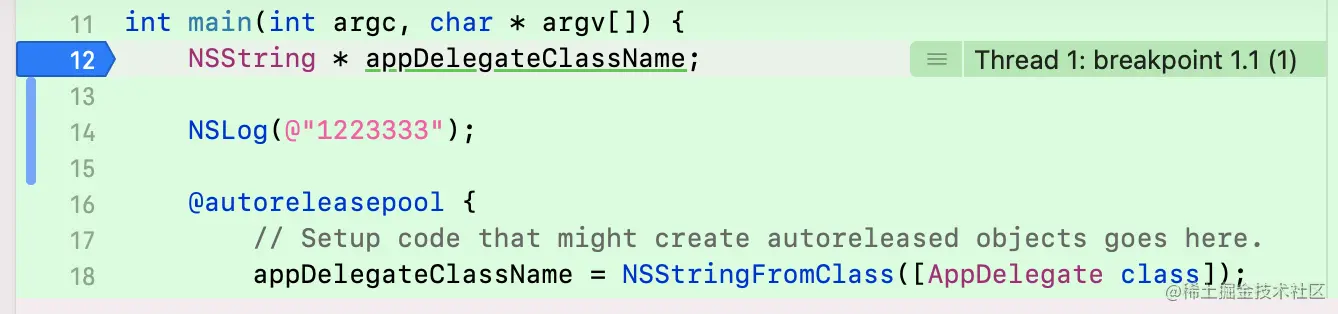

• 现在我们在main入口打上断点。过掉上个断点走到这里，这里是程序的入口，说明控制器的加载是在程序进来之前完成的。

目标 研究程序加载 从dyldstart -> main 中间所做的事情

• 1.即弄明白这段是做了什么。
• 2.下载dyld 852 源码地址
• 3.load 函数在 main 函数调用之前
• 4.断点load -> LLDB bt
• 5. frame #12: 0x00000001130d4025 dyld_dyld_start + 37` 知道这个是 dyld的入口

1、找到目标

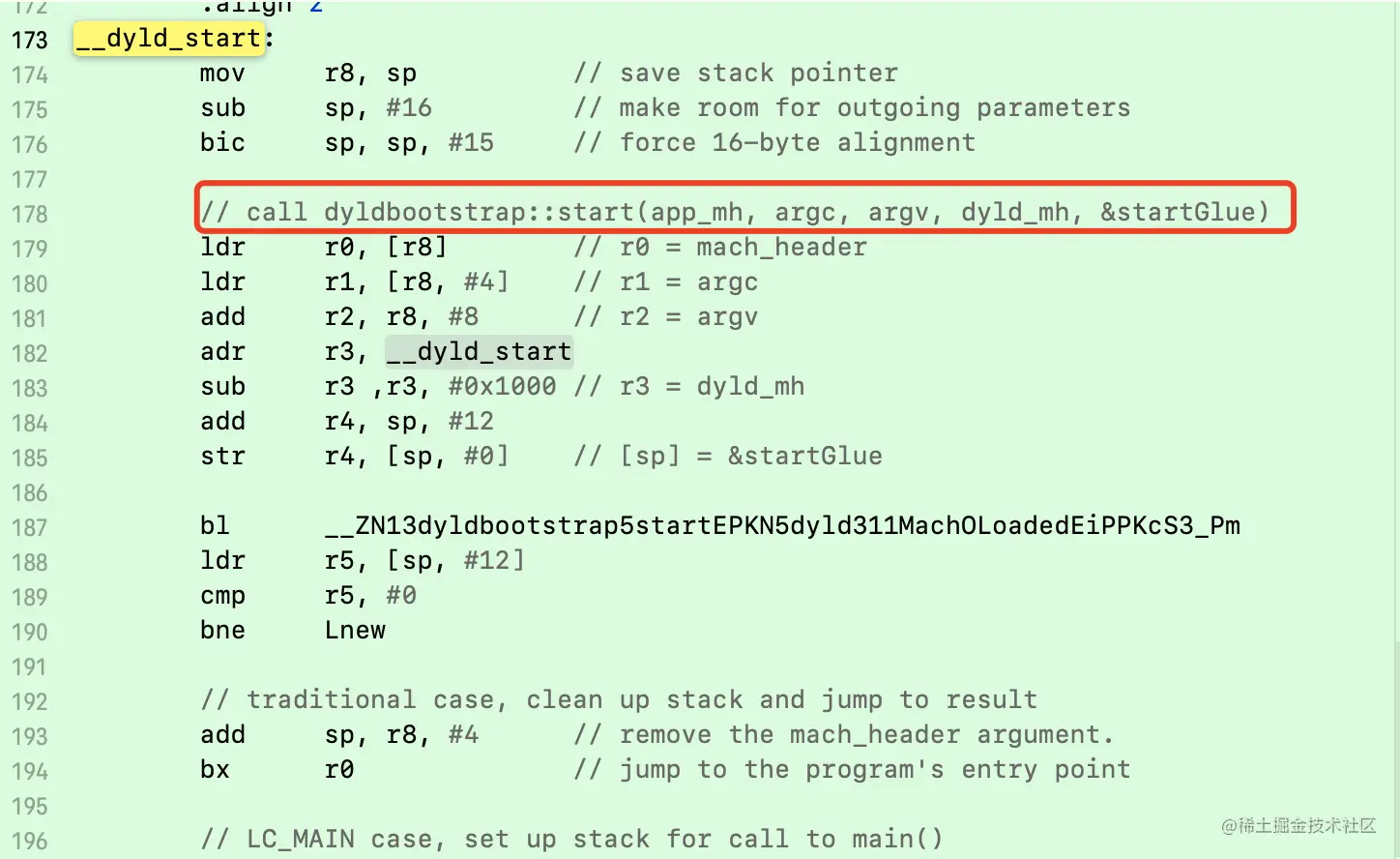

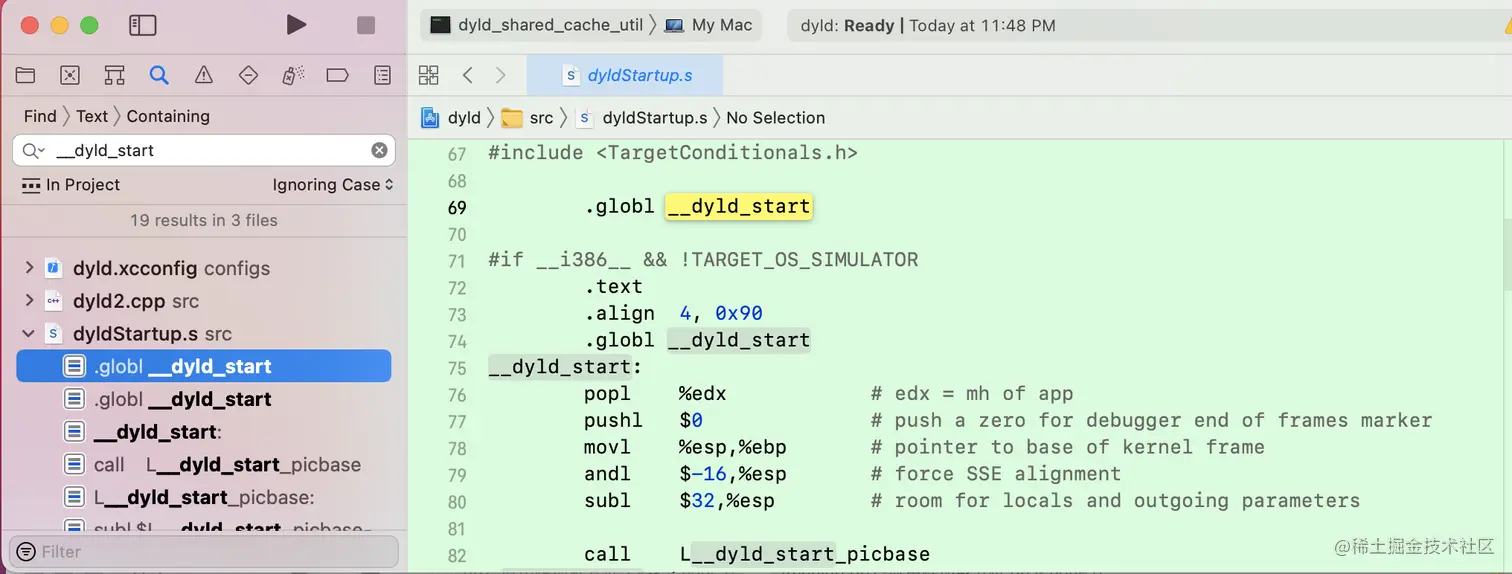

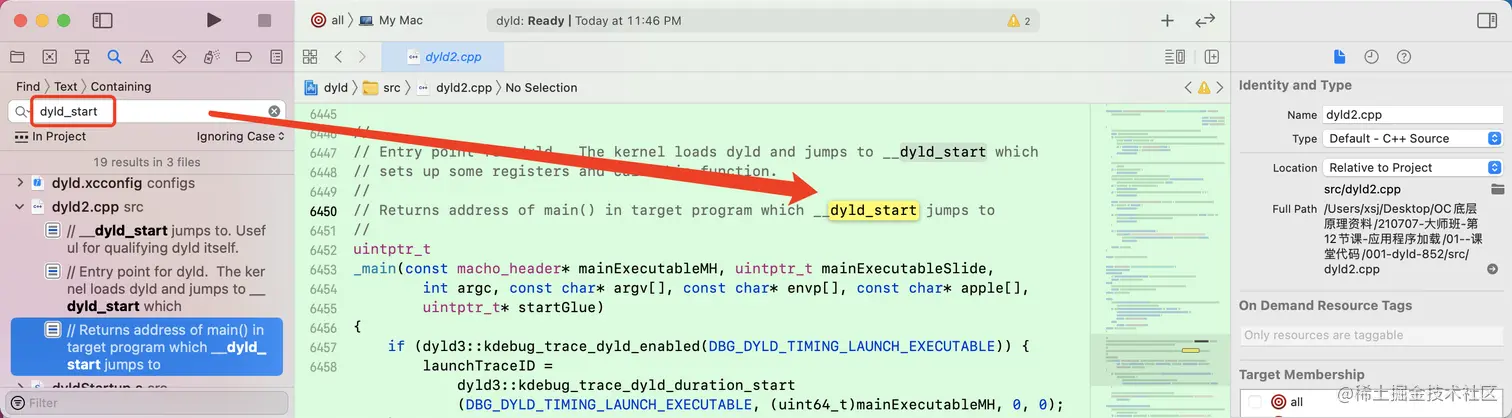

• 1.查找汇编 _dyld_start
• 2.找到目标，不同架构，选择不同，但是主体流程相同。
• 3.调用了这个函数 dyldbootstrap::start(app_mh, argc, argv, dyld_mh, &startGlue)

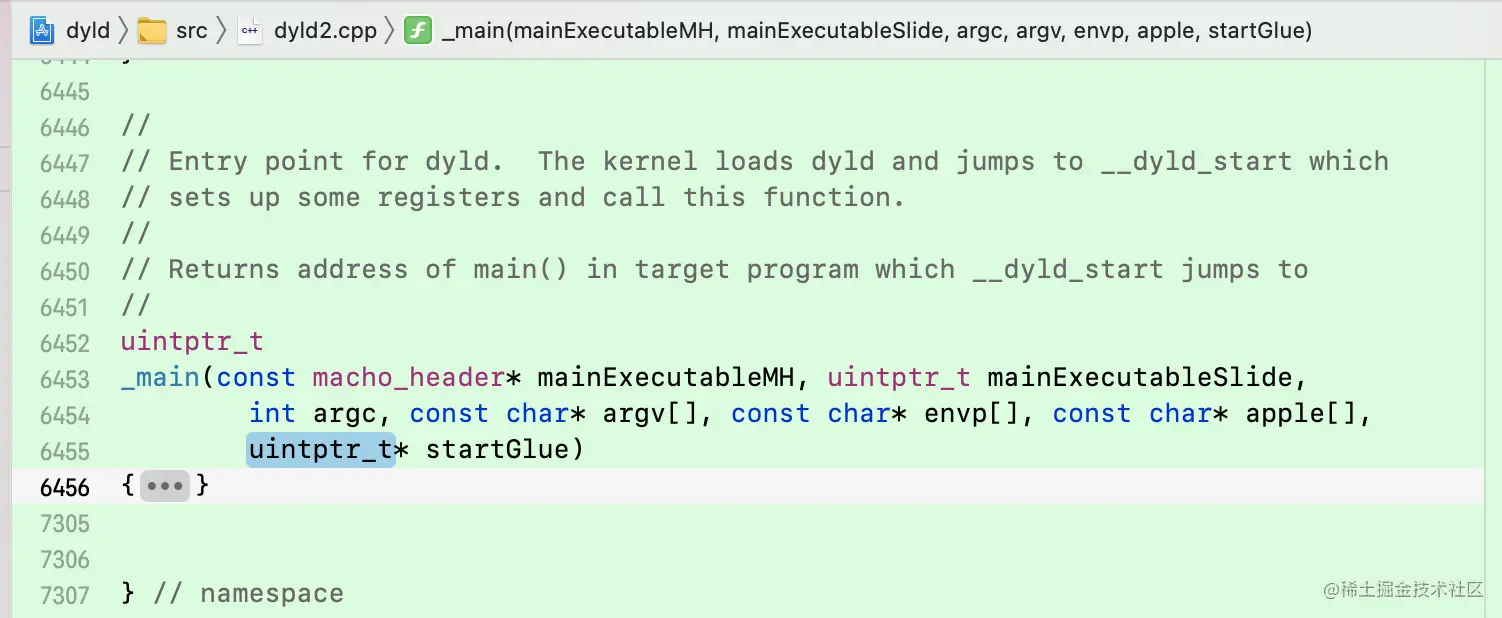

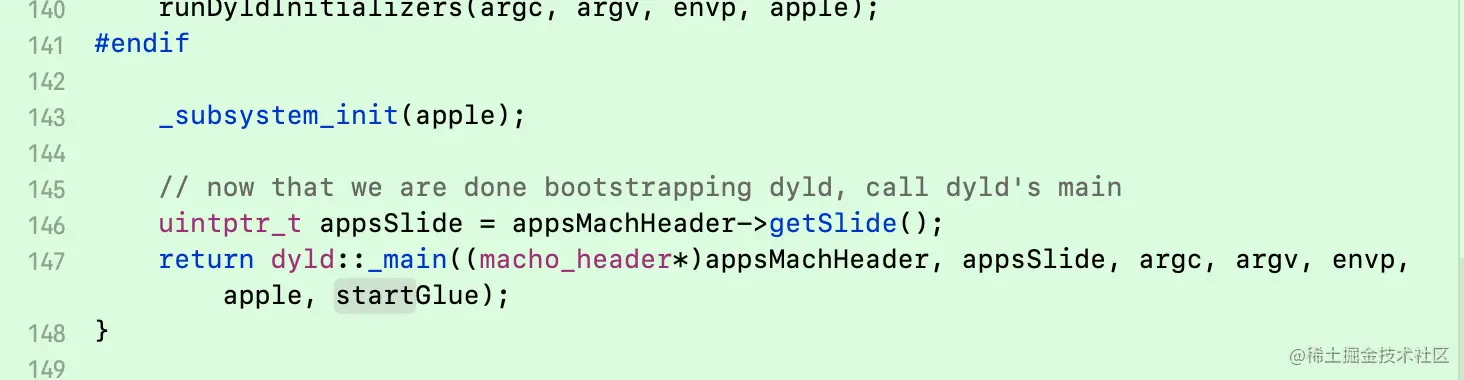

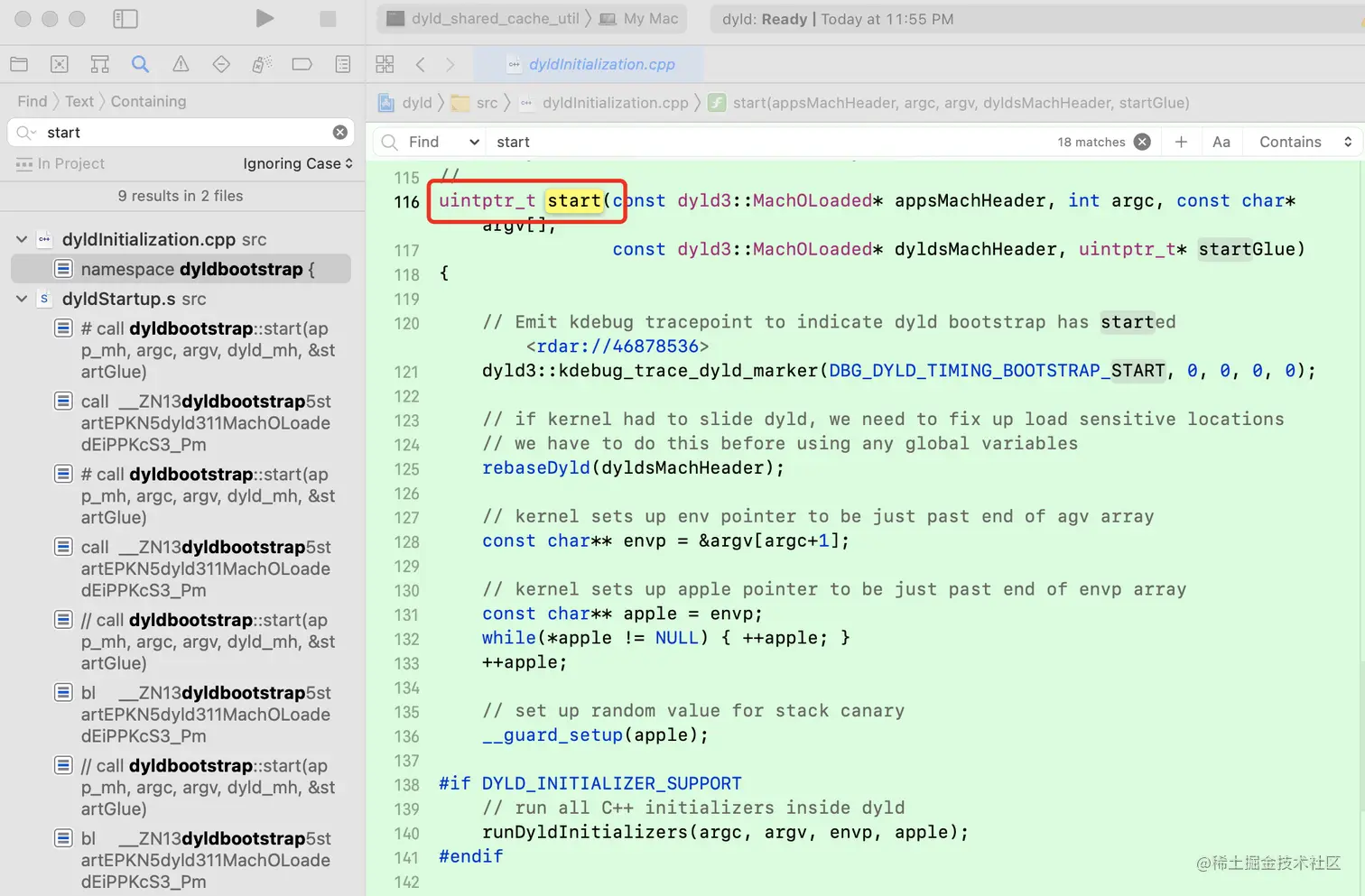

• 4.接下来就去搜索dyldbootstrap这个命名空间，然后继续在其中找到start方法,发现其是返回了dyld::_main函数的结果。c++的语法问题。类似于 dyldbootstrap这个类的 start 方法。
• 5.返回_main函数
• 6.跳转到main 1000+行代码选择性查看学习

2.进入了主要流程中的main函数

• 第一步- 条件准备 ： 环境、平台、版本、路径、主机信息。。。

  • 1. getHostInfo(mainExecutableMH, mainExecutableSlide); 架构信息的准备

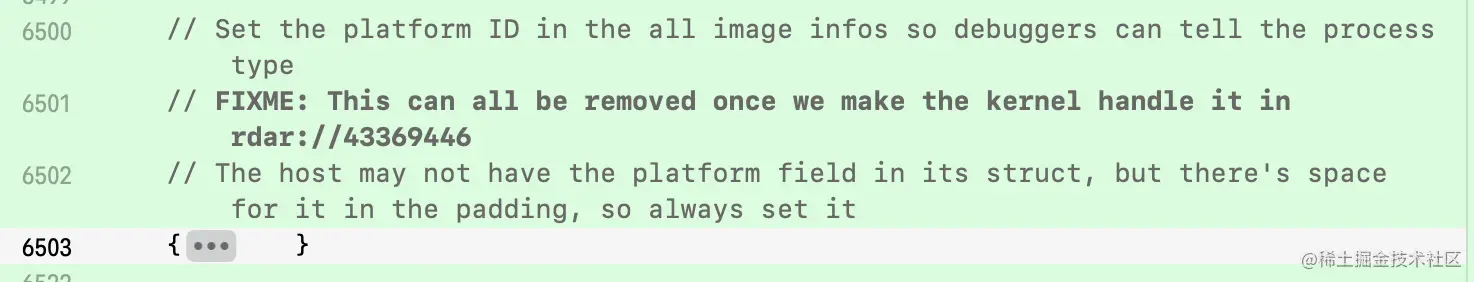

  • 2. 镜像文件平台信息
  • 3. 文件路径

  • checkEnvironmentVariables(envp); //检查设置的环境变量

  • defaultUninitializedFallbackPaths(envp); //如果DYLD_FALLBACK为nil,将其设置为默认值

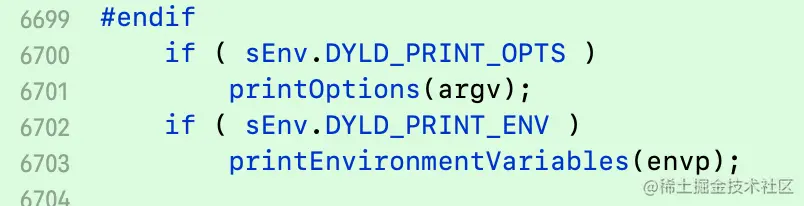

  • 如果设置了DYLD_PRINT_OPTS环境变量则打印，如果设置了DYLD_PRINT_ENV环境变量，则打印环境变量

• 2. 加载共享缓存，系统级别处理。
  • 2.1调用checkSharedRegionDisable函数检查并加载共享缓存库（iOS无法禁用共享缓存库）
  • mapSharedCache(mainExecutableSlide);检查共享缓存是否映射到共享区域

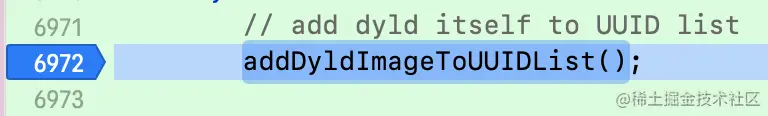

• 3.addDyldImageToUUIDList(); 将dyly本身添加到UUID列表

• 4.主程序初始化 sMainExecutable

  • 4.1我们从结果result 的反推得知由 sMainExecutable创建

  • 4.2.反向推到sMainExecutable创建通过查看源码查看 , 结合函数调用栈 , 我们跟进去调用流程 找到 sMainExecutable 。

    • 加载可执行文件，并生成一个ImageLoader实例对象 镜像文件加载器 addImage(image)

• 5.加载动态库并链接动态库

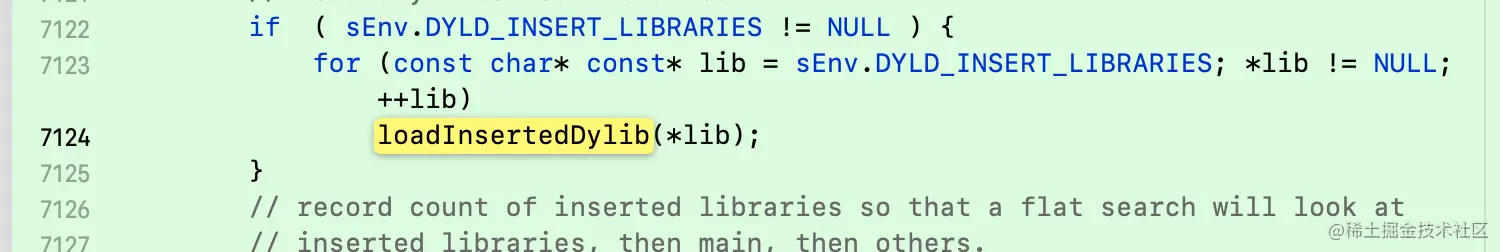

  • 5.1loadInsertedDylib(*lib); 加载插入的动态库,遍历DYLD_INSERT_LIBRARIES环境变量，调用loadInsertedDylib加载插入的动态库。

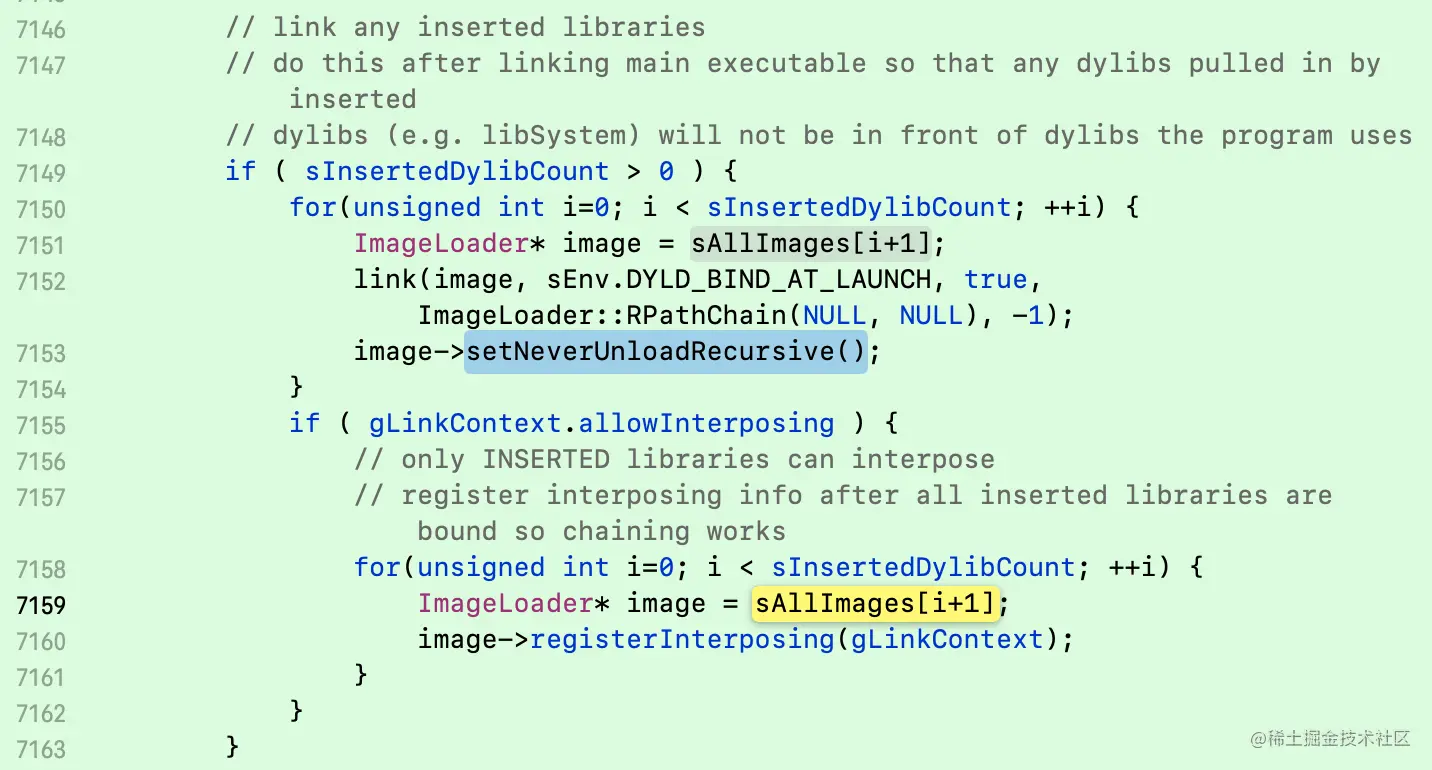

  • 5.2.链接库

    • 遍历 ：sInsertedDylibCount
    • ImageLoader* image = sAllImages[i+1];
    • link(image, sEnv.DYLD_BIND_AT_LAUNCH, true, ImageLoader::RPathChain(NULL, NULL), -1); link插入的动态库

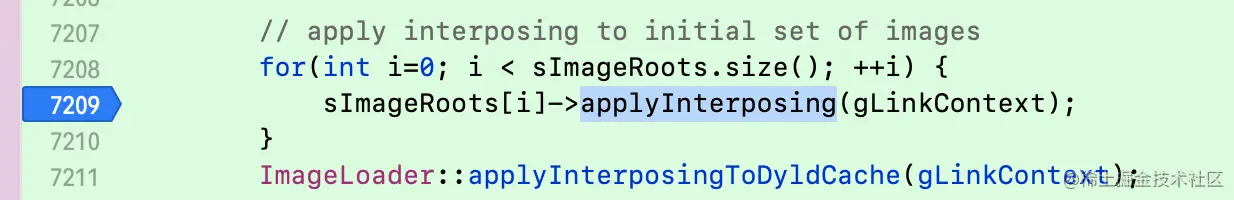

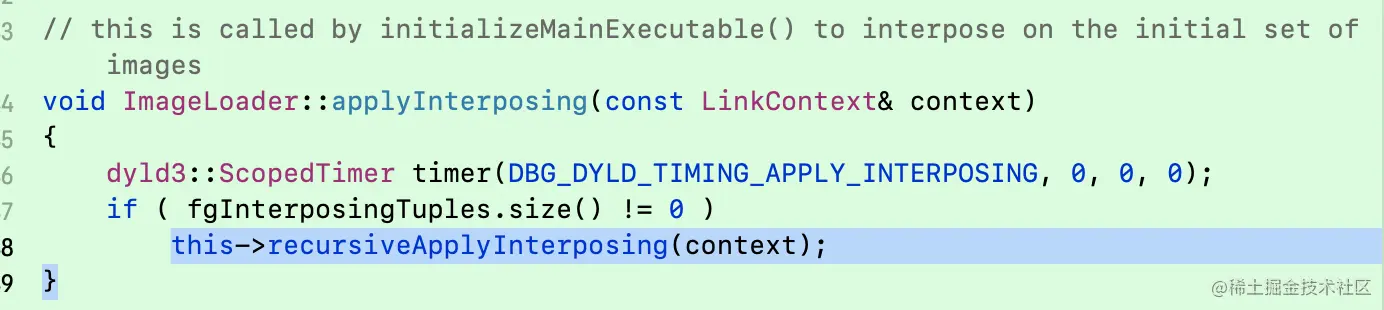

    • this->recursiveApplyInterposing(context); 插入任何动态加载的镜像文件

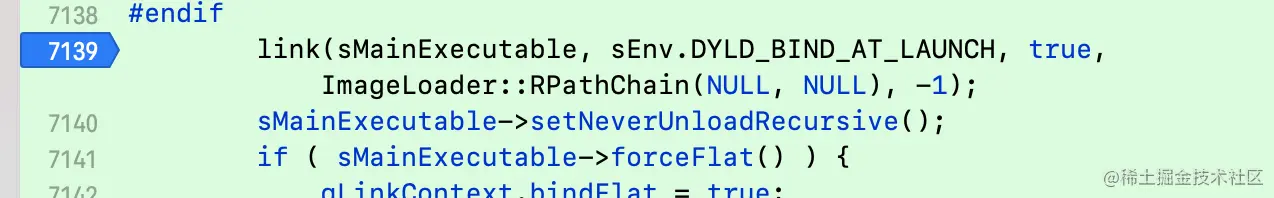

• 6.link主程序

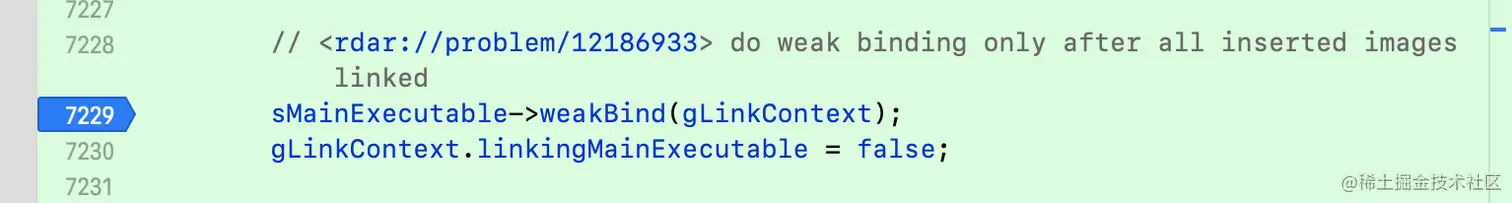

• 7.weakBind 弱引用绑定主程序

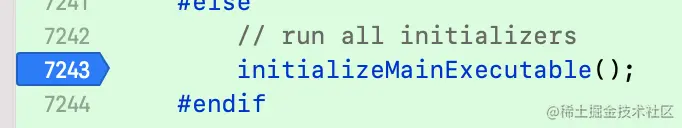

• 8.主程序初始化运行，运行所有初始化程序

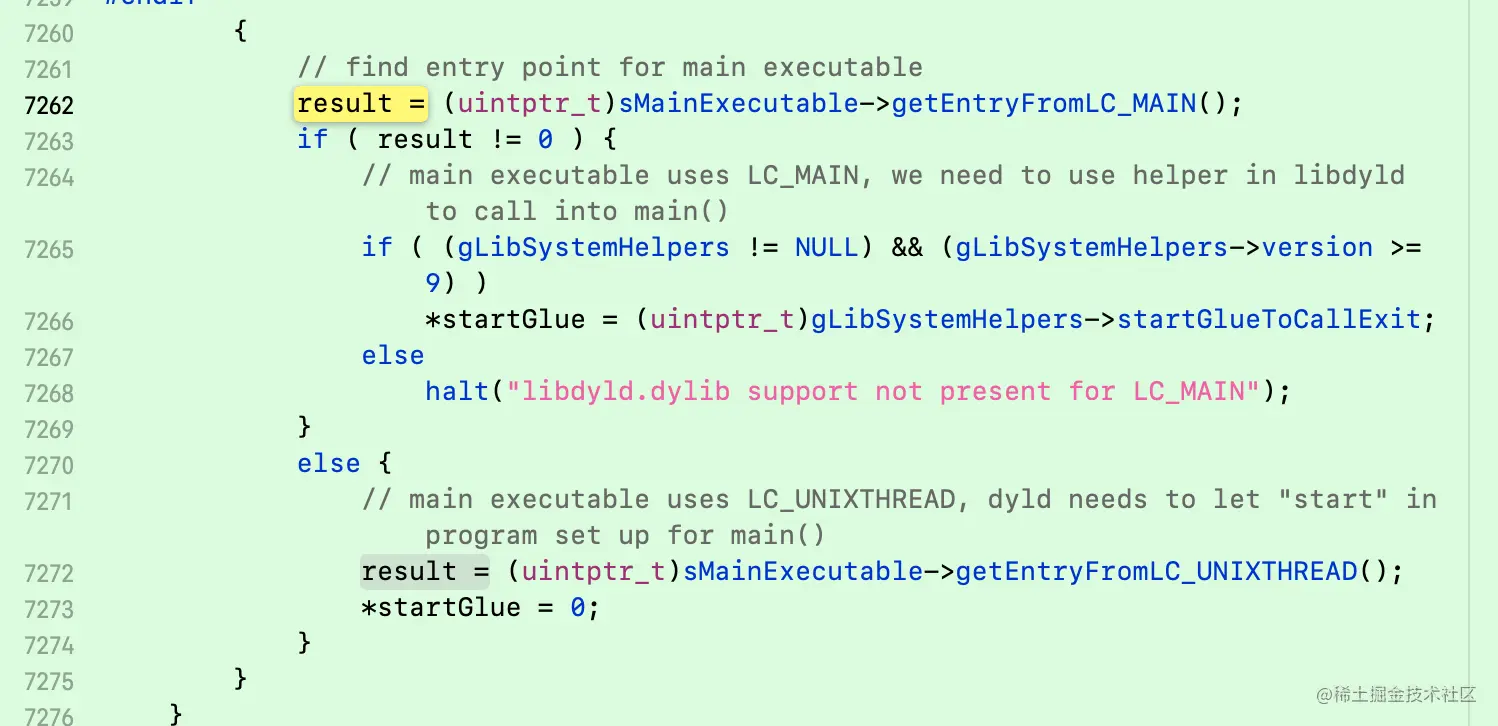

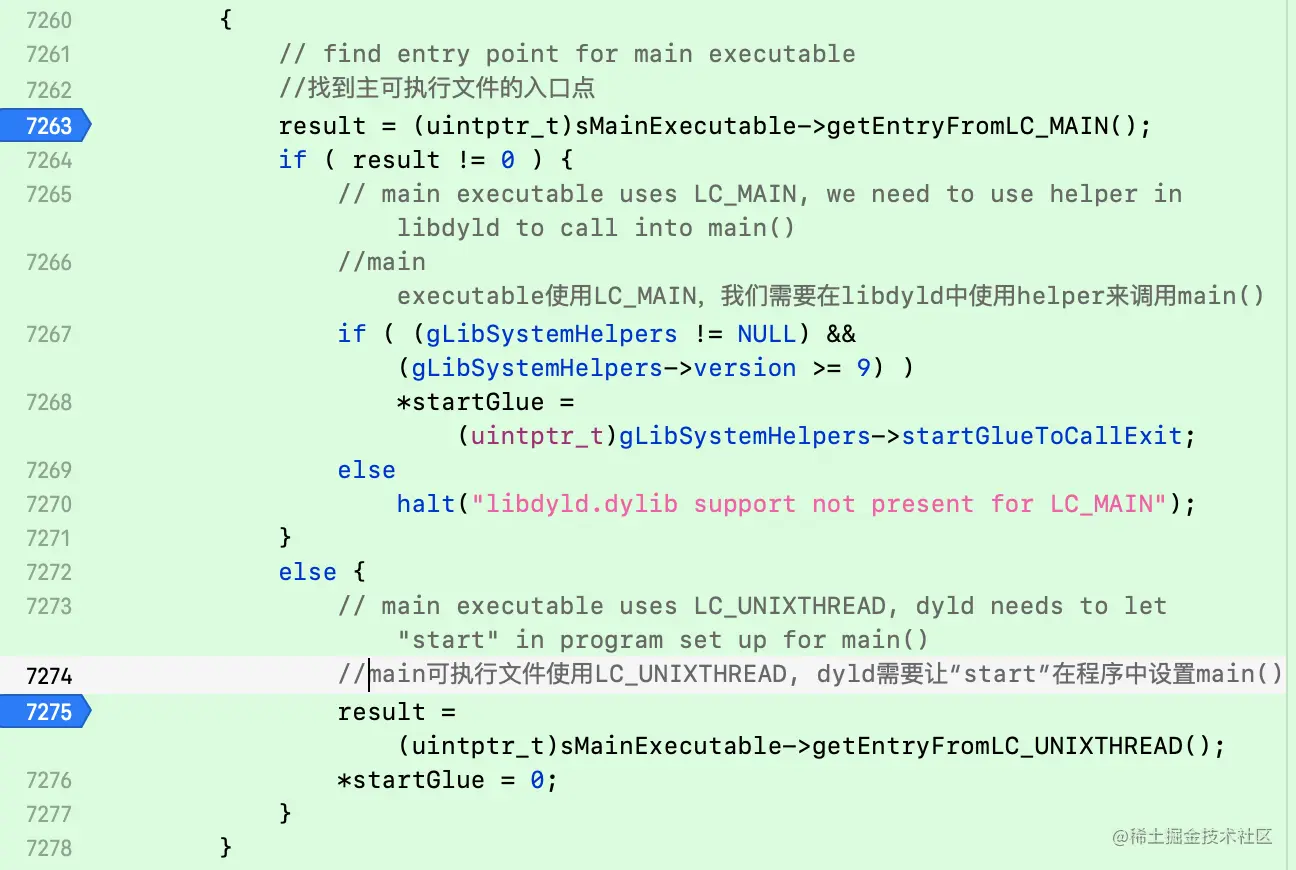

• 9.寻址主程序入口

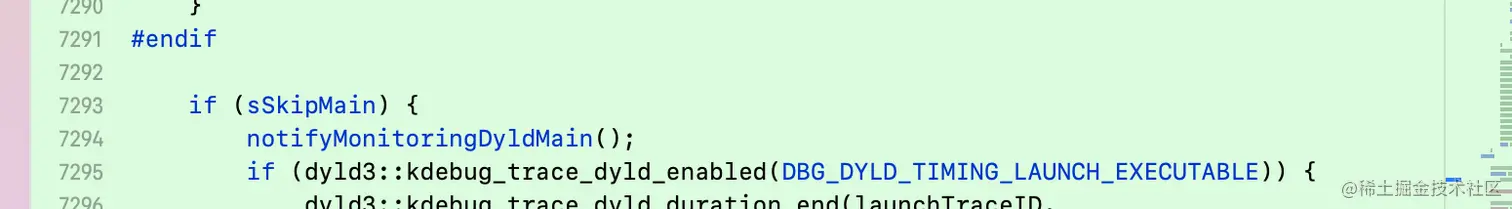

• 10.监听dyly的main notifyMonitoringDyldMain();

---

3.主程序运行流程 initializeMainExecutable();

现在我们连探究主程序初始化到底做了什么

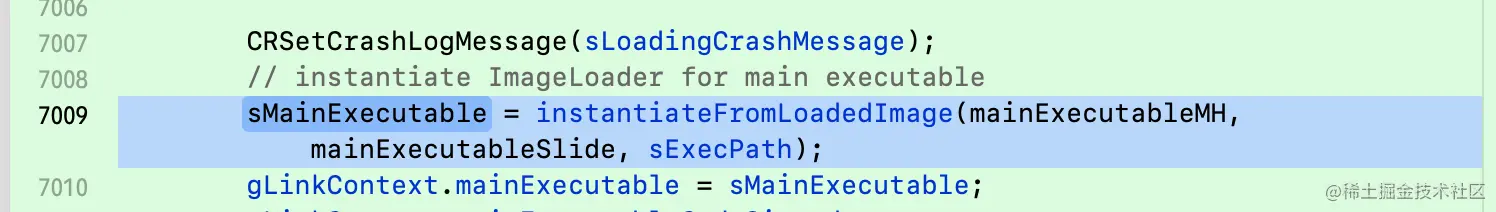

sMainExecutable表示主程序变量，查看其赋值，是通过instantiateFromLoadedImage方法初始化

1.instantiateFromLoadedImage->instantiateMainExecutable

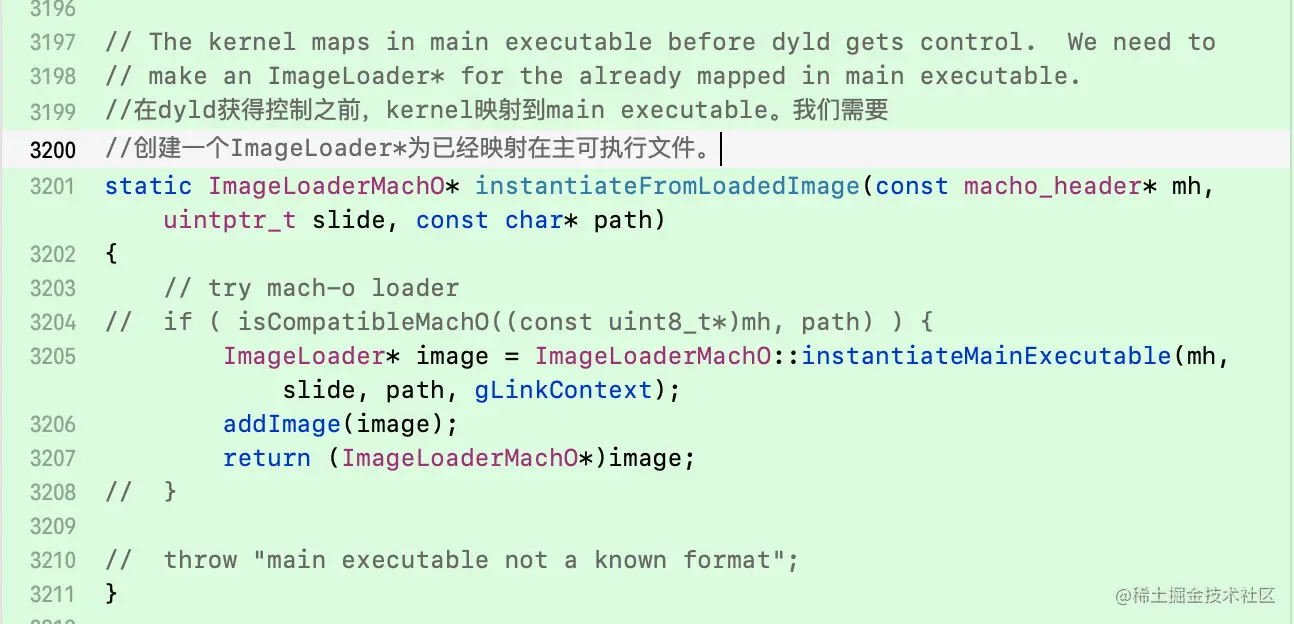

• 进入instantiateFromLoadedImage函数查看

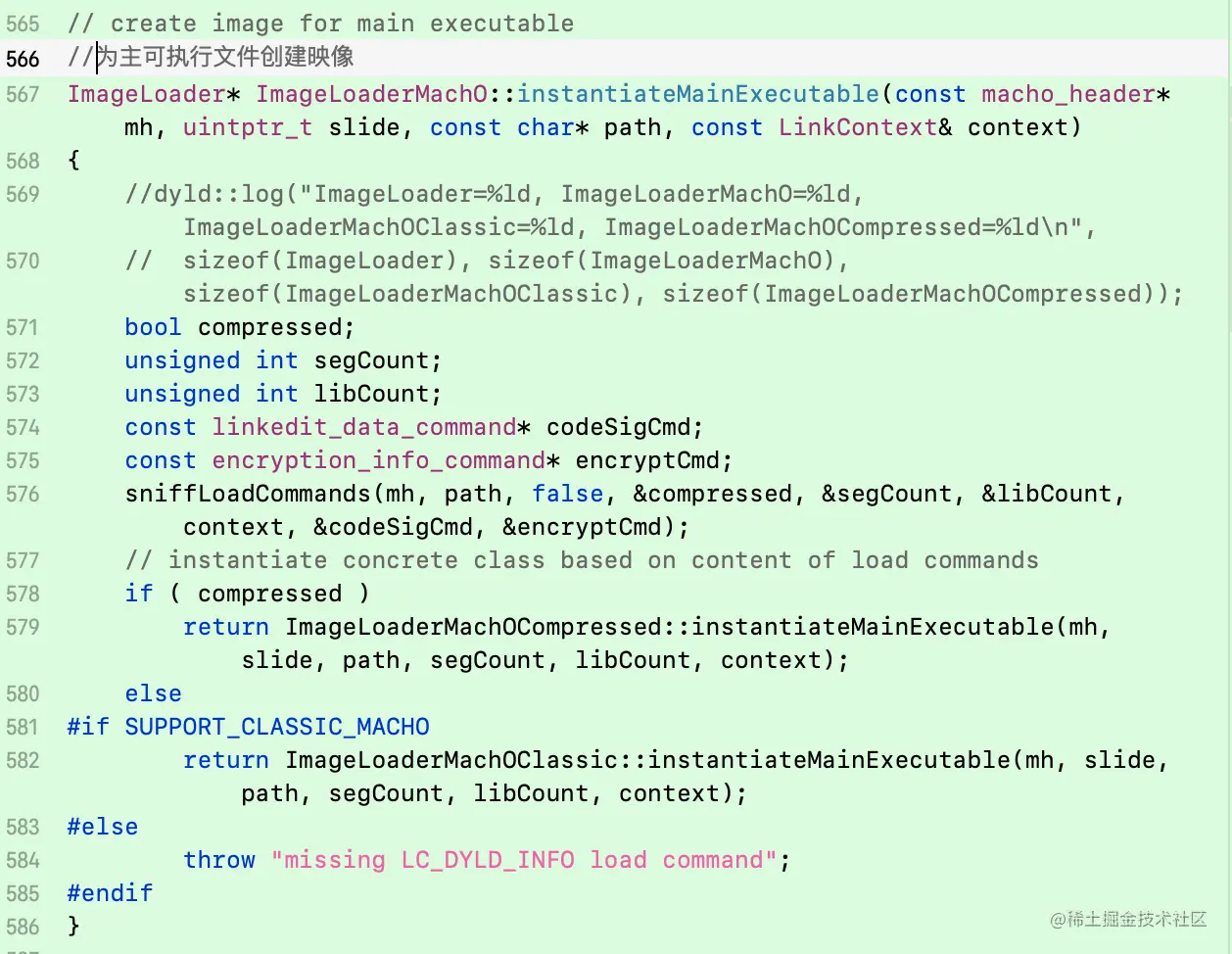

• 进入instantiateMainExecutable函数查看

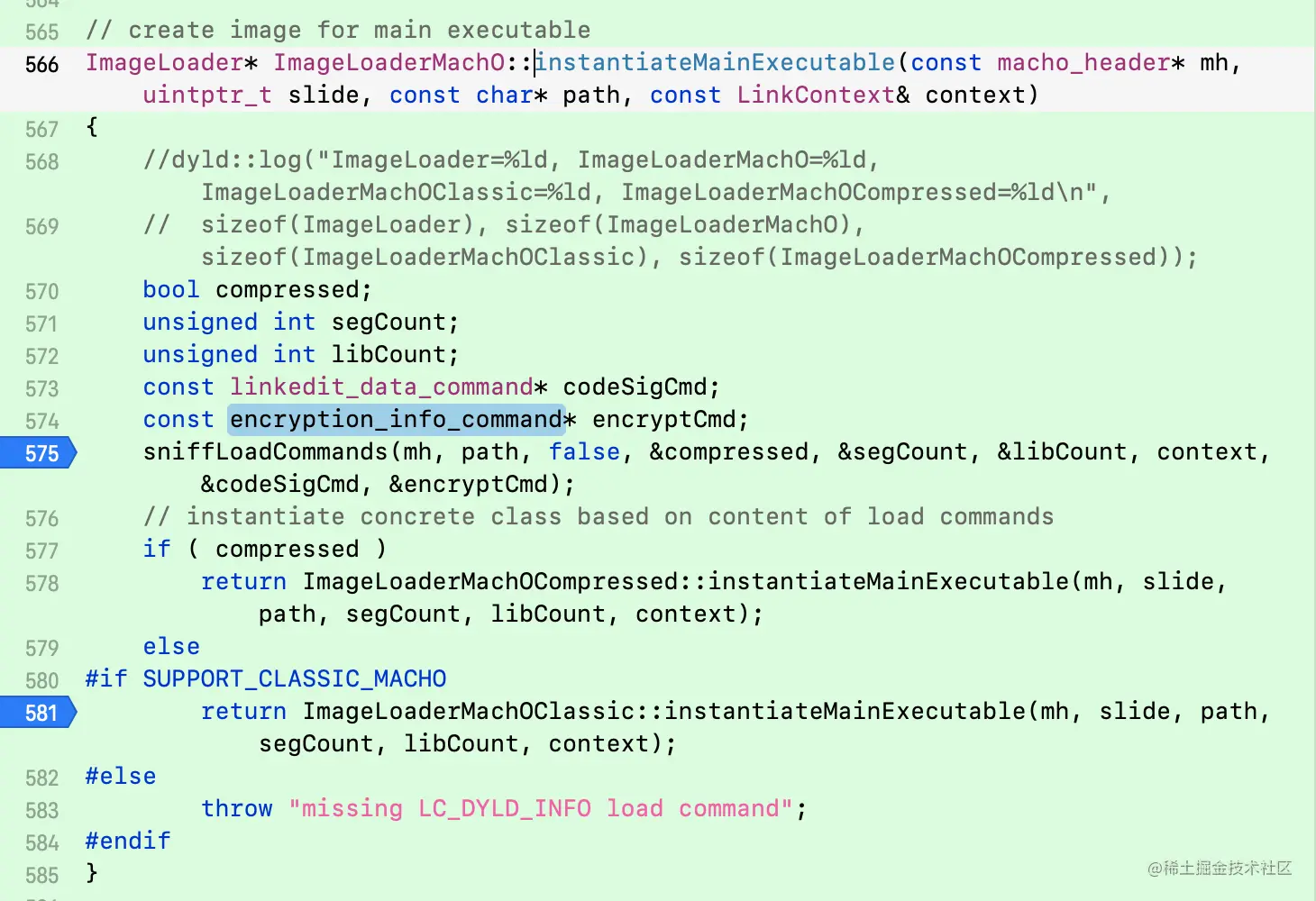

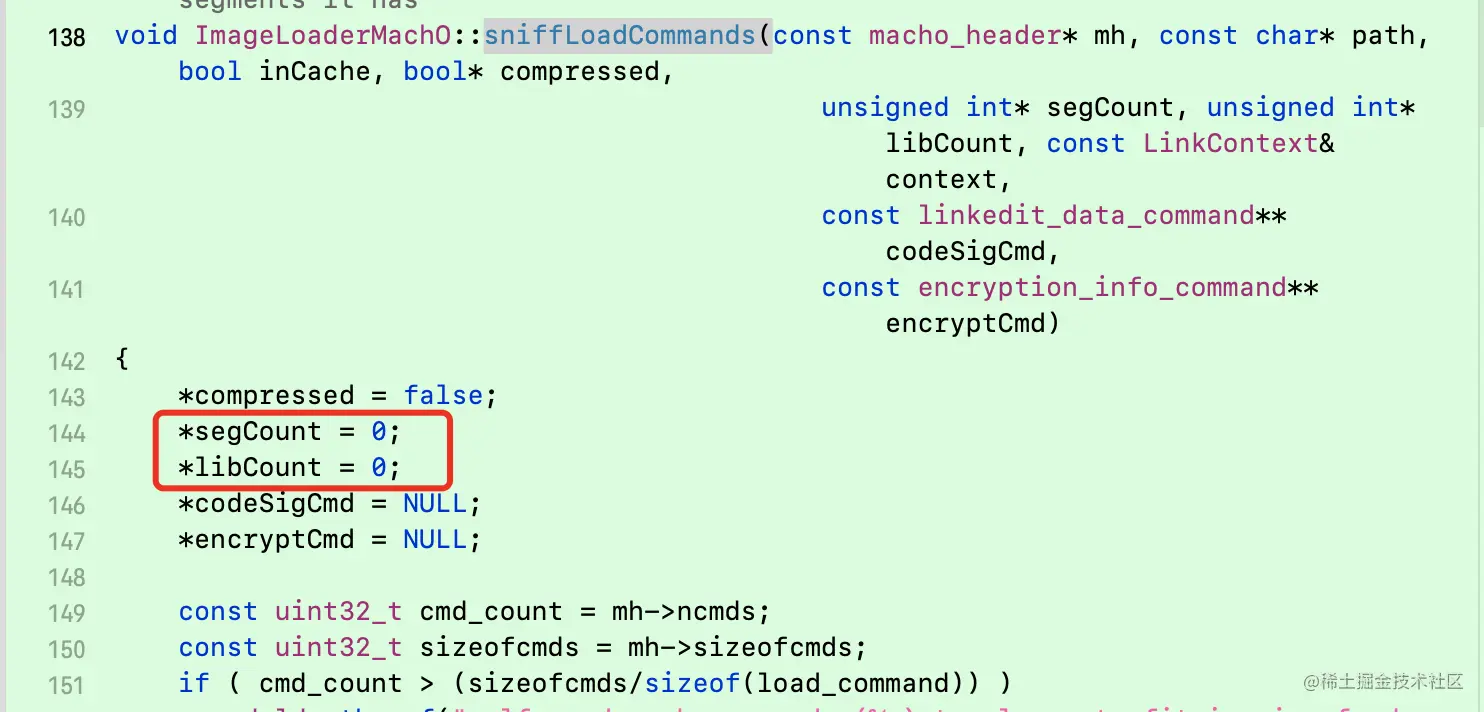

• 其中sniffLoadCommands中是获取Mach-O类型文件的Load Command的相关信息，并对其进行各种校验。确定此mach-o文件是否具有压缩的LINKEDIT 以及 段数

• 进入sniffLoadCommands中函数查看

2.主程序运行

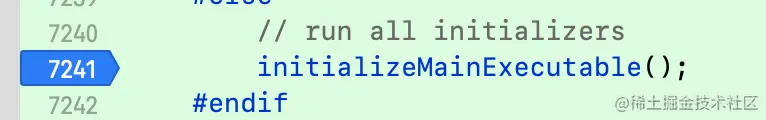

主程序初始化完成后,进入主程序的运行,我们返回代码重新到这里initializeMainExecutable();

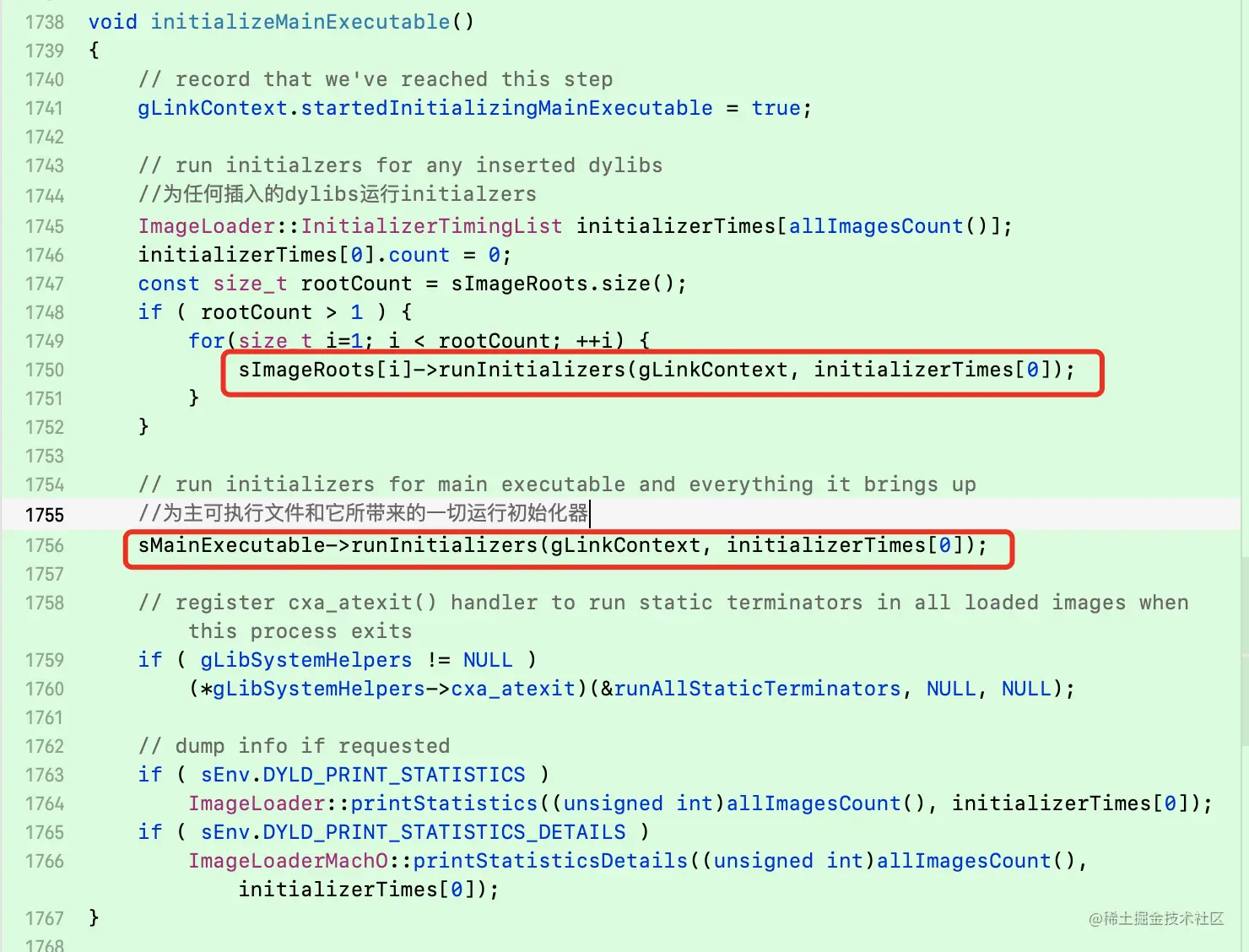

• 进入initializeMainExecutable()查看
  • 插入的动态库遍历调用runInitializers
  • 主程序调用runInitializers

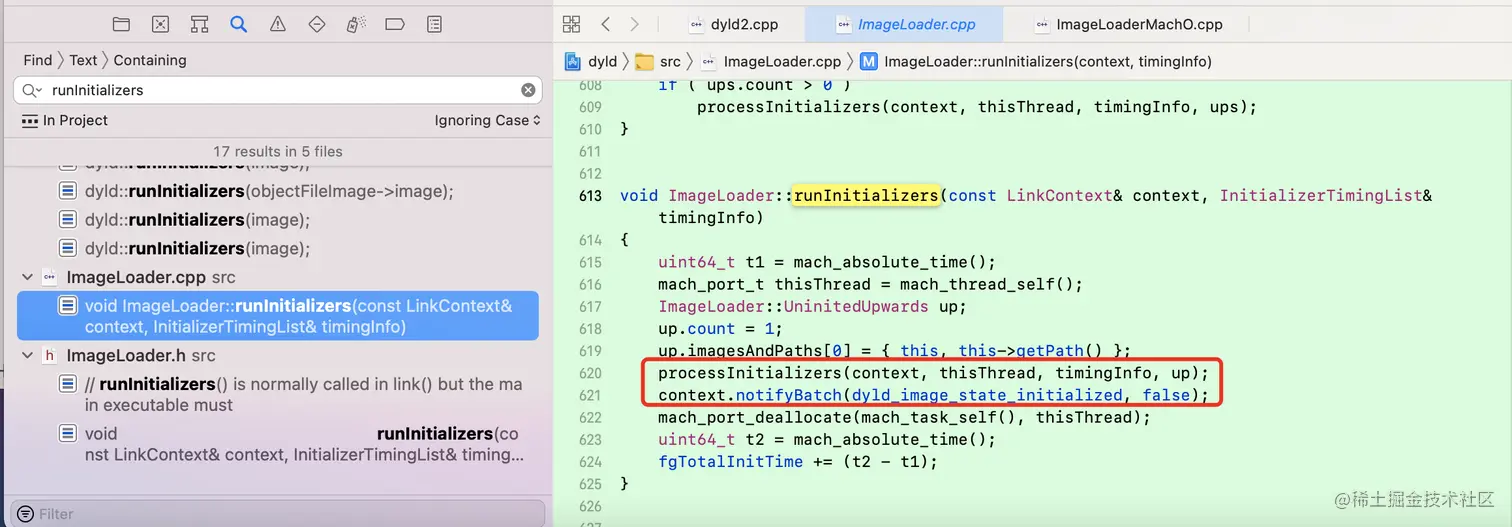

• 全局搜索进入runInitializers()查看
• 1.初始化准备：processInitializers 准备镜像文件准备

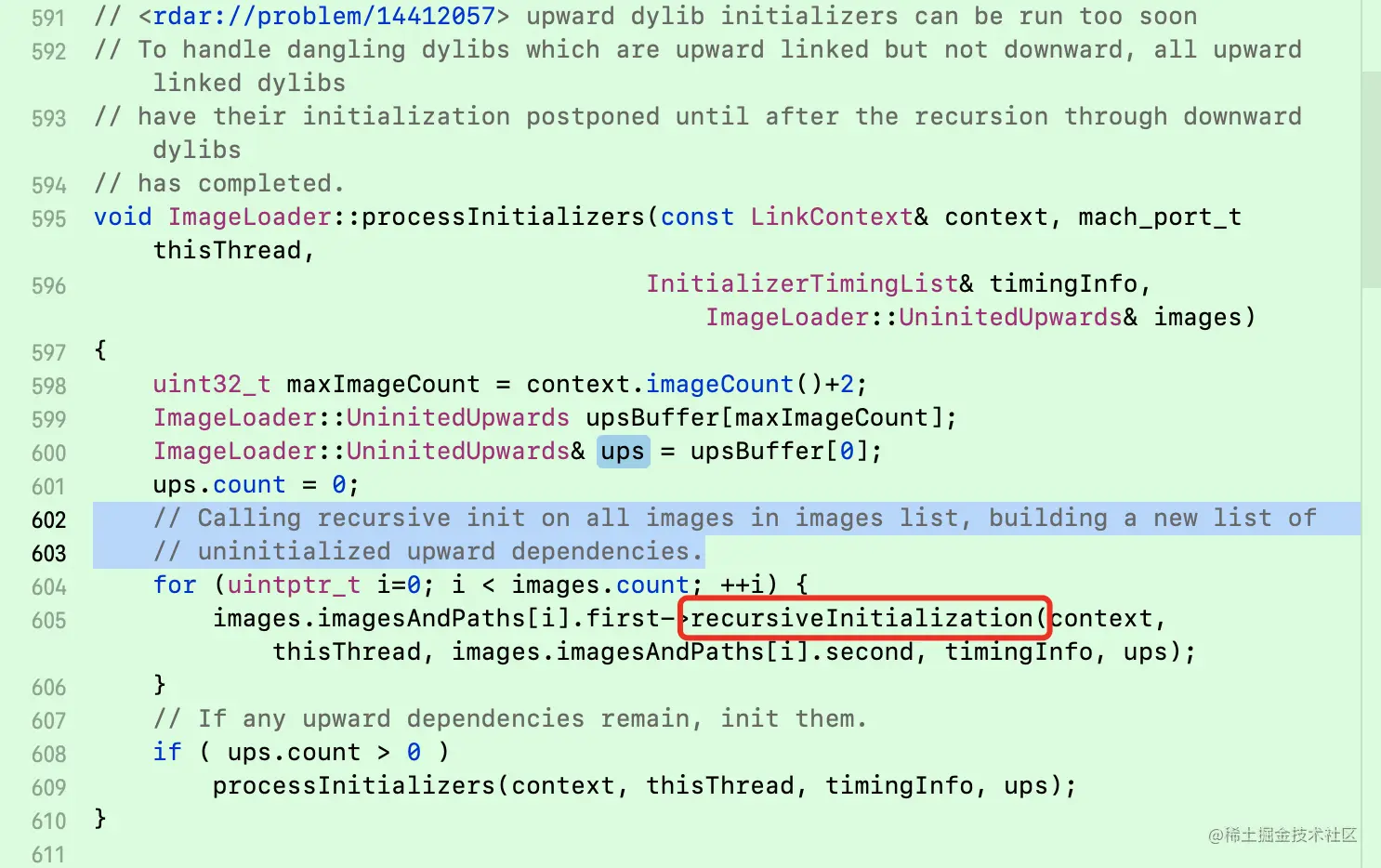

  • 1.进入processInitializers函数的源码实现，其中对镜像列表调用recursiveInitialization函数进行递归实例化

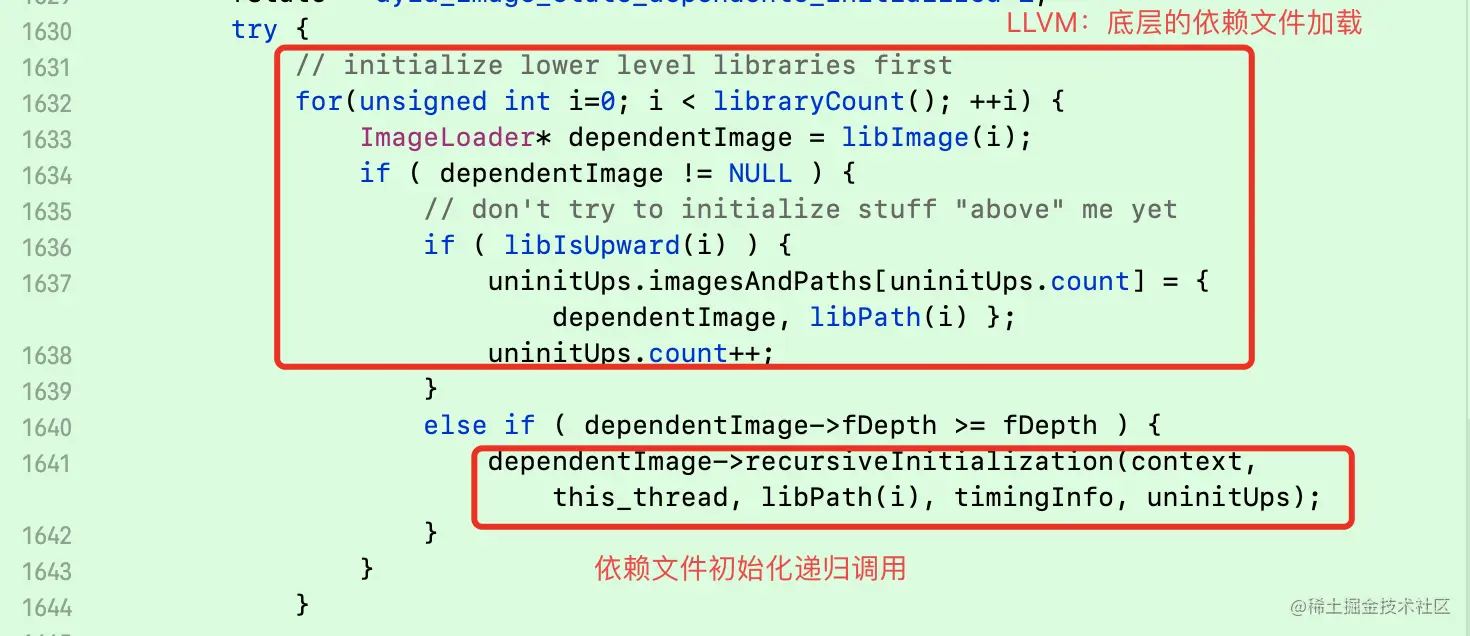

  • 2.recursiveInitialization 底层的依赖文件加载

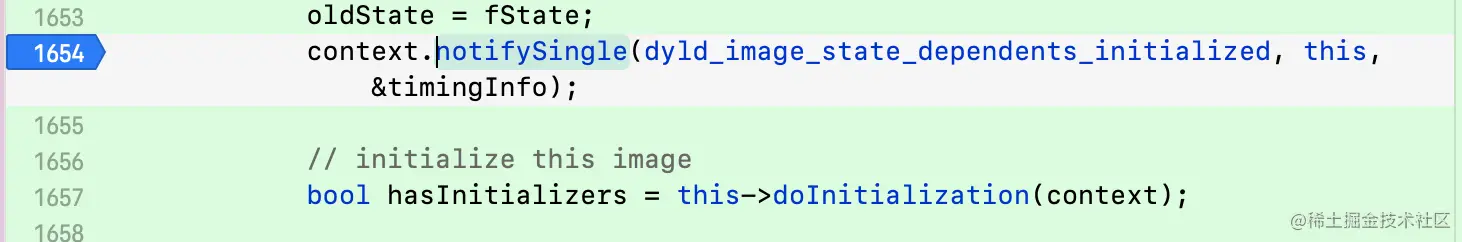

  • 3.两个操作，1context.notifySingle->2.doInitialization,然后notifySingle

---

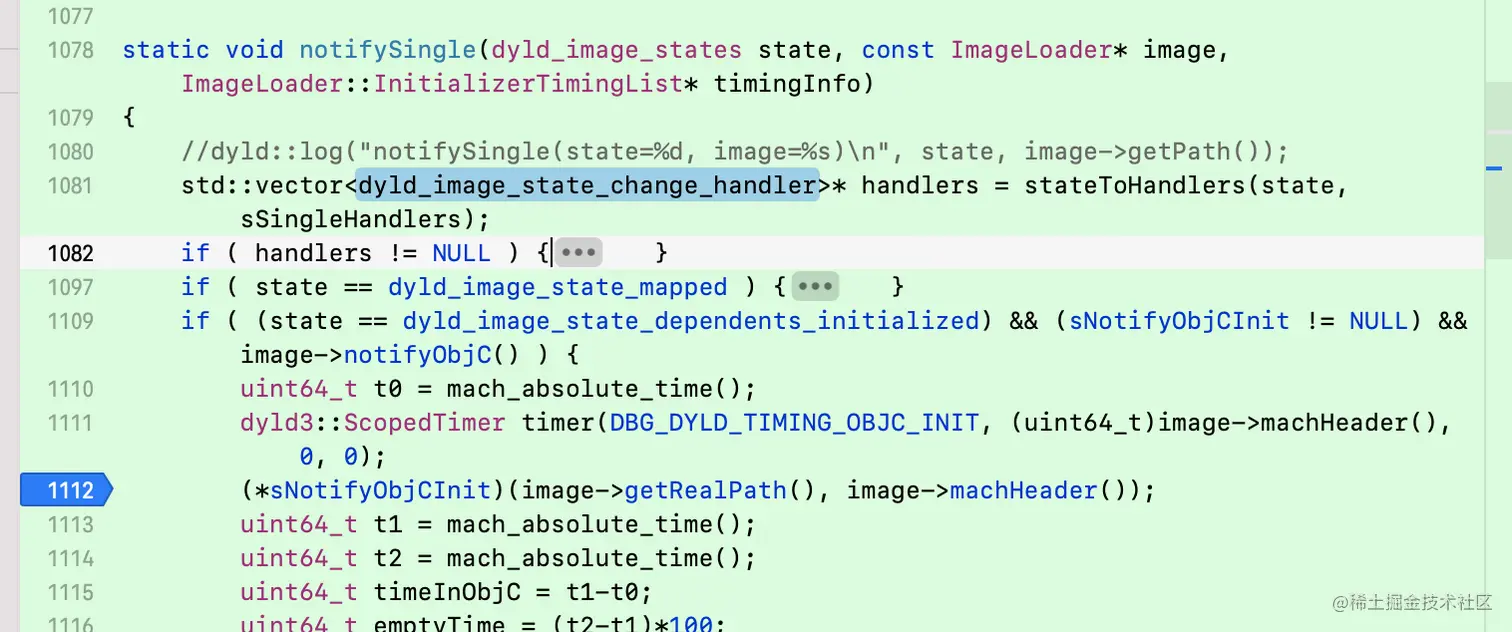

• 先查找这个context.notifySingle

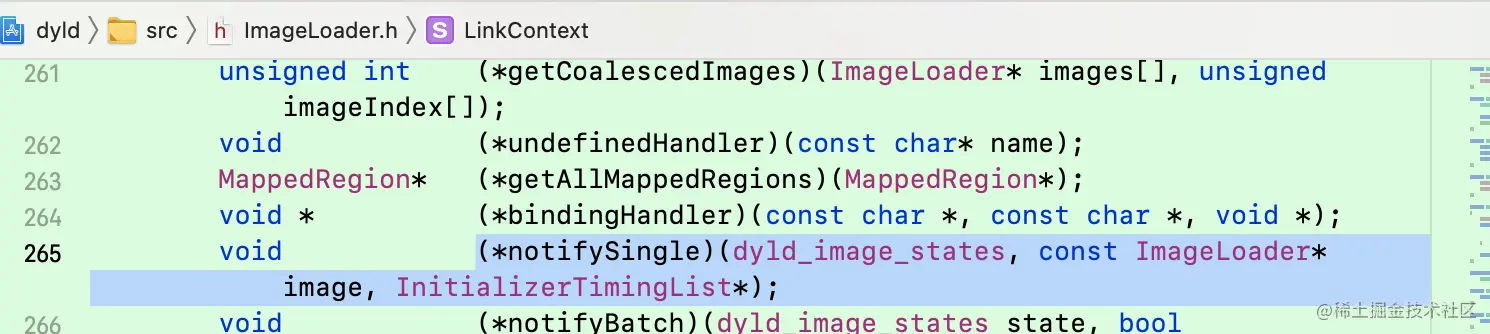

• 找到这个(*notifySingle)(dyld_image_states, const ImageLoader* image, InitializerTimingList*);
• 全局搜索找到这里

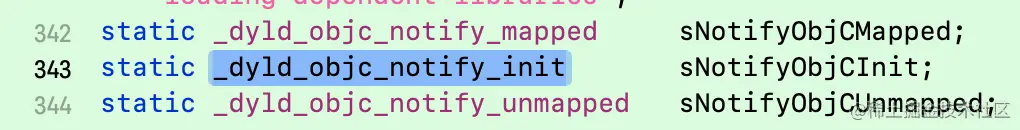

• 全局搜索sNotifyObjCInit，发现没有找到实现，有赋值操作

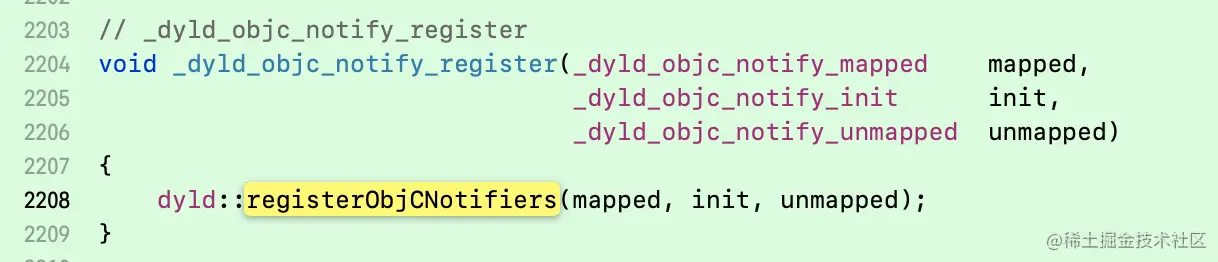

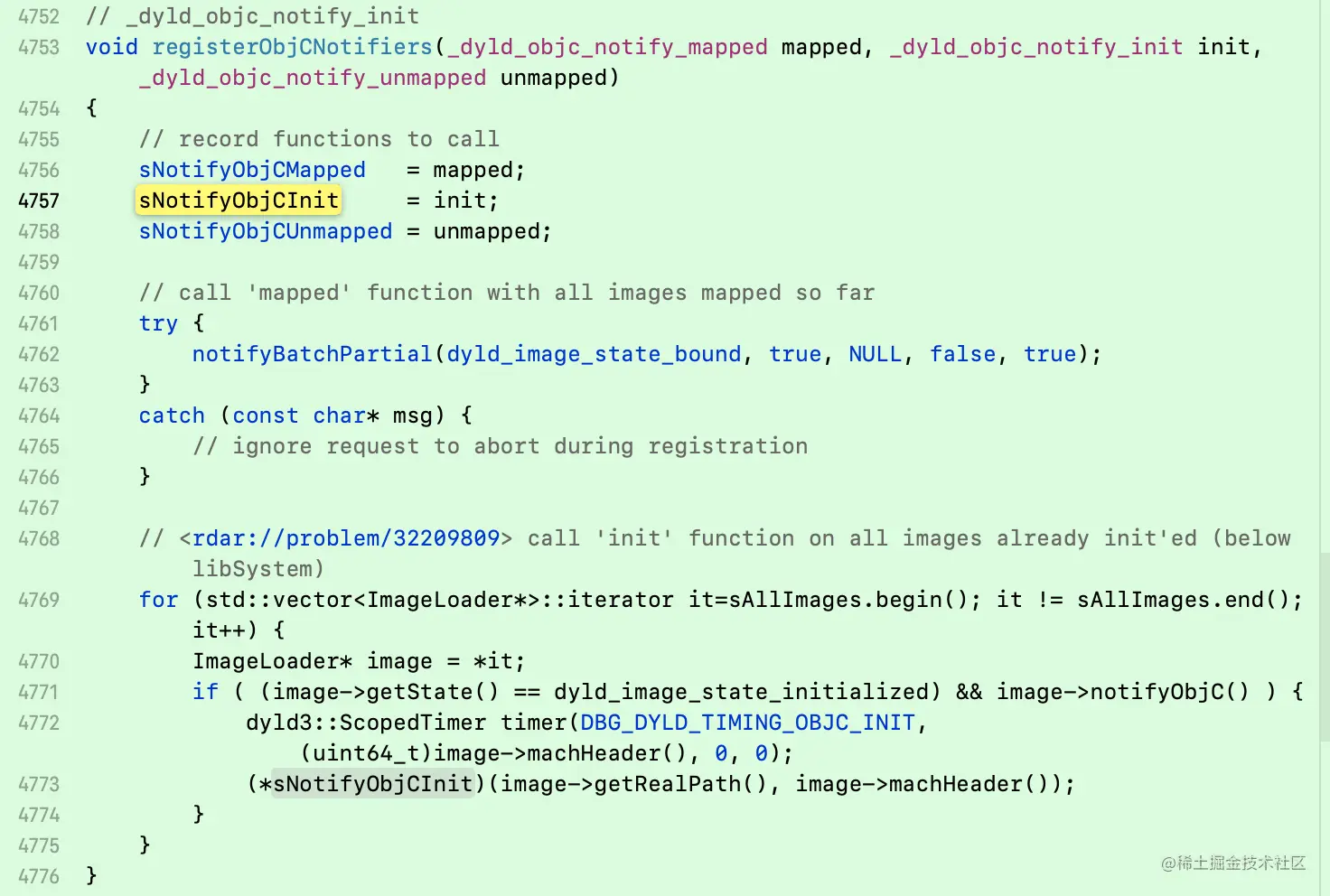

• 查看registerObjCNotifiers的调用时机 _dyld_objc_notify_register函数调用

• 在objc源码库的objc_init中调用这个方法。

• 整理一下顺序

  • context.notifySingle -> (*sNotifyObjCInit)

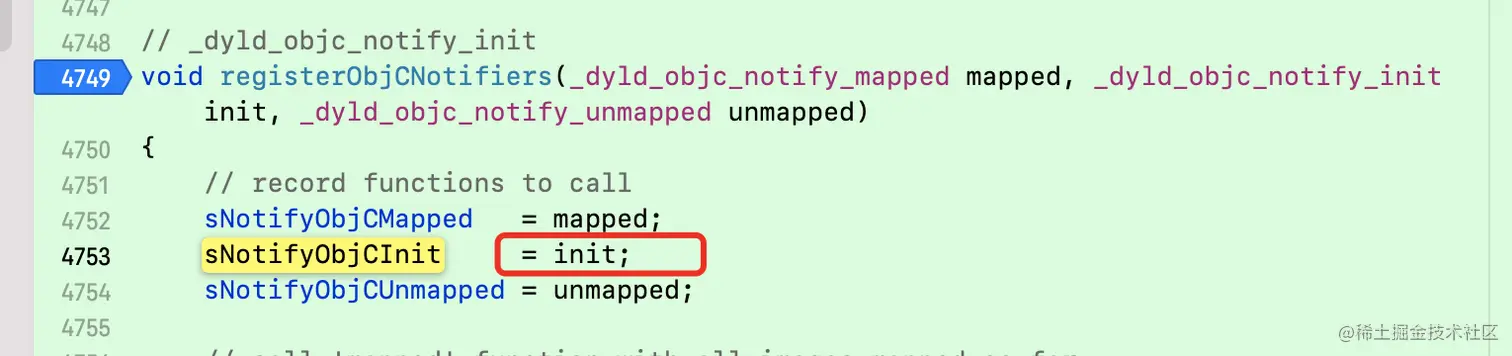

  • sNotifyObjcInit 是在 registerOBjCNotifiers函数调用的init赋值的，即：sNotifyObjCInit = init
  • _dyly_objc_notify_register 调用了 registerObjCNotifiers, init = init
  • _dyly_objc_notify_register 传递了三个参数进来
    • &map_images
    • load_images
    • unmap_image
  • 得到 load_images = init = sNotifyObjcInit

---

load_images

• load_images -> call_load_methods()

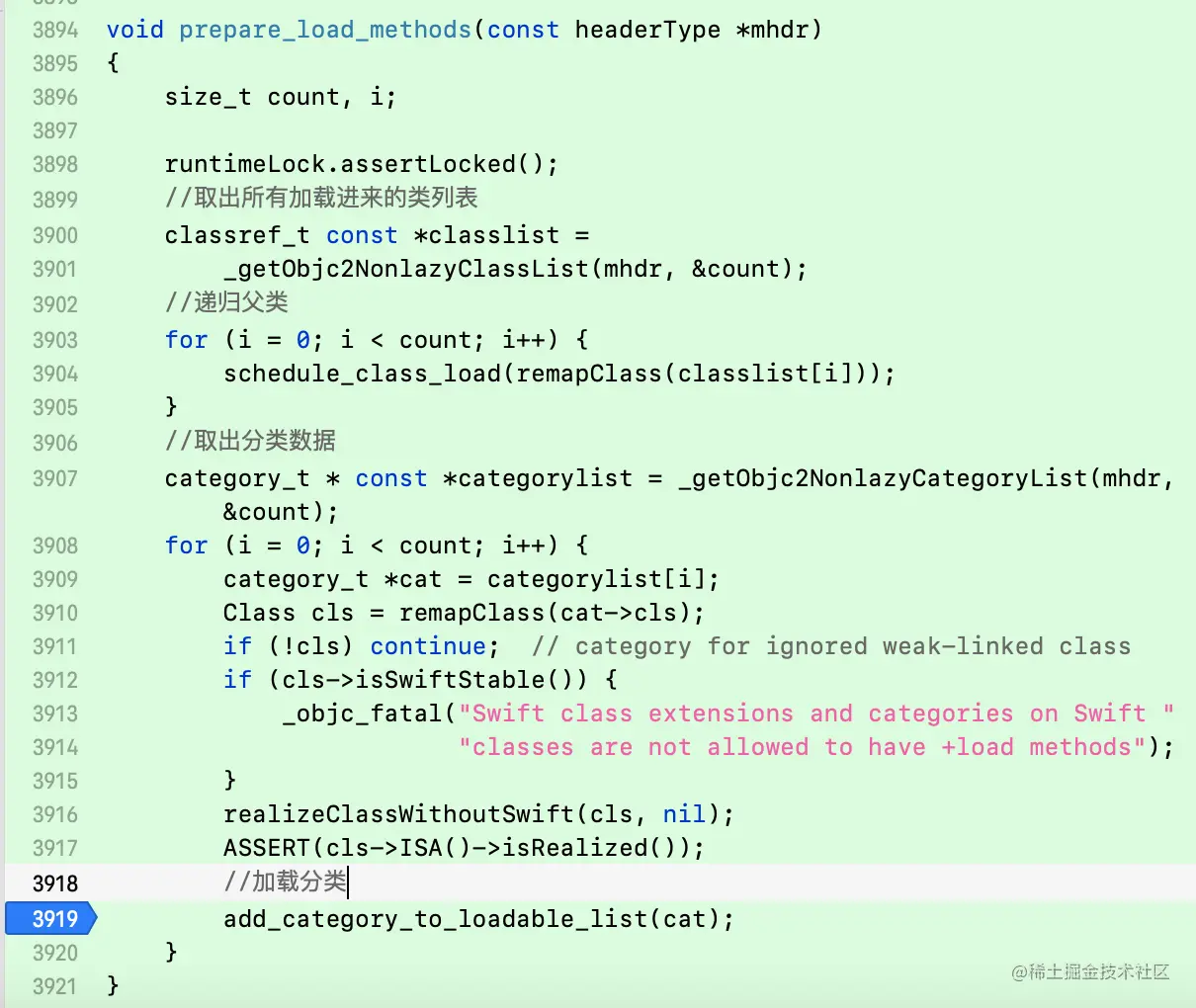

• prepare_load_methods

  • classref_t const *classlist = _getObjc2NonlazyClassList(mhdr, &count);取出所有加载进去的类列表

  • 遍历：schedule_class_load

    • 递归父类：schedule_class_load(cls->superclass)

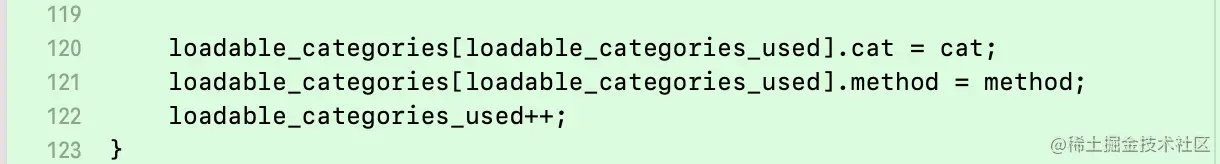

    • add_class_to_loadable_list 把这个类的load方法加到list中

  • classref_t *classlist = getObjc2NonlazyClassList(mhdr,&count);

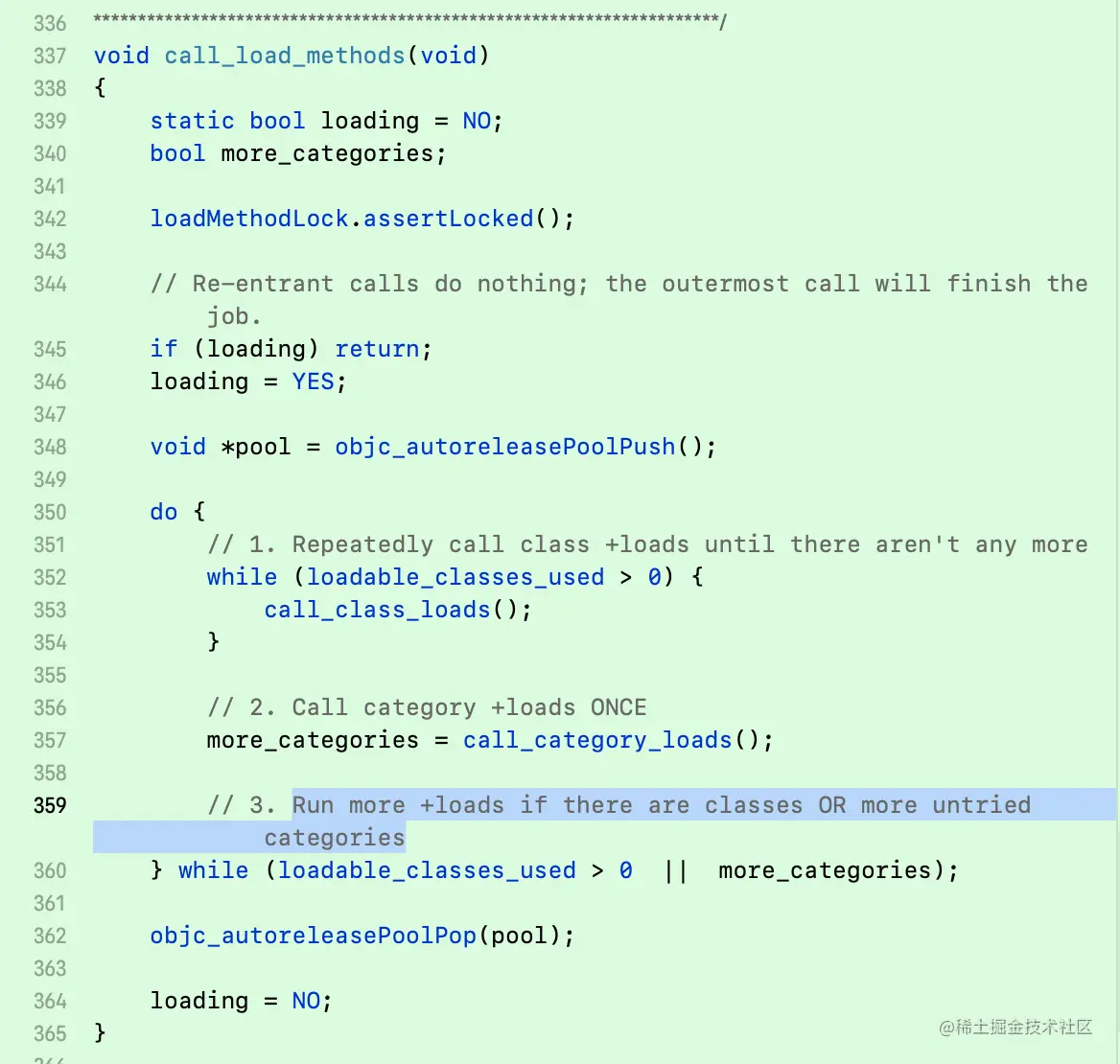

• 进入查看call_load_methods循环调用了call_calss_loads()还有 call_category_loads();分类的load

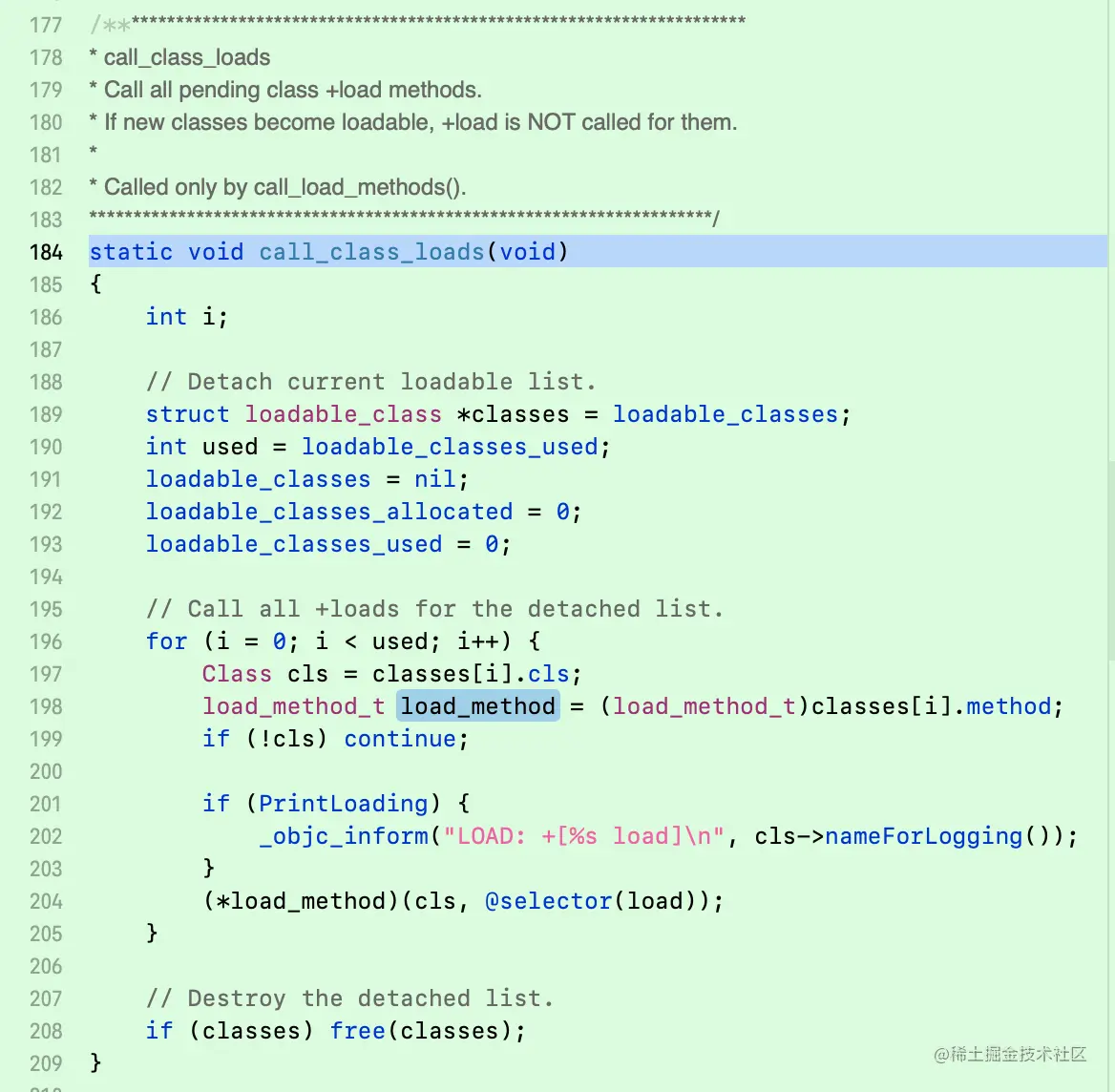

• 进入call_calss_loads()查看 了解到这里调用的load方法证实我们前文提及的类的load方法，

• objc_autoreleasePoolPush() 压栈自动释放池

• class_class_loads()

• call_category_loads()

• objc_autoreleasePoolPop(pool)；出栈

• 所以，load_images调用了所有的load函数，以上的源码分析过程正好对应堆栈的打印信息

map_images

-> map_images_nolock -> _read_images

• 类 gdb_objc_readied_classes
• 方法 nameSelectors
• 协议 protocol_map
• 主要作用
  • 初始化类 ： realizeClass 设置rw/ro
  • 处理分类： 把分类中的方法、协议、属性添加到类中
  • 加载相应的哈希表

---

现在只有知道开始调用objc_init才能给这个sNotifyObjcInit赋值才能走通context.notifySingle

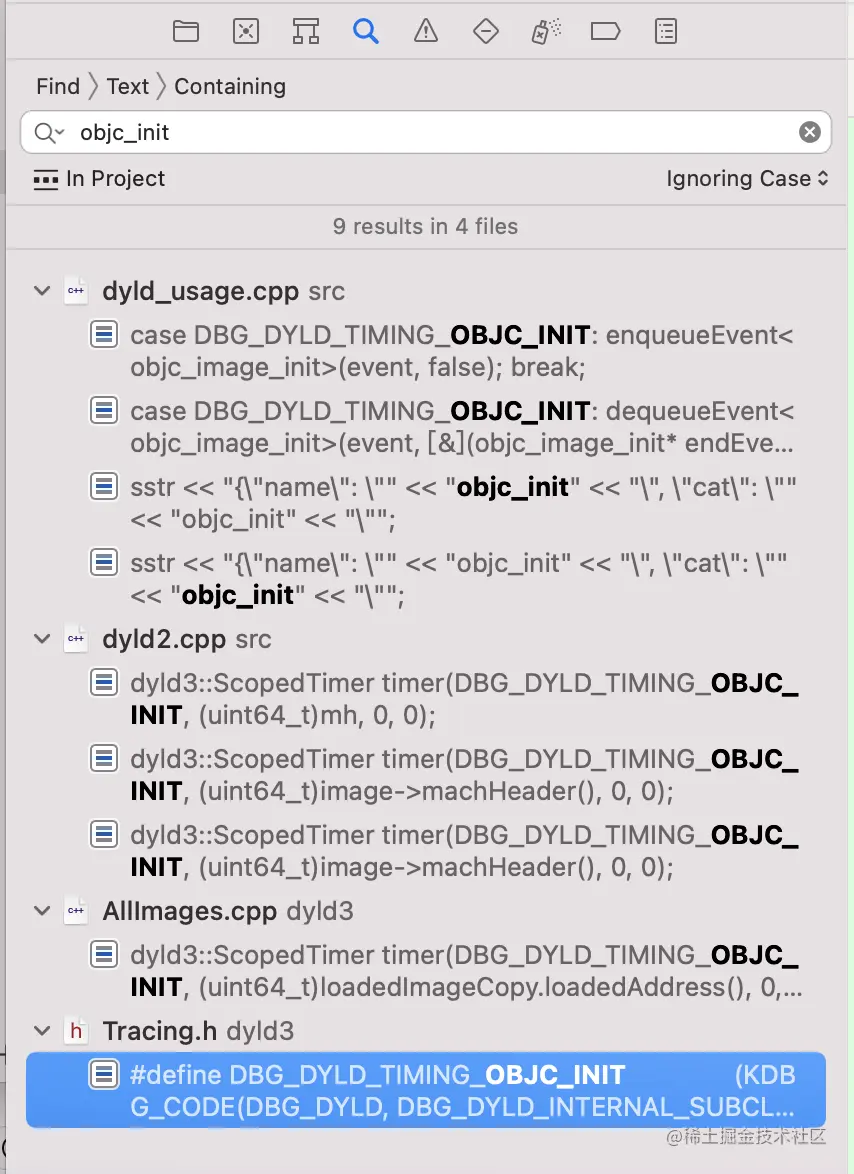

• 全局搜索是完全没有的
• 所以先放一下看看那个doInitialization

---

doInitialization

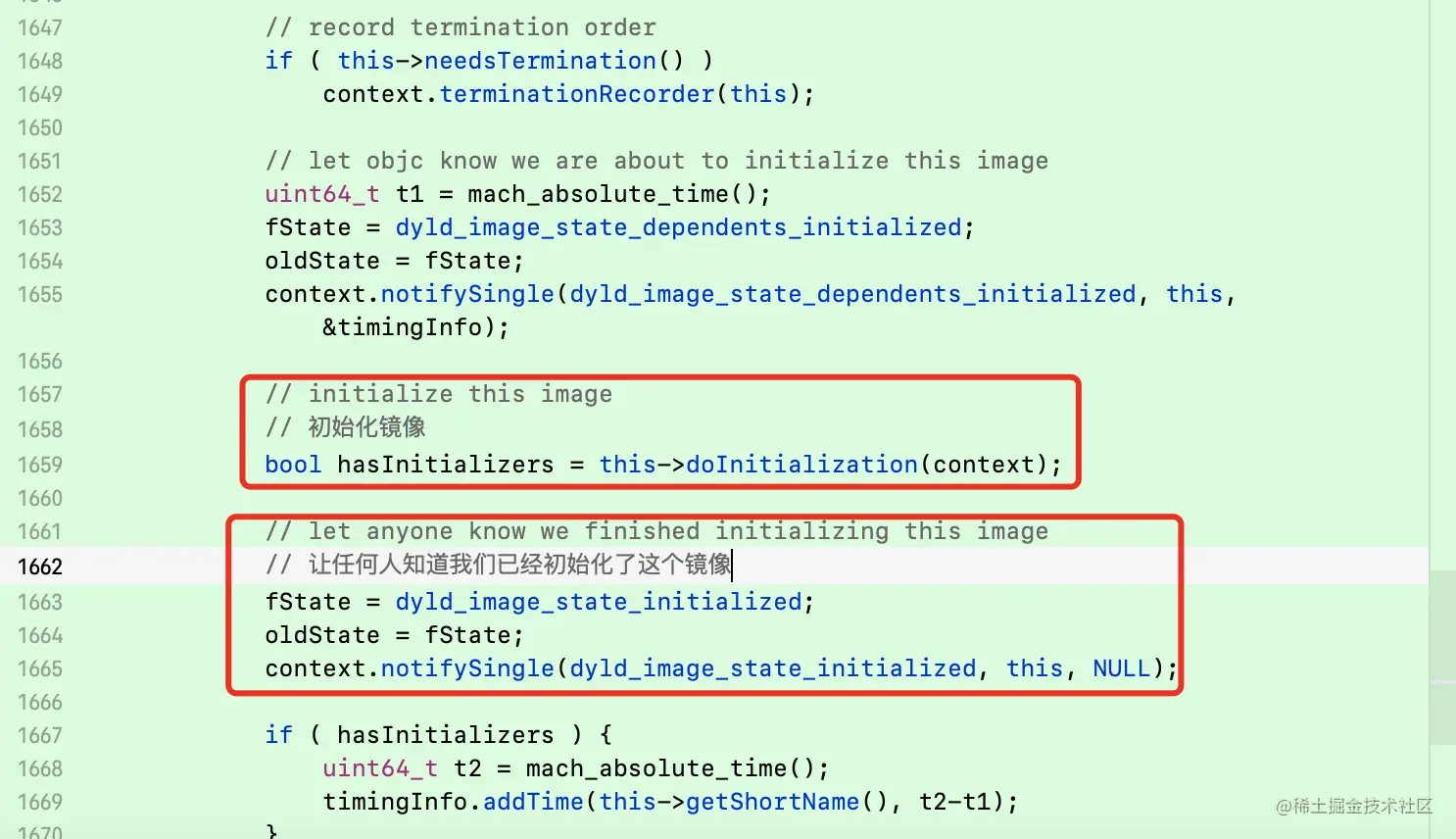

• 现在重新回去来到 this->doInitialization(context) 镜像文件初始化 看1657行，

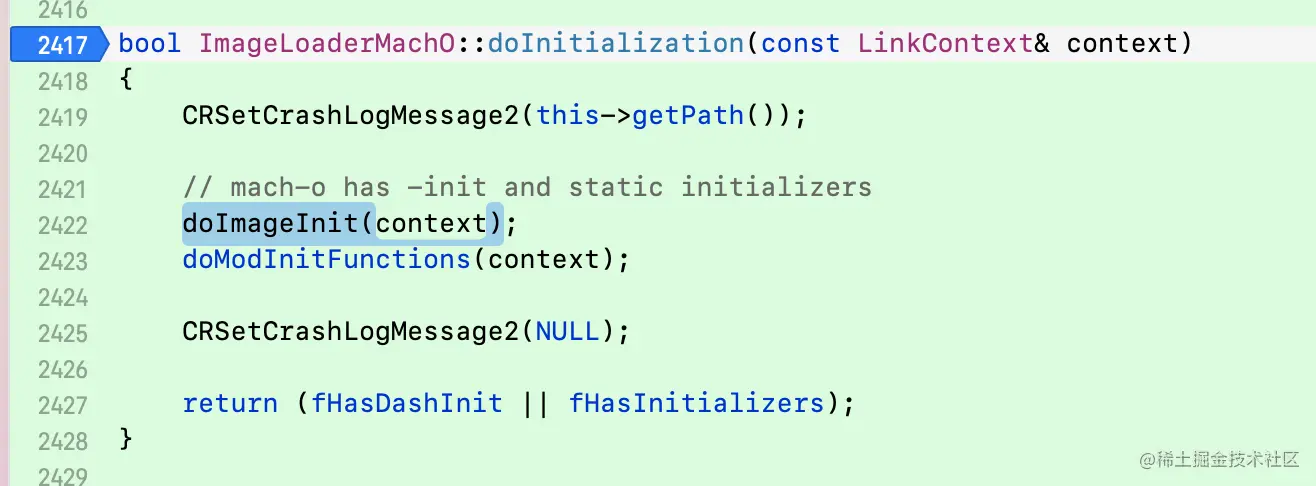

• 进入doInitialization查看 发现调用了两个方法。1.doImageInit(),2.doModInitFunctions（）咱也不知道他们干了啥都看下

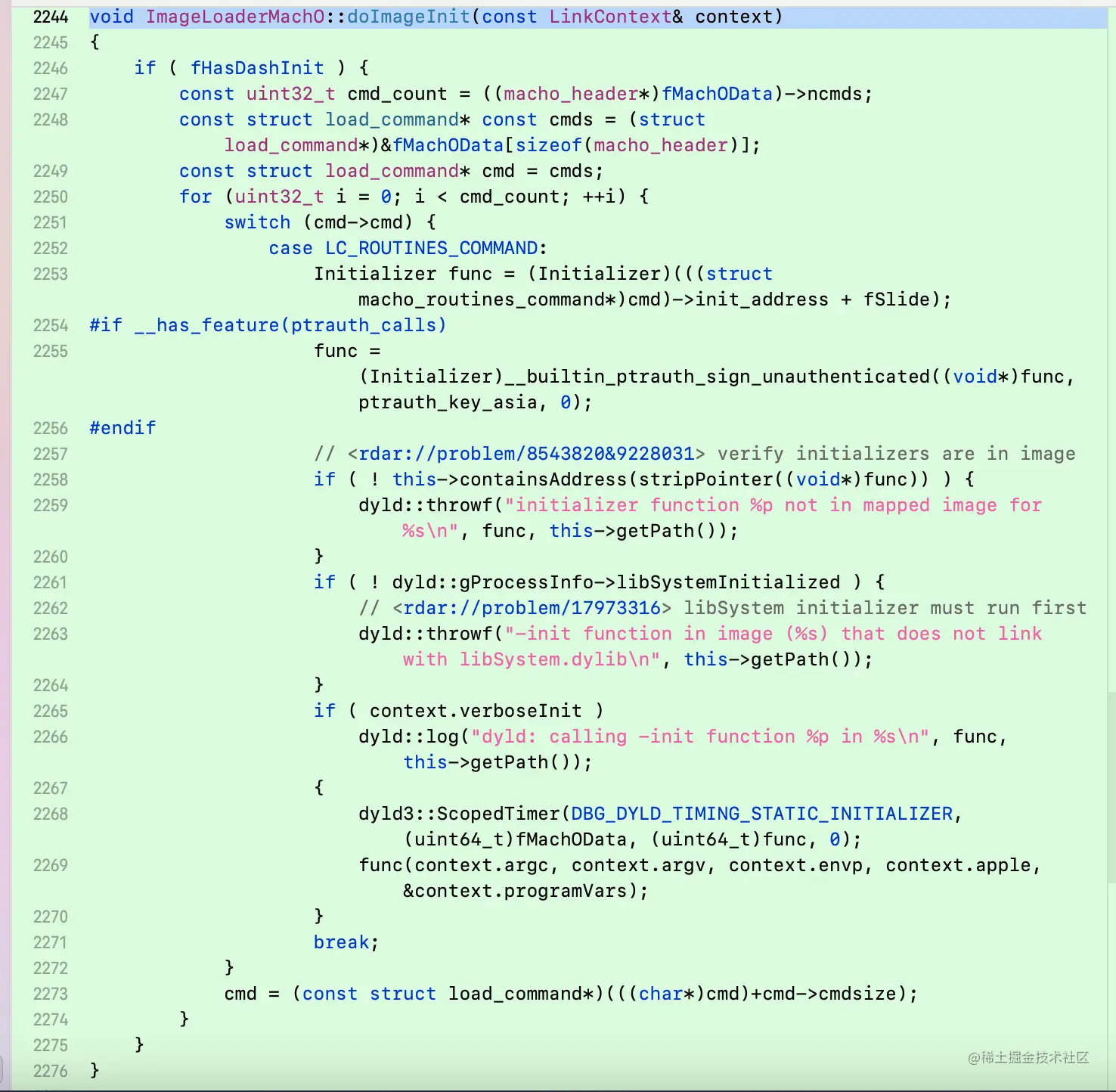

• 进入doImageInit(context)查看 找到这个 Initializer func = (Initializer)(((struct macho_routines_command*)cmd)->init_address + fSlide); //Mach-O地址偏移，得到一个函数方法，libSystemInitialized libSystem 初始化必须提前 不懂放弃

• 进入doModInitFunctions(context); C++函数处理 - libSystem.B.dylib 'libSystem_initializer:-> - libdispatch.dylib 'libdispatch_init:-> - _os_object_init(libdispatch.dylib)-> - _objc_init(libobjc)

• 这里的堆栈信息打印了提示我们看这个。

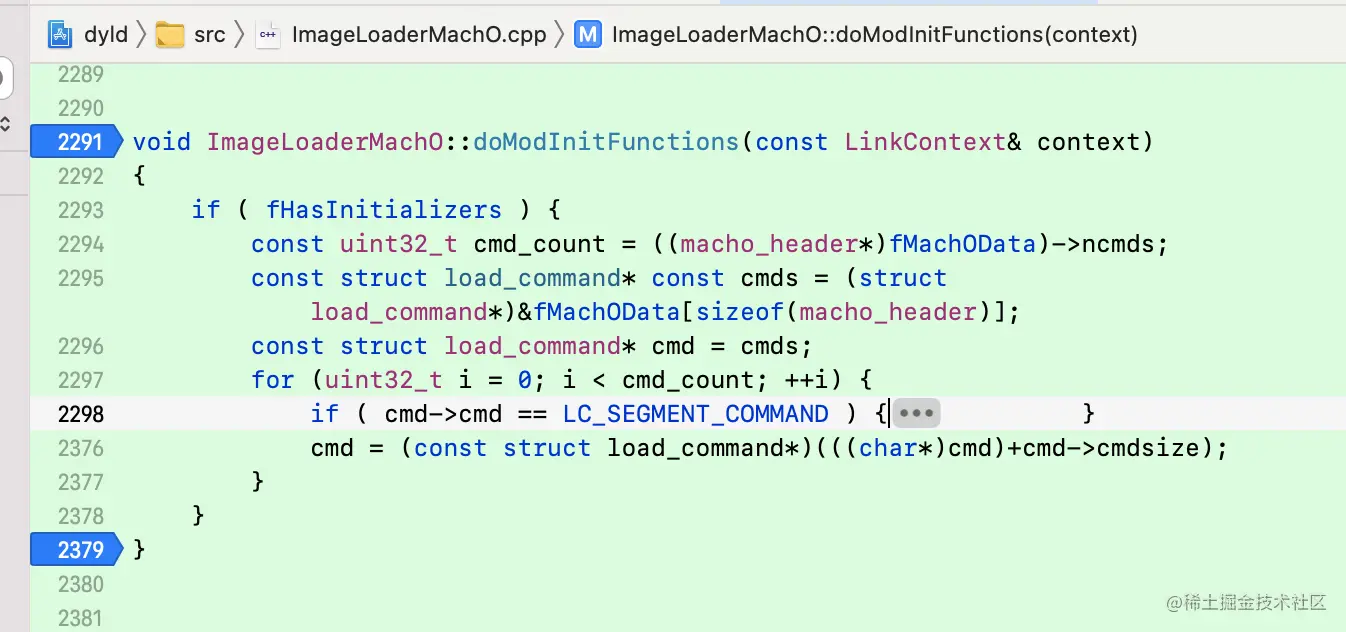

  进入doModInitFunctions源码实现，这个方法中加载了所有Cxx文件

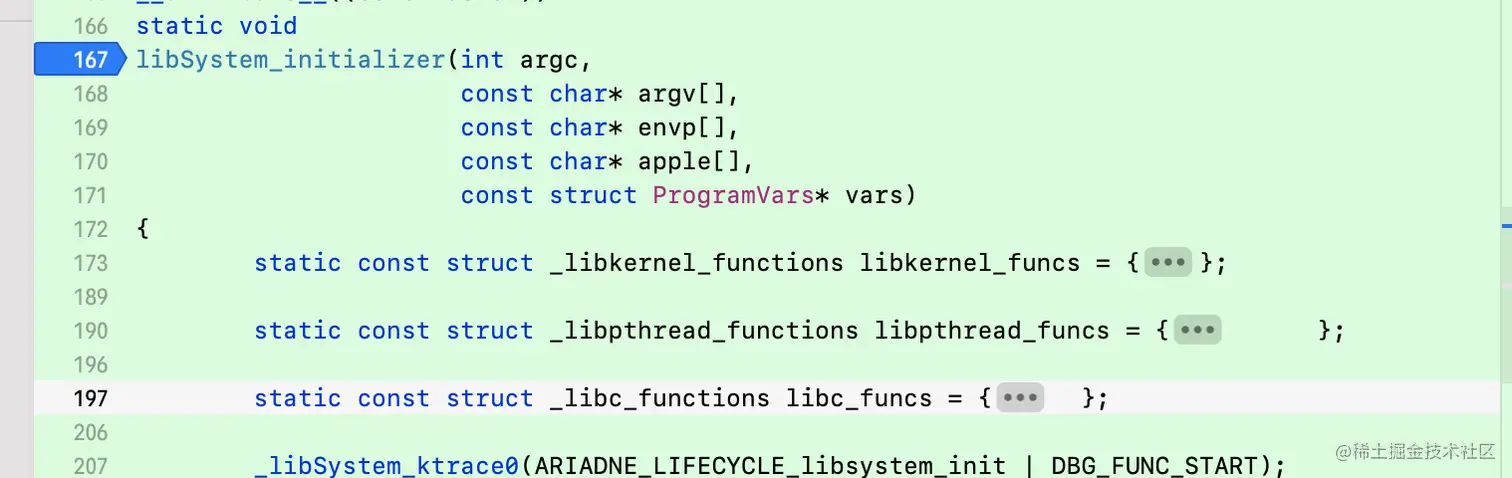

• 在libsystem中查找libSystem_initializer，查看其中的实现\

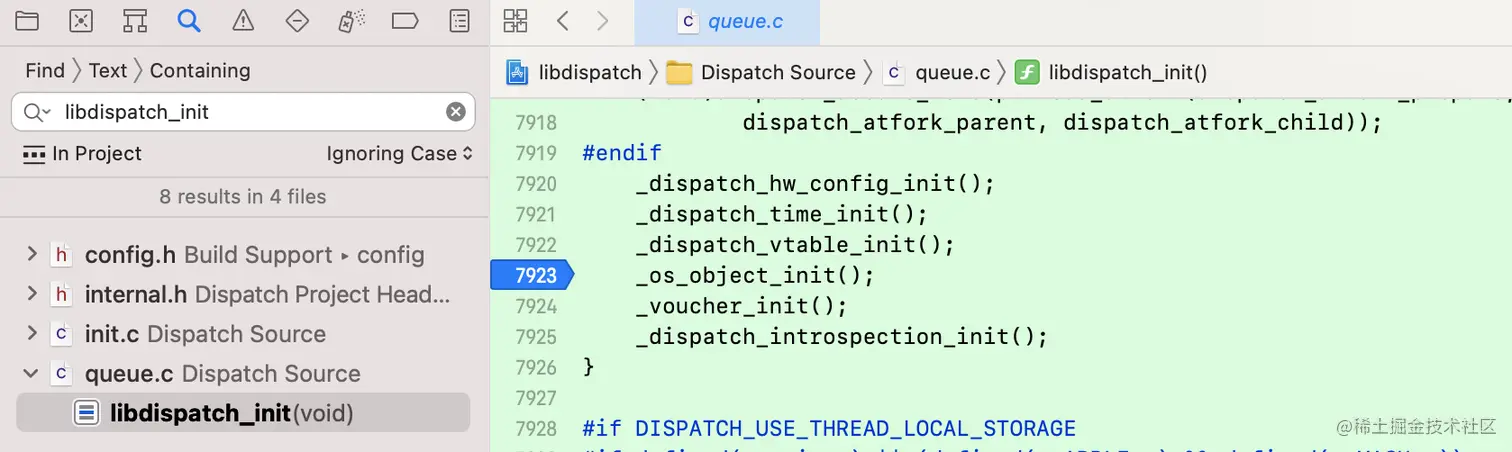

• 根据前面的堆栈信息，我们发现走的是libSystem_initializer中会调用libdispatch_init函数，而这个函数的源码是在libdispatch开源库中的，在libdispatch中搜索libdispatch_init\

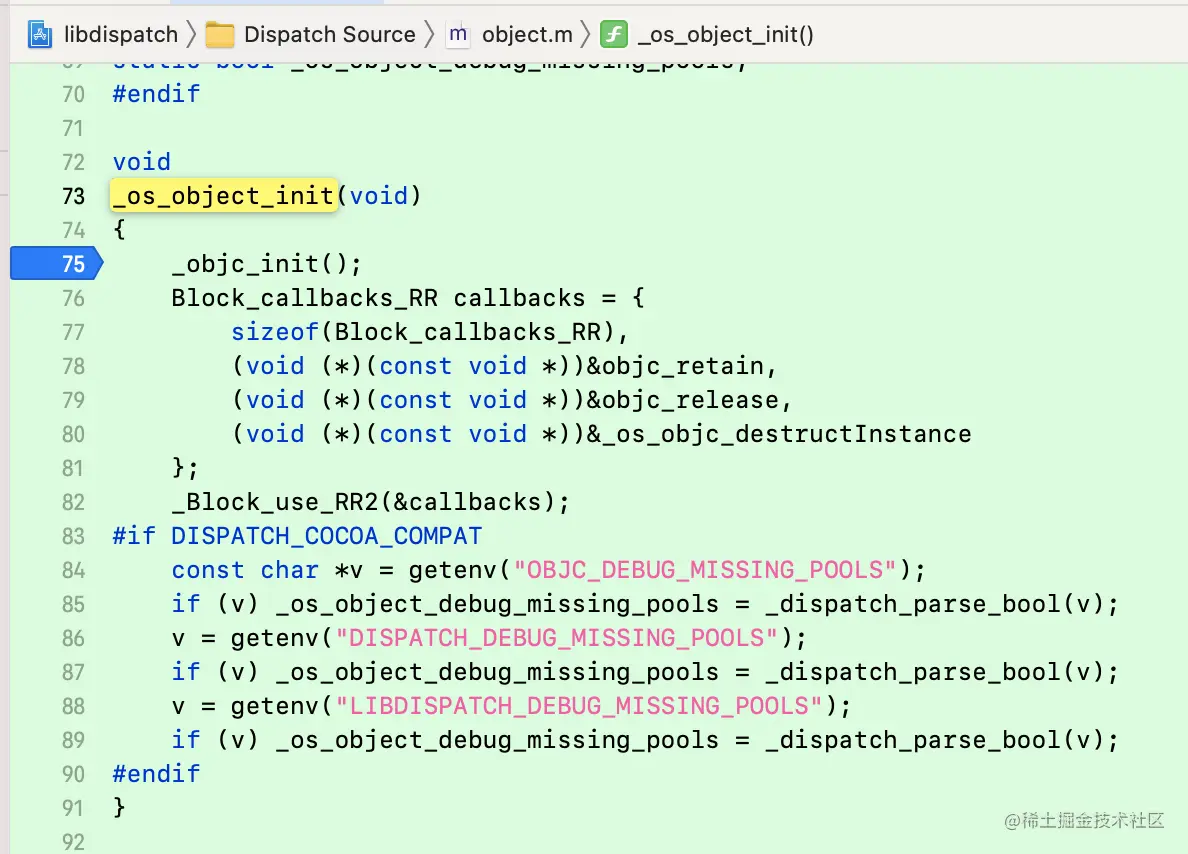

• 进入_os_object_init源码实现，其源码实现调用了_objc_init函数

• 所以整体思路可以查看函数调用栈来解释这个流程，以及找到相对应的源码进行学习。

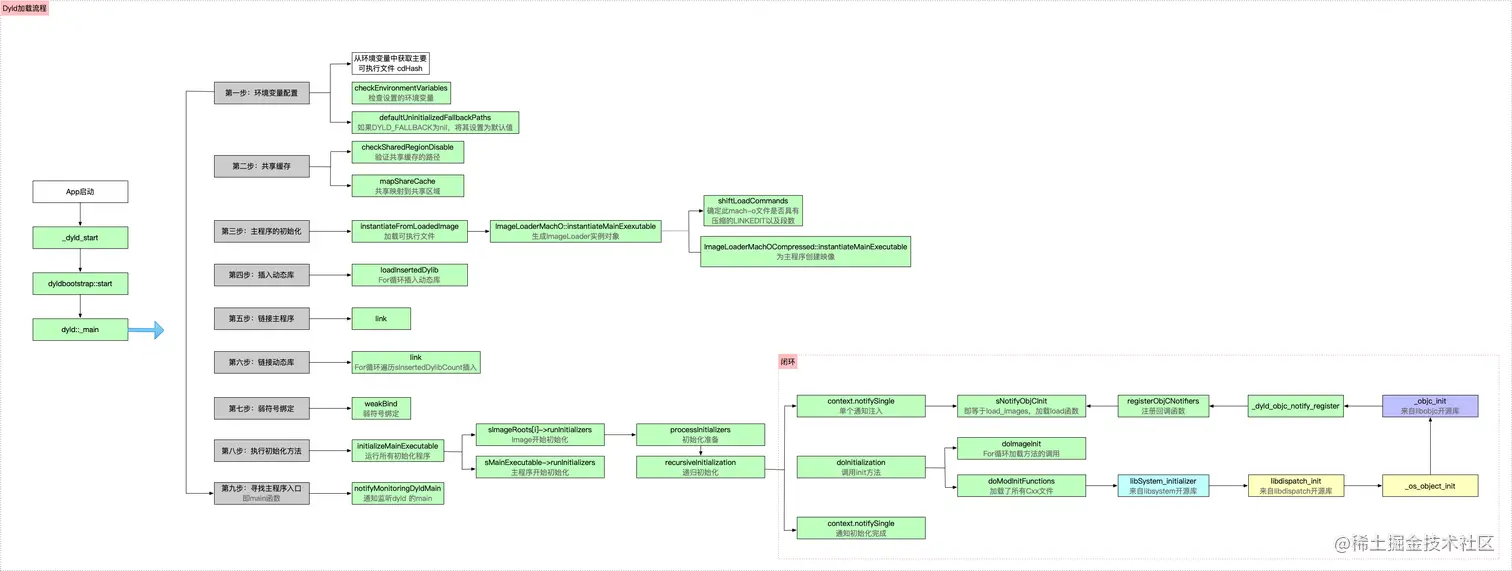

4.流程图解释

参考博客-月月大佬
