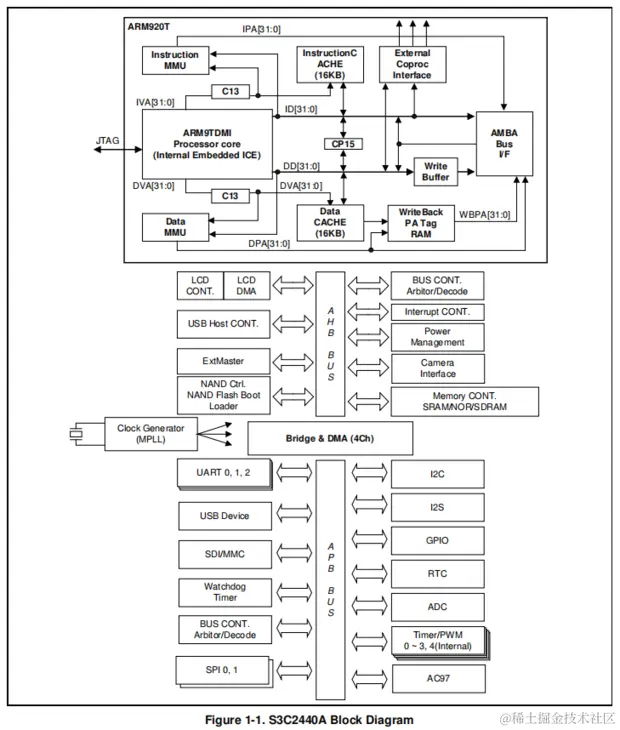

S3C2440是一个SOC(System On Chip)，它支持多种外设。其芯片手册第1章的BLOCK DIAGRAM图就对所支持的外设进行了列举：
可以把该图分为上中下三部分：
- 最上面的ARM920T是CPU核心部分，工作于FCLK；
- 中间的设备挂载在AHB总线上，它们对性能要求较高，如LCD、Camera等，工作于HCLK；
- 最下面的是一些对性能要求不那么高的低速设备，在APB BUS，P即为Peripheral之意，工作在PCLK。
在参考手册的特性里介绍了这3个时钟的最高工作频率：
Fclk最高400MHz
Hclk最高136MHz
Pclk最高68MHz
而这3种频率的时钟是如何得到的呢？我们可以找到芯片手册第7章的Clock Generator Block Diagram图：

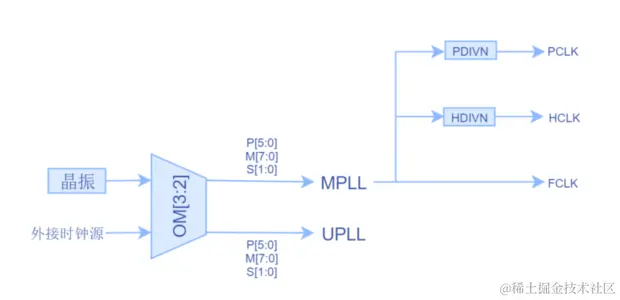

该图可简化为下图：
其中PLL表示锁相环，DIVN表示分频器。通过MPLL产生的时钟信号通过分配器分别产生FCLK、HCLK和PCLK三种频率时钟信号。而通过UPLL产生的时钟专门供给USB模块，频率为48MHZ。
FCLK提供给ARM920T。
HCLK提供给AHB总线，用于一些高速外设，如：ARM920T，存储器控制器，中断控制器，LCD 控制器，DMA 和 USB 主机模块。
PCLK提供给APB总线，用于一些慢速外设，如 WDT，IIS，I2C，PWM 定时器，MMC/SD 接口，ADC，UART，GPIO，RTC 和SPI。
这时，我们可以清楚的知道：
S3C2440时钟源可以采用OSC(晶振)，也可以采用EXTCLK(外接时钟源)，由OM[3:2]决定。
当设备上电时，时钟源通过OM[3:2]两个pin脚来决定，可选值如下：

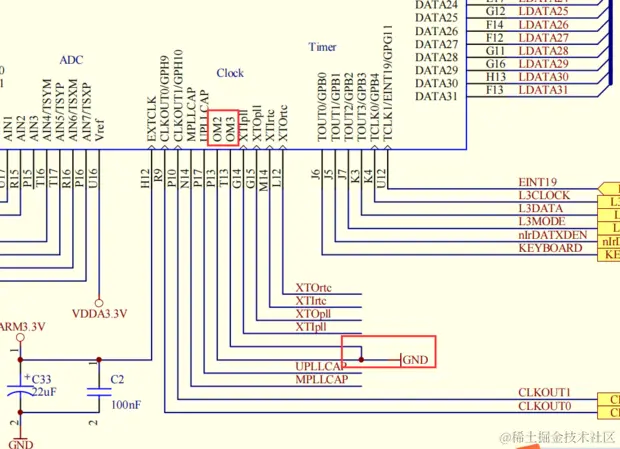

我们查看JZ2440的电路图，发现OM[3:2]两个引脚直接接地，表明主时钟源和USB时钟源都是来自晶振。

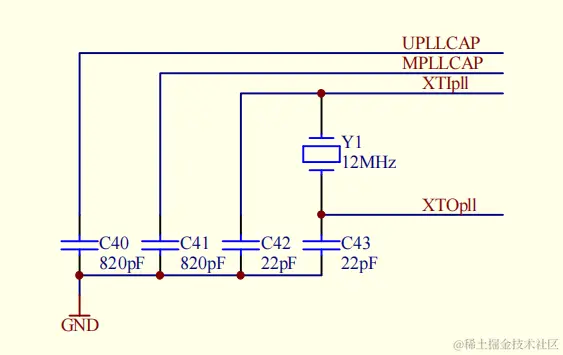

JZ2440电路图，也明确显示了板载晶振为12M。

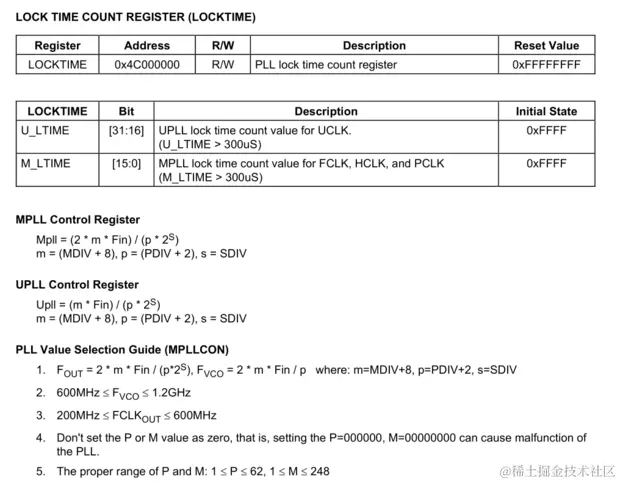

至此，我们已确定输入时钟为12MHZ，后续只需要设置P[5:0]、M[7:0]、S[1:0]寄存器，决定MPLL/UPLL的输出频率。

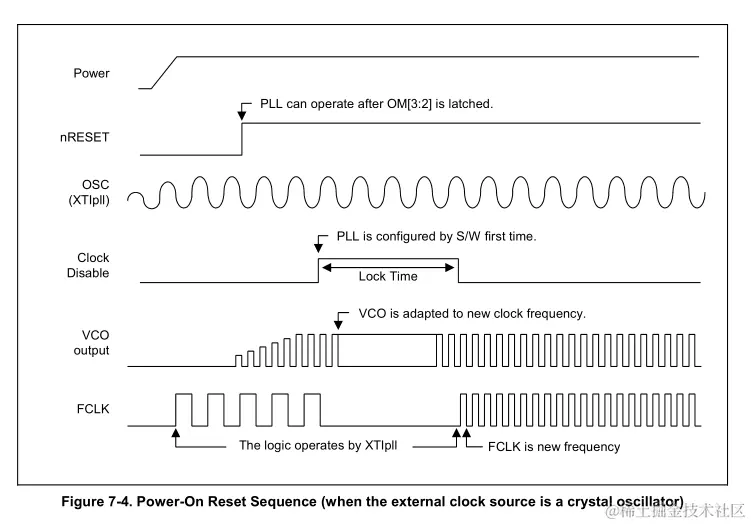

开机复位时序图，流程如下：
- 1、设备上电FCLK开始工作，复位芯片等待电源稳定，才输出高电平。
- 2、电源稳定后，复位芯片变成高电平，PLL锁存OM[3:2]的值，CPU开始运行。
- 3、开始设置PLL，设置后，在Lock Time期间，FCLK停止起振，CPU停止运行。
- 4、Lock Time结束，FCLK就变成PLL输出的新时钟，CPU开始运行。

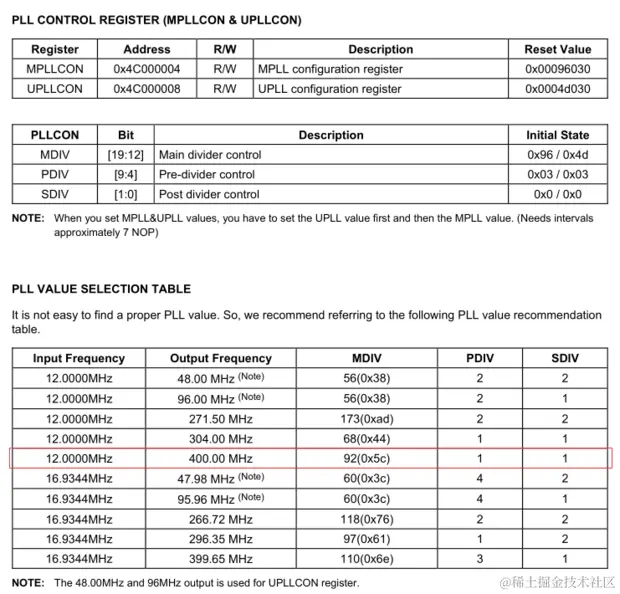

通过设置MDIV=92,PDIV=1,SDIV=1，使得MPLL输出400MHz。

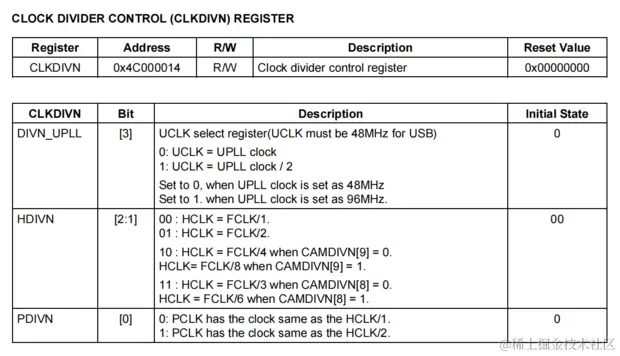

然后通过配置CLKDIVN寄存器，使FCLK=400MHz，HCLK=100MHz，PLCK=50MHz。
start.S
.text
.global _start
_start:
/* 关闭看门狗 */
ldr r0, =0x53000000
mov r1, #0x0
str r1, [r0]
// LOCKTIME(0x4C000000) = 0xFFFFFFFF
ldr r0, =0x4C000000
ldr r1, =0xFFFFFFFF
str r1, [r0]
// 设置CLKDIVN(0x4C000014) = 0X5, tFCLK:tHCLK:tPCLK = 1:4:8
// 让FCLK : HCLK : PCLK = 400m : 100m : 50m
ldr r0, =0x4C000014
ldr r1, =0x5
str r1, [r0]
/* 设置CPU工作于异步模式 */
mrc p15,0,r0,c1,c0,0
orr r0,r0,#0xc0000000 //R1_nF:OR:R1_iA
mcr p15,0,r0,c1,c0,0
/* 设置FCLK工作在400M
* MPLLCON(0x4C000004) = (92<<12)|(1<<4)|(1<<0)
* m = MDIV+8 = 92+8=100
* p = PDIV+2 = 1+2 = 3
* s = SDIV = 1
* FCLK = 2*m*Fin/(p*2^s) = 2*100*12/(3*2^1)=400M
*/
ldr r0, =0x4C000004
ldr r1, =(92<<12)|(1<<4)|(1<<0)
str r1, [r0]
/* 一旦设置PLL, 就会锁定lock time直到PLL输出稳定
* 然后CPU工作于新的频率FCLK
*/
ldr sp, =0x40000000+4096 /* NOR启动 */
/*调用main*/
bl main
halt:
b halt
