背景

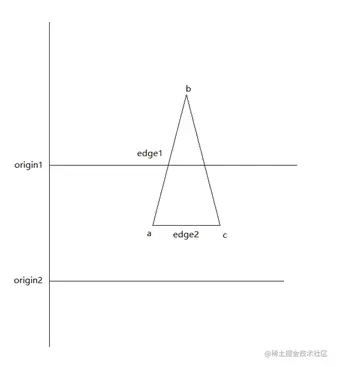

如何知道鼠标所在位置是否存在图形,转换问题角度来看可以看做从鼠标所处位置发出一根射线,这根射线是否与三角形相交,换而言之即为鼠标所在位置在一个三角形内是否存在投影的一点?
思路解析
根据上述描述可知,我们的真实需求是需要判断鼠标所在位置是否在三角形内,这里我们介绍一个最快的方法,我们可以以鼠标所在点为origin,三角形a,b,c三点作为条件
步骤1(设置前置变量,计算点origin到三角形顶点向量与三条边的向量):
步骤2(计算点到边与边的叉积):
步骤3(判断3个叉积值是否同向):
若 的正负号一致,则说明射线与三角形相交
解释说明
向量的叉乘可判断向量方向,以 这个结果为例,若为0说明共线,若小于0垂直向内,若大于0说明垂直向外,一个点是否在三角形内部可以分别计算三个叉乘结果,如果在三角形内部则必定说明三个方向一定正负同号,异号则表示点在某条边的另外一侧
扩展
- 判断某一点在三角形还有重心坐标表示法,该种解法是构造以鼠标为起点发出的射线,方向为正的参数方程,如果射线与三角形相交,则说明三角形内必有一点为三角形与射线的交点,需要联立射线参数方程与三角形重心坐标参数方程做等式求解,此处不另外展开说明
- 通常在求解鼠标所在位置是否存在图形时,不会采用直接求解射线与三角形是否相交的解法,因为一个复杂的几何表示可能有几千上万个三角形面片,计算量太大影响性能,通常会采用包围盒计算方法,虽然存在一定误差,但是能够大量的减少计算,性能十分可观
