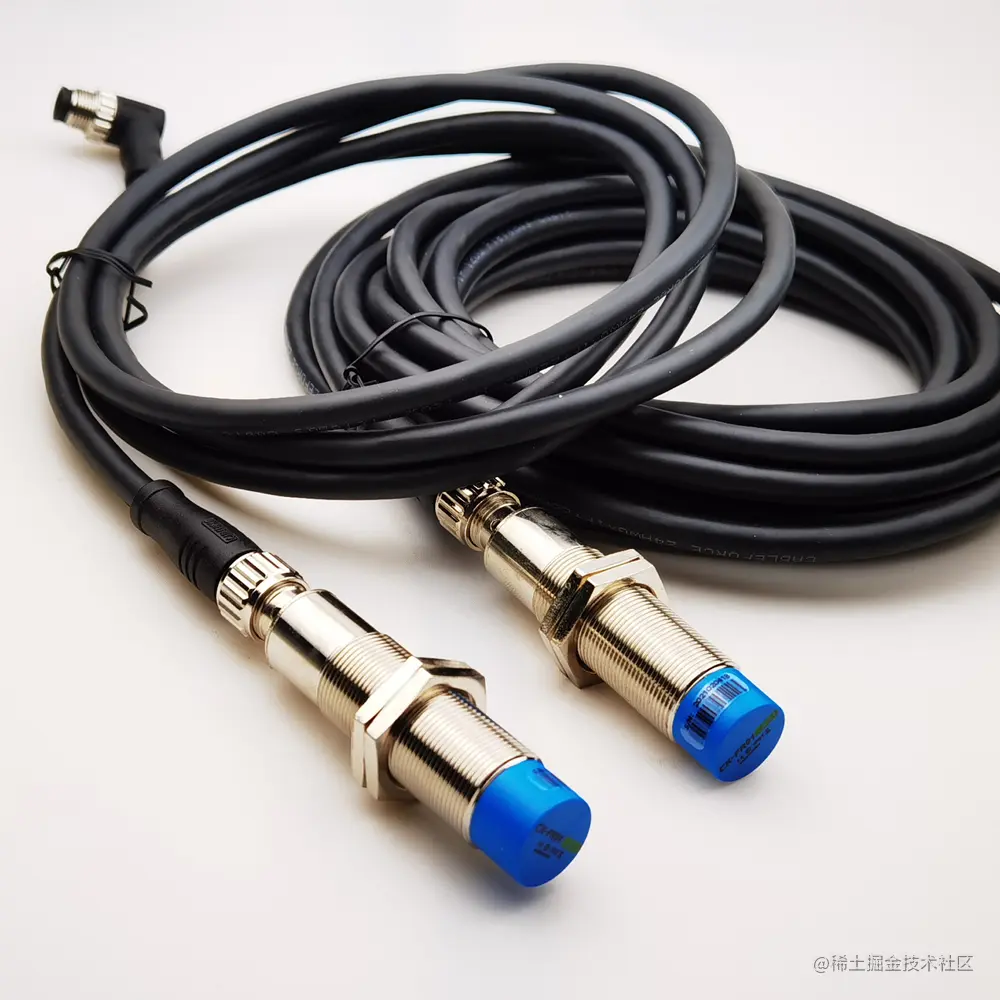

M12航空接头工业高频RFID读写器|读卡器CK-FR01-A01是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等，符合ISO15693国际标准协议格式标签的读取，支持RS485、MODBUS通信协议的高频读卡器，可支持多台读卡器联网工作，最多可同时在总线上挂载多台CK-FR01-A01。
1、LED指示灯

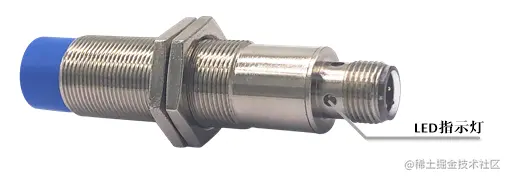

图 1 读卡器LED指示灯示意图
LED指示灯：标签检测指示灯
读卡器工作过程：
读卡器接上电源后，读卡器进入自动调谐状态并进行自检，自检成功后绿色LED闪烁，随后进入工作状态，指示灯熄灭。读卡器检测到RFID标签存在时，绿色LED长亮。
2、 接线说明
CK-FR01-A01接线端子定义如下：
图2 CK-FR01-A01接线端子定义
CK-FR01-A01线序定义：
| 接线端子序号 | 接口 | 说明 |
|---|---|---|
| 1 | VCC | 读卡器电源24V |
| 2 | A | RS485通信口A线 |
| 3 | GND | 读卡器0V |
| 4 | B | RS485通信口B线 |
3、CK-FR01-A01单机接线图
CK-FR01-A01单机工作时，接线如下：

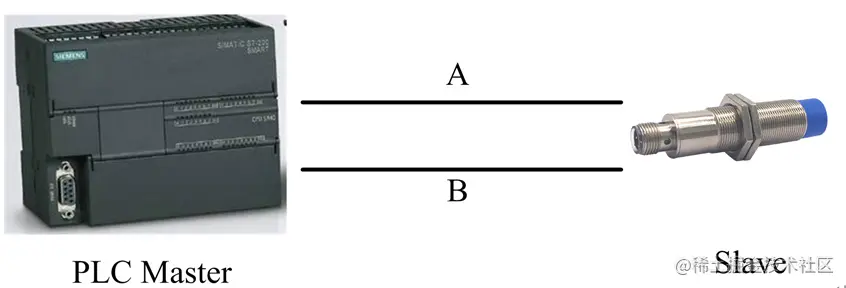

图3 CK-FR01-A01单机通信
4、CK-FR01-A01多机通信接线图
CK-FR01-A01支持多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：

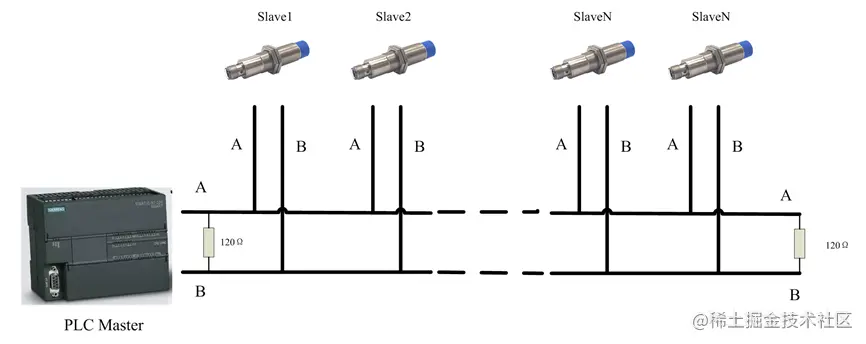

图 4 CK-FR01-A01多机通信
5、 通信电缆选择
为了提高通信可靠性和系统的EMI性能，用户可选择带屏蔽的双绞线做为通信电缆，或者选用RS485通信专用电缆。
6、 通信距离与波特率关系
当使用0.56mm（24AWG）双绞线布线时，根据波特率的不同，最大传输距离理论值如下表：
表格1 波特率与通信距离关系表
| 波特率 | 最大传输距离 |
|---|---|
| 4800Bps | 1200米 |
| 9600Bps | 800米 |
| 19200Bps | 600米 |
