RFID标签编码器|读写器CK-A05是基于USB2.0技术开发的低频读写器，可支持对RFID地感标签的读写操作，同时支持EMID，FDX-B两种数据格式。读写器内部集成了射频通信协议，开发人员只需通过通信接口发送简单的命令便可以完成对RFID标签的读写操作，而无需理解复杂的IC卡通信协议。
本文将重点介绍RFID标签编码器|读写器CK-A05对EMID卡与FDX-B标签写入方法与步骤。
1、驱动安装
解压光盘中的USB Driver.rar文件，选择默认选项，完成驱动安装。
2、软件操作
2.1、端口选择

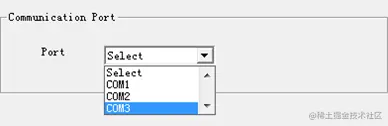

用USB电缆将读写器链接到电脑，打开软件，选择合适的通信端口。设备链接成功后，蜂鸣器响一声提示。
图 2
2.2、卡号写入操作
把10位EMID卡号填入输入框，点“Write EM4001”按键，数据写入成功后蜂鸣器响一声提示，如果数据写入失败蜂鸣器响两声提示。点“Read EM4001”可将写入的ID卡号读出。
图 3
EMID数值范围是：000000000~~4294967295
注:根据EMID编码规则，最大值不能超过4294967295，超过该最大值编码将出错。
（基于该数据格式的编码方式和校验方法，该数据格式可能存在漏读、错读的概率，请慎重使用）
2.3、数据写入
对于 AGV 用户，建议优先选择该编码方式， FDX-B 编码方式比 EMID 在读卡距离，解码速度上都更加有优势。

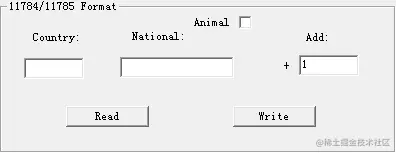

把15位标签数据填入输入框，其中Country输入框填3位，National框输入12位，点“Write ”按键，数据写入成功后蜂鸣器响一声提示，如果数据写入失败蜂鸣器响两声提示。点“Read”可将写入的标签数据读出。
图 4
FDX-B数值范围：
高3位数值范围：000~~999
后12位数值范围：000000000000~~274877906943
注：根据ISO11784/85规则，FDX-B的编码值National数据区最大不能超过274877906943，否则编码出错

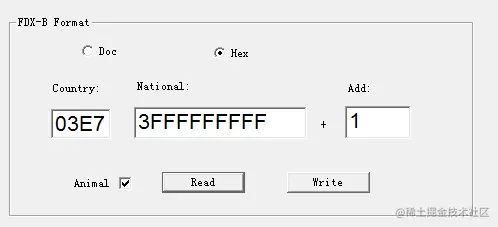

使用十六进制(HEX)编码时，可以支持写入7个Byte数据，
Country编码应<03E7，National编码应<3FFFFFFFFF

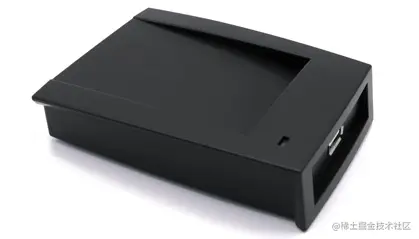

3、 RFID标签编码器|读写器CK-A05介绍
3.1、产品特性
标准USB2.0通信接口；
USB接口供电，无需单独外接电源；
支持多种数据格式：EMID，FDX-B；
完善的开发文档和开发例程。
支持多种操作系统：windows95／98／2000／xp/win7。
3.2、技术参数
3.2.1、极限参数
工作温度……………………………………………………………………-20℃~+85℃
贮存温度………………………………………………………………… -40℃~+125℃
供电电压(vcc to vss)………………………………………………………-0.3V~+5.5V
相对湿度 …………………………………………………………………… 5%~95%
注：超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作，否则会影响其可靠性。
3.3.2、技术参数表
表 0‑1 技术参数表
| 工作频率 | 125Khz |
|---|---|
| 支持标签类型 | EMID，FDX-B |
| 读写距离 | 5--12Ccm（视不同使用环境和卡片而定） |
| 通信接口 | USB2.0 |
| 信号指示 | LED灯、蜂鸣器 |
| 工作电压 | 4.5V~5.5V（USB取电） |
| 工作电流 | 待机电流：20mA；工作电流：《100mA |
| 工作温度 | -10℃～70℃ |
| 尺 寸 | 139×100×25（mm） |
| 操作系统 | Microsoft Windows2000/XP/Vista/Win7 |
| 应用领域 | 一卡通，资产管理，物品追踪，防盗与防伪，门禁考勤，,会议签到，立体仓库，智能停车场，电子票证 |
3.3、机械尺寸
机械尺寸（L×W×H）：139×100×25（mm）**
