Kubernetes 集成 KubeEdge 需要注意的问题汇总

作者:朱含

近期小伙伴对在使用 KubeSphere v3.1 上集成边缘节点有不少疑问,这里说明下 guide 文档地址,然后可以把这方面的问题汇总在这里,方便后续的小伙伴排查问题,也欢迎大家继续补充。

官方 guide 文档传送门

1. IP、端口开放问题

如果使用 ks-installer 安装,需要激活 KubeEdge 以及配置 master节点对应的外网 IP 地址.

假设集群 master 节点 IP 192.168.10.7, 需要开放的外网端口如下:

序号内网IP内网端口(NodePort)外网端口
1192.168.10.73000010000https协议端口
2192.168.10.73000110001Quic协议端口
3192.168.10.73000210002cloudhub首次token获取证书
4192.168.10.73000310003cloudstream端口
5192.168.10.73000410004tunnel端口(edgestream连接)

外网端口需要防火墙通过。

如果忘记了设置 ks-installer 中 KubeEdge 组件部分中外网访问 IP,cloudhub 起不来,可以使用以下命令补救:

 kubectl -n kubeedge edit cm cloudcore
复制代码

2. 获取边缘节点日志、metrics

边缘节点与 master 节点不在一个局域网的情况较多,因此我们在上面设计使用外网端口通信。另外,由于 KubeEdge 完成 kubectl exec,获取 logs 以及 metrics 的功能,依赖虚拟 IP 进行相应的 iptable 转发到 cloudhub 对应的端口,继而获取边缘端的数据,也就是通过 edgemesh 实现,所以边缘节点绑定的虚拟 IP 和边缘节点名称必须是唯一的,要自行按规律维护,注意这个虚拟 IP 不能填边缘节点内网 IP,最好选择与内网不冲突的网端,同时要保证 metrics-server 组件处于开启状态,需要更新为 0.4.1 版本以上以适应 KubeEdge(当前版本主要通过 metrics-server 获取边缘 metrics)。

3. 如果边缘节点使用外网 IP 和端口通信,有些 daemonset 的容忍度比较强,比如 Calico,需要给它们 patch 一下,避免调度到边缘端

#!/bin/bash

NodeSelectorPatchJson='{"spec":{"template":{"spec":{"nodeSelector":{"node-role.kubernetes.io/master": "","node-role.kubernetes.io/worker": ""}}}}}'
NoShedulePatchJson='{"spec":{"template":{"spec":{"affinity":{"nodeAffinity":{"requiredDuringSchedulingIgnoredDuringExecution":{"nodeSelectorTerms":[{"matchExpressions":[{"key":"node-role.kubernetes.io/edge","operator":"DoesNotExist"}]}]}}}}}}}'

edgenode="edgenode"
if [ $1 ]; then
        edgenode="$1"
fi

namespaces=($(kubectl get pods -A -o wide |egrep -i $edgenode | awk '{print $1}' ))
pods=($(kubectl get pods -A -o wide |egrep -i $edgenode | awk '{print $2}' ))
length=${#namespaces[@]}

for((i=0;i<$length;i++));
do
        ns=${namespaces[$i]}
        pod=${pods[$i]}
        resources=$(kubectl -n $ns describe pod $pod | grep "Controlled By" |awk '{print $3}')
        echo "Patching for ns: $ns, resources: $resources"
        kubectl -n $ns patch $resources --type merge --patch "$NoShedulePatchJson"
        sleep 1
done
复制代码

4. kubelet cgroup driver: "cgroupfs" is different from docker cgroup driver: "systemd"

原因:kubelet 和 master 端使用的 cgroup 不一致导致

解决办法:

添加配置 "exec-opts": ["native.cgroupdriver=systemd"], 然后重启 Docker,systemctl daemon-reload && systemctl restart kubelet

参考描述:

  • kubeedge/kubeedge#1772 (comment) cgroup driver shouldn't be taken care by the keadm, I think this is also true for "kubeadm", all that care about the cgroup driver is actually which cri you are using, for example, in your case, you are using docker, so you just need to update the docker configuration to use "systemd" instead.

5. 边缘节点和 Kubernetes 在一个局域网时,如何加入 KubeSphere 纳管?

如果边缘节点和 Kubernetes 集群在一个局域网,可以使用 nodePort 方式加入边缘节点,默认已开放的 nodeport 端口为 30000-30004,所以边缘节点 join 集群的时候得将外部端口 10000-10004 改为 30000-30004,也就是将其中的 --cloudcore-ipport=192.168.x.x:10000 --quicport 10001 --certport 10002 --tunnelport 10004 改为 --cloudcore-ipport=192.168.x.x:30000 --quicport 30001 --certport 30002 --tunnelport 30004,不过需要指出的是,设计是从外网考虑,请明确边缘节点的应用场景。

更多请参考 guide 指南。

6. 边缘节点 pod metrics 支持的最低 Docker 版本

目前边缘端支持的 Docker 版本应该大于等于 v19.3.0,具体原因可参考 kubesphere.com.cn/forum/d/449…

KubeEdge v1.6.2 已发布,目前测试该 bug 已经修复,见图:

边缘端需要升级到 v1.6.2,也可以添加以下配置进行修改:

apiVersion: v1
kind: ConfigMap
metadata:
  name: edge-watcher-config
  namespace: kubeedge
data:
  version: v1.6.2
  region: zh
复制代码

7. node metrics 不正常显示排除指南

  • 检查metrics-server服务是否正常 检查 metrics-server deployment 是否正常,版本是否符合要求(v0.4.1 以上),查看 kubectl top 是否异常,如果异常,可以重启, 或者手动安装:

    kubectl apply  -f       https://raw.githubusercontent.com/kubesphere/ks-installer/master/roles/metrics-server/files/metrics-server/metrics-server.yaml
    复制代码
  • 其他节点都有 metrics,只有边缘节点没有 metrics

    • 检查 iptables 是否建立正确的转发, 用以下命令查看 iptables pod 部署在哪个 node:
    kubectl get pods -n kubeedge -o wide
    复制代码
    • 在对应node上获取10350的nat转发规则, 确认转发目的地在k8s master or node ip上

    • 如果转发目的地不对,可以用下面的做法:

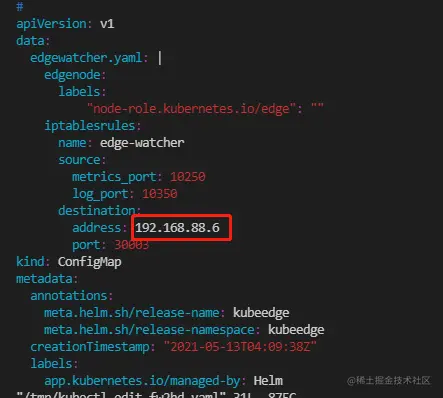

    kubectl -n kubeedge edit cm edge-watcher
    复制代码

    修改完后需要重启edge-watcher-controller-manager deployment

8. 证书问题

kubectl delete secret casecret cloudcoresecret -n kubeedge
复制代码

需要重启 cloudcore。
