计算图

计算图是研究神经网络时经常用到的一个重要手段。

计算图概述

实际工作中的神经网络非常复杂，必须要借助图才能让其变得更加直观。

一个人工智能学习任务的核心是==模型的定义以及模型的参数求解方式==，二者抽象后可以确定一个唯一的计算逻辑，称为计算图。

计算图表现为有向无环图，定义了==数据的流转方式、数据的计算方式、以及各种计算之间的相互依赖关系==。

神经网络的计算过程由前向传播和反向传播构成：

通过计算图就可以将上述过程清晰表述出来。

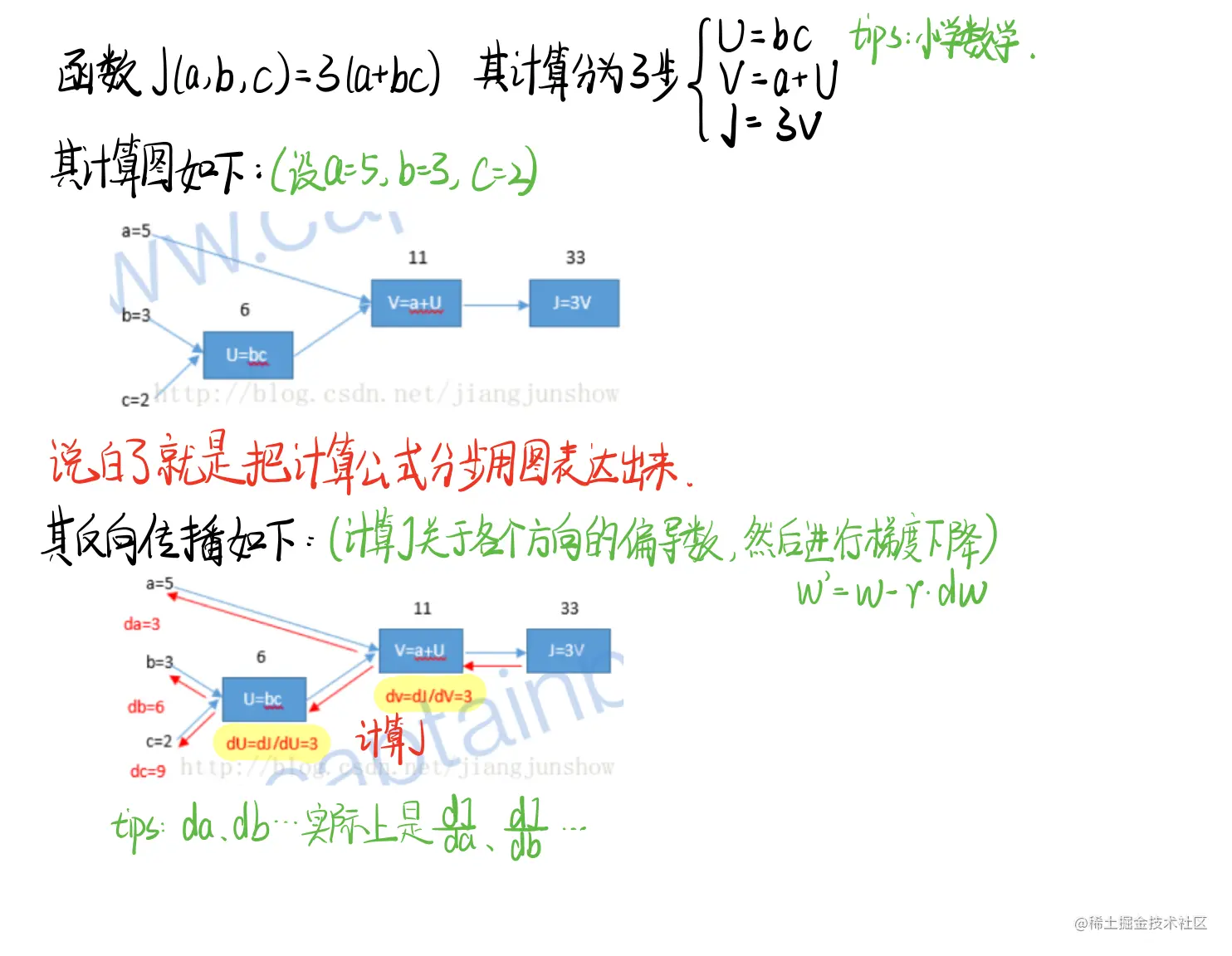

以一个简单的神经网络计算过程为例：

逻辑回归（Logistic Regression）是一个非常经典的算法，其中包含非常多的细节，曾看到一句话：如果面试官问你熟悉哪个机器学习模型，可以说 SVM，但千万别说 LR，因为细节真的太多了。

虽然称为回归，但其实际上是一个分类模型，并常用于二分类（例如肿瘤是良性还是恶性）。

其属于广义线性模型（generalized linear model），这一类算法模型都是 $w'x+b$ 的形式，其中 $w$ 和 $b$ 是待求参数。

根据之前所学，逻辑回归的前向传播计算公式如下（分别是逻辑回归函数、预测结果/激活函数、损失函数）：

$\begin{cases}z=w^{T}x+b&\\ \hat{y} =a=\sigma(z)=\frac{1}{1+e^{-z}} &\\ L(a,y)=-(ylog(a)+(1-y)log(1-a))&\end{cases}$

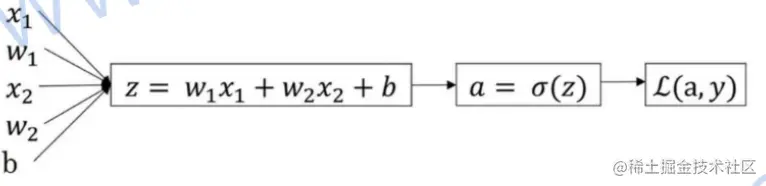

其前向传播计算图如下：

前向传播的目的是计算出损失函数关于各个参数的偏导数 $dw_{1}、dw_{2}...$ ，然后通过梯度下降算法更新各个参数，使得损失函数越来越小，即结果越来越精准。

然后再用新的参数进行前向传播、反向传播，如此循环往复。

具体数学推导过程如下：

上面说的情况是单训练样本，如果是多训练样本，把所求偏导数除以m求平均数即可。

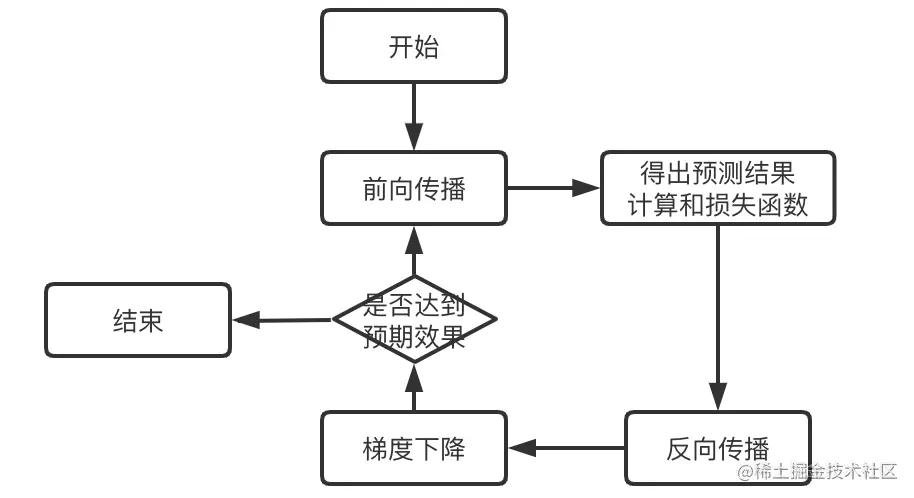

通过目前所学可以总结出神经网络的一个大致流程如下：

⚠️注意：是否达到标注并没有一个标准，而是根据自己的需要来判断。

==tensorflow就是一个用计算图的形式来表示计算的人工智能框架==，在tensorflow中所有的数据和计算都能被转化成计算图的形式。tensorflow由点和边组成，每个节点代表一个操作（tf.Operation），每条边代表在节点之间传播的张量（tf.Tensor）。

💡tensor：数据；flow：流

数据流图或计算图是tensorflow的基本计算单位，
