Flink On Yarn 架构

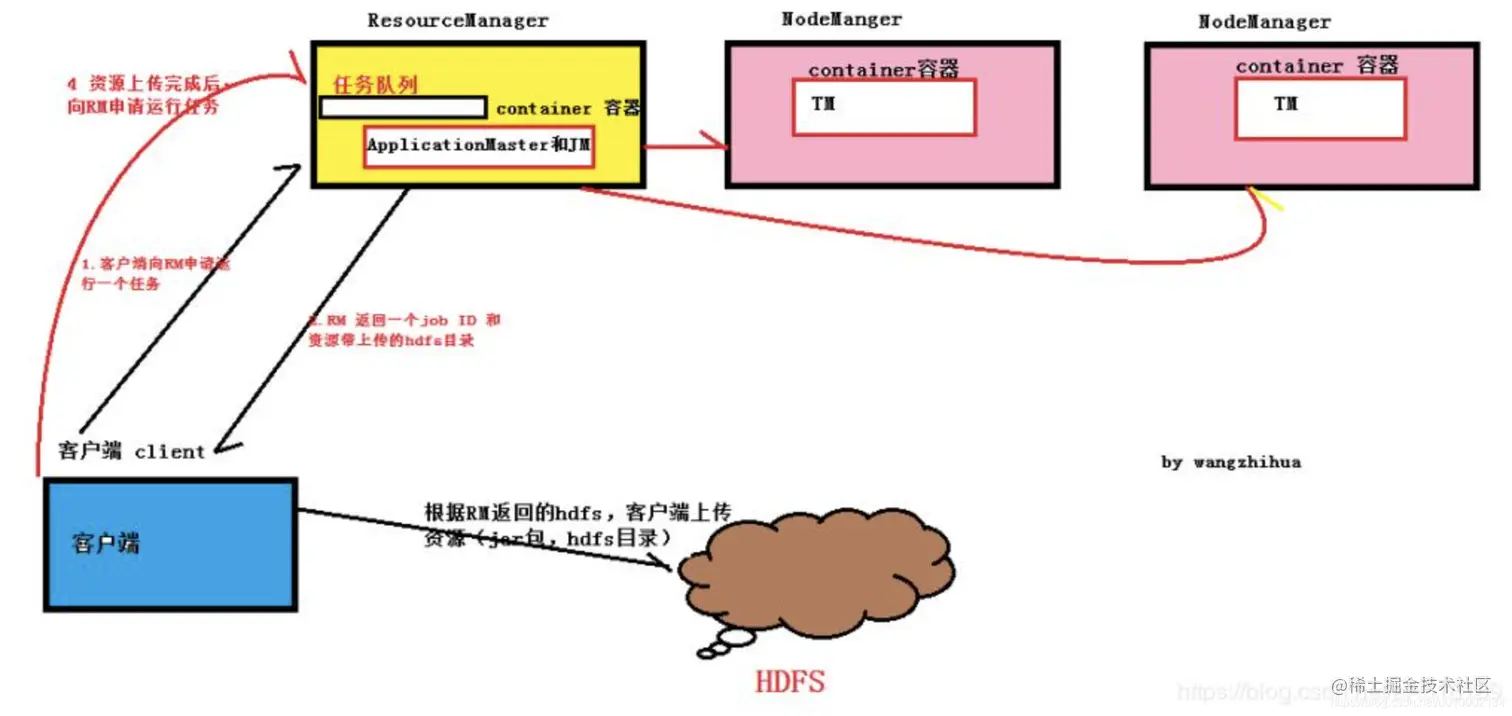

主要启动流程
1. 启动进程
首先我们通过下面的命令行启动flink on yarn的集群
bin/yarn-session.sh -n 3 -jm 1024 -nm 1024 -st
这里将产生总共五个进程
-
** 1个FlinkYarnSessionCli ---> Yarn Client **
-
** 1个YarnApplicationMasterRunner ---> AM + JobManager**
-
3个YarnTaskManager --> TaskManager
即一个客户端+4个container，1个container启动AM，3个container启动TaskManager。
2.启动流程
-
1.FlinkYarnSessionCli 启动的过程中首先会检查Yarn上有没有足够的资源去启动所需要的container，如果有，则上传一些flink的jar和配置文件到HDFS，这里主要是启动AM进程和TaskManager进程的相关依赖jar包和配置文件。
-
2.接着yarn client会首先向RM申请一个container来 ApplicationMaster（YarnApplicationMasterRunner进程），然后RM会通知其中一个NM启动这个container，被分配到启动AM的NM会首先去HDFS上下载第一步上传的jar包和配置文件到本地，接着启动AM；在这个过程中会启动JobManager，因为JobManager和AM在同一进程里面,它会把JobManager的地址重新作为一个文件上传到HDFS上去，TaskManager在启动的过程中也会去下载这个文件获取JobManager的地址，然后与其进行通信；AM还负责Flink的web 服务，Flink里面用到的都是随机端口，这样就允许了用户能够启动多个yarn session。
-
3.AM 启动完成以后，就会向AM申请container去启动TaskManager,启动的过程中也是首先从HDFS上去下载一些包含TaskManager（yarn模式的话这里就是YarnTaskManager ）主类 的jar和启动过程依赖的配置文件，如JobManager地址所在的文件，然后利用java cp的方式去启动YarnTaskManager ，一旦这些准备好，就可以接受任务了。这个和spark on yarn的yarn cluster模式其实差不多，也是分为两个部分，一个是准备工人和工具（spark是启动sc的过程，flink是初始化ENV的过程），另外一个就是给工人分配具体工作（都是执行具体的操作，action什么的触发）。
启动命令:
-------------------
Flink 和spark一样有三种部署模式，分别是 Local、Standalone Cluster 和 Yarn Cluster。
实战开发主要使用Yarn Cluster模式，所以本文主要介绍yarn 模式下flink任务的执行和资源分配。
Yarn Cluster 模式

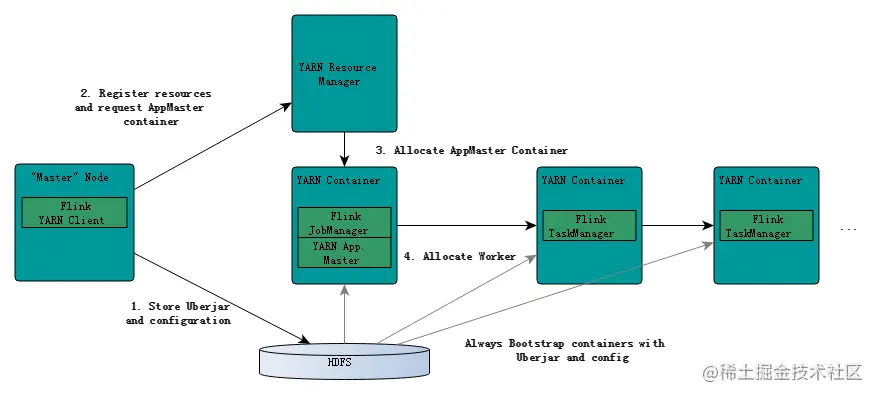

在图中可以看出，Flink 与 Yarn 的关系与 MapReduce 和 Yarn 的关系是一样的。Flink 通过 Yarn 的接口实现了自己的 App Master。当在 Yarn 中部署了 Flink，Yarn 就会用自己的 Container 来启动 Flink 的 JobManager（也就是 App Master）和 TaskManager。
