上两篇文章学习了应用程序的加载流程(dyld)，dyld与objc_init的关系，+load()方法调用逻辑，+initialize()方法流程等。

我们编写的代码，通过编译后形成可执行文件machO，那么这些类信息是什么时候加载到内存的呢？分类是什么？分类中的方法是什么时候加载到本类的呢？带着这些问题，下面逐步分析！

分析之前，先引入一个图：

这幅图也是我们在进行dyld分析时研究过的，在objc_init()中有一个重要的方法：

    _dyld_objc_notify_register(&map_images, load_images, unmap_image);

• map_images：管理文件中和动态库中所有的符号，完成类class、方法selector、协议protocol、分类category的加载；
• load_images：加载执行load方法。

1.objc_init()流程分析

在上一篇文章中已经学习了objc_init()的初始化时机。objc_init()实现源码：

void _objc_init(void)
{
    static bool initialized = false;
    if (initialized) return;
    initialized = true;

    // fixme defer initialization until an objc-using image is found?
    environ_init();
    tls_init();
    static_init();
    runtime_init();
    exception_init();
#if __OBJC2__
    cache_t::init();
#endif
    _imp_implementationWithBlock_init();

    _dyld_objc_notify_register(&map_images, load_images, unmap_image);

#if __OBJC2__
    didCallDyldNotifyRegister = true;
#endif
}

1.environ_init()

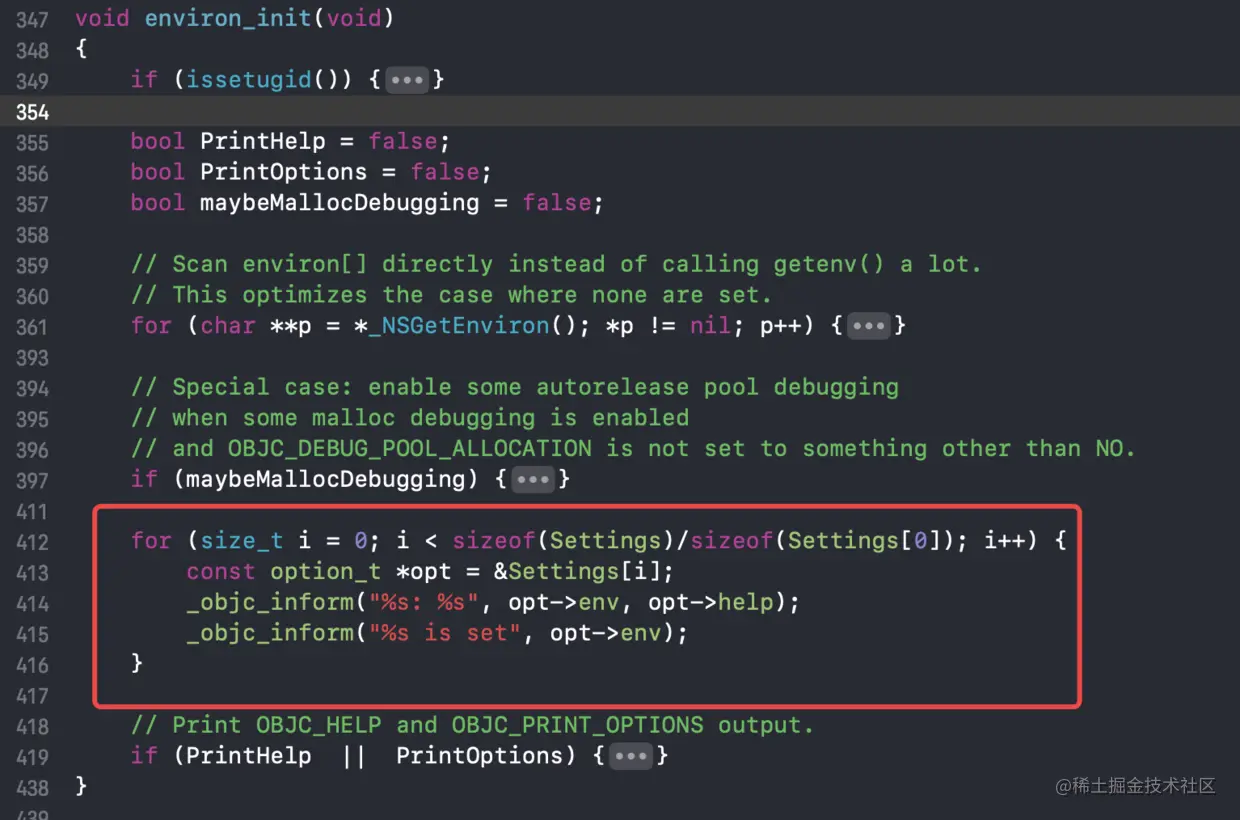

读取影响运⾏时的环境变量。在源码中做一些修改，可以打印环境变量信息。添加图中的代码：

运行结果如下：

控制台打印了环境变量信息，比如

• 是否针对isa进行优化OBJC_DISABLE_NONPOINTER_ISA
• 是否打印输出load方法OBJC_PRINT_LOAD_METHODS

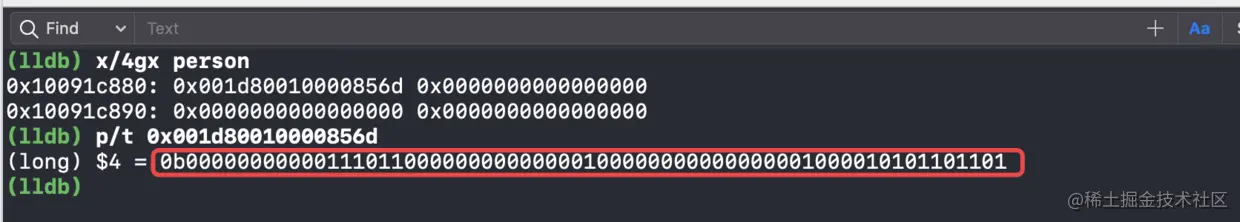

比如我们可以打印一个对象指向类的isa指针，见下如：

尾数为1，此时开启了isa指针优化。下面做个环境变量的配置，将OBJC_DISABLE_NONPOINTER_ISA设置为YES。配置方式见下图：

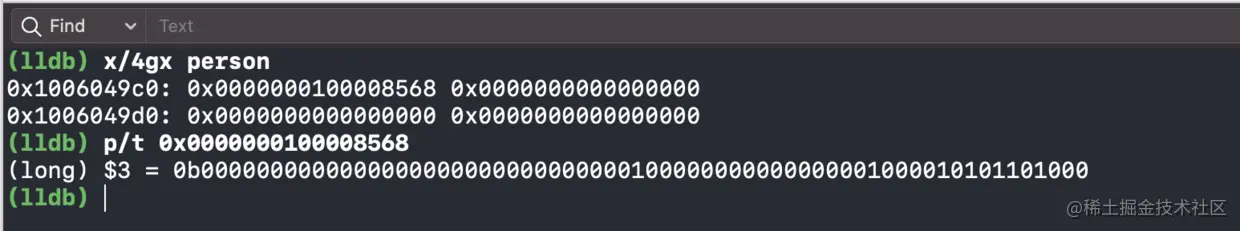

再次运行程序，再次打印指向类对象的isa指针，以二进制输出：

尾数为0，未进行isa指针的优化。

我们还可以设置OBJC_PRINT_LOAD_METHODS环境变量，来打印load方法。添加环境变量，将OBJC_PRINT_LOAD_METHODS设置YES。

2.tls_init()

初始化本地线程池，关于线程key的绑定。

void tls_init(void)
{
#if SUPPORT_DIRECT_THREAD_KEYS
    pthread_key_init_np(TLS_DIRECT_KEY, &_objc_pthread_destroyspecific);
#else
    _objc_pthread_key = tls_create(&_objc_pthread_destroyspecific);
#endif
}

3.static_init()

运⾏C ++静态构造函数。在dyld调⽤我们的静态构造函数之前，libc会调⽤ _objc_init()，因此我们必须⾃⼰做。

static void static_init()
{
    size_t count;
    auto inits = getLibobjcInitializers(&_mh_dylib_header, &count);
    for (size_t i = 0; i < count; i++) {
        inits[i]();
    }
}

4.runtime_init()

• unattachedCategories.init分类表的初始化
• allocatedClasses.init进行内存中类表的创建

void runtime_init(void)
{
    objc::unattachedCategories.init(32);
    objc::allocatedClasses.init();
}

5.exception_init()

完成objc异常处理系统的初始化，进行回调函数的设置，实现异常捕获处理。

/***********************************************************************
* exception_init
* Initialize libobjc's exception handling system.
* Called by map_images().
**********************************************************************/
void exception_init(void)
{
    old_terminate = std::set_terminate(&_objc_terminate);
}

static void (*old_terminate)(void) = nil;
static void _objc_terminate(void)
{
    if (PrintExceptions) {
        _objc_inform("EXCEPTIONS: terminating");
    }

    if (! __cxa_current_exception_type()) {
        // No current exception.
        (*old_terminate)();
    }
    else {
        // There is a current exception. Check if it's an objc exception.
        @try {
            __cxa_rethrow();
        } @catch (id e) {
            // It's an objc object. Call Foundation's handler, if any.
            (*uncaught_handler)((id)e);
            (*old_terminate)();
        } @catch (...) {
            // It's not an objc object. Continue to C++ terminate.
            (*old_terminate)();
        }
    }
}

当出现一个异常，会判断是否为objc异常，如果是objc异常会执行回调函数uncaught_handler。全局搜索uncaught_handler，找到回调函数设置的方法。

objc_uncaught_exception_handler
objc_setUncaughtExceptionHandler(objc_uncaught_exception_handler fn)
{
    objc_uncaught_exception_handler result = uncaught_handler;
    uncaught_handler = fn;
    return result;
}

在OC层，我们可以通过调用方法NSSetUncaughtExceptionHandler设置回调函数，回调函数会被赋值给uncaught_handler。

6.cache_init()

缓存条件的初始化。

void cache_t::init()
{
#if HAVE_TASK_RESTARTABLE_RANGES
    mach_msg_type_number_t count = 0;
    kern_return_t kr;

    while (objc_restartableRanges[count].location) {
        count++;
    }

    kr = task_restartable_ranges_register(mach_task_self(),
                                          objc_restartableRanges, count);
    if (kr == KERN_SUCCESS) return;
    _objc_fatal("task_restartable_ranges_register failed (result 0x%x: %s)",
                kr, mach_error_string(kr));
#endif // HAVE_TASK_RESTARTABLE_RANGES
}

7._imp_implementationWithBlock_init()

启动回调机制。通常这不会做什么，因为所有的初始化都是惰性的，但是对于某些进程，我们会迫不及待地加载trampolines dylib。

void
_imp_implementationWithBlock_init(void)
{
#if TARGET_OS_OSX
    // Eagerly load libobjc-trampolines.dylib in certain processes. Some
    // programs (most notably QtWebEngineProcess used by older versions of
    // embedded Chromium) enable a highly restrictive sandbox profile which
    // blocks access to that dylib. If anything calls
    // imp_implementationWithBlock (as AppKit has started doing) then we'll
    // crash trying to load it. Loading it here sets it up before the sandbox
    // profile is enabled and blocks it.
    //
    // This fixes EA Origin (rdar://problem/50813789)
    // and Steam (rdar://problem/55286131)
    if (__progname &&
        (strcmp(__progname, "QtWebEngineProcess") == 0 ||
         strcmp(__progname, "Steam Helper") == 0)) {
        Trampolines.Initialize();
    }
#endif
}

8._dyld_objc_notify_register dyld注册

这个方法已经比较熟悉了，上一篇应用程序加载已经跟踪了dyld注册流程。应用程序加载时，会调换用objc_init()，当执行_dyld_objc_notify_register注册函数时，会将三个方法注册到dyld中。

//
// Note: only for use by objc runtime
// Register handlers to be called when objc images are mapped, unmapped, and initialized.
// Dyld will call back the "mapped" function with an array of images that contain an objc-image-info section.
// Those images that are dylibs will have the ref-counts automatically bumped, so objc will no longer need to
// call dlopen() on them to keep them from being unloaded.  During the call to _dyld_objc_notify_register(),
// dyld will call the "mapped" function with already loaded objc images.  During any later dlopen() call,
// dyld will also call the "mapped" function.  Dyld will call the "init" function when dyld would be called
// initializers in that image.  This is when objc calls any +load methods in that image.
//
void _dyld_objc_notify_register(_dyld_objc_notify_mapped    mapped,
                                _dyld_objc_notify_init      init,
                                _dyld_objc_notify_unmapped  unmapped);

这三个方法是：

• map_images：这里传入的是方法引用，也就是方法的实现地址。管理文件中和动态库中所有文件，如类class、协议protocol、方法selector、分类category的实现。
• load_images：该方法传入的是值，即方法实现。加载执行+load方法。
• unmap_image：dyld将image移除时，会触发该函数。

2. _read_images分析

map_images -> map_images_nolock -> _read_images

1.整体分析

深入研究map_images类的加载流程，通过解读注释和代码解析，找到核心函数_read_images。_read_images核心代码如下：

void _read_images(header_info **hList, uint32_t hCount, int totalClasses, int unoptimizedTotalClasses)
{
    // 1.条件控制，进行一次的加载。将所有类放入一个表中
    if (!doneOnce) { ... }

    // Fix up @selector references
    // 2.修复预编译阶段的 `@selector` 的混乱问题
    // 带地址的字符串匹配，不同库的坐标不一样，需要加载一块进行统一调度
    static size_t UnfixedSelectors;
    { ... }

    ts.log("IMAGE TIMES: fix up selector references");

    // Discover classes. Fix up unresolved future classes. Mark bundle classes.
    bool hasDyldRoots = dyld_shared_cache_some_image_overridden();

    // 3.初始化名称 - 错误混乱的类处理
    for (EACH_HEADER) { ... }

    ts.log("IMAGE TIMES: discover classes");

    // 4.修复重映射⼀些没有被镜像⽂件加载进来的 类
    if (!noClassesRemapped()) { ... }

    ts.log("IMAGE TIMES: remap classes");

#if SUPPORT_FIXUP
    // 5.修复一些消息
    // Fix up old objc_msgSend_fixup call sites
    for (EACH_HEADER) { ... }

    ts.log("IMAGE TIMES: fix up objc_msgSend_fixup");
#endif

    bool cacheSupportsProtocolRoots = sharedCacheSupportsProtocolRoots();

    // Discover protocols. Fix up protocol refs.
    // 6.读取协议
    for (EACH_HEADER) { ... }

    ts.log("IMAGE TIMES: discover protocols");

    // 7.修复没有被加载的协议
    for (EACH_HEADER) { ... }

    ts.log("IMAGE TIMES: fix up @protocol references");

    // 8.分类处理
    if (didInitialAttachCategories) { ... }

    ts.log("IMAGE TIMES: discover categories");

    // 9.类的加载处理 类实现
    // Realize non-lazy classes (for +load methods and static instances)
    for (EACH_HEADER) { ... }

    ts.log("IMAGE TIMES: realize non-lazy classes");

    // 10.没有被处理的类 优化那些被侵犯的类
    // Realize newly-resolved future classes, in case CF manipulates them
    if (resolvedFutureClasses) { ... }

    ts.log("IMAGE TIMES: realize future classes");

    if (DebugNonFragileIvars) {
        realizeAllClasses();
    }
}

• 1: 条件控制进⾏⼀次的加载
• 2: 修复预编译阶段的 @selector 的混乱问题
• 3: 错误混乱的类处理
• 4:修复重映射⼀些没有被镜像⽂件加载进来的类
• 5: 修复⼀些消息!
• 6: 当我们类⾥⾯有协议的时候 :readProtocol
• 7: 修复没有被加载的协议
• 8: 分类处理
• 9: 类的加载处理
• 10 : 没有被处理的类 优化那些被侵犯的类

2.关键流程解析

1.条件控制，进行一次的加载

当doneOnce为NO时，即第一次进来时，会进入if判断里面，然后将doneOnce修改为YES，所以说这个判断只会进行一次，即第一次进来时。

        // 表-查找快-将所有的类放在一个表中
        gdb_objc_realized_classes =
        NXCreateMapTable(NXStrValueMapPrototype, namedClassesSize);

这里会创建一个哈希表gdb_objc_realized_classes，所有的类将放入这个表中，目的是方便快捷查找类。gdb_objc_realized_classes是命名类并且不在dyld共享缓存中，无论是否实现。

2.修复预编译阶段的 @selector 的混乱问题

 static size_t UnfixedSelectors;
    {
        mutex_locker_t lock(selLock);
        for (EACH_HEADER) {
            if (hi->hasPreoptimizedSelectors()) continue;

            bool isBundle = hi->isBundle();
            SEL *sels = _getObjc2SelectorRefs(hi, &count);
            UnfixedSelectors += count;
            for (i = 0; i < count; i++) {
                const char *name = sel_cname(sels[i]);
                // 同一个class但是地址却不一样，需要进行调度
                SEL sel = sel_registerNameNoLock(name, isBundle);
                if (sels[i] != sel) {
                    sels[i] = sel;
                }
            }
        }
    }

带地址的字符串匹配，不同库的坐标不一样，需要加载进行统一调度。

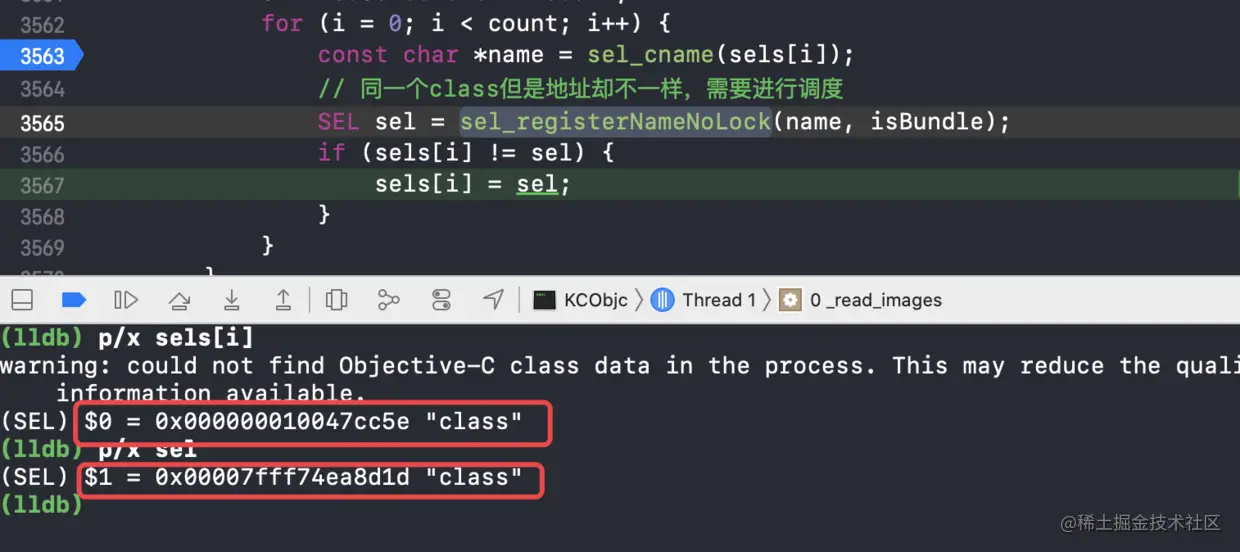

同样类的class方法，但是地址却不一样。按理来说，类中，两个方法名相同，那么两个方法的地址应该是相同，但是为什么会出现这种情况呢？

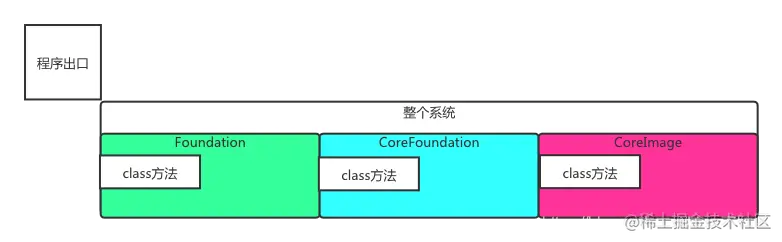

如上图所示，在我们整个系统中会有多个框架如Foundation、CoreFoundation等，当每个框架都有一个class方法时，在执行该方法时，需要将方法平移到程序出口的位置进行执行，那么在Foundation框架中的class方法，则为0， 在CoreFoundation框架中的class方法则为0 + Foundation大小。因此，地址不同，方法需要进行平移调整。

3.readClass初始化名称 - 错误混乱的类处理

在此部分会初始化类的名称。类已移动但未删除，对错误混乱的类进行处理。

for (EACH_HEADER) {
        if (! mustReadClasses(hi, hasDyldRoots)) {
            // Image is sufficiently optimized that we need not call readClass()
            continue;
        }

        classref_t const *classlist = _getObjc2ClassList(hi, &count);

        bool headerIsBundle = hi->isBundle();
        bool headerIsPreoptimized = hi->hasPreoptimizedClasses();

        for (i = 0; i < count; i++) {
            Class cls = (Class)classlist[I];
            Class newCls = readClass(cls, headerIsBundle, headerIsPreoptimized);
            //            错误混乱的类处理
            // 3类的信息发生了结混乱,  类已经被和移动，但是没有删除。宁愿删除重建也不移动，消耗太大
            if (newCls != cls  &&  newCls) {
                // Class was moved but not deleted. Currently this occurs
                // only when the new class resolved a future class.
                // Non-lazily realize the class below.
                resolvedFutureClasses = (Class *)
                realloc(resolvedFutureClasses,
                        (resolvedFutureClassCount+1) * sizeof(Class));
                resolvedFutureClasses[resolvedFutureClassCount++] = newCls;
            }
        }
    }

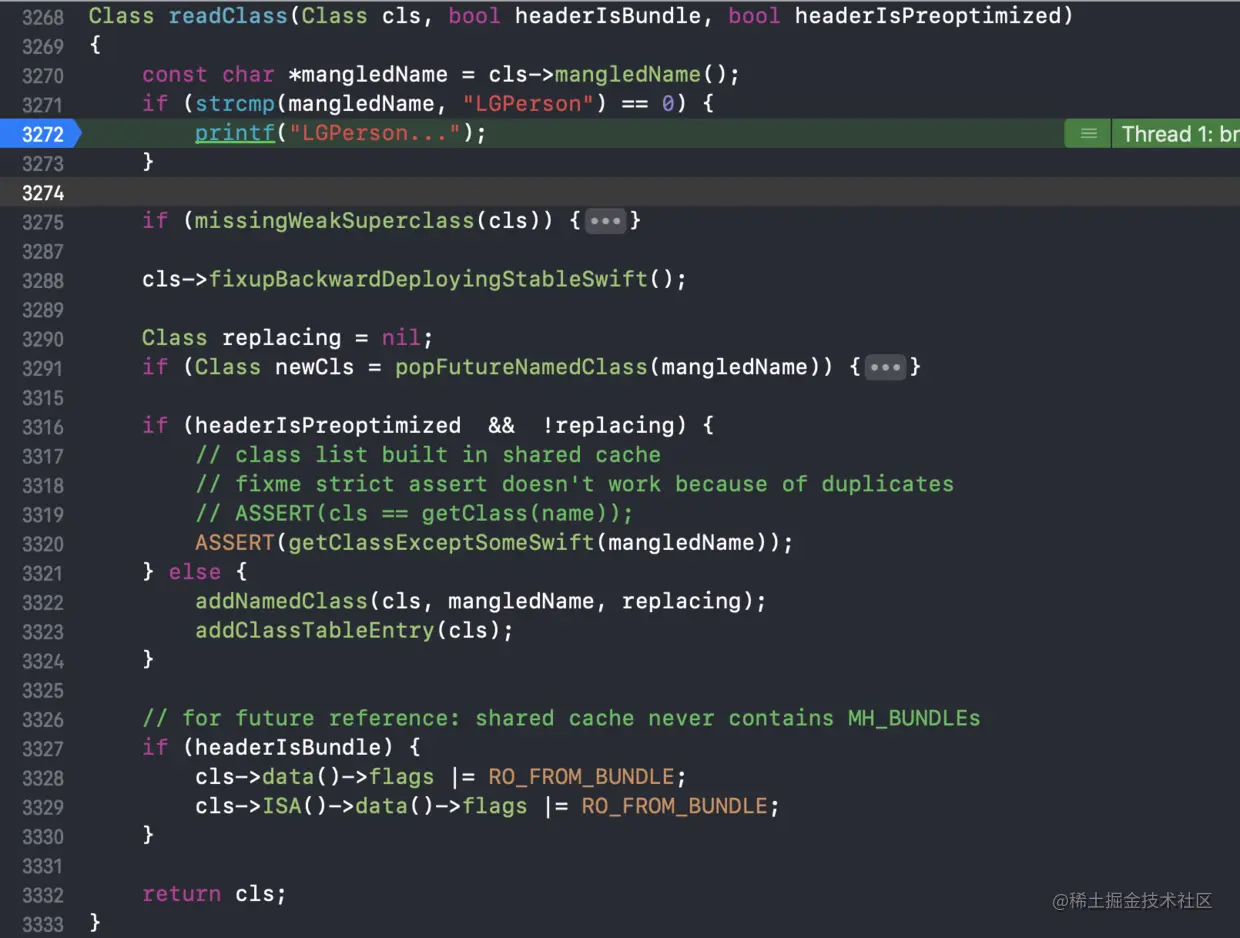

_getObjc2ClassList 从可执行文件machO中获取类列表，对类进行处理。进入readClass方法查看源码实现：

为了便于研究，我们可以对cls进行过滤，过滤出我们要研究的类LGPerson。在此流程中会通过cls->mangledName();获取类的名称。mangledName源码实现如下：

const char *mangledName() {
        // fixme can't assert locks here
        ASSERT(this);

        // 如果已经初始化 - 从ro取，否则从machO 数据中读取数据
        if (isRealized()  ||  isFuture()) {
            return data()->ro()->name;
        } else {
            return ((const class_ro_t *)data())->name;
        }
    }

如果类已经实现，则从rw->ro中获取name；如果类没有实现，则从machO中获取的数据强转为ro再获取name。 继续跟踪代码，程序会运行到addNamedClass，通过该方法，将类名称添加到已命名的非元类映射。

/***********************************************************************
 * addNamedClass
 * Adds name => cls to the named non-meta class map.
 * Warns about duplicate class names and keeps the old mapping.
 * Locking: runtimeLock must be held by the caller
 **********************************************************************/
static void addNamedClass(Class cls, const char *name, Class replacing = nil)
{
    runtimeLock.assertLocked();
    Class old;
    if ((old = getClassExceptSomeSwift(name))  &&  old != replacing) {
        inform_duplicate(name, old, cls);

        // getMaybeUnrealizedNonMetaClass uses name lookups.
        // Classes not found by name lookup must be in the
        // secondary meta->nonmeta table.
        addNonMetaClass(cls);
    } else {
        // 将名字插入到类对应的表中
        NXMapInsert(gdb_objc_realized_classes, name, cls);
    }
    ASSERT(!(cls->data()->flags & RO_META));

    // wrong: constructed classes are already realized when they get here
    // ASSERT(!cls->isRealized());
}

即将名称更新到类对应的表中，而该表就是哈希表NXMapTable *gdb_objc_realized_classes;，可以理解为是一个查阅表，该表在[1. 条件控制，进行一次的加载]流程中已被创建。 然后在调用addClassTableEntry，将类添加到内从中类对应表中。 如果addMeta为true，也递归添加该类的元类。

static void
addClassTableEntry(Class cls, bool addMeta = true)
{
    runtimeLock.assertLocked();

    // This class is allowed to be a known class via the shared cache or via
    // data segments, but it is not allowed to be in the dynamic table already.
    auto &set = objc::allocatedClasses.get();

    ASSERT(set.find(cls) == set.end());

    if (!isKnownClass(cls))
        set.insert(cls);
    if (addMeta)
        // 将类插入表中-递归
        addClassTableEntry(cls->ISA(), false);
}

addClassTableEntry方法中的objc::allocatedClasses是不是很眼熟，没错在objc_init()中runtime_init()方法中出现过，allocatedClasses.init进行内存中类的表创建。

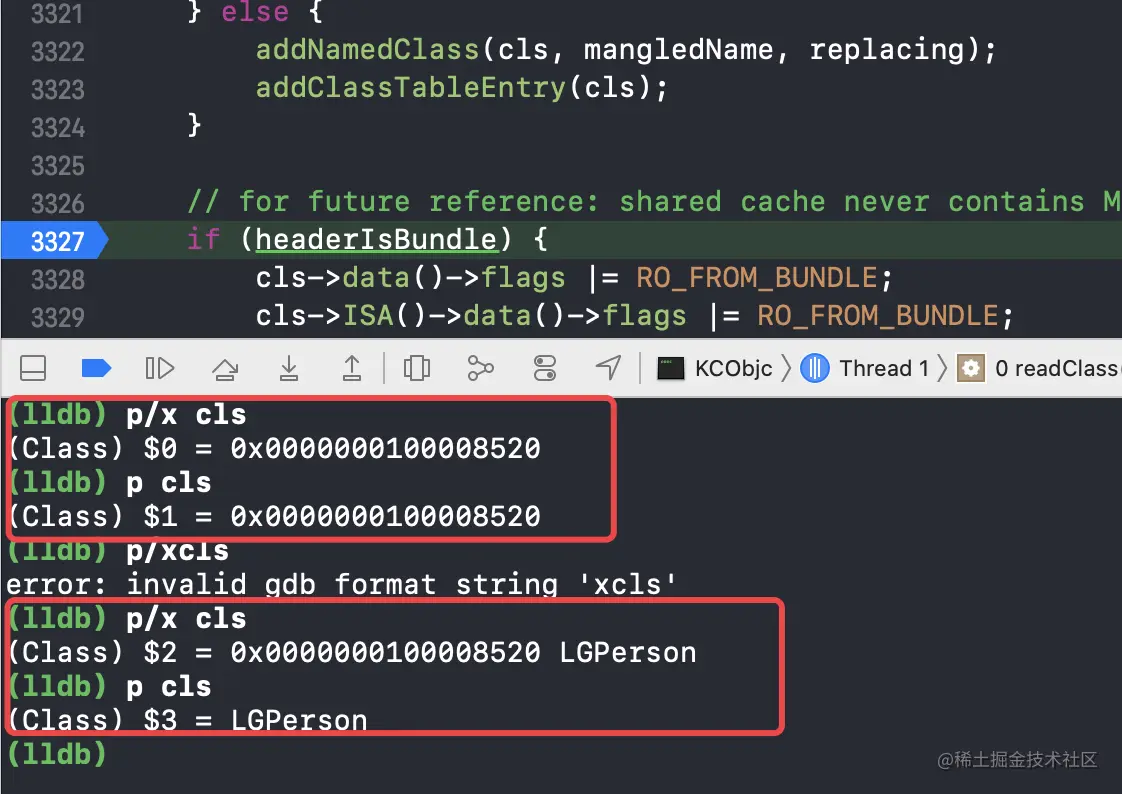

根据前面过滤的LGPerson，跟进流程，打印类的信息。见下图：

根据readClass运行结果，名称被添加到类信息中。

3.核心流程定位

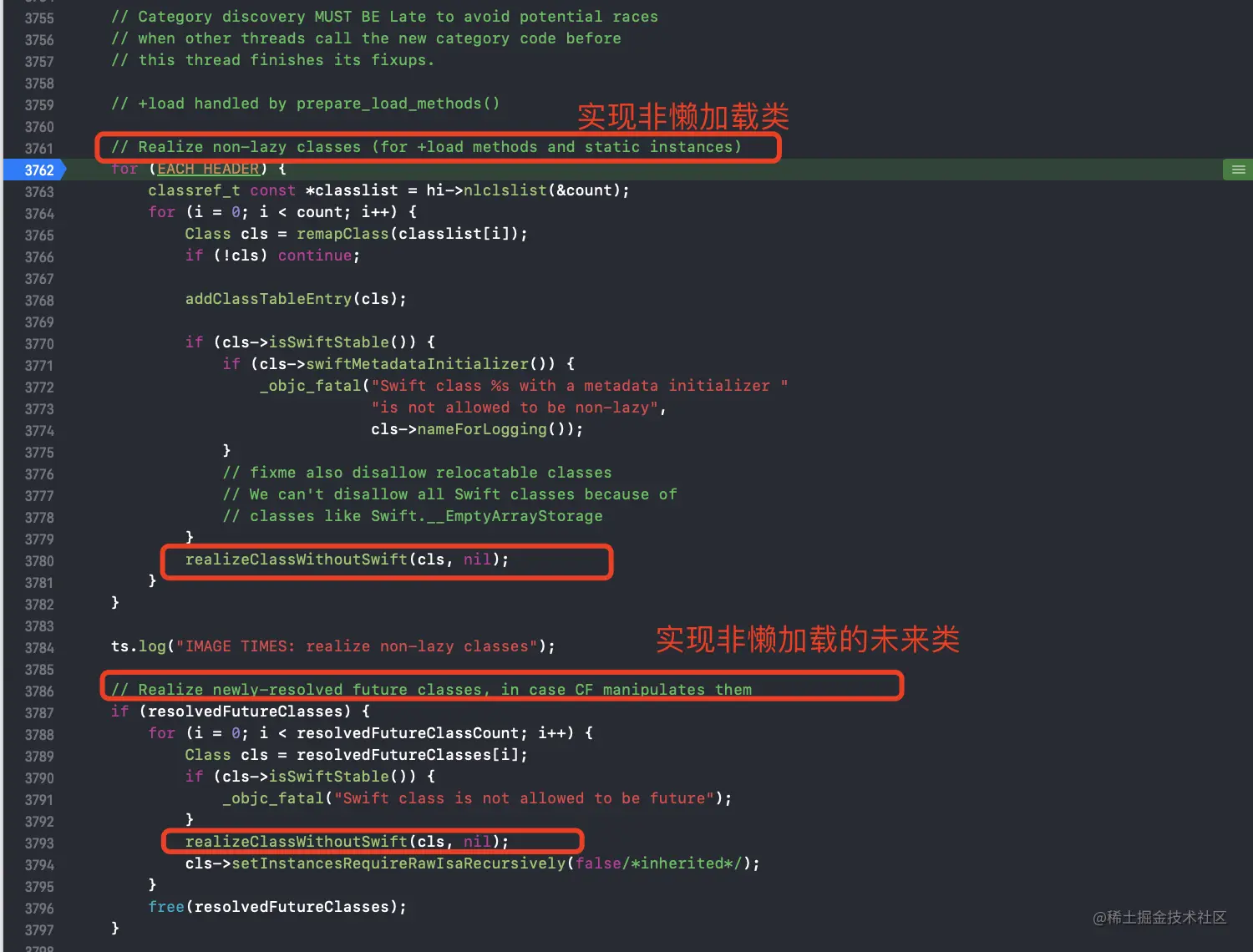

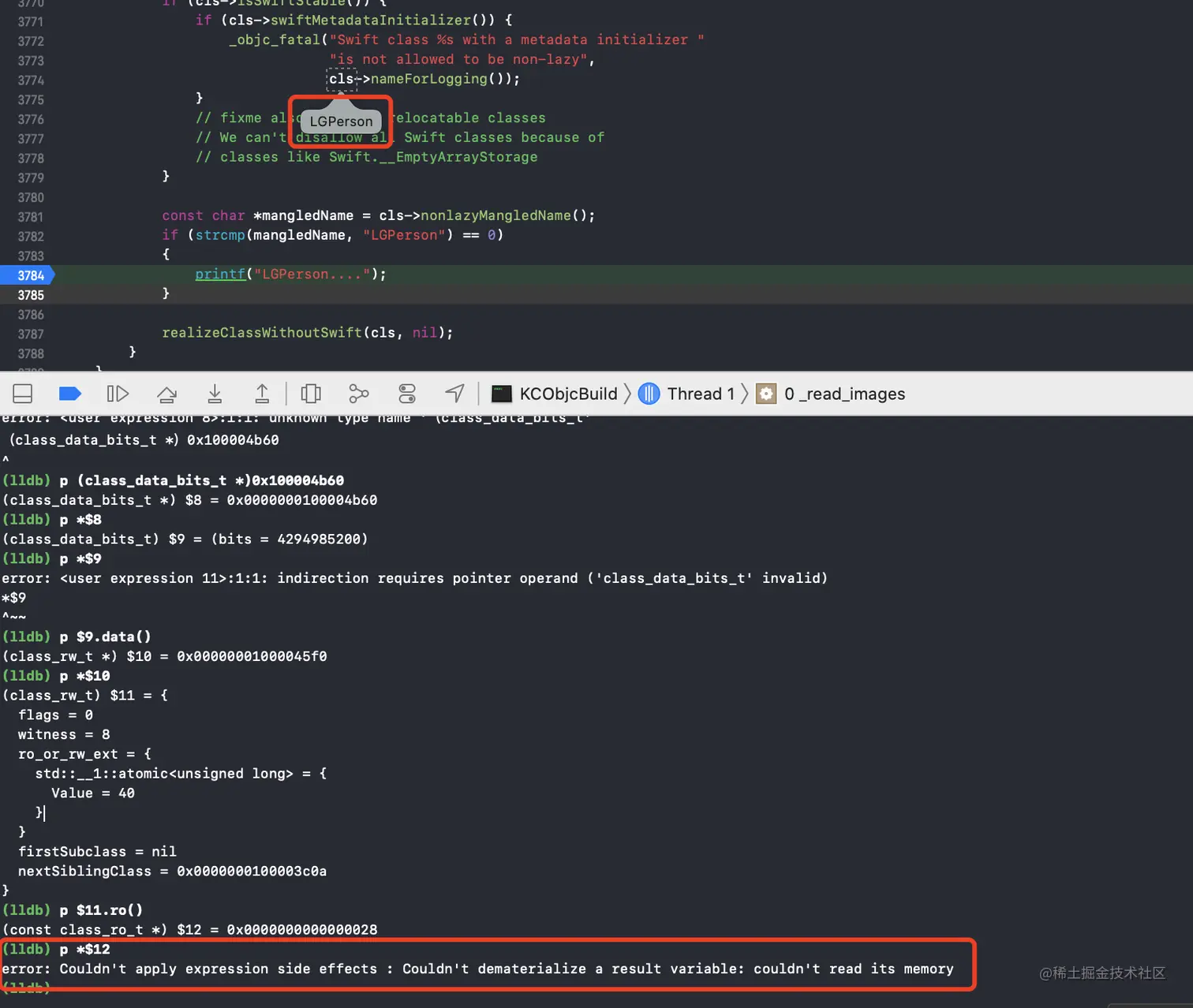

通过上面的分析我们发现，第8步分类处理和第9步类的加载处理才涉及到类加载。并且采用LGPerson类名称过滤：

const char *mangledName = cls->nonlazyMangledName();

    if (strcmp(mangledName, "LGPerson") == 0)
    {
        printf("LGPerson....");
    }

跟踪断点发现，一些修复的流程根本不会进入。继续跟踪代码，当运行到如下代码时，发现一些关键的注释，比如对非懒加载的类和未来类进行初始化。见下图：

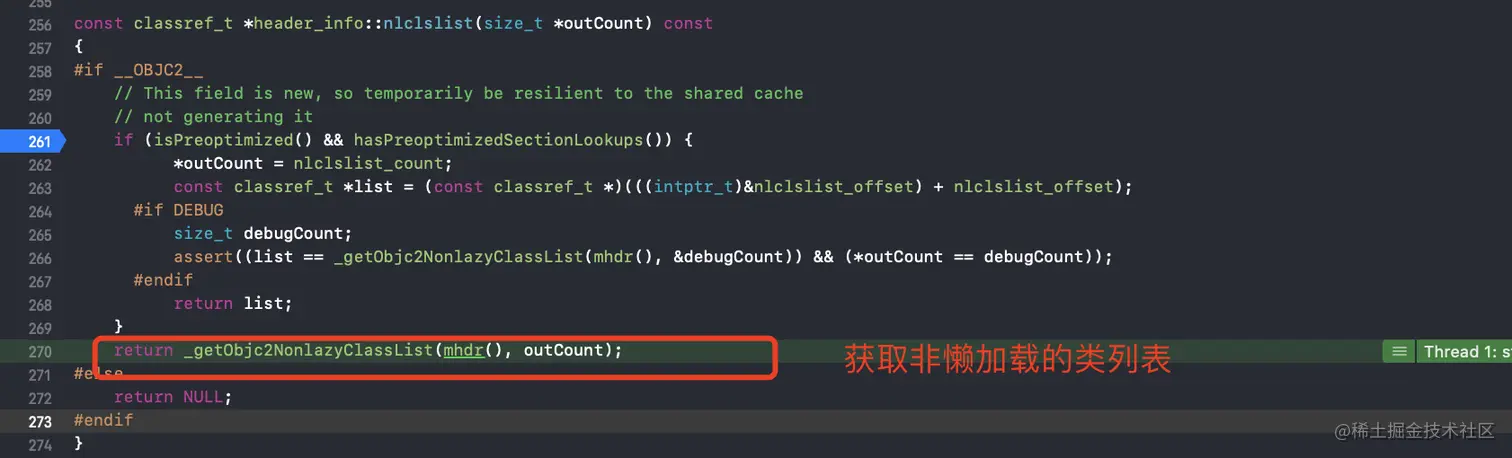

继续运行代码，很遗憾，没有进入到realizeClassWithoutSwift流程中，查看hi->nlclslist(&count)源码实现：

获取非懒加载的类列表，何为非懒加载？没错实现+load方法！我们在LGPerson中添加load方法。重新运行并过滤LGPerson类！见下图：

成功进入了循环流程中，并且此时打印cls的ro数据，是无法获取的，无法实现结果变量：无法读取其内存。

类相关的内容是我们研究的重点，而与类相关的初始化流程是哪些呢？很显然，realizeClassWithoutSwift才是我们的研究重点！
