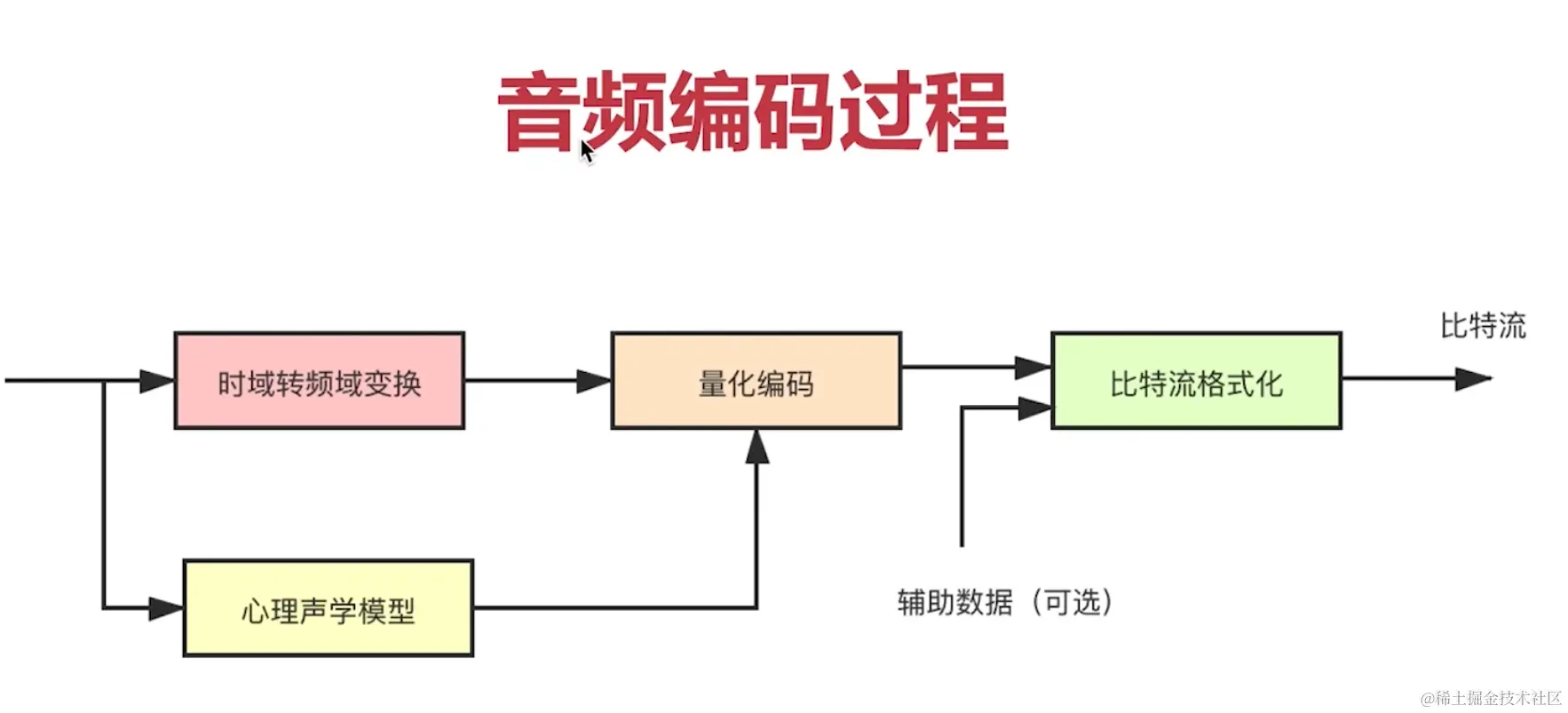

音频相关

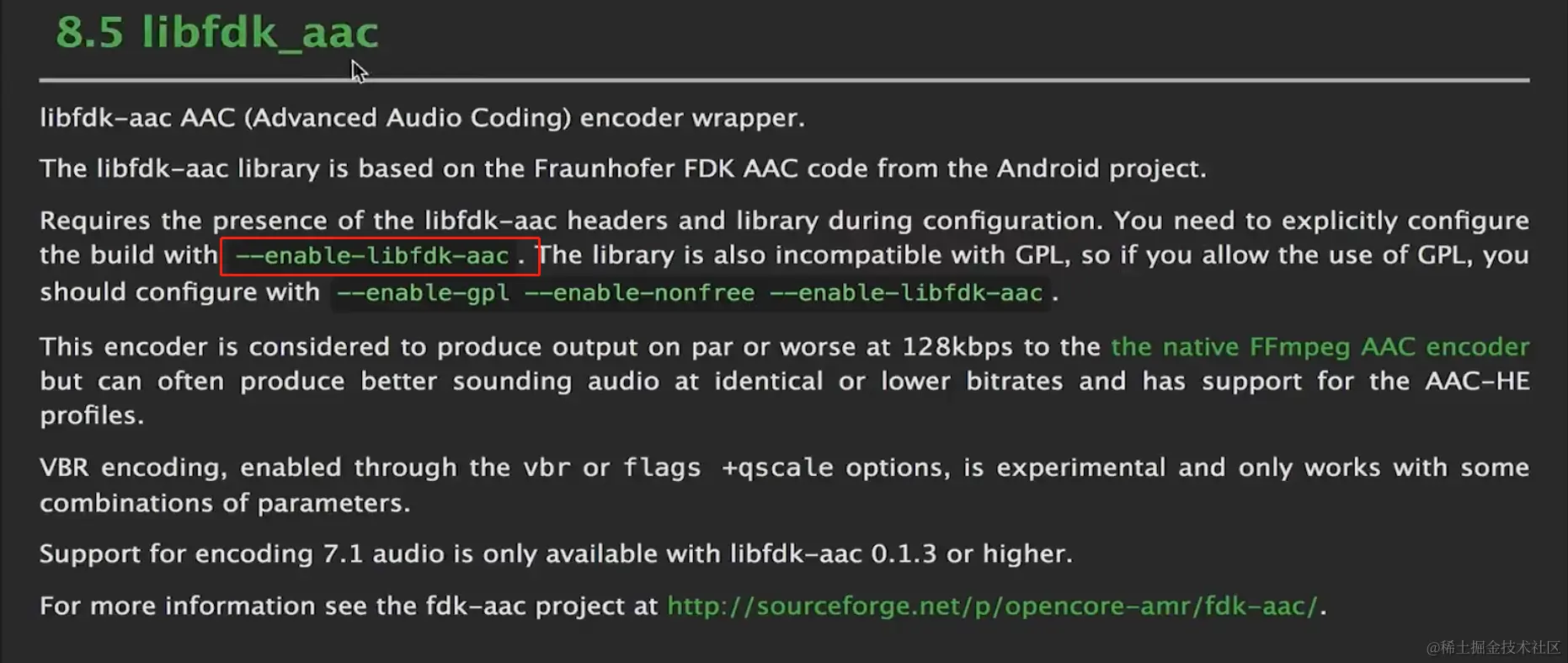

编译fdk_aac的编译参数

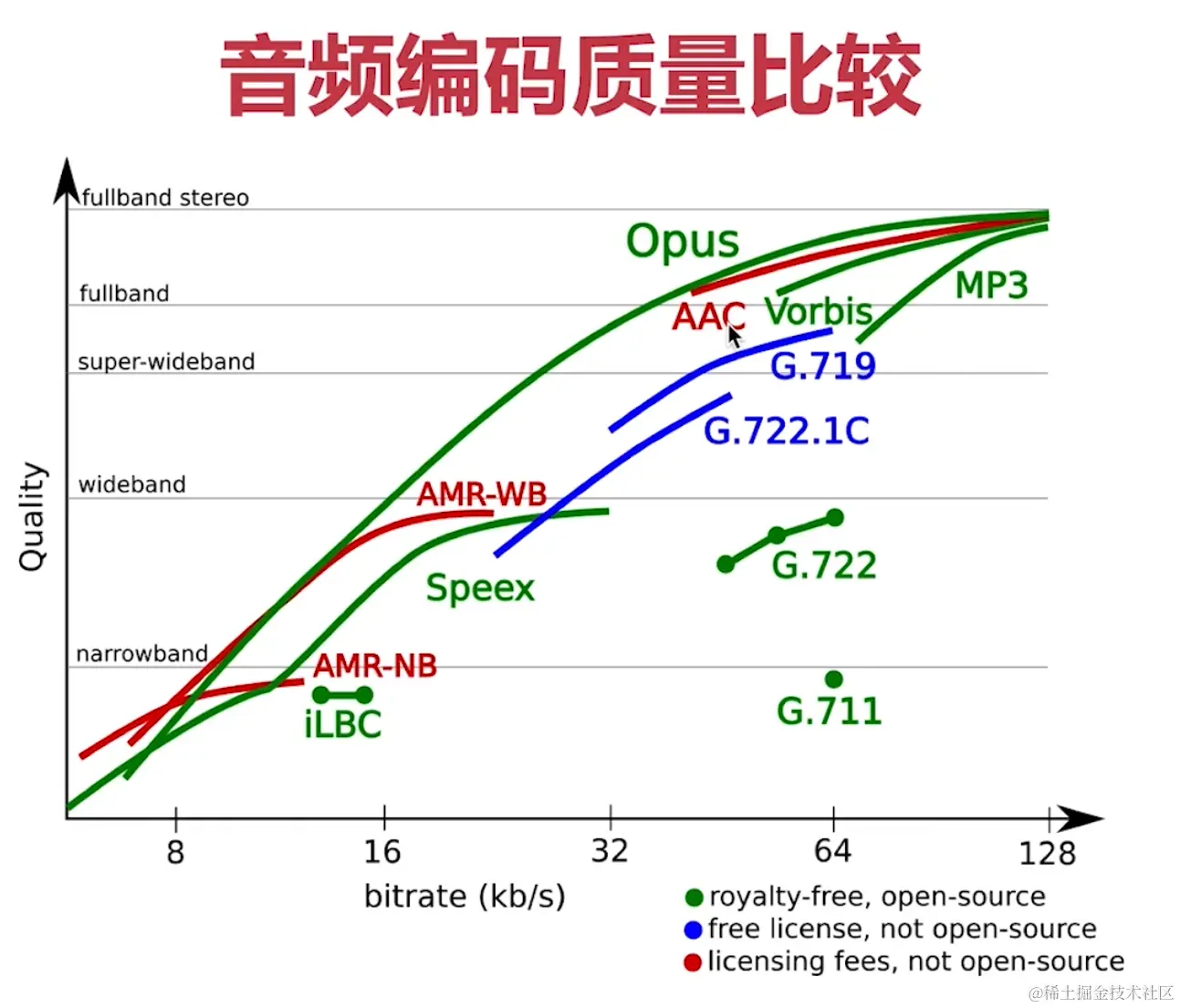

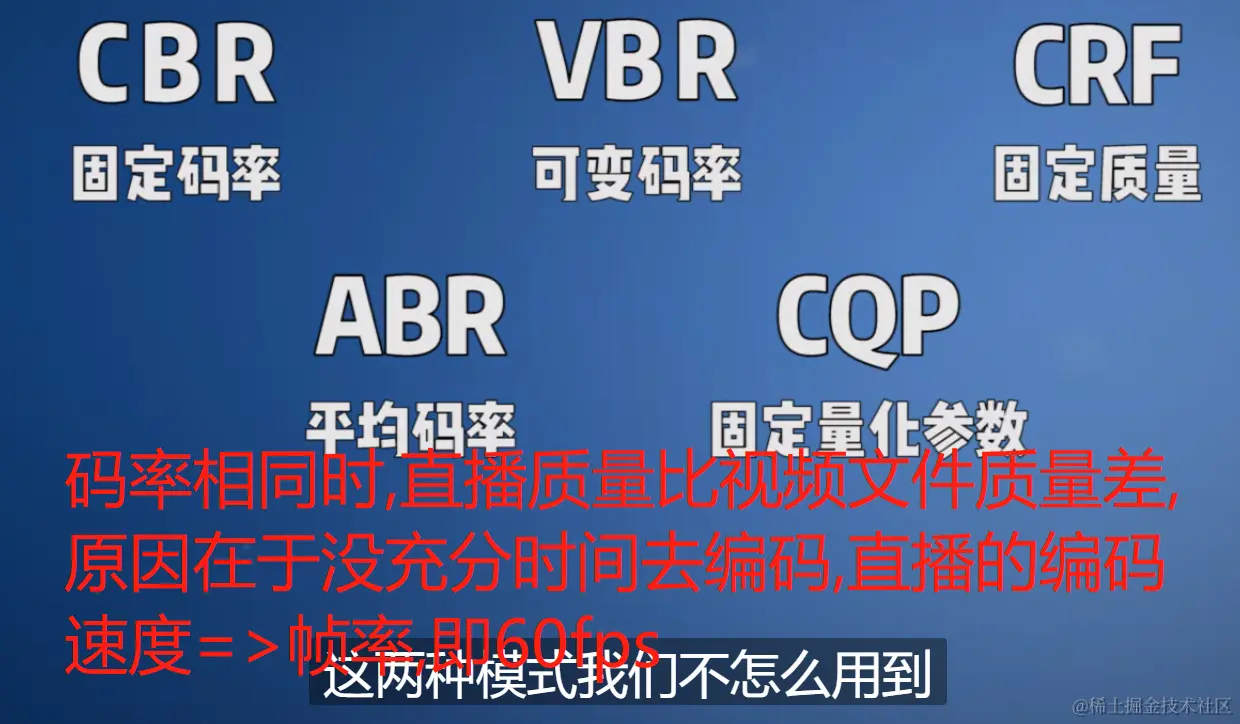

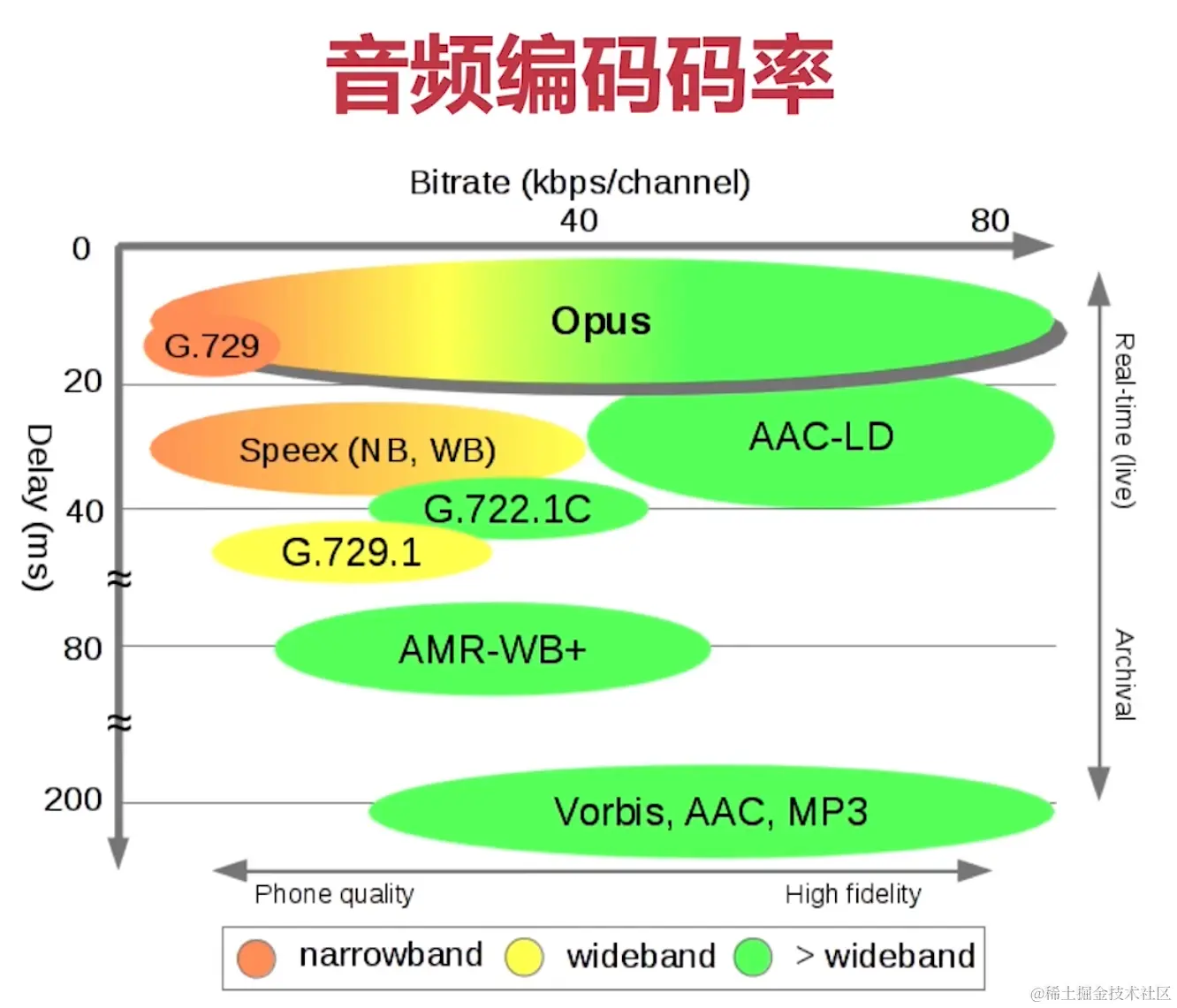

音频码率

=========================================================================

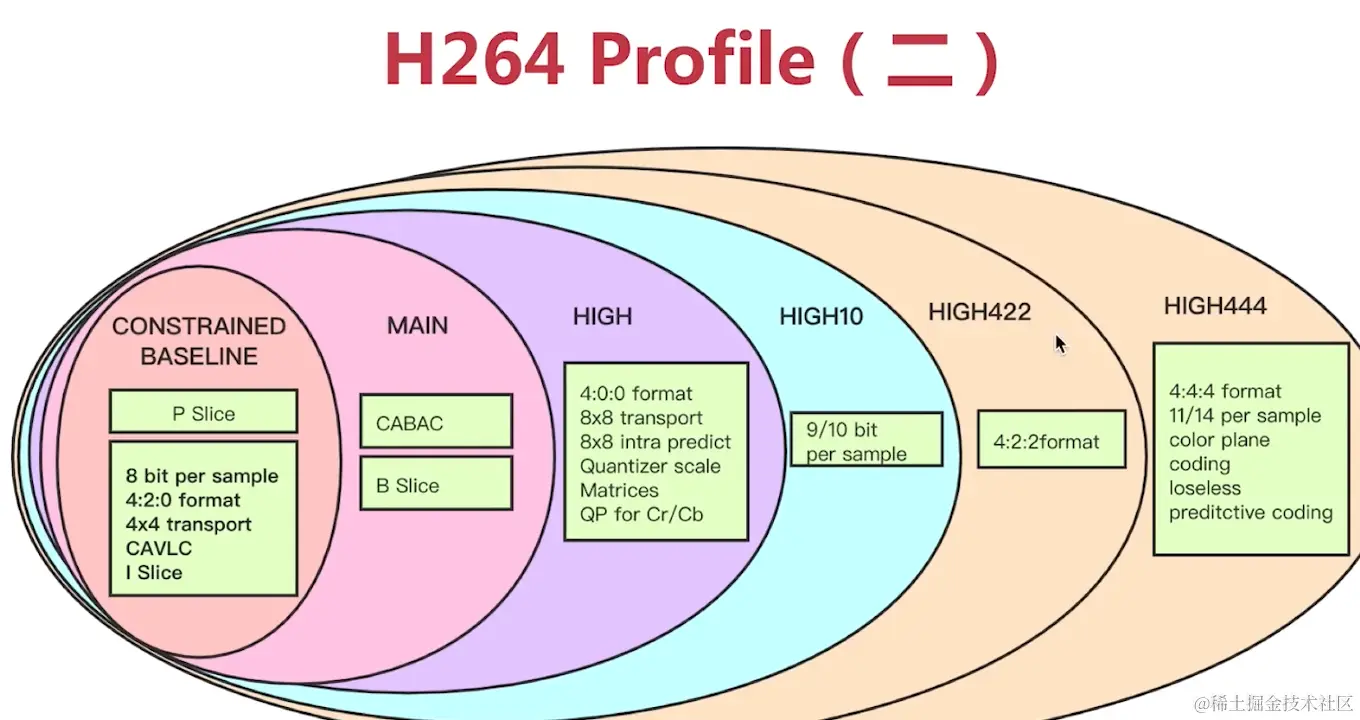

`h264`相关

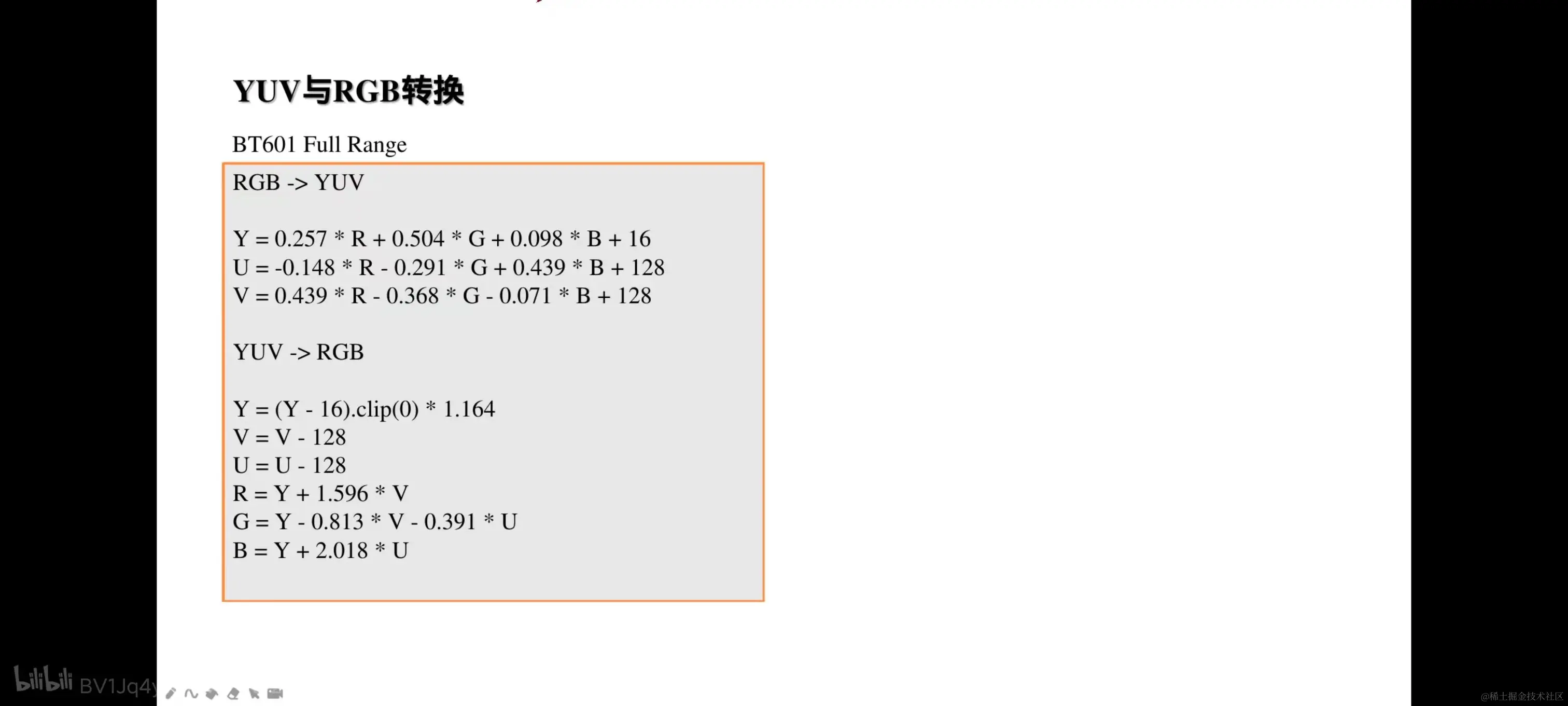

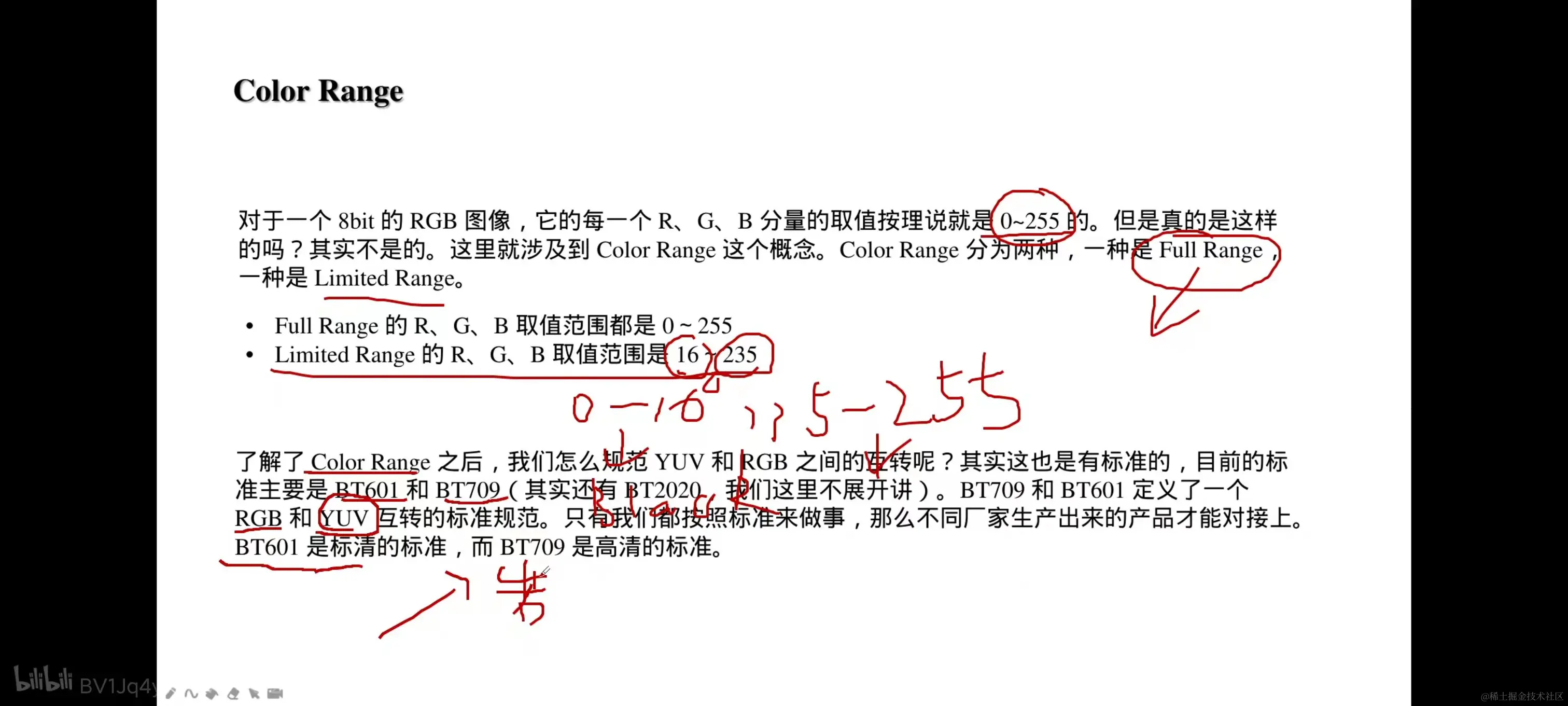

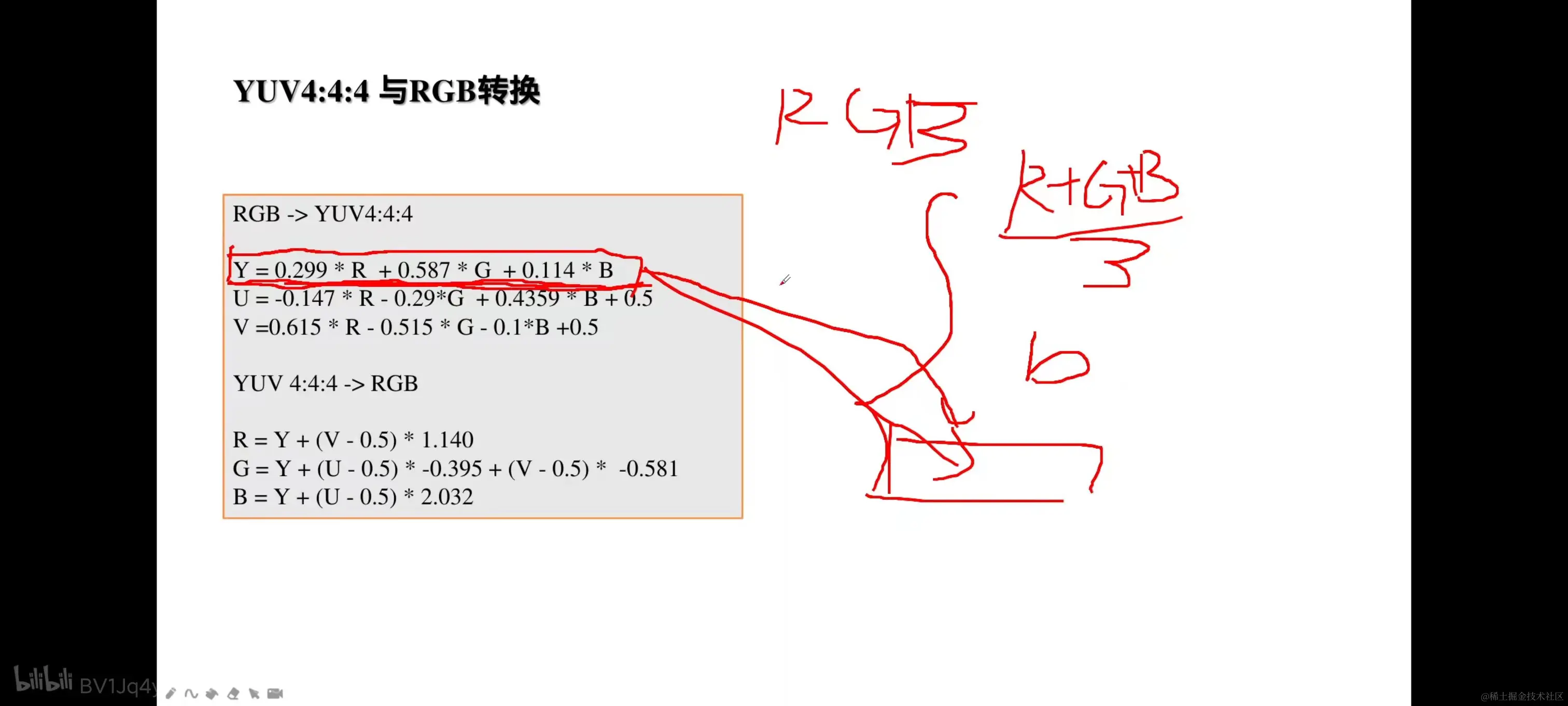

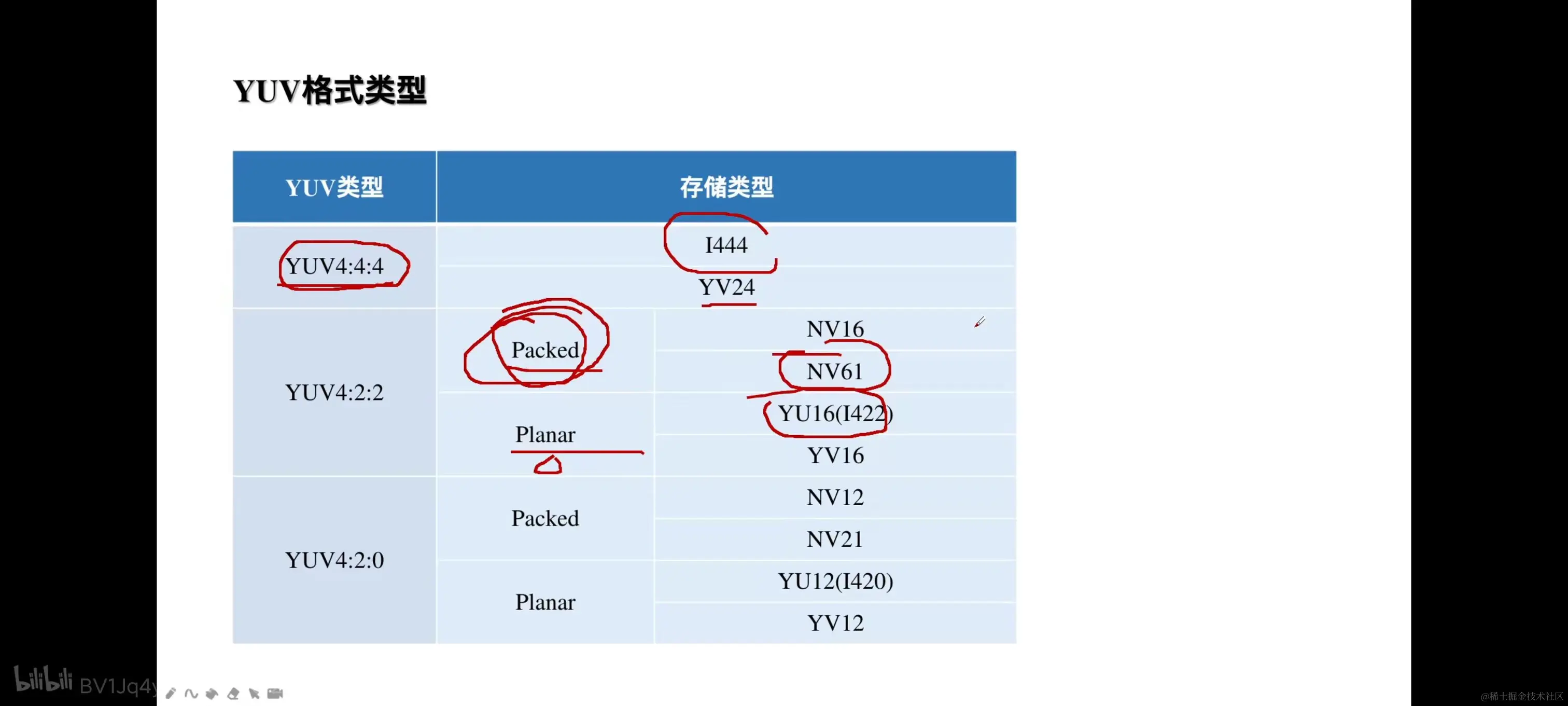

`yuv420p` 颜色空间相关

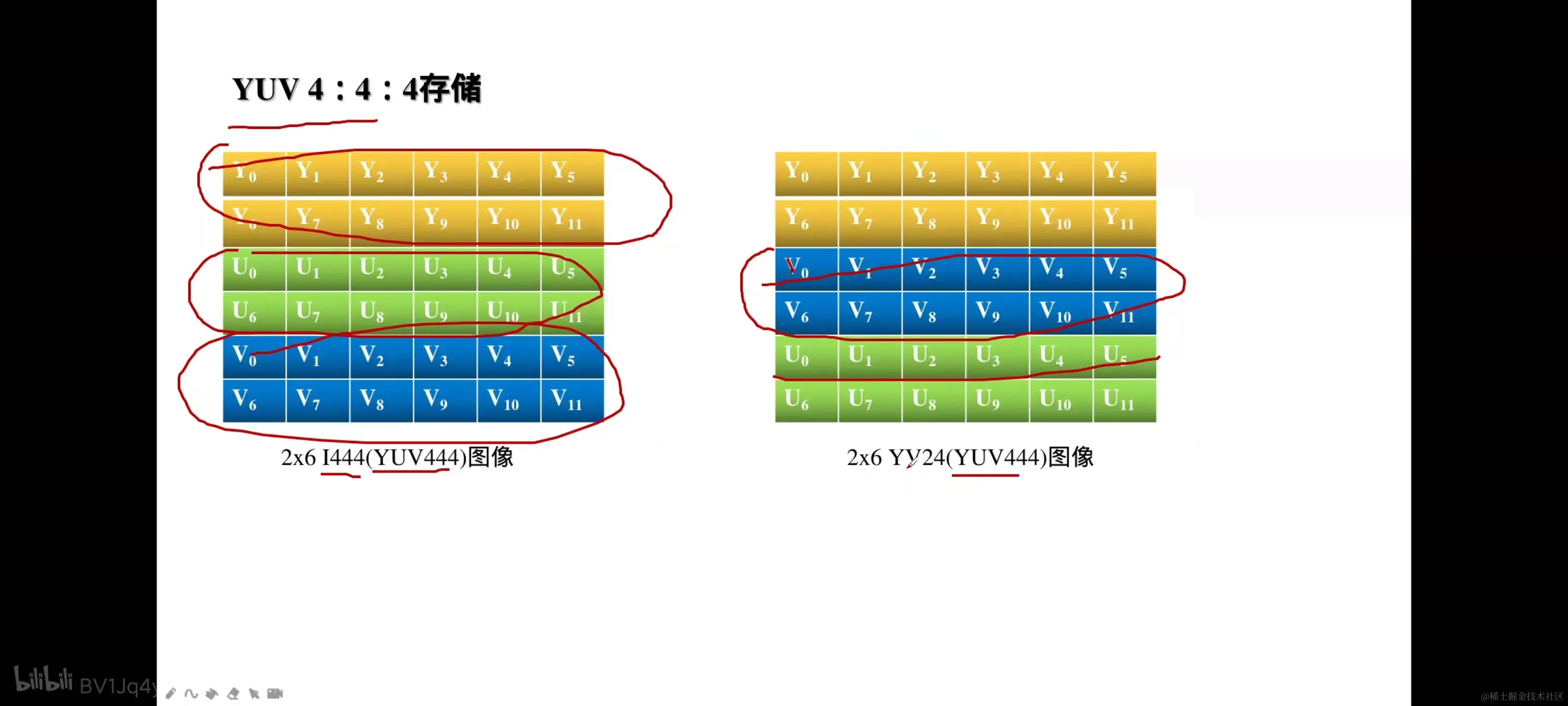

4:4:4 表示不降低色度（UV）通道的采样率。每个 Y 分量对应一组 UV 分量。

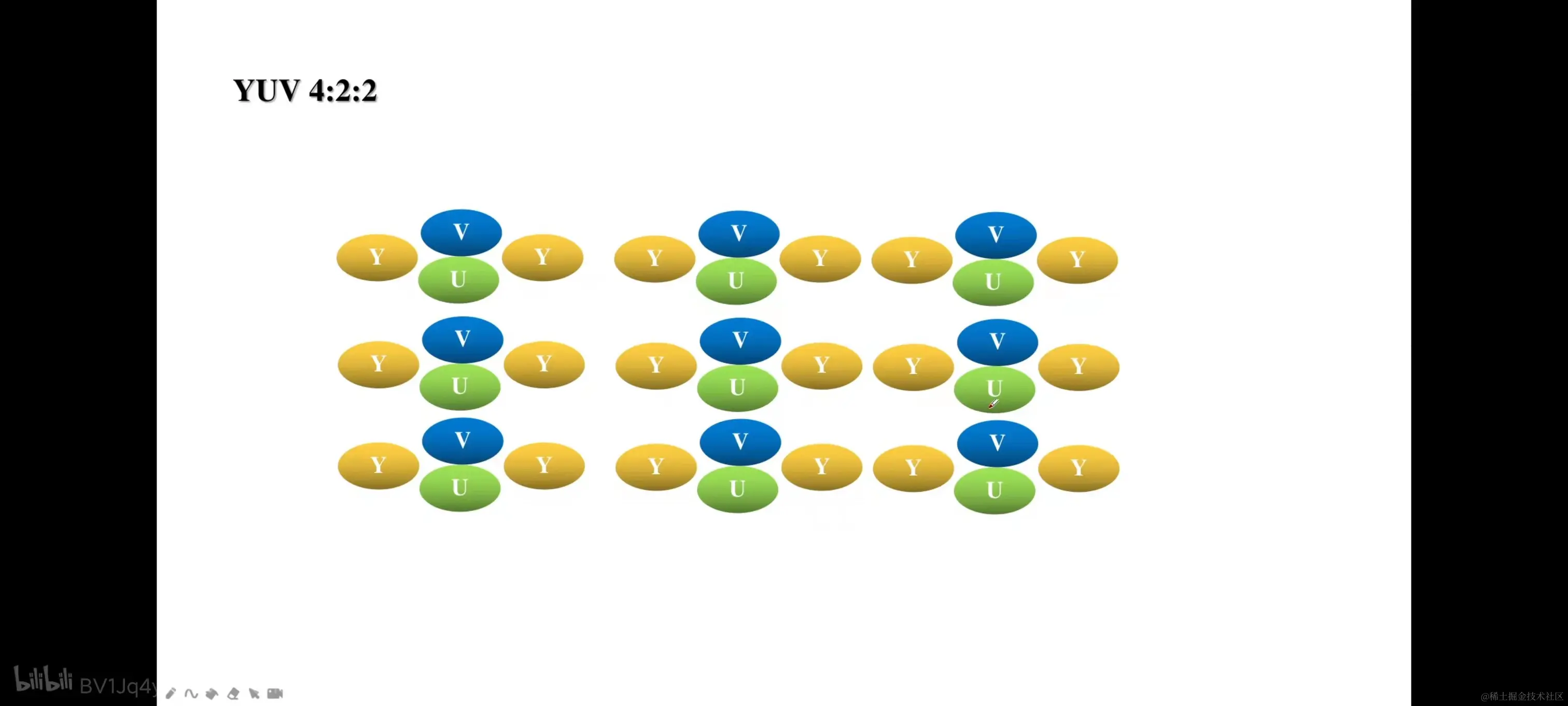

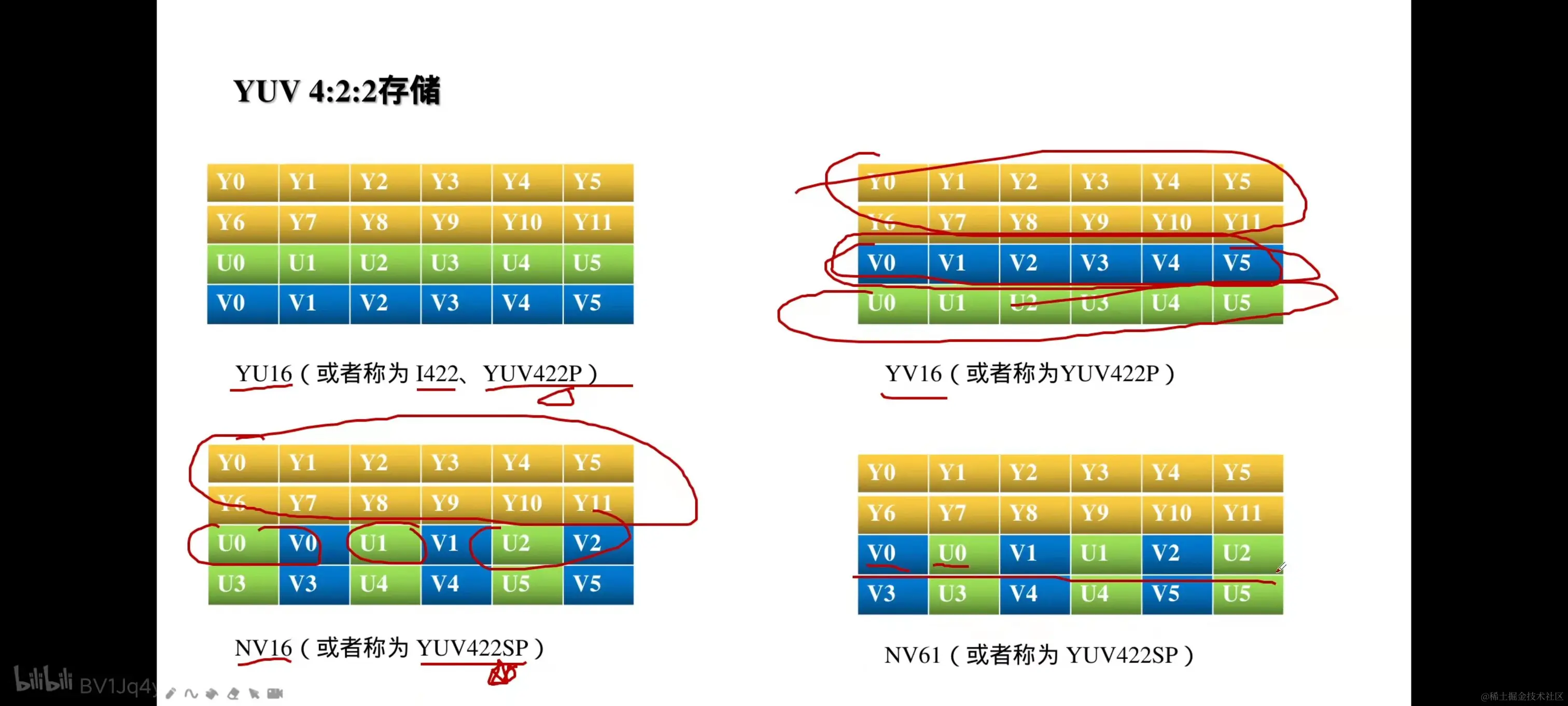

4:2:2 表示 2:1 水平下采样，没有垂直下采样。每两个 Y 分量共享一组 UV 分量。

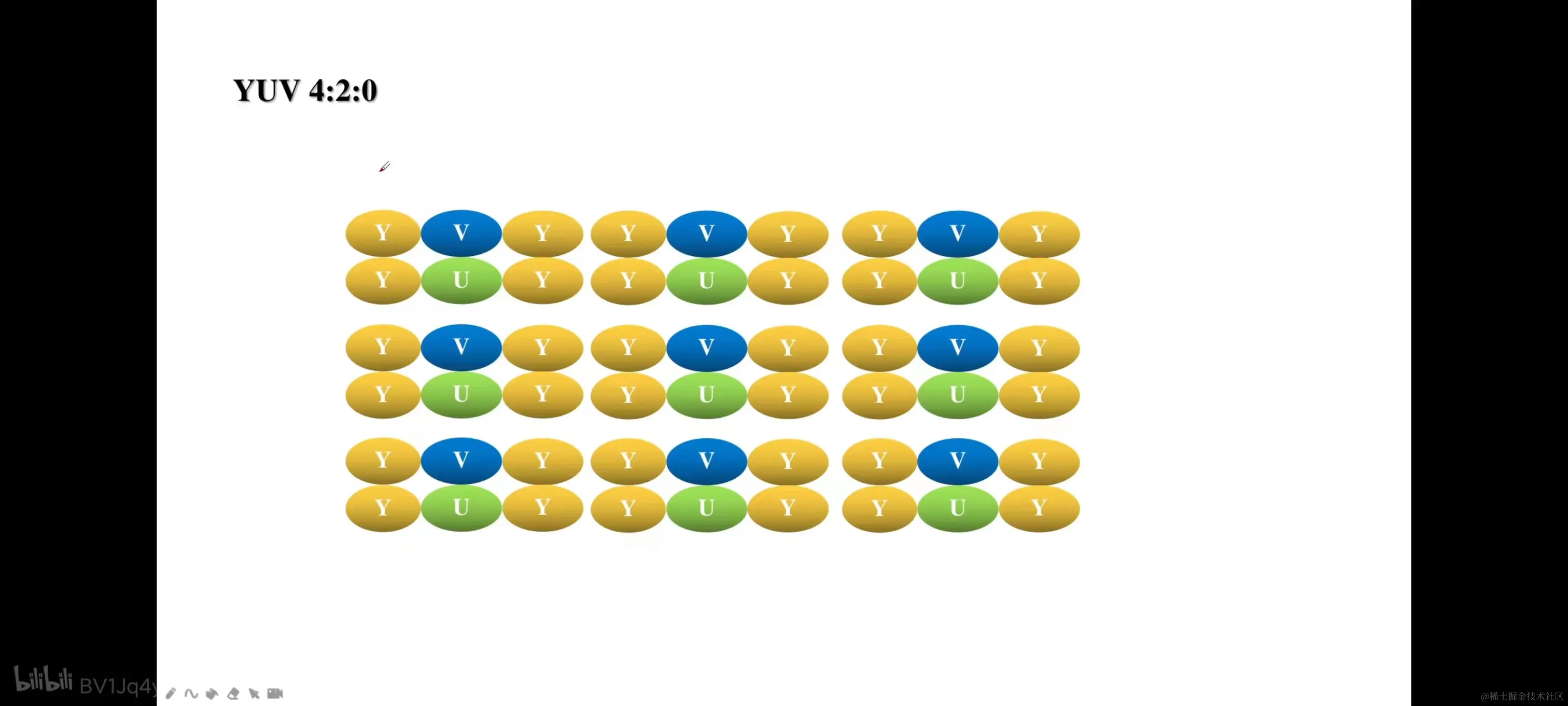

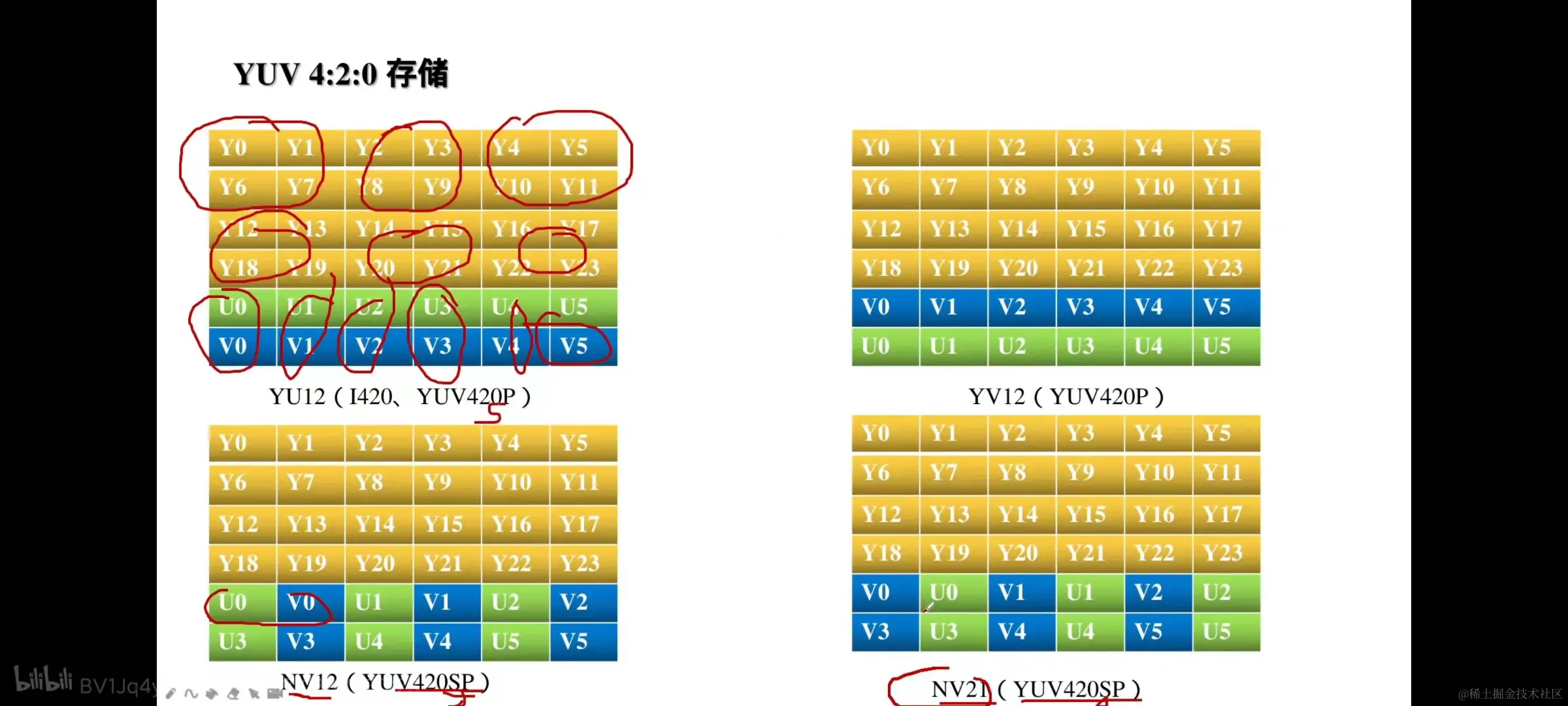

4:2:0 表示 2:1 水平下采样，同时 2:1 垂直下采样。每四个 Y 分量共享一组 UV 分量。
4:1:1 表示 4:1 水平下采样，没有垂直下采样。每四个 Y 分量共享一组 UV 分量。4:1:1 采样比其他格式少见
听这个听得懂:YUV图像格式介绍_哔哩哔哩_bilibili


这篇文章有参考价值:音视频开发学习：H.264/AVC视频编解码技术 - 知乎 (zhihu.com)

颜色空间参考:www.jianshu.com/p/358bf8b7e…

帧内预测是根据帧内已经编码的样本，为当前的样本计算出一个预测值，用当前样本值减去预测值得到一个残差值，目的就是为了减少传输的数据量。
NALU 以 0000 0001划分开
yuv420p一个pix占用字节数1.5Byte
rgb 8bit位深,3通道(不含透明度),一个pix占用3Bytes
h264编码(pix:640*480 yuv420p fps=15 500kbps)常见压缩比1%
常见电影_fps>=60; 视频直播_fps>=15

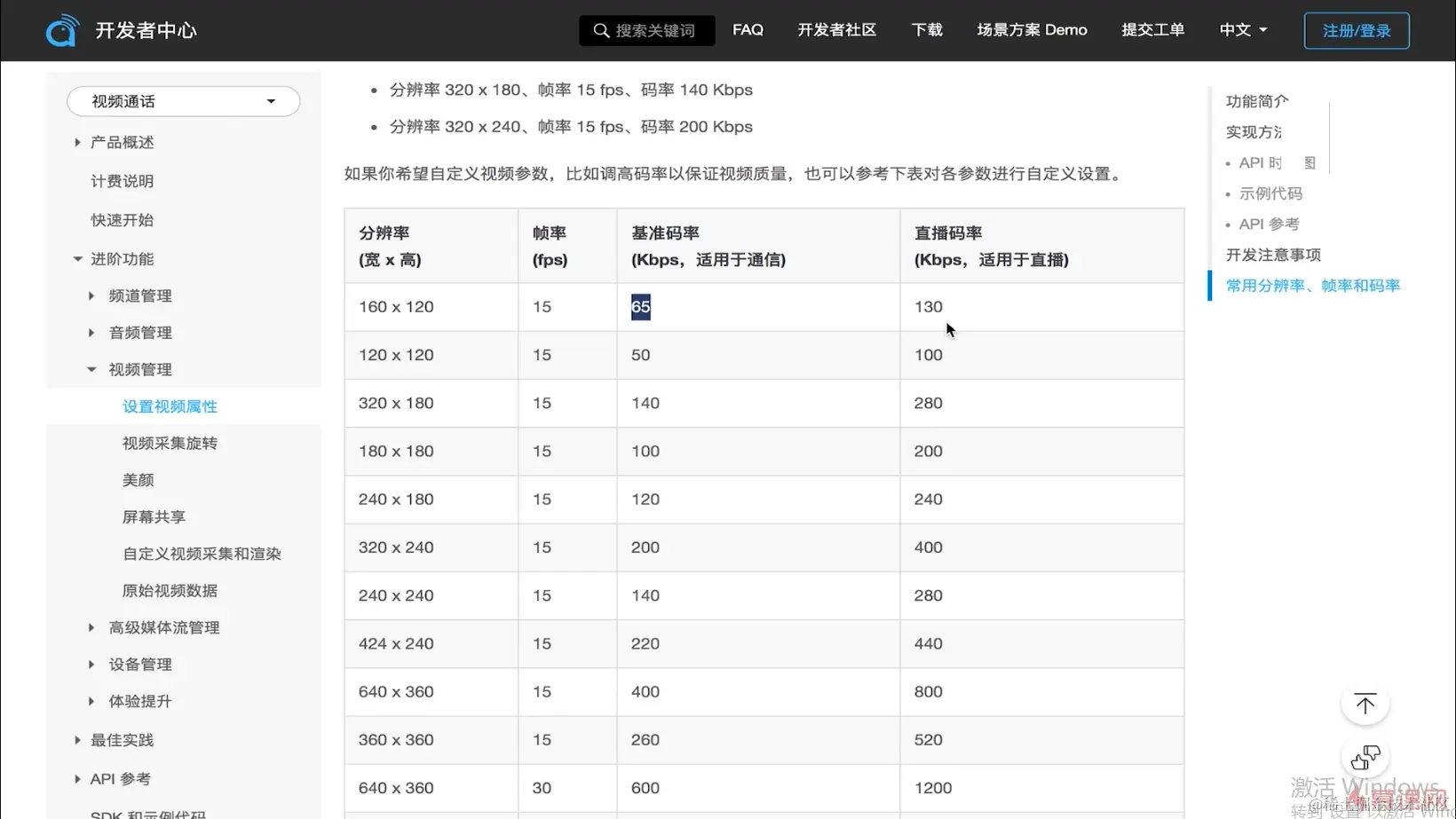

码率经验值.参考https://docs,agora.io/cn
b帧多的缺点,占用cpu;解码耗时;不宜直播
实时:i+p;转码:大量b帧,为减小存储

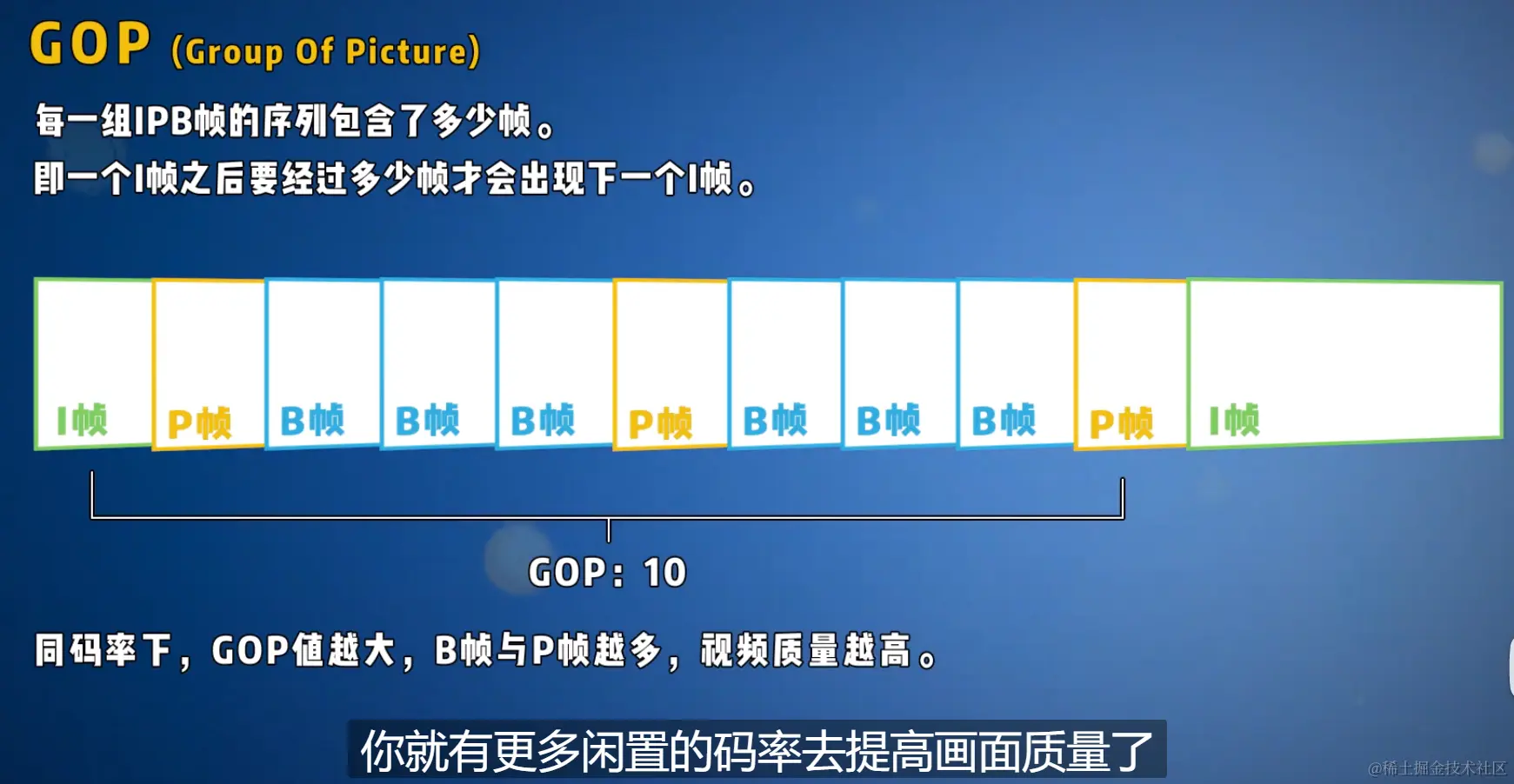

IDR帧,特殊的I帧,解码立即刷新帧,由于每个GOP间明显的差别
- 特点:解码端遇到IDR会将缓存清空,重新解码
- 每个GOP中第一帧就是IDR

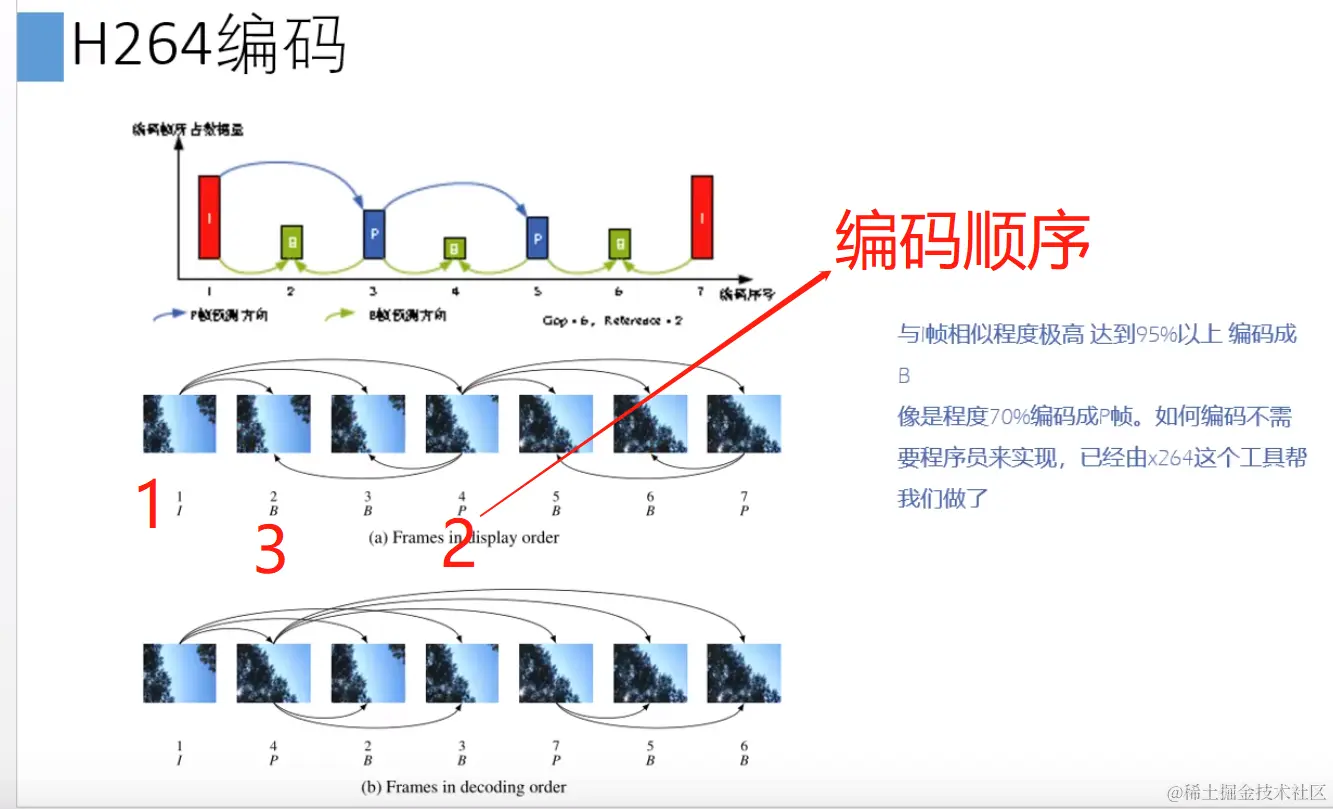

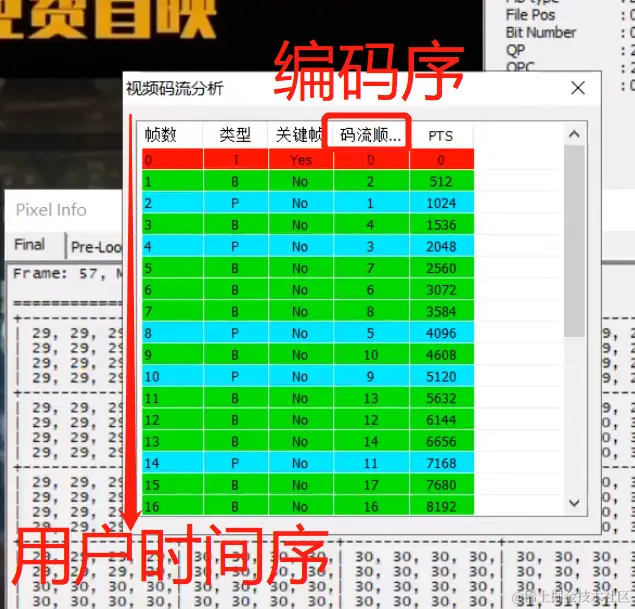

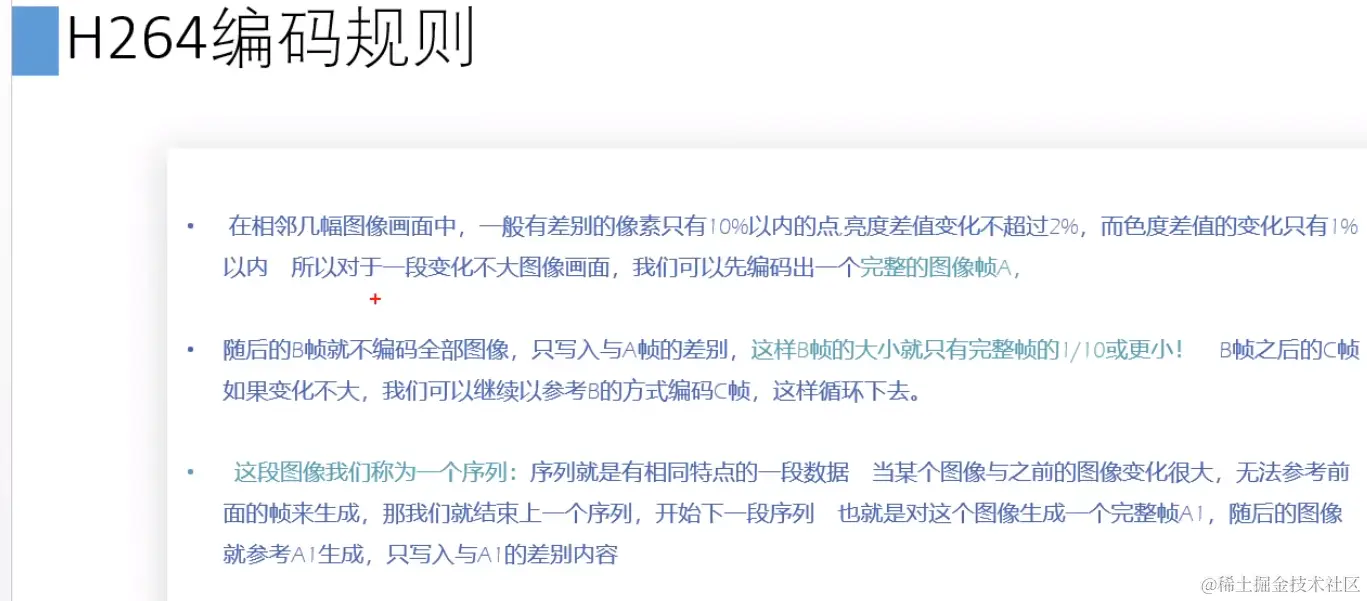

h264默认编码(不是编码顺序,可以看作gop中帧顺序)
IBBBPBBBPBBBI
B帧间无相互关系,B帧参考始终是之前的I和之后的P帧

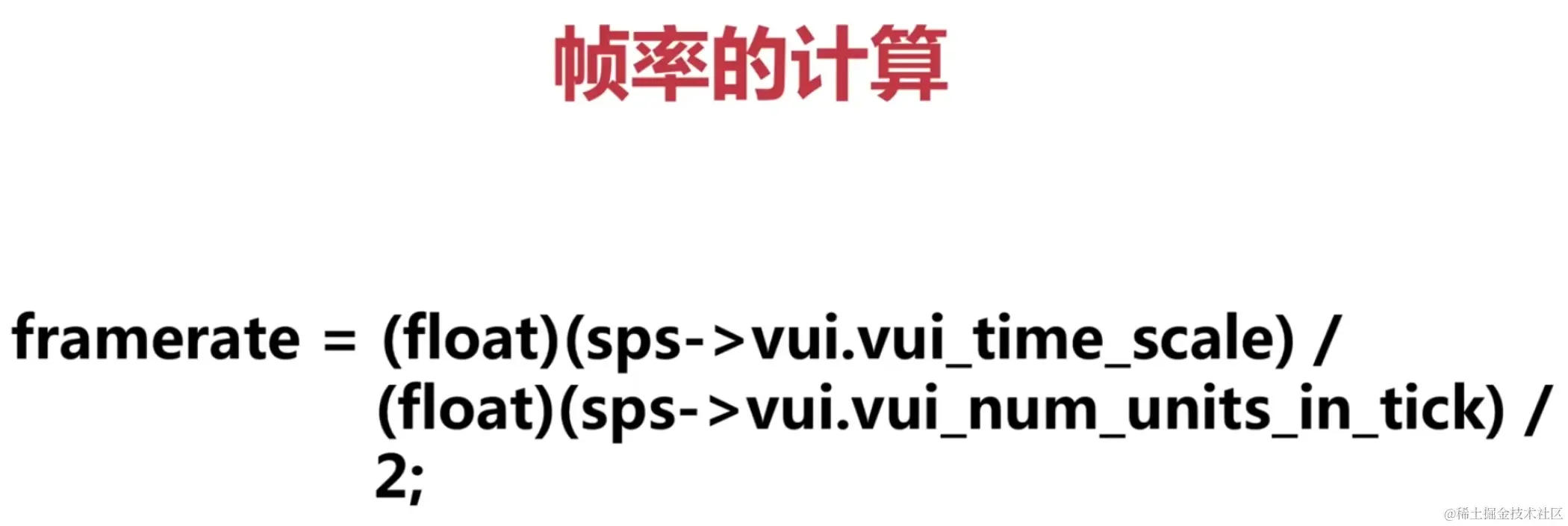

SPS PPS 在每个IDR帧前都会成对出现这两种帧(参数术语)

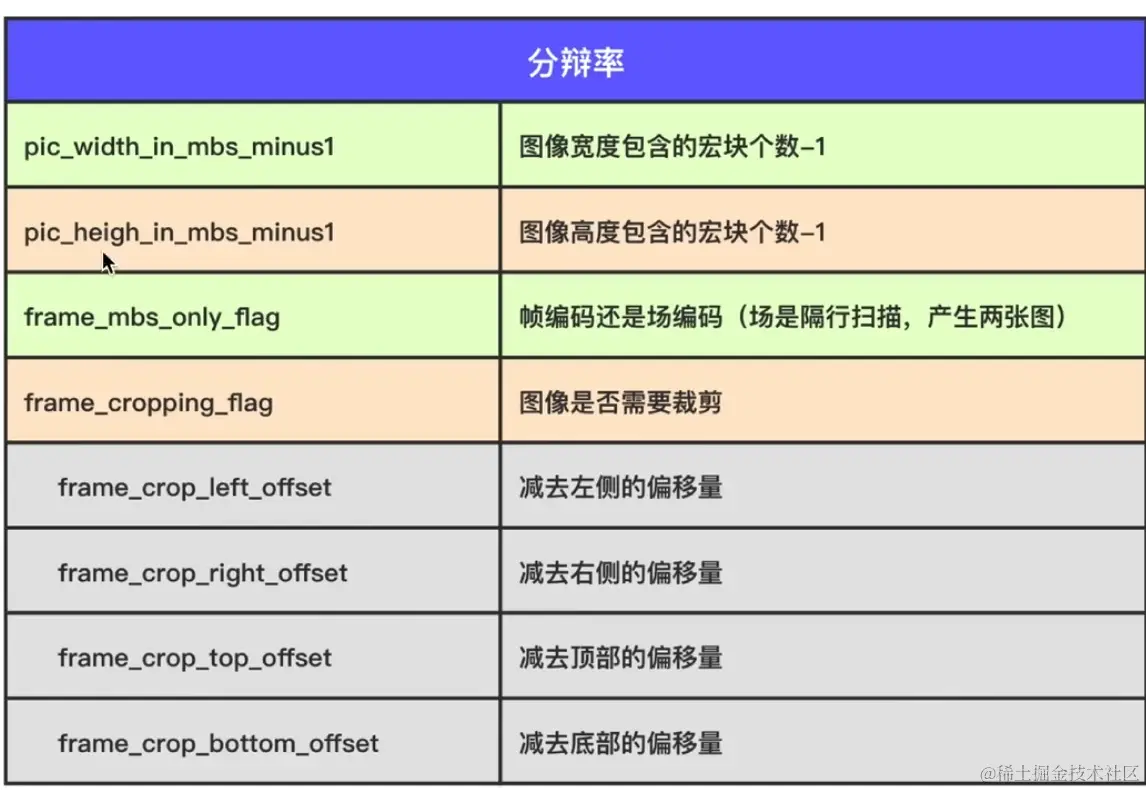

- SPS 参数序列集(帧内参数,约束gop的参数)
  SPS_ID 帧数参考帧数量(可参考一帧,亦可参考多帧) 解码图像尺寸编码模式

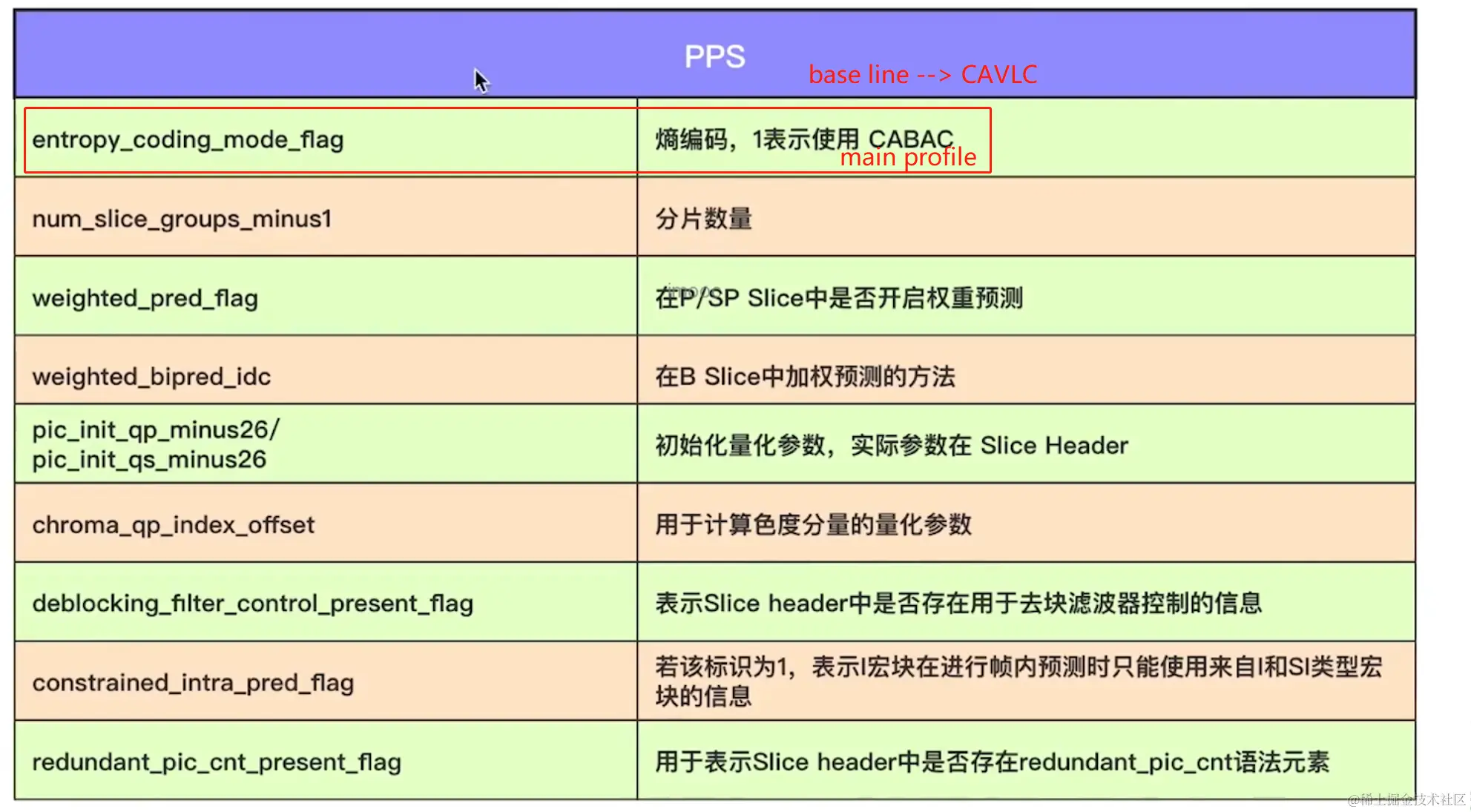

- PPS 图像参数集(约束GOP中每帧的参数)
  ID 熵编码帧编码片组数目(帧编码) 初始量化参数区块滤波系数

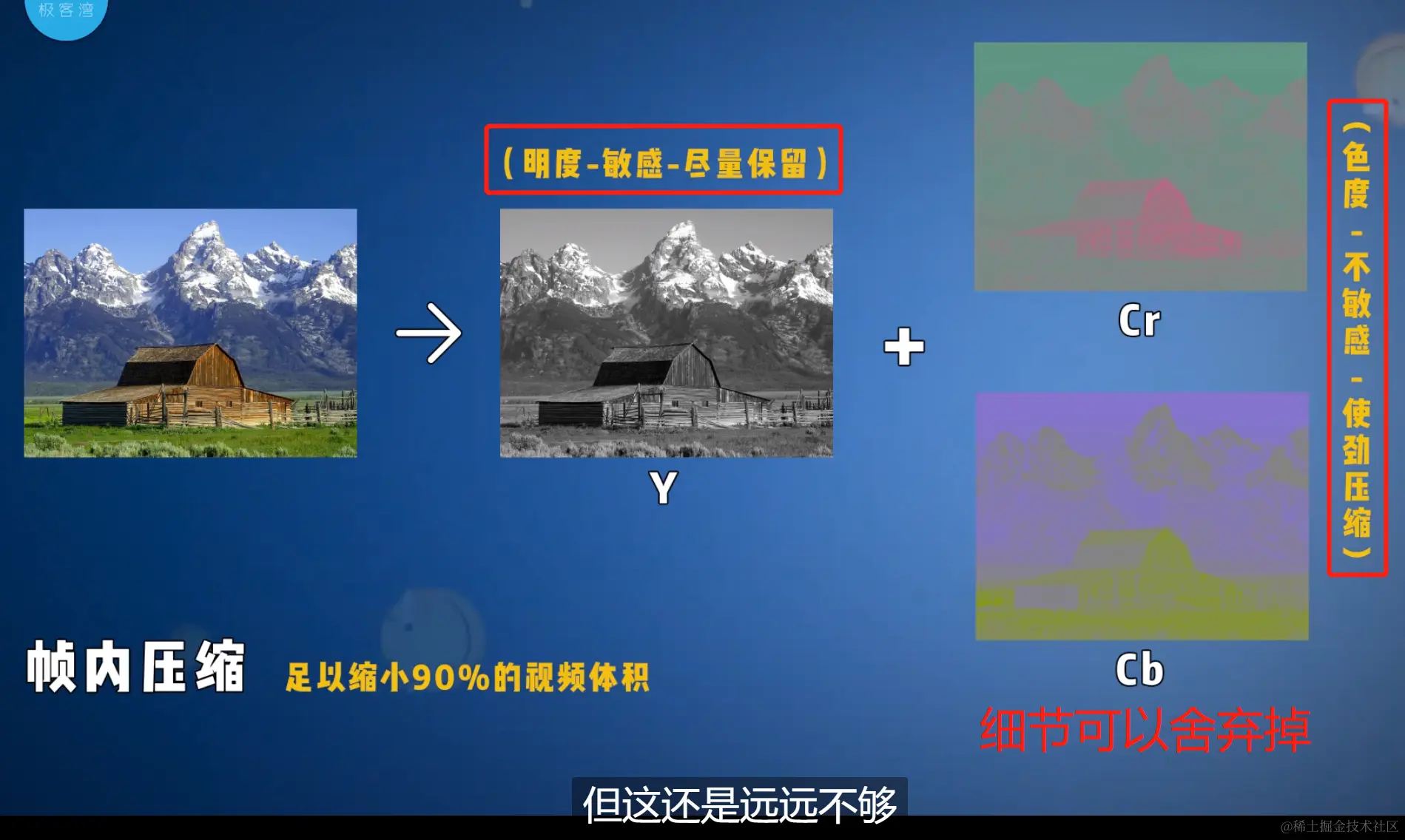

帧内压缩理论:
- 1.相邻像素差别不大,有宏块预测的基础
- 2.人眼对亮度的敏感超过色度
- 3.yuv分开存储,利于压缩
宏块预测有9种模式

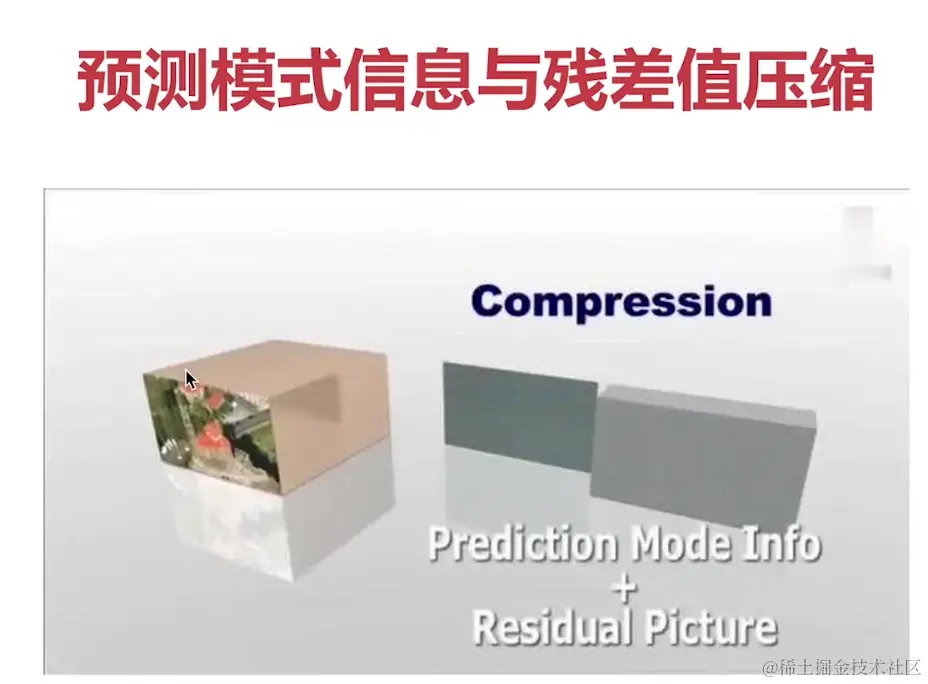

残差值 = 原始图像 - 预测出的图像
压缩时,预测图象压缩+残差值压缩(补偿残差);主要用在帧内压缩
运动补偿:在解码时将残差值的影响考虑在内
运动估计:根据宏块匹配的手段找到运动矢量的过程称运动估计
宏块查找:目的是找到宏块的运动轨迹(运动矢量)
宏块查找算法:
三步搜索二位对数搜索四步搜索钻石搜索

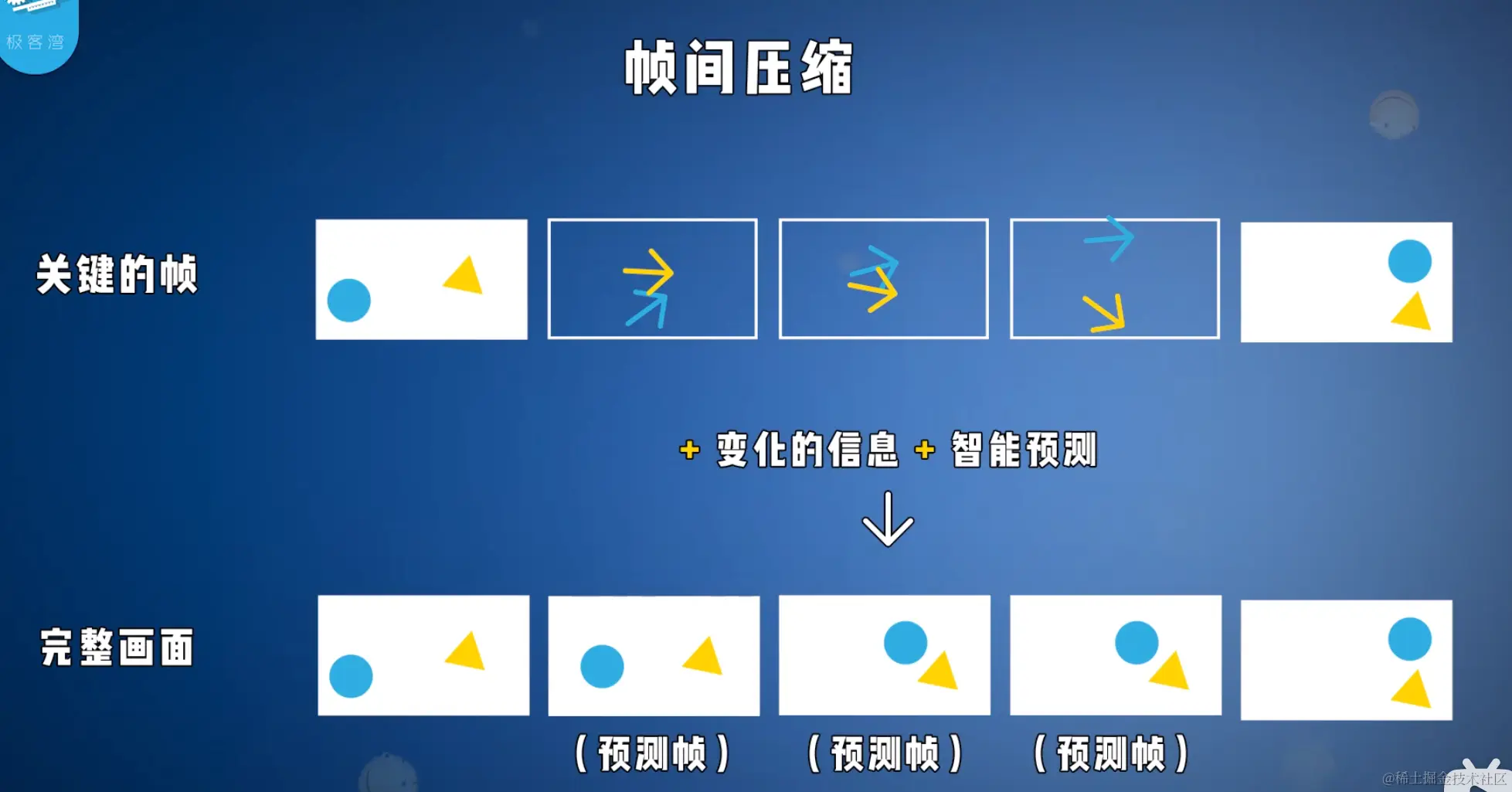

压缩编码的主要手段是:运动矢量+补偿压缩(残差值补偿),图像还原的原理也是依据这两点
花屏,马赛克原因:GOP中丢帧(主要丢失的是P,B帧,运动矢量,残差值也丢失)
花屏的兄弟-卡顿:当GOP丢帧时,就丢弃掉GOP内所有帧,直到下一个GOP的IDR帧到来;这种情况的刷新周期就取决于IDR帧间隔(I帧间隔) 卡顿和花屏不能兼得,互斥关系
无损压缩示意图

stateDiagram-v2
图像矩阵 --> 数据集中在矩阵中的一角 : DCT变换
数据集中在矩阵中的一角 --> 压缩后图像 : vlc压缩,mpeg2,类似哈夫曼算法,高频数据短编码
数据集中在矩阵中的一角 --> 压缩后图像 : CABAC,h264

graph LR
图像矩阵 --DCT变换-->

矩阵,数据集中在矩阵中的一角
--vlc压缩,mpeg2,类似哈夫曼算法,高频数据短编码-->
压缩后图像

矩阵,数据集中在矩阵中的一角
--CABAC,h264-->
压缩后图像

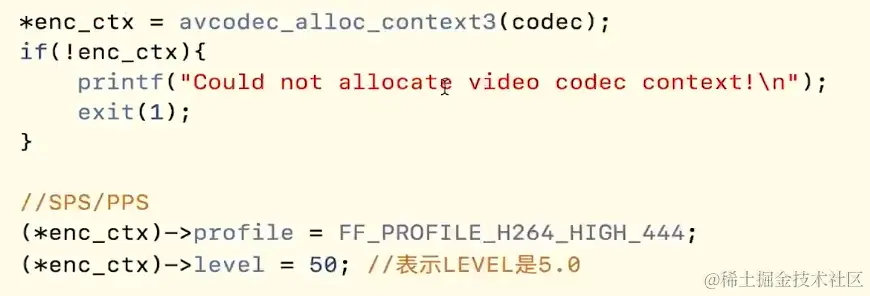

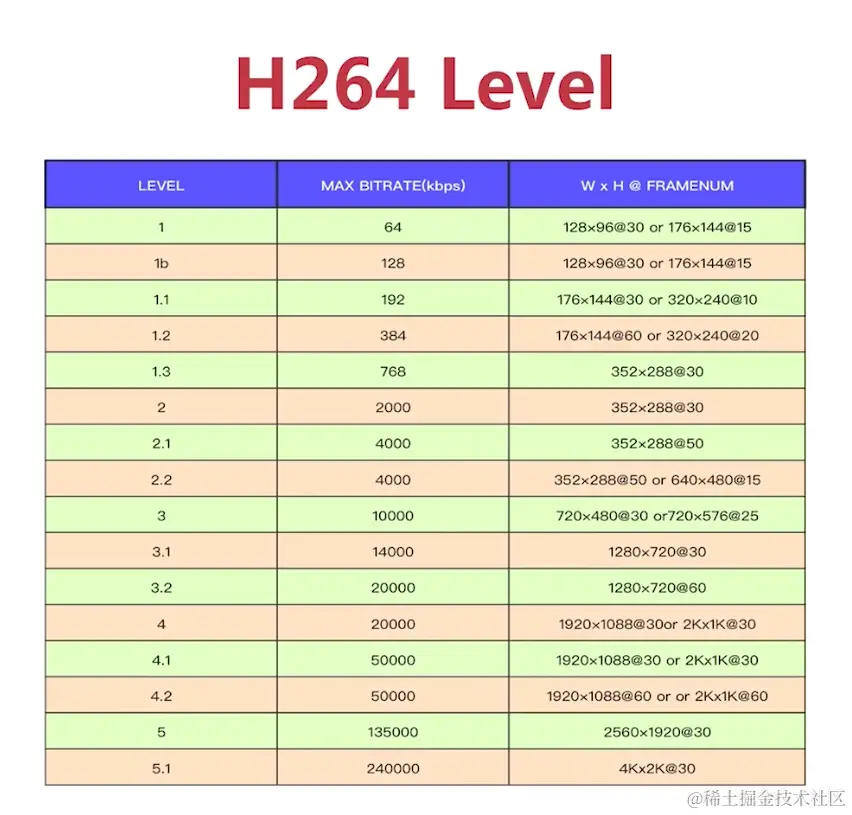

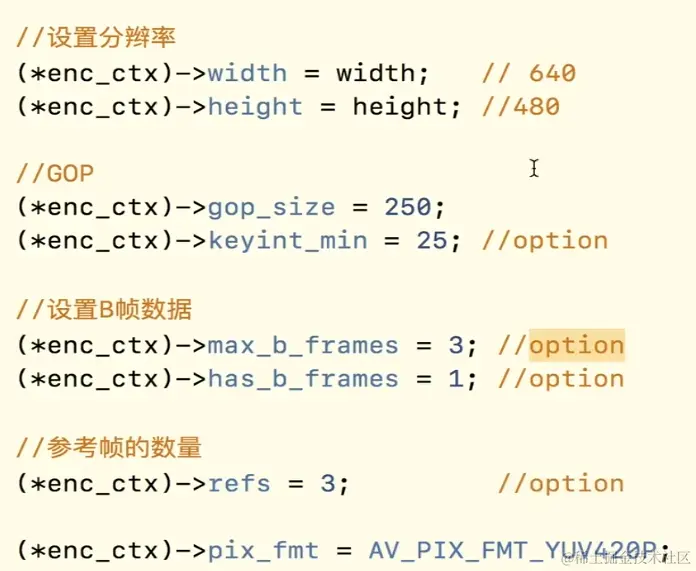

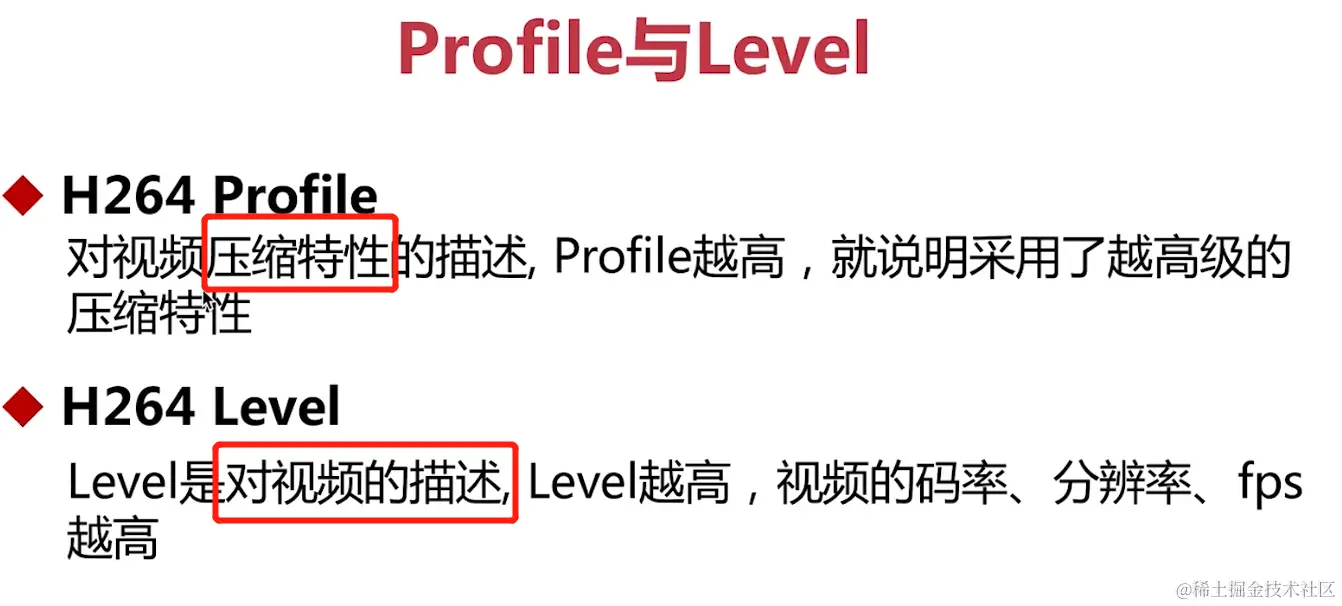

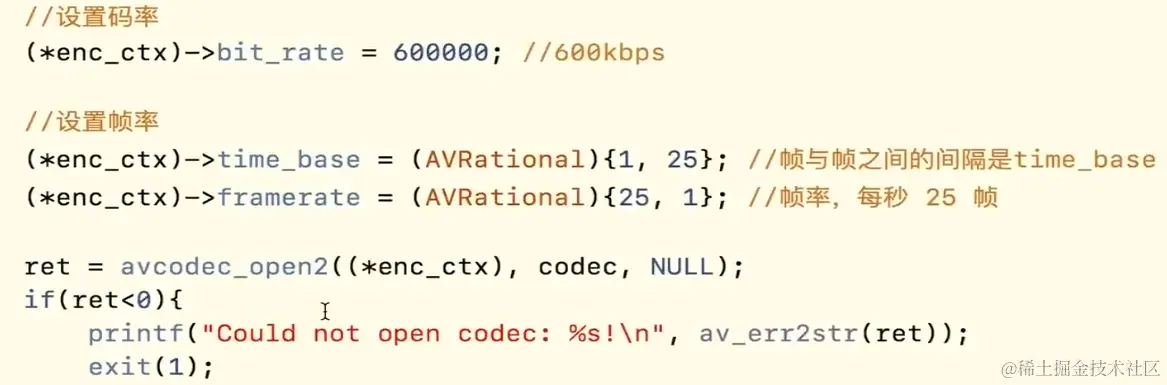

ffmpeg_h264编码器参数设置

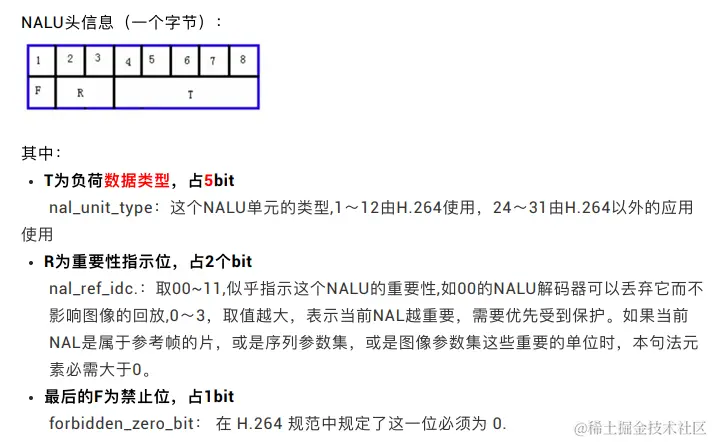

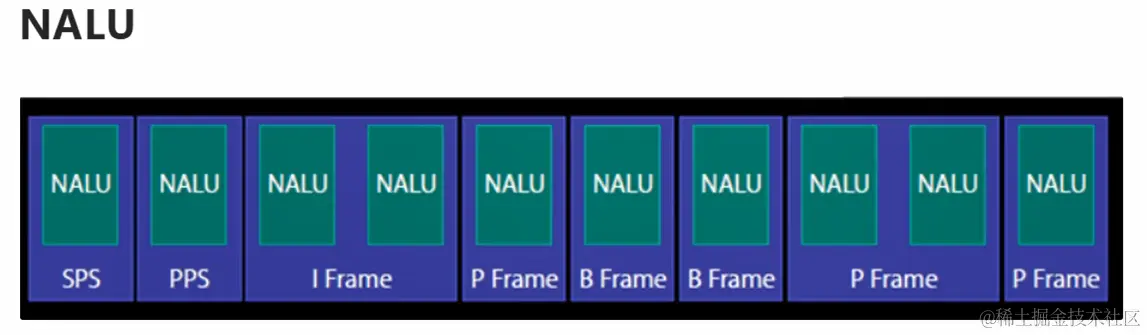

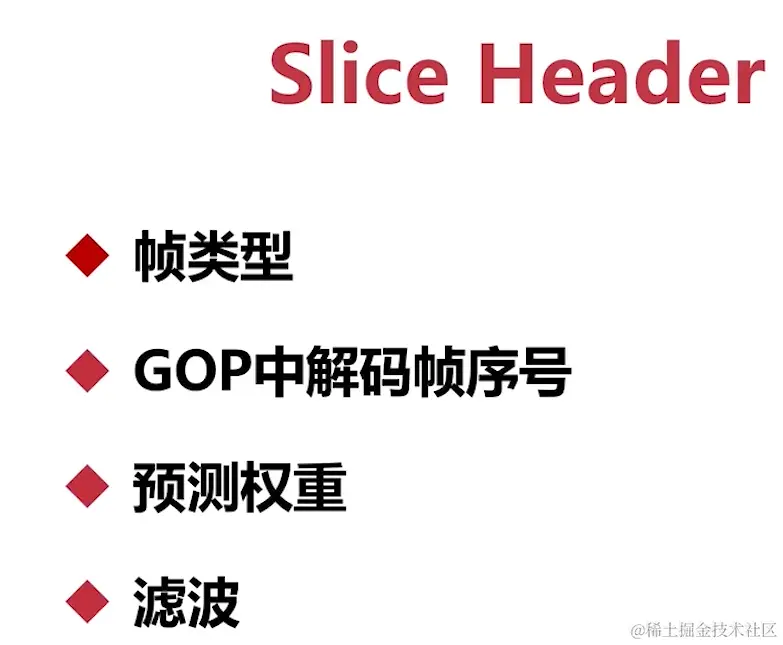

`nalu`

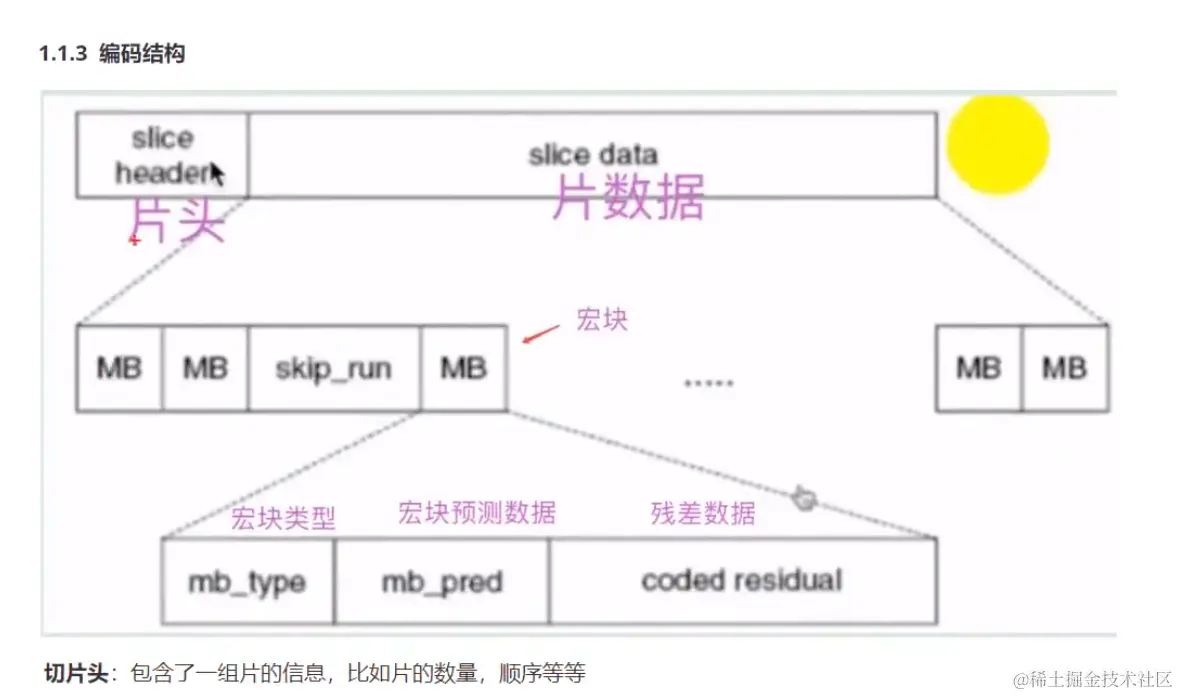

视频编码_编码结构.png 视频编码_编码结构1.png

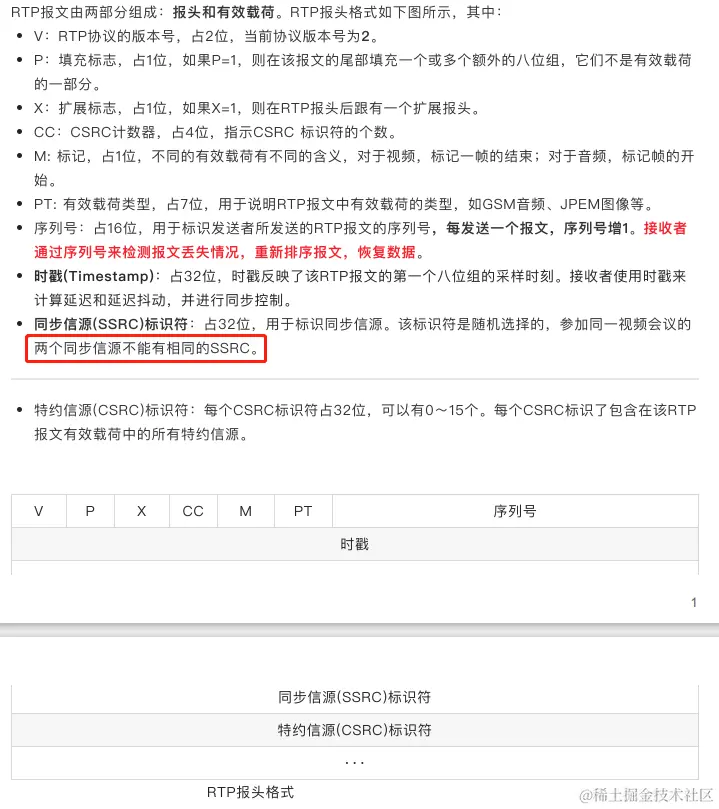

rtp header

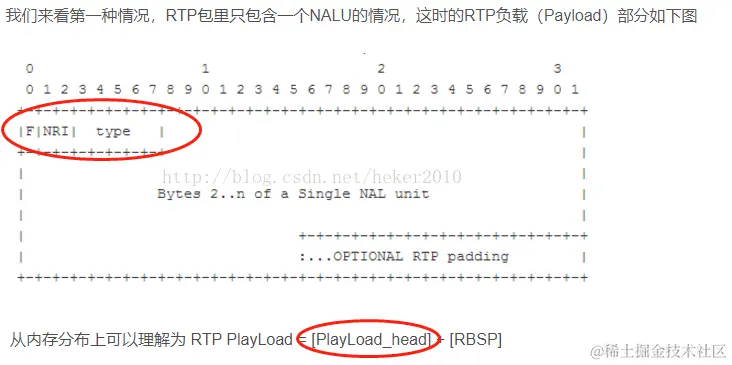

rtp单包封装nalu,rtp payload 表示
rtp多包封装nalu,rtp payload 表示
大nalu 在 rtp 分包模式下(注意,与单包模式的区别):(153条消息) NALU数据打RTP包流程详解_谁便取名好难的博客-CSDN博客_nalu数据
NALU 的常见问题汇总-ZigZagSin (zzsin.com)
=======================================================================

读乔帮主 `h264` 编码博客

nalu 中的 slice 和 IDR 帧的对应:www.zzsin.com/article/avc…

大部分情况下，一个 slice 就是一帧
这就是为什么 IDR 帧通常只在流媒体格式（RTMP，RTP）中被强调，而在类似 MP4 之类的储存格式中，因为不必担心丢包等，所以往往只有开头一个 IDR 帧。

`slice` 是什么?www.zzsin.com/article/sli…

`slice`是否就是帧:www.zzsin.com/article/sli…

点出了slice, 帧, 宏块间的关系 首先要讲明白一点，那就是 Slice 不是帧。我们经常在博客中看到一些说法，例如：这个 NALU 是一个 I 帧，这个 NALU 是一个 P 帧。其实这些说法严格意义上来说都是不太对的。
在编码的时候，一帧图像首先会被分割成若干宏块，然后对每个宏块进行编码压缩，之后，会将宏块写入到 Slice 里面，最后再加上一些修饰变成 NALU。
这个过程中有一点要注意，那就是一帧图像产生宏块，不一定要写到一个 Slice 里面。
可以看到 slice_type 规定了 slice 的类型，这也解释了之前的一些误区。有人说根据 NALU 的类型就能判读是 I Slice 还是 P Slice 还是 B Slice。其实是错误的，要判断这些必须要读到 slice_type 才行。

帧内编码,帧内预测:www.zzsin.com/article/int…

www.zzsin.com/article/pre…

=================================================================================

协议与传输

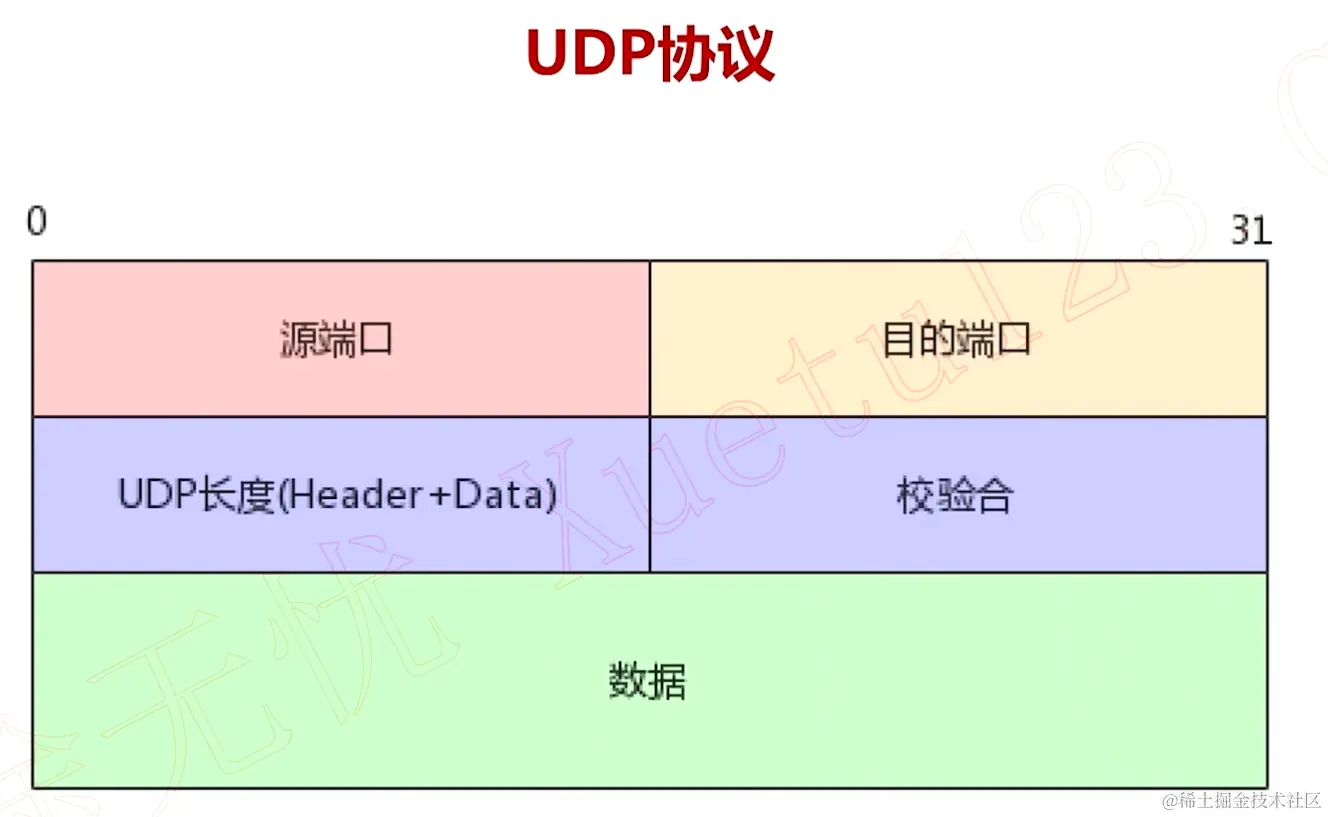

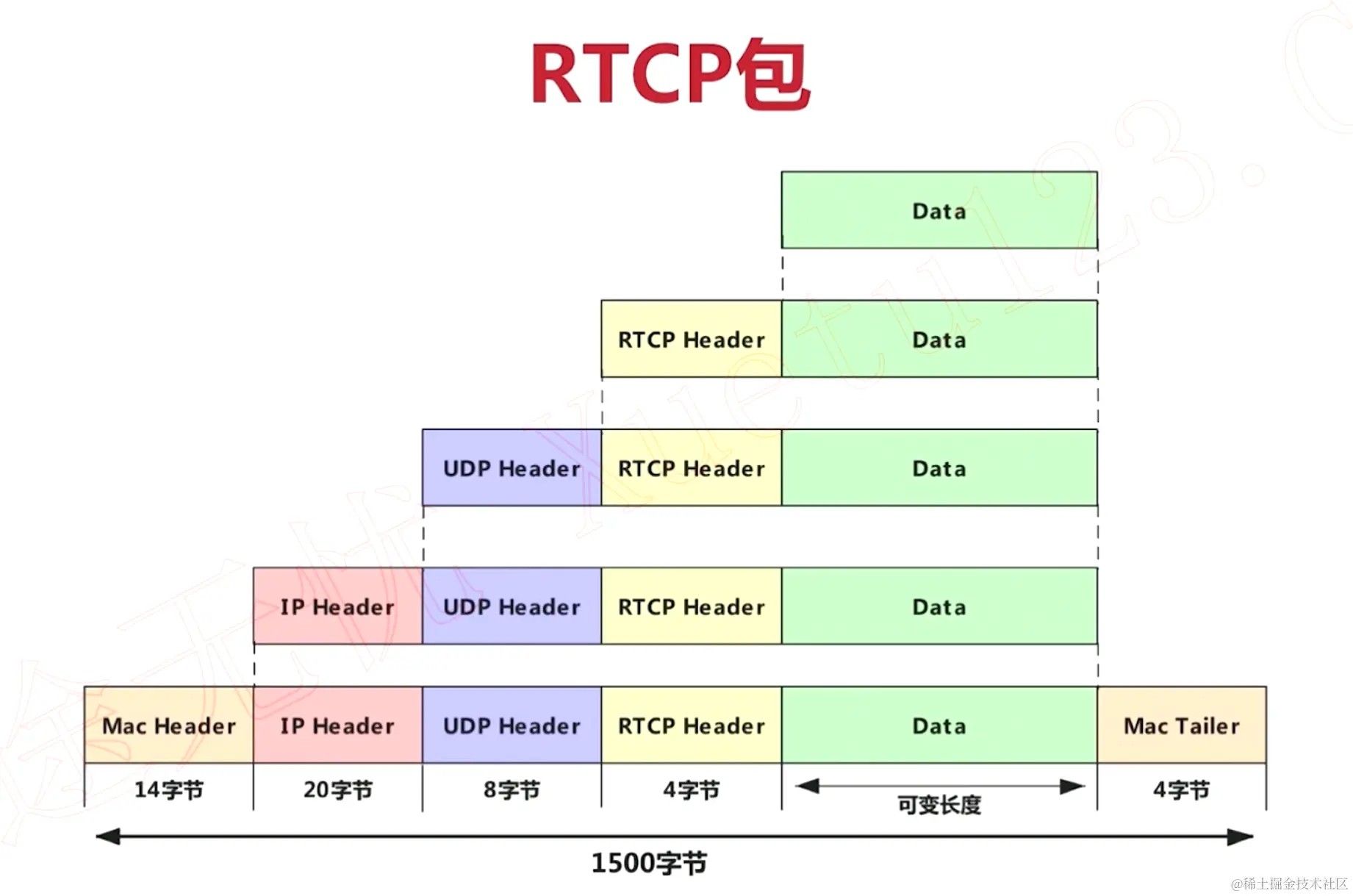

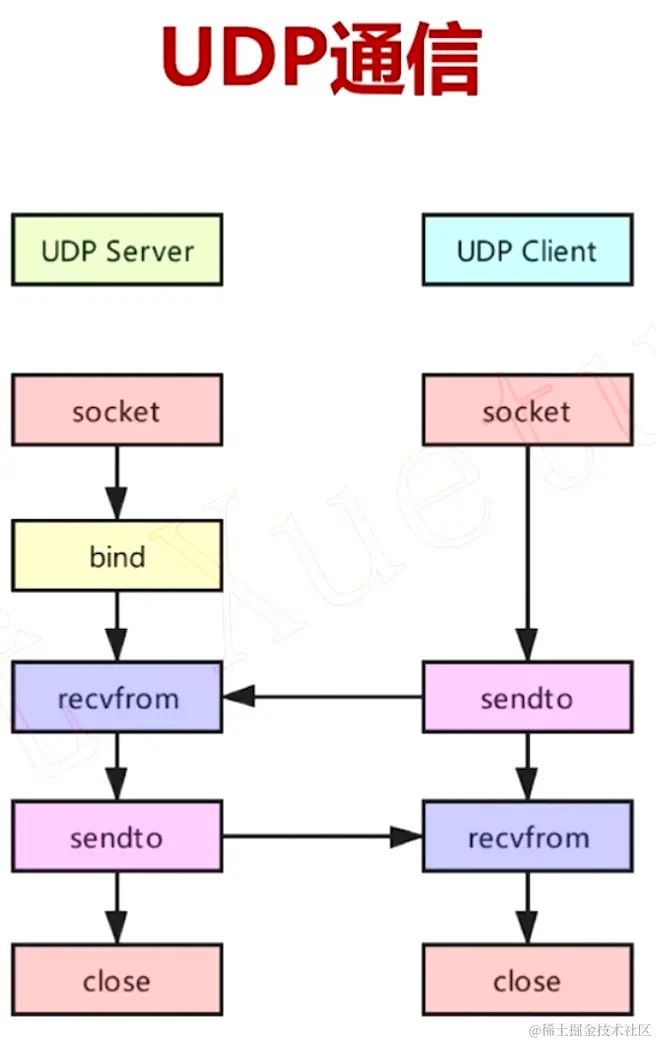

`udp` `rtp` `rtcp`


rtp打包nalu参考:FFmpeg学习（六）H264流媒体协议解析 - 山上有风景 - 博客园 (cnblogs.com)


`rtmp`

参考干货:RTMP 协议：为什么直播推流协议都爱用它？丨音视频基础 (qq.com)

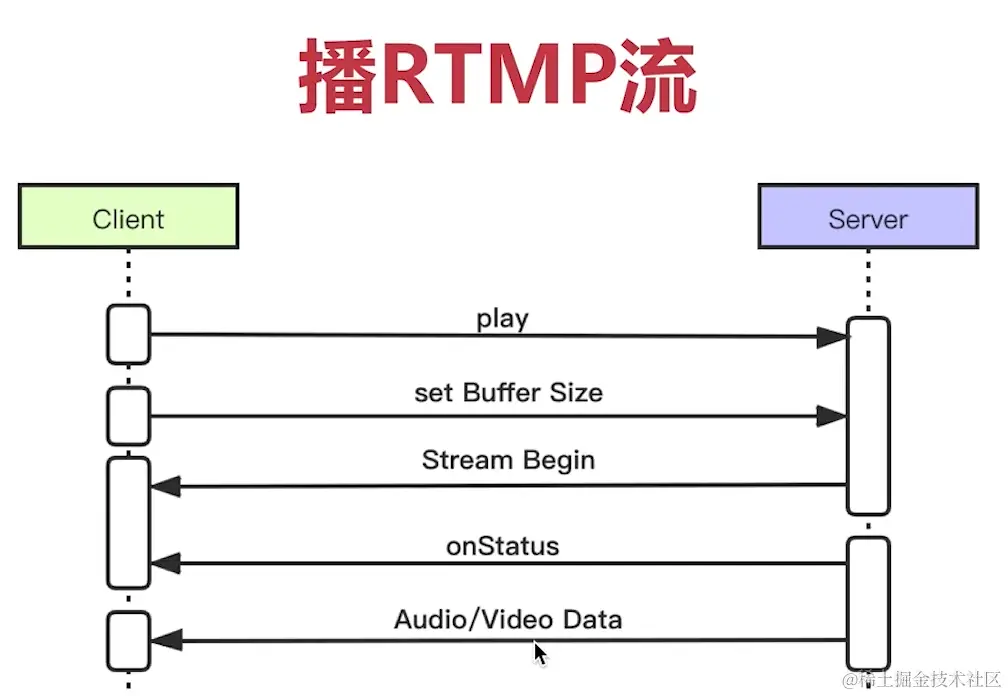

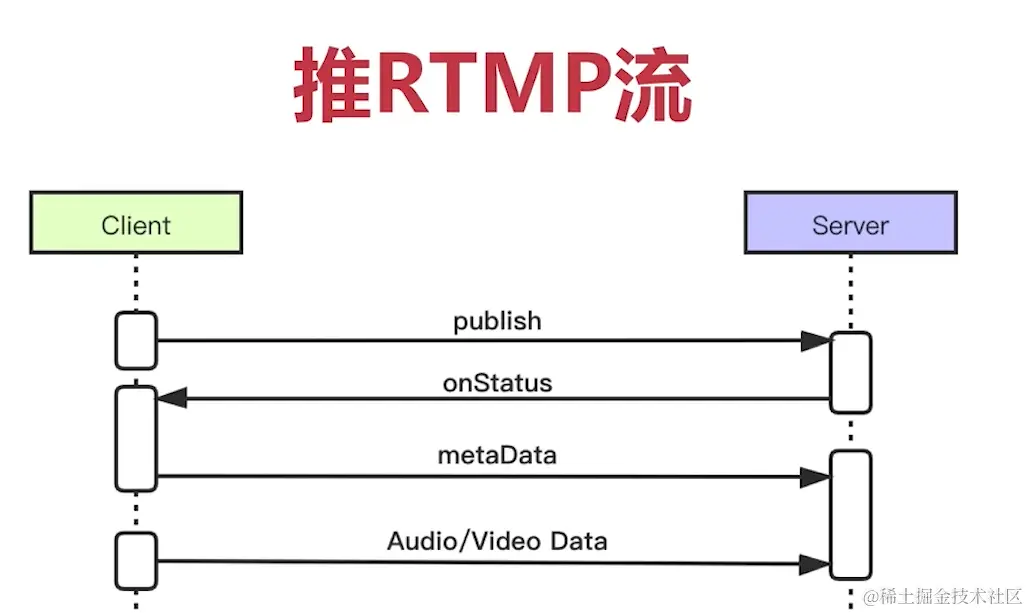

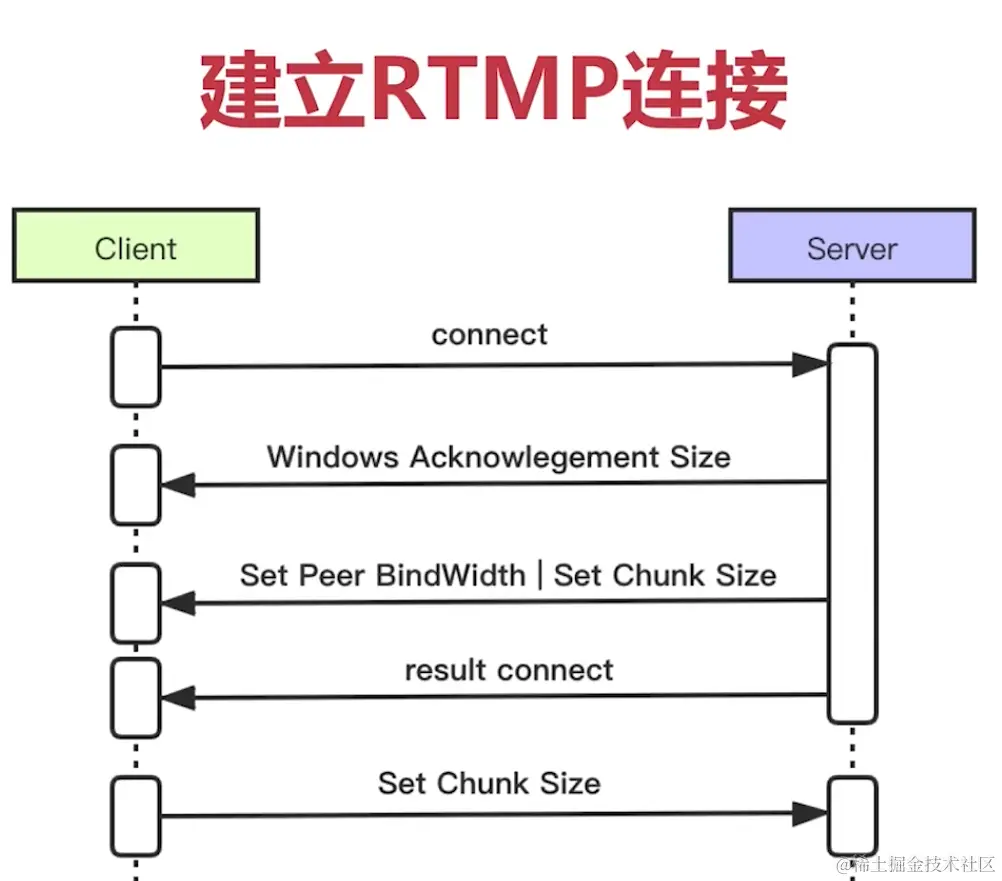

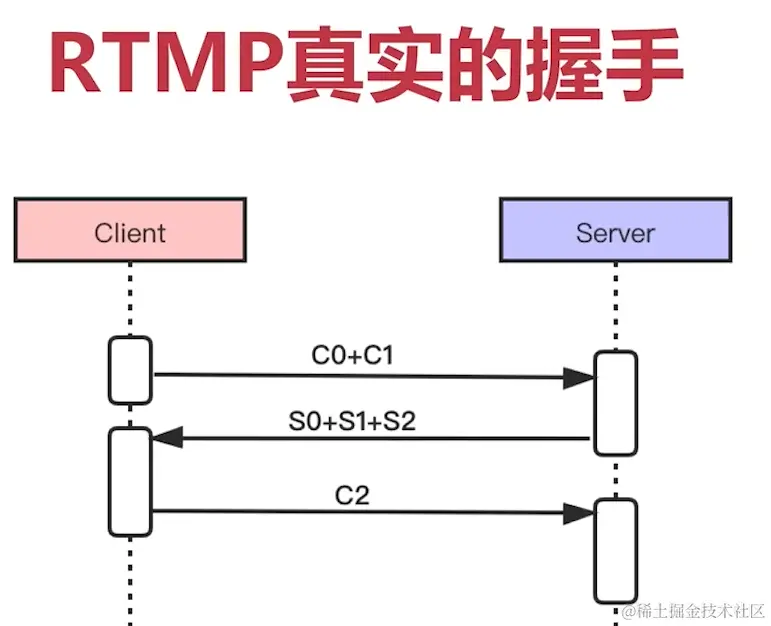

rtmps与c端的交互过程是比较复杂的,上面是chunk的格式,chunk之上是消息,消息.服务于数据封装，是 RTMP 协议中的基本数据单元；块，服务于网络传输
通过这种分层的设计，就可以将大的消息（Message）数据分包成小的块（Chunk）通过网络来进行传输，这个也是 RTMP 能够实现降低延时的核心原因下面介绍rtmp 消息格式

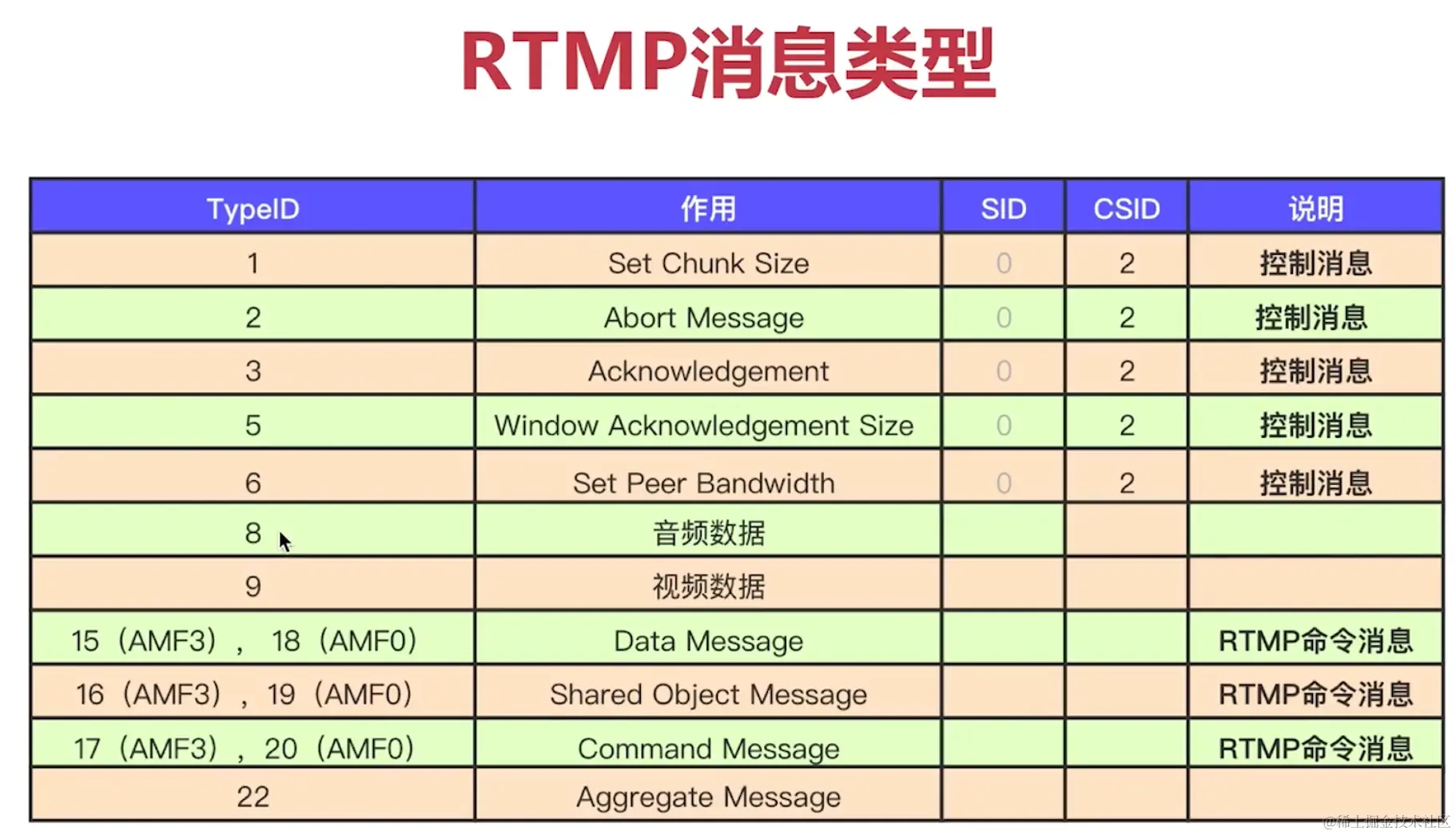

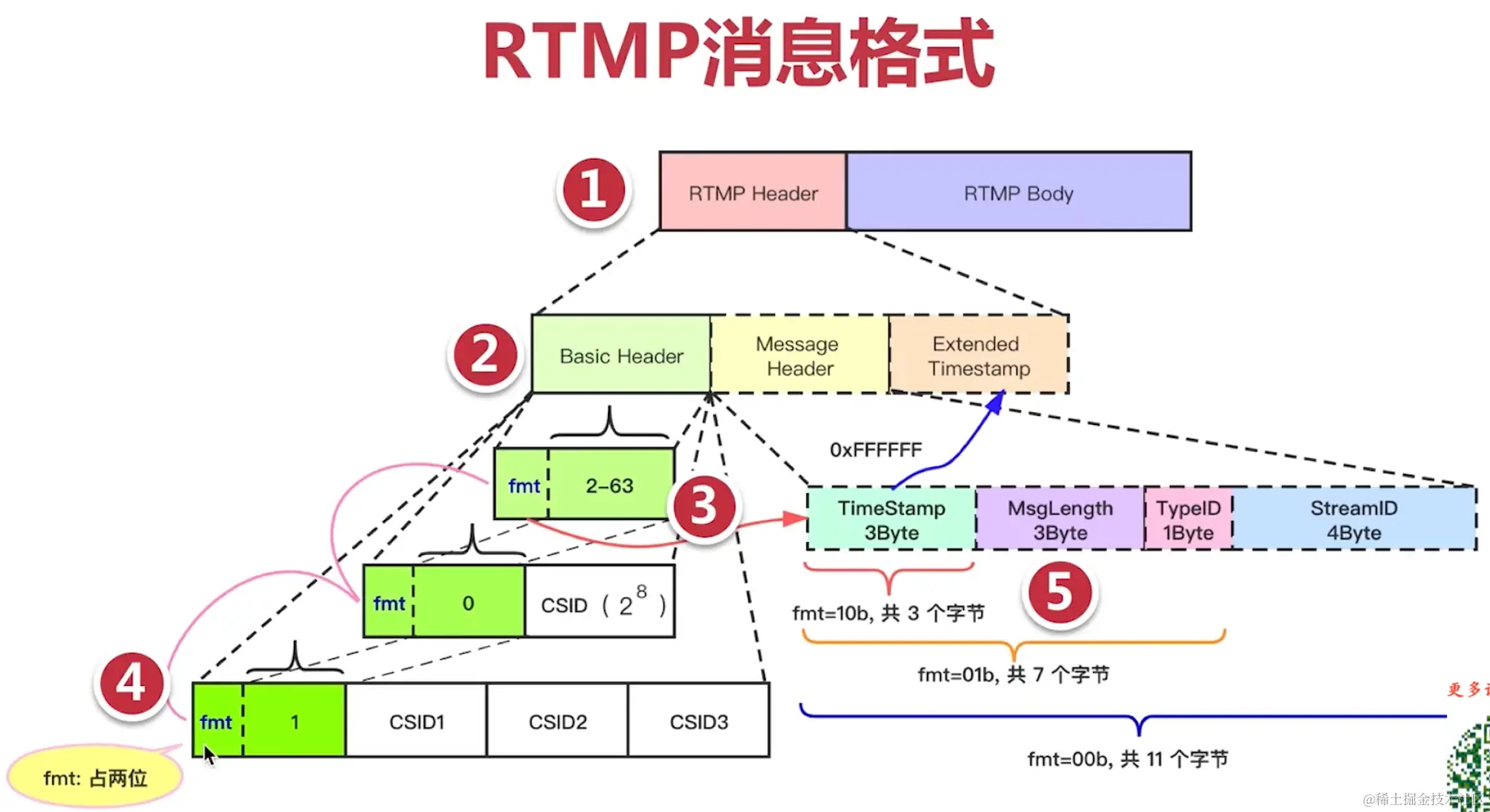

rtmp消息格式

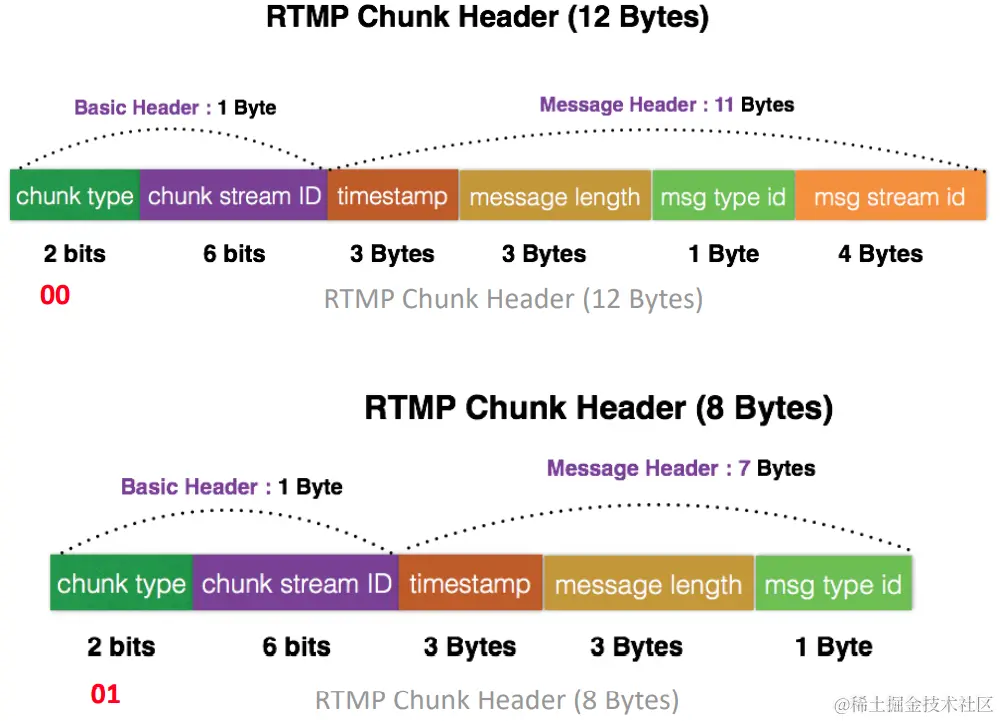

rtmp chunk(并不是消息格式,再次确认 )
fmt 两个bit， 00(metadata 和流刚开始时的绝对时间戳，音视频帧 ) 01（大多数情况） 11 三类是最常见的类型
rtmp就是在下面的tag data

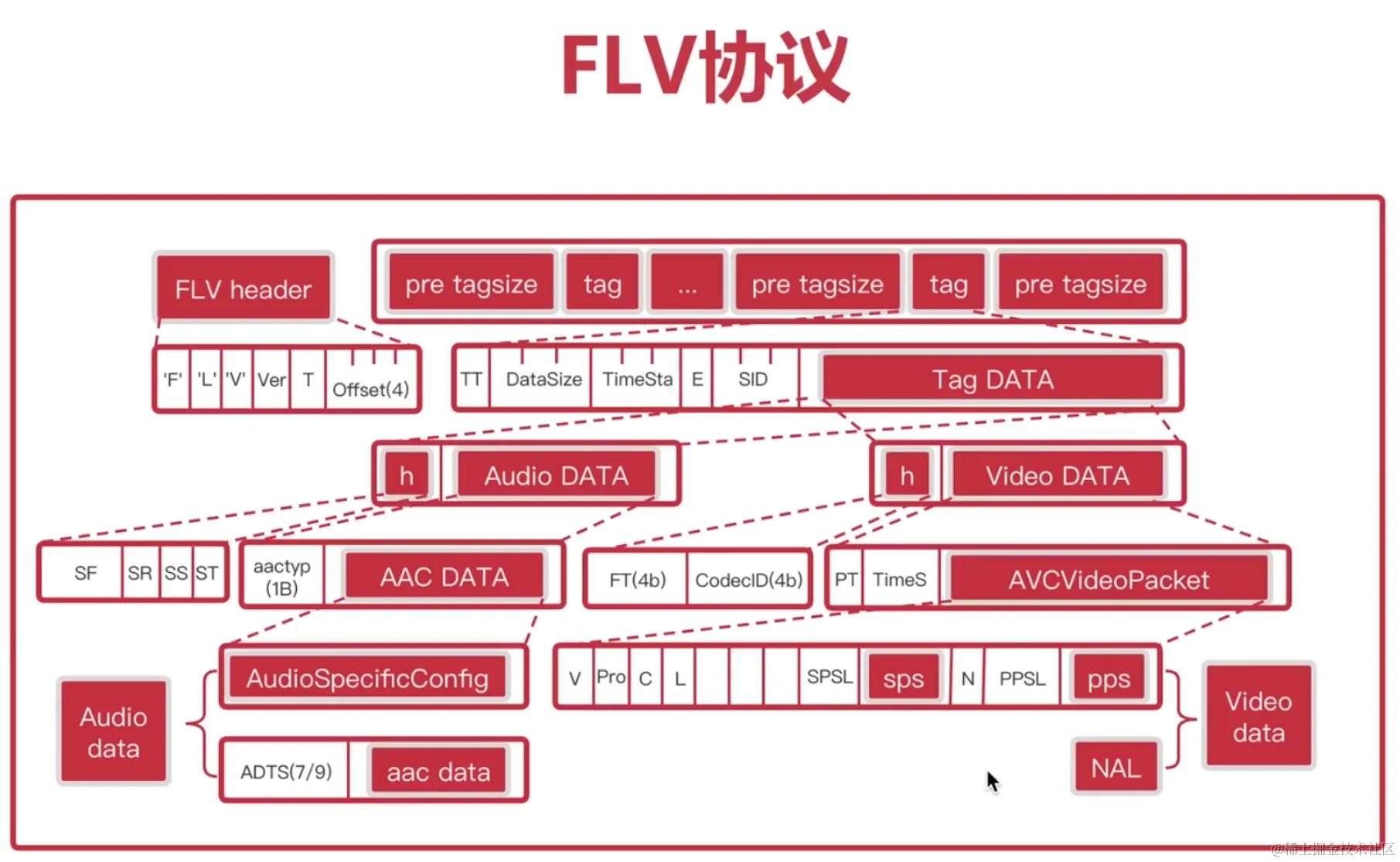

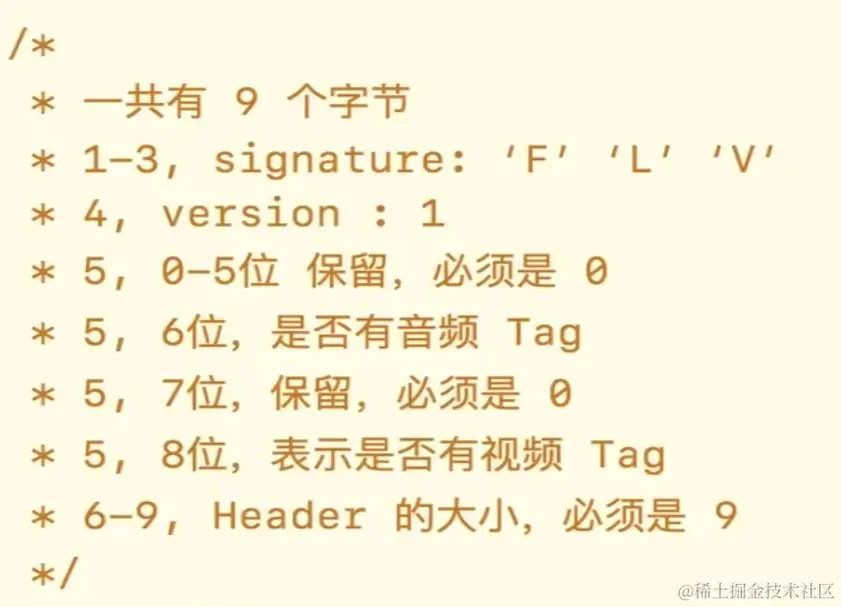

flv_header

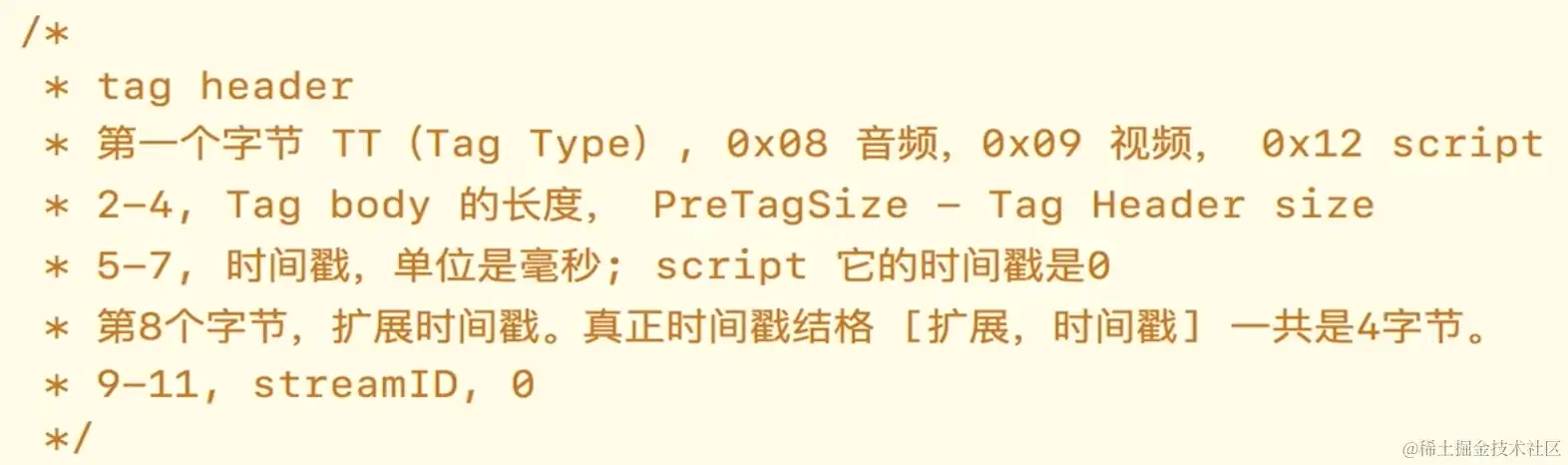

tag_header

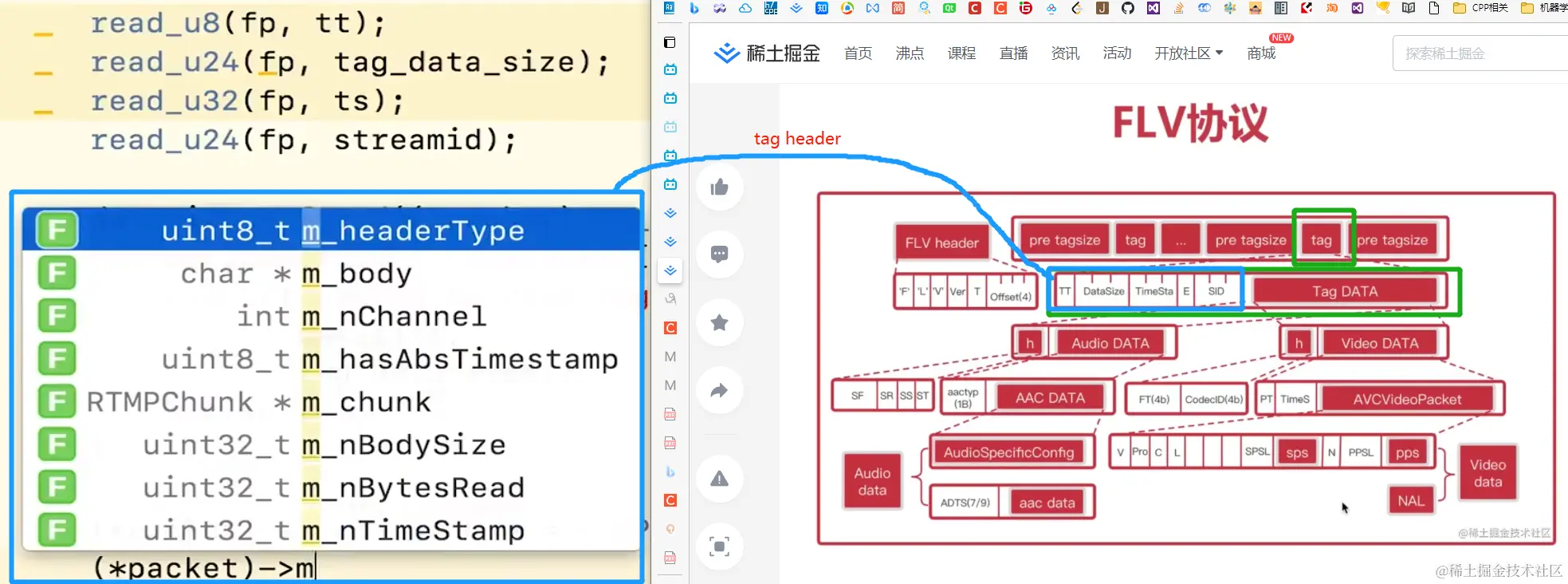

librtmp转载packet(librtmp中的数据结构)
rtmp参考:mp.weixin.qq.com/s?__biz=MjM…
通常的协议的实现会给不同类型的消息赋予不同的优先级，当传输能力受到限制时它会影响消息下层流发送的队列顺序。
问题：因为一个流当中可以交错传输多种消息类型的Chunk，那么多个Chunk怎么标记同属于同一类Message的呢？
答案：是通过Chunk Stream ID区分的，同一个Chunk Stream ID 必然属于同一个Message
chunk stream id (chunk中的字段)表明该 chunk 是从哪个 message 中切分出来的
msg type id (chunk有这个字段,区分负载的音视频数据类型), 如视频为9或音频为8
Message StreamID (RTMP Message, chunk都有这个字段)是音视频流的唯一ID, 一路流如果既有音频包又有视频包，那么这路流音频包的StreamID和他视频包的StreamID相同
RTMP流中视频和音频拥有单独的Chunk Stream ID 比如音频的cs id=20，视频的cs id=21。
默认的Chunk Size（Chunk data 部分）是128字节
RTMP Chunk Header-为什么存在不同长度？ 一般情况下，msg stream id是不会变的，所以针对视频或音频，除了第一个RTMP Chunk Header是12Bytes的，后续即可采用8Bytes 的。（5.3. Chunking）如果消息的长度(message length)和类型(msg type id, 如视频为9或音频为8)又相同，即可将这两部分也省去，RTMP Chunk Header采用 4Bytes类型的。如果当前Chunk与之前的Chunk相比, msg stream id相同，msg type id相同，message length相同，而且都属于同一个消息(由同一个 Message切割成)，这类Chunk的时间戳(timestamp)也是相同的，故后续的也可以省去，RTMP Chunk Header采用1 Byte类型的。当Chunk Size足够大时(一般不这么干)，此时所有的Message都只能相应切割成一个Chunk，该Chunk仅msg stream id相同。此时基本上除了第一个Chunk的Header是12Bytes外，其它所有Chunk的Header都是8Bytes
带宽和一帧数据量来估算传输耗时，大致评估出带宽
如果一帧1080P I帧数据量为244KBytes，假设带宽为10Mbit/s，传输一帧的耗时为： 24410248/(1010241024) = 0.190625秒=190毫秒假如要实时传输25帧的I帧文件，即允许每帧传输最大耗时为40毫秒，需要带宽47.65625Mbit，这还没包括传输中的ACK数据。所以要把一帧切成Chunk 来传输，确保一些比较小的帧（音频帧，控制帧）能及时传到
RTMP Chunk Stream层级没有优先级的划分，而是在高层次Message stream提供优先级的划分。注：5. RTMP Chunk Stream 不同类型的消息会被分配不同的优先级，当网络传输能力受限时，优先级用来控制消息在网络底层的排队顺序。比如当客户端网络不佳时，流媒体服务器可能会选择丢弃视频消息，以保证音频消息可及时送达客户端
有人用wireshark转包分析发现，rtmp流的chunk视频流(或音频流)除第一个视频时间戳为绝对时间戳外，后续的时间戳均为timestamp delta，即当前时间戳与上一个时间戳的差值。
比如帧率为25帧/秒的视频流，timestamp delta基本上都为40ms
通常情况下，Chunk的时间戳(包括绝对时间戳和Timestamp delta) 是3个字节。但时间戳值(比如时间戳差值ts delta)超过0xFFFFFF时，启用Extended Timestamp(4个字节) 来表示时间戳。通常情况下 -- 3字节

=======================================================================================

lichao `ffmpeg` 精讲

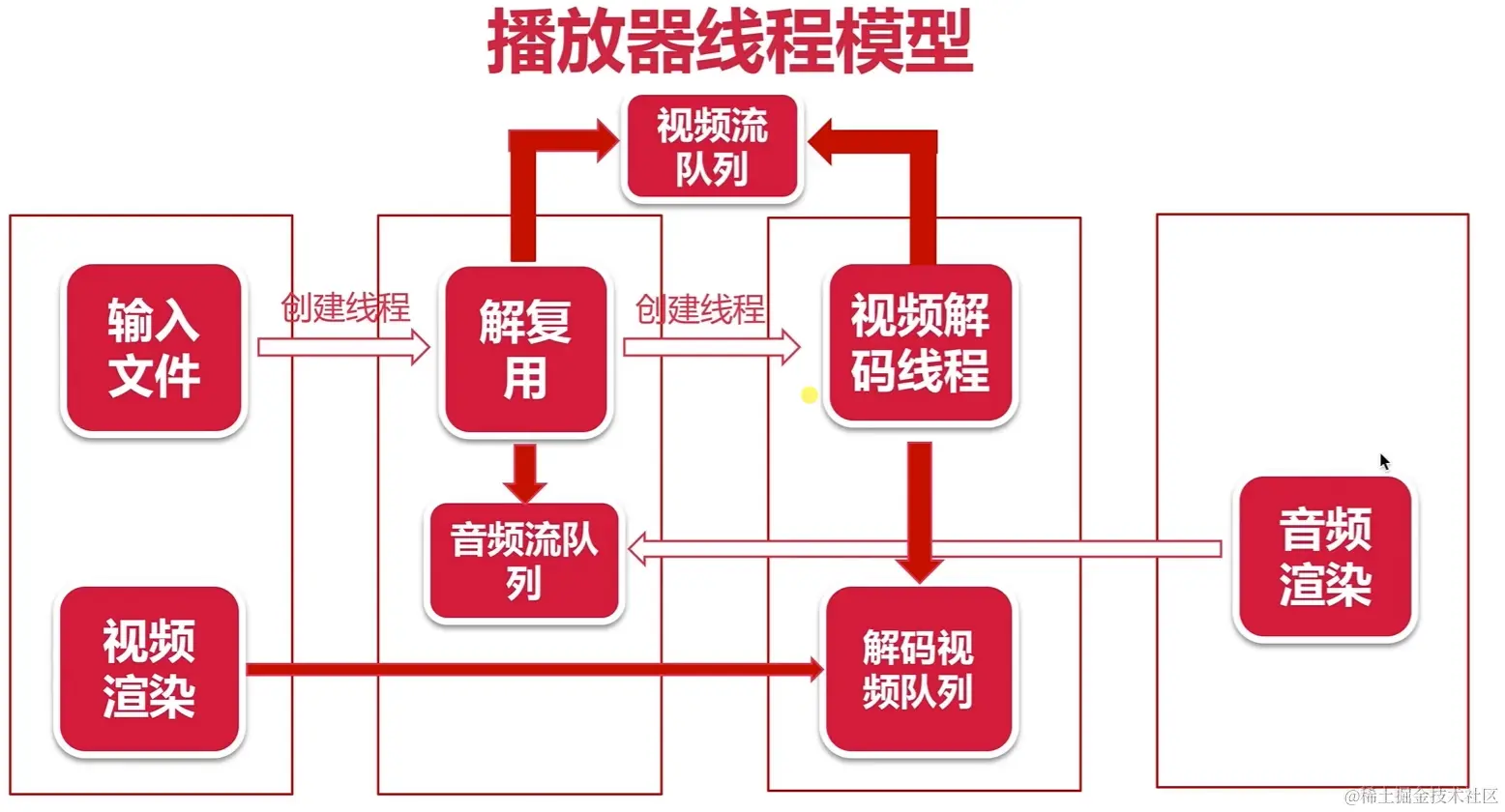

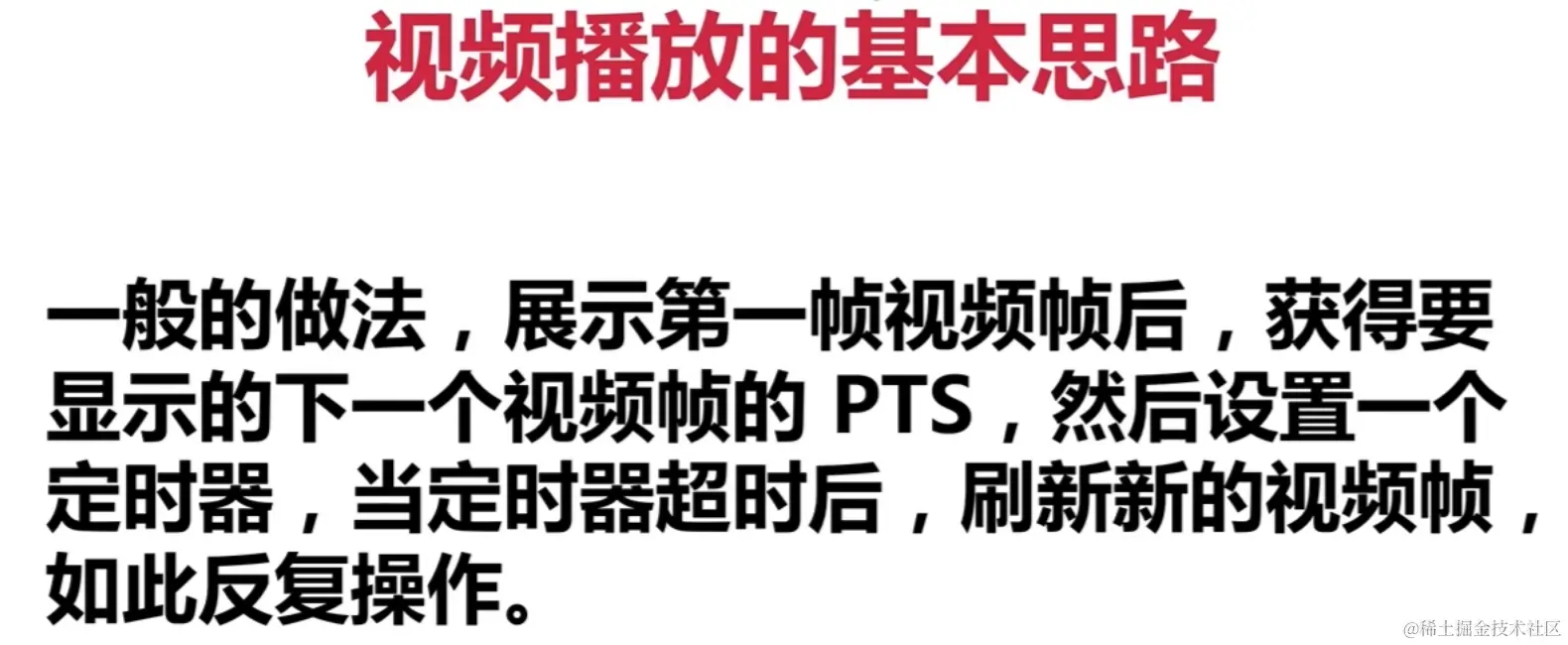

播放器线程模型

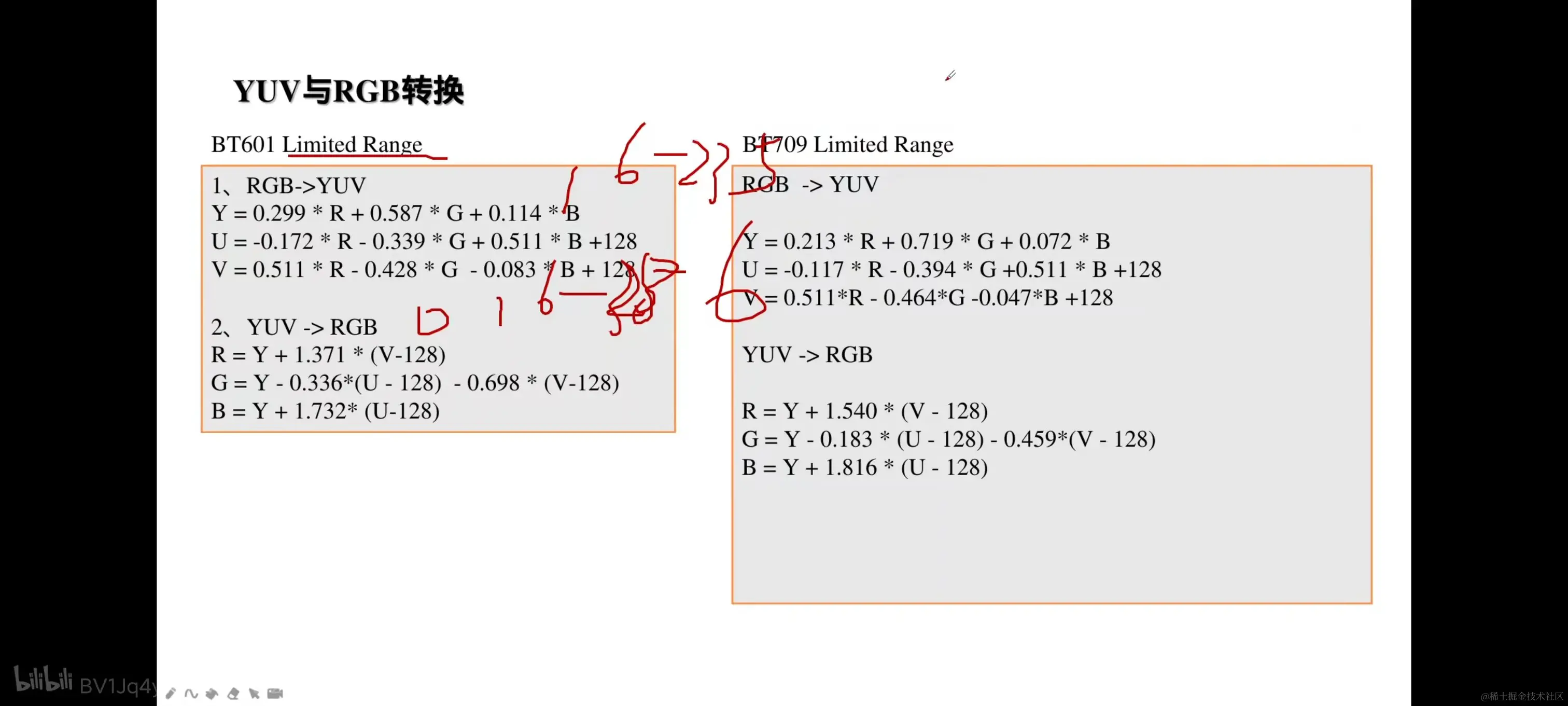

yuv nv12 bgr 内存模型,颜色空间

blog.csdn.net/byhook/arti…

=======================================================================

命令行

ffplay -pixel_format nv12  -f rawvideo -video_size 1920x1080  /mnt/sdb1/Projects/sdc/pre_post0.yuv

========================================================================

常用推流格式

值得参考:www.cnblogs.com/remember-fo…

linux 桌面流推到 rtsp 服务器上

ffmpeg -video_size 1920x1080 -f x11grab -i :0.0 -framerate 25 -vcodec libx264 -rtsp_transport tcp -pix_fmt yuv420p -f rtsp rtsp://192.168.2.66/sivid

windows 桌面流推到 rtsp 服务器上

ffmpeg -f gdigrab -i desktop -vcodec libx264 -preset ultrafast -framerate 25 -vcodec libx264 -rtsp_transport tcp -pix_fmt yuv420p -f rtsp rtsp://10.10.1.119:554/zhou

推到zlmediakit

ffmpeg -f gdigrab -i desktop -vcodec libx264 -preset ultrafast -framerate 25 -vcodec libx264 -rtsp_transport tcp -pix_fmt yuv420p -f rtsp rtsp://10.10.1.209:554/live/zhou

windows 桌面推流到 rtmp 服务器上

ffmpeg -f gdigrab -i desktop -vcodec libx264 -preset ultrafast -framerate 25 -vcodec libx264  -pix_fmt yuv420p -f flv rtmp://10.10.1.189:1935/live/test/zhou2

推到zlmediakit

ffmpeg -f gdigrab -i desktop -vcodec libx264 -preset ultrafast -framerate 25 -vcodec libx264  -pix_fmt yuv420p -f flv rtmp://10.10.1.209:1935/live/test/zhou1

mp4文件推到 rtmp 服务器

ffmpeg -re -stream_loop -1 -i ./铁路覆盖3_crop.mp4 -vcodec libx264 -x264opts keyint=25 -an -f flv -y rtmp://10.10.1.209/live/zhou1

windows 推单屏到 easyDarwin rtsp

ffmpeg -video_size 1920x1080 -f gdigrab -i desktop  -vcodec libx264 -preset ultrafast -framerate 25 -vcodec libx264 -rtsp_transport tcp -pix_fmt yuv420p -f rtsp rtsp://192.168.2.38:666/live/test

linux desktop to rtsp server, +1920 check one screen in two

# echo display hardware
echo $DISPLAY
# select one screen :1.0
ffmpeg -video_size 1920x1080 -f x11grab -i :1.0+1920  -framerate 25 -vcodec libx264 -rtsp_transport tcp -pix_fmt yuv420p -f rtsp rtsp://10.10.1.189/zhou1

推到内网darwin服务器

ffmpeg -f gdigrab -i desktop -vcodec libx264 -preset ultrafast -framerate 25 -vcodec libx264 -rtsp_transport tcp -pix_fmt yuv420p -f rtsp rtsp://192.168.2.66/zhou

xiongmai

ffplay "rtsp://192.168.0.81:554/user=admin&password=&channel=0&stream=1.sdp?real_stream"

dahua:

ffplay "rtsp://admin:admin2019@192.168.0.123:554/cam/realmonitor?channel=1&subtype=0"
dahua:ffplay "rtsp://admin:admin123456@192.168.0.108:554/cam/realmonitor?channel=1&subtype=0"

高德:

ffplay "rtsp://admin:admin2019@192.168.0.30:554/cam/realmonitor?channel=1&subtype=0"

艾睿:

ffplay "rtsp://192.168.0.25:554/stream0"

其他一些测试的视频流

rtmp://58.200.131.2:1935/livetv/hunantv
http://ivi.bupt.edu.cn/hls/cctv7hd.m3u8
ffmpeg -re -i "rtsp://192.168.0.81:554/user=admin&password=&channel=0&stream=1.sdp?real_stream" -vcodec h264 -acodec aac -f rtsp -rtsp_transport tcp rtsp://127.0.0.1/live/test

//查看视频流参数
ffprobe -show_streams "rtsp://192.168.0.25:554/stream0"
ffprobe -show_format "rtsp://192.168.0.25:554/stream0"
ffprobe -i "rtsp://192.168.0.25:554/stream0"

博客对此解释很详细
www.cnblogs.com/viruscih/ar…

xiongmai相机推向nginx服务器

ffmpeg -i "rtsp://192.168.0.86:554/user=admin&password=&channel=0&stream=1.sdp?real_stream" -c copy -flvflags no_duration_filesize -f flv rtmp://www.z-coding.com.cn/live/zhimakeji192.168.0.86

读取nginx-rtmp视频流

ffplay "http://www.z-coding.com.cn:8088/live?app=live&stream=zhimakeji192.168.0.85"

xiongmai相机推向ZLMediaServer

ffmpeg -i "rtsp://192.168.0.93:554/user=admin&password=&channel=0&stream=1.sdp?real_stream"  -c copy -f rtsp -rtsp_transport udp rtsp://192.168.0.41:554/live/stream0

艾睿相机视频流推向MediaServer

ffmpeg -i "rtsp://192.168.0.25:554/stream0" -c copy -f rtsp -rtsp_transport udp rtsp://192.168.0.41:554/live/stream0

持续运行的bat

:run
ffmpeg -i "rtsp://192.168.0.93:554/user=admin&password=&channel=0&stream=1.sdp?real_stream"  -c copy -f rtsp -rtsp_transport udp rtsp://192.168.0.41:554/live/stream0
goto run

或者

:start
ffmpeg -i "rtsp://192.168.0.93:554/user=admin&password=&channel=0&stream=1.sdp?real_stream"  -c copy -f rtsp -rtsp_transport udp rtsp://192.168.0.41:554/live/stream0
run start

将大华相机的h264裸流,不封装以udp格式推向ZLmediaKit服务器,注意-f输出格式,可指定成flv, udp可换作tcp

ffmpeg -i "rtsp://admin:admin2019@192.168.0.109:554/cam/realmonitor?channel=1&subtype=0" -c copy -f rtsp -rtsp_transport udp rtsp://192.168.0.57:554/live/z

本地视频文件以rtsp推到达尔文服务器

ffmpeg -re  -stream_loop -1 -i ./德州国鼎新型建材有限公司-4-车辆连续触发告警1.mp4  -vcodec copy -rtsp_transport tcp -f rtsp rtsp://10.10.1.189/zhou

自动推流脚本

#!/bin/bash
ffmpeg -re  -stream_loop -1 -i $1  -vcodec copy -rtsp_transport tcp -f rtsp rtsp://$2/zhou

ZLMediaServer保存.ts切片文件,供客户使用

在线播放.m3u8的网址:
m3u8视频在线播放器 (m3u8player.top)
视频源格式:
http://192.168.0.41/live/stream0/hls.m3u8
ZLMediaServer服务器下的文件格式
与MediaServer同级目录下 /www/live/stream0/*.m3u8

把mp4 flv文件放入http服务的根目录下即www目录下,测试下点播是否成功

# 首先,艾睿相机的视频流保存为.mp4
ffmpeg -y -i rtsp://192.168.0.41:554/live/stream0 -vcodec copy -f mp4 test.mp4

在http服务端下放有test.MP4和test.flv及hsl.m3u8的文件,测试前端能否播放,以下三个文件均能在前端加载出视频 --> 点播ok

mp4_play 前端原生支持mp4

<!DOCTYPE html>
<html>
<head>
<meta charset="utf-8">
<title>菜鸟教程(runoob.com)</title>
</head>
<body>
<object width="500" height="300" data="http://192.168.0.41/test.mp4"></object>
</body>
</html>

hls_play

<!DOCTYPE html>
<html>
    <head>
        <title>播放器</title>
    </head>
    <body>

		<script src="https://cdn.jsdelivr.net/hls.js/latest/hls.min.js"></script>
		<video id="video"></video>
		<script>
			if(Hls.isSupported()) {
				var video = document.getElementById('video');
				var hls = new Hls();
				hls.loadSource('http://192.168.0.41/live/stream0/hls.m3u8');
				hls.attachMedia(video);
				hls.on(Hls.Events.MANIFEST_PARSED,function() {
				video.play();
				});
			}
		</script>
    </body>
</html>

flv_player 需要在线加载flv.js

<!DOCTYPE html>
<html>

<head>
    <meta content="text/html; charset=utf-8" http-equiv="Content-Type">
    <title>flv.js demo</title>
    <style>
        .mainContainer {
    display: block;
    width: 1024px;
    margin-left: auto;
    margin-right: auto;
}

.urlInput {
    display: block;
    width: 100%;
    margin-left: auto;
    margin-right: auto;
    margin-top: 8px;
    margin-bottom: 8px;
}

.centeredVideo {
    display: block;
    width: 100%;
    height: 576px;
    margin-left: auto;
    margin-right: auto;
    margin-bottom: auto;
}

.controls {
    display: block;
    width: 100%;
    text-align: left;
    margin-left: auto;
    margin-right: auto;
}
    </style>
</head>

<body>
    <div class="mainContainer">
        <video id="videoElement" class="centeredVideo" controls autoplay width="1024" height="576">Your browser is too old which doesn't support HTML5 video.</video>
    </div>
    <br>
    <div class="controls">
        <!--<button onclick="flv_load()">加载</button>-->
        <button onclick="flv_start()">开始</button>
        <button onclick="flv_pause()">暂停</button>
        <button onclick="flv_destroy()">停止</button>
        <input style="width:100px" type="text" name="seekpoint" />
        <button onclick="flv_seekto()">跳转</button>
    </div>
    <script src="https://cdn.bootcdn.net/ajax/libs/flv.js/1.5.0/flv.js"></script>
    <script>
        var player = document.getElementById('videoElement');
        if (flvjs.isSupported()) {
            var flvPlayer = flvjs.createPlayer({
                type: 'flv',
                url: 'http://192.168.0.41/test.flv'
            });
            flvPlayer.attachMediaElement(videoElement);
            flvPlayer.load(); //加载
        }

        function flv_start() {
            player.play();
        }

        function flv_pause() {
            player.pause();
        }

        function flv_destroy() {
            player.pause();
            player.unload();
            player.detachMediaElement();
            player.destroy();
            player = null;
        }

        function flv_seekto() {
            player.currentTime = parseFloat(document.getElementsByName('seekpoint')[0].value);
        }
    </script>
</body>
</html>

推流的反馈信息

C:\Users\zhouqinan>ffmpeg -i "rtsp://192.168.0.93:554/user=admin&password=&channel=0&stream=1.sdp?real_stream"  -c copy -f rtsp -rtsp_transport udp rtsp://192.168.0.41:554/live/stream3
ffmpeg version 4.3.1 Copyright (c) 2000-2020 the FFmpeg developers
  built with gcc 10.2.1 (GCC) 20200726
  configuration: --disable-static --enable-shared --enable-gpl --enable-version3 --enable-sdl2 --enable-fontconfig --enable-gnutls --enable-iconv --enable-libass --enable-libdav1d --enable-libbluray --enable-libfreetype --enable-libmp3lame --enable-libopencore-amrnb --enable-libopencore-amrwb --enable-libopenjpeg --enable-libopus --enable-libshine --enable-libsnappy --enable-libsoxr --enable-libsrt --enable-libtheora --enable-libtwolame --enable-libvpx --enable-libwavpack --enable-libwebp --enable-libx264 --enable-libx265 --enable-libxml2 --enable-libzimg --enable-lzma --enable-zlib --enable-gmp --enable-libvidstab --enable-libvmaf --enable-libvorbis --enable-libvo-amrwbenc --enable-libmysofa --enable-libspeex --enable-libxvid --enable-libaom --enable-libgsm --enable-librav1e --disable-w32threads --enable-libmfx --enable-ffnvcodec --enable-cuda-llvm --enable-cuvid --enable-d3d11va --enable-nvenc --enable-nvdec --enable-dxva2 --enable-avisynth --enable-libopenmpt --enable-amf
  libavutil      56. 51.100 / 56. 51.100
  libavcodec     58. 91.100 / 58. 91.100
  libavformat    58. 45.100 / 58. 45.100
  libavdevice    58. 10.100 / 58. 10.100
  libavfilter     7. 85.100 /  7. 85.100
  libswscale      5.  7.100 /  5.  7.100
  libswresample   3.  7.100 /  3.  7.100
  libpostproc    55.  7.100 / 55.  7.100
Guessed Channel Layout for Input Stream #0.1 : mono
Input #0, rtsp, from 'rtsp://192.168.0.93:554/user=admin&password=&channel=0&stream=1.sdp?real_stream':
  Metadata:
    title           : RTSP Session
  Duration: N/A, start: 0.000000, bitrate: N/A
    Stream #0:0: Video: h264 (Main), yuv420p(progressive), 704x576, 25 fps, 25 tbr, 90k tbn, 50 tbc
    Stream #0:1: Audio: pcm_alaw, 8000 Hz, mono, s16, 64 kb/s
Output #0, rtsp, to 'rtsp://192.168.0.41:554/live/stream3':
  Metadata:
    title           : RTSP Session
    encoder         : Lavf58.45.100
    Stream #0:0: Video: h264 (Main), yuv420p(progressive), 704x576, q=2-31, 25 fps, 25 tbr, 90k tbn, 25 tbc
    Stream #0:1: Audio: pcm_alaw, 8000 Hz, mono, s16, 64 kb/s
Stream mapping:
  Stream #0:0 -> #0:0 (copy)
  Stream #0:1 -> #0:1 (copy)
Press [q] to stop, [?] for help
[rtsp @ 0000028b22694180] Non-monotonous DTS in output stream 0:0; previous: 21600, current: 3600; changing to 21601. This may result in incorrect timestamps in the output file.
[rtsp @ 0000028b22694180] Non-monotonous DTS in output stream 0:0; previous: 21601, current: 7200; changing to 21602. This may result in incorrect timestamps in the output file.
[rtsp @ 0000028b22694180] Non-monotonous DTS in output stream 0:0; previous: 21602, current: 10800; changing to 21603. This may result in incorrect timestamps in the output file.
[rtsp @ 0000028b22694180] Non-monotonous DTS in output stream 0:0; previous: 21603, current: 14400; changing to 21604. This may result in incorrect timestamps in the output file.
[rtsp @ 0000028b22694180] Non-monotonous DTS in output stream 0:0; previous: 21604, current: 18000; changing to 21605. This may result in incorrect timestamps in the output file.
[rtsp @ 0000028b22694180] Non-monotonous DTS in output stream 0:0; previous: 21605, current: 21600; changing to 21606. This may result in incorrect timestamps in the output file.
frame=  114 fps= 34 q=-1.0 Lsize=N/A time=00:00:04.56 bitrate=N/A speed=1.38x
video:151kB audio:36kB subtitle:0kB other streams:0kB global headers:0kB muxing overhead: unknown
Exiting normally, received signal 2.

=========================================================================

编程实践

公网测试流`rtsp://34.227.104.115:554/vod/mp4:BigBuckBunny_115k.mp4`

lichao, 打开 `ios` 设备音频输入,不编码,原始音频数据重采样保存到 `pcm` 文件上

//
//  testc.c
//  myapp
//
//  Created by lichao on 2020/1/30.
//  Copyright © 2020年 lichao. All rights reserved.
//

#include "testc.h"
#include <string.h>

static int rec_status = 0;

void set_status(int status){
    rec_status = status;
}

SwrContext* init_swr(){

    SwrContext *swr_ctx = NULL;

    //channel, number/
    swr_ctx = swr_alloc_set_opts(NULL,                //ctx
                                 AV_CH_LAYOUT_STEREO, //输出channel布局
                                 AV_SAMPLE_FMT_S16,   //输出的采样格式
                                 44100,               //采样率
                                 AV_CH_LAYOUT_STEREO, //输入channel布局
                                 AV_SAMPLE_FMT_FLT,   //输入的采样格式
                                 44100,               //输入的采样率
                                 0, NULL);

    if(!swr_ctx){

    }

    if(swr_init(swr_ctx) < 0){

    }

    return swr_ctx;
}

void rec_audio() {

    int ret = 0;
    char errors[1024] = {0, };

    //重采样缓冲区
    uint8_t **src_data = NULL;
    int src_linesize = 0;

    uint8_t **dst_data = NULL;
    int dst_linesize = 0;

    //ctx
    AVFormatContext *fmt_ctx = NULL;
    AVDictionary *options = NULL;

    //pakcet
    AVPacket pkt;

    //[[video device]:[audio device]]
    char *devicename = ":0";

    //set log level
    av_log_set_level(AV_LOG_DEBUG);

    //start record
    rec_status = 1;

    //register audio device
    avdevice_register_all();

    //get format
    AVInputFormat *iformat = av_find_input_format("avfoundation");

    //open device
    if((ret = avformat_open_input(&fmt_ctx, devicename, iformat, &options)) < 0 ){
        av_strerror(ret, errors, 1024);
        fprintf(stderr, "Failed to open audio device, [%d]%s\n", ret, errors);
        return;
    }

    //create file
    char *out = "/Users/lichao/Downloads/av_base/audio.pcm";
    FILE *outfile = fopen(out, "wb+");

    SwrContext* swr_ctx = init_swr();

    //4096/4=1024/2=512
    //创建输入缓冲区
    av_samples_alloc_array_and_samples(&src_data,         //输出缓冲区地址
                                       &src_linesize,     //缓冲区的大小
                                       2,                 //通道个数
                                       512,               //单通道采样个数
                                       AV_SAMPLE_FMT_FLT, //采样格式
                                       0);

    //创建输出缓冲区
    av_samples_alloc_array_and_samples(&dst_data,         //输出缓冲区地址
                                       &dst_linesize,     //缓冲区的大小
                                       2,                 //通道个数
                                       512,               //单通道采样个数
                                       AV_SAMPLE_FMT_S16, //采样格式
                                       0);
    //read data from device
    while((ret = av_read_frame(fmt_ctx, &pkt)) == 0 &&
          rec_status) {

        av_log(NULL, AV_LOG_INFO,
               "packet size is %d(%p)\n",
               pkt.size, pkt.data);

        //进行内存拷贝，按字节拷贝的
        memcpy((void*)src_data[0], (void*)pkt.data, pkt.size);

        //重采样
        swr_convert(swr_ctx,                    //重采样的上下文
                    dst_data,                   //输出结果缓冲区
                    512,                        //每个通道的采样数
                    (const uint8_t **)src_data, //输入缓冲区
                    512);                       //输入单个通道的采样数

        //write file
        //fwrite(pkt.data, 1, pkt.size, outfile);
        fwrite(dst_data[0], 1, dst_linesize, outfile);
        fflush(outfile);
        av_packet_unref(&pkt); //release pkt
    }

    //close file
    fclose(outfile);

    //释放输入输出缓冲区
    if(src_data){
        av_freep(&src_data[0]);
    }
    av_freep(&src_data);

    if(dst_data){
        av_freep(&dst_data[0]);
    }
    av_freep(&dst_data);

    //释放重采样的上下文
    swr_free(&swr_ctx);

    //close device and release ctx
    avformat_close_input(&fmt_ctx);

    av_log(NULL, AV_LOG_DEBUG, "finish!\n");

    return;
}

#if 0
int main(int argc, char *argv[])
{
    rec_audio();
    return 0;
}
#endif

lichao, 打开 `ios` 设备音频输入,重采样后编码成 aac 文件

//
//  testc.c
//  myapp
//
//  Created by lichao on 2020/1/30.
//  Copyright © 2020年 lichao. All rights reserved.
//

#include "testc.h"
#include <string.h>

static int rec_status = 0;

void set_status(int status){
    rec_status = status;
}

//[in]
//[out]
//ret
//@brief encode audio data
static void encode(AVCodecContext *ctx,
            AVFrame *frame,
            AVPacket *pkt,
            FILE *output){

    int ret = 0;

    //将数据送编码器
    ret = avcodec_send_frame(ctx, frame);

    //如果ret>=0说明数据设置成功
    while(ret >= 0){
        //获取编码后的音频数据,如果成功，需要重复获取，直到失败为止
        ret = avcodec_receive_packet(ctx, pkt);

        if(ret == AVERROR(EAGAIN) || ret == AVERROR_EOF){
            return;
        }else if( ret < 0){
            printf("Error, encoding audio frame\n");
            exit(-1);
        }

        //write file
        fwrite(pkt->data, 1, pkt->size, output);
        fflush(output);
    }

    return;
}

//[in]
//[out]
//
static AVCodecContext* open_coder(){

    //打开编码器
    //avcodec_find_encoder(AV_CODEC_ID_AAC);
    AVCodec *codec = avcodec_find_encoder_by_name("libfdk_aac");

    //创建 codec 上下文
    AVCodecContext *codec_ctx = avcodec_alloc_context3(codec);

    codec_ctx->sample_fmt = AV_SAMPLE_FMT_S16;          //输入音频的采样大小
    codec_ctx->channel_layout = AV_CH_LAYOUT_STEREO;    //输入音频的channel layout
    codec_ctx->channels = 2;                            //输入音频 channel 个数
    codec_ctx->sample_rate = 44100;                     //输入音频的采样率
    codec_ctx->bit_rate = 0; //AAC_LC: 128K, AAC HE: 64K, AAC HE V2: 32K
    codec_ctx->profile = FF_PROFILE_AAC_HE_V2; //阅读 ffmpeg 代码

    //打开编码器
    if(avcodec_open2(codec_ctx, codec, NULL)<0){
        //

        return NULL;
    }

    return codec_ctx;
}

static
SwrContext* init_swr(){

    SwrContext *swr_ctx = NULL;

    //channel, number/
    swr_ctx = swr_alloc_set_opts(NULL,                //ctx
                                 AV_CH_LAYOUT_STEREO, //输出channel布局
                                 AV_SAMPLE_FMT_S16,   //输出的采样格式
                                 44100,               //采样率
                                 AV_CH_LAYOUT_STEREO, //输入channel布局
                                 AV_SAMPLE_FMT_FLT,   //输入的采样格式
                                 44100,               //输入的采样率
                                 0, NULL);

    if(!swr_ctx){

    }

    if(swr_init(swr_ctx) < 0){

    }

    return swr_ctx;
}

/**
  * @brief open audio device
  * @return succ: AVFormatContext*, fail: NULL
  */
static
AVFormatContext* open_dev(){

    int ret = 0;
    char errors[1024] = {0, };

    //ctx
    AVFormatContext *fmt_ctx = NULL;
    AVDictionary *options = NULL;

    //[[video device]:[audio device]]
    char *devicename = ":0";

    //get format
    AVInputFormat *iformat = av_find_input_format("avfoundation");

    //open device
    if((ret = avformat_open_input(&fmt_ctx, devicename, iformat, &options)) < 0 ){
        av_strerror(ret, errors, 1024);
        fprintf(stderr, "Failed to open audio device, [%d]%s\n", ret, errors);
        return NULL;
    }

    return fmt_ctx;
}

/**
 * @brief xxxx
 * @return xxx
 */
static
AVFrame* create_frame(){

    AVFrame *frame = NULL;

    //音频输入数据
    frame = av_frame_alloc();
    if(!frame){
        printf("Error, No Memory!\n");
        goto __ERROR;
    }

    //set parameters
    frame->nb_samples     = 512;                //单通道一个音频帧的采样数
    frame->format         = AV_SAMPLE_FMT_S16;  //每个采样的大小
    frame->channel_layout = AV_CH_LAYOUT_STEREO; //channel layout

    //alloc inner memory
    av_frame_get_buffer(frame, 0); // 512 * 2 * = 2048
    if(!frame->data[0]){
        printf("Error, Failed to alloc buf in frame!\n");
        //内存泄漏
        goto __ERROR;
    }

    return frame;

__ERROR:
    if(frame){
        av_frame_free(&frame);
    }

    return NULL;
}

static
void alloc_data_4_resample(uint8_t ***src_data,
                           int *src_linesize,
                           uint8_t *** dst_data,
                           int *dst_linesize){
    //4096/4=1024/2=512
    //创建输入缓冲区
    av_samples_alloc_array_and_samples(src_data,         //输出缓冲区地址
                                       src_linesize,     //缓冲区的大小
                                       2,                 //通道个数
                                       512,               //单通道采样个数
                                       AV_SAMPLE_FMT_FLT, //采样格式
                                       0);

    //创建输出缓冲区
    av_samples_alloc_array_and_samples(dst_data,         //输出缓冲区地址
                                       dst_linesize,     //缓冲区的大小
                                       2,                 //通道个数
                                       512,               //单通道采样个数
                                       AV_SAMPLE_FMT_S16, //采样格式
                                       0);
}

/**
 */
static
void free_data_4_resample(uint8_t **src_data, uint8_t **dst_data){
    //释放输入输出缓冲区
    if(src_data){
        av_freep(&src_data[0]);
    }
    av_freep(&src_data);

    if(dst_data){
        av_freep(&dst_data[0]);
    }
    av_freep(&dst_data);
}

/**
 */
static
void read_data_and_encode(AVFormatContext *fmt_ctx, //
                          AVCodecContext *c_ctx,
                          SwrContext* swr_ctx,
                          FILE *outfile){

    int ret = 0;

    //pakcet
    AVPacket pkt;
    AVFrame *frame = NULL;
    AVPacket *newpkt = NULL;

    //重采样缓冲区
    uint8_t **src_data = NULL;
    int src_linesize = 0;

    uint8_t **dst_data = NULL;
    int dst_linesize = 0;

    frame = create_frame();
    if(!frame){
        //printf(...)
        goto __ERROR;
    }

    newpkt = av_packet_alloc(); //分配编码后的数据空间
    if(!newpkt){
        printf("Error, Failed to alloc buf in frame!\n");
        goto __ERROR;
    }

    //分配重采样输入/输出缓冲区
    alloc_data_4_resample(&src_data, &src_linesize, &dst_data, &dst_linesize);

    //read data from device
    while((ret = av_read_frame(fmt_ctx, &pkt)) == 0 && rec_status) {

        //进行内存拷贝，按字节拷贝的
        memcpy((void*)src_data[0], (void*)pkt.data, pkt.size);

        //重采样
        swr_convert(swr_ctx,                    //重采样的上下文
                    dst_data,                   //输出结果缓冲区
                    512,                        //每个通道的采样数
                    (const uint8_t **)src_data, //输入缓冲区
                    512);                       //输入单个通道的采样数

        //将重采样的数据拷贝到 frame 中
        memcpy((void *)frame->data[0], dst_data[0], dst_linesize);

        //encode
        encode(c_ctx, frame, newpkt, outfile);

        //
        av_packet_unref(&pkt); //release pkt
    }

    //强制将编码器缓冲区中的音频进行编码输出
    encode(c_ctx, NULL, newpkt, outfile);

__ERROR:
    //释放 AVFrame 和 AVPacket
    if(frame){
        av_frame_free(&frame);
    }

    if(newpkt){
        av_packet_free(&newpkt);
    }

    //释放重采样缓冲区
    free_data_4_resample(src_data, dst_data);
}

void rec_audio() {

    //context
    AVFormatContext *fmt_ctx = NULL;
    AVCodecContext *c_ctx = NULL;
    SwrContext* swr_ctx = NULL;

    //set log level
    av_log_set_level(AV_LOG_DEBUG);

    //register audio device
    avdevice_register_all();

    //start record
    rec_status = 1;

    //create file
    //char *out = "/Users/lichao/Downloads/av_base/audio.pcm";
    char *out = "/Users/lichao/Downloads/av_base/audio.aac";
    FILE *outfile = fopen(out, "wb+");
    if(!outfile){
        printf("Error, Failed to open file!\n");
        goto __ERROR;
    }

    //打开设备
    fmt_ctx = open_dev();
    if(!fmt_ctx){
        printf("Error, Failed to open device!\n");
        goto __ERROR;
    }

    //打开编码器上下文
    c_ctx = open_coder();
    if(!c_ctx){
        printf("...");
        goto __ERROR;
    }

    //初始化重采样上下文
    swr_ctx = init_swr();
    if(!swr_ctx){
        printf("Error, Failed to alloc buf in frame!\n");
        goto __ERROR;
    }

    //encode
    read_data_and_encode(fmt_ctx, c_ctx, swr_ctx, outfile);

__ERROR:
    //释放重采样的上下文
    if(swr_ctx){
        swr_free(&swr_ctx);
    }

    if(c_ctx){
        avcodec_free_context(&c_ctx);
    }

    //close device and release ctx
    if(fmt_ctx) {
        avformat_close_input(&fmt_ctx);
    }

    if(outfile){
        //close file
        fclose(outfile);
    }

    av_log(NULL, AV_LOG_DEBUG, "finish!\n");

    return;
}

#if 0
int main(int argc, char *argv[])
{
    rec_audio();
    return 0;
}
#endif

首先不知道`ffmpeg`中`AVDictionary`怎么设置(这个上下文是自己创建的还是`ffmpeg`中的变量,从代码上看不是自己申请的);而且还不知道向哪个上下文设置,是`AVFormatContext`还是`AVCodec`?也不知道有哪些键值对可以设置?

参考博客:FFMPEG Tips (5) 如何利用 AVDictionary 配置参数 - 知乎 (zhihu.com)
自己总结的三个文件可以看到设置的健有哪些,类型为AVOption的静态数组

libavcodec\options_table.h
libavformat\options_table.h
libavformat\rtsp.c

比如有这些设置
案例一:

void FFmpegThread::initOption()
{
    //设置缓存大小,1080p可将值调大
    av_dict_set(&options, "buffer_size", "8192000", 0);
    //以tcp方式打开,如果以udp方式打开将tcp替换为udp
    av_dict_set(&options, "rtsp_transport", transport.toLatin1().constData(), 0);
    //设置超时断开连接时间,单位微秒,3000000表示3秒
    av_dict_set(&options, "stimeout", "3000000", 0);
    //设置最大时延,单位微秒,1000000表示1秒
    av_dict_set(&options, "max_delay", "1000000", 0);
    //自动开启线程数
    av_dict_set(&options, "threads", "auto", 0);
    //设置USB摄像机分辨率
    if (url.startsWith("video"))
    {
        QString size = QString("%1x%2").arg(videoWidth).arg(videoHeight);
        av_dict_set(&options, "video_size", size.toLatin1().constData(), 0);
    }
}

bool FFmpegThread::initInput()
{
    //实例化格式处理上下文
    formatCtx = avformat_alloc_context();

    //先判断是否是本地设备(video=设备名字符串),打开的方式不一样
    int result = -1;
    if (url.startsWith("video")) {
#if defined(Q_OS_WIN)
        AVInputFormat *ifmt = av_find_input_format("dshow");
#elif defined(Q_OS_LINUX)
        AVInputFormat *ifmt = av_find_input_format("video4linux2");
#elif defined(Q_OS_MAC)
        AVInputFormat *ifmt = av_find_input_format("avfoundation");
#endif
        result = avformat_open_input(&formatCtx, url.toStdString().data(), ifmt, &options);
    } else {
        result = avformat_open_input(&formatCtx, url.toStdString().data(), NULL, &options);
    }

    if (result < 0) {
        qDebug() << TIMEMS << "open input error" << url;
        return false;
    }

    //释放设置参数
    if (options != NULL) {
        av_dict_free(&options);
    }

    //获取流信息
    result = avformat_find_stream_info(formatCtx, NULL);
    if (result < 0) {
        qDebug() << TIMEMS << "find stream info error";
        return false;
    }

    return true;
}

yuv420sp(前置条件:要知到是 nv12 还是 nv21,以华为sdc相机为例,直接拿到 nv21) 转成 bgr,转得正确否以实际imwrite得到的图像为准,这么测试,一下就知道了

    auto rows = input.height;
    auto cols = input.width;
    cv::Mat yuv420sp(rows * 3 / 2, cols, CV_8UC1, input.data[0]);
    cv::Mat bgr(input.height, input.width, CV_8UC3);
    cv::cvtColor(yuv420sp, bgr, cv::COLOR_YUV2BGR_NV21);
    cv::imwrite("aft_post.jpg", bgr);

要想得到nv21,曲线救国: .jpg --> I420 --> 手工调整 u v 分量(把uuu vvv 平行,调整成 vuvuvu 交错)

static void TransFormJpg2Yuv(const cv::Mat &mat_bgr, unsigned char *yuv_nv21)
{
    int w = mat_bgr.cols;
    int h = mat_bgr.rows;
    int wh = w * h;
    int uv_len = wh / 2;
    uint8_t *yuv = (uint8_t *)malloc(uv_len);

    int imageLength = wh * 3 / 2;
    cv::Mat out;
    cv::cvtColor(mat_bgr, out, cv::COLOR_BGR2YUV_IYUV);
    memcpy(yuv_nv21, out.data, wh * sizeof(unsigned char));
    memcpy(yuv, out.data + wh, uv_len * sizeof(unsigned char));
    int num = 0;
    for (int j = wh; j != imageLength; j += 2)
    {
        yuv_nv21[j + 1] = yuv[num];
        yuv_nv21[j] = yuv[wh / 4 + num];
        ++num;
    }
    free(yuv);
}

static bool Adjust(const cv::Mat& mat_bgr, std::vector<uint8_t>& vec_yuv)
{
    if (mat_bgr.empty())
    {
        std::cout<<"read image failed !"<<std::endl;
        return -1;
    }
    uint64_t w = 0;
    uint64_t h = 0;
    if (mat_bgr.cols % 16 != 0 || mat_bgr.rows % 16 != 0)
    {
        w = mat_bgr.cols / 16 * 16;
        h = mat_bgr.rows / 16 * 16;
        cv::resize(mat_bgr, mat_bgr, cv::Size(w, h));
    }
    else
    {
        w = mat_bgr.cols;
        h = mat_bgr.rows;
    }

        vec_yuv.resize(w * h * 3 / 2);

    TransFormJpg2Yuv(mat_bgr, &vec_yuv[0]);

    return 0;
}

熟悉了 yuv420p 和 nv12(yuv420sp的一种)的结构后自己实现，bgr --> nv12

// utils
bool Align(const cv::Mat& img, cv::Mat& img_align, uint8_t align = 16)
{
    if (img.empty())
    {
        AI_Log("DevFrame", KLERROR, "in Align input img is empty");
        return false;
    }

    uint64_t w = 0;
    uint64_t h = 0;
    if (img.cols % align != 0 || img.rows % align != 0)
    {
        w = img.cols / align * align;
        h = img.rows / align * align;
        cv::resize(img, img_align, cv::Size(w, h));
    }
    else    img_align = img;

    return true;
}

static void BGR2NV12(const cv::Mat& img, std::unique_ptr<uint8_t[]>& unp_data)
{
    auto w = img.cols;
    auto h = img.rows;
    auto wh = w * h;
    auto img_size = wh * 3 / 2;

    uint8_t* p_nv12 = new uint8_t[img_size];
    unp_data.reset(p_nv12);

    cv::Mat yuv420p;
    // Enum value, cv::COLOR_BGR2YUV_IYUV same as cv::COLOR_BGR2YUV_I420
    cv::cvtColor(img, yuv420p, cv::COLOR_BGR2YUV_IYUV);
    if(!yuv420p.isContinuous())
    {
        yuv420p = yuv420p.clone();
    }

    uint8_t* p_yuv420p = yuv420p.data;

    // Copy Y
    memcpy(p_nv12, p_yuv420p, wh);

    // Copy uv
    uint32_t uv_offset = wh;
    uint32_t num = 0;
    for (int j = wh; j != img_size; j += 2)
    {
        p_nv12[j] = p_yuv420p[uv_offset + num];
        p_nv12[j + 1] = p_yuv420p[uv_offset + wh / 4 + num];
        ++num;
    }
}

librtmp puller

RTMP_ReadPacket需要多次调用（每次读取一个chunk），并配合RTMPPacket_IsReady这个宏使用才能读取一个完整的RTMPPacket
与RTMP_SendPacket不同，RTMP_ReadPacket需要多次调用（每次读取一个chunk），并配合RTMPPacket_IsReady这个宏使用才能读取一个完整的RTMPPacket。
www.cnblogs.com/chef/archiv…
blog.csdn.net/yibu_refres…
blog.csdn.net/xuerongdeng…
mp.weixin.qq.com/s?__biz=MjM…
www.zzsin.com/article/avc…

#include "rtmp_imple.h"
#include "ai_log.h"

RtmpImple::~RtmpImple()
{
    RTMPPacket_Free(&packet_);
}

bool RtmpImple::Init(const std::string& url, uint32_t time_out)
{
    url_ = url;

    bool flag_init_success{false};

    do
    {
        sp_rtmp_.reset(RTMP_Alloc(), [](RTMP* p_rtmp){  RTMP_Close(p_rtmp);
                                                        RTMP_Free(p_rtmp);
                                                        });
        if(!sp_rtmp_.get())
        {
            AI_Log("RtmpImple", KLERROR, " alloc RTMP context failed");
            break;
        }

        RTMP_Init(sp_rtmp_.get());

        if(FALSE == RTMP_SetupURL(sp_rtmp_.get(), url_.c_str()))
        {
            AI_Log("RtmpImple", KLERROR, " RTMP set server url:{} failed", url_);
            break;
        }
        sp_rtmp_->Link.timeout = time_out;
        sp_rtmp_->Link.lFlags |= RTMP_LF_LIVE;

        flag_init_success = true;
    } while (false);

    flag_init_success ? AI_Log("RtmpImple", KLINFO, " RtmpImple init success, url:{} ", url_) : AI_Log("RtmpImple", KLERROR, " RtmpImple init failed, url:{} ", url_);

    return flag_init_success;
}

bool RtmpImple::Connect()
{
    auto flag_connected{false};

    do
    {
        if(FALSE == RTMP_Connect(sp_rtmp_.get(), NULL))
        {
            AI_Log("RtmpImple", KLERROR, " RTMP try connect server {} failed", url_);
            break;
        }

        if(FALSE == RTMP_ConnectStream(sp_rtmp_.get(), 0))
        {
            AI_Log("RtmpImple", KLERROR, " RTMP connect stream failed, url:{}", url_);
            break;
        }

        if(FALSE == RTMP_IsConnected(sp_rtmp_.get()))
        {
            AI_Log("RtmpImple", KLERROR, " RTMP check connect failed, url:{}", url_);
            break;
        }

        flag_connected = true;
    } while (false);

    flag_connected ? AI_Log("RtmpImple", KLINFO, " RtmpImple connect success, url:{}", url_) : AI_Log("RtmpImple", KLERROR, " RtmpImple connect failed, url:{}", url_);
    if(flag_connected)
    {
        // init codec
        call_back_hanlde_codec_("H264/90000");
    }

    return flag_connected;
}

bool RtmpImple::CheckConneted()
{
    auto result = RTMP_IsConnected(sp_rtmp_.get());
    auto ret = (result == TRUE)? true : false;
    return ret;
}

bool RtmpImple::GetNALU()
{
    RTMPPacket_Reset(&packet_);
    packet_.m_body = NULL;
    packet_.m_chunk = NULL;

    while (RTMP_IsConnected(sp_rtmp_.get()) && (TRUE == RTMP_ReadPacket(sp_rtmp_.get(), &packet_)))
    {
        if (!RTMPPacket_IsReady(&packet_))   continue;
        else break;
    }

    auto result = RTMP_ClientPacket(sp_rtmp_.get(), &packet_);
    auto ret = (TRUE==result)? true: false;
    if(!ret)    return false;

    if (packet_.m_packetType == RTMP_PACKET_TYPE_VIDEO)
    {
                bool keyframe = 0x17 == packet_.m_body[0] ? true : false;
                bool sequence = 0x00 == packet_.m_body[1];

                // printf("keyframe=%s, sequence=%s\n", keyframe ? "true" : "false", sequence ? "true" : "false");

        const auto len_nalu_header = sizeof(nalu_header_) / sizeof(uint8_t);
        // SPS/PPS sequence
                if (sequence)
        {
                        uint32_t offset = 10;
            uint32_t sps_len{0};
                        uint32_t sps_num = packet_.m_body[offset++] & 0x1f;
            std::shared_ptr<uint8_t[]> sp_buf_sps;
                        for (int i = 0; i < sps_num; i++)
            {
                                uint8_t ch0 = packet_.m_body[offset];
                                uint8_t ch1 = packet_.m_body[offset + 1];
                                sps_len = ((ch0 << 8) | ch1);
                                offset += 2;
                                // Write sps data
                                // fwrite(nalu_header, sizeof(uint8_t), 4, _file_ptr);
                                // fwrite(packet.m_body + offset, sizeof(uint8_t), sps_len, _file_ptr);
                sp_buf_sps = std::shared_ptr<uint8_t[]>(new uint8_t[len_nalu_header + sps_len]);
                memcpy(sp_buf_sps.get(), &nalu_header_[0], len_nalu_header);
                memcpy(sp_buf_sps.get() + len_nalu_header, packet_.m_body + offset, sps_len);
                offset += sps_len;
                        }
            AI_Log("RtmpImple", KLINFO, " sps_num:{}", sps_num);


            uint32_t pps_len{0};
                        uint32_t pps_num = packet_.m_body[offset++] & 0x1f;
            std::shared_ptr<uint8_t[]> sp_buf_pps;
                        for (int i = 0; i < pps_num; i++)
            {
                                uint8_t ch0 = packet_.m_body[offset];
                                uint8_t ch1 = packet_.m_body[offset + 1];
                                pps_len = ((ch0 << 8) | ch1);
                                offset += 2;
                                // Write pps data
                                // fwrite(nalu_header, sizeof(uint8_t), 4, _file_ptr);
                                // fwrite(packet.m_body + offset, sizeof(uint8_t), pps_len, _file_ptr);

                sp_buf_pps = std::shared_ptr<uint8_t[]>(new uint8_t [len_nalu_header + pps_len]);
                memcpy(sp_buf_pps.get(), &nalu_header_[0], len_nalu_header);
                memcpy(sp_buf_pps.get() + len_nalu_header, packet_.m_body + offset, pps_len);
                offset += pps_len;
                        }

            auto len_sps_pps_2naluheader = sps_len + pps_len + 2*len_nalu_header;
            std::shared_ptr<uint8_t[]> sp_buf(new uint8_t[len_sps_pps_2naluheader]);
            memcpy(sp_buf.get(),                                sp_buf_sps.get(), sps_len + len_nalu_header);
            memcpy(sp_buf.get() + sps_len + len_nalu_header,    sp_buf_pps.get(), pps_len + len_nalu_header);

            call_back_hanlde_sps_pps_(sp_buf.get(), len_sps_pps_2naluheader, 0, 0);
            AI_Log("RtmpImple", KLINFO, " pps_num:{}", pps_num);
                }
                // Nalu frames
                else
        {
                        uint32_t offset = 5;
                        uint8_t ch0 = packet_.m_body[offset];
                        uint8_t ch1 = packet_.m_body[offset + 1];
                        uint8_t ch2 = packet_.m_body[offset + 2];
                        uint8_t ch3 = packet_.m_body[offset + 3];
                        uint32_t data_len = ((ch0 << 24) | (ch1 << 16) | (ch2 << 8) | ch3);
                        offset += 4;
                        // Write nalu data(already started with '0x00,0x00,0x00,0x01')
                        // fwrite(nalu_header, sizeof(uint8_t), 4, _file_ptr);
                        // fwrite(packet.m_body + offset, sizeof(uint8_t), data_len, _file_ptr);
                        // offset += data_len;

            if(packet_.m_nBodySize >= 9)    data_len = packet_.m_nBodySize - 9;
            else return false;

            std::shared_ptr<uint8_t[]> sp_buf(new uint8_t[data_len]);
            memcpy(sp_buf.get(), packet_.m_body + offset, data_len);
            call_back_hanlde_frame_(sp_buf.get(), data_len, packet_.m_nTimeStamp);
            // AI_Log("RtmpImple", KLINFO, " get Nalu frame once, timestamp: {}", packet_.m_nTimeStamp);
                }
    }

    RTMPPacket_Free(&packet_);

    return true;
}

void RtmpImple::BindHandleFrame(std::function<void(uint8_t* data, uint64_t size, uint32_t pkt_ts)> call_back_hanlde_frame)
{
    call_back_hanlde_frame_ = call_back_hanlde_frame;
}

void RtmpImple::BindHandleSPSPPS(std::function<void(uint8_t* data, uint64_t size, uint32_t width, uint32_t height)> call_back_hanlde_sps_pps)
{
    call_back_hanlde_sps_pps_ = call_back_hanlde_sps_pps;
}

void RtmpImple::BindHandleCODEC(std::function<void(const std::string& codec)> call_back_hanlde_codec)
{
    call_back_hanlde_codec_ = call_back_hanlde_codec;
}

最简单的win socket 示例:c.biancheng.net/cpp/html/30…

下载可执行的windows ffmpeg

Windows下下载安装ffmpeg - 知乎 (zhihu.com)

收藏的网页,我没时间看这些,先记下吧

avseek 相关
ffmpeg AVIOContext 自定义 IO 及 seek - SegmentFault 思否
avio_alloc_context内存处理相关
(76条消息) FFMPEG关于avio_alloc_context申请使用内存释放问题_路过&的博客-CSDN博客
 (76条消息) ffmpeg之avio_alloc_context函数解读笔记_CrystalShaw的博客-CSDN博客_avio_alloc_context
(76条消息) ffmpeg 从内存中读取数据（或将数据输出到内存）_雷霄骅的博客-CSDN博客_ffmpeg读取内存数据
h264 裸流封装相关
ffmpeg h264文件和裸流封装mp4 - 简书 (jianshu.com) - 文件流,网络流格式解析
(76条消息) ffmpeg学习（17）文件流、网络流的格式解析（使用AVIOContext ）_wanggao_1990的博客-CSDN博客_文件流格式
ffmpeg 打开视频流太慢
ffmpeg 打开视频流太慢
 (76条消息) FFmpeg源代码简单分析：avformat_find_stream_info()_雷霄骅的博客-CSDN博客_avformat_find_stream_info
(76条消息) FFMPEG avformat_find_stream_info替换_alpha2omega的博客-CSDN博客
visual studio 诊断内存
(76条消息) 使用vs诊断工具检测FFmpeg的内存泄漏问题_cuijiecheng2018的博客-CSDN博客_ffmpeg内存泄漏
ffmpeg # probesize & analyzeduration
ffmpeg # probesize & analyzeduration - 简书 (jianshu.com)
avio_open2()
(76条消息) FFmpeg源代码简单分析：avio_open2()_雷霄骅的博客-CSDN博客_avio_open

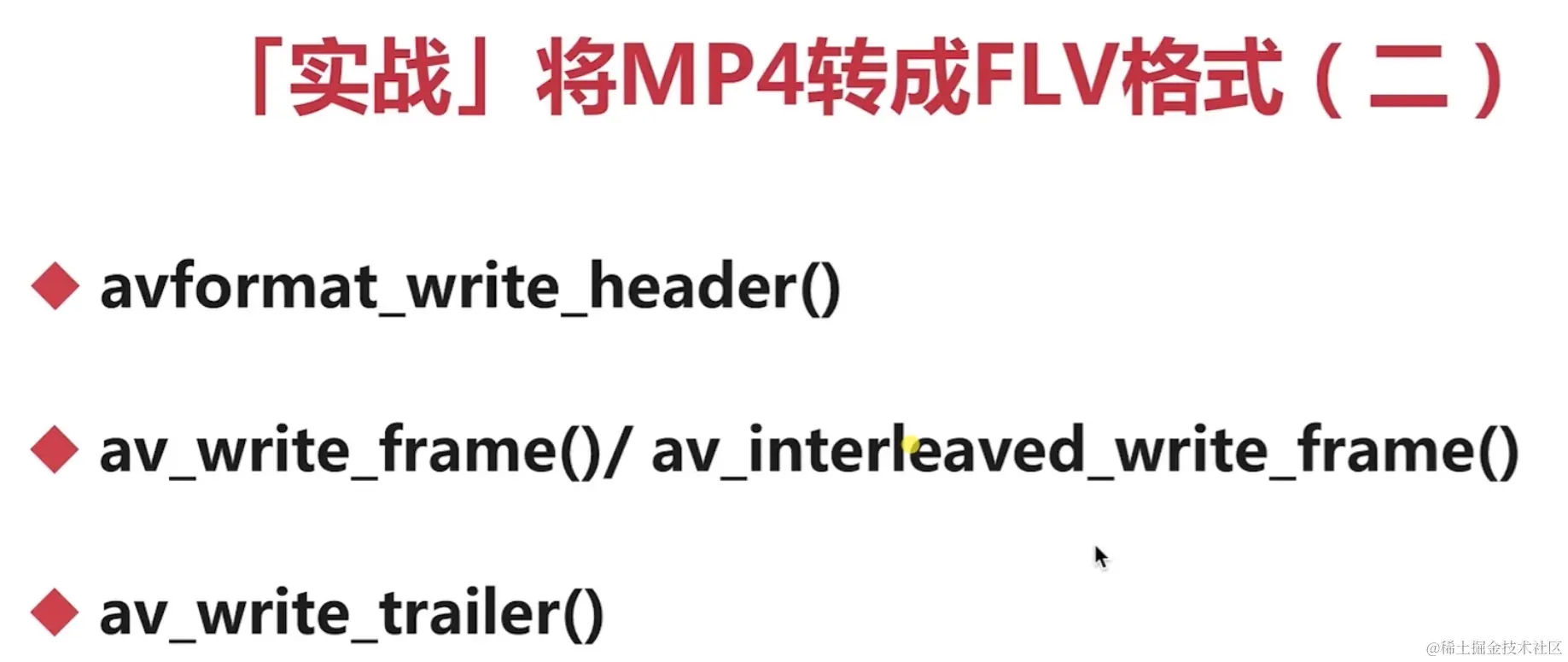

av_write_frame与av_interleaved_write_frame
(76条消息) av_write_frame与av_interleaved_write_frame_茄子船长的博客-CSDN博客_av_interleaved_write_frame
FFmpeg、FFprobe、FFplay命令行使用
FFmpeg、FFprobe、FFplay命令行使用 - 简书 (jianshu.com)
ffplay 的使用
FFmpeg命令行工具学习(二)：播放媒体文件的工具ffplay - 灰色飘零 - 博客园 (cnblogs.com)
rtsp over udp
(76条消息) RTSP over UDP与RTSP over TCP取流对比_luyumiao1990的博客-CSDN博客
 (76条消息) Windra6的博客_CSDN博客-Android系统,音视频,linux内核领域博主
 (76条消息) RTSP协议入门基础_Windra6的博客-CSDN博客_rtsp 教程
 (76条消息) C++RTSP服务端(附源码）_keivin2006的博客-CSDN博客_c++ rtsp
(76条消息) ＜三：使用，接收端＞live555--接收端 testRTSPClient.cpp 源码分析-读取rtsp流demo_王二の黄金时代的博客-CSDN博客
ffmpeg 添加字幕流FFMPEG系列之四：添加字幕流 | Spirit's Blog (spirithy.com)

mat 的内存布局,涉及到 step size elemSize

这个说的浅显易懂,注意看下评论
blog.csdn.net/qianqing135…
这个说明内存布局是否连续,以及根据每维的 step[] 转成指针来访问
blog.csdn.net/ChiKuo_Z/ar…
这个也说的比较仔细: blog.csdn.net/guyuealian/…

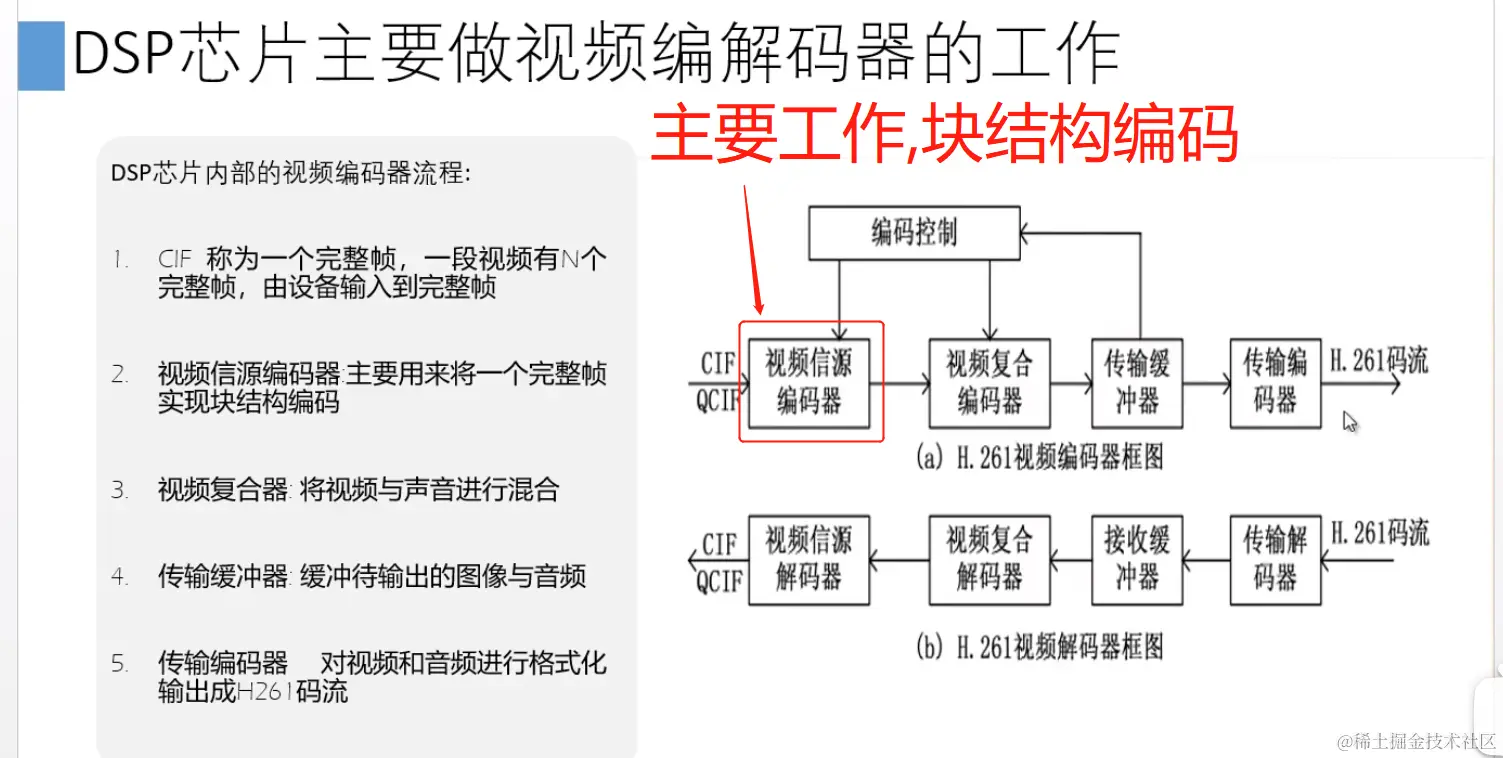

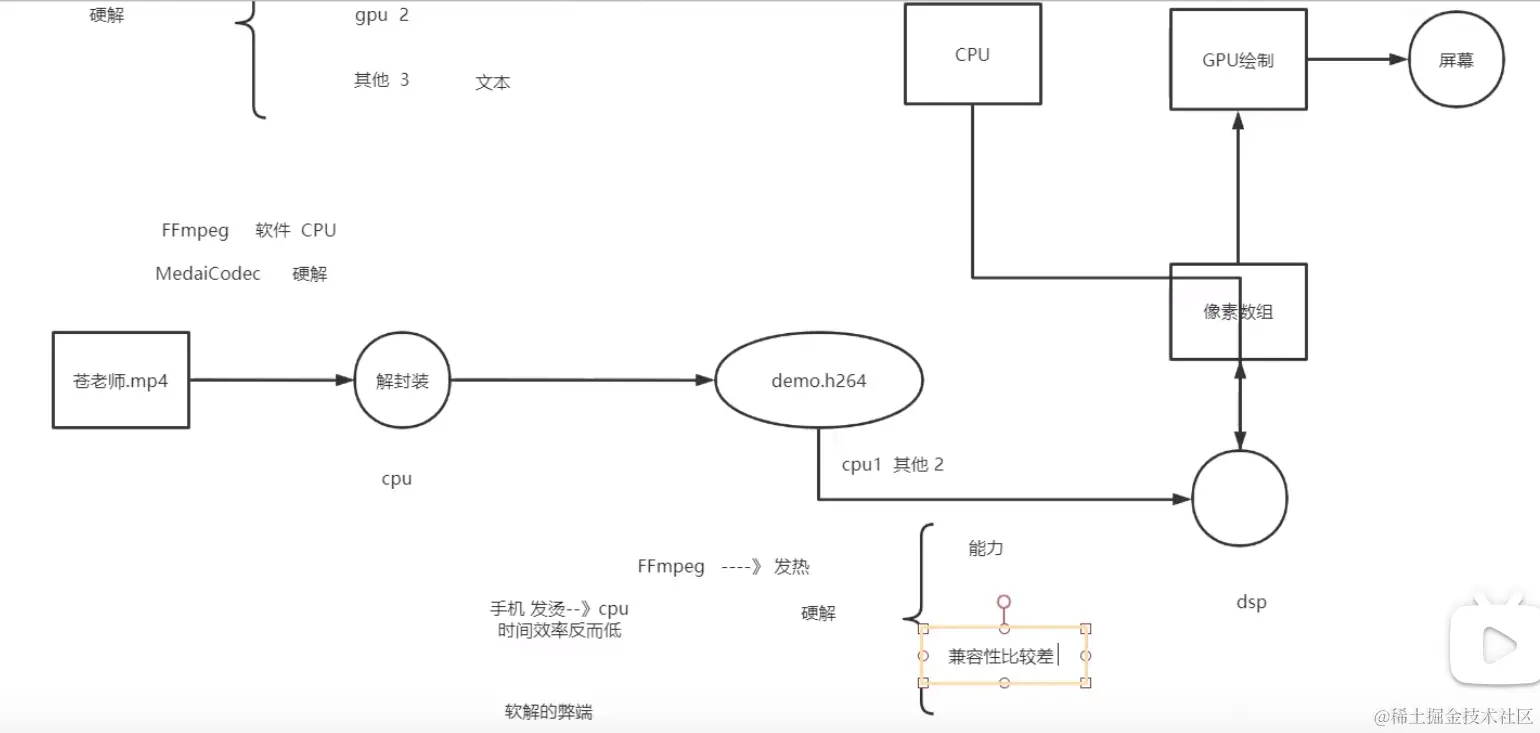

音视频 h264编码等相关知识汇总

音频相关

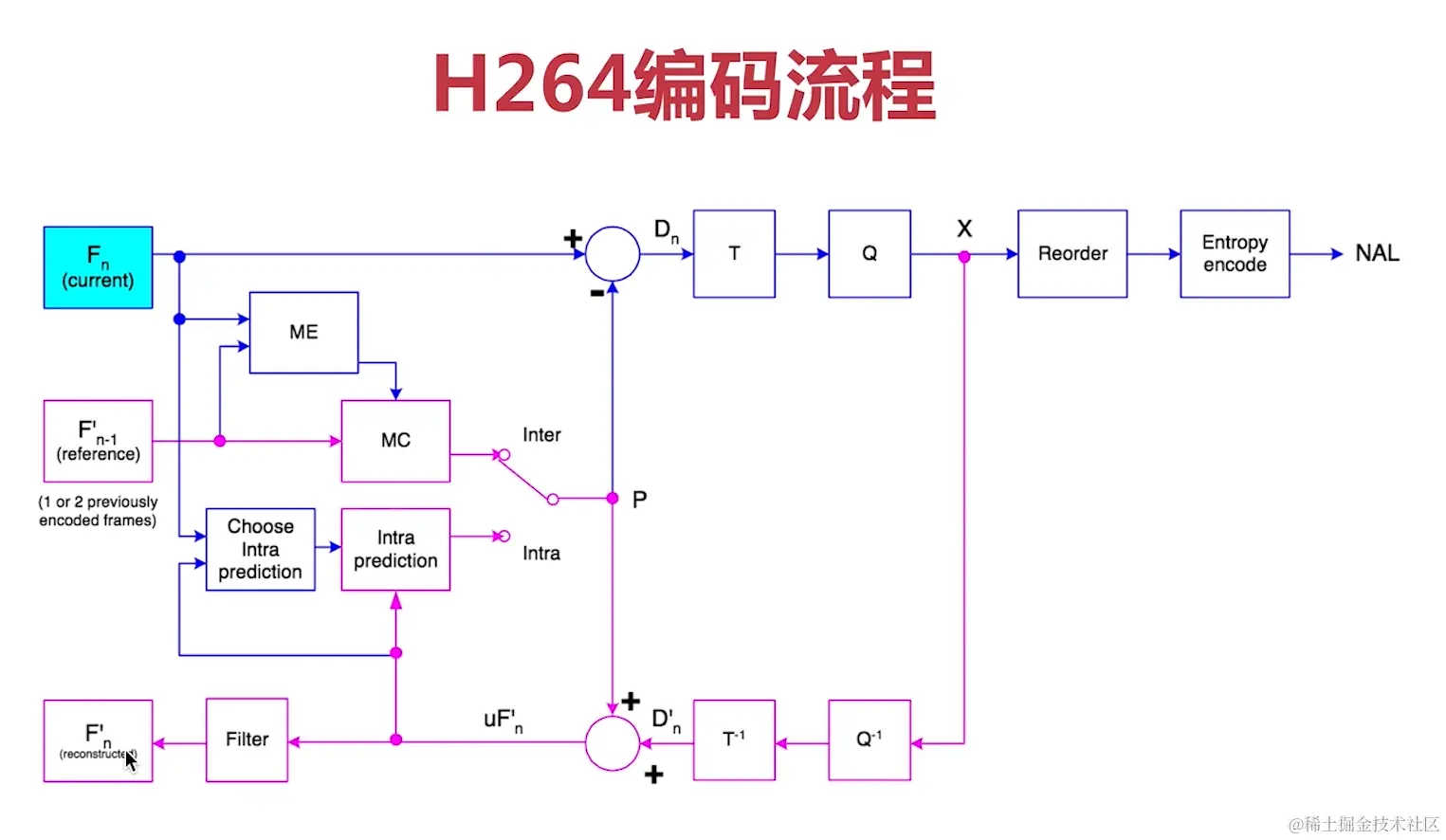

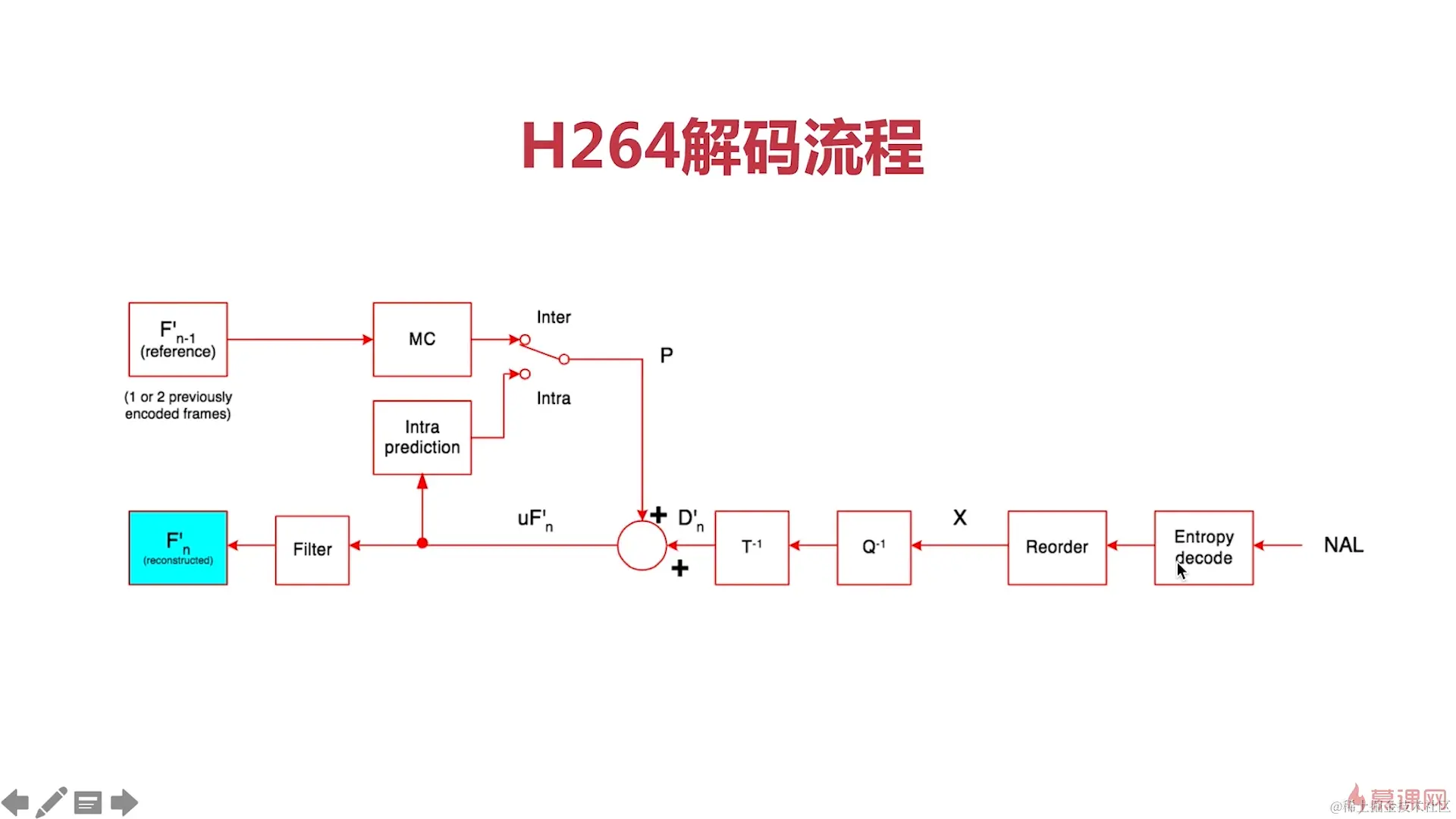

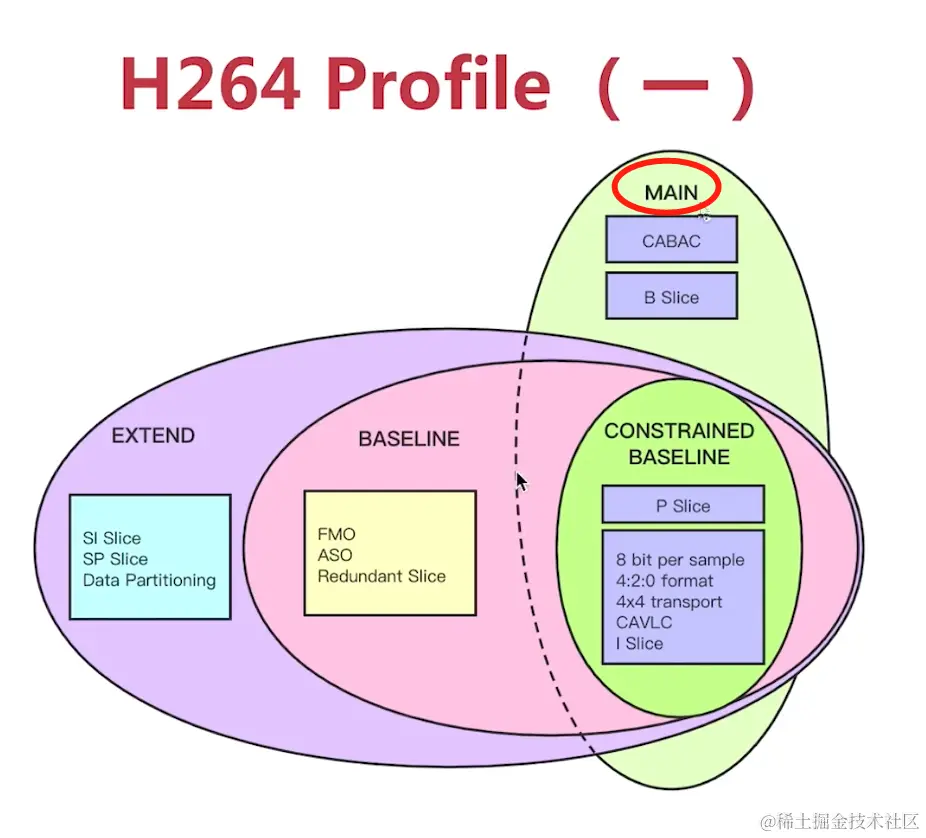

h264相关

yuv420p 颜色空间相关

这篇文章有参考价值:音视频开发学习：H.264/AVC视频编解码技术 - 知乎 (zhihu.com)

颜色空间参考:www.jianshu.com/p/358bf8b7e…

nalu

读乔帮主 h264 编码博客

nalu 中的 slice 和 IDR 帧的对应:www.zzsin.com/article/avc…

slice 是什么?www.zzsin.com/article/sli…

slice是否就是帧:www.zzsin.com/article/sli…

帧内编码,帧内预测:www.zzsin.com/article/int…

协议与传输

udp rtp rtcp

rtmp

lichao ffmpeg 精讲

播放器线程模型

yuv nv12 bgr 内存模型,颜色空间

命令行

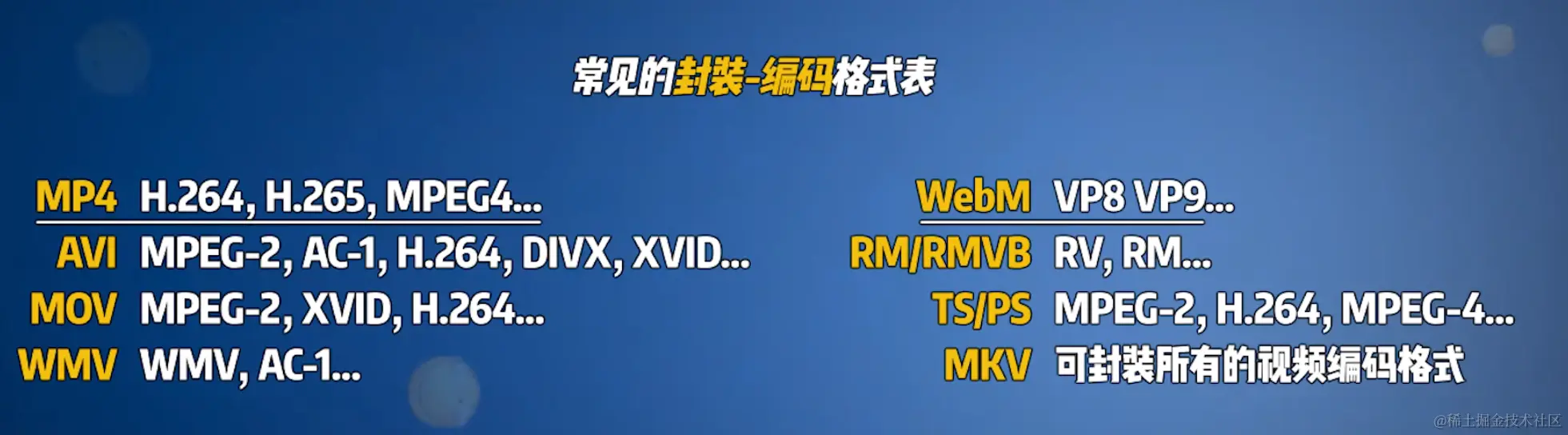

常用推流格式

ZLMediaServer保存.ts切片文件,供客户使用

=========================================================================

编程实践

公网测试流rtsp://34.227.104.115:554/vod/mp4:BigBuckBunny_115k.mp4

lichao, 打开 ios 设备音频输入,不编码,原始音频数据重采样保存到 pcm 文件上

lichao, 打开 ios 设备音频输入,重采样后编码成 aac 文件

首先不知道ffmpeg中AVDictionary怎么设置(这个上下文是自己创建的还是ffmpeg中的变量,从代码上看不是自己申请的);而且还不知道向哪个上下文设置,是AVFormatContext还是AVCodec?也不知道有哪些键值对可以设置?

yuv420sp(前置条件:要知到是 nv12 还是 nv21,以华为sdc相机为例,直接拿到 nv21) 转成 bgr,转得正确否以实际imwrite得到的图像为准,这么测试,一下就知道了

要想得到nv21,曲线救国: .jpg --> I420 --> 手工调整 u v 分量(把uuu vvv 平行,调整成 vuvuvu 交错)

熟悉了 yuv420p 和 nv12(yuv420sp的一种)的结构后自己实现，bgr --> nv12

librtmp puller

最简单的win socket 示例:c.biancheng.net/cpp/html/30…

下载可执行的windows ffmpeg

收藏的网页,我没时间看这些,先记下吧

mat 的内存布局,涉及到 step size elemSize

`h264`相关

`yuv420p` 颜色空间相关

`nalu`

读乔帮主 `h264` 编码博客

`slice` 是什么?www.zzsin.com/article/sli…

`slice`是否就是帧:www.zzsin.com/article/sli…

`udp` `rtp` `rtcp`

`rtmp`

lichao `ffmpeg` 精讲

公网测试流`rtsp://34.227.104.115:554/vod/mp4:BigBuckBunny_115k.mp4`

lichao, 打开 `ios` 设备音频输入,不编码,原始音频数据重采样保存到 `pcm` 文件上

lichao, 打开 `ios` 设备音频输入,重采样后编码成 aac 文件

首先不知道`ffmpeg`中`AVDictionary`怎么设置(这个上下文是自己创建的还是`ffmpeg`中的变量,从代码上看不是自己申请的);而且还不知道向哪个上下文设置,是`AVFormatContext`还是`AVCodec`?也不知道有哪些键值对可以设置?
