写在前面

本人不是啥专业通信相关专业,只是计算机应用技术这个啥都会点,但啥都不精的专业毕业。给家里的网络改造纯粹是因为整好遇到搬迁,已经父母亲以及老奶奶日益增长的网络需求和体验极其差的无线网之间矛盾(其实就是家人们日夜吐槽家里的网怎么真么差),促使我去尝试使用一般公司、酒店的无线解决方案。

现有网络的不足

相信很多家在农村的小伙伴都很有体会,自建房都是几层的,而无线路由器就那么一个,一下楼或者隔着墙网络体验就直线下降,连不上,连上了上网慢就是常见问题。当然也会有小伙伴会自己买更多的路由器来覆盖,有一段时间我也采用了这种方案,虽然解决了网络覆盖的问题,但也是有一定的弊端,就实际体验而言它只是解决了网络有没有覆盖的问题。使用中,需要手动切换网络,路由器之前如果调频到相同频段也会发生干扰,导致断流、信号不佳的问题。后面可能会写一篇本人家里网络的演进,应该可以帮助不同需求的小伙伴搭建自家网络。在工作后,偶尔的机会接触到了统一管理的AC+分布各个位置的AP这种形式的无限网络布局,相较而言这种的体验是最好的,稳定、不用手动切换无线、省去繁琐的密码管理,以及在将来实现更多拓展功能。

前期准备

1、网络设计

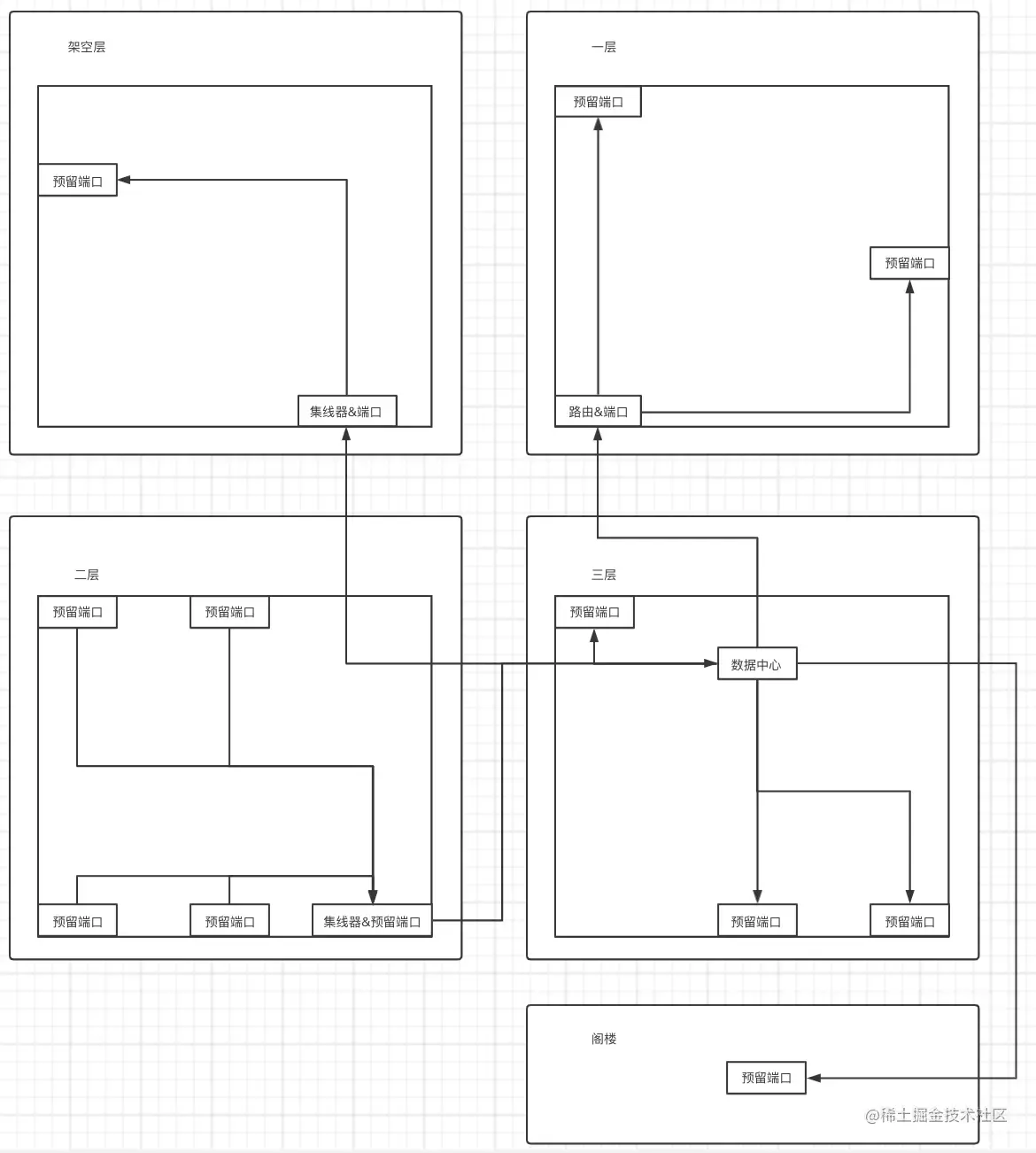

由于家里老房子推倒重来,那么一切水电网就可以按最优的方式来,家里使用了星型网络布局,即所有端口都联通到总控制室。当然也可以使用集线器,将各楼层连接到一处,再集中到总控制,但这会影响网络速率。本着战未来的想法,就没有采用这种方式。具体连线示意图见图一图二 image.png 图一,使用集线器模式

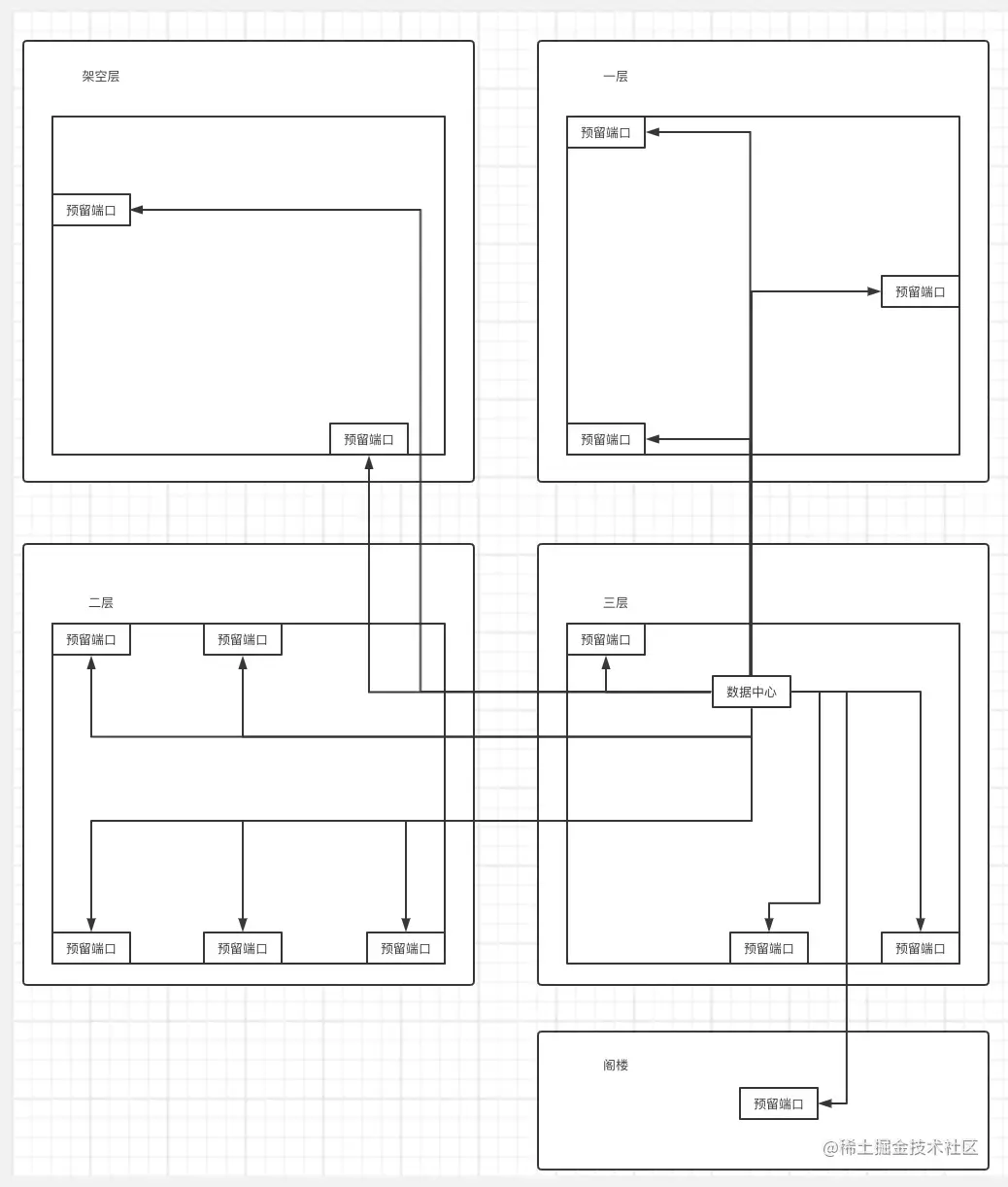

image.png 图二、星型网络模式

2、硬件连接

网络硬件设备连接,基本连接是由光猫入户,接入路由&AC,再接入交换机进行端口扩展。这里为了简化AP布线的步骤,使用了POE交换机和POE供电的AP。POE可以简单理解为网线供电,详细解释见参考链接。 其基本原理如下:

  1. 光猫对光纤信号进行调制解析
  2. 路由&AC控制器对内网进行ip分发和无限控制
  3. POE交换机进行端口扩展
  4. 用AP进行信号覆盖 具体网络设备连接示意图见图三

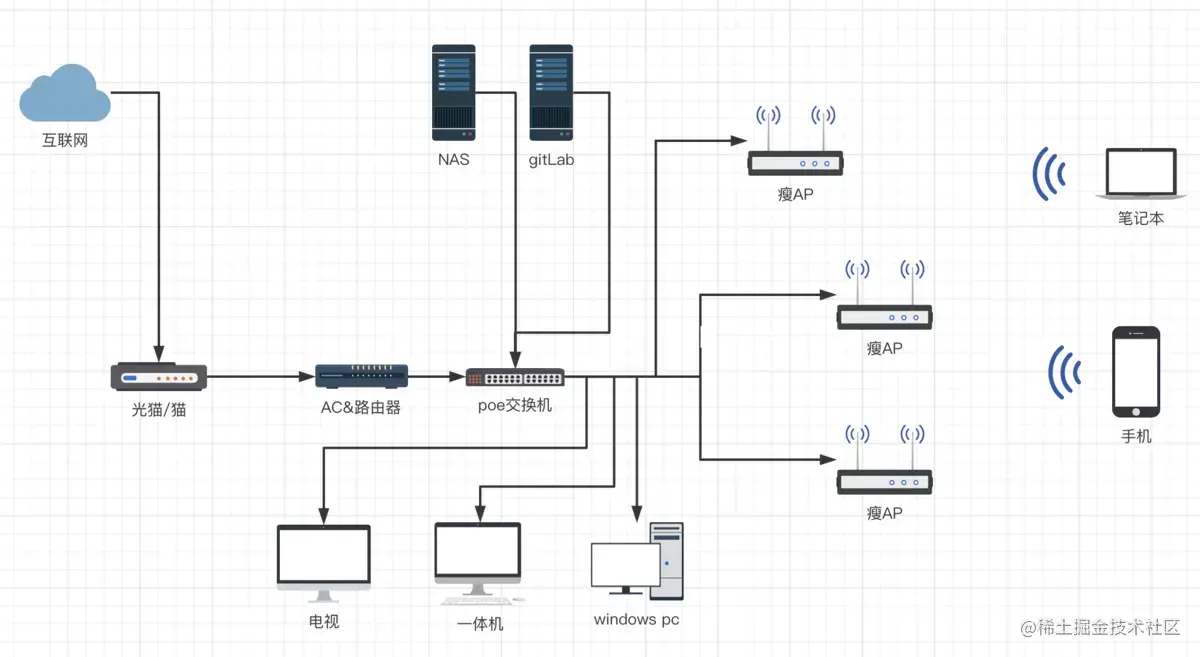

image.png 图三、网络示意图

3、实际接入

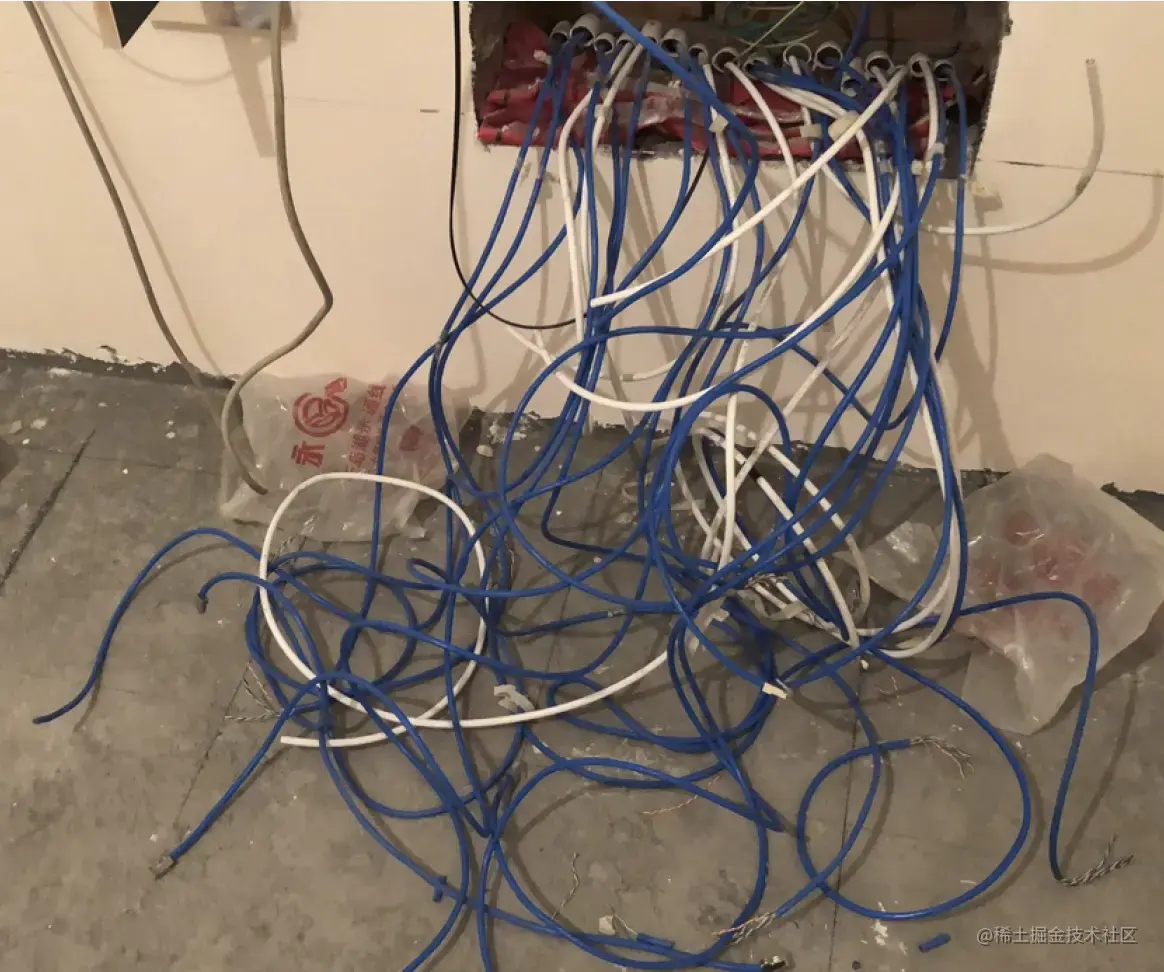

image.png 水电工刚完成穿线

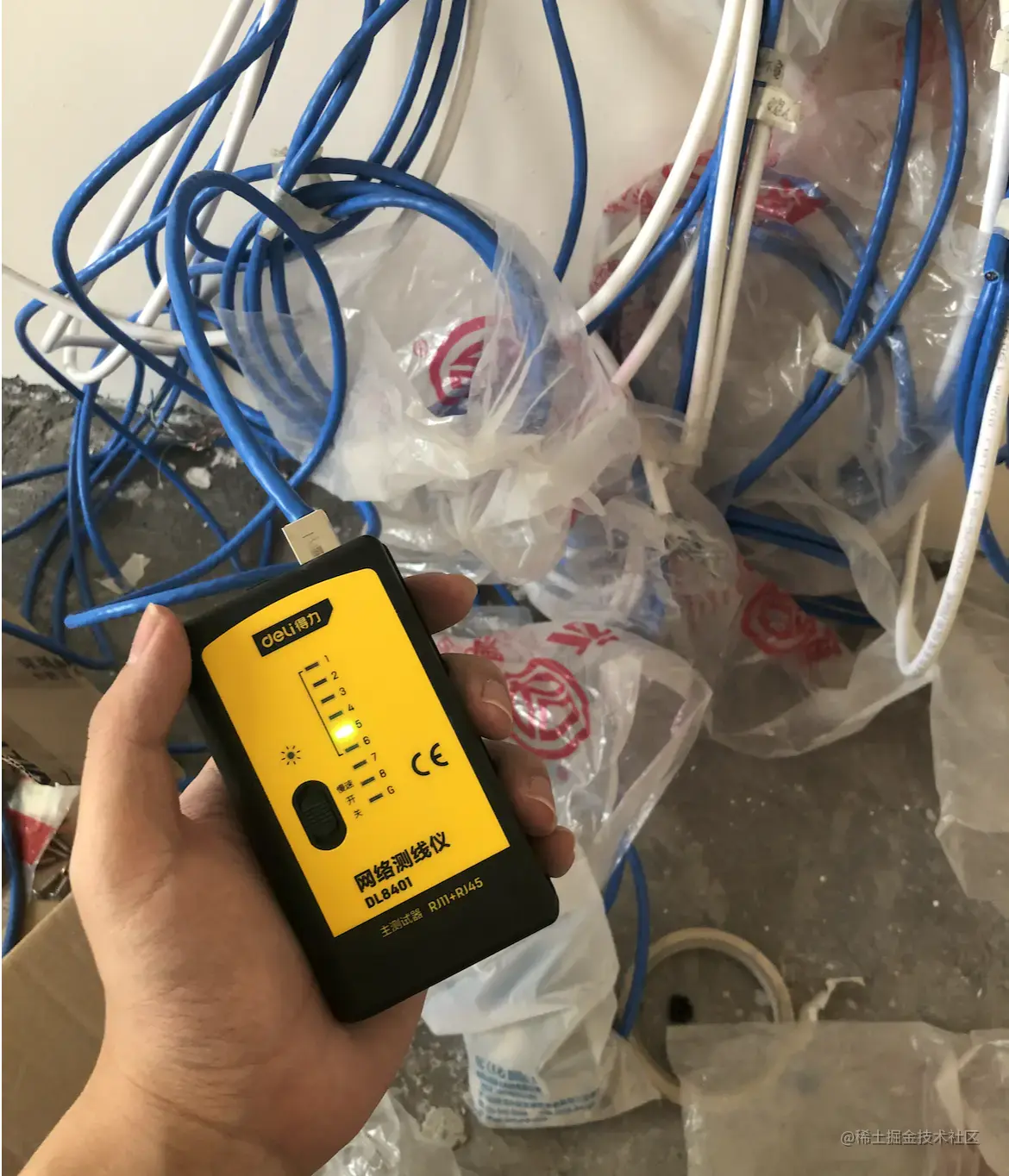

image.png 给网线加水晶头

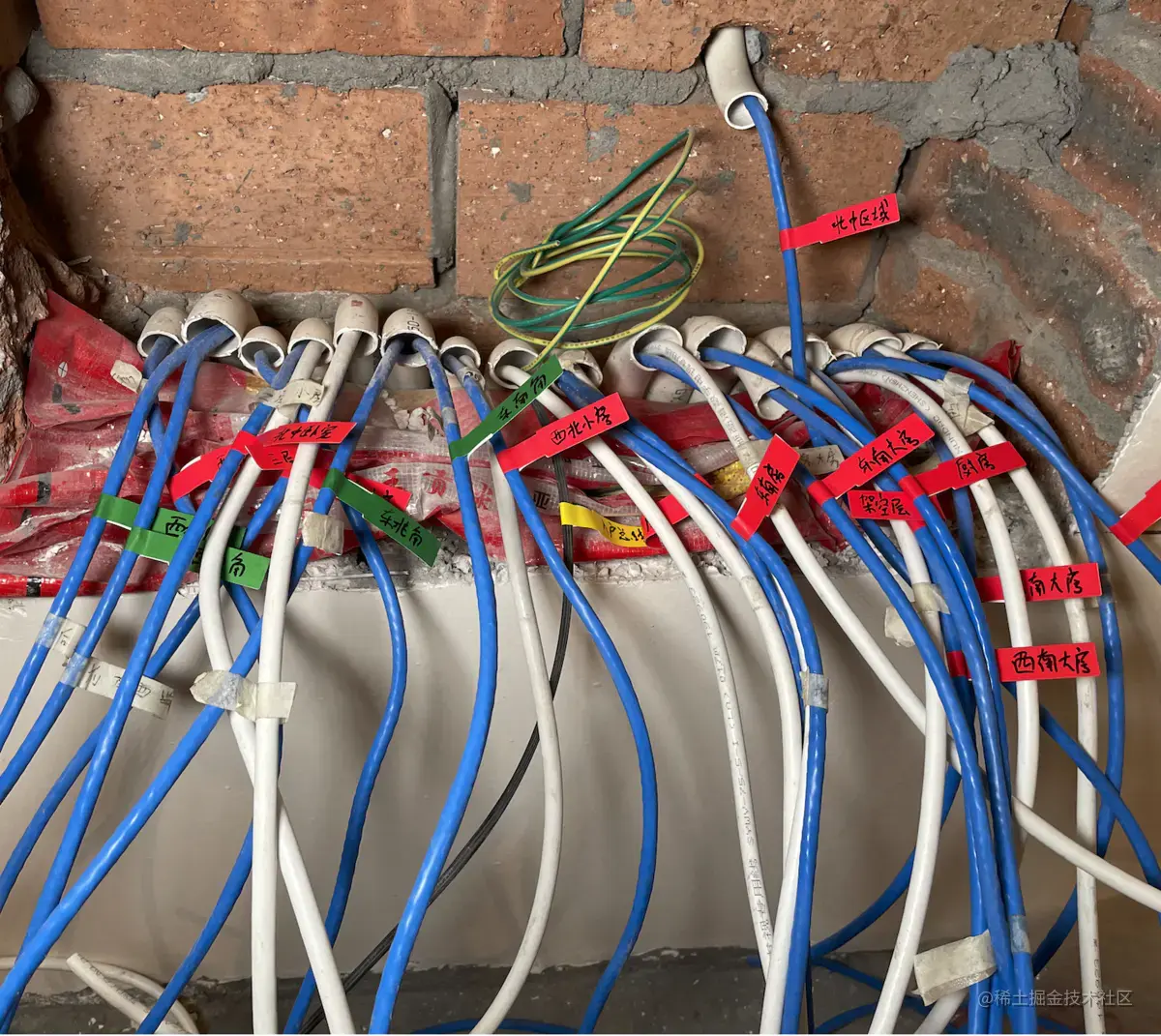

image.png 给网线加上标签

image.png 记录网线端口标签

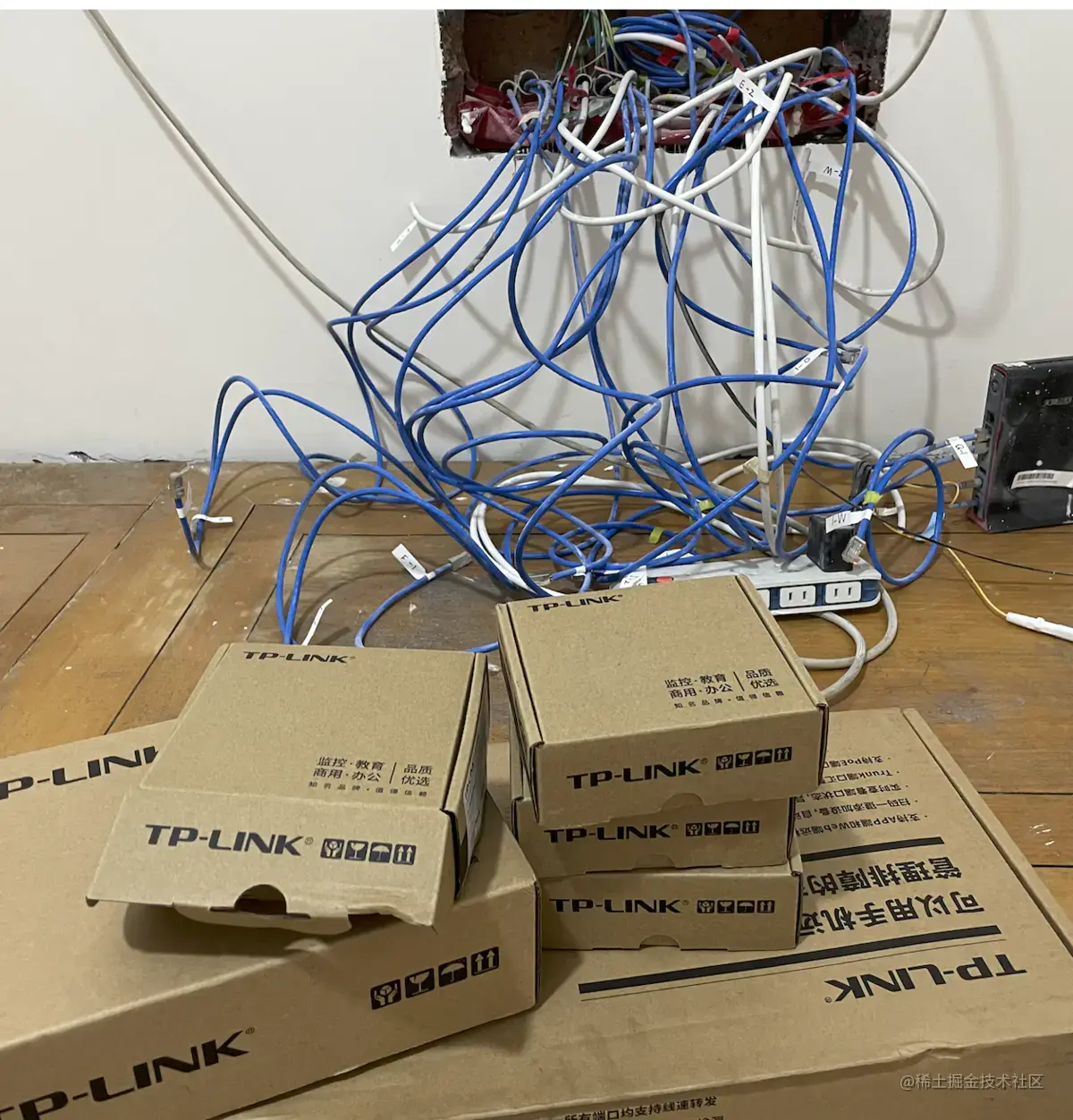

image.png 趁着618买入了大部分设备

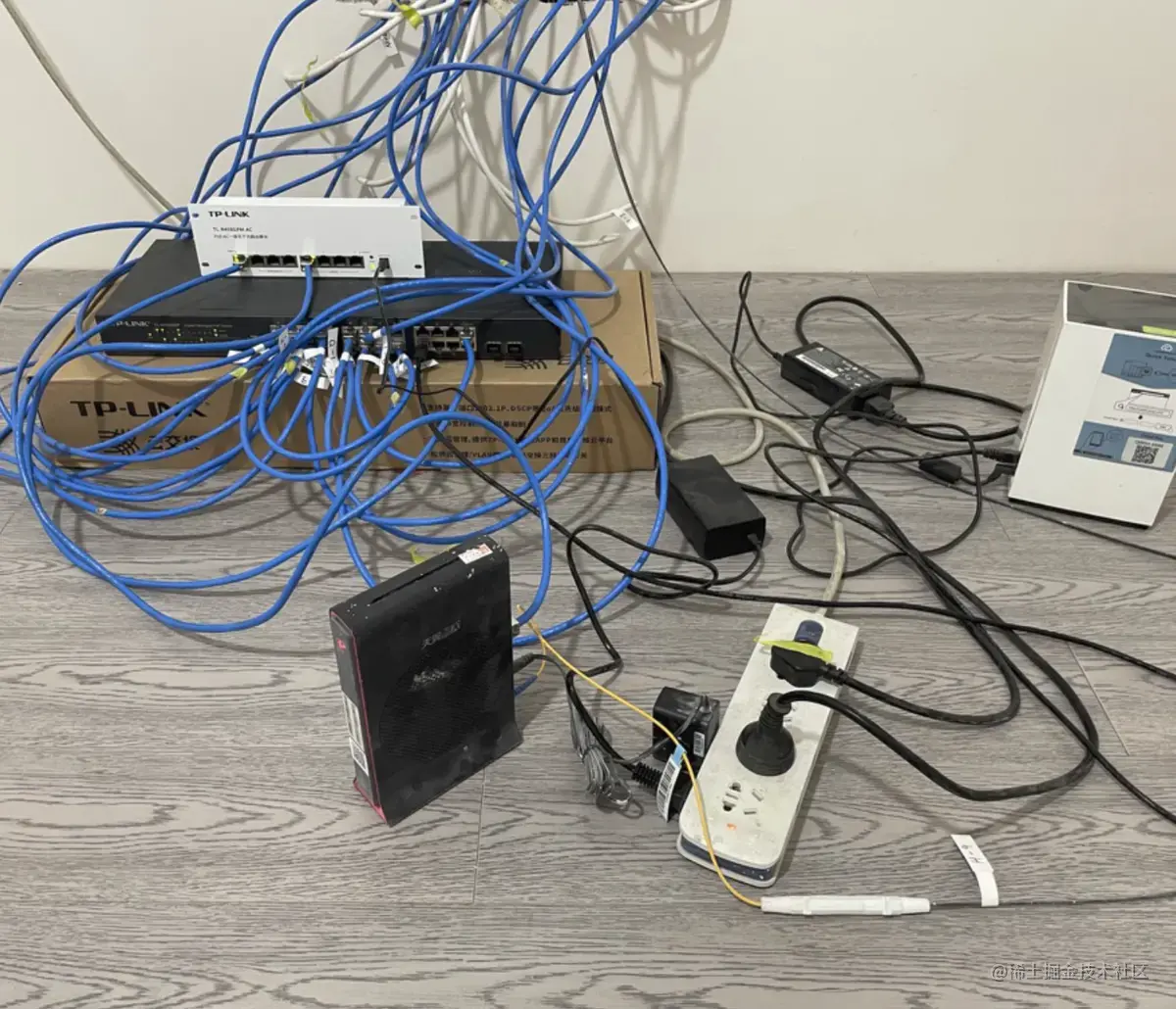

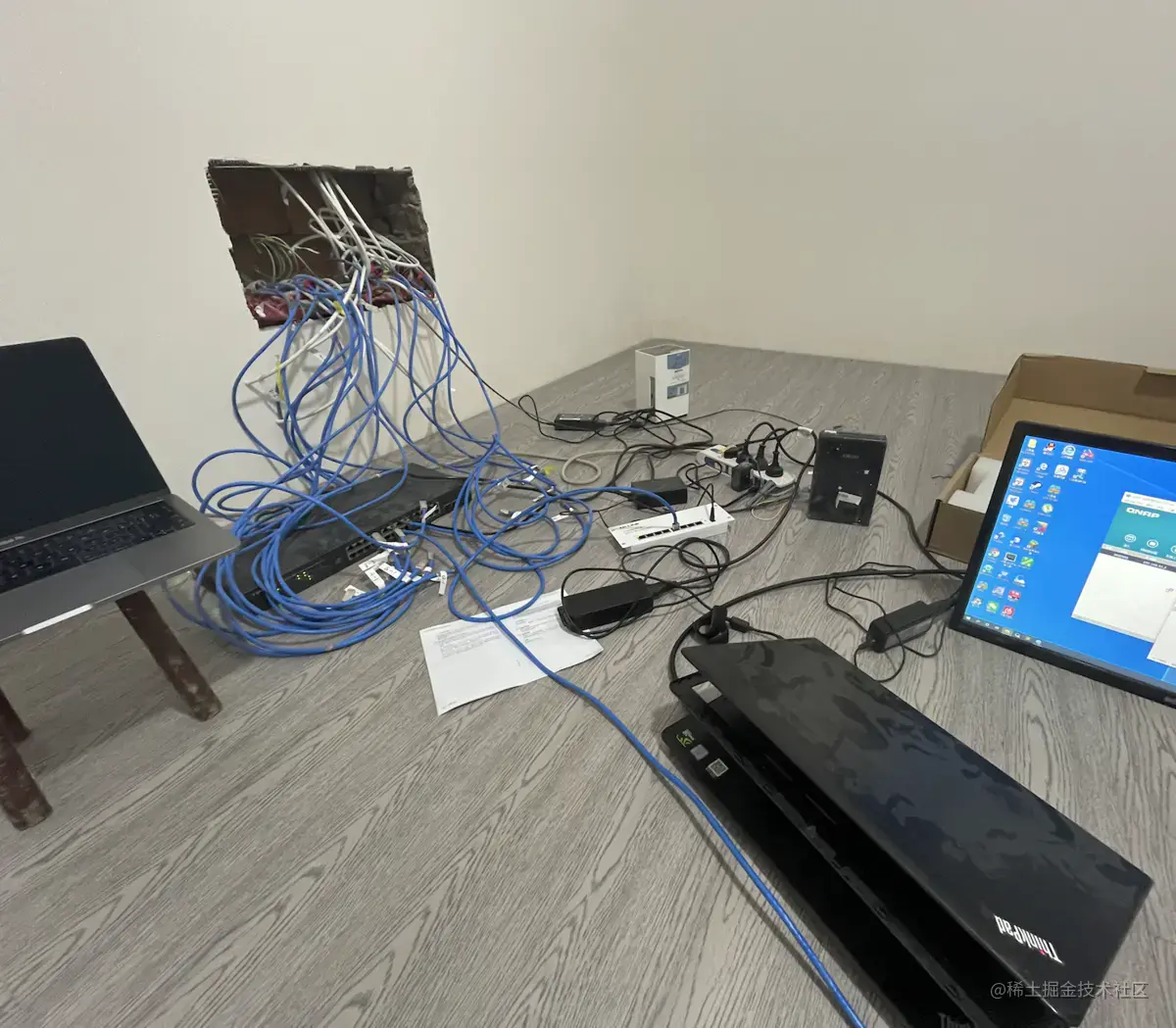

image.png 接入调试

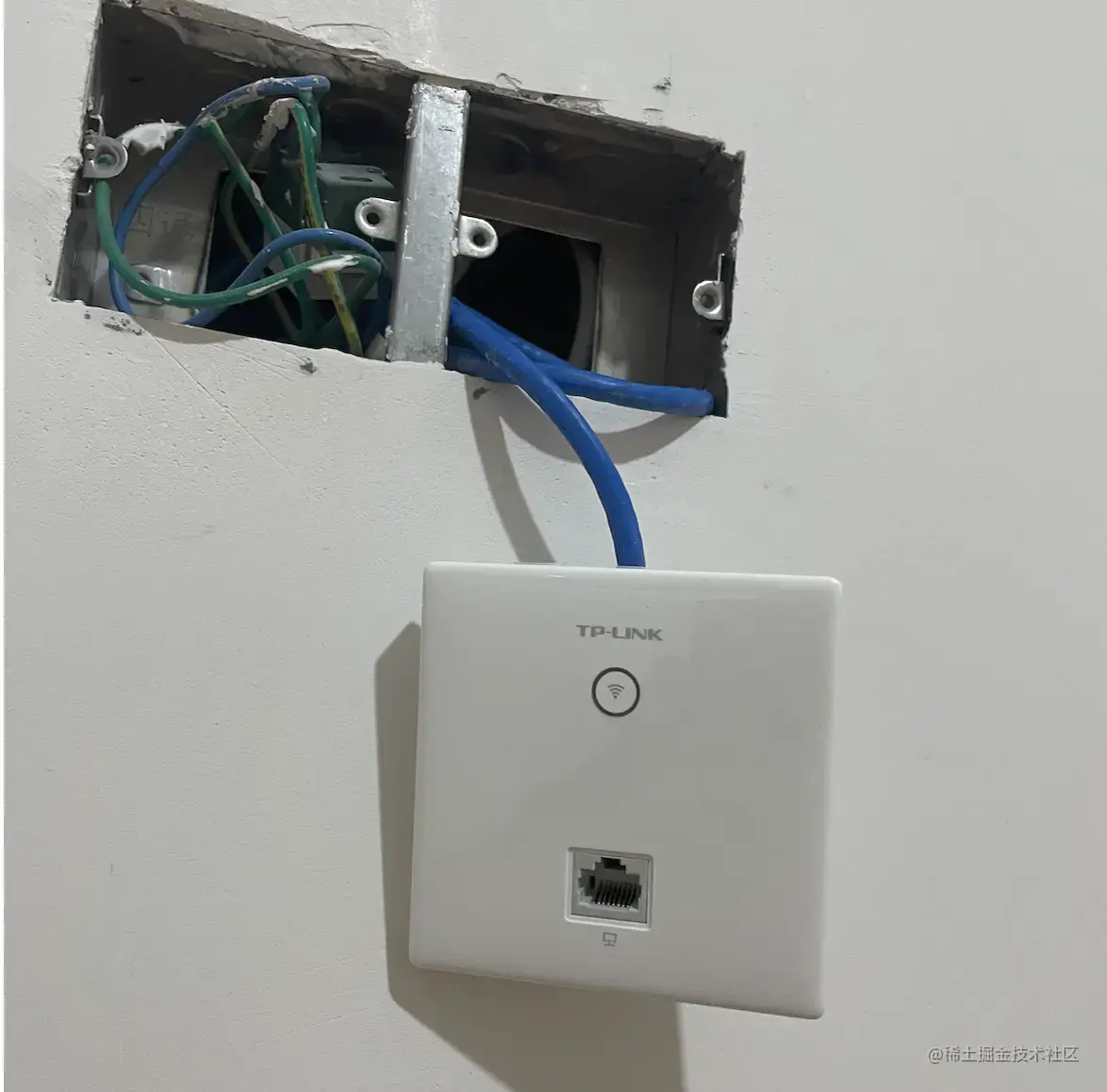

image.png 在各个房间的AP

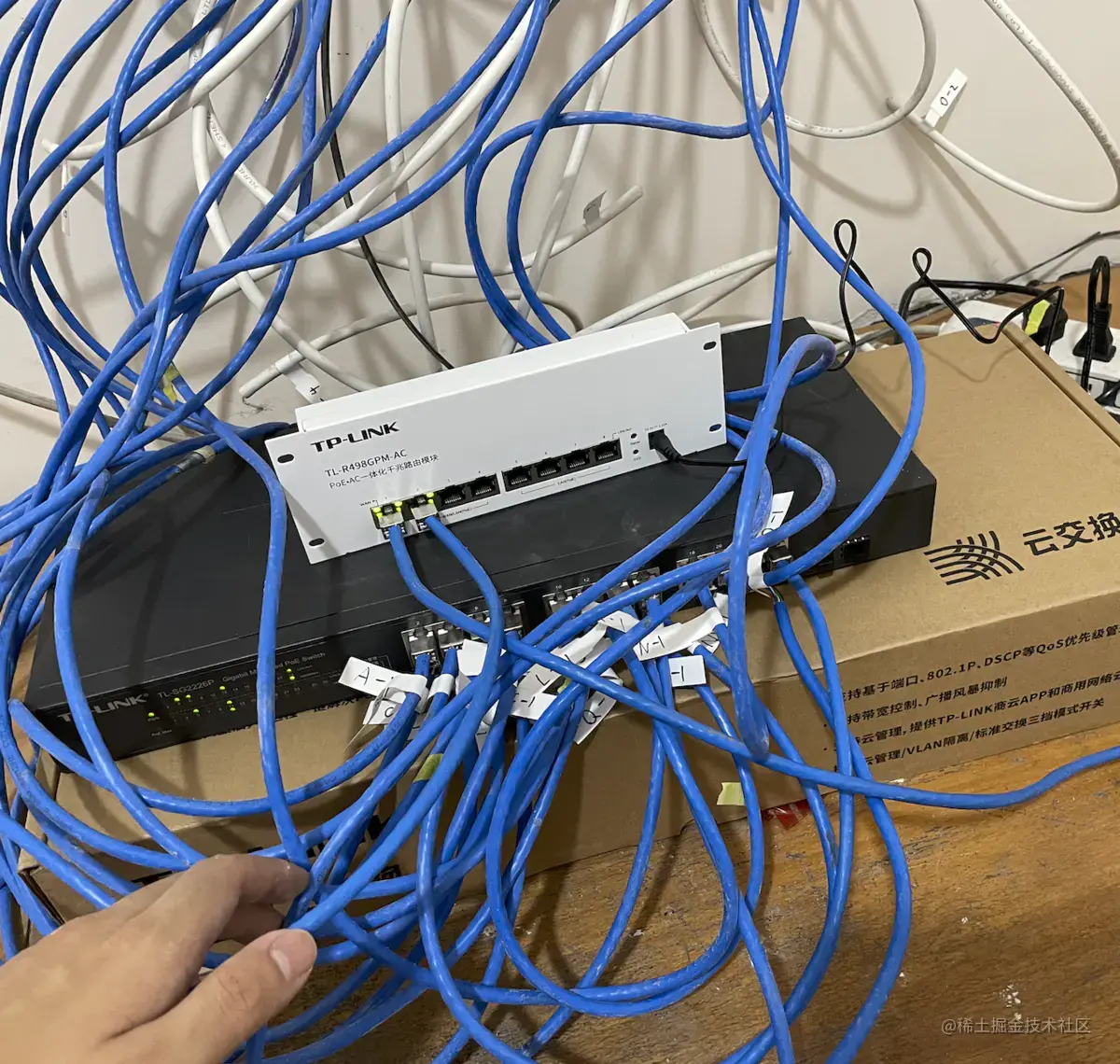

image.png 完整接入

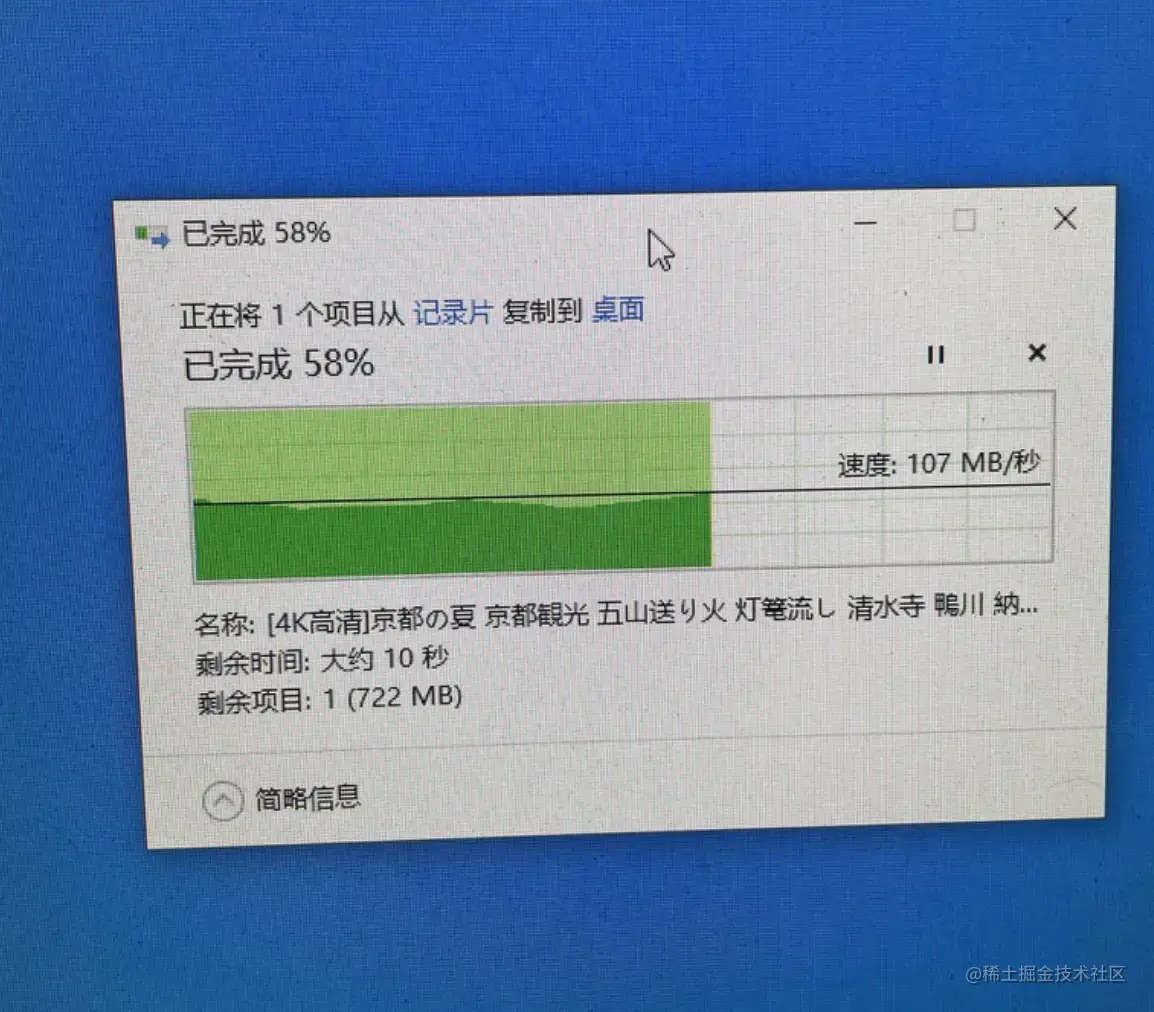

image.png 接入NAS测试速度

image.png 测试中的小插曲,电脑接入的网线转换器,居然是100M导致一直达不到1000M

image.png 实测内网达到1000兆网速

image.png 目前所有设备,后续准备加机柜

4、未来改进

  1. 接入wifi6面板,当前wifi6不划算
  2. 目前使用的是6类网线,之后想整套网络可以支持到万兆,目前万兆路由、交换机、网卡的价格就是一个字 贵
  3. 建立本地资源服务器,向网络运营商获取静态IP,对外提供NAS或者网站服务
  4. 过滤网络内容,建立本地DNS服务
