- 为什么需要图
- 图的相关概念
- 图的表示方式
- DFS（深度优先遍历）
- BFS（广度优先遍历）
- 最小生成树之prim算法
- 最小生成树之KrusKal算法
- 最短路径之Dijkstra算法
- 最短路径之Floyed算法
以下只给出思路与关键方法，算法的源代码放在了git中，需要的自取
一、为什么需要图？
处理多对多
二、图的相关概念
顶点
边
路径
无向图---顶点之间没有方向的图
有向图---顶点之间有方向的图
带权图---每个路径有值的图，也叫网
三、图的表示方式
二维数组和链表，也可以称为邻接矩阵和邻接表
可以看到0表示不是直接相连，有很多边都是不存在的，会造成空间上的一定损失

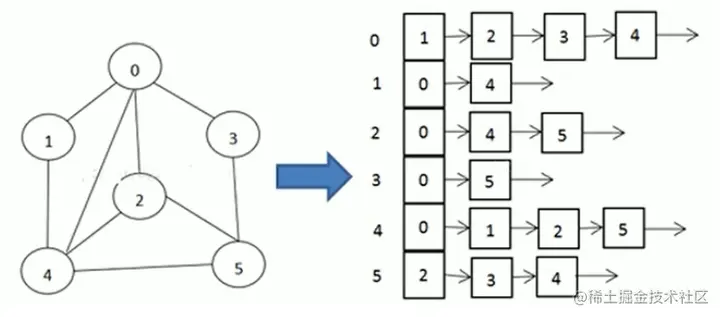

邻接表的话只关心存在的边，因此没有空间浪费，邻接表由数组+链表组成
图的遍历方式有两种，一种是DFS（深度优先）另一种是BFS（广度优先）
四、DFS（深度优先遍历）
depth first search
重点在于递归下去，回溯上来
难点
1、判断遍历的条件
for循环遍历二维数组，如果为1且未使用过，则将下个顶点继续递归
精髓
1、用任意一个顶点来遍历所有的顶点（如果图是连通的）
2、每条边都会遍历两次，所以标记数组就起到了作用
思路（如图所示）

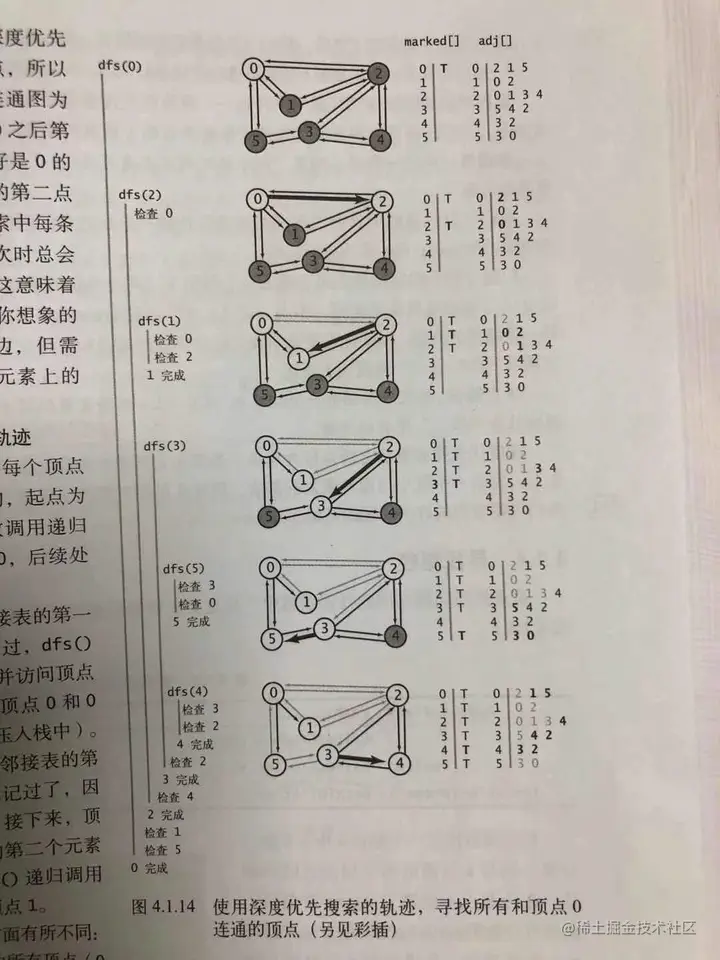

首先创建一个图类，定义两个属性，一个二维数组和判断是否使用过的数组。给一个创建图的初始化方法。二维数组的行下标作为顶点。根据上图构建一个图，然后进行遍历。下图与我的代码思路是一致的，只不过我的实现方式更简单，图上是用了adj数组来记录，我是二维，所以我的遍历是有序的，图上是 0 --> 2,代码实现是0 --> 1最终都会遍历完毕
图
二维数组遍历方式（假如从顶点0开始）
不明白可以代码debug在参照图
代码实现
void dfs(int i) {
//先输出当前行下标
System.out.print(i + "\t");
//将该顶点置为已使用状态
this.used[i] = true;
for (int j = 0; j < this.matrix[i].length; j++) {
if (this.matrix[i][j] == 1 && this.used[j] == false) {
this.dfs(j);
//不能写return，否则不会回溯
}
}
}
五、广度优先遍历（BFS）
Breath First Search
与DFS不同的是，BFS执着于一个顶点的遍历，看看这个顶点能有多少个边，如果没有，那么则使用遍历过的第一个顶点作为新顶点继续遍历，直到结果输出
实现不同的是，DFS是递归，BFS使用一个队列实现，不用递归

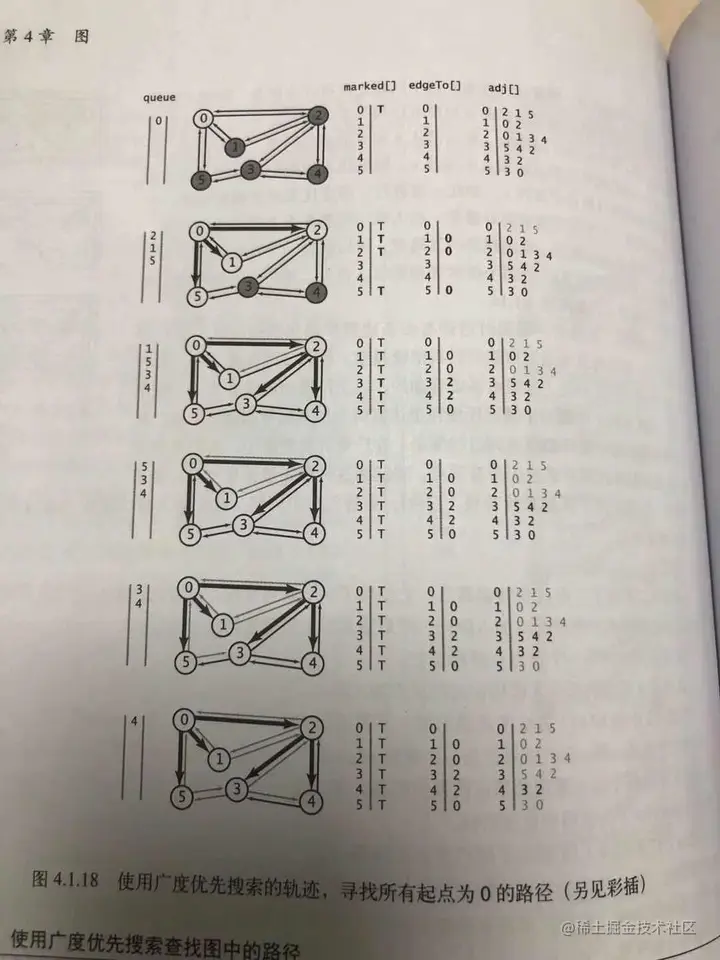

思路图（主要是queue的使用）
二维数组顺序（与上面同样的数组）
需要注意的是如果图不连通，那么结果就不会全部遍历
方法实现
void bfs(int i) {
Queue<Integer> queue = new LinkedList<>();
queue.offer(i);
this.used[i] = true;
System.out.println("bfs遍历结果为");
System.out.print(i + "\t");
while (!queue.isEmpty()) {
//获得队列头下标
int head = queue.poll();
for (int j = 0; j < this.matrix[head].length; j++) {
if (this.matrix[head][j] == 0) {
if (this.used[j] == false) {
//如果结果为0并且没使用过，说明通过该顶点走不通，跳出循环，换队列中下个顶点继续
break;
}
//如果为0但使用过，说明该顶点已输出，则遍历下一位数
continue;
}
//如果结果为1并且没有使用过，说明该顶点可以到达该边，输出并置为已使用
if (this.used[j] == false) {
queue.offer(j);
System.out.print(j + "\t");
this.used[j] = true;
continue;
}
}
}
}
六、最小生成树之prim算法
prim，修路问题，实际上是求最小生成树的问题（Minimum Cost Spanning Tree）简称MST。
给定一个带权的无向连通图。如果选取并生成一棵树，使树上所有边的权总和为最小
算法主要有普利姆算法（prim）和克鲁斯卡尔算法（Kruskal）
prim算法思想
对于加一个加权无向图如果求出它的最小生成树，按照顶点的方式进行发起，给定一个图，假设如图所示，从顶点A生成
那么过程如下（使用过的边不在参与，下面有过程图）
1、与A顶点有关的边有AC,AB,AG，其中权值最小的边为AG（2）
2、<A,G>其中顶点集合有A和G，以他们为顶点的边有，AC,AB,GE,GF,GB,其中GB的权值最小（3）
3、顶点集合为<A,G,B>,以他们为顶点的边有AC,BD,GE,GF,其中GE权值最小（4）
4、顶点集合为<A,G,B,E>,以它们为顶点的边有AC,BD,GF,CE,EF，其中EF权值最小（5）
5、顶点集合为<A,G,B,E,F>同理，边有AC,CE,FD,BD,其中FD权值最小（4）
6、顶点集合为<A,G,B,E,F,D>边有AC,CE,其中权值最小的围殴AC(7)
最后最小生成树生成，权值为25，7个顶点，6条边
难点
1、构建过程中需要判断是否构成了环，如何判断？
如图所示在构建最小生成树的时候在第六步 AC的权是5小于AB的权7，很明显应该选择AC
那么如何判断AB是非法的？（以下用0表示A。1表示B，以此类推）
首先是获得一个终点数组，方法由getEnd实现，也是该算法的精髓
//传入顶点，返回该顶点的终点
private static int getEnd(int i, int[] end) {
while (end[i] != 0) {
i = end[i];
}
return i;
}
采用一个终点的判断方法，假设坐标i的终点与坐标j的终点是一样的，则构成了环
//是否构成了环
public static boolean isValid(int i, int j) {
//比如边BG 传入值为1，6或者6，1都代表的是一条边，这里判断默认前顶点比后顶点的值小，只取1，6
//所以当为6，1的情况时，应当做i,j值的调换
if (i > j) {
int temp = i;
i = j;
j = temp;
}
boolean b = false;
int m = getEnd(i,end);
int n = getEnd(j,end);
if (m == n) {
//构成了环
b = true;
} else {
//否则构建终点数组
end [m] = n;
}
return b;
}
该判断同样适用下面的克鲁斯卡尔算法
稍后用克鲁斯卡尔算法来解释此终点的含义
核心方法
//生成方法，目标数组，起点
private Map<String,Integer> cal(int[][] act, int start) {
//存权值
Map<String,Integer> map = new HashMap<>();
//存备选边全部结果集
Map<String,Integer> allMap = new HashMap<>();
//存顶点
List<Integer> list = new ArrayList();
//顶点集合加入一个起点值
list.add(start);
//定义值
int min = MAX,tempi = 0,tempj = 0;
//遍历
while (list.size() < act.length) {
//获得此次生成的图的最小权值的边是哪条
for (int i : list) {
for (int j = 0; j < act.length; j++) {
if (act[i][j] != 0 && act[i][j] < min && !this.isExist(i,j,allMap)) {
//说明顶点处有边
min = act[i][j];
tempi = i;
tempj = j;
}
}
}
//判断该备选边构建的图是否会构成环，不构成则加入结果集
if (!isValid(tempi, tempj)) {
this.put(tempi,tempj,min,map,list);
}
//备选边如果构成了环不进行处理的话，会一直进行判断该备选边
allMap.put(tempi + ":" + tempj,min);
//初始化
tempi = 0;
tempj = 0;
min = MAX;
}
return map;
}
结果输出
七、最小生成树之KrusKal算法
同样的是一个求最小生成树的算法，不过prim是顶点，这个是边

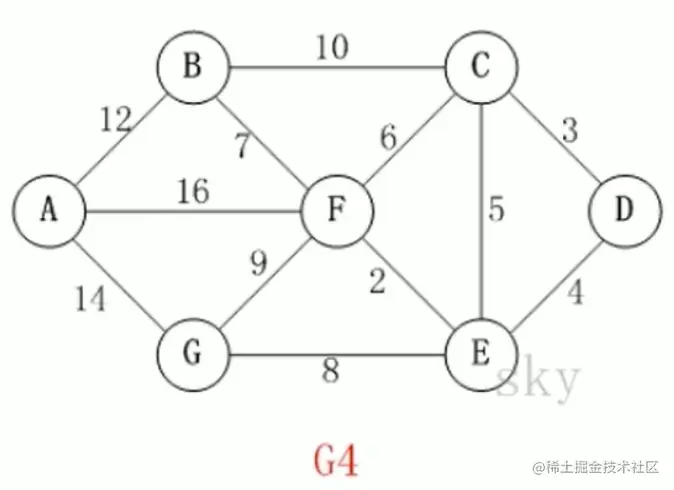

构建过程如下

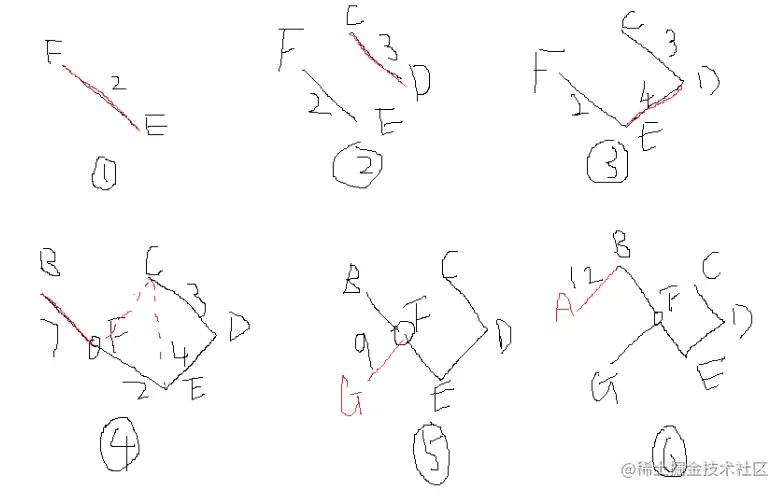

用终点的方式判断是否存在环的问题，如图在3-4的过程中，舍弃了权值更小的CE与CF选择了BF，如何做到？
1、创建一个数组end来存储该终点。利用每一步来增加该数组的值
2、第一步选择EF边，E的终点是F
3、第二步选择CD边，C的终点是D
4、第三步选择DE边，D的终点是E，而E的终点是F，所以最终D的终点是F
5、第四步在判断CE边的时候，C的终点是D，而D的终点上一步得到F，所以C的终点是F,
E的终点通过第一步得到也是F，CE两点得到相同的终点，那么构成环，不选择该边
6、CF同理，C的终点为F，而F的终点之前没有，根据方法返回本身，也就是终点F，此时CF的终点也相同，也不选择该边
7、BF同理，B的终点之前没有返回本身B，F的终点为F，不同，故可以选择
核心方法（很多可以用prim算法的方法）
//主方法
private Map<String,Integer> cal(int[][] act) {
//最小生成树结果集合
Map<String,Integer> map = new HashMap<>();
//备选边全部集合（包含可能构成环的）
Map<String,Integer> allMap = new HashMap<>();
int min = 65535,tempi = 0,tempj = 0;
while (map.size() < act.length-1) {
for (int i = 0; i < act.length; i++) {
for (int j = i+1; j < act.length; j++) {
int temp = act[i][j];
if (temp > 0 && temp < min && !isExist(i, j, allMap)) {
tempi = i;
tempj = j;
min = temp;
}
}
}
//判断该备选边构建的图是否会构成环，不构成则加入结果集
if (!Prim.isValid(tempi, tempj)) {
map.put(tempi + ":" + tempj,min);
}
//备选边如果构成了环不进行处理的话，会一直进行判断该备选边
allMap.put(tempi + ":" + tempj,min);
tempi = 0;
tempj = 0;
min = 65535;
}
return map;
}

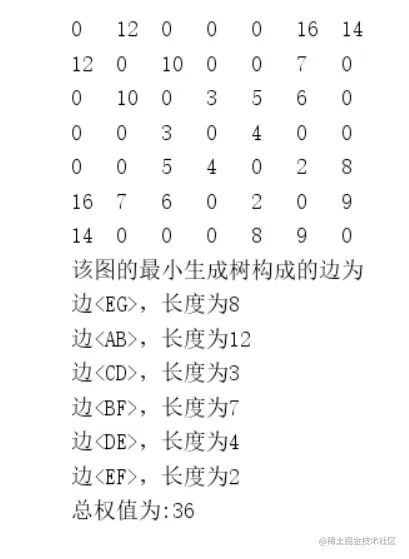

输出结果
八、最短路径之Dijkstra算法
迪杰斯特拉算法主要特点是从起始点开始，采用贪心算法的策略，每次遍历到始点距离最近且未访问过的顶点的邻接节点，直到扩展到终点为止 --- 百度百科
迪杰斯特拉算法又叫做单源最短路径算法。用于计算一个节点到其他所有节点的最短路径
最短路径的性质
路径是有向的（当然包含无向的，举例是拿无向图测试的，也可以拿有向图测试）
权重不一定表示距离---也可以表示花费、时间等
并不是所有顶点都是可达的---为了简化问题一般都是可达的（强连通）
负权重回事问题复杂，Dijkstra不善于解决负权重问题
最短路径不一定只有一条
很多人都认为Dijkstra是一种贪心的思想，但我更愿意归纳为动态规划的思想，原因在于不断更新来获取最优的值。
举例

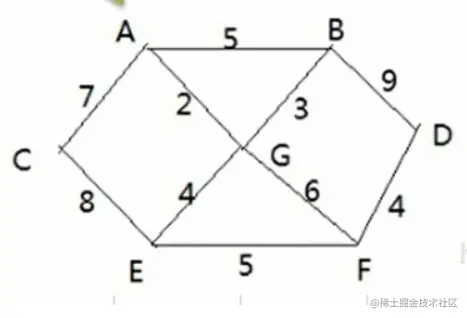

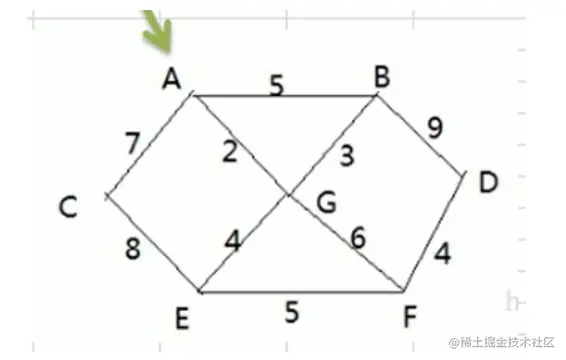

如图求G到各个顶点的最短距离

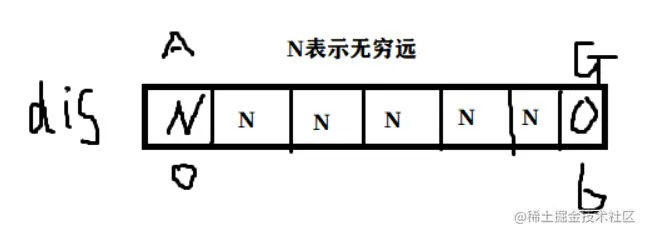

第一步：构建dis距离数组，dis[6]为0（自己到自己为0），其余初始化为N（∞）
第二步：构建queue队列，存放遍历的顶点。以G点遍历后更新dis
第三步：首先找到最近的边GA(2)，将A加入队列，在以A点进行遍历，找到B，C（G点遍历过）

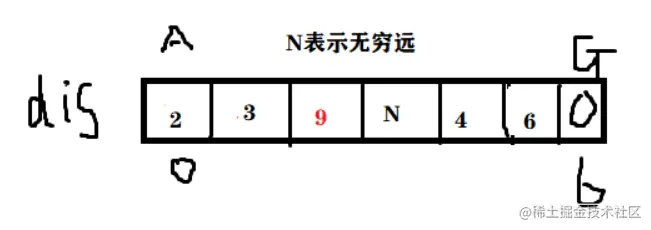

AB=6 GAB=2+6=8 < 现在的3不更新。AC=7 GAC=2+7=9 < N更新dis
第四步：现在G、A都遍历过了，找到离G最近的B，开始遍历B点，找到D，BD=9 那么GBD=3+9=12 < N 更新dis
第五步：同理，下一个是E，遍历E点，得到EC=8 GEC=4+8=12 > 4不更新。EF=9 GEF = 4+9=13 > 6不更新
第六步：下一个是F，得到FD=4 GFD=6+4=10 < 12 dis更新
第七步：下一个是C，A、E都遍历过了，找不到，跳过

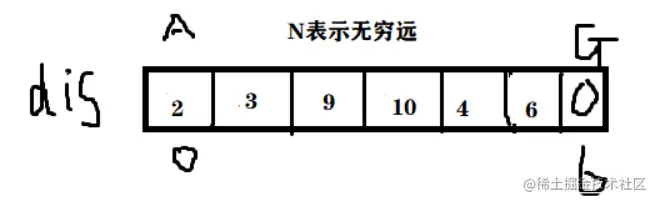

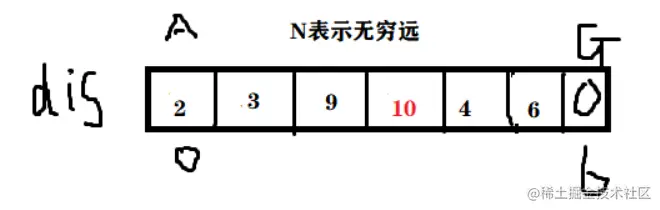

第八步：最后是D，也全部遍历过了，也跳过，最后得到的dis表为，这个就是G到各个顶点的最短距离
可以看出迪杰斯特拉的思想就是不断遍历邻近节点来更新距离表
代码思路
构建图，采用邻接矩阵的方式记录（用99表示∞）
如何取到这些顶点的顺序？
设置一个方法，每次获得dis表中最近的一次路径下标
//获得下一个顶点
public int getMin(int[] dis, int[] used) {
int min = N;
int result = -1;
for (int i = 0; i < dis.length; i++) {
if (used[i] == 1) {
continue;
}
if (dis[i] < min) {
min = dis[i];
result = i;
}
}
return result;
}
如果得到G到遍历当前顶点的最优距离？
顶点的当前值 = G到当前顶点的距离 + 当前顶点到遍历顶点的距离
比如GAC = GA + AC = 2 + 7 = 9
如何进行遍历？
用每次得到的顶点进行遍历，一共需要遍历n-1次，由于遍历之前初始化dis也算1次，所以方法中只需要遍历n-2次，以下为初始化dis的方法
//获得dis数组,n表示顶点
public int[] getDis(int n) {
int dis[] = new int[act.length];
for (int i = 0; i< dis.length; i++) {
dis[i] = act[n][i];
}
return dis;
}
最后用两个for循环搞定，第一层用来决定遍历的次数也就是n-2次，第二次用来写距离逻辑，getMin方法取到的顶点依次进行遍历更新dis数组
//采用邻近顶点的方式遍历,n表示从哪个顶点遍历
public int[] newCal(int n) {
//使用过的顶点，1代表已使用
int[] used = new int[act.length];
used[n] = 1;
//初始化dis数组
int[] dis = getDis(n);
for(int i = 0; i < act.length-2; i++) {
int temp = getMin(dis, used);
//遍历n-2次就可以了，初始化的时候遍历过一次，最后一次其余顶点都遍历过了没有意义
for (int j = 0; j < act.length; j++) {
//当前的路径值 = 遍历顶点到temp顶点的最优值（比如GA）+ temp到i顶点的值（比如AB）
int len = dis[temp] + act[temp][j];
if (used[j] == 0 && len < dis[j]){
//如果比当前dis中的小，则更新
dis[j] = len;
}
}
//将该顶点置为已使用
used[temp] = 1;
}
return dis;
}
结果如下
最短路径之Floyed算法
求每个顶点到所有顶点的最短路径
这句话的意思为A到ABCDEFG的最短、B到ABCDEFG的最短
之前理解错了。。以为A经过所有点的最短，B经过所有点的最短，做完后发现不一样么
方向正确后，考虑怎么实现，其实我愿称之为Dijkstra的暴力破解法，Dijkstra巧妙的利用邻近点来依次遍历得到最新的值，floyed直接使用三个for循环来得到解决
代码实现关键点
1、直接用本身进行不断更新
返回的结果比如act[0][1]表示A到B的最短路径
2、利用中间顶点不断遍历，而不是起始点或终点
这个会导致第一层for循环的变量应该是中间顶点的坐标
如图AD的最短路径为A--G--F--D，中间节点有G、F，最短路径可能是A--G--D 或者是 A---F--D，但AF经过G点，而遍历从A--G遍历，所以AG会比AGF最优值取得更近，那么AD的最优值就是A--G--D了
方法实现
private void cal(int[][] act) {
for (int j = 0; j< act.length; j++) {
//这层的j表示中间顶点
for (int i = 0; i< act.length; i++) {
//这层的i表示起始顶点
for (int k = 0; k< act.length; k++) {
//这层的k表示到达的顶点
//距离 = 起始点到中间点的距离 + 中间点到终点的距离
int len = act[i][j] + act[j][k];
//如果比数组中的值小则进行替换
if (len < act[i][k]) {
act[i][k] = len;
}
}
}
}
}
结果如下
