一、简介
通过质点的螺旋运动说明质点在极坐标系中的运动规律。通过图形说明质点的运动轨迹。
二、源代码
%质点的螺旋运动轨迹和速度
clear %清除变量
k=input('请输入角度系数:'); %键盘输入角度系数
%0.5 %参考值
th=(0:5000)/5000*2*pi*5; %5圈极角
r=1+k*th; %极径

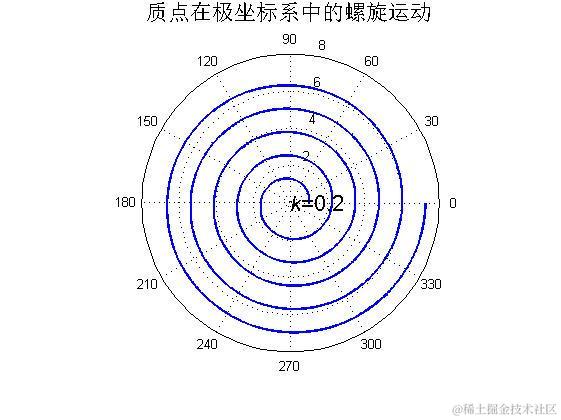

figure %创建图形窗口
h=polar(th,r); %画极坐标图
set(h,'LineWidth',2) %加粗曲线
fs=16; %字体大小
title('质点在极坐标系中的螺旋运动','FontSize',fs)%标题
text(0,0,['\itk\rm=',num2str(k)],'FontSize',fs)%角度系数文本
x=r.*cos(th); %横坐标
y=r.*sin(th); %纵坐标
%[x,y]=pol2cart(th,r); %效果同上

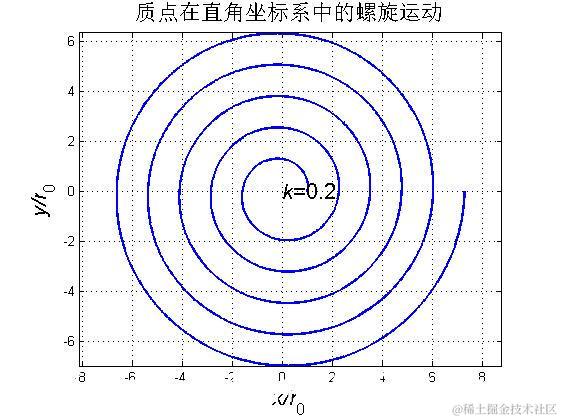

figure %创建图形窗口
comet(x,y) %画彗星式轨迹
plot(x,y,'LineWidth',2) %画轨迹曲线
grid on %加网格
axis equal %使坐标间隔相等
title('质点在直角坐标系中的螺旋运动','FontSize',fs)%标题
xlabel('\itx/r\rm_0','FontSize',fs) %横坐标标签
ylabel('\ity/r\rm_0','FontSize',fs) %纵坐标标签
text(0,0,['\itk\rm=',num2str(k)],'FontSize',fs)%角度系数文本

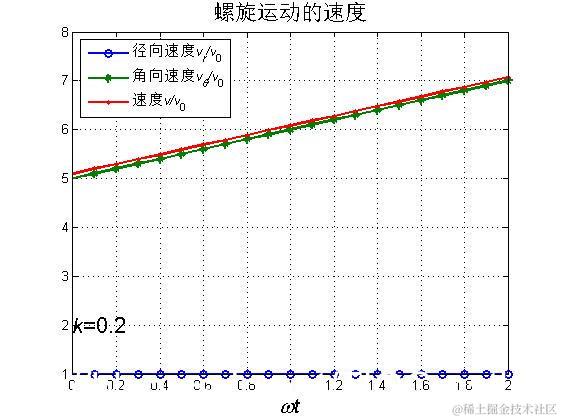

wt=0:0.1:2; %时间与角速度的乘积(角度)
vr=ones(size(wt)); %径向速度(全1向量)
三、运行结果
四、备注
版本：2014a
