【通信】基于matlab数字基带传输系统【含Matlab源码 885期】

一、简介

二进制比特序列时间离散,取值离散,而实际的物理信道只能承载时间上连续的信号,为使二进制比特序列能在实际的物理信道传输,要用连续的波形表示比特0和比特1。
那么如何用连续的波形表示比特0和比特1?

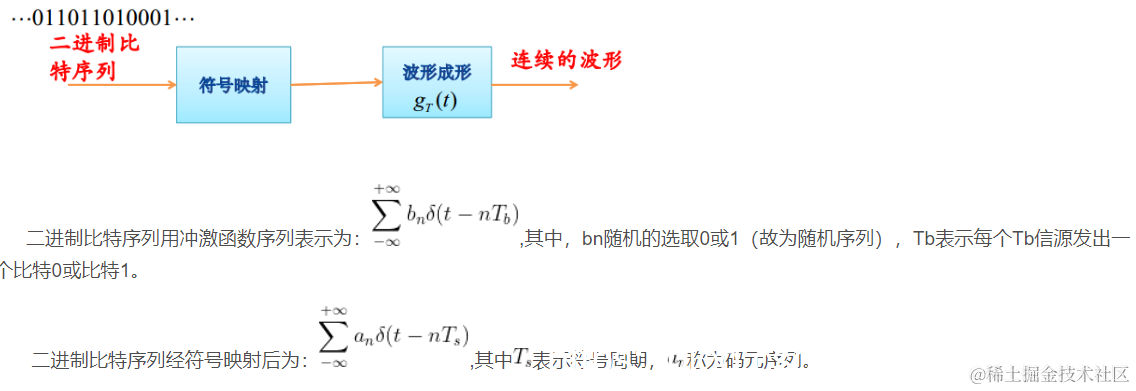

要经过符号映射和波形成形这两个步骤:

1 符号映射
符号映射:符号映射是将抽象的比特0,比特1映射为实际的物理量,比如电压等。
在这里插入图片描述
1.1 符号映射的分类

1.1.1 一个比特映射为一个符号:
1)单极性码序列:比特0->0电平 比特1->+A电平, 如TTL电平
2)双极性码序列:比特0->-A电平 比特1->+A电平 如RS232
3) 三电平映射:0,1->0,-A,+A电平 如AMI码

1.1.2 多个比特映射为一个符号

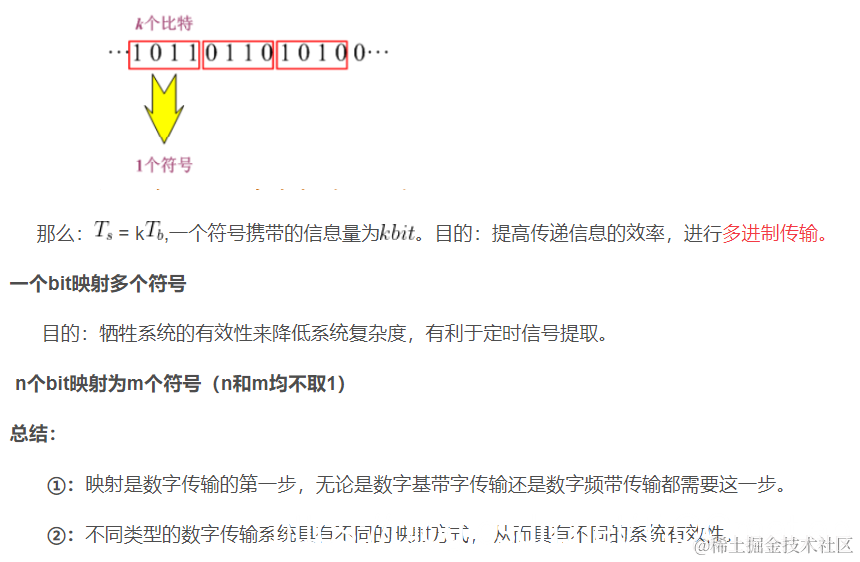

4)多个比特映射为一个符号:k个比特为映射成一个符号:
在这里插入图片描述

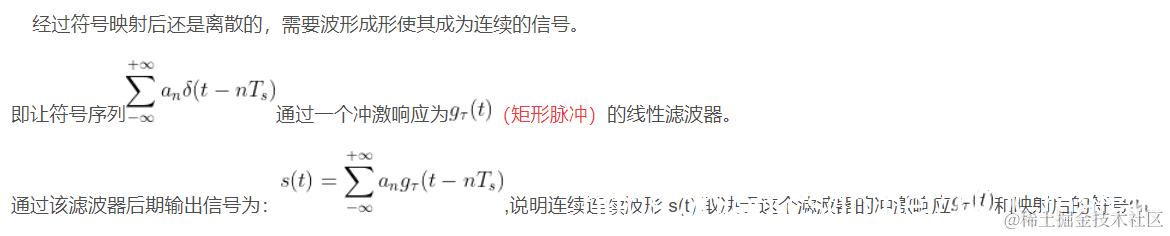

1.2 波形成形
在这里插入图片描述
1.3 s(t)的功率谱(数字基带信号的由来)
在这里插入图片描述

2 数字传输系统的分类

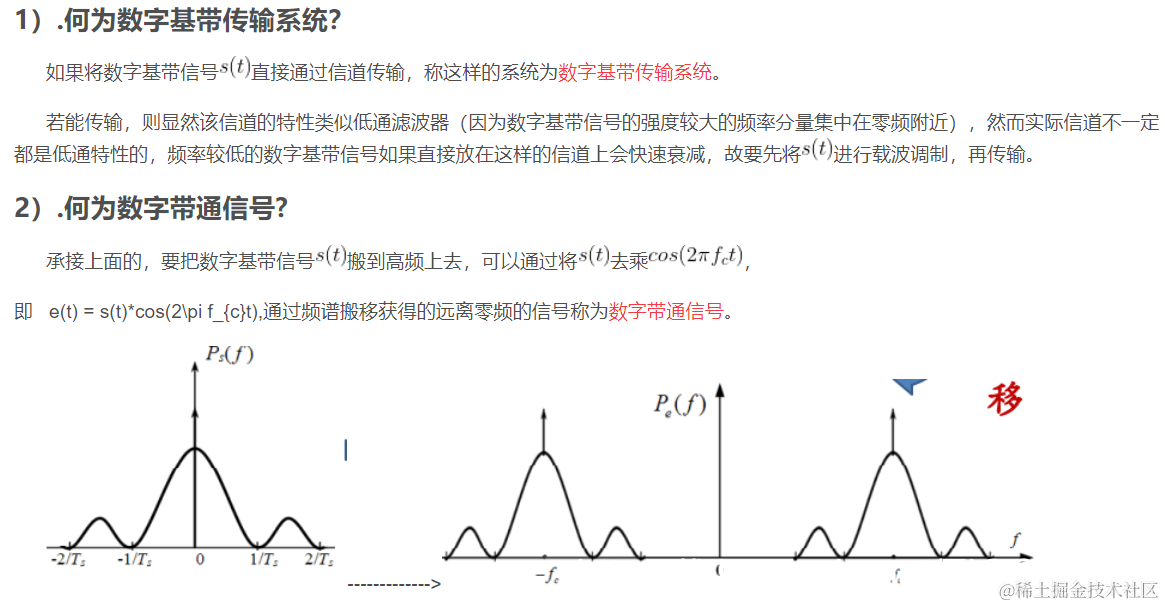

2.1 基于传输信号的频率高低分为基带和频带传输系统。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

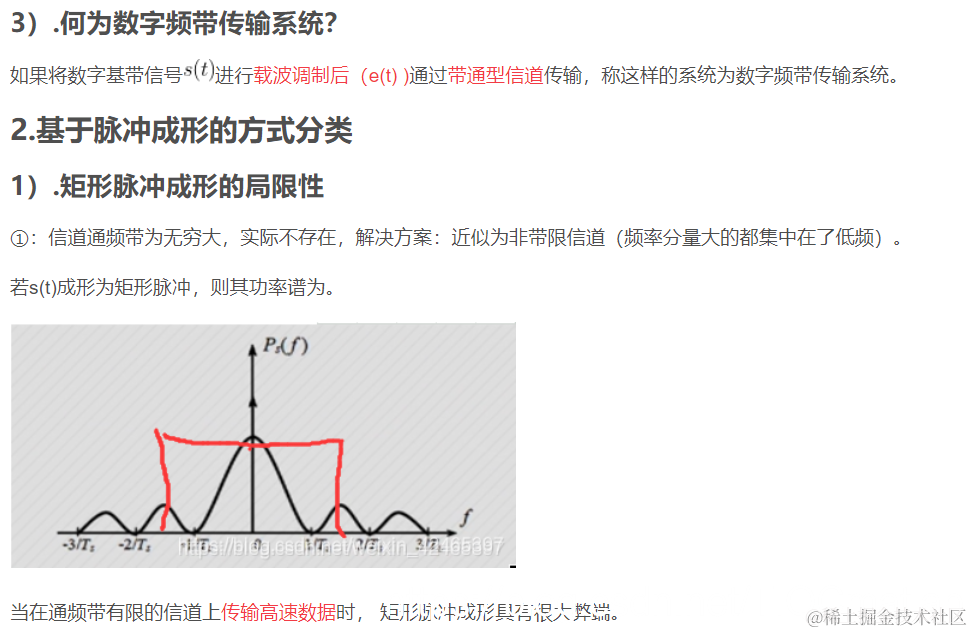

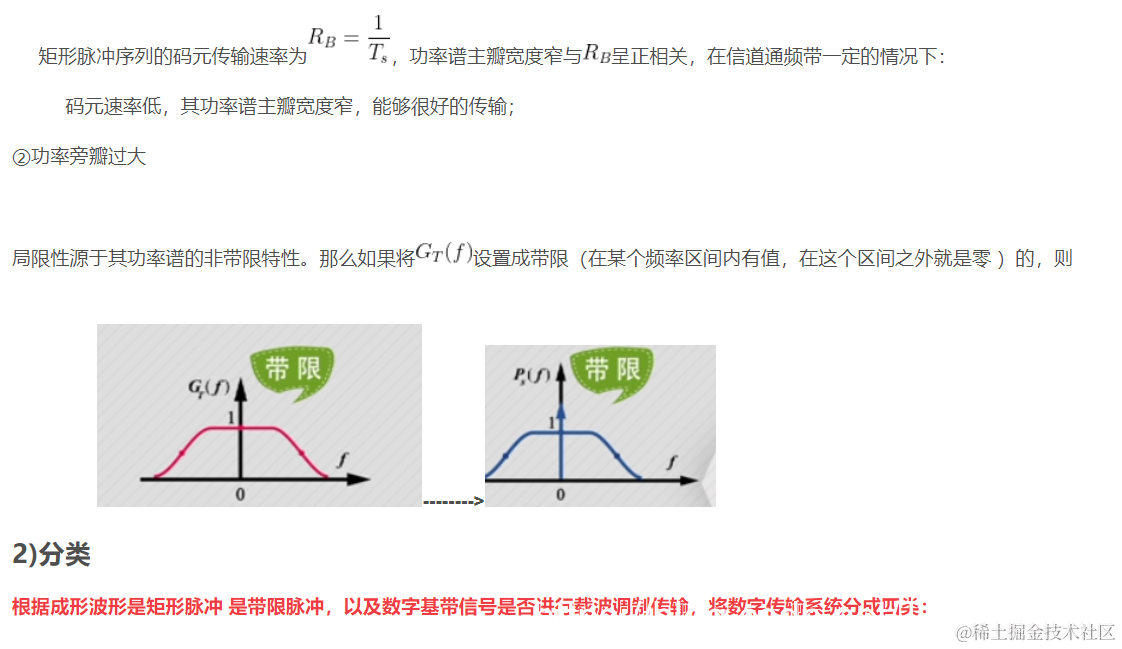

矩形脉冲成形的数字信号只适合于在非带限信道中传输,带限脉冲成形的信号适合于在带限信道上传输。

二、源代码

fs=1;
Tc=4;
N=35;
a=1;
n=(-(N-1)/2):((N-1)/2);
[h]=umsf(N,Tc,a);
%发送信号波形
L=240;
A=4;
T=1;
[an]=Binary_sources(L);
[dnT]=Send_signal(A,T,L,an);
%发送滤波器输出波形
[xnT]=msf_signal(dnT,h);
%噪声为0 接收滤波器为直通型 所以
figure;
rnT=xnT;
stem(rnT(1:100),'.');
xlabel('n');
ylabel('r(nT)');
title('A=3接收滤波器(非匹配)的输出信号波形(a=0.3)');
%抽样判决点信号生成
[bn]=samples_signal(rnT,A,L,N);
%判决子函数
[cn]=judgement(bn);
%画眼图子函数

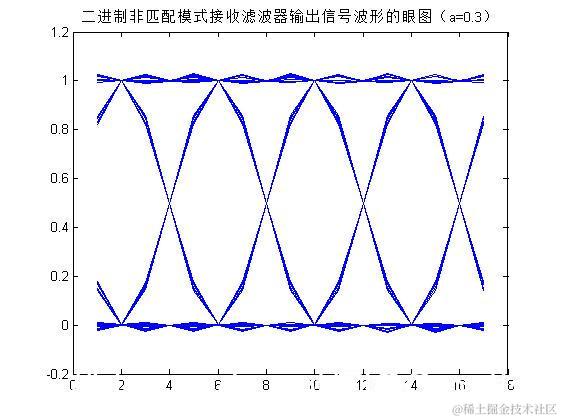

figure
[k]=eye_pattern(rnT,A);
title('二进制非匹配模式接收滤波器输出信号波形的眼图(a=0.3)')
figure;
scatterplot(bn);
%误比特率计算子函数
[Pe,p]=Pe_calculate(an,cn,L);
function [an]=Binary_sources(L)
  an=rand(1,L)%产生L个1以内的随机数
  for i=1:L
      if an(i)>0.5
          an(i)=1;
      else if an(i)<0.5
              an(i)=0;
          end
      end
  end
end
function [x]=idft(Xk,k,N)
n=(-(N-1)/2):((N-1)/2);
L=length(k);
for a=1:N
    sum=0;
    for b=1:L
        sum=sum+(1/N)*Xk(b)*exp(j*2*pi*n(b)*k(a)/N);
        x(a)=sum;% 当a=1时即X的第一个点=w1*n的所有点
    end
end
function [cn]=judgement(bn)
for i=1:length(bn)
    if bn(i)>1/2
        cn(i)=1;
    else if bn(i)<1/2
            cn(i)=0;
        end
    end
end
end
function [h]=msf(N,Tc,a)
t=(-(N-1)/2):((N-1)/2);
n=-(N-1)/2:(N-1)/2;
k=n;
h=zeros(1,N);
for i=1:N;
    if(abs(t(i))==0)
        h(i)=1;
    elseif((1-4*a*a*t(i)*t(i)/Tc/Tc)==0)
        h(i)=Tc*sin(pi*t(i)/Tc)/t(i)/4;
    else
        h(i)=sin(pi*t(i)/Tc)*cos(a*pi*t(i)/Tc)/...
        (1-4*a*a*t(i)*t(i)/Tc/Tc)/(pi*t(i)/Tc);
    end
end
wd=(blackman(N))';
%h=h.*wd;
% [H]=dft(h,n,N);
H = h*exp(-1j*pi/N*k'*n);
H=sqrt(abs(H));
h = 1/N*H*exp(-1j*pi/N*k'*n);
% [h]=idft(H,k,N);
h=h.*wd;
h=real(h);
end

复制代码

三、运行结果

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

四、备注

版本:2014a
