【光学】基于matlab光栅衍射仿真【含Matlab源码 502期】

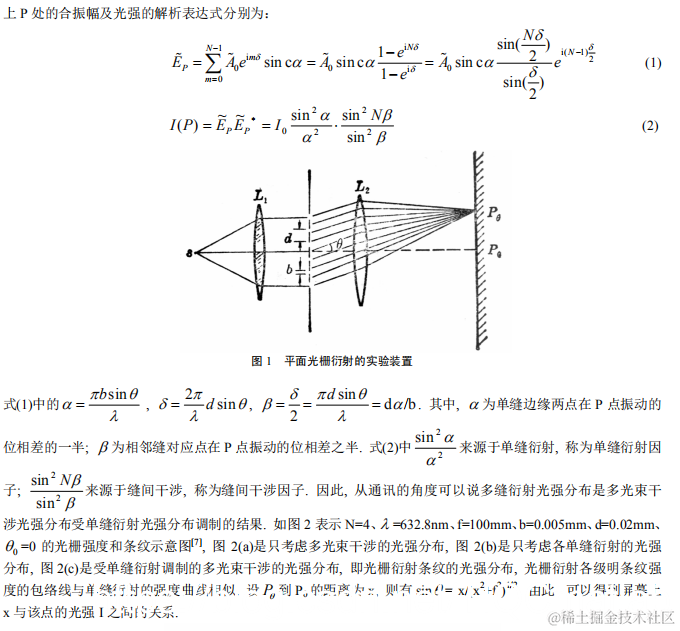

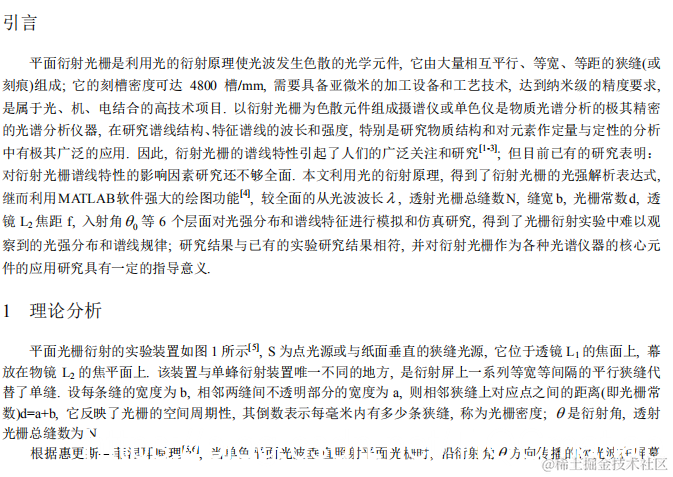

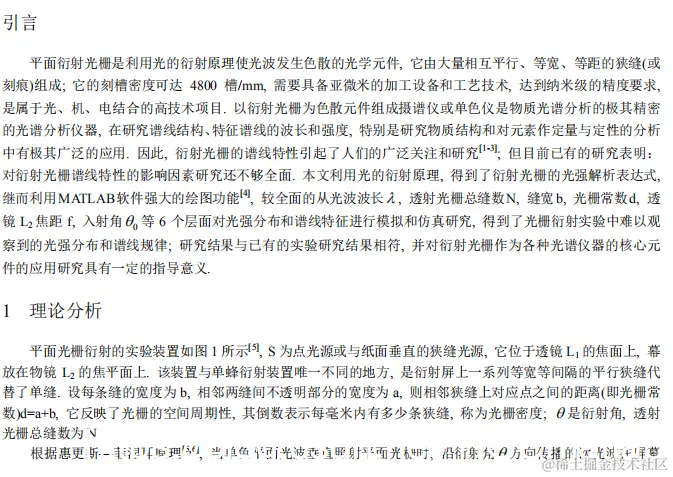

一、简介

二、源代码

clear
lam=500e-9;N=2;
a=2e-4;D=5;d=5*a;
ym=2*lam*D/a;xs=ym;
n=1001;
ys=linspace(-ym,ym,n);
for i=1:n
sinphi=ys(i)/D;
alpha=pi*a*sinphi/lam;
beta=pi*d*sinphi/lam;
B(i,:)=(sin(alpha)./alpha).^2.*(sin(N*beta)./sin(beta)).^2;
  B1=B/max(B);
end

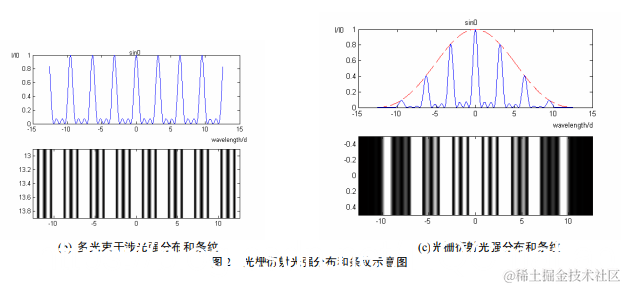

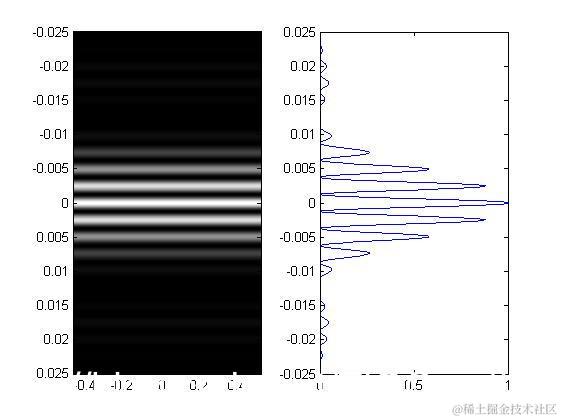

三、运行结果

四、备注

版本：2014a
