问题所在
你脑子里有一个架构的想法，但却很难将它传达出去。团队成员对事物的名称、它们的位置以及它们如何联系在一起有不同的想法。有人把白板擦掉了（反正几天后也看不清了）。你在其他地方看到过图表的使用，但你不想安装一些蹩脚的工具，而这些工具的用户界面又是不可能的（而且这些符号到底是什么意思呢！）。
如果你处于这种情况，我鼓励你看一下UML（统一建模语言）。它最近成为我腰带上的一个有用的工具，结合了以下的使能器。
- Plant UML - 一个免费的REST API，可以从UML文档中生成漂亮的图片
- Postman - 一个不可缺少的生态系统，用于调用和测试http APIs
- Paint.Net - 一个免费的Windows应用程序，比MSFT的Paint好很多。
有了这三样东西的组合，我可以快速生成UML图，用一张图片描述费力的对话（语音和文字）所不能描述的内容。
UML
与任何新的语言一样，UML一开始可能看起来有点混乱。不要沮丧，它非常简单，特别是对于 "快速和肮脏 "的用例（这通常是我使用它的方式）。一般来说，你将会添加以下内容。
开始标签。
@start uml
定义你的小组和参与者。
box "Picture" #LightGreen
participant OnePicture
end box
box "Word" #LightBlue
participant ThousandWords
end box
定义参与者之间的相互作用。
OnePicture -> ThousandWords : "Are we equal?"
ThousandWords -> OnePicture : "Yes."
还有，不要忘记你的末端uml标签。
@enduml
上面这个简单的例子产生了上面的 "Picture is Worth a Thousand Words "图!
Plant UML
Plant UML是一个方便的服务，可以从UML图中生成SVG图片。此外，他们有很好的文档，既提供了UML功能的高级概述，也提供了当你准备进入细枝末节的细节。这是扩展UML学习曲线的一个宝贵资源。下面是我们用来生成图表的URL。
POST http://plantuml-service.herokuapp.com/svg
Postman
如果你开发过基于网络的API（REST，SOAP等），Postman应该不需要介绍。如果你没有使用过它，我强烈建议你去看看，它是我开发工具箱中不可替代的一部分。除了可下载的工具，他们的订阅服务还增加了团队共享、文档、测试组件，我们在EarthClassMail广泛使用。
为了生成UML，我们需要做两件事。
- 在Postman输入中填写POST URL (plantuml-service.herokuapp.com/svg)
- 将我们的UML粘贴在正文中。

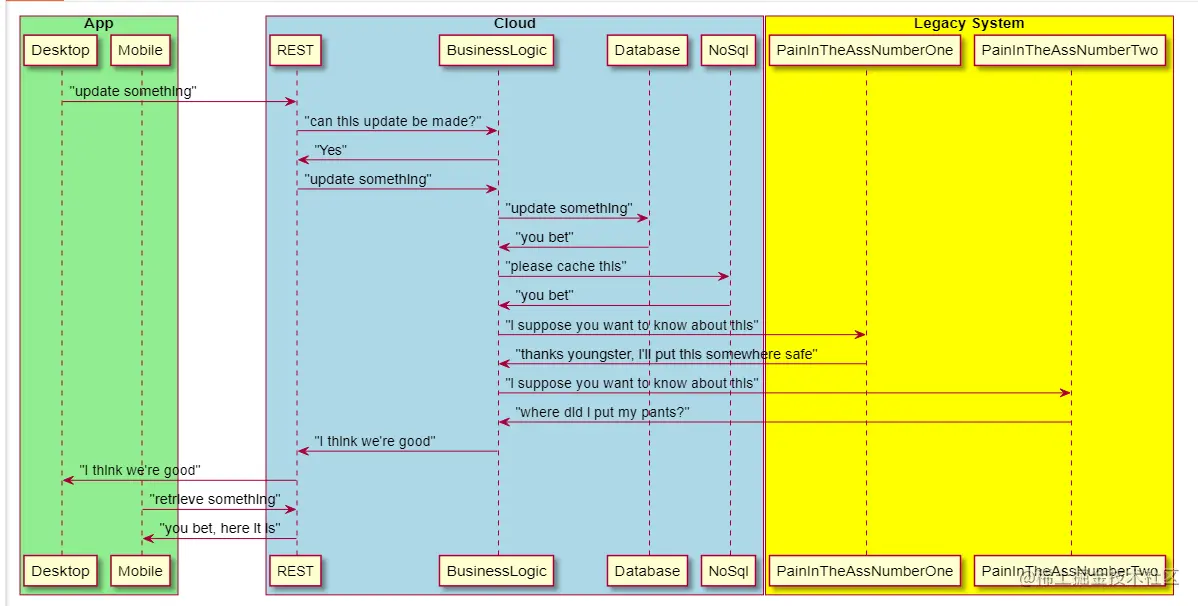

上面的UML产生了以下易于阅读的图表。
获得输出
最后一步是把你的UML图从Postman中取出来，放到一个图像文件中，我承认，这有点奇怪。有几种不同的方法来完成这个任务。两者都涉及到使用奇妙的Paint.Net来实际保存输出。
可怜人的方法
如果你的图足够小（即完全适合于Postman的输出窗口），那么一个简单的方法就是截图（Ctrl-Alt-PrtScn），粘贴到Paint.Net，进行相应的裁剪，然后保存。很简单。
更多内容
如果你的UML图超过了Postman的输出窗格尺寸，不用担心，下面的步骤（有点复杂）将允许你保存完整的输出。
- 在Postman中，"发送 "按钮上有一个向下的箭头。点击它，并选择 "发送和下载"。这将使Postman将结果保存为SVG文件（这就是PlantUML返回的格式）。
- 现在是奇怪的部分--将SVG转换为Paint.Net可以识别的东西（在这种情况下，是PNG文件）。我使用方便的SVGtoPNG网站来完成这个任务。也许有更好的方法--这对我来说很有效 :)
- 一旦你有了PNG，你就可以在Paint.Net中打开，裁剪/修剪/加亮/注解，然后就可以了
UML-ing the Night Away
希望这个简短的教程能够激发你的信心，开始一段奇妙的UML之旅。你将不再被人类语言的缺点所束缚！让机器带领你进行技术交流。让机器带领你走向技术交流的涅槃!
