在上一篇文章objc_msgSend快速查找中，探究了函数调用的本质，即消息发送：objc_msgSend，并用汇编代码探究了objc_msgSend快速方法查找（即缓存查找）的流程。 在快速方法查找流程中，如果缓存命中则执行相应的方法；如果没有命中MissLabelDynamic，则会进入慢速方法查找流程，即执行C/C++代码中的lookUpImpOrForward方法。

1.探索慢速查找

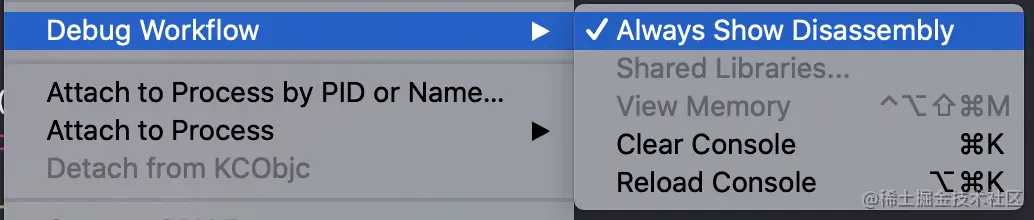

除通过解读汇编代码外，还可以采用debug的方式来探索慢速方法查找的入口lookUpImpOrForward方法。设置debug显示汇编运行流程，见下图：

debug设置显示堆栈信息

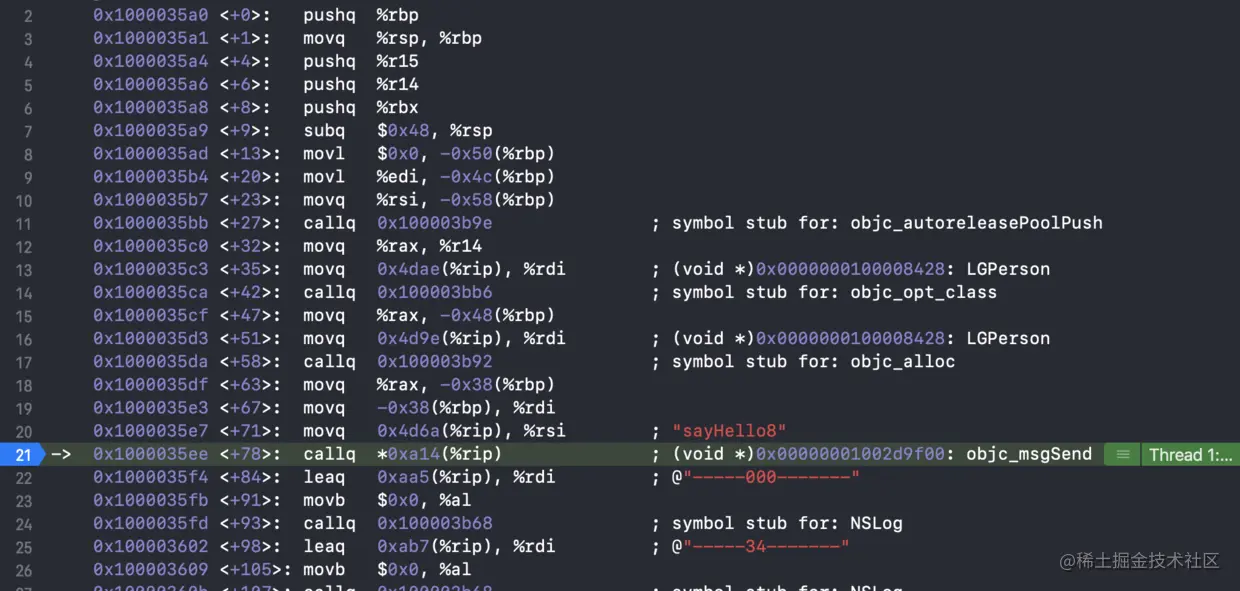

在示例代码[user sayHello8];处设置断点，执行程序。堆栈显示如下：

方法调用本质是发送消息objc_msgSend

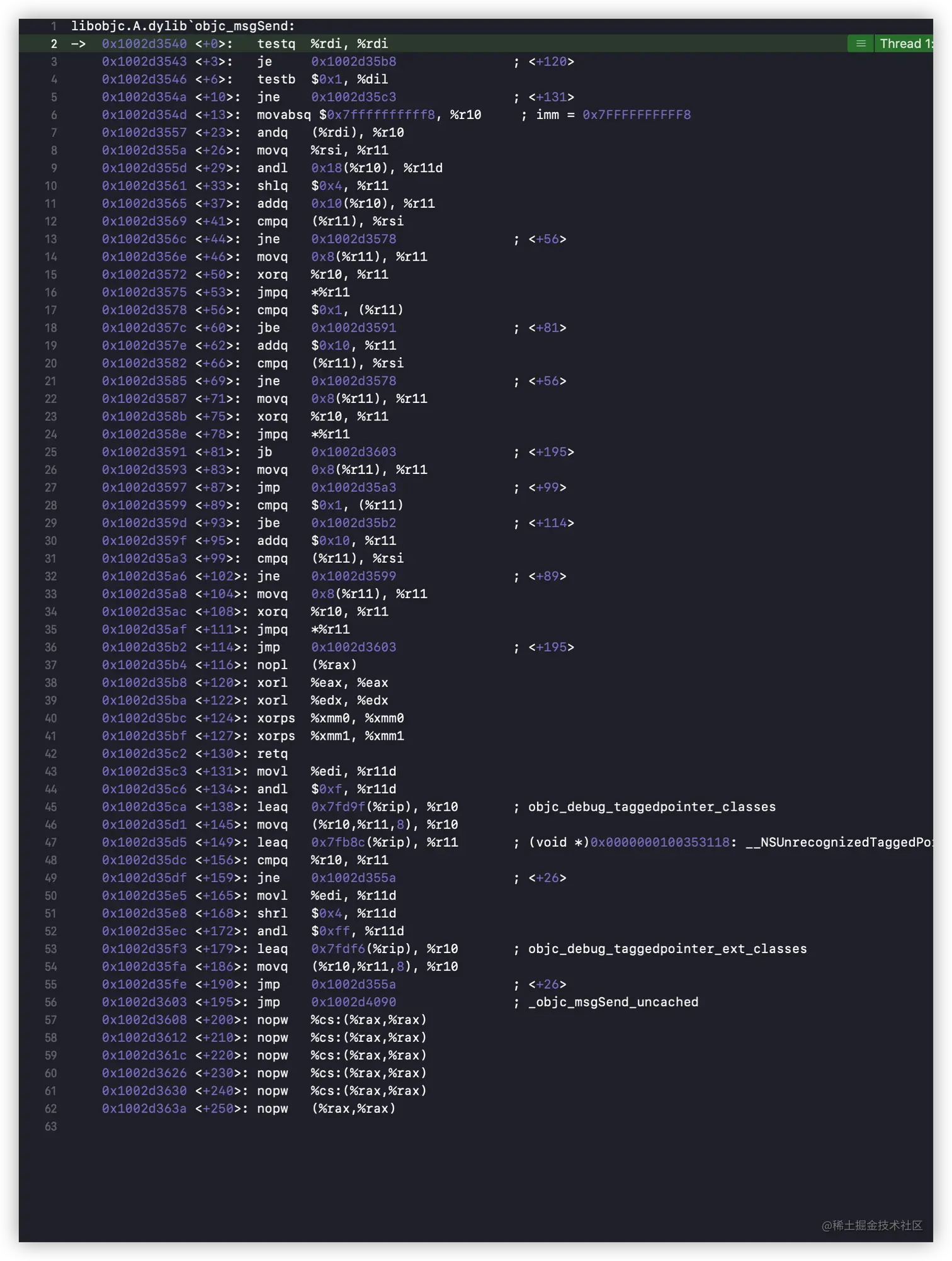

方法调用本质是发送消息objc_msgSend。在断点处按下ctrl键，点击step into，进入objc_msgSend流程。

iShot2021-06-30 22.07.56.png

流程解析：

流程很长看不懂，流程与objc_msg_arm64.s中的汇编流程是一致的。从一些关键点上还是可以发现一些端倪。例如掩码0x7ffffffffff8，很熟悉，其实就是X86_64环境下的ISA_Mask值。

#   elif __x86_64__
#   define ISA_MASK        0x00007ffffffffff8ULL

不难理解，即通过isa指针的掩码运算获取类对象，然后在对象中进行一系列的操作。如果缓存没有命中，进入汇编函数_objc_msg_Send_uncached。同样在此处设置断点，程序运行到该出后，按下ctrl键，点击step into，进入_objc_msg_Send_uncached流程。见下图：

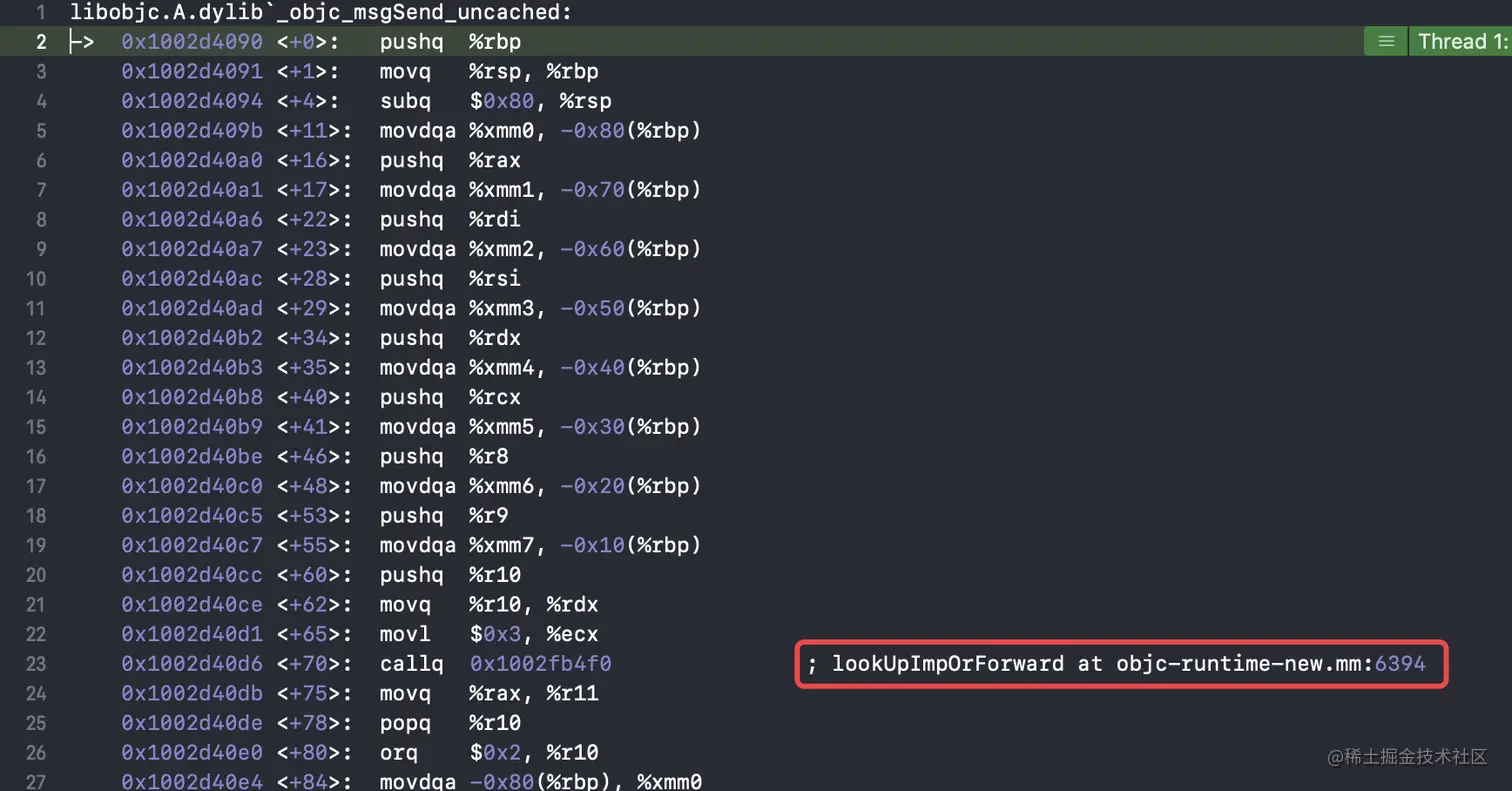

找到慢速方法查找入口lookUpImpOrForward at objc-runtime-new.mm:6394。

2.方法查找探索与思考

用一个简单的案例，Son继承自Father，Son类只有方法的声明，没有方法的实现；Father类对方法进行了声明并实现了相关方法。

@interface Father : NSObject
-(void)sayHello;
+(void)sayNB;
@end
@implementation Father

-(void)sayHello{
    NSLog(@"sayHello %s", __func__);
}
+(void)sayNB{
    NSLog(@"sayNB %s", __func__);
}
@end

@interface Son : Father
-(void)say666;
-(void)sayHello;
+(void)sayNB;
@end
@implementation Son
-(void)say666{
    NSLog(@"say666 %s", __func__);
}
@end

int main(int argc, const char * argv[]) {
    @autoreleasepool {
        Son *son = [[Son alloc] init];
        [son say666];
        [son sayHello];
        [Son sayNB];
    }
    return 0;
}

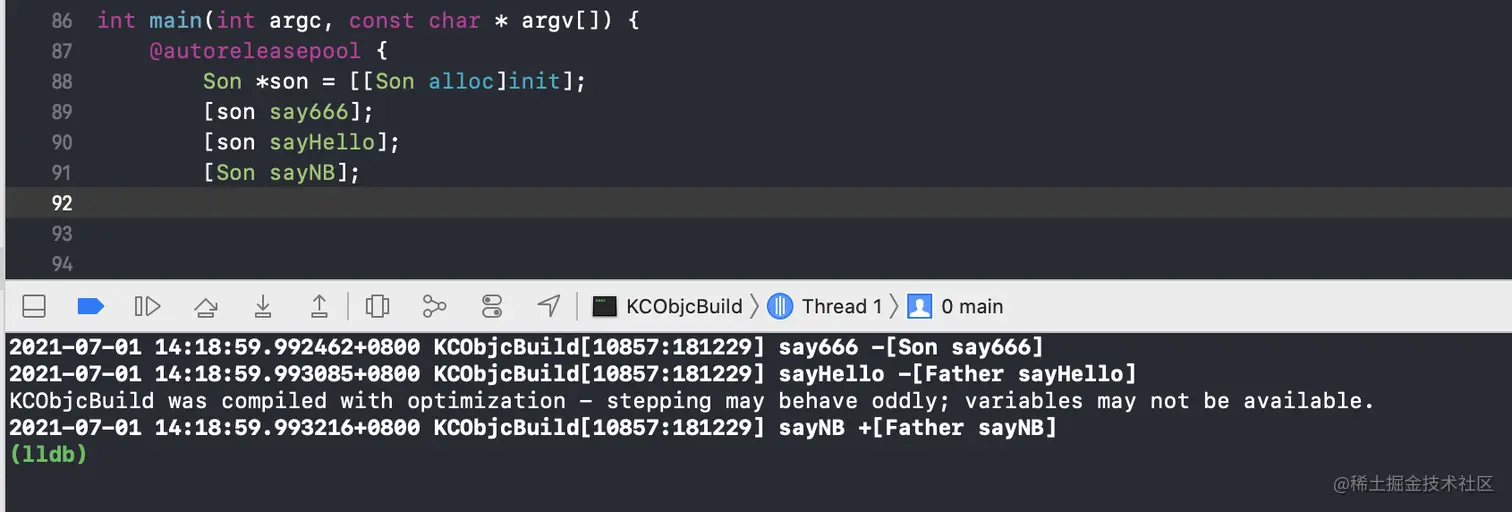

运行结构见下图：


运行结果解析：

  1. 调用对象方法say666、sayHello，调用类方法sayNB，均没有报错，均成功的调用了父类Father中的实现。
  2. son对象方法存储在Son类中，son对象isa指向Son类，Son类superclass指向Father类对象。
  3. Son类方法存储在Son元类中，Son类isa指向Son元类，Son元类superclass指向Father元类。
  4. Son类和Father类有上面的2层关系，那对象方法sayHello和类方法sayNB肯定是因为这个关系，从而成功找到方法实现，才会使程序没有报错。

到底是不是这样呢？继续进行源码的探究。

3.慢速查找探索

在objc runtime源码libobjc.A.dylib中全局搜索lookUpImpOrForward方法。在objc_runtime_new.mm文件中查找到lookUpImpOrForward的方法实现。代码如下：

// 慢速查找
// 方法调用 objc_msgSend
// 1 —— 发送消息objc_msgSend 缓存快速查找（cache_t）
// 2 —— 没有命中，lookUpImpOrForward慢速查找
NEVER_INLINE
IMP lookUpImpOrForward(id inst, SEL sel, Class cls, int behavior)
{
    //    forward_imp
    const IMP forward_imp = (IMP)_objc_msgForward_impcache;
    IMP imp = nil;
    Class curClass;

    runtimeLock.assertUnlocked();

    if (slowpath(!cls->isInitialized())) {
        behavior |= LOOKUP_NOCACHE;
    }

    //    加锁，目的是保证读取的线程安全
    runtimeLock.lock();

    //     是否是已知类：判断当前类是否是已经被认可的类，即已经加载的类
    checkIsKnownClass(cls);

    // 判断类是否实现，如果没有，需要先实现
    cls = realizeAndInitializeIfNeeded_locked(inst, cls, behavior & LOOKUP_INITIALIZE);
    // runtimeLock may have been dropped but is now locked again
    runtimeLock.assertLocked();
    curClass = cls;

    //    递归
    for (unsigned attempts = unreasonableClassCount();;) {
        if (curClass->cache.isConstantOptimizedCache(/* strict */true)) {
#if CONFIG_USE_PREOPT_CACHES
            imp = cache_getImp(curClass, sel);
            if (imp) goto done_unlock;
            curClass = curClass->cache.preoptFallbackClass();
#endif
        } else {
            // curClass method list.
            // 在当前的类的方法列表中查找方法（采用二分查找算法），如果找到，则返回，将方法缓存到cache中
            Method meth = getMethodNoSuper_nolock(curClass, sel);
            if (meth) {
                imp = meth->imp(false);
                goto done;
            }

            // 未找到，superclass找到父类或者父元类继续查找，如果父类是nil，默认赋值forward_imp
            if (slowpath((curClass = curClass->getSuperclass()) == nil)) {
                // No implementation found, and method resolver didn't help.
                // Use forwarding.
                // 父类为nil，即继承链都未找到方法实现，跳出循环
                imp = forward_imp;
                break;
            }
        }

        // Halt if there is a cycle in the superclass chain.
        if (slowpath(--attempts == 0)) {
            _objc_fatal("Memory corruption in class list.");
        }

        // Superclass找到父类，在父类的cache中查找.
        // 从父类缓存中查找 - 再次进入汇变查找
        // - 如果查找到done
        // - 查找不到，循环superclass，再查找父类
        // Superclass cache.
        imp = cache_getImp(curClass, sel);
        if (slowpath(imp == forward_imp)) {
            break;
        }
        if (fastpath(imp)) {
            // Found the method in a superclass. Cache it in this class.
            goto done;
        }
    }

    // No implementation found. Try method resolver once.

    if (slowpath(behavior & LOOKUP_RESOLVER)) {
        behavior ^= LOOKUP_RESOLVER;
        return resolveMethod_locked(inst, sel, cls, behavior);
    }

 done:
    if (fastpath((behavior & LOOKUP_NOCACHE) == 0)) {
#if CONFIG_USE_PREOPT_CACHES
        while (cls->cache.isConstantOptimizedCache(/* strict */true)) {
            cls = cls->cache.preoptFallbackClass();
        }
#endif
        log_and_fill_cache(cls, imp, sel, inst, curClass);
    }
 done_unlock:
    runtimeLock.unlock();
    if (slowpath((behavior & LOOKUP_NIL) && imp == forward_imp)) {
        return nil;
    }
    return imp;
}

1.源码流程分析

  1. 初始化forward_imp。

  2. 判断当前类是否是已经被认可的类，即已经加载的类；然后建立类、父类的双向链表关系，把类的继承链确定下来，此时的目的是为了确定父类链，方便后续的循环。

    // 是否是已知类：判断当前类是否是已经被认可的类，即已经加载的类
checkIsKnownClass(cls);

// 判断类是否实现，如果没有，需要先实现
cls = realizeAndInitializeIfNeeded_locked(inst, cls, behavior & LOOKUP_INITIALIZE);
// runtimeLock may have been dropped but is now locked again
runtimeLock.assertLocked();
curClass = cls;

  3. 循环开始方法查找，for (unsigned attempts = unreasonableClassCount();;)，当前curClass，可以是类，也可以是元类，但是最终调用的都是对象方法。

  4. 首先在当前类的方法列表中查找，采用二分查找方式。

          // curClass method list.
      // 在当前的类的方法列表中查找方法（采用二分查找算法），如果找到，则返回，将方法缓存到cache中
      Method meth = getMethodNoSuper_nolock(curClass, sel);
      if (meth) {
          imp = meth->imp(false);
          goto done;
      }

    如果方法列表中找到该方法，跳转至done，并将方法插入缓存，也就是cache_t中的buckets中，并返回imp，即步骤8。如果方法列表中没有找到，则进入步骤5。

  5. 根据superclass找到父类或者父元类，并赋值给curClass。

            // 未找到，superclass找到父类或者父元类继续查找，如果父类是nil，默认赋值forward_imp
        if (slowpath((curClass = curClass->getSuperclass()) == nil)) {
            // No implementation found, and method resolver didn't help.
            // Use forwarding.
            // 父类为nil，即继承链都未找到方法实现，跳出循环
            imp = forward_imp;
            break;
        }

    如果父类是nil，说明已经找到NSObject类了，默认赋值forward_imp，跳出循环，进入步骤7。如果父类不是nil，进入步骤6。

  6. 再对当前类进行缓存查找（汇编流程），如果缓存依然未找到，imp = nil，继续循环，进入步骤3。如果找到imp，跳转至done，并将方法插入缓存，也就是cache_t中的buckets中，即步骤8。

        // Superclass找到父类，在父类的cache中查找.
    // 从父类缓存中查找 - 再次进入汇变查找
    // - 如果查找到done
    // - 查找不到，循环superclass，再查找父类
    // Superclass cache.
    imp = cache_getImp(curClass, sel);
    if (slowpath(imp == forward_imp)) {
        // Found a forward:: entry in a superclass.
        // Stop searching, but don't cache yet; call method
        // resolver for this class first.
        break;
    }
    if (fastpath(imp)) {
        // Found the method in a superclass. Cache it in this class.
        goto done;
    }

  7. 动态方法决议流程，可以理解为再给一次机会进行补救。

    if (slowpath(behavior & LOOKUP_RESOLVER)) {
    behavior ^= LOOKUP_RESOLVER;
    return resolveMethod_locked(inst, sel, cls, behavior);
}

  8. 查找成功，将查找到的imp sel插入缓存。也就是cache_t中的buckets中。为下次直接从缓存里面快速查找做准备。

     done:
    if (fastpath((behavior & LOOKUP_NOCACHE) == 0)) {
#if CONFIG_USE_PREOPT_CACHES
        while (cls->cache.isConstantOptimizedCache(/* strict */true)) {
            cls = cls->cache.preoptFallbackClass();
        }
#endif
        log_and_fill_cache(cls, imp, sel, inst, curClass);
    }

  9. 返回imp，流程结束。

总结： 源码实现确实验证了在第二部分的猜想，确实是通过类的superclass一路向上查找方法。

源码很好理解，和我们设想的也一致，但是需要调试跟踪验证一下！依然是上面的案例进行跟踪调试！

2.本类已实现方法

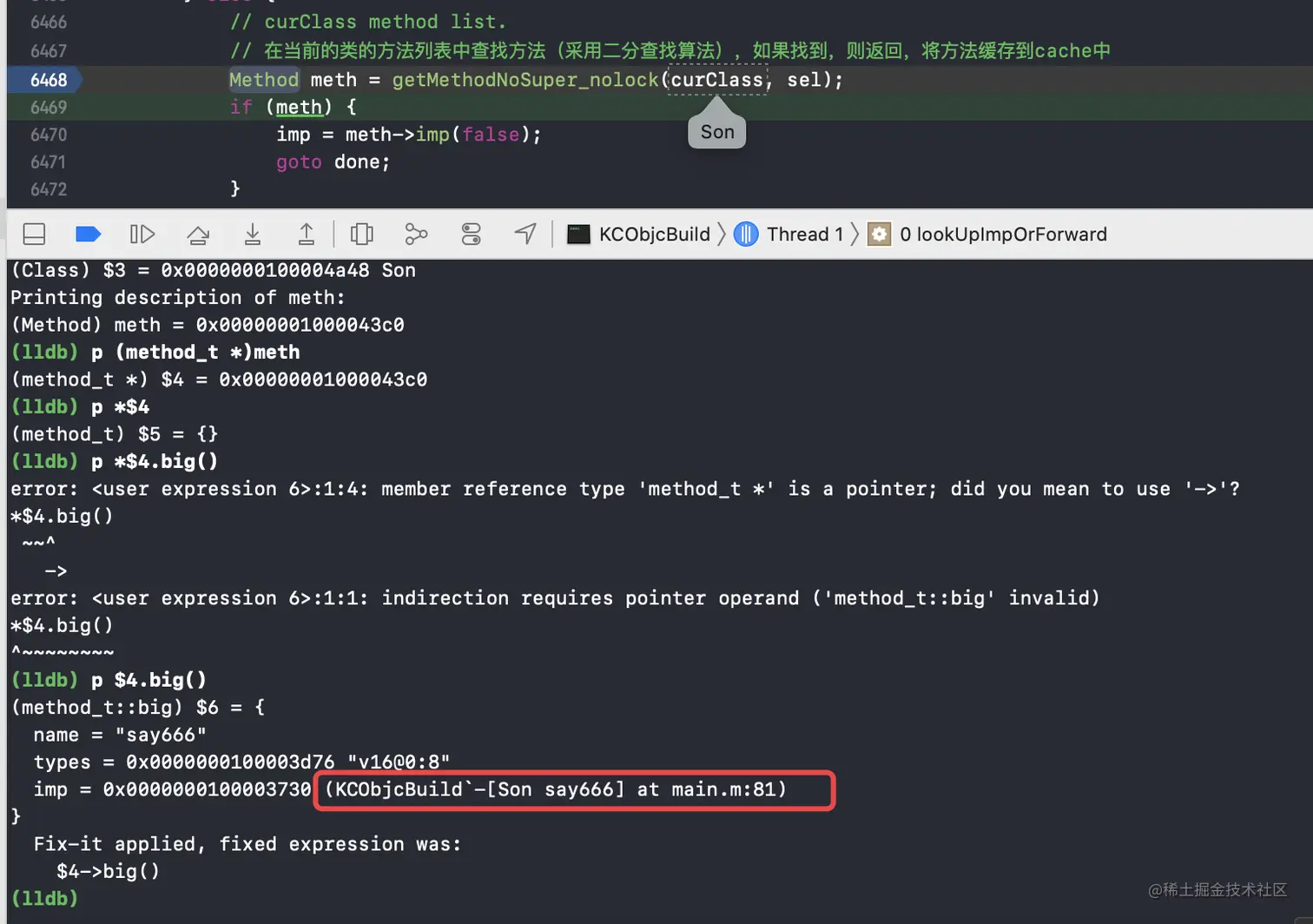

对象方法say666，Son类中有实现，运行代码，跟踪到慢速方法查找流程中，在通过二分查找，从方法列表中，成功获取了对应的对象方法。此时的curClass也就是传入的cls，即Son类，还没有通过superclass查找父类。在见下图：

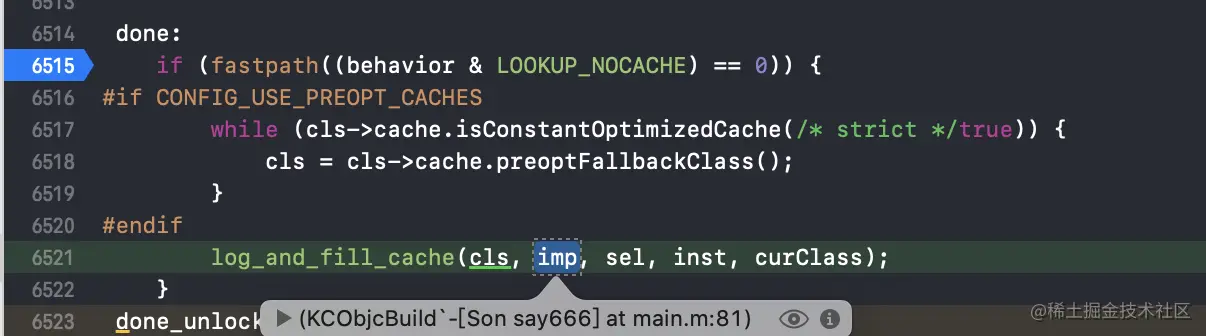

在方法列表中查找到方法后，跳转至done。将方法插入到方法缓存，也就是cache_t中，形成闭环！

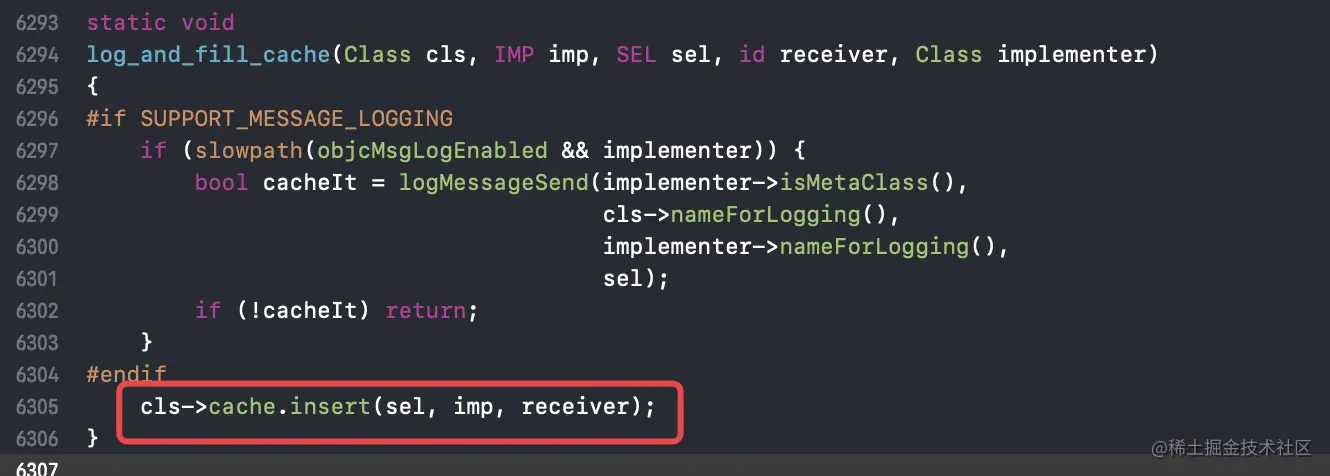

最终会调用cache::insert方法，形成了闭环！下次再调用相同的方法时，就会直接从缓存中进行快速方法查找。也就是上一篇文章快速方法查找中探究的内容。


如果此过程中发生过cache_t的扩容，则还需要重复上面的流程，快速方法查找，查找不到，慢速方法查找，插入缓存！

3.父类中有实现

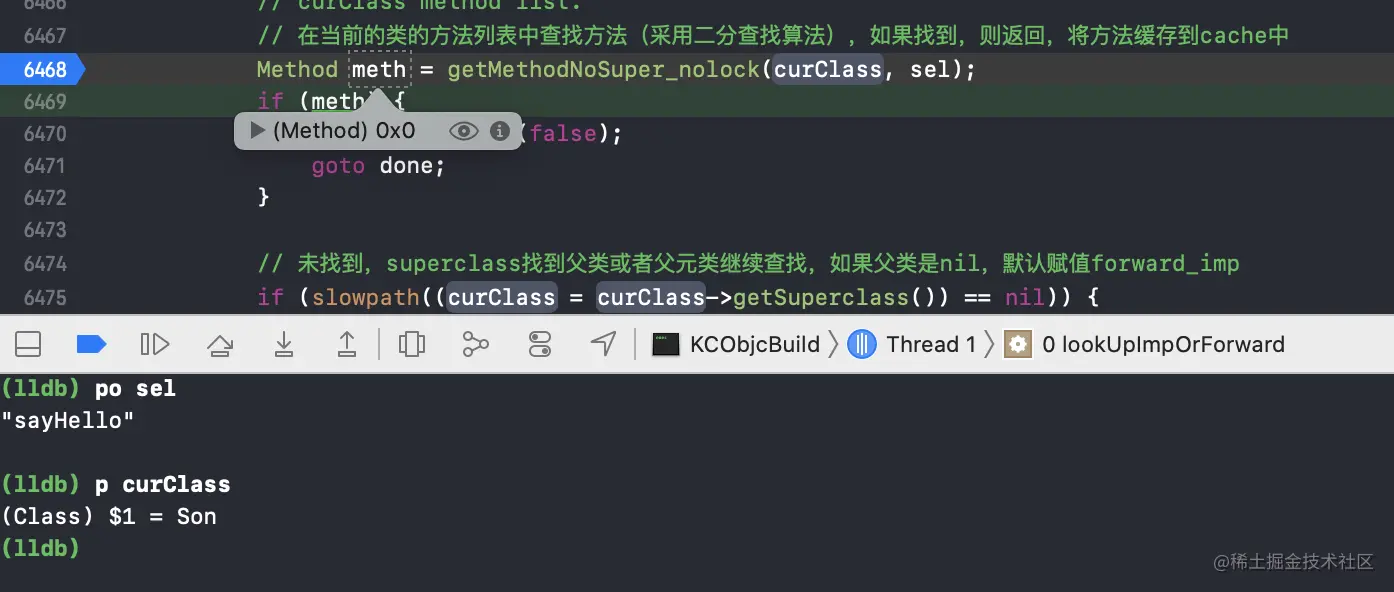

对象方法sayHello，Son类中没有实现，父类Father中有实现。运行代码，跟踪到慢速方法查找流程中，二分查找从方法列表中查找方法，方法返回为空。在见下图：

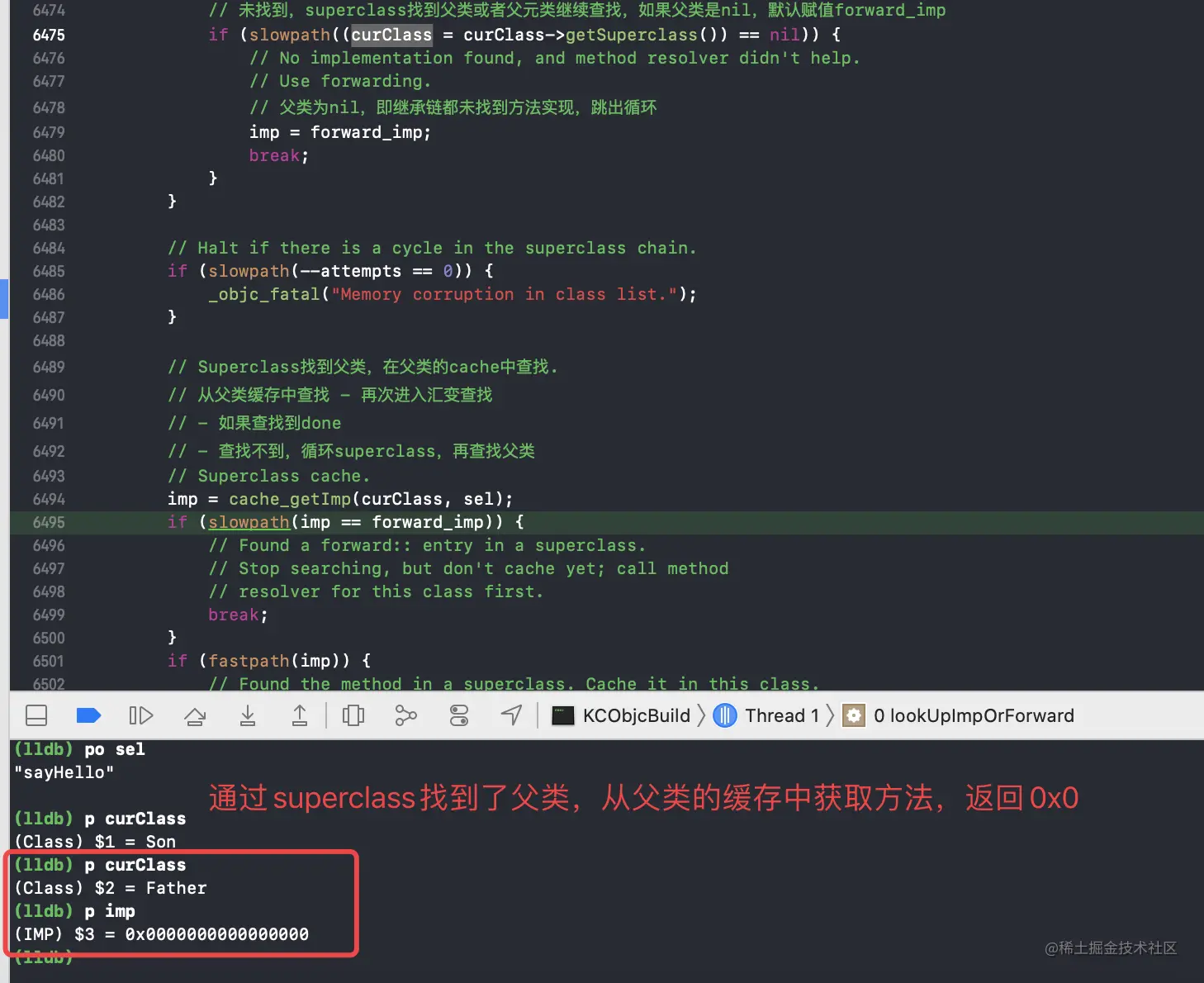

继续跟踪源码，Son通过superclass找到了父类Father，此时的curClass设置为Father，通过cache_getImp从父类的缓存中查找对应的方法，没有找到imp返回为空。见下图：

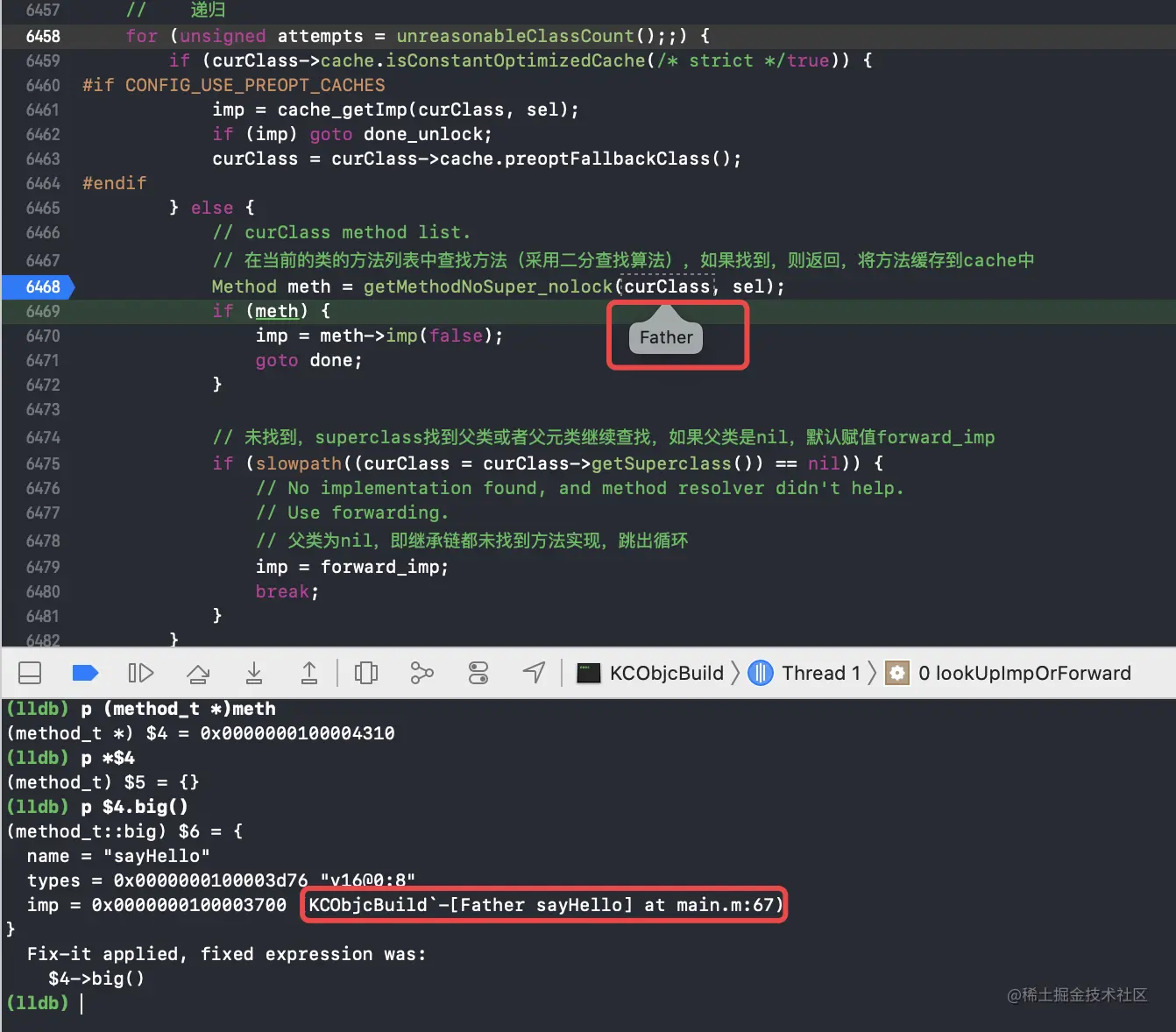

父类的缓存中没有找到方法后，继续for循环，从当前类curClass也就是Father类的方法列表中查找，成功找到了方法。见下图：


方法查找到方法后，跳转至done。将方法插入到方法缓存，也就是cache_t中。

4.类方法

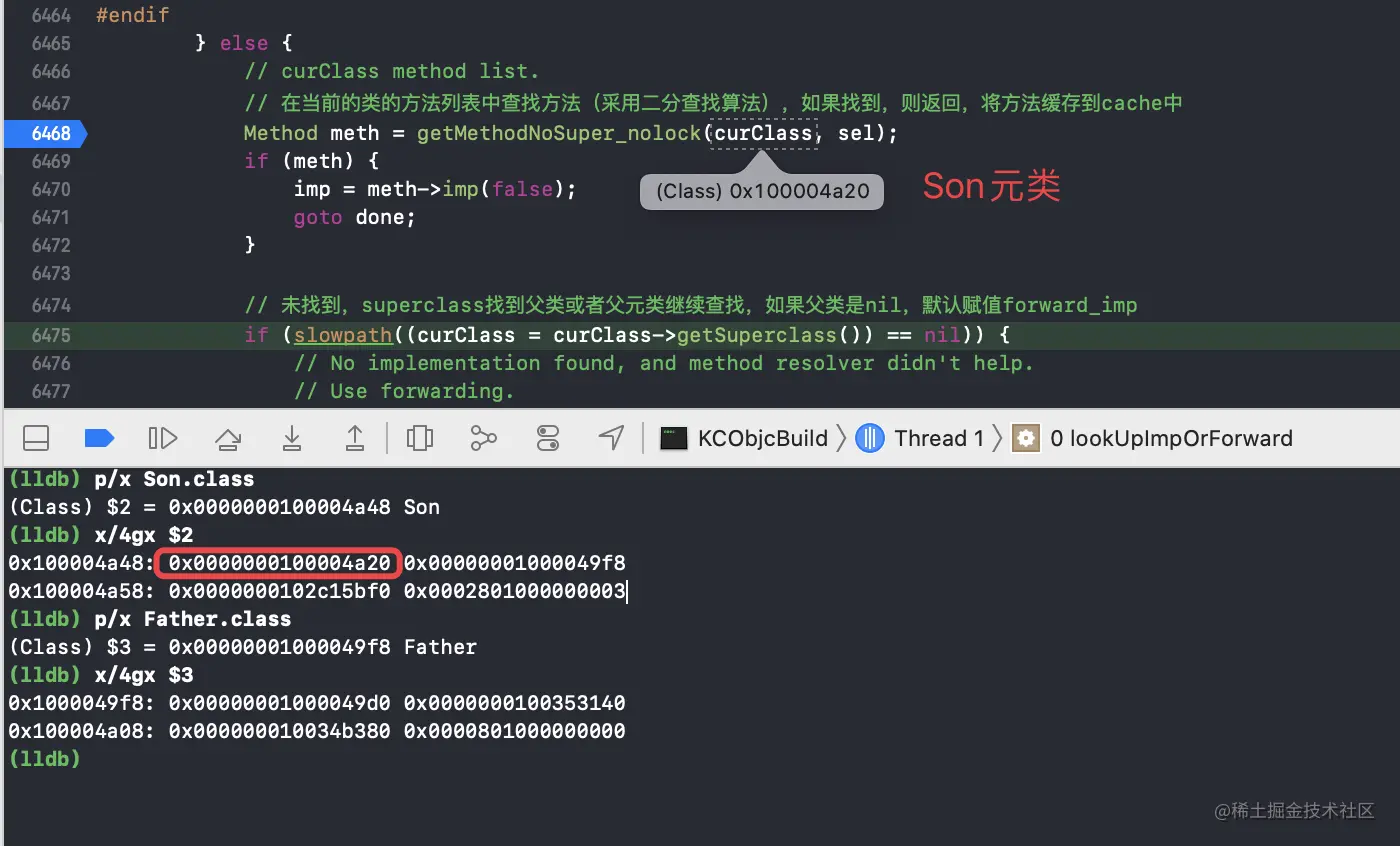

调用sayNB类方法，进入慢速方法查找流程，此时curClass为Son元类，在元类中没有找到对应meth。见下图：

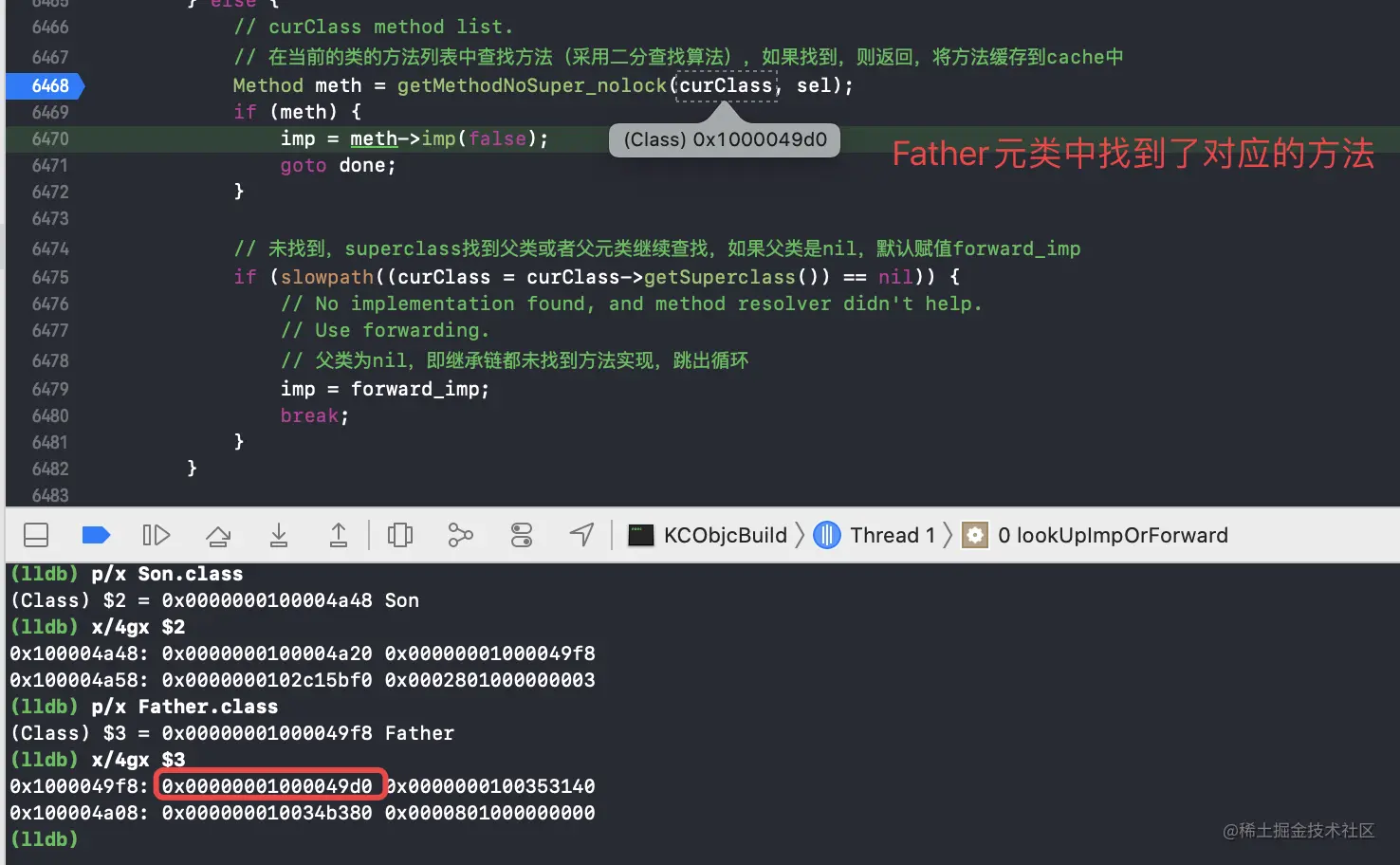

在Son元类中没有找到对应的方法，通过superclass找到Father元类，在父元类中找到了对应的方法实现。


方法查找到方法后，跳转至done。将方法插入到方法缓存，也就是cache_t中。同时，通过该流程可以说明，在底层没有类方法，全部是对象方法。类就是元类的对象！

5.cache_getImp分析

cache_getImp从方法缓存中查找方法实现，cache_getImp的具体流程是怎么样的呢？在objc_msg_arm64.s中找到了汇编实现，见下面源码：

	STATIC_ENTRY _cache_getImp

	GetClassFromIsa_p16 p0, 0
	CacheLookup GETIMP, _cache_getImp, LGetImpMissDynamic, LGetImpMissConstant

LGetImpMissDynamic:
	mov	p0, #0
	ret

LGetImpMissConstant:
	mov	p0, p2
	ret

	END_ENTRY _cache_getImp

最终也是调用了宏CacheLookup，不过参数有所不同，如果没有找到对应的缓存方法，则会LGetImpMissDynamic，也就是返回空0x0，而不是进行慢速方法查找！

4.详解二分查找

二分查找也称折半查找（Binary Search），它是一种效率较高的查找方法。但是，折半查找要求线性表必须采用顺序存储结构，而且表中元素按关键字有序排列。源码如下：

/**********************************************************************
 * search_method_list_inline
 **********************************************************************/
template<class getNameFunc>
ALWAYS_INLINE static method_t *
findMethodInSortedMethodList(SEL key, const method_list_t *list, const getNameFunc &getName)
{
    ASSERT(list);

    auto first = list->begin();
    auto base = first;
    decltype(first) probe;

    uintptr_t keyValue = (uintptr_t)key;
    uint32_t count;
    // base相当于low地址，count是max地址，probe是middle地址
    for (count = list->count; count != 0; count >>= 1) {
        // 指针平移至中间位置
        // 从首地址 + 下标 --> 移动到中间位置（count >> 1）
        probe = base + (count >> 1);
        // 获取该位置的sel名称
        uintptr_t probeValue = (uintptr_t)getName(probe);
        // 如果查找的key的keyvalue等于中间位置（probe）的probeValue，则直接返回中间位置
        if (keyValue == probeValue) {
            // `probe` is a match.
            // Rewind looking for the *first* occurrence of this value.
            // This is required for correct category overrides.
            // 分类方法同名- while 平移 -- 向前在查找，判断是否存在相同的方法，保证调用的是分类的
            while (probe > first && keyValue == (uintptr_t)getName((probe - 1))) {
                probe--;
            }
            return &*probe;
        }
        // 如果keyValue 大于 probeValue，就往probe即中间位置的右边查找，即中间位置再右移
        if (keyValue > probeValue) {
            base = probe + 1;
            count--;
        }
    }

    return nil;
}

案例说明：

把method_list_t看成[0x10,0x20,0x30,0x40,0x50,0x60,0x70,0x80]数量为8的有序数组。

  1. 现在需要查找方法0x30，流程如下：

    • 初始值：base = 0x10，count = 8；
    • 循环一：probe = 0x50，未找到，而0x50大于0x30；左侧查找；
    • 循环二：base = 0x10，count = 4；probe = 0x30，找到！

  2. 查找方法0x60，流程如下：

    • 初始值：base = 0x10，count = 8；
    • 循环一：probe = 0x50，未找到，而0x50小于0x60；右侧查找；
    • 循环二：base = 0x60，count = 3；probe = 0x70，未找到；
    • 循环三：base = 0x60，count = 1；probe = 0x60，找到；

5.方法查找的理解

每个对象都有一个指向所属类的指针isa。通过该指针，对象可以找到它所属的类，也就找到了其全部父类。

当向一个对象发送消息时，objc_msgSend方法根据对象的isa指针找到对象的类，然后在类的调度表（dispatch table）中查找selector。如果无法找到selector，objc_msgSend通过指向父类的指针找到父类，并在父类的调度表（dispatch table）中查找selector，以此类推直到NSObject类。一旦查找到selector，objc_msgSend方法根据调度表的内存地址调用该实现。通过这种方式，message与方法的真正实现在执行阶段才绑定。

为了保证消息发送与执行的效率，系统会将全部selector和使用过的方法的内存地址缓存起来。每个类都有一个独立的缓存，缓存包含有当前类自己的selector以及继承自父类的selector。查找调度表（dispatch table）前，消息发送系统首先检查receiver对象的缓存。
