阅读浏览器工作原理（三）

呈现树

作用：可视化元素按照显示顺序组成的树，可以辅助按照正确顺序挥之内容。

呈现树中的元素被称为呈现器，每个呈现器代表一个矩形区域，对应相关节点的css，包含宽度、高度、位置等信息。呈现器的类型可能受display属性的影响，比如：

switch(style->display){
    case NONE:
        break; //不展示
    case INLINE:
        o = new RenderInline(node)
        break;
    case BLOCK:
        o = new RenderBlock(node)
        break;
        ...
}

呈现树和DOM树的关系

呈现树和DOM树相对应，但是有些例外：

  1. 非可视化的元素（head、display:none）不会插入到呈现树中。（visibility:hidden的还是会被放在呈现树中）
  2. 有复杂结构的元素往往对应多个呈现器，如select对应三个呈现器：一个用于显示区域，一个用于下拉列表框，还有一个用于按钮。如果宽度不够，文本需要分多行显示，新的行也会作为新呈现器添加。
  3. 格式无效的HTML，RenderBlock元素的子元素本应全是block或全是inline元素，如果又有block又有inline，会创建新的block呈现器来包裹inline元素，使得元素中只包含block元素。
  4. 节点相对应但是位置不同。例如浮动元素和绝对定位元素，放在原处的只是占位框。

在webkit中，创建呈现器的过程被称为附加：每个dom节点都有一个attach方法，当一个节点插入dom树的时候都需要调用attach方法去创建呈现树的新节点。其中，处理html和body标记的时候会创建呈现树的根节点，也就是视口，浏览器窗口显示区域。

RenderObject是呈现树的节点基础类，提供了一组公共的接口。下图示例的是RenderObject对象被创建的函数调用过程：

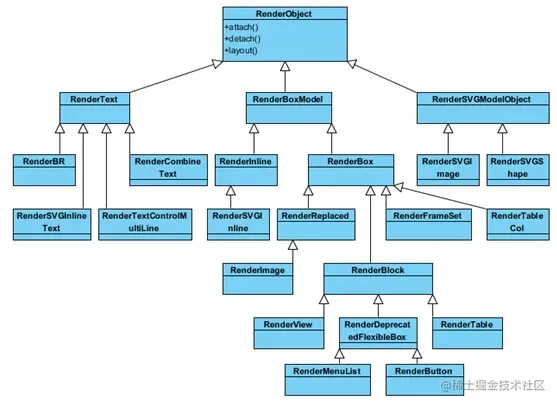

RenderObject它有很多的子类，这些子类可能对应一些DOM树中的节点（如RenderText，直接对应一个DOM节点）有些则是容器类（如RenderBlock，作为容器存放一些节点）。下是一些常用的类的继承关系图。

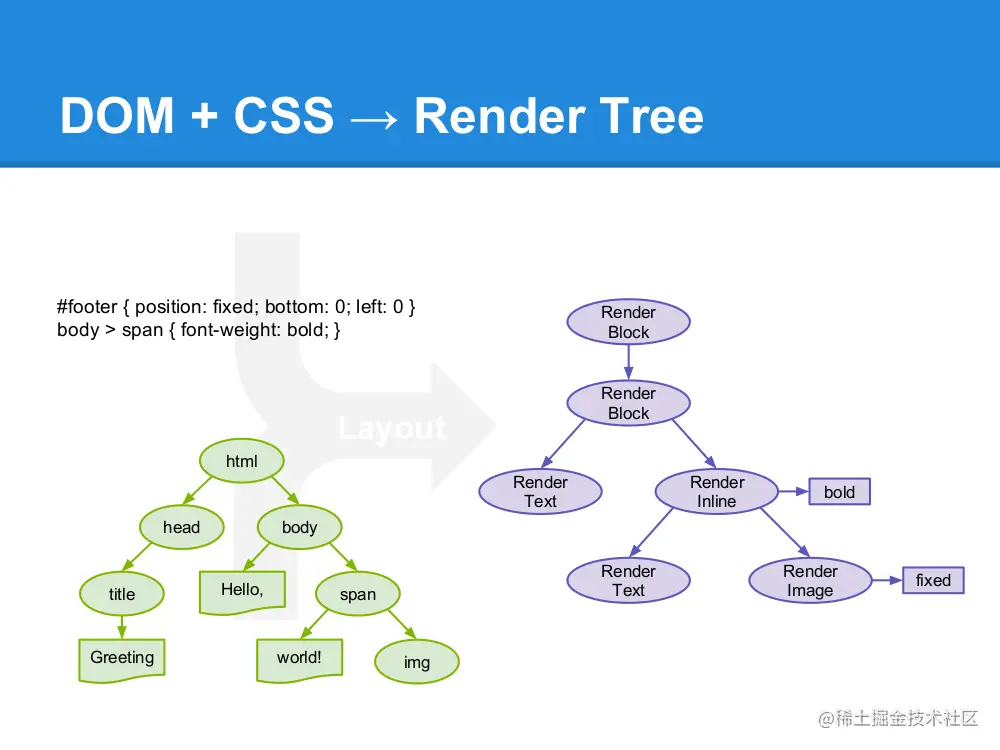

举例，DOM和render类的对应关系：


样式计算

样式包括样式表、行内样式和html中可视化属性（如bgcolor）中定义的样式。

样式来源：浏览器默认样式，网页作者提供的样式、浏览器用户定义的样式。

样式计算存在的难点：

  1. 样式数据结构大，可能造成内存问题
  2. 为每一个元素查找匹配规则可能会造成性能问题
  3. 应用规则有复杂的优先级关系

共享样式数据

满足以下条件的节点会被共享样式：

  1. 同级关系

  2. 处于相同的鼠标状态（如hover）、焦点状态（是否被选中）、链接状态（是否active）

  3. tag相同、类相同、id相同（因为id是唯一的，不同id对应的样式可能不同，所以实际上应该都没有id）

    不受到属性选择器的影响（不会被任何属性选择器匹配到）

  4. 不能有行内样式属性

    而且匹配到的属性集是完全相同的

  5. 不能用同级选择器

firefox规则树

为了方便样式计算，firefox还创建了上下文树和规则树。webkit也有样式对象，但是只是由DOM节点指向相关样式。

流程概述：

<html>
    <body>
        <div class="err" id="div1">
            <p>
                p1
                <span class="big">span1</span>
                p1
                <span class="big">span2</span>
                p1
            </p>
        </div>
        <div class="err" id="div2">
            div2
        </div>
    </body>
</html>

/* 1 */
div{
    margin: 5px;
    color: black
}
/* 2 */
.err{
    color: red
}
/* 3 */
.big{
    margin-top: 3px
}
/* 4 */
div span{
    margin-bottom: 4px
}
/* 5 */
#div1{
    color: bule
}
/* 6 */
#div2{
    color: green
}

规则树的作用：当某个节点样式需要计算的时候（需要将逻辑值转化为具体的值），会向规则树中添加计算的路径。如果现在要为某个元素匹配对应的规则，得到规则路径是a-b-c，规则树中已经存在这个规则路径a-b-c，那么就可以直接获取到路径上的所有规则。规则树包含了所有已知规则的路径。

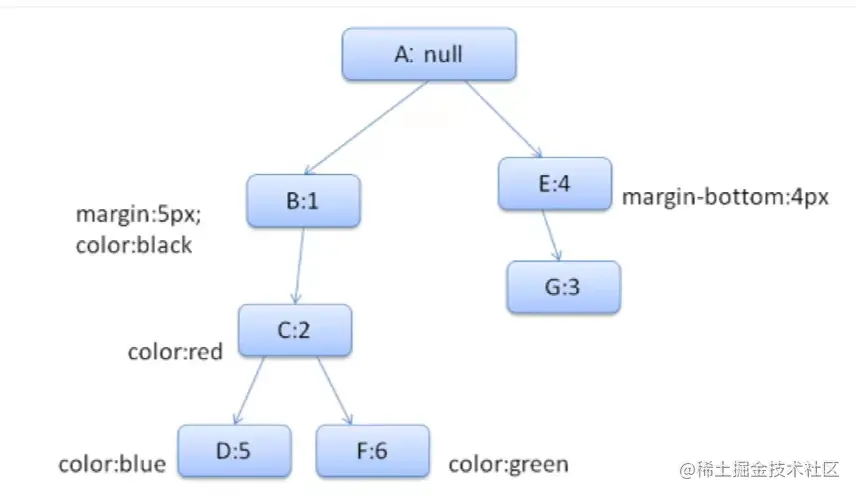

根据上面代码形成的规则树：（节点名: 指向的css序号）

首先匹配到的是div，发现有div选择器，而且div节点上有.err，还有#id1，于是形成了一条路径div->.err->#id1

当匹配到div中的span，发现有div span选择器，而且span节点上有.big，于是形成了一条路径div span->.big

再次匹配到div，且节点上有.err，还有#id2，由于已有路径div->.err，于是添加一个节点#id2，形成路径div->.err->#id2

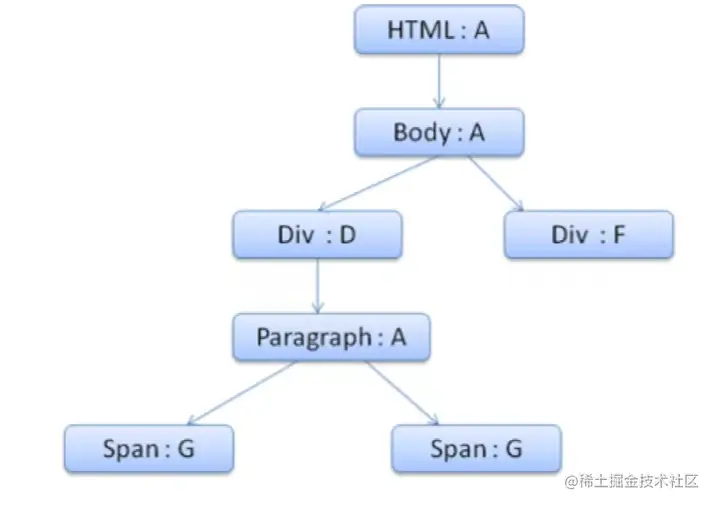

形成规则树后，形成上下文树（节点名: 指向的规则）。

样式上下文包含了多种结构，这些结构包含某一类的样式（如border、color），结构中的属性都是继承或者非继承的。继承属性如果子元素没有定义就沿用，非继承属性如果没有定义就用默认值。

  1. 当计算某个元素的样式上下文的时候，首先计算规则树中对应的路径，或者现有的路径。

    假设解析到第二个div，现在需要给他创建上下文，填充结构。我们发现他的匹配路径是div->.err->#id2，规则树节点顺序为B->C->F，样式顺序1->2->6。

  2. 如果能在规则树中找到对应的路径，就从路径中最底层的节点开始向上遍历规则树，填充到元素样式上下文的对应结构中。

    找到匹配路径之后，现在需要创建节点放在上下文树中，该节点指向规则F。

    先填充margin结构，可以向上找到margin:5px。然后发现已经定义了color，所以直接使用color:green。

    将数据经过计算后（如将color转化为rgb），把计算过的结构缓存在节点上。

  3. 如果找不到

    1. 如果是继承类型结构，就指向父代结构
    2. 如果是非继承的结构，就用默认值。

在这样的树下，如果两个元素指向同一个树节点，那么他们就可以共享到整个样式上下文。

例如第二个span元素，我们发现他的规则路径为div span->.big，和第一个span一样指向规则G，于是这两个span可以共享样式上下文，只需要指向之前span的上下文即可。


对于webkit，没有规则树，所以会先匹配高优先级非重要规则（display），然后是高优先级重要规则，然后是普通优先级非重要规则，最后是普通优先级重要规则。

处理规则，简化匹配

样式表解析完后，系统会根据选择器将css规则添加到哈希表中。匹配示例如下：

p .error{
    color: red
}
#messageDiv{
    height: 50px
}
div{
    margin: 5px
}

第一条规则插入类hash表，第二条插入idhash表，第三条插入tag表。

对于下面的代码：

<p class="error">
    error
</p>
<div id="messageDiv">
    message
</div>

  1. 找p元素匹配的规则

    首先我们知道要在类表中查找，找到一个error键，里面有p.error的规则。于是规则匹配。

  2. 找div元素匹配的规则

    在tag表中查找div键，如果在里面找到一个table div {margin: 5px}的规则，由于div上层没有tabel所以不会应用该规则。

声明层叠顺序、应用规则

从各个地方获取到的样式表，根据css2规范，样式的层叠顺序应该为：

  1. 浏览器声明的顺序
  2. 用户普通声明
  3. 作者普通声明
  4. 作者重要声明
  5. 用户重要声明

在webkit上，节点会先采用父节点上继承的样式，再到浏览器指定样式，再到网页作者指定样式。

style->inheritFrom(*state.parentStyle())
matchUARules(collector);
matchAuthorRules(*state.element(), collector);

目前暂未看到chrome存在设置用户自定义样式的入口，唯一可以设置的用户样式为浏览器默认字体Sans-serif等，是否采用以及优先级也由网页作者在font-family中控制。

选择器的优先级：

在webkit中，如果有样式规则和元素相匹配，就会放到当前元素的m_matchedRules中计算优先级并记录。计算规则为：从右到左取每个selector的优先级，得到总和。

根据参考文章，在webkit上，每个selector的优先级如下：

 switch (m_match) {
    case Id: //id选择器
      return 0x010000; //65536，十六进制的10000
    case PseudoClass: //伪类选择器
      return 0x000100; //256，十六进制的100
    case Class: //类选择器
    case PseudoElement: //伪元素选择器
    case AttributeExact:
    case AttributeSet:
    case AttributeList:
    case AttributeHyphen:
    case AttributeContain:
    case AttributeBegin:
    case AttributeEnd:
      return 0x000100; //256，十六进制的100
    case Tag: //标签选择器
      return 0x000001; //1，十六进制的1
    case Unknown:
      return 0;
  }
  return 0;

这里有一个疑问，根据规定，标签选择器应该和伪元素选择器处于同一优先级，为什么这边的伪元素选择器优先级却高于标签选择器？

本来想比较各浏览器下伪元素选择器和标签选择器的优先级，尝试的过程中遇到一些问题：

前提：想比较伪元素选择器、标签选择器的优先级，首先要想办法将两个选择器作用的对象变为同一个

现在：如果我给一个标签设置伪元素，样式是作用于隐式生成的那个伪元素上的，我怎么通过别的css选择器获取到伪元素呢？？..所以伪元素的优先级是不是没啥用？...感觉一直都是最高的，因为他似乎是最底层的子元素，汗，后面再详细出一篇文章讲。

根据css2规范中选择器特异性应该如下定义：

  1. 如果声明来自于“style”属性，而不是带有选择器的规则，则记为 1，否则记为 0 (= a)
  2. 记为选择器中 ID 属性的个数 (= b)
  3. 记为选择器中其他属性和伪类的个数 (= c)
  4. 记为选择器中元素名称和伪元素的个数 (= d)

将四个数字按 a-b-c-d 这样连接起来（位于大数进制的数字系统中），构成特异性。例子可以在上面的规范链接中查看，这里就不重复举例了。

在webkit中，排序的规则是：如果两者的优先级一样，则根据书写样式的位置进行排序，后面写的会覆盖前面的，排序完成后按照从小到大的顺序保存在容器里。

当这些选择器的样式处理完了，开始处理inline style样式，然后push进去。因为他放在后面所以优先级比之前的更高。

前面的样式处理完了，接下来开始按照优先级计算css，先设置完正常的规则，最后设置important的规则来覆盖前面所有规则。

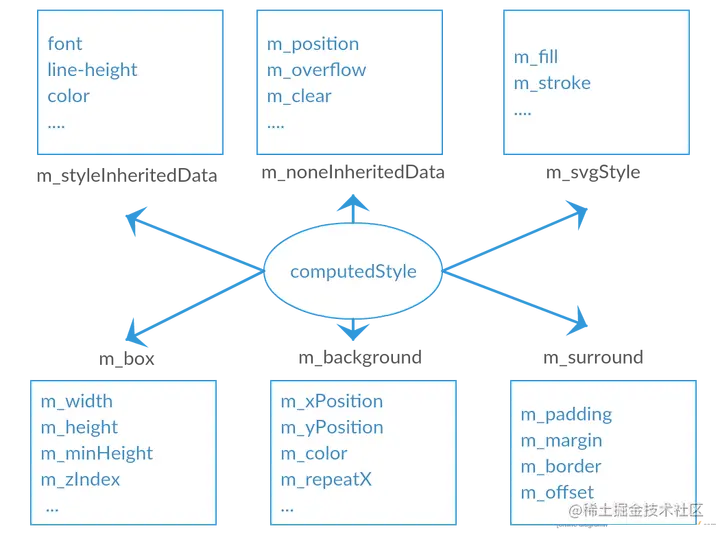

最后计算出来的style规则被分为几类：


  1. box：主要是长宽
  2. backround：背景相关
  3. surround：主要是盒子周围的一些参数，如边框，边距等
  4. noneInheritedData：不可继承的数据
  5. styleInheritedData：可以继承的数据
  6. svgstyle：svg相关

比较少用到的属性会放在rareData结构中，避免实例化属性占用太多空间。

所有色值会被转换为16进制整数，em等单位也会换算成px。

最后在对style进行一些调整，主要是一些容错设置：

  1. 把absolute/fixed定位、float的元素设置成block

    w3c的规定

  2. 如果有:first-letter选择器时，会把对应伪元素display和position做调整

    除非是float，否则display必须设置为inline

    css2规定伪元素不能设置position

渐进式处理

在webkit中，如果attach（构建呈现树）的时候还没加载完样式，就会先在文档中用占位符标注，等到样式表加载完了再重新计算。
