前言

我们已经探究过方法缓存中的插入流程，今天我们继续再深入探究下方法缓存的细节及上层触发时机；

方法缓存关键细节

为什么扩容是在容量的 3/4 时进行？

  1. 3/4作为负载因子是大多数数据结构算法的共识，负载因子在0.75时空间的利用率是相对较大的；
  2. cache存入方法时是根据hash算法计算出来的值作为存储下标，缓存空间的剩余大小对下标是否冲突至关重要，当3/4作为负载因子发生hash冲突的几率相对较低；

_bucketsAndMaybeMask的作用

  1. _bucketsAndMaybeMask里面存放的是bucket内存的首地址和bucketMask的地址； 官方解释：
// _bucketsAndMaybeMask is a buckets_t pointer;
// _maybeMask is the buckets mask
  1. 获取_bucketsAndMaybeMask之后通过内存平移即可获取下一个bucket的地址；
  2. buckets()方法实际上也是对_bucketsAndMaybeMask里面的值进行操作，获取的bucket_t; 代码如下
struct bucket_t *cache_t::buckets() const
{
    uintptr_t addr = _bucketsAndMaybeMask.load(memory_order_relaxed);
    return (bucket_t *)(addr & bucketsMask);//_bucketsAndMaybeMask的地址和bucketsMask进行与运算；
}
static constexpr uintptr_t bucketsMask = ~0ul;//bucketsMask的所有位都为1;
  1. bucketMask定义在不同的架构下取值不同；
#if defined(__arm64__) && __LP64__//真机或__LP64__
    #if TARGET_OS_OSX || TARGET_OS_SIMULATOR//模拟器或Mac
    #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16_BIG_ADDRS//高16位大地址
    #else
    #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_HIGH_16//高16位
    #endif
#elif defined(__arm64__) && !__LP64__//真机或不等于__LP64__
    #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_LOW_4//低4位
#else
    #define CACHE_MASK_STORAGE CACHE_MASK_STORAGE_OUTLINED //1
#endif

buckets取值

  1. buckets()方法实际上也是对_bucketsAndMaybeMask里面的值进行操作，获取的bucket_t;
  2. buckets()返回的数据是bucket_t类型的$n,但我们在取值的时候经常使用p $n[1]这种利用下标取值的方式，看起来bucket_t的取值很像数组的取值方式，实际上bucket()并不是数组；
  3. buckets（）返回的bucket_t只是一个结构体，但存放的bucket_t时候生成的空间是一块连续的内存空间，所以只要知道了当前bucket_t的位置，就可以通过内存平移获得下一个相邻的区域的内存；
  4. 使用p $n[1]和p $n+1 是一样的效果；
  5. 数组也是使用内存平移的方式进行的取值,进行+1操作时，平移单位是根据数组内部的数据类型决定的；

hash函数(cache_hash)和二次hash函数(cache_next)

  1. 首次hash函数cache_hash
mask_t m = capacity - 1; // 容量-1:4-1=3
mask_t begin = cache_hash(sel, m);//根据容量-1和sel作为参数获取hash值
mask_t i = begin;

static inline mask_t cache_hash(SEL sel, mask_t mask)
{
    uintptr_t value = (uintptr_t)sel;//将sel转为无符号长整型
#if CONFIG_USE_PREOPT_CACHES
    value ^= value >> 7;
#endif
    return (mask_t)(value & mask);//用sel的转换值和mask进行按位与得到结果；
}
  1. 二次hash函数cache_next

cache_next(i, m)//再次哈希使用的是当前的位置和容量-1作为参数进行cache_next计算

static inline mask_t cache_next(mask_t i, mask_t mask) {
    return i ? i-1 : mask;//如果i不为0，返回i-1，否则返回mask（容量-1）；也可以理解为判断发生冲突的位置是不是在buckets的最开头，如果不在最开头就直接前移，如果在最开头就直接跳到容量-1的位置，再依次向前，直到再次遇到一开始的begin位置，此时说明循环了一圈了还没找到空位置插，坏缓存了；
}

insert()的闭环流程

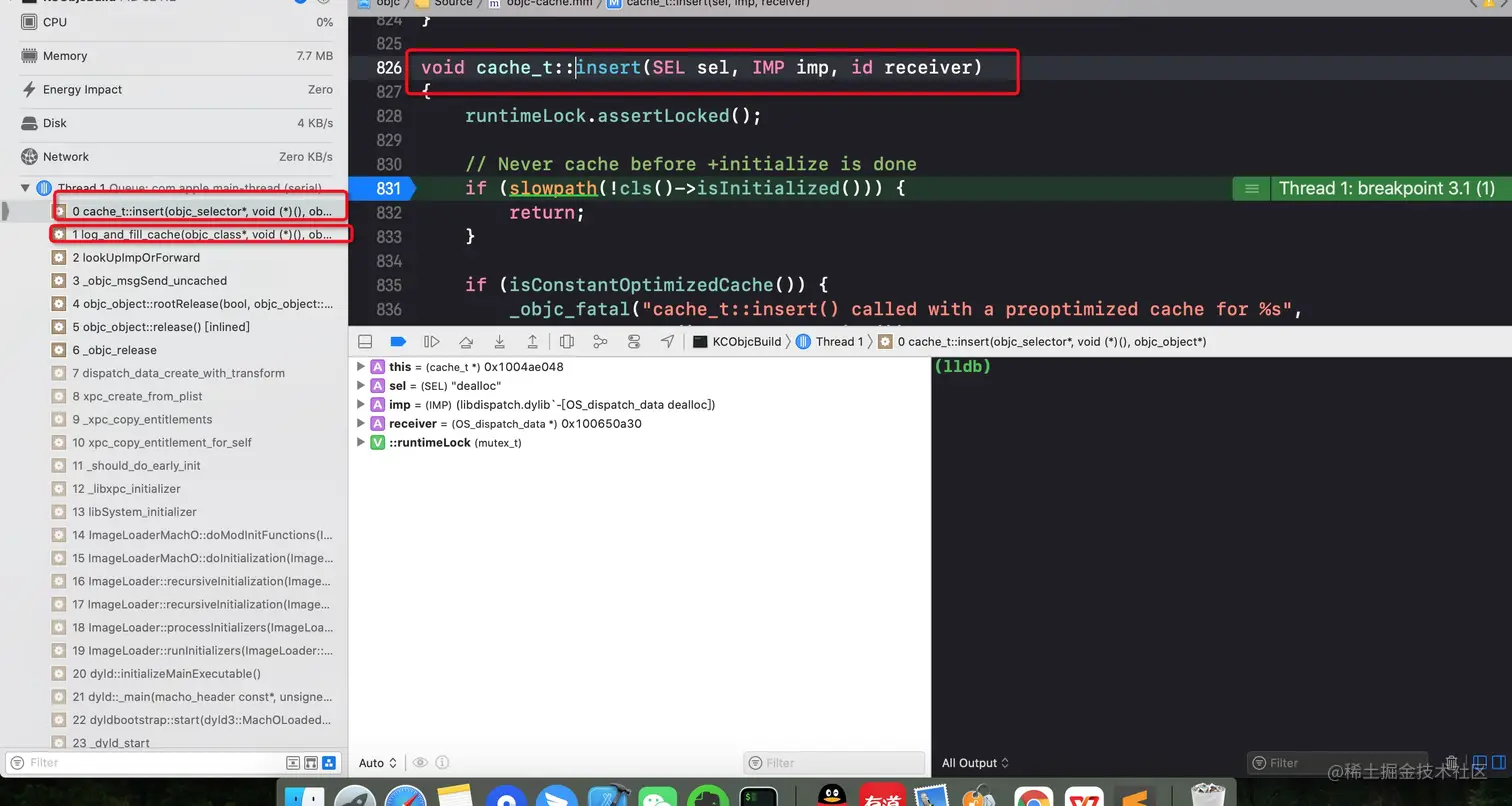

  1. 为了找到insert()的插入时机，我们在insert()方法中下断点，查看调用堆栈信息；
  2. 栈是一种LIFO的数据结构，index = 0 是最后调用的，从0开始依次查看调用信息，发现log_and_fill_cache方法调用了cache.insert方法；


static void
log_and_fill_cache(Class cls, IMP imp, SEL sel, id receiver, Class implementer)
{
#if SUPPORT_MESSAGE_LOGGING
    if (slowpath(objcMsgLogEnabled && implementer)) {
        bool cacheIt = logMessageSend(implementer->isMetaClass(),
                                      cls->nameForLogging(),
                                      implementer->nameForLogging(),
                                      sel);
        if (!cacheIt) return;
    }
#endif
    cls->cache.insert(sel, imp, receiver);
}

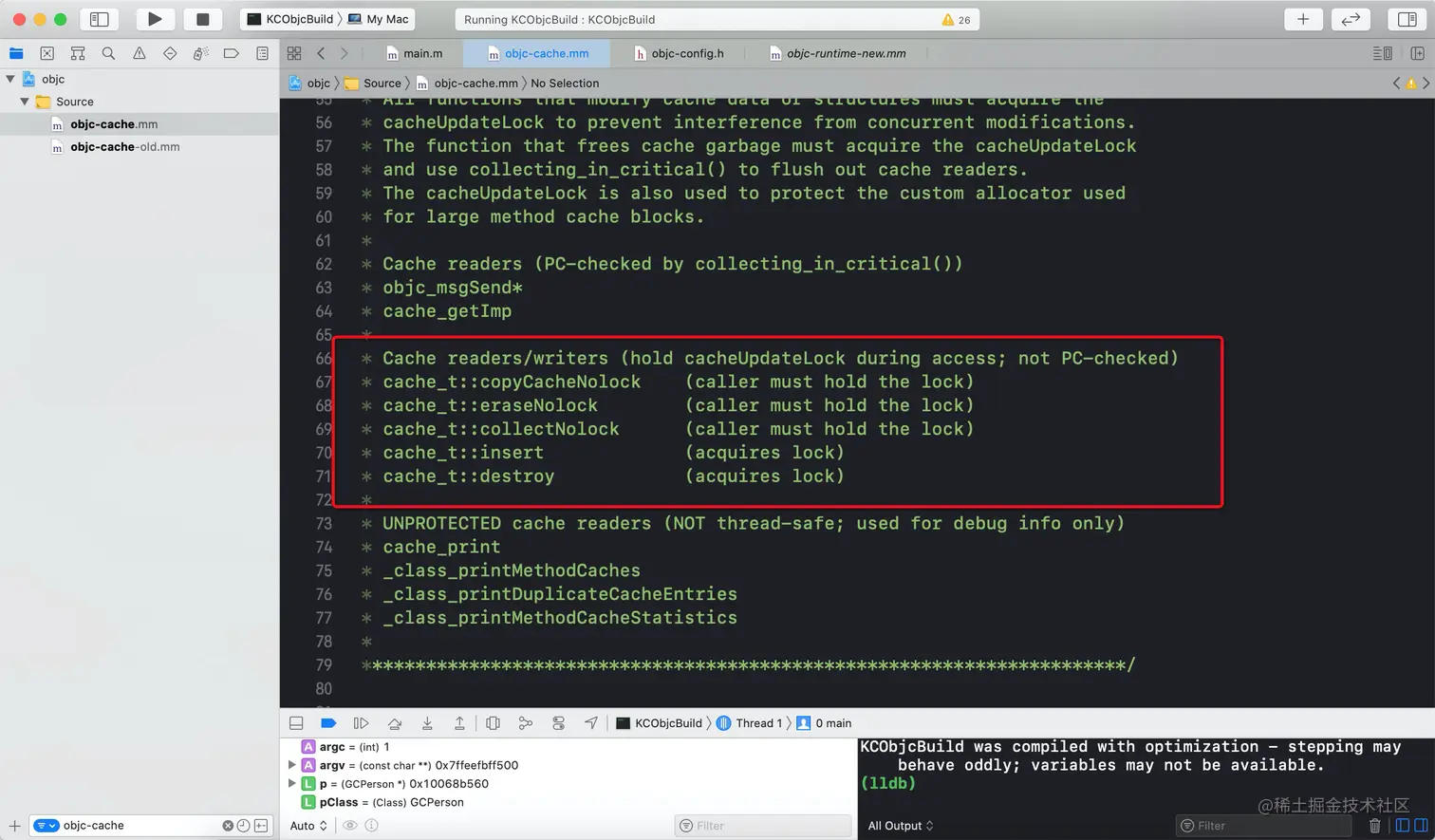

  1. 查看objc-cache.mm文件，可以根据注释看到insert()的插入时机最上层是通过objc_msgSend触发的，接下来我们就一起看下objc_msgSend；


objc_msgSend

编译时

  1. 编译时 顾名思义就是正在编译的时候. 编译器把源代码翻译成机器能识别的代码(当然只是⼀般意义上这么说,实际上可能只是翻译成某个中间状态的语⾔)。编译时通过语法分析、词法分析等编译时类型检查（静态类型检查）来发现代码中的errors或warning等编译时的错误信息.
  2. 静态检查不会把代码放内存中运⾏起来,⽽只是当作⽂本来扫描检查，⼀些⼈说编译时还分配内存啥的肯定是错误的说法；

运行时

  1. 运⾏时就是代码通过dyld被装载到内存中执行的过程；运⾏时类型检查就与前⾯讲的编译时类型检查(或者静态类型检查)不⼀样.不是简单的扫描代码.⽽是在内存中做操作和判断.
  2. Runtime有两个版本 ⼀个Legacy版本(早期版本) ，⼀个Modern版本(现⾏版本)
  • 早期版本对应的编程接⼝:Objective-C 1.0
  • 现⾏版本对应的编程接⼝:Objective-C 2.0
  • 早期版本⽤于Objective-C 1.0, 32位的Mac OS X的平台上
  • 现⾏版本:iPhone程序和Mac OS X v10.5 及Mac OS X v10.5`以后的系统中的 64 位程序
  1. 关于OC语言的更多信息可以在苹果官方文档进行查阅

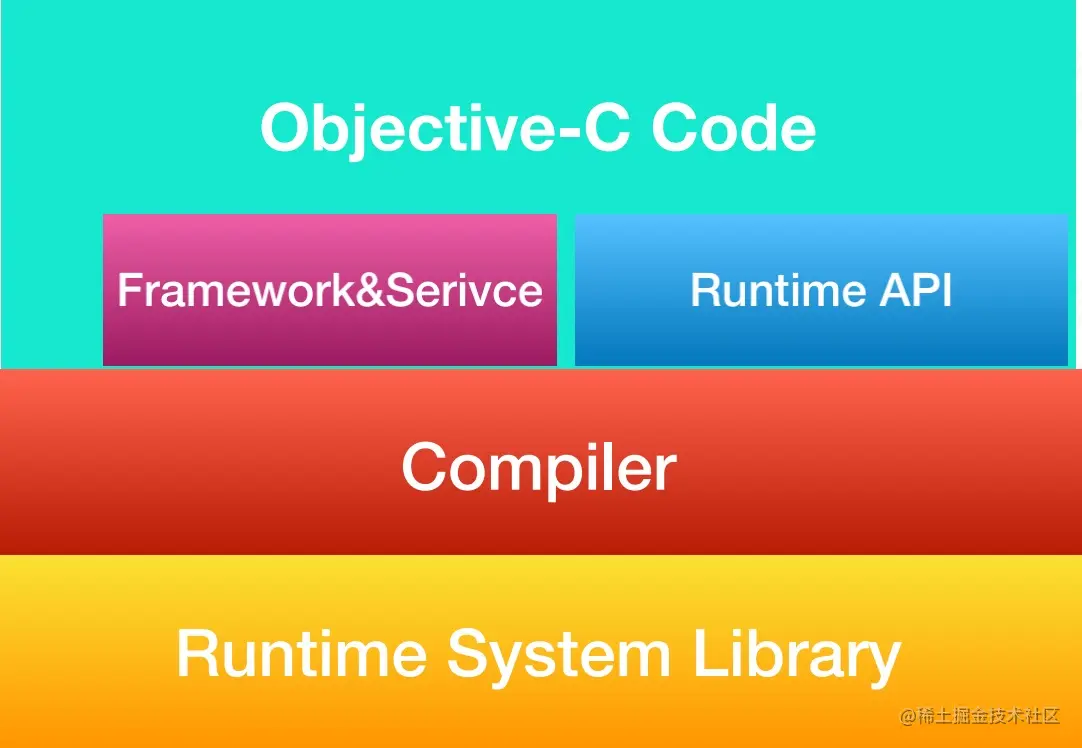

  1. Runtime调用方式一共有3种
  • OC方法:[p sayNB];
  • NSObject提供的API：isKindofClass...；
  • objc的下层APIobjc_msg_send方法:class_getInstanceSize...；
  1. Runtime3种调用方式对应的发起者信息如下


objc_msgSend

  1. 利用clang将OC文件改写为c++文件，通过还原后的cpp文件可以查看到一部分runtime调用方式；
  2. OC的方法调用在runtime层面变成了消息发送objc_msgSend(id _Nullable self, SEL _Nonnull op, ...)，方法调用包含两个元素：
  • 消息接受者
  • 消息主体:sel+参数
//重写前OC方法调用
GCPerson *person = [GCPerson alloc];
[person sayHello];

//重写后变成了objc_msgSend
static void _I_GCTeacher_sayHello(GCTeacher * self, SEL _cmd) {
    NSLog((NSString *)&__NSConstantStringImpl__var_folders_fw_k53y7bbd2rx7sdzz_s85z7840000gn_T_main_cd505b_mi_0,__func__);
}

objc_msgSendSuper

  1. 查看改写后的cpp文件时我们发现除了objc_msgSend之外，还有一个objc_msgSendSuper方法；猜测是直接向父类发送消息；
  2. 查看objc源码中对objc_msgSendSuper的定义如下，
OBJC_EXPORT id _Nullable
objc_msgSendSuper(struct objc_super * _Nonnull super, SEL _Nonnull op, ...)
    OBJC_AVAILABLE(10.0, 2.0, 9.0, 1.0, 2.0);
  1. objc_msgSendSuper的参数objc_super定义如下
struct objc_super {
    /// Specifies an instance of a class.
    __unsafe_unretained _Nonnull id receiver;//消息接收者
    /* super_class is the first class to search */
    __unsafe_unretained _Nonnull Class super_class;//方法最先查找的class是super_class，如果super_class查找不到会查找super_class的父类
};
  1. 通过构建objc_super结构体偶为参数，我们可以主动调用objc_msgSendSuper方法
        struct objc_super gc_objc_super;
        gc_objc_super.receiver = person;消息接受者
        gc_objc_super.super_class = GCPerson.class;//方法最先查找的class是super_class，如果super_class查找不到会查找super_class的父类
        objc_msgSendSuper(&gc_objc_super,@selector(sayHello));

objc_msgSend汇编查看

由于OC语言的动态特性，基本上所有方法都是通过objc_msgSend进行处理的，这样一个高频调用的底层方法，从效率层面考虑最好是使用接近机器语言的汇编语言来实现，同时汇编语言基于地址也更加安全，所以系统也是用汇编进行实现的；下面一起来看下objc_msgSend在在libobjc库中的汇编层面的实现吧

  1. 在objc源码中搜索objc_msgSend

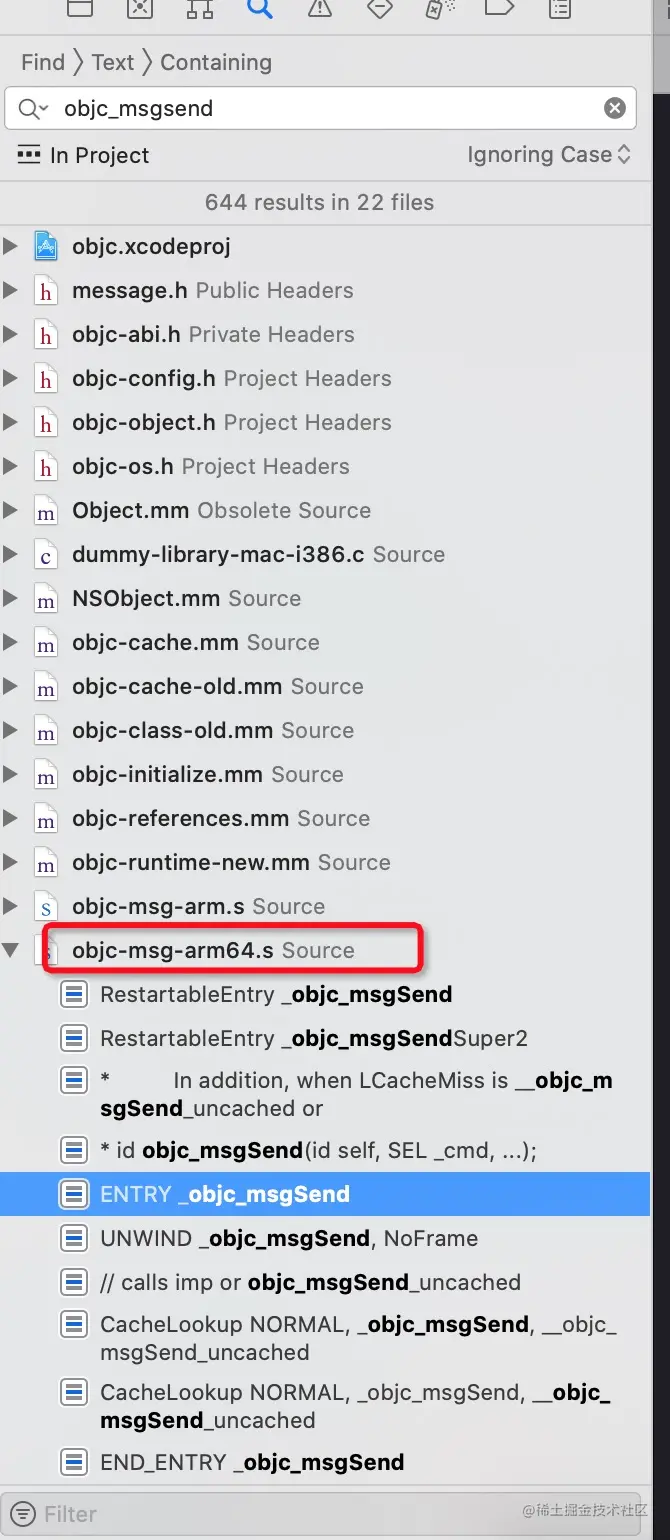

  2. 关闭所有文件，查看后缀为.s的汇编文件 003.jpg

  3. 找到objc_msgSend的汇编实现

006.jpg 4. 分析_objc_msgSend汇编部分源码

ENTRY _objc_msgSend
	UNWIND _objc_msgSend, NoFrame

	cmp	p0, #0			// nil check and tagged pointer check// 比较p0和#0的差值
#if SUPPORT_TAGGED_POINTERS  //判断是否支持Taggedpointer类型
	b.le	LNilOrTagged		//  (MSB tagged pointer looks negative)//如果支持Taggedpointer类型按照LNilOrTagged处理
#else
	b.eq	LReturnZero  // 返回nil如果不支持Taggedpointer类型返回nil
#endif
	ldr	p13, [x0]		// p13 = isa，[x0]存放的是class
    //src, needs_auth, auth_address
	GetClassFromIsa_p16 p13, 1, x0	//从 GetClassFromIsa_p16 中获取clsss：p16 = class
// receiver->class 获取class，去class 中找method cache
LGetIsaDone:
	// calls imp or objc_msgSend_uncached
	CacheLookup NORMAL, _objc_msgSend, __objc_msgSend_uncached
	END_ENTRY _objc_msgSend

bucket中IMP的获取

按位异或操作操作

  1. ^也叫做按位异或操作，如果 c = a ^ b;则 a = c ^ b;
  2. b叫做盐，无实际作用，主要是为了生成异或结果而存在；

方法编码

  1. bucket_t中用一个无符号长整型的数值来存储IMPexplicit_atomic<uintptr_t> _imp;,而IMP本身是地址，所以存储时set方法进行了编码
void bucket_t::set(bucket_t *base, SEL newSel, IMP newImp, Class cls)
{
//这里对IMP和Class进行了编码
    uintptr_t newIMP = (impEncoding == Encoded
                        ? encodeImp(base, newImp, newSel, cls)
                        : (uintptr_t)newImp);
    if (atomicity == Atomic) {
        _imp.store(newIMP, memory_order_relaxed);
        if (_sel.load(memory_order_relaxed) != newSel) {
            mega_barrier();
            _sel.store(newSel, memory_order_relaxed);
        }
    } else {
        _imp.store(newIMP, memory_order_relaxed);
        _sel.store(newSel, memory_order_relaxed);
    }
}

//IMP编码的方法
    uintptr_t encodeImp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, IMP newImp, UNUSED_WITHOUT_PTRAUTH SEL newSel, Class cls) const {
        if (!newImp) return 0;
        return (uintptr_t)newImp ^ (uintptr_t)cls;//按位异或
    }
  1. IMP的获取方法IMP imp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, Class cls)也需要进行解码，具体操作是用 当前取出的IMP数值与class进行异或操作
return (IMP)(imp ^ (uintptr_t)cls);
  1. class是上述编码解码操作时用到的盐；

class中的delegate

  1. delegate 作为class中的一个成员，获取方法跟method property没有太大的区别，也是通过LLDB调试 来从class中获取的；
  2. 但是我们最终通过protocols()方法获取的protocol_array_t，protocol_array_t里面存储的是protocol_ref_t，protocol_ref_t是一个uintptr_t类型的，同时注释说明了他是未映射的:// protocol_t *, but unremapped,不能直接打印相关信息，而我们需要的是可以查看相关信息的 protocol_t类型；
  3. 基于以上信息我们重新搜索protocol_ref_t，最终发现用来映射protocol_ref_t的方法remapProtocol(),它的内部实现是直接强转，我们也可以强转protocol_ref_t为protocol_t；
static ALWAYS_INLINE protocol_t *remapProtocol(protocol_ref_t proto)
{
    runtimeLock.assertLocked();
    // Protocols in shared cache images have a canonical bit to mark that they
    // are the definition we should use
    if (((protocol_t *)proto)->isCanonical())
        return (protocol_t *)proto;//直接强转protocol_t返回
    protocol_t *newproto = (protocol_t *)
        getProtocol(((protocol_t *)proto)->mangledName);
    return newproto ? newproto : (protocol_t *)proto;//直接强转protocol_t返回
}

LLDB调试代码

2021-06-26 21:59:08.559358+0800 KCObjcBuild[81571:7062064] GCTeacher
(lldb) p/x pClass //获取当前class地址
(Class) $0 = 0x0000000100004908 GCTeacher
(lldb) p/x 0x0000000100004908+0x20 //内存偏移获取bits
(long) $1 = 0x0000000100004928
(lldb) p (class_data_bits_t *)$1//强转为bits
(class_data_bits_t *) $2 = 0x0000000100004928
(lldb) p $2->data()//获取bits中的data
(class_rw_t *) $3 = 0x0000000101131b70
(lldb) p *$3//打印data目标地址的内容：class_rw_t
(class_rw_t) $4 = {
  flags = 2148007936
  witness = 0
  ro_or_rw_ext = {
    std::__1::atomic<unsigned long> = {
      Value = 4294984032
    }
  }
  firstSubclass = nil
  nextSiblingClass = NSUUID
}
(lldb) p $4.protocols()//从class_rw_t中获取protocols
(const protocol_array_t) $5 = {
  list_array_tt<unsigned long, protocol_list_t, RawPtr> = {
     = {
      list = {
        ptr = 0x0000000100004270
      }
      arrayAndFlag = 4294984304
    }
  }
}
(lldb) p $5.list  //获取protocols的list
(const RawPtr<protocol_list_t>) $6 = {
  ptr = 0x0000000100004270
}
(lldb) p $6.ptr  //获取protocols的ptr
(protocol_list_t *const) $7 = 0x0000000100004270
(lldb) p *$7  //获取ptr中的protocol_list_t
(protocol_list_t) $8 = (count = 1, list = protocol_ref_t [] @ 0x00007f922ab3a268)
(lldb) p $8.list[0]//从protocol_list_t获取index为0的protocol_ref_t
(protocol_ref_t) $10 = 4294986152
(lldb) p (protocol_t *)$10//将protocol_ref_t强转为protocol_t
(protocol_t *) $11 = 0x00000001000049a8
(lldb) p *$11//取出protocol_t中存储的数据
(protocol_t) $12 = {
  objc_object = {
    isa = {
      bits = 4298453192
      cls = Protocol
       = {
        nonpointer = 0
        has_assoc = 0
        has_cxx_dtor = 0
        shiftcls = 537306649
        magic = 0
        weakly_referenced = 0
        unused = 0
        has_sidetable_rc = 0
        extra_rc = 0
      }
    }
  }
  mangledName = 0x0000000100003e89 "TestDelegate"
  protocols = 0x0000000100004338
  instanceMethods = 0x0000000000000000
  classMethods = 0x0000000000000000
  optionalInstanceMethods = 0x0000000100004350
  optionalClassMethods = 0x0000000000000000
  instanceProperties = 0x0000000000000000
  size = 96
  flags = 0
  _extendedMethodTypes = 0x0000000100004370
  _demangledName = 0x0000000000000000
  _classProperties = 0x0000000000000000
}
(lldb) p *$12.optionalInstanceMethods//获取protocol_t中的optionalInstanceMethods
(method_list_t) $15 = {
  entsize_list_tt<method_t, method_list_t, 4294901763, method_t::pointer_modifier> = (entsizeAndFlags = 24, count = 1)
}
(lldb) p $15.get(0).big()//打印optionalInstanceMethods中的index=0的数据
(method_t::big) $17 = {
  name = "testDelegate"
  types = 0x0000000100003ec6 "v16@0:8"
  imp = 0x0000000000000000
}
(lldb)

通过以上方式，最终成功获取到了protocol_t的相关信息，也对之前探索的Class内容做了补充;
