写在前面

在之前的 iOS 底层原理探索之 isa - 类的底层原理结构（上）文章中，我们分析了isa的走位，以及类的继承的关系，并且结合isa和类的继承综合做了分析；再接着我们探索来类的底层结构，并且重点分析了class_data_bits_t bits，和其中的class_rw_t* data以及其内部的properties、methods、protocols 和 ro - ivars 并且验证了我们对于类方法存储在元类中的猜想是正确的。今天，我们继续探索类的底层原理结构之类的 cache。

cache 缓存的意思，那么，要么缓存方法，要么缓存属性。我们根据探索bits的节奏，也是通过内存平移来一步一步探索cache。通过上一篇的总结，我们知道，偏移到bits是32字节，偏移到cache是16字节。

准备

`IMP` 与 `SEL` 的关系

SEL ：方法编号（相当于书本中目录的名称）
IMP ：函数指针地址（相当于书本中目录的页码）

首先，我们明白要找到书本中的什么内容（SEL 目录里面的名称）；然后，通过名称找对应的页码（IMP）；最后，通过页码去定位具体的内容。

`cache_t` 是什么数据结构

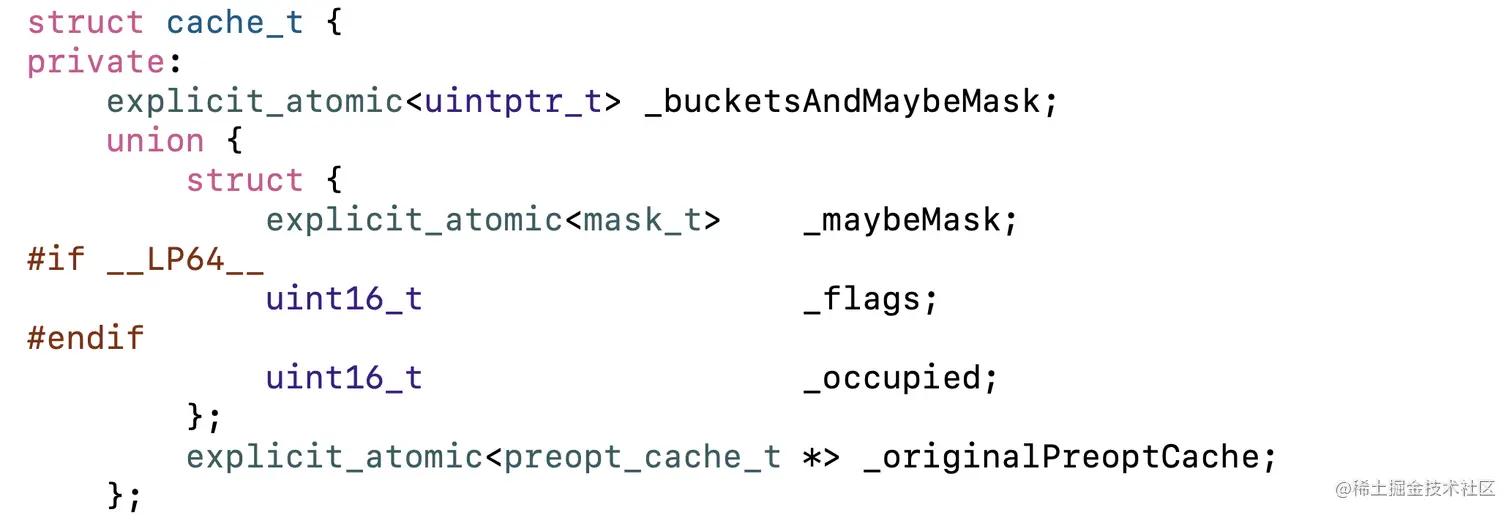

首先我们看下 cache_t的内存结构

从内存结构中并不能直接看到cache_t中的那个属性是我们想要的内容，那么，根据我们对于cache的了解，要缓存方法或者属性，那么，一定会提供一些关于增删改查的方法，所以我们去看下cache_t所提供的方法，知道我们看到了有一个insert方法不要犹豫，果断点进去看下实现

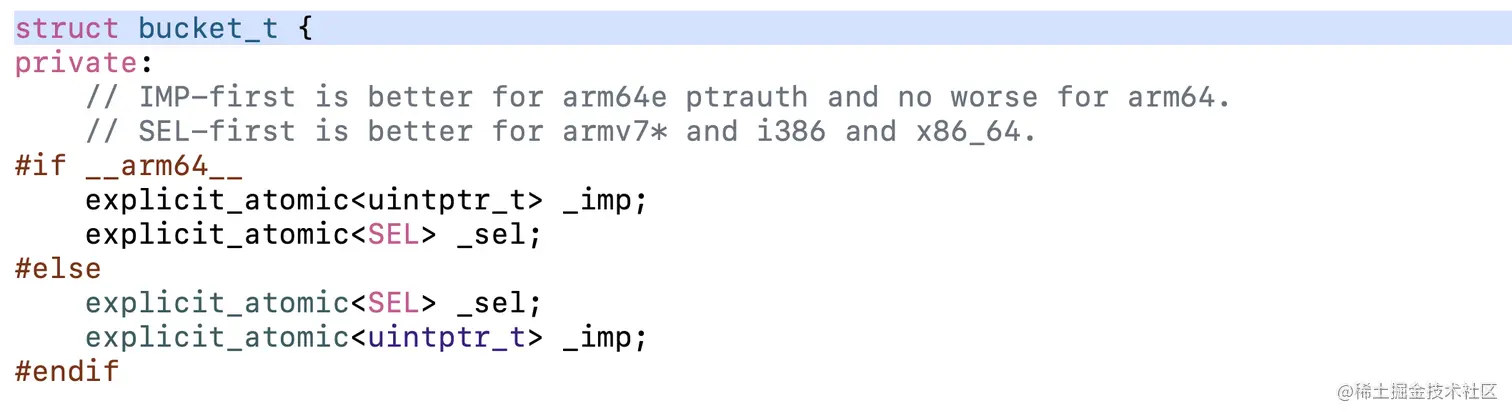

可以看到 insert 的过程中对一个 bucket_t 的结构体做了操作。接下来，我们就具体看下 bucket_t 的内容

果不其然，在bucket_t这里看到 sel 和 imp。

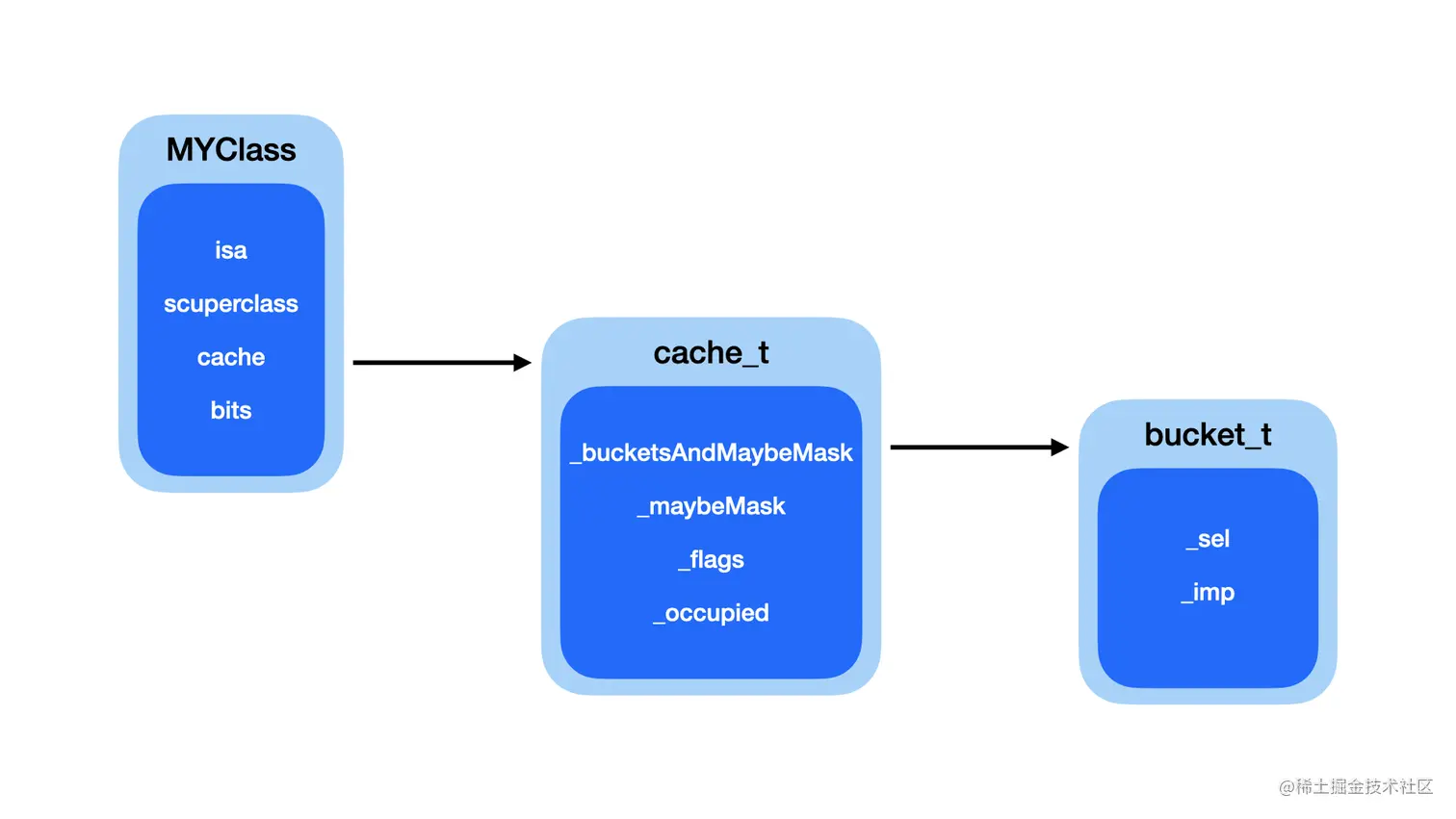

到这一步，我们简答总结下 cache_t的数据结构：


LLDB 验证方法的存储

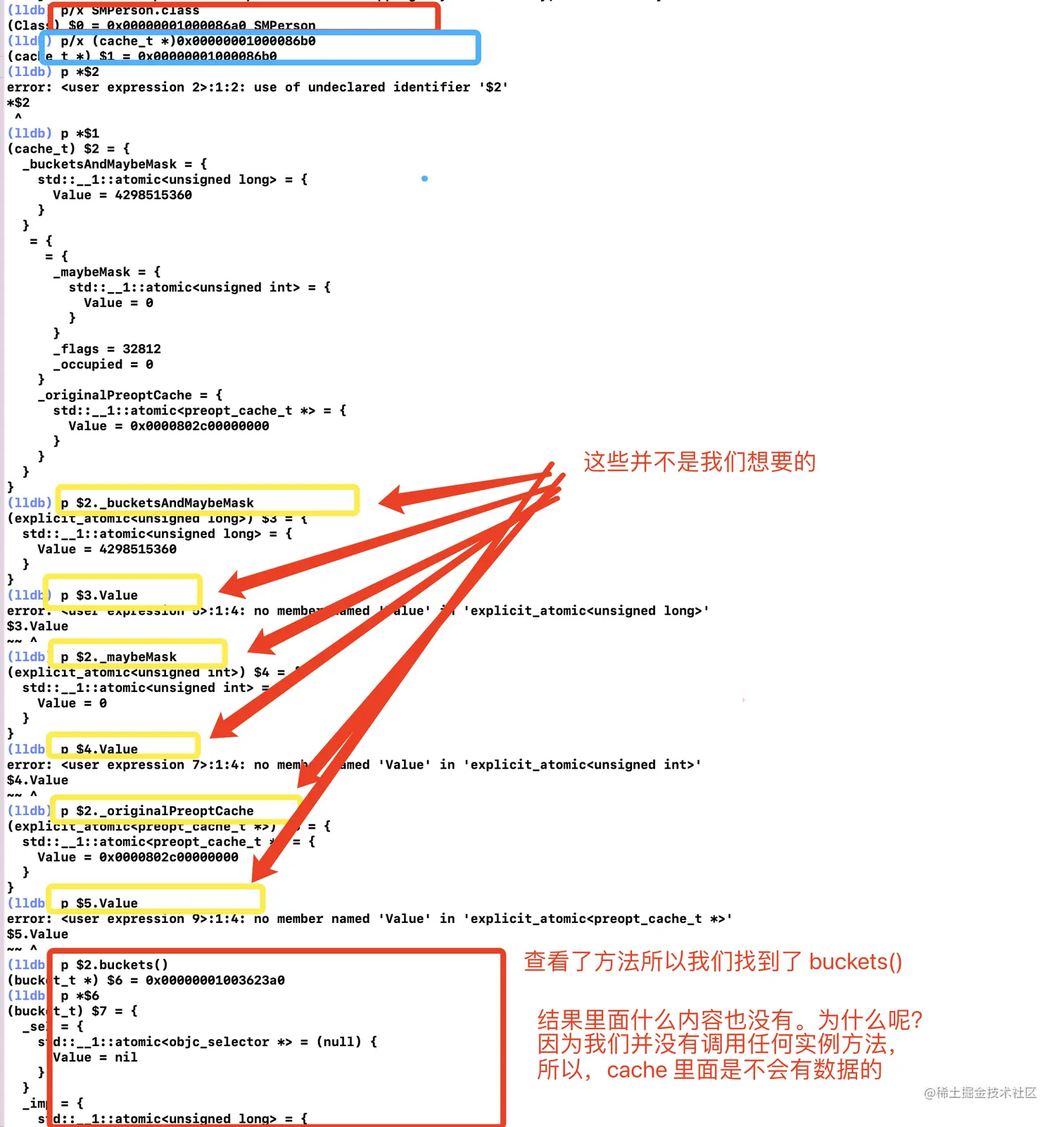

接下来，我们要做一下验证，来查看下里面的内容：

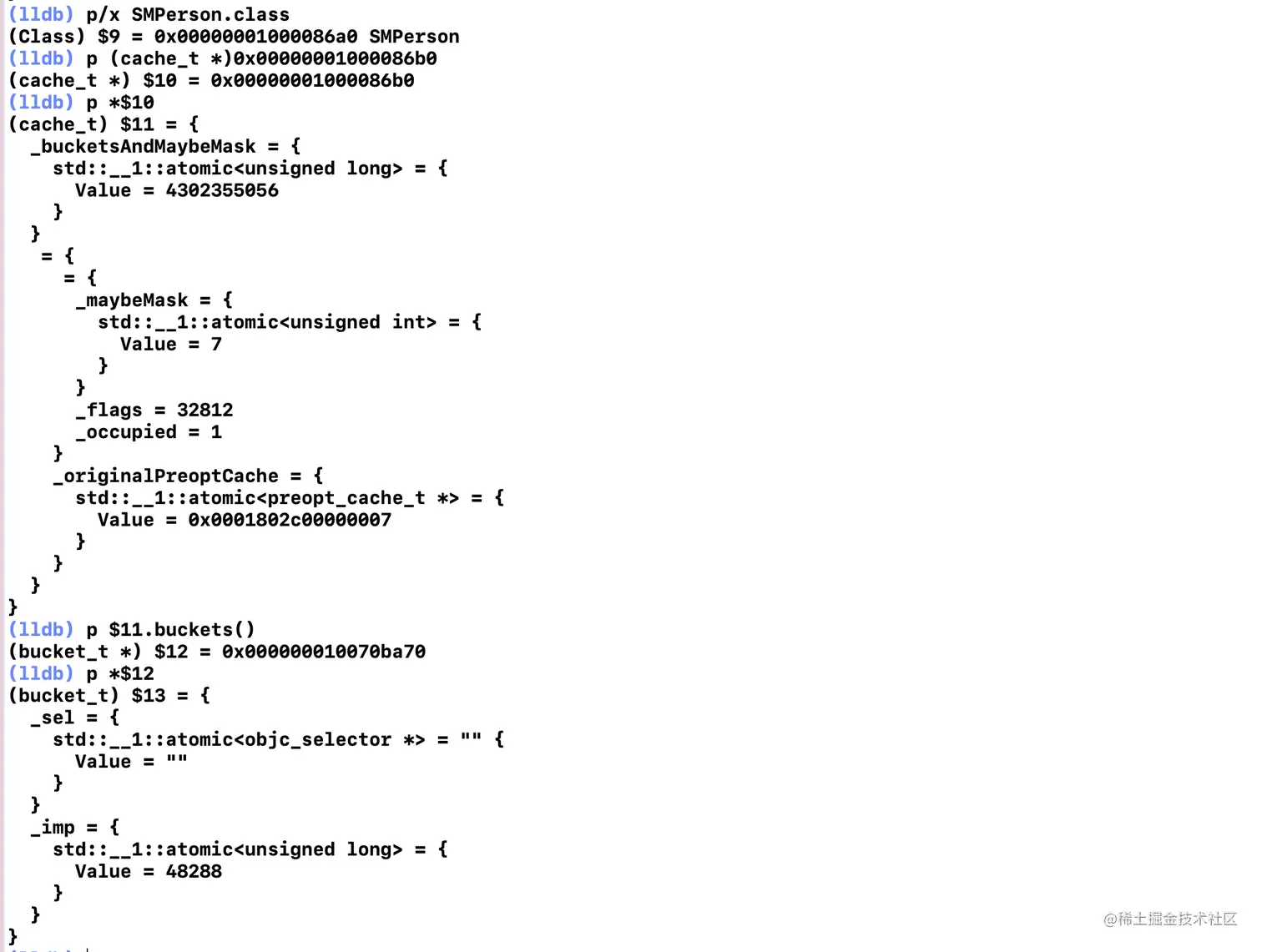

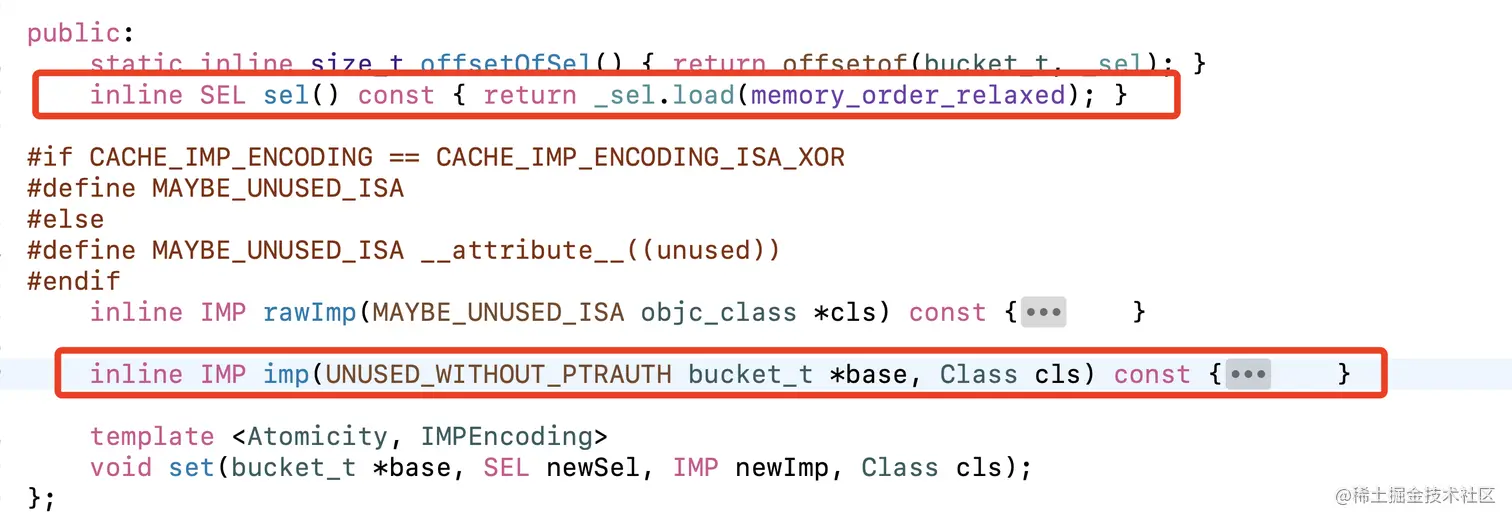

那么，我们可以让 SMPerson 的实例 p 执行一下实例方法接着，再获取一遍cache_t中buckets()，我们发现还是没有内容那么，同样的方法，我们再去buckets_t 里面查找看看相关的方法，果然，找到了熟悉的 sel() 和 imp() 那么，继续LLDB

`cache_t` 流程分析

首先cache_t 是一个结构体， _bucketsAndMaybeMask 是一个 uintptr_t 也就是 unsigned long，其内部存储的是两部分数据正如其名字一样，是 buckets和maybeMask。

作为缓存，首先需要有写接着可以读。所以我们顺着思路找到cache_t的

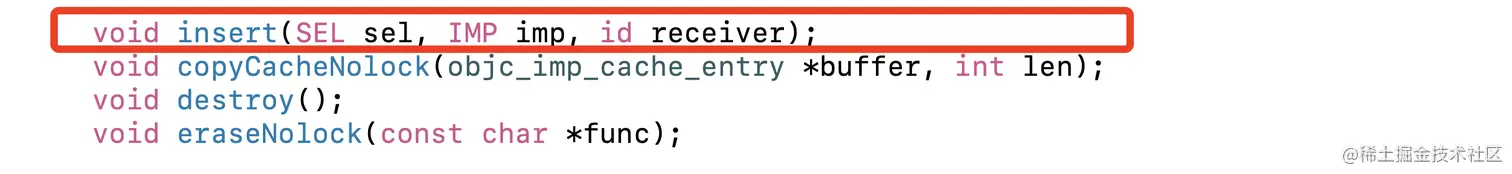

`insert()`

void insert(SEL sel, IMP imp, id receiver);

通过方法也可以明白，插入的是sel和imp到receiver中。

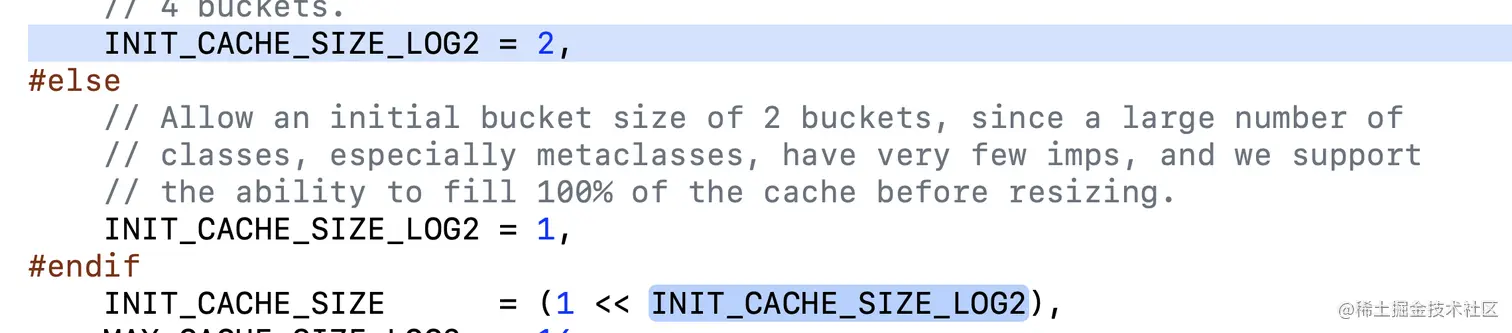

`INIT_CACHE_SIZE` 为 4

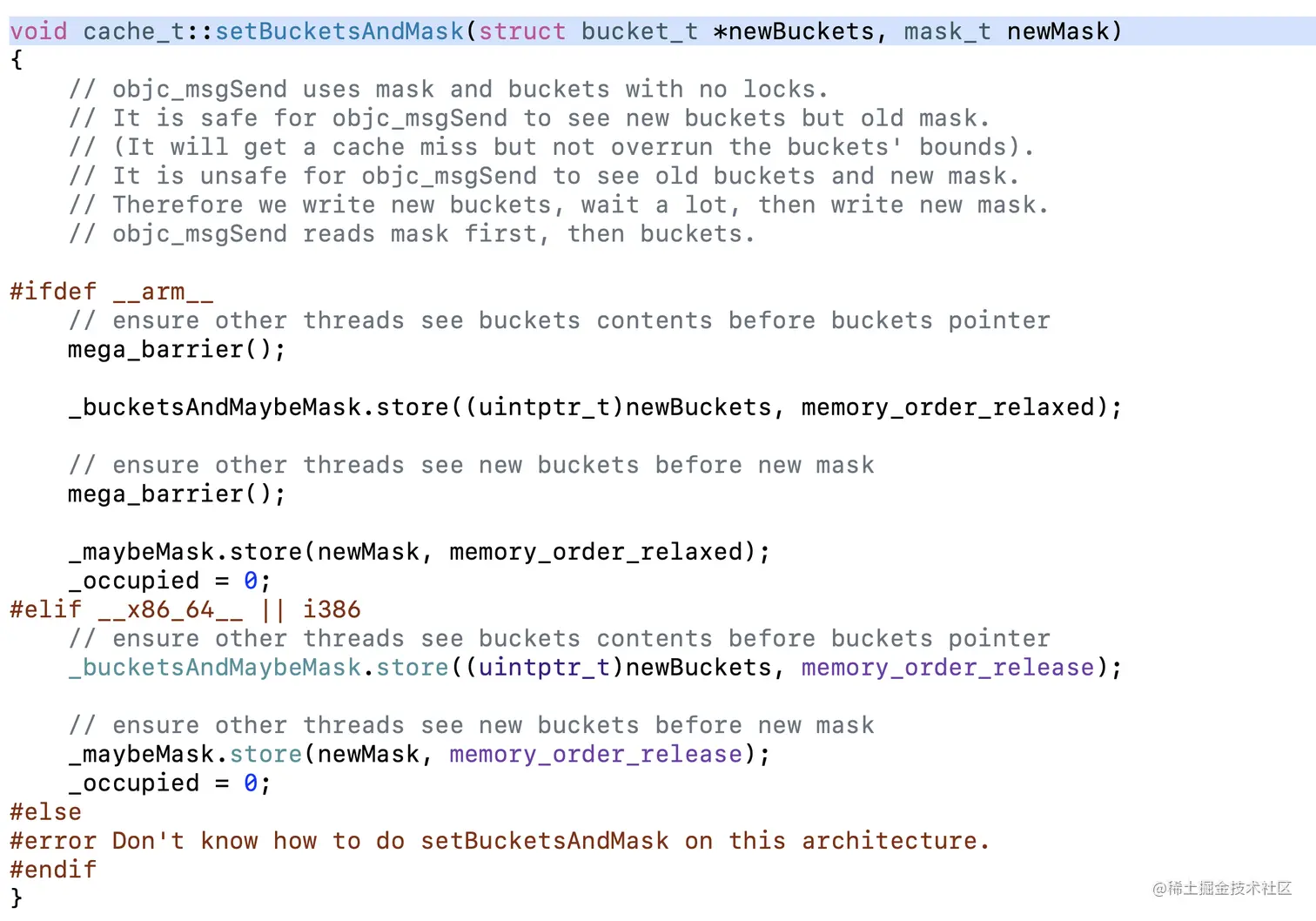

`_maybeMask.store`

类中的cache在实例调用方法的时候，就开始进行存储了，首先新创建一个容器 bucket，其中的imp不是直接存储，而是将8字节的地址指针存储器中。否则，会占用很大的内存空间。在需要读取类信息的时候，就顺着这个指针地址去找寻实现。这样，不至于每次读取类信息会很慢。

所以, 此时 occupied = 1, maybeMask = 3;

buckets是一个数组，插进来的数据存储到哪里，此时，并不知道，在这里会进行cache_hash算法,这样可以得到一个哈希地址。

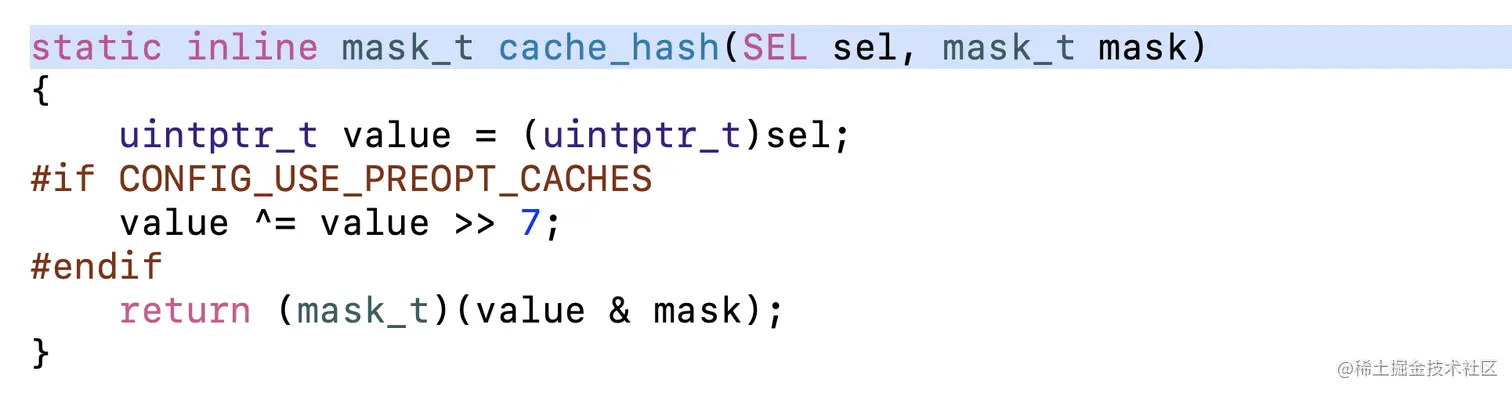

`cache_hash`

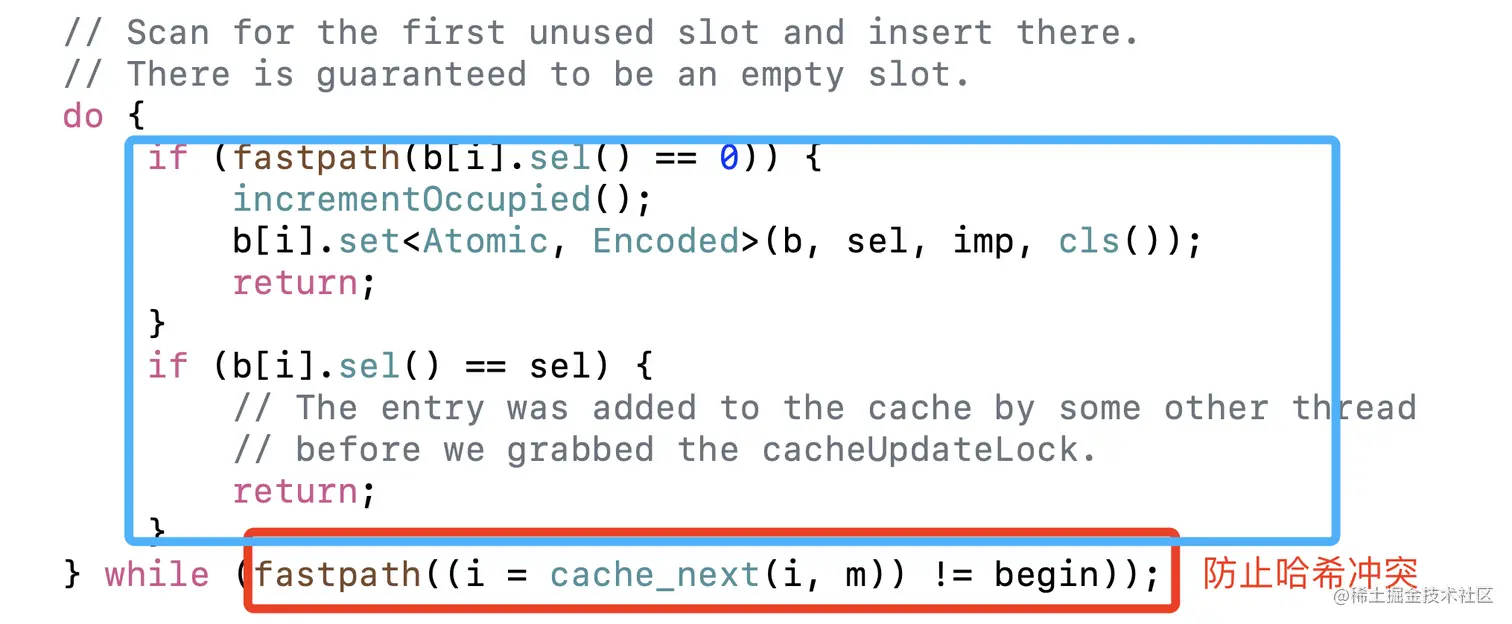

接下来就开始寻找，在sel()不存在的时候，先对occupied++，然后在 bucket_t-b 合适的位置中，将 sel imp cls() 插入进去。如果 sel() 已经存在，那么就不在缓存。

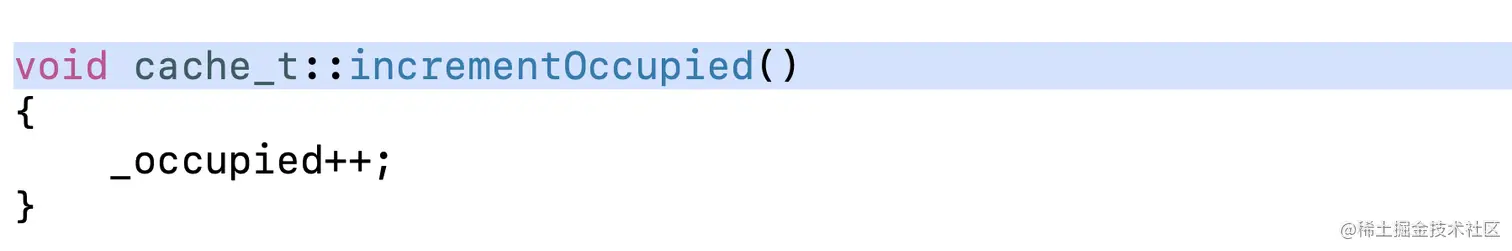

`incrementOccupied()`

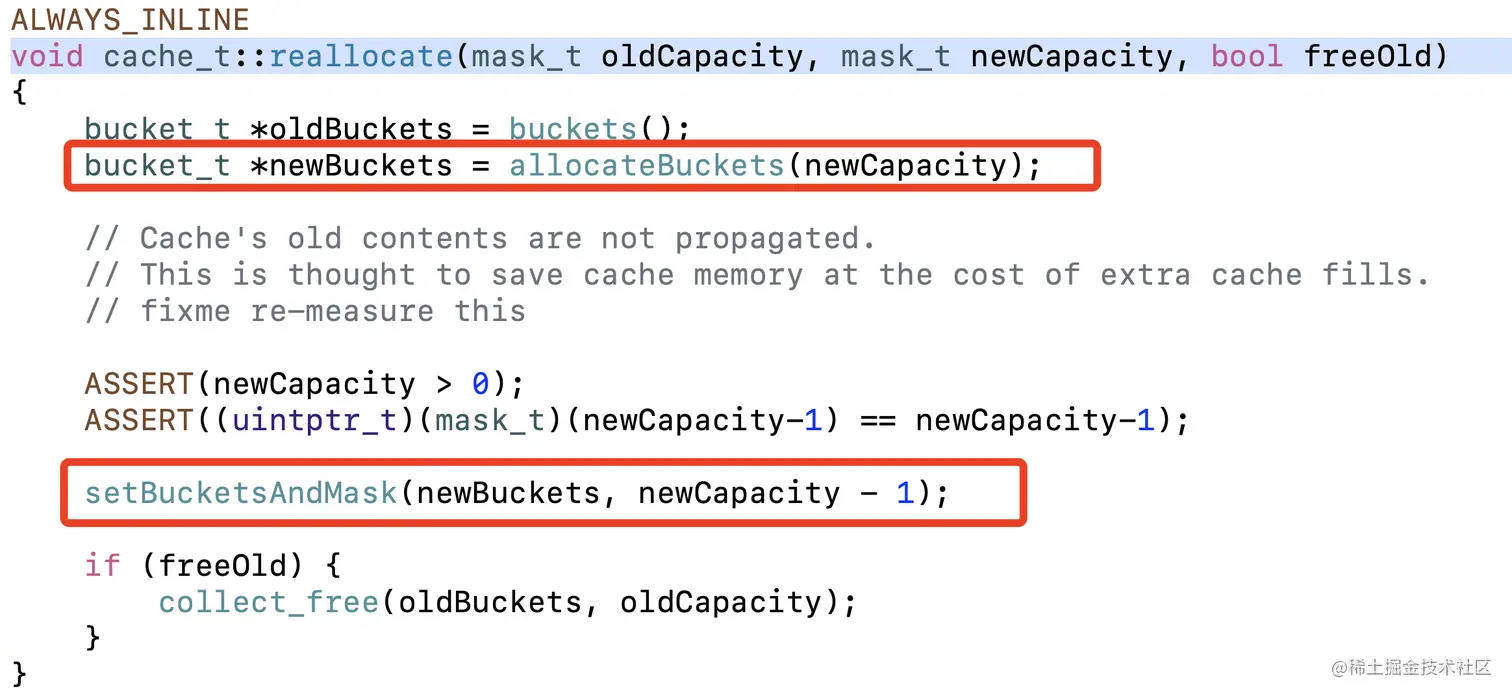

之后继续存储的时候,会判断是否超出了75%的容量，没有，正常存储；超出，则判断 capacity存在后，进行 2倍的 扩容操作(原来的 4 * 2 = 8， m = 8 - 1 = 7)。扩容后，会将，之前存储的内容一并清掉,只会有一个新存储的方法的sel imp。<重新开辟一个新的buckets, 将旧的bucket和capacity 内存地址清空回收>

`cache_fill_ratio`

`collect_free`

为什么不直接追加，而是扩容后清空呢？

原来我们已经开辟的内存是无法改的，开辟新的内存空间后是一个新的地址，原来存储的值并不拿过来，是因为内存在数组平移的时候是十分耗费性能的，并且，苹果在底层的一个原则是越新越好。在扩容时，之前调用的方法，再一次被使用的几率时很低的，然而，扩容之时的调用的那个方法，是很重要的，所以，系统会见只将扩容调用的那次做存储。

当然，我们可以作为探索，在扩容之后，再次调用之前的方法，发现，在cache中是会继续添加进来的；不过此时，是无序的因为上面的cache_hash算法。

最终 `cache_t的流程`


细节

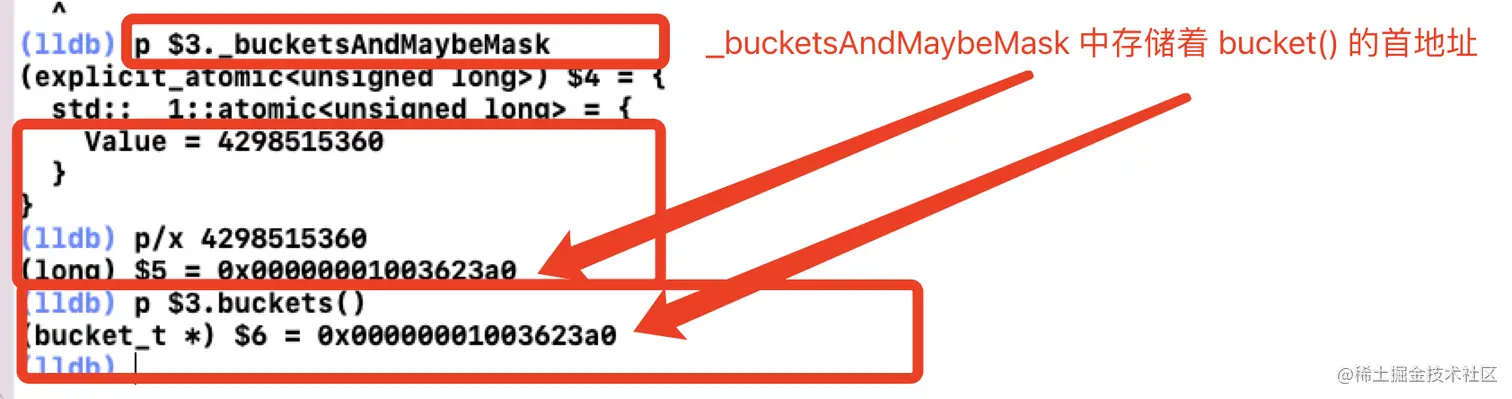

`_bucketsAndMaybeMask`

bucket() 取值过程中，通过 _bucketsAndMaybeMask 的指针平移才可以获取其他的buckets();

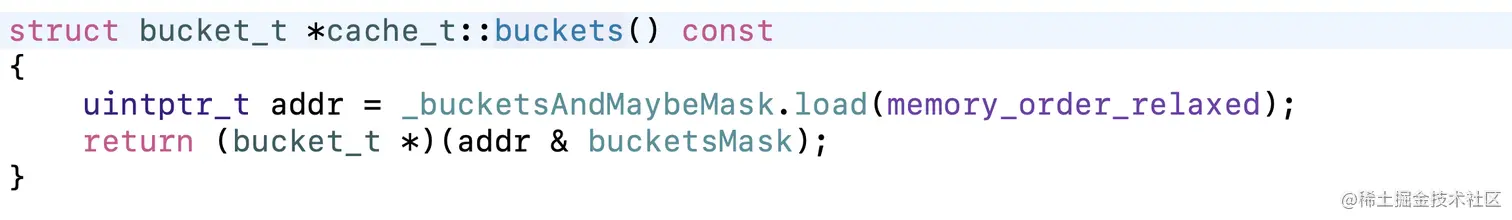

`bucket()`

拿到 _bucketsAndMaybeMask 的地址，然后做 与 操作强转成 bucket_t *

bucketsMask 在不同架构下，值是不同的

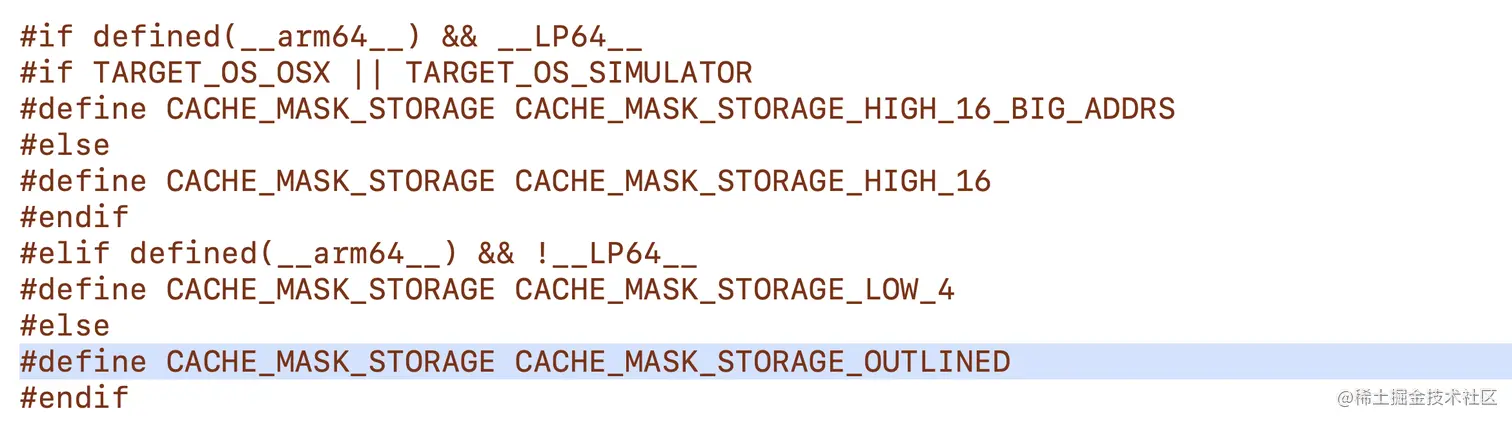

CACHE_MASK_STORAGE

补充

架构和环境变量相关

bucket_t 获取IMP

    inline IMP imp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, Class cls) const {
        uintptr_t imp = _imp.load(memory_order_relaxed);
        if (!imp) return nil;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
        SEL sel = _sel.load(memory_order_relaxed);
        return (IMP)
            ptrauth_auth_and_resign((const void *)imp,
                                    ptrauth_key_process_dependent_code,
                                    modifierForSEL(base, sel, cls),
                                    ptrauth_key_function_pointer, 0);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
        return (IMP)(imp ^ (uintptr_t)cls);
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
        return (IMP)imp;
#else
#error Unknown method cache IMP encoding.
#endif
    }

这里传入了cls ，为什么要 (IMP)(imp ^ (uintptr_t)cls); 有一个 ^ (异或) 的操作呢？意义是什么呢？

的IMP获取和存储是一个编码和解码的过程，在存储的时候，存储的是一个数值（无符号的长整形存储到bucket_t 中）见表1，而不是一个纯粹的指针地址，这也就意味着需要进行局部的操作，也就是编码在 _imp.load() 拿到存储到 imp 然后和 cls 进行按位异或。

why？为什么和 cls 按位异或？

因为在imp存储到时候，进行了编码操作，就是按位异或了 cls（详见表2 表3）。
imp 和 sel 都是属于 cls 所以加密操作中盐值就是cls。

加密操作

一个数A异或另一个数B得到结果C；（ c = a ^ b ）
结果C 异或了数B 就会得到数A； ( a = c ^ b )
这是一个算法规律。

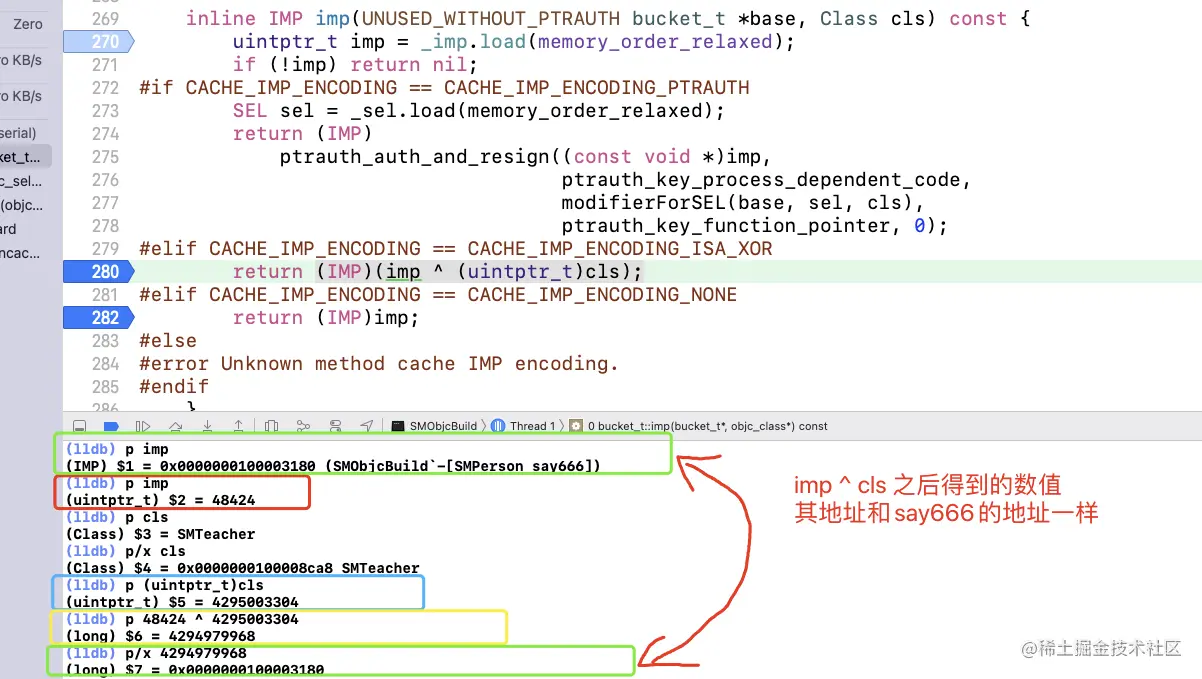

验证

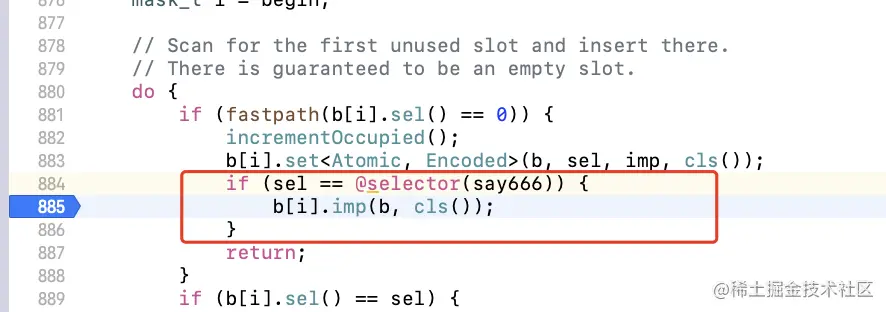

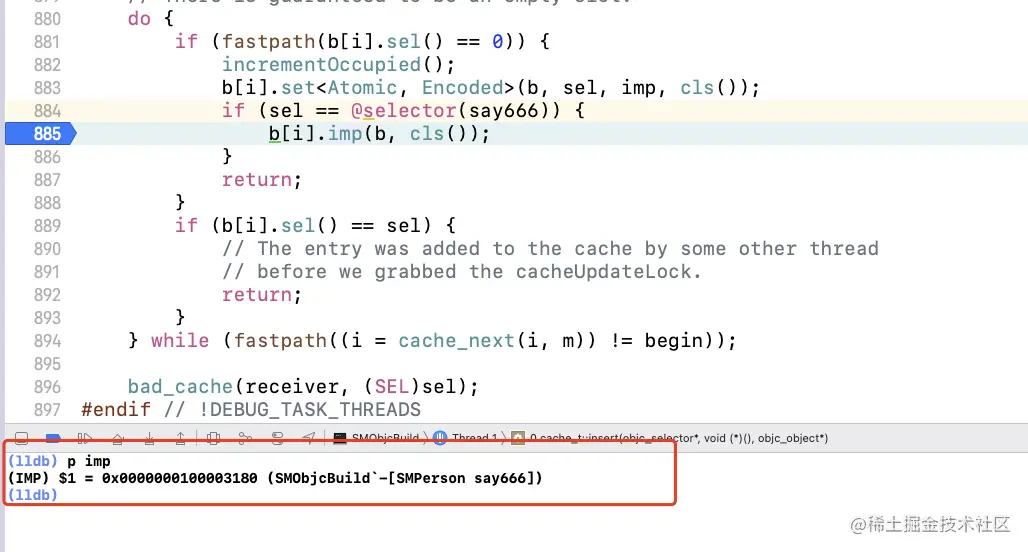

先插入我们 say666 到if代码到断点调试：

mian函数中调用 say666 方法：

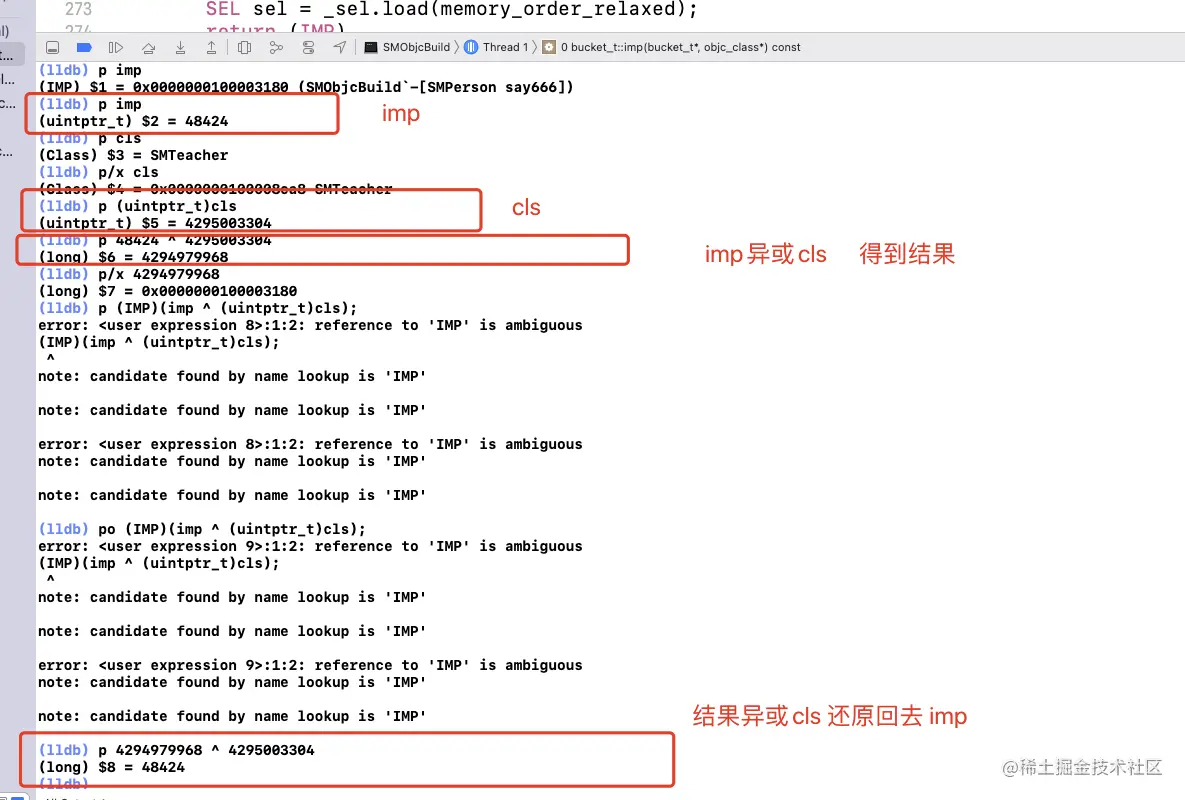

验证下加密算法

表1

struct bucket_t {
private:
    // IMP-first is better for arm64e ptrauth and no worse for arm64.
    // SEL-first is better for armv7* and i386 and x86_64.
#if __arm64__
    explicit_atomic<uintptr_t> _imp;
    explicit_atomic<SEL> _sel;
#else
    explicit_atomic<SEL> _sel;
    explicit_atomic<uintptr_t> _imp;
#endif

...

表2


template<Atomicity atomicity, IMPEncoding impEncoding>
void bucket_t::set(bucket_t *base, SEL newSel, IMP newImp, Class cls)
{
    ASSERT(_sel.load(memory_order_relaxed) == 0 ||
           _sel.load(memory_order_relaxed) == newSel);

    // objc_msgSend uses sel and imp with no locks.
    // It is safe for objc_msgSend to see new imp but NULL sel
    // (It will get a cache miss but not dispatch to the wrong place.)
    // It is unsafe for objc_msgSend to see old imp and new sel.
    // Therefore we write new imp, wait a lot, then write new sel.

    uintptr_t newIMP = (impEncoding == Encoded
                        ? encodeImp(base, newImp, newSel, cls)
                        : (uintptr_t)newImp);

    if (atomicity == Atomic) {
        _imp.store(newIMP, memory_order_relaxed);

        if (_sel.load(memory_order_relaxed) != newSel) {
#ifdef __arm__
            mega_barrier();
            _sel.store(newSel, memory_order_relaxed);
#elif __x86_64__ || __i386__
            _sel.store(newSel, memory_order_release);
#else
#error Don't know how to do bucket_t::set on this architecture.
#endif
        }
    } else {
        _imp.store(newIMP, memory_order_relaxed);
        _sel.store(newSel, memory_order_relaxed);
    }
}

表3

    // Sign newImp, with &_imp, newSel, and cls as modifiers.
    uintptr_t encodeImp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, IMP newImp, UNUSED_WITHOUT_PTRAUTH SEL newSel, Class cls) const {
        if (!newImp) return 0;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
        return (uintptr_t)
            ptrauth_auth_and_resign(newImp,
                                    ptrauth_key_function_pointer, 0,
                                    ptrauth_key_process_dependent_code,
                                    modifierForSEL(base, newSel, cls));
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
        return (uintptr_t)newImp ^ (uintptr_t)cls;
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
        return (uintptr_t)newImp;
#else
#error Unknown method cache IMP encoding.
#endif
    }
