前言

通过前两篇文章 OC - 方法的本质(上) 和 OC - 方法的本质(下)，我们对类有了一定的了解。而且我们也分别对类里面的 isa、superclass、bits进行了分析探究，还有 cache 没有进行分析。今天我们就对类 的 cache 进行分析和探究。

cache_t 数据结构

通过前两篇文章，我们已经知道如何还原 bits 中的数据了。接下来我们试着还原 cache 中的数据。

(lldb) p/x TPerson.class
(Class) $0 = 0x0000000100008708 TPerson
(lldb) p (cache_t *)0x0000000100008718
(cache_t *) $1 = 0x0000000100008718
(lldb) p *$1
(cache_t) $2 = {
  _bucketsAndMaybeMask = {
    std::__1::atomic<unsigned long> = {
      Value = 4298515392
    }
  }
   = {
     = {
      _maybeMask = {
        std::__1::atomic<unsigned int> = {
          Value = 0
        }
      }
      _flags = 32820
      _occupied = 0
    }
    _originalPreoptCache = {
      std::__1::atomic<preopt_cache_t *> = {
        Value = 0x0000803400000000
      }
    }
  }
}
// 然后读取里面的值。
(lldb) p $2._bucketsAndMaybeMask
(explicit_atomic<unsigned long>) $3 = {
  std::__1::atomic<unsigned long> = {
    Value = 4298515392
  }
}
(lldb) p $3.Value
error: <user expression 4>:1:4: no member named 'Value' in 'explicit_atomic<unsigned long>'
$3.Value
~~ ^
(lldb) p $2._maybeMask
(explicit_atomic<unsigned int>) $4 = {
  std::__1::atomic<unsigned int> = {
    Value = 0
  }
}
(lldb) p $4.Value
error: <user expression 6>:1:4: no member named 'Value' in 'explicit_atomic<unsigned int>'
$4.Value
~~ ^
(lldb) p $2._originalPreoptCache
(explicit_atomic<preopt_cache_t *>) $5 = {
  std::__1::atomic<preopt_cache_t *> = {
    Value = 0x0000803400000000
  }
}
(lldb) p $5.Value
error: <user expression 8>:1:4: no member named 'Value' in 'explicit_atomic<preopt_cache_t *>'
$5.Value
~~ ^
(lldb)

可以看到在cache_t中有 _bucketsAndMaybeMask、_maybeMask、_flags、_occupied、_originalPreoptCache 数据，但是都无法打印它们的Value。那么这些数据分别代表什么意思呢？接下来我们就一起看看底层源码( 苹果objc源码 和 objc源码编译 ) 的描述和处理。

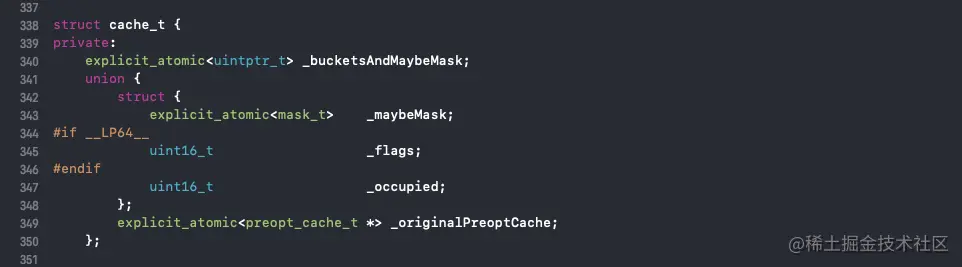

在 cache_t 中，我可以清晰的开到 _bucketsAndMaybeMask、_maybeMask、_flags、_occupied、_originalPreoptCache 的结构。


那么 cache_t 的缓存在哪里呢？IMP和SEl 在哪里呢？接下来我们带着这些疑问继续查看源码。那么应该怎么去分析源码呢？既然 cache_t 是用来缓存数据的，那么它一定会有 增、删、改、查 的方法。我们可以通过查看 cache_t 中提供的 方法。

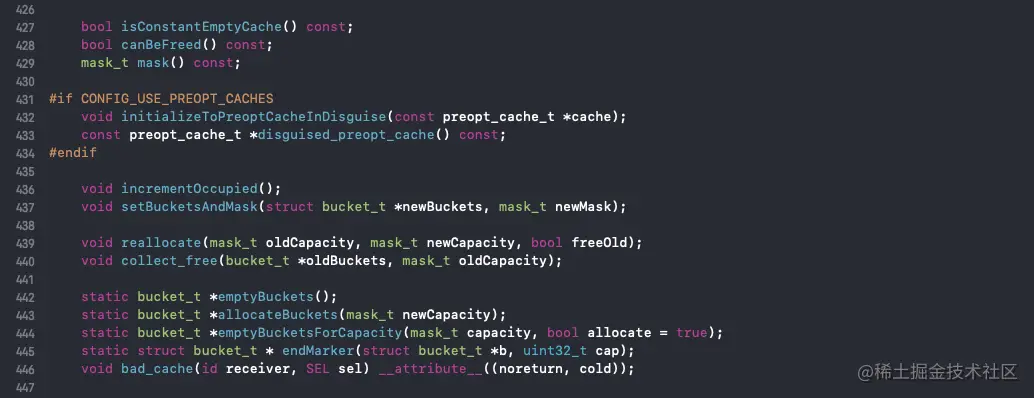

image.png 看到这里，出现了一个 bucket_t。emptyBuckets() 清空 buckets，allocateBuckets() 开辟 buckets，emptyBucketsForCapacity()，endMarker()，bad_cache()。

继续往下看

image.png 发现这里有一个 insert 插入方法。接下来我们就看下这个 insert 方法是如何实现的。

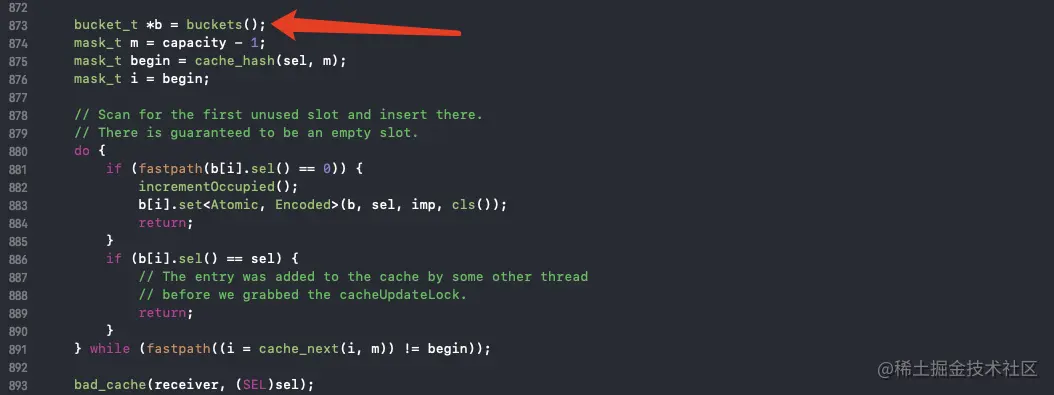

image.png 发现在 insert 方法中，对 bucket_t 进行了操作。得出一个结论：在 cache_t 的核心就是 bucket_t。

接下来我们就看看 bucket_t。

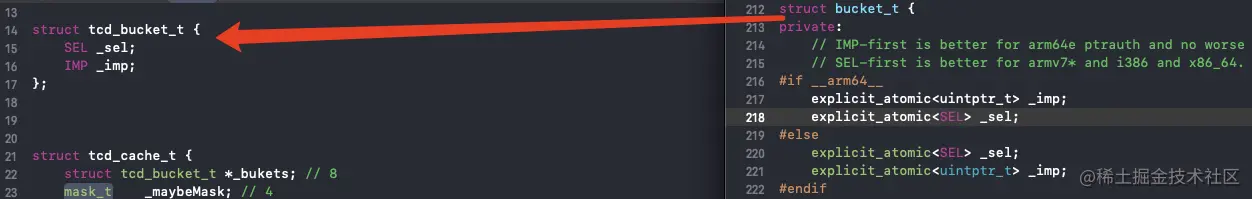

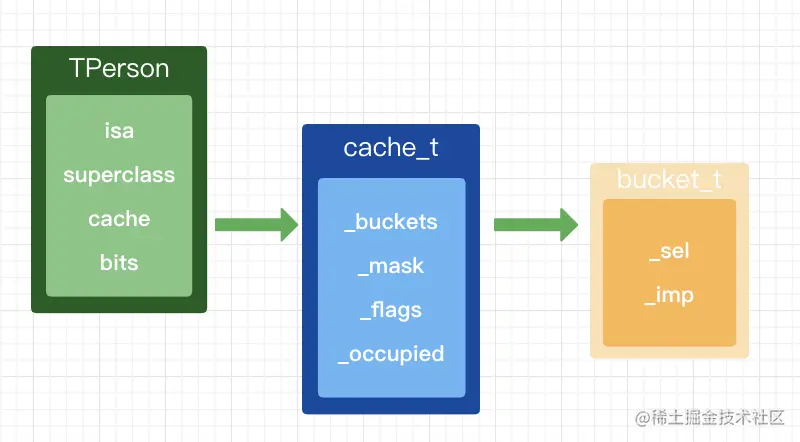

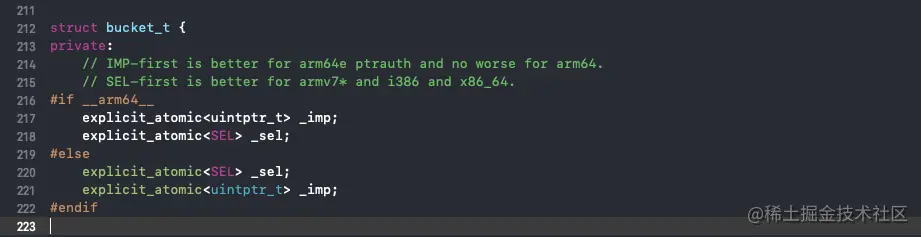

image.png 当我们点击进入 bucket_t 源码时，第一眼就看到了我们一直在寻找的 IMP和SEl。就得到如下这张 cache_t 的数据结构图。


cache_t 分析

我们对 cache_t 数据结构有了一定了解。接下来我们就一起分析一下 cache_t。

1. 通过 lldb 分析

根据我们之前对 bits 的分析思路。而且我们也已经在上文中拿到了 cache_t，那么如果拿到 IMP和SEl呢？结合 cache_t 的数据结构图，我开始对 cache_t 进行分析。

(lldb) p [tp formatPerson]
2021-06-23 14:13:32.768517+0800 KCObjcBuild[5296:231526]  --- TPerson -- formatPerson ---
(lldb) p/x tClass
(Class) $0 = 0x0000000100008780 TPerson
(lldb) p (cache_t *)(0x0000000100008780+0x10)
(cache_t *) $1 = 0x0000000100008790

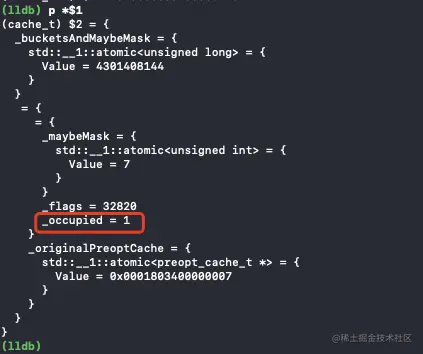

(lldb) p *$1
(cache_t) $2 = {
  _bucketsAndMaybeMask = {
    std::__1::atomic<unsigned long> = {
      Value = 4326470912
    }
  }
   = {
     = {
      _maybeMask = {
        std::__1::atomic<unsigned int> = {
          Value = 7
        }
      }
      _flags = 32816
      _occupied = 1
    }
    _originalPreoptCache = {
      std::__1::atomic<preopt_cache_t *> = {
        Value = 0x0001803000000007
      }
    }
  }
}
(lldb) p $2.buckets()
(bucket_t *) $3 = 0x0000000101e0b500
(lldb) p *$3
(bucket_t) $4 = {
  _sel = {
    std::__1::atomic<objc_selector *> = "" {
      Value = ""
    }
  }
  _imp = {
    std::__1::atomic<unsigned long> = {
      Value = 48368
    }
  }
}

我们已经分析得到了 bucket_t 了， 那如果获取 bucket_t 中的 IMP和SEl 呢？继续查 bucket_t 的源码。

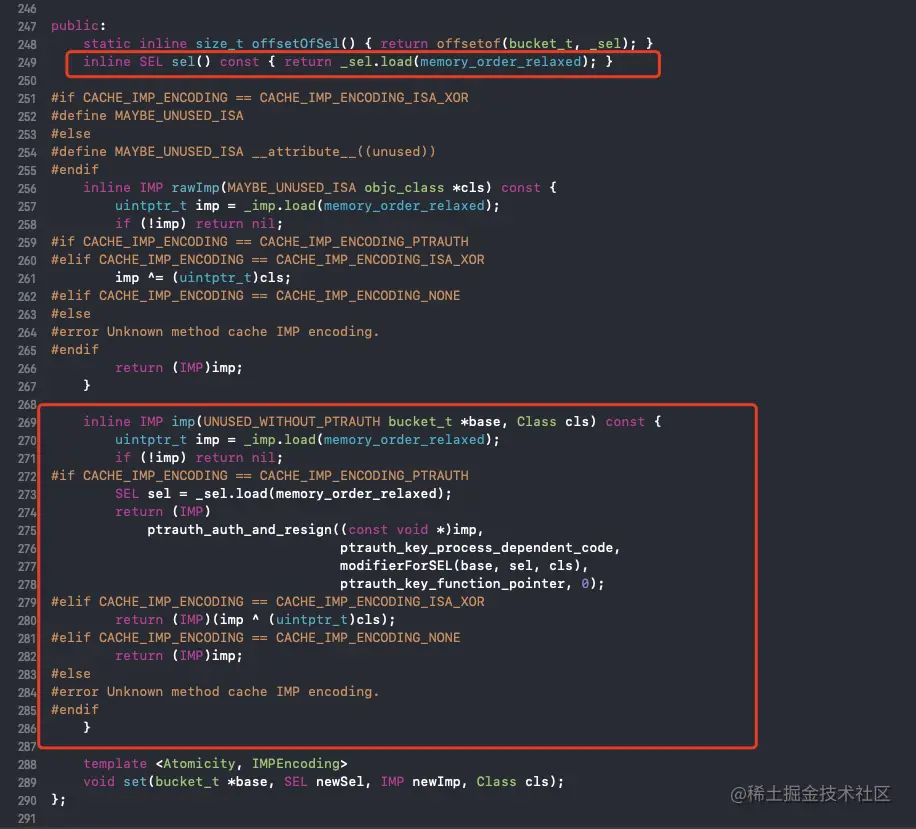

发现 bucket_t 提供了 sel() 、imp()、rawImp() 方法。接下来我们依次验证。

(lldb) p $4.sel()
(SEL) $15 = "formatPerson"

(lldb) p $4.imp(nil, TPerson.class)
(IMP) $16 = 0x0000000100003b70 (KCObjcBuild`-[TPerson formatPerson])

这里有一个点需要注意：imp 需要传入一个 UNUSED_WITHOUT_PTRAUTH bucket_t *base 的参数。查看宏定义得知这个参数可以设置为 nil 。 image.png 这里有一个点需要注意：p $2.buckets() 时，有时候是无法获取到值的。是因为 buckets() 是一个集合 哈希函数，因为 哈希函数 内部元素的位置是随机的。可以通过 p $2.buckets()[1] 索引方式去取。这里笔者为什么通过p $2.buckets()就把值获取出来呢？也许是因为在一开始的时候就已经执行了 p [tp formatPerson] 方法。或者当输出如下格式的时候，就找到了 bucket_t 的值。笔者也曾在p $2.buckets()[6] 的时候才获取到值。所以大家要有耐心和细心！

(bucket_t) $4 = {
  _sel = {
    std::__1::atomic<objc_selector *> = "" {
      Value = ""
    }
  }
  _imp = {
    std::__1::atomic<unsigned long> = {
      Value = 48368
    }
  }
}

2. 通过 脱离源码 分析

当我们在没有源码的情况下，或者有源码但是并不能调试的情况下，那么我们应该怎么进行分析呢？既然源码没法进行编译，那么我们就在自己的工程中，仿照源码写一份能进行编译的代码。

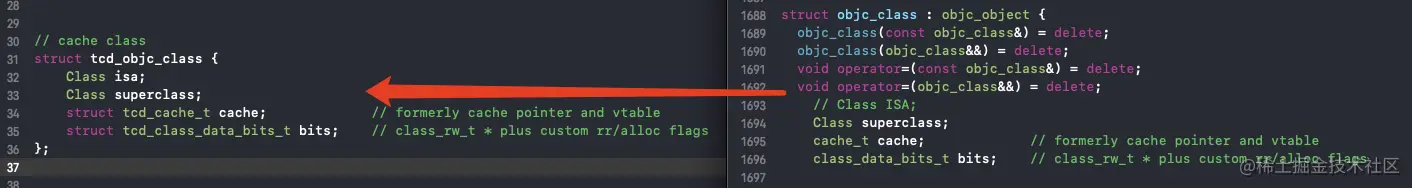

我们已经知道 objc_class 的数据结构，那么我们就自定义一个tcd_objc_class。

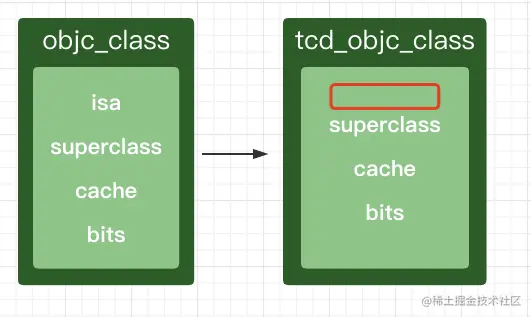

image.png 这里有一个需要注意的点：objc_class 中有一个隐藏参数 isa，这里需要一一对应。如果没有添加会导致后续输出 cache 数据不对。

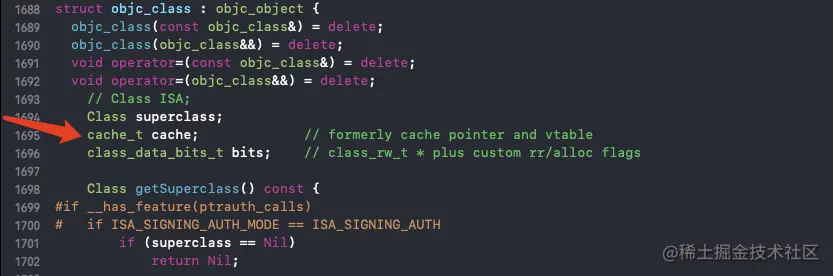

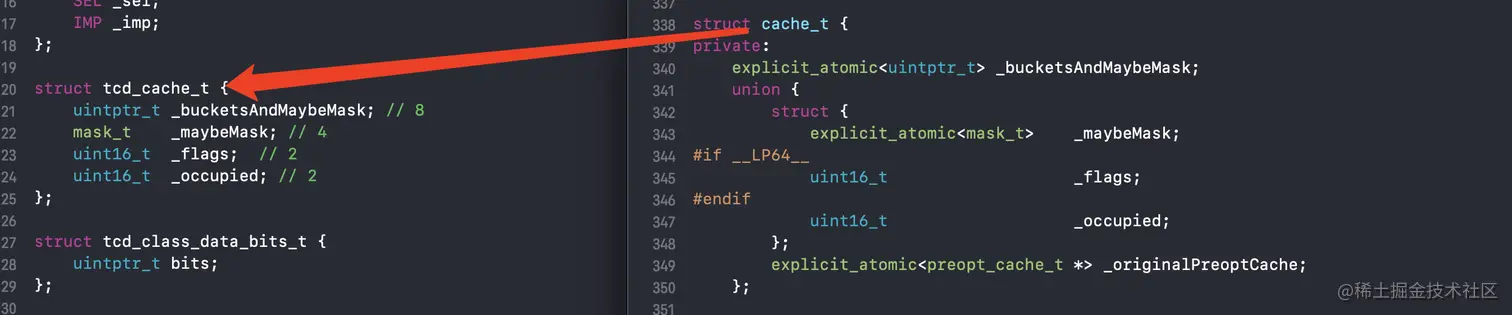

objc_class 中有一个 cache_t，我们也自定义一个 tcd_cache_t。

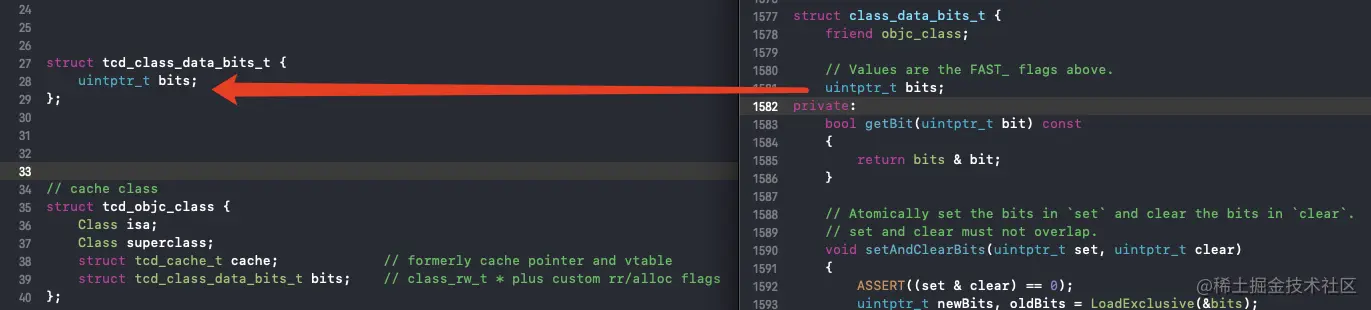

objc_class 中有一个 class_data_bits_t，我们也自定义一个 tcd_class_data_bits_t。


在 cache_t 中有一个 bucket_t，我们也自定义一个 tcd_bucket_t。


objc_class 中需要的，我们都已经自定义完成。完整代码如下：

typedef uint32_t mask_t;  // x86_64 & arm64 asm are less efficient with 16-bits

struct tcd_bucket_t {
    SEL _sel;
    IMP _imp;
};

struct tcd_cache_t {
    uint16_t _bucjetsAndMaybeMask; // 8
    mask_t    _maybeMask; // 4
    uint16_t  _flags;  // 2
    uint16_t  _occupied; // 2
};

struct tcd_class_data_bits_t {
    uintptr_t bits;
};

// cache class
struct tcd_objc_class {
    Class isa;
    Class superclass;
    struct tcd_cache_t cache;             // formerly cache pointer and vtable
    struct tcd_class_data_bits_t bits;    // class_rw_t * plus custom rr/alloc flags
};

所有需要的东西我们已经全部准备好了，就下来我们就一起看看怎么使用吧！

int main(int argc, char * argv[]) {
    NSString * appDelegateClassName;
    @autoreleasepool {
        TPerson * tp = [TPerson alloc];
        Class tpClass = tp.class;
        [tp formatPerson0];
    }
    return UIApplicationMain(argc, argv, nil, appDelegateClassName);
}

定义好了 tp ，得到了 tpClass。然后我们就需要把 tpClass（objc_class类型）的强转成我们定义的 tcd_objc_class类型。

struct tcd_objc_class *tcd_class = (__bridge struct tcd_objc_class *)(tpClass);

接下来我们就打印一下 tcd_class 的 cache。

输出：
NSLog(@"--- TPerson -- formatPerson --- : %@",tcd_class->cache);

打印：
--- TPerson -- formatPerson --- : -[TPerson formatPerson0]

接着我们输出 _maybeMask 和 _occupied

输出：
NSLog(@"-- _maybeMask : %u -- _occupied : %u ", tcd_class->cache._maybeMask, tcd_class->cache._occupied);

打印：
-- _maybeMask : 3 -- _occupied : 1

发现 _occupied 的值为 1，_maybeMask 的值为 3，3 号位置。这样我们通过 lldb 分析打印的结果很相似了。


我们在 lldb 分析的时候得知数据是存储在 buckets 的，所以这里我将 tcd_cache_t 的结构调整一下。tcd_bucket_t 替换 _bucjetsAndMaybeMask。tcd_bucket_t代码调整如下：

struct tcd_cache_t {
    struct tcd_bucket_t *_bukets; // 8
    mask_t    _maybeMask; // 4
    uint16_t  _flags;  // 2
    uint16_t  _occupied; // 2
};

我们知道 buckets 是一个哈希函数的集合，所有接下来我们就通过 for 循环打印一下结果。

TPerson * tp = [TPerson alloc];
Class tpClass = tp.class;

[tp formatPerson0];
struct tcd_objc_class *tcd_class = (__bridge struct tcd_objc_class *)(tpClass);

NSLog(@"-- _maybeMask : %u -- _occupied : %u ", tcd_class->cache._maybeMask, tcd_class->cache._occupied);

for (mask_t i = 0; i < tcd_class->cache._occupied; i++) {
    struct tcd_bucket_t bucket = tcd_class->cache._bukets[i];
    NSLog(@"-- %@ -- %p",NSStringFromSelector(bucket._sel), bucket._imp);
}

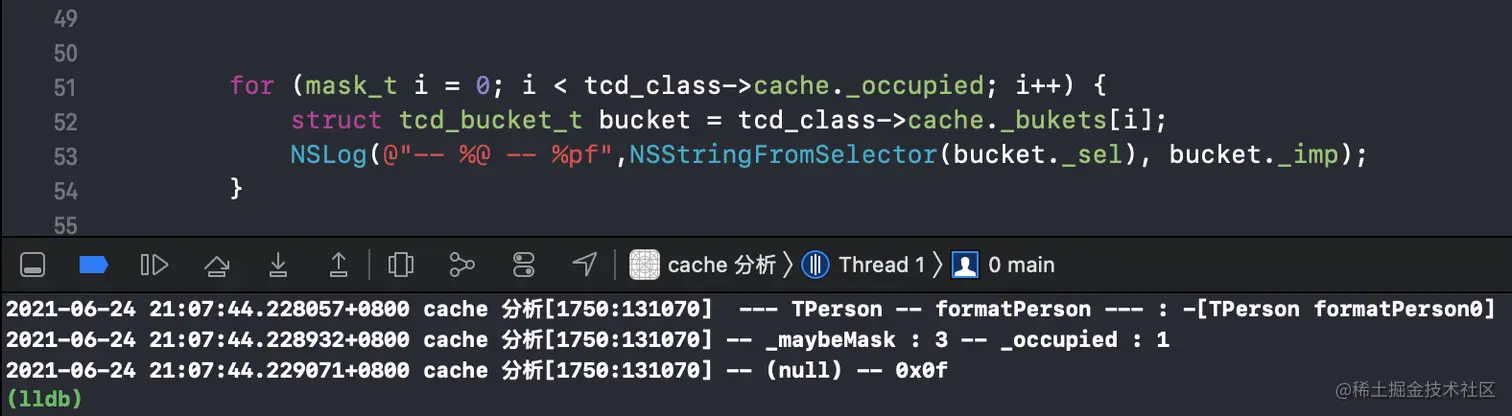

image.png 这里并没有得到我们想要的数据，那我们再换个方式打印。

for (mask_t i = 0; i < tcd_class->cache._maybeMask; i++) {
    struct tcd_bucket_t bucket = tcd_class->cache._bukets[i];
    NSLog(@"-- %@ -- %pf",NSStringFromSelector(bucket._sel), bucket._imp);
}

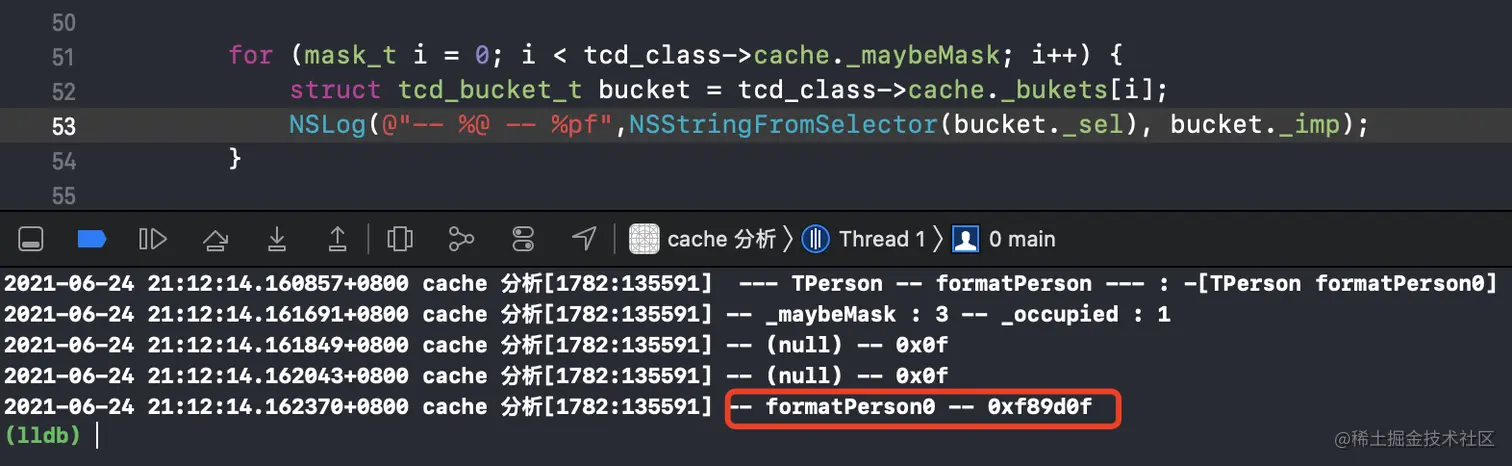

image.png 发现在最后一个打印了我们想要的数据。那么是为什么呢？首先occupied 表示里面存储了几个，我们这里只有1个，maybemask表示总共开辟了多少内存，我们这里开辟了3个内存。其次buckets 是一个哈希函数 集合，所以值并不一定在第一个。这里笔者打印时，数据就在最后一个。

接下来我们继续尝试调用多个方法。

int main(int argc, char * argv[]) {
    NSString * appDelegateClassName;
    @autoreleasepool {
        TPerson * tp = [TPerson alloc];
        Class tpClass = tp.class;
        [tp formatPerson0];
        [tp formatPerson1];
        [tp formatPerson2];
        [tp formatPerson3];

        struct tcd_objc_class *tcd_class = (__bridge struct tcd_objc_class *)(tpClass);

        NSLog(@"-- _maybeMask : %u -- _occupied : %u ", tcd_class->cache._maybeMask, tcd_class->cache._occupied);


        for (mask_t i = 0; i < tcd_class->cache._maybeMask; i++) {
            struct tcd_bucket_t bucket = tcd_class->cache._bukets[i];
            NSLog(@"-- %@ -- %pf",NSStringFromSelector(bucket._sel), bucket._imp);
        }

    }
    return UIApplicationMain(argc, argv, nil, appDelegateClassName);
}

在这个地方调用了 formatPerson0~3 四个方法。我们来看看打印结果呢？

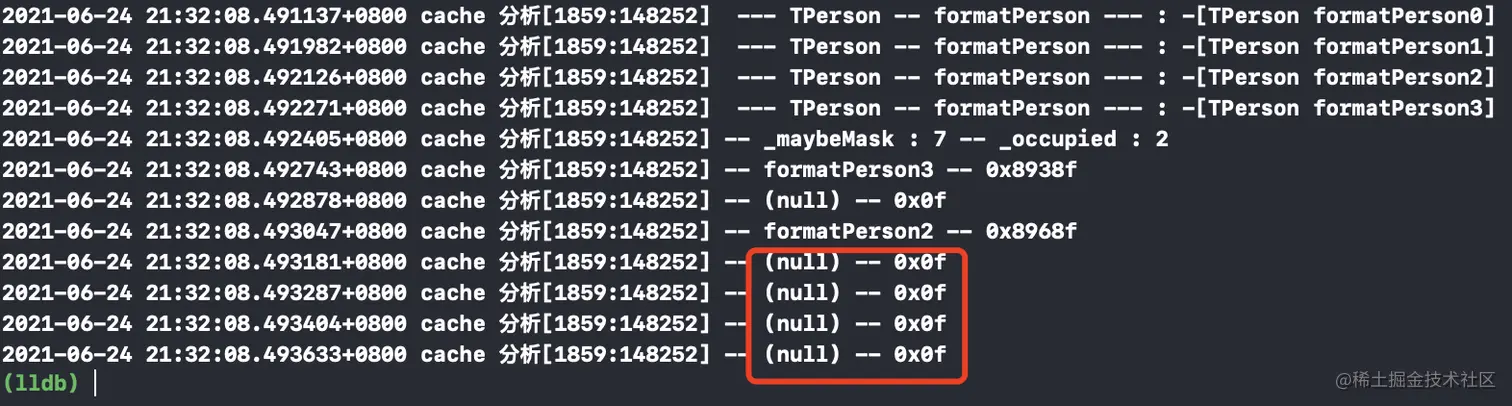

image.png 根据打印结果我们可以得知：开辟了 7 个内存，但是只存储了 2 个。打印了方法 formatPerson3 和 formatPerson2，formatPerson0 和 formatPerson1 方法去哪了呢？接下来我们就在 底层原理分析 中一探究竟。

3. 底层原理分析

首先我们先在cache_t 源码中找到 install 方法。

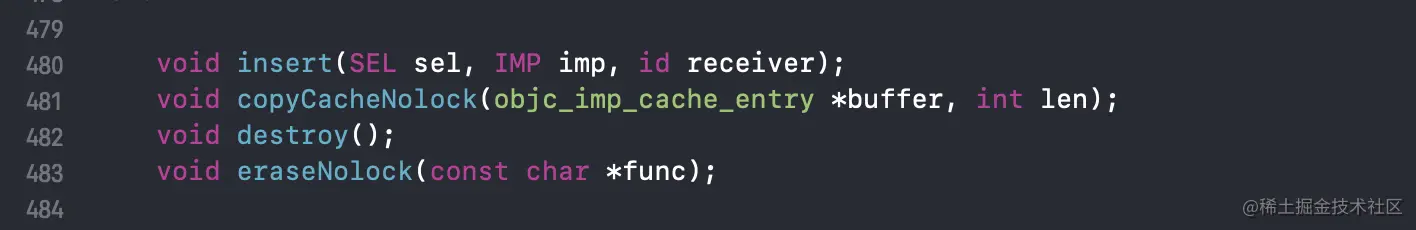

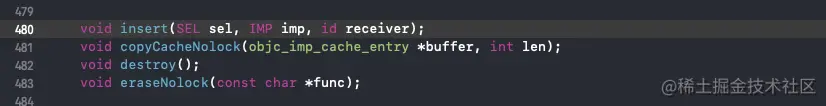

方法 void insert(SEL sel, IMP imp, id receiver); 中有我们比较熟悉的参数：SEL sel和IMP imp还有一个消息接收者id receiver。接下来我们就看看insert方法是怎么处理的。

1. 计算容量

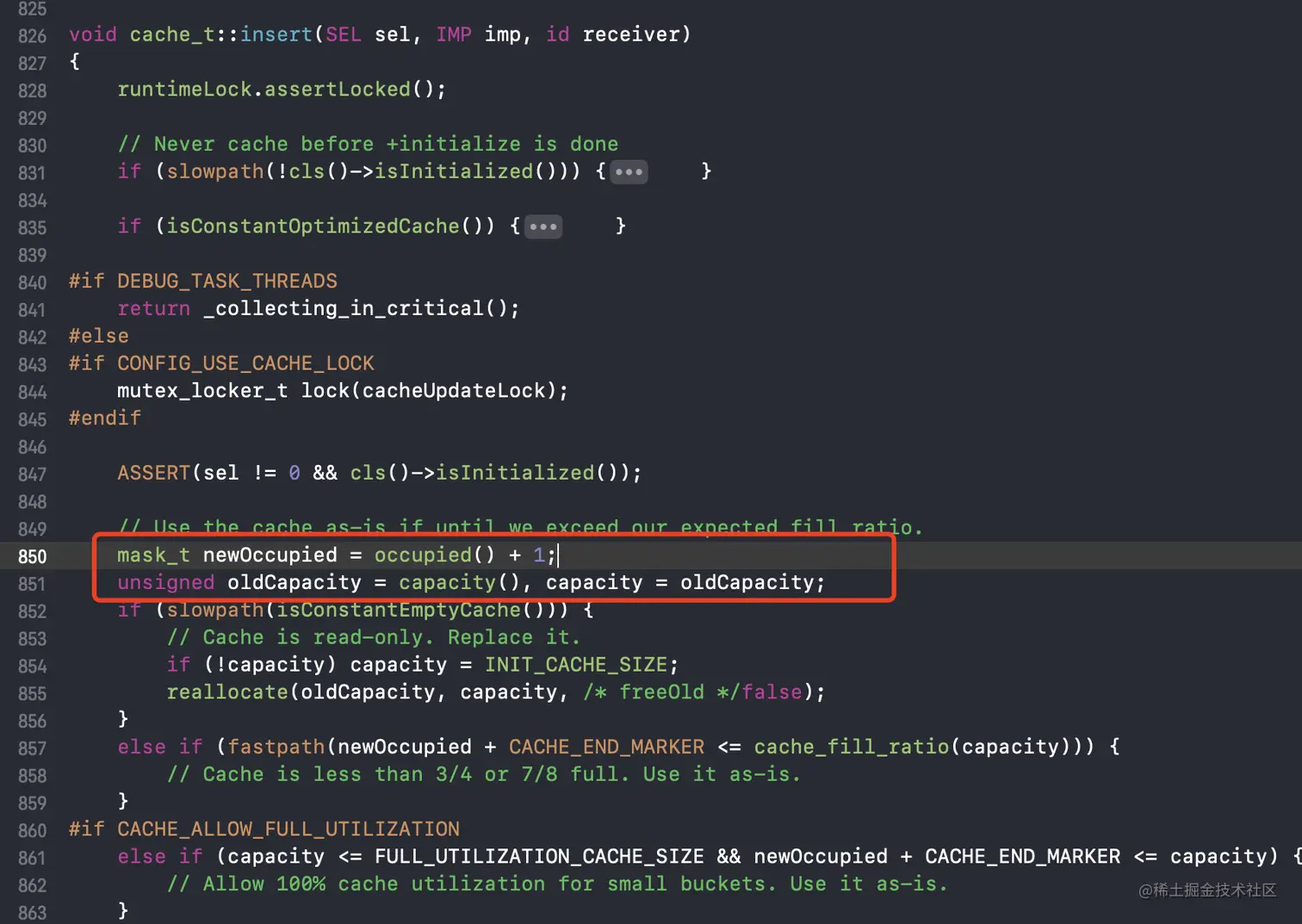

image.png occupied() 初始化：第一次进入是 occupied()没有值为 0，插入 1 ，newOccupied = 1。

2. 开辟容量

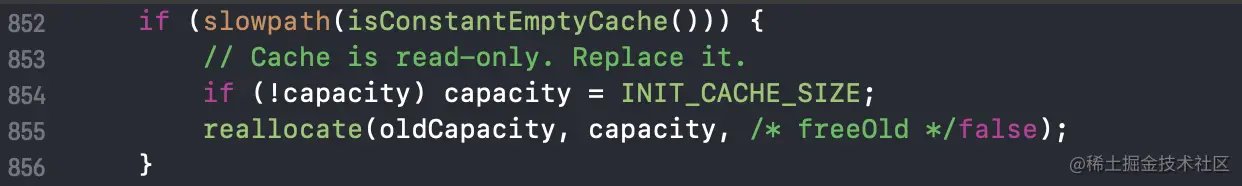

INIT_CACHE_SIZE      = (1 << INIT_CACHE_SIZE_LOG2)

即：capacity = 4；但是我们再上述分析过程中 得知 capacity = 3 啊。接下来我们看 reallocate 里做了什么操作。

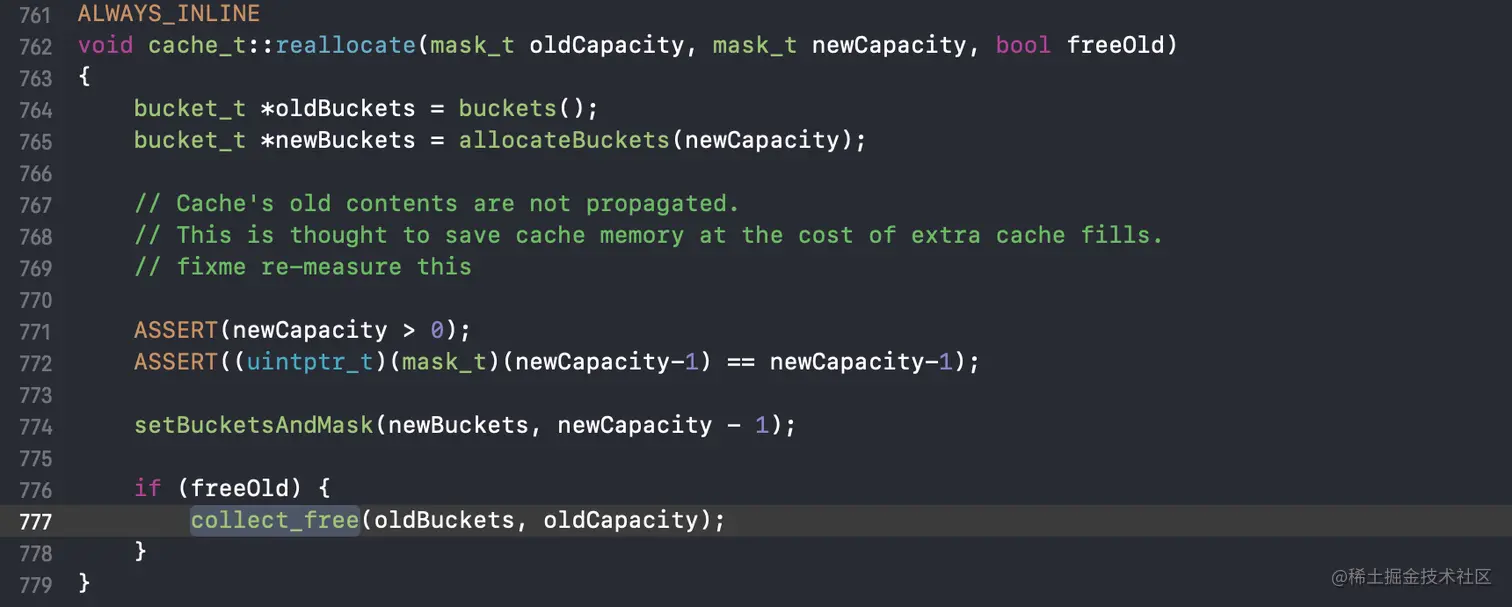

image.png 在 reallocate 中做了三件事：1. allocateBuckets() 开辟 buckets 内存；2.通过 setBucketsAndMask 设置 buckets和 mask 的值；3. 由freeOld 控制是否 collect_free 释放内存。接下来我们依次查看它们分别都做了什么。

allocateBuckets()

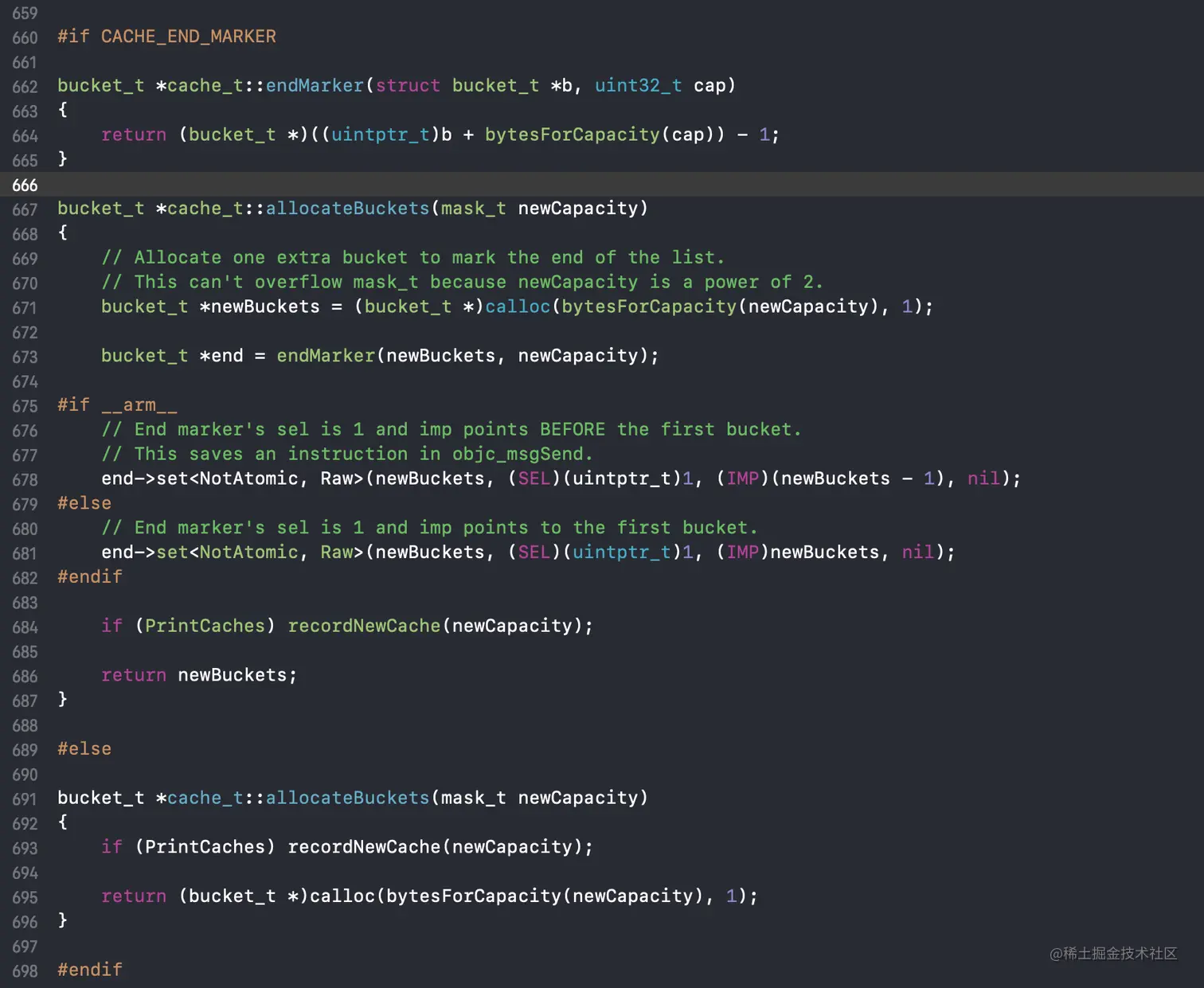

image.png 在 allocateBuckets() 中主要做了两件事：1. bucket_t *newBuckets = (bucket_t *)calloc(bytesForCapacity(newCapacity), 1); 开辟大小；2.end->set<NotAtomic, Raw>(newBuckets, (SEL)(uintptr_t)1, (IMP)newBuckets, nil); 给 SEL 和 IMP 赋值。

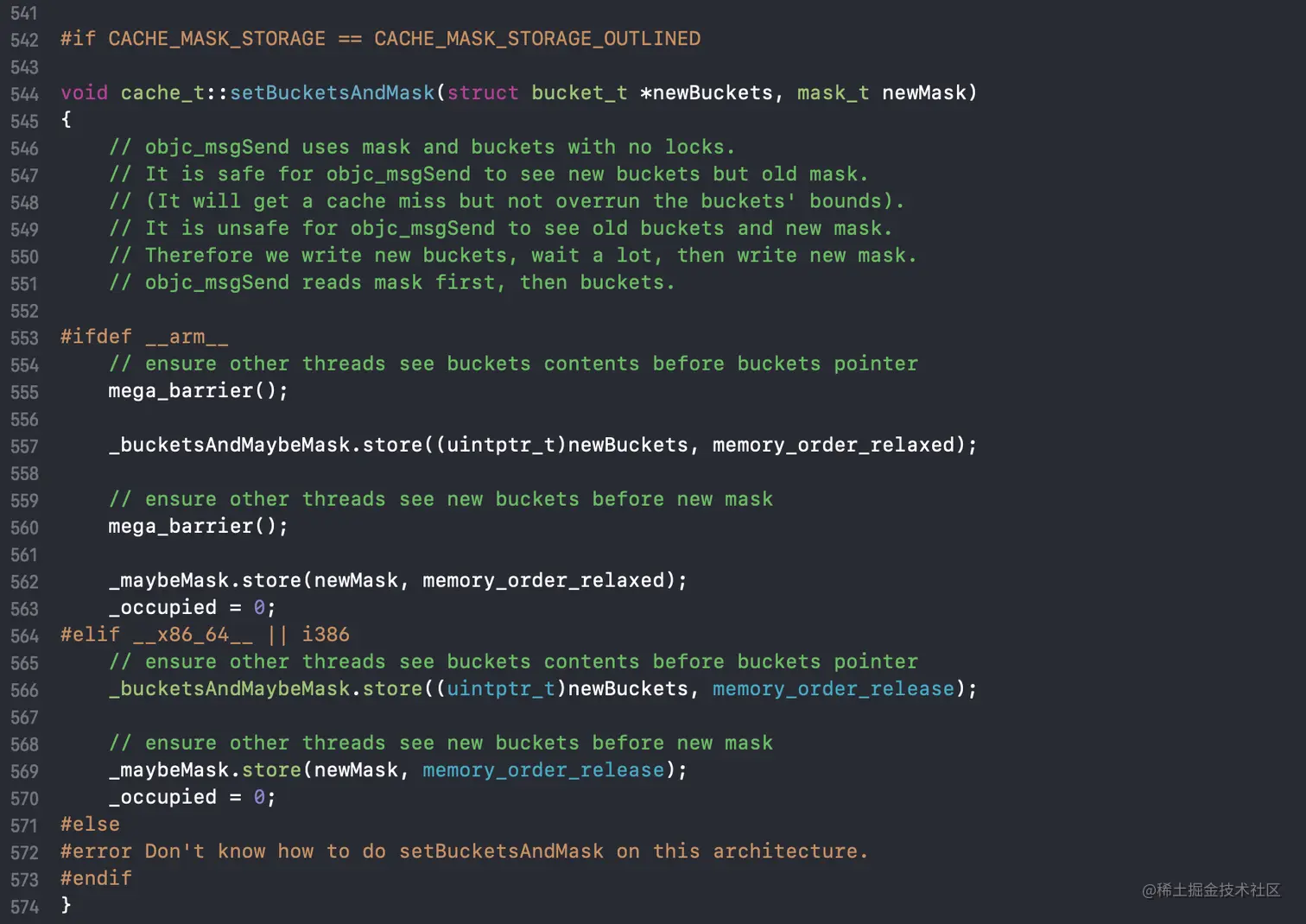

setBucketsAndMask

image.png 在setBucketsAndMask中主要根据不同的架构系统向_bucketsAndMaybeMask 和 _maybeMask 写入数据。

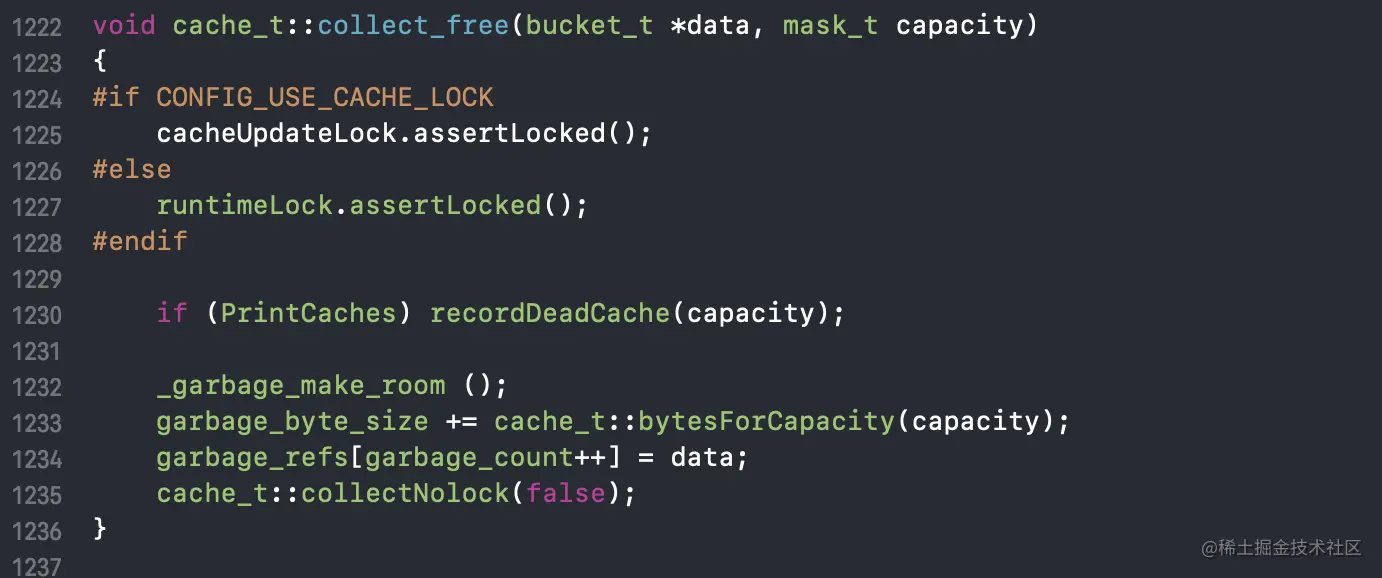

collect_free image.png 在collect_free中，主要是清空数据，回收内存。

3. 哈希存值

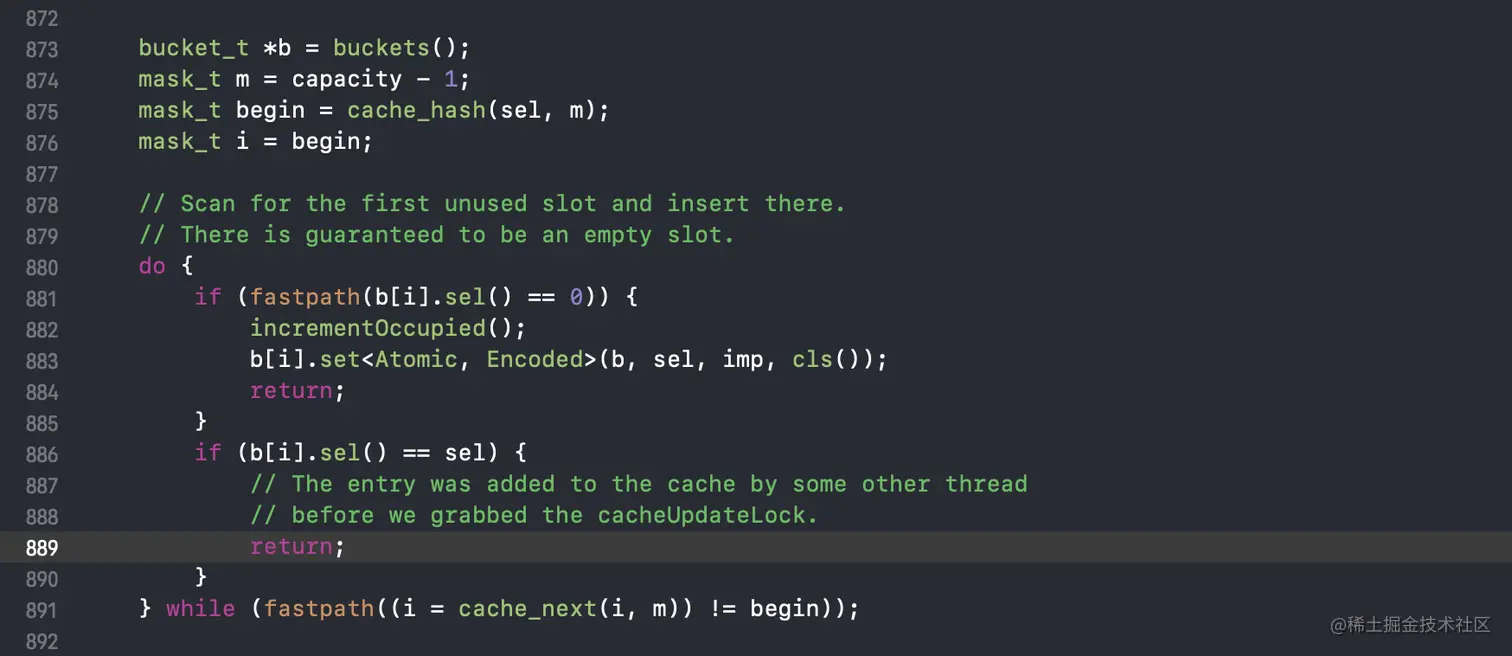

image.png buckets 通过 cache_hash(sel, m) 的开始位置，然后 do while 循环查找，为了防止哈希冲突 进行了 cache_next(i, m) 再哈希。

4. 3/4 容积

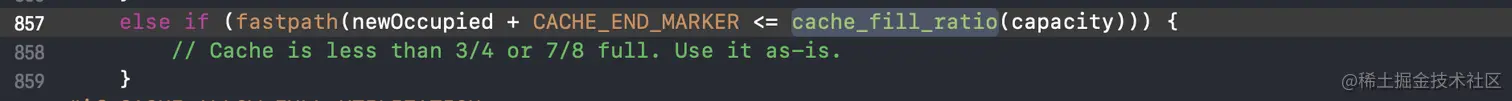

超过75%进行扩容，低于75% 正常插入。

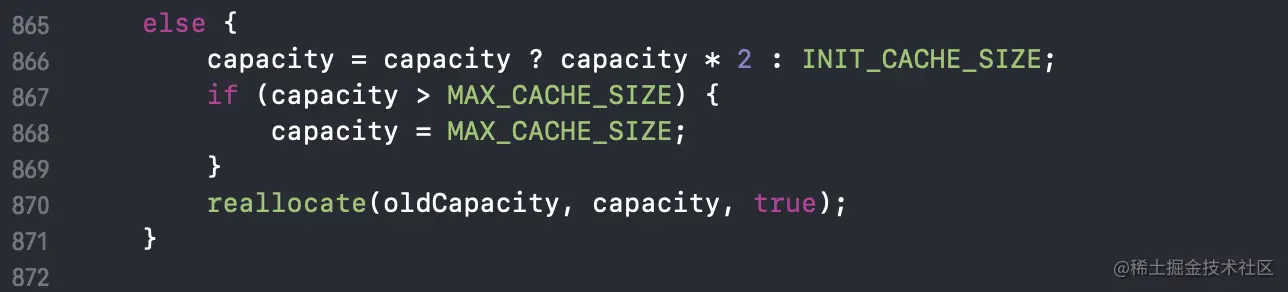

image.png 超出75%，进行capacity * 2 2倍扩容。扩容的最大容量不会超过mask 最大值的 2^15

4. insert 调用流程

在 insert 处，添加断点。

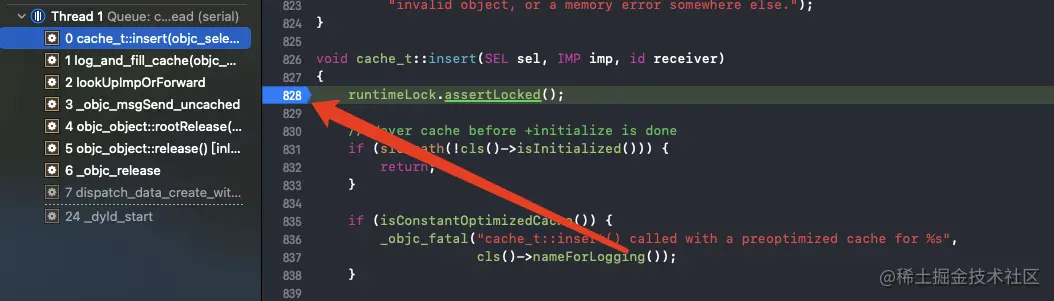

insert 调用栈：_objc_msgSend_uncached -> lookUpImpOrForward -> log_and_fill_cache -> insert。

但是我们并不知道[tp formatPerson] 到 _objc_msgSend_uncached是一个什么样的过程。接下来我们可以通过 汇编 的方式进行查看。

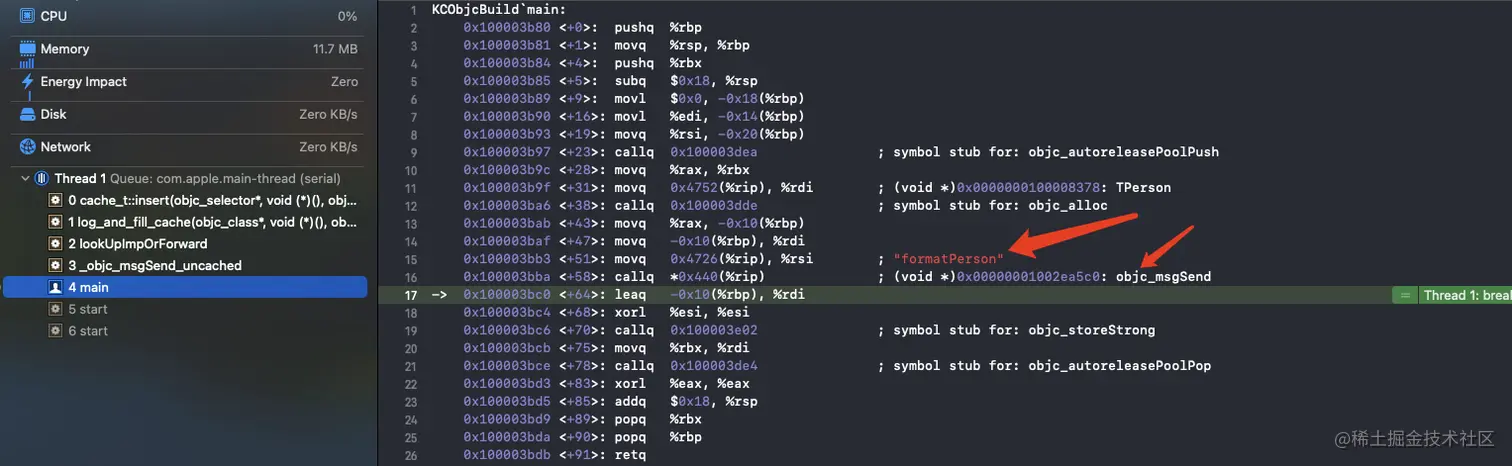

在 汇编 代码中，我们可以看到 [tp formatPerson] 的底层实现是通过 objc_msgSend 方法实现的。 这里我们就知道了 insert 方法的整个流程。[tp formatPerson] -> objc_msgSend -> _objc_msgSend_uncached -> lookUpImpOrForward -> log_and_fill_cache -> insert 。

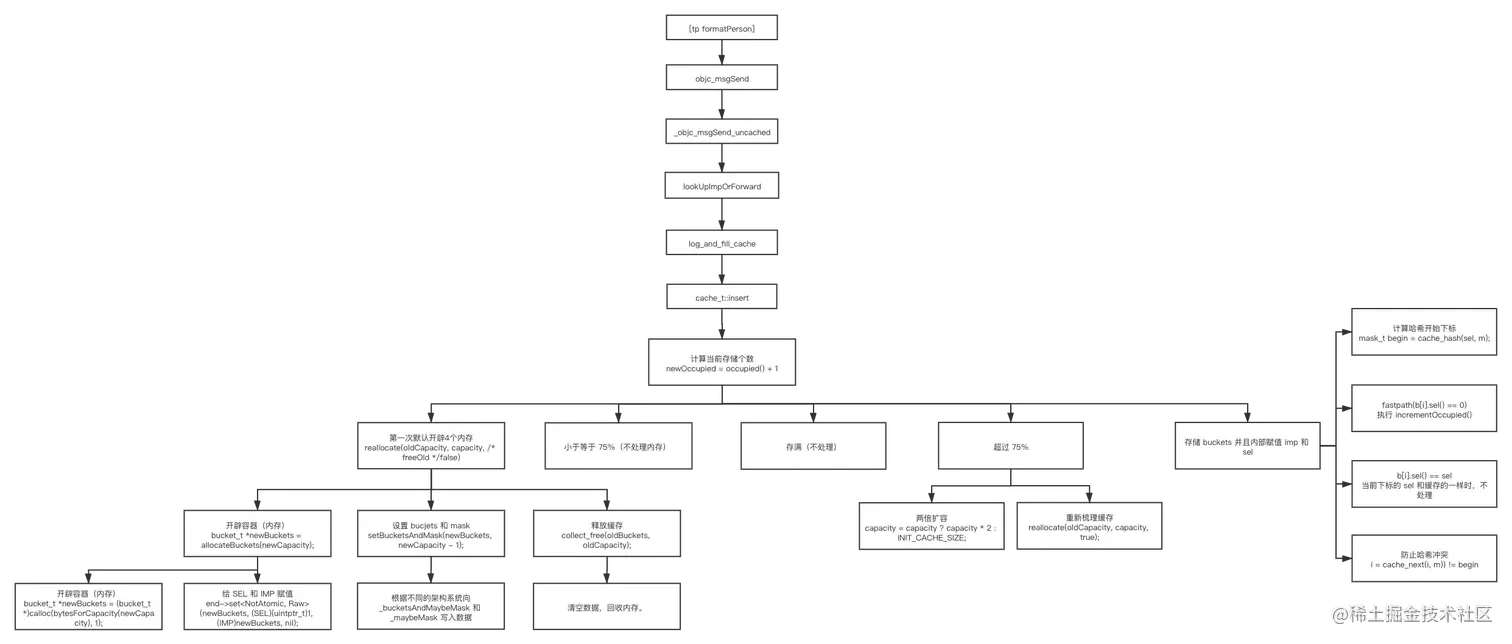

附件：cache_t 流程图


补充：

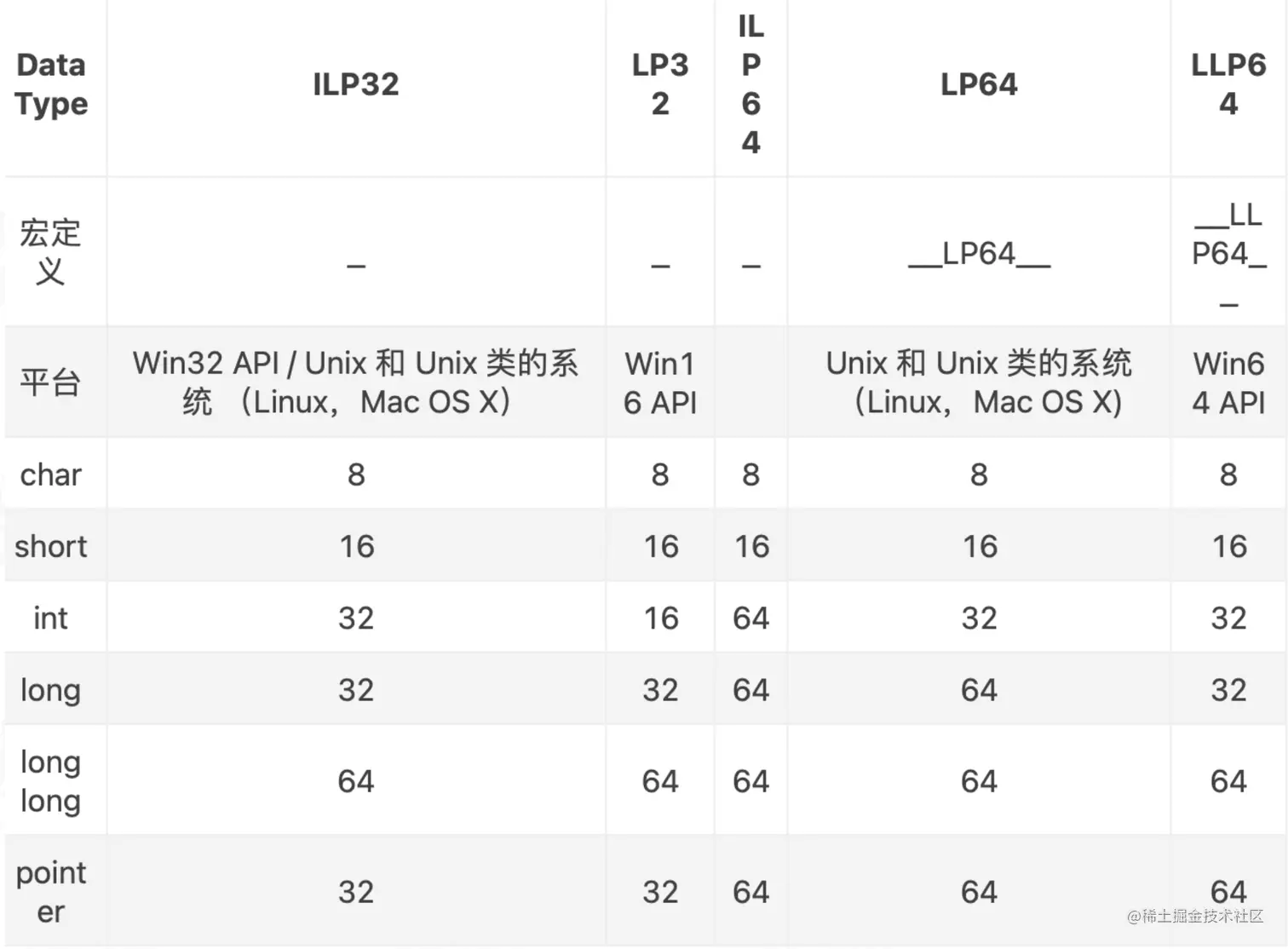

1. 处理器适配架构

真机：ARM64、模拟器：i386、电脑：x86_64


总结

通过 lldb 结合源码调试，我们知道方式是存储在 cache 中，方法的 IMP 和 SEL 存储在 bucket 中。然后我们又了解了仿照objc_class源码，自定义tcd_objc_class 的方法进行调试。发现这种方法调用简单，操作方便。接下来我们有对cache_t源码进行了分析，了解的方法的存储过程。知道了 [tp formatPerson] 在底层代码中是怎样调用的。
