飞机航行SVG动画实现

技术概览

本文将通过以下技术的结合的实现飞机按路线航行的模拟动画效果

• SVG
• Css Motion Path
• keyframes

效果预览

✈️航行预览(tip:由于是视频转gif生成的动图，效果有些卡顿，原视频很流畅） 流畅动画下载

实现思路

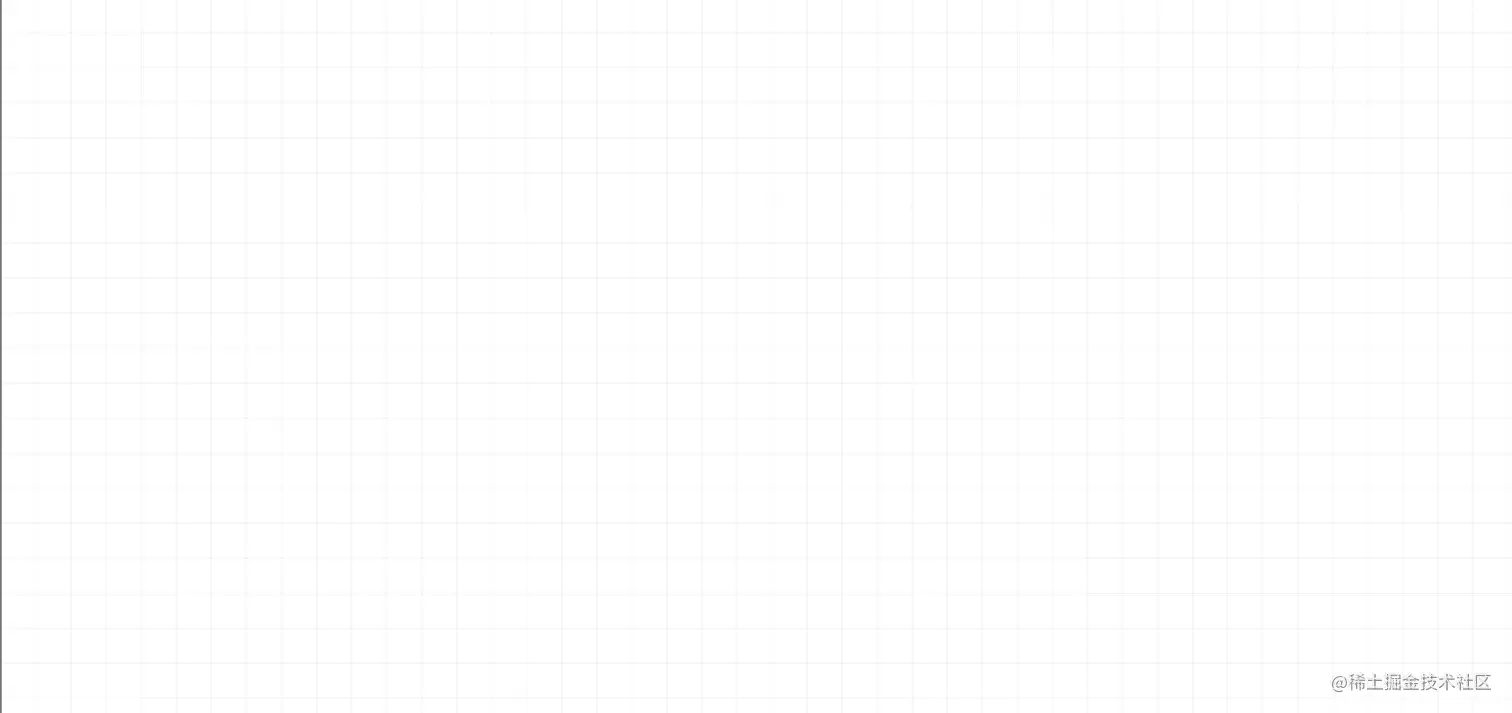

1. 为了便于计算飞机航行的轨迹，可以画出网格线辅助；

2. 添加飞机，然后通过svg的path元素画出航行的直线路径；

<svg class="test-svg">
    <path class="path" d="M 80 80 L 160 160 L 240 80 L 320 0 L 400 80" fill="transparent" stroke="rgba(255,0,0,0.5)" />
</svg>

效果如下所示：

3. 然而平滑生动的动画效果当然不能是这种直线的运动，所以我们按照这条路径，写出三次贝塞尔曲线，形成平滑的路径：

<svg class="test-svg">
    <path class="path" d="M 80 80 L 160 160 L 240 80 L 320 0 L 400 80" fill="transparent" stroke="rgba(255,0,0,0.5)" />
    <!-- add 贝塞尔曲线 -->
    <path d="M 80 80 C 160 160 160 160 240 80 S 320 0 400 80" fill="transparent" stroke="rgba(0,0,0,0.5)" stroke-dasharray="5, 5"></path>
</svg>

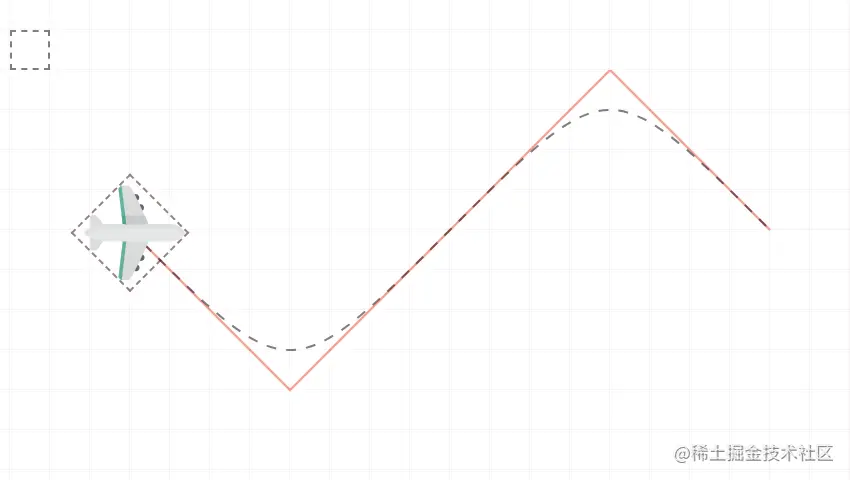

关于贝塞尔曲线的画法，可以参考深度掌握SVG路径path的贝塞尔曲线指令 一文，效果如下所示：

✈️飞机会按这条虚线流畅飞行，那么如何让飞机按照这条航线飞行呢，这就需要用到CSS Motion Path中offset-path属性了,CSS Motion Path 规范主要包含以下几个属性：

• offset-path：接收一个 SVG 路径，类似于svg中的path，指定运动的几何路径；
• offset-distance：控制当前元素基于 offset-path 运动的距离；
• offset-anchor：指定当前元素的哪一个点沿路径运动；
• offset-rotate：定义沿 offset-path 定位时元素的方向，元素的角度朝向；

通过使用offset-path规定运动路径，即我们上面画出的贝塞尔曲线（虚线），offset-distance规定运动的距离（到哪里了）结合keyframes，再将运动的点设置在元素中心，即可实现：

<!-- 飞机✈️ -->
<div class="fly">
    <img style="width: 40px;" src="../src/static/plane.svg" alt="">
</div>

.fly {
    position: absolute;
    top: 40px;
    left: 0px;
    width: 40px;
    height: 40px;
    border: 1px dashed rgba(50, 0, 0, 0.5);
    offset-path: path("M 80 80 C 160 160 160 160 240 80 S 320 0 400 80");
    offset-anchor: 20px 20px;
    animation: move 4000ms infinite linear;
}

为了保证飞机在过弯时角度变换的流畅性，需要计算入弯和出弯时角度的变化，在keyframes动画中需要计算写出对应的状态：

@keyframes move {
    0% {
        offset-rotate: 90deg;
        offset-distance: 0%;
    }

    18.7% {
        offset-rotate: 90deg;
        offset-distance: 18.7%;
    }

    25% {
        offset-rotate: 45deg;
        offset-distance: 25%;
    }

    31.2% {
        offset-rotate: 0deg;
        offset-distance: 31.2%;
    }

    68.7% {
        offset-rotate: 0deg;
        offset-distance: 68.7%;
    }

    75% {
        offset-rotate: 45deg;
        offset-distance: 75%;
    }

    81.2% {
        offset-rotate: 90deg;
        offset-distance: 81.2%;
    }


    100% {
        offset-rotate: 90deg;
        offset-distance: 100%;
    }
}

兼容性

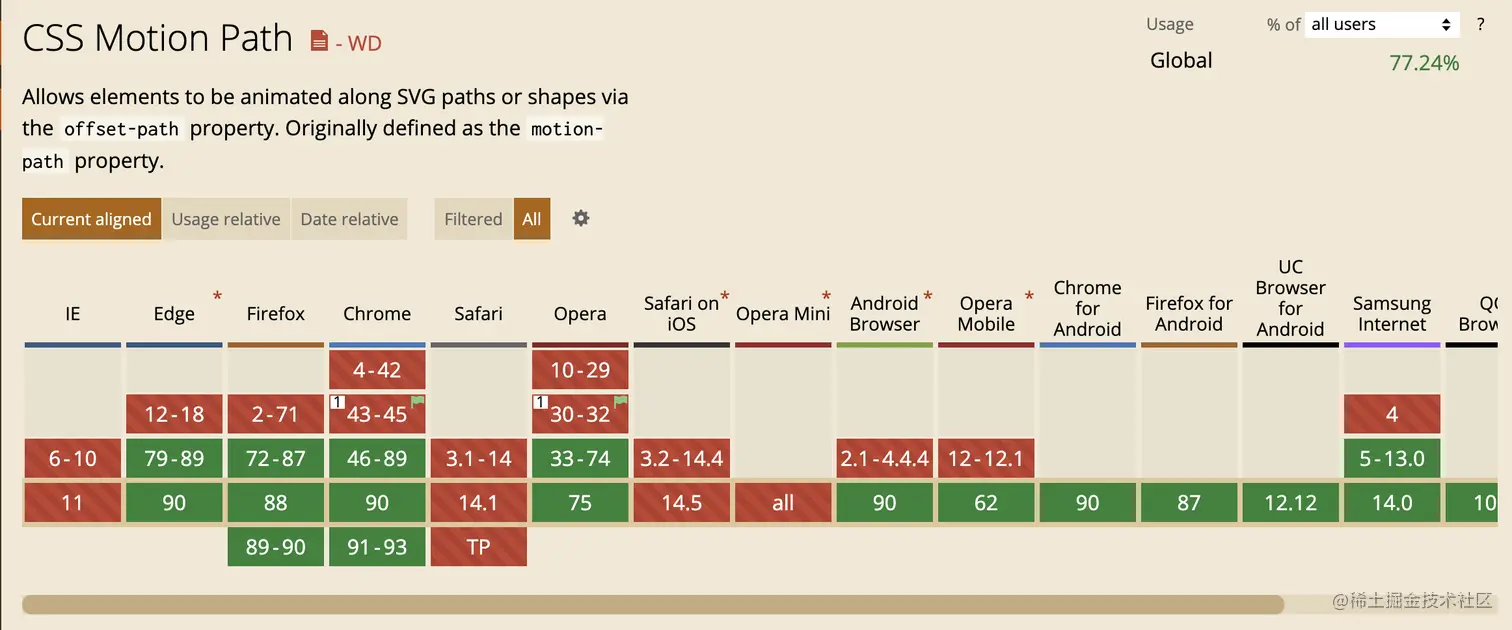

主要取决于浏览器对于Css Motion Path的支持chrome支持不错，不过在safari上就不能使用，见下表所示：
