Threejs实现酷炫3D地球技术点汇总

原文地址:Threejs实现酷炫3D地球技术点汇总

在线预览:joy1412.cn/online/show…

前言

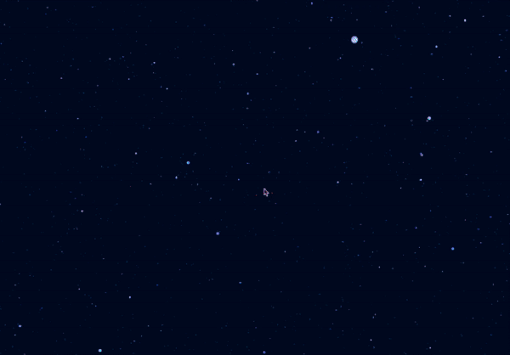

ezgif.com-gif-maker

本篇介绍一下如何用Threejs实现一个酷炫的3D地球特效,使用到的技能点如下:

  • 星空动态背景
  • 地球模型
  • 大气层光圈
  • 卫星环绕特效
  • 经纬度坐标转成3D空间坐标
  • 标注以及标注扩散光圈
  • 光柱特效
  • 飞线特效

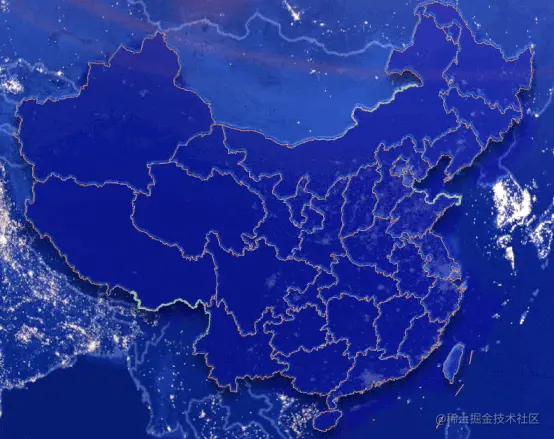

  • geojson数据生成中国描边以及动态流光效果

正文

这里一个个介绍使用到的技术,首先先搭建初始化界面,把渲染器,相机以及基本的光照设置好。

不懂的可以参考这个页面的模板。

<!DOCTYPE html>
<html lang="en">
<head>
	<title>three.js webgl - mirror</title>
	<meta charset="utf-8">
	<meta name="viewport" content="width=device-width, user-scalable=no, minimum-scale=1.0, maximum-scale=1.0">
	<link type="text/css" rel="stylesheet" href="main.css">
	<style>
		html, body {
			height: 100%;
			width: 100%;
		}
	</style>
</head>
<body>
<div id="container" style="width:100%;height:100vh;position:relative; overflow: hidden;"></div>
</div>
<script type="module">
	import * as THREE from '../build/three.module.js';
	import { OrbitControls } from './jsm/controls/OrbitControls.js';
	let renderer, camera, scene, light, controls;
	const Dom = document.querySelector( '#container' );
	const width = Dom.clientWidth, height = Dom.clientHeight;
	/**
	 * @description 初始化渲染场景
	 */
	function initRenderer() {
		renderer = new THREE.WebGLRenderer( { antialias: true, alpha: true } );
		renderer.setPixelRatio( window.devicePixelRatio );
		renderer.setSize( width, height );
		const containerDom = document.querySelector( '#container' );
		containerDom.appendChild( renderer.domElement );
	}
	/**
	 * @description 初始化相机
	 */
	function initCamera() {
		camera = new THREE.PerspectiveCamera( 45, width / height, 1, 10000 );
		camera.position.set( 5, - 20, 200 );
		camera.lookAt( 0, 3, 0 );
		window.camera = camera;
	}
	/**
	 * @description 初始化场景
	 */
	function initScene() {
		scene = new THREE.Scene();
		scene.background = new THREE.Color( 0x020924 );
		scene.fog = new THREE.Fog( 0x020924, 200, 1000 );
		window.scene = scene;
	}
	/**
	 * 初始化用户交互
	 **/
	function initControls() {
		controls = new OrbitControls( camera, renderer.domElement );
		controls.enableDamping = true;
		controls.enableZoom = true;
		controls.autoRotate = false;
		controls.autoRotateSpeed = 2;
		controls.enablePan = true;
	}
	/**
	 * @description 初始化光
	 */
	function initLight() {
		const ambientLight = new THREE.AmbientLight( 0xcccccc, 1.1 );
		scene.add( ambientLight );
		var directionalLight = new THREE.DirectionalLight( 0xffffff, 0.2 );
		directionalLight.position.set( 1, 0.1, 0 ).normalize();
		var directionalLight2 = new THREE.DirectionalLight( 0xff2ffff, 0.2 );
		directionalLight2.position.set( 1, 0.1, 0.1 ).normalize();
		scene.add( directionalLight );
		scene.add( directionalLight2 );
		var hemiLight = new THREE.HemisphereLight( 0xffffff, 0x444444, 0.2 );
		hemiLight.position.set( 0, 1, 0 );
		scene.add( hemiLight );
		var directionalLight = new THREE.DirectionalLight( 0xffffff );
		directionalLight.position.set( 1, 500, - 20 );
		directionalLight.castShadow = true;
		directionalLight.shadow.camera.top = 18;
		directionalLight.shadow.camera.bottom = - 10;
		directionalLight.shadow.camera.left = - 52;
		directionalLight.shadow.camera.right = 12;
		scene.add(directionalLight);
	}
	/**
	 * 窗口变动
	 **/
	function onWindowResize() {
		camera.aspect = innerWidth / innerHeight;
		camera.updateProjectionMatrix();
		renderer.setSize( innerWidth, innerHeight );
		renders();
	}

	/**
	 * @description 渲染
	 */
	function renders() {
		renderer.clear();
		renderer.render( scene, camera );
	}

	/**
	 * 更新
	 **/
	function animate() {
		window.requestAnimationFrame( () => {
			if (controls) controls.update();
			renders();
			animate();
		} );
	}

	window.onload = () => {
		initRenderer();
		initCamera();
		initScene();
		initLight();
		initControls();
		animate();
        window.addEventListener('resize', onWindowResize, false);
	};
</script>
</body>
</html>

复制代码

动态星空背景介绍

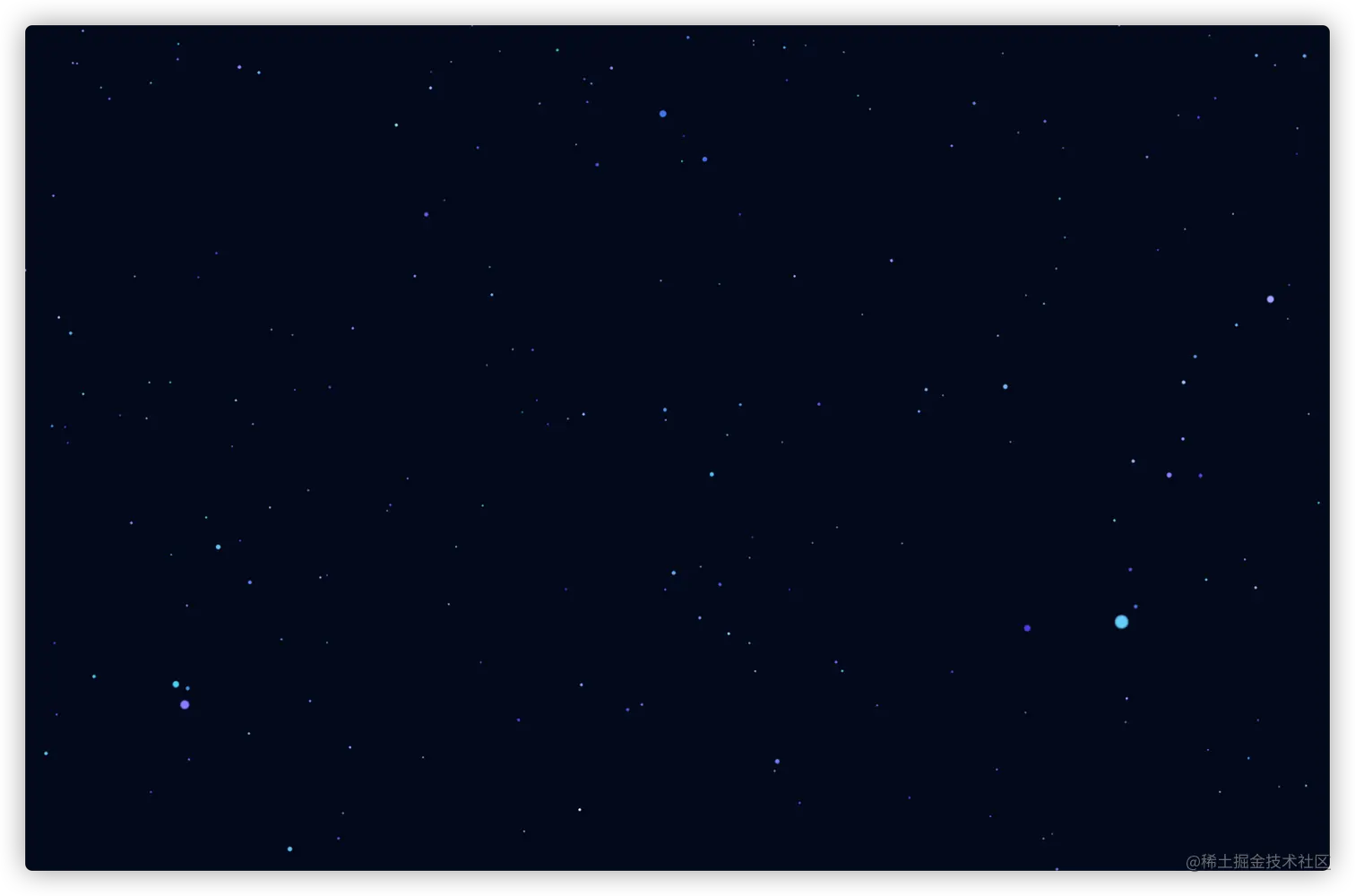

image-20210621164543735

作为地球的背景,用动态星空的方式显得更加酷炫,使用原型贴图让原本方形的点模拟球形,再加上动态设置颜色以及设置旋转偏移,更好的模拟星空效果。

  • 随机生成10000个坐标点,设置不同的颜色
const positions = [];
const colors = [];
const geometry = new THREE.BufferGeometry();
for (var i = 0; i < 10000; i ++) {
  var vertex = new THREE.Vector3();
  vertex.x = Math.random() * 2 - 1;
  vertex.y = Math.random() * 2 - 1;
  vertex.z = Math.random() * 2 - 1;
  positions.push( vertex.x, vertex.y, vertex.z );
  var color = new THREE.Color();
  color.setHSL( Math.random() * 0.2 + 0.5, 0.55, Math.random() * 0.25 + 0.55 );
  colors.push( color.r, color.g, color.b );
}
geometry.setAttribute( 'position', new THREE.Float32BufferAttribute( positions, 3 ) );
geometry.setAttribute( 'color', new THREE.Float32BufferAttribute( colors, 3 ) );
复制代码

分别把生成的Vector3和Color放入数组,然后添加到geometry中,这样星空几何体有了。 Color里面setHSL可以设置颜色和饱和度,这里通过random来随机颜色。

  • 使用 ParticleBasicMaterial 生成材质

ParticleBasicMaterial 基础粒子材质用来搭配例子系统,这里我们可以设置粒子的大小,贴图,透明度等设置详细如下:

var starsMaterial = new THREE.ParticleBasicMaterial( {
  map: texture,
  size: 1,
  transparent: true,
  opacity: 1,
  vertexColors: true, //true:且该几何体的colors属性有值,则该粒子会舍弃第一个属性--color,而应用该几何体的colors属性的颜色
  blending: THREE.AdditiveBlending,
  sizeAttenuation: true
} );
复制代码
  • 使用 ParticleSystem 生成模型

这里使用ParticleSystem这个粒子系统,是为了提供性能,如果用精灵Particle动态随机生成10000个的话,帧率肯定收到影响,这里ParticleSystem的话,等于只有一个Mesh,能大大提高性能。

把上面生成的几何体geometry 以及材质ParticleBasicMaterial来生成一个ParticleSystem,如下:

let stars = new THREE.ParticleSystem( geometry, starsMaterial );
stars.scale.set( 300, 300, 300 );
scene.add( stars );
复制代码

地球模型

地球模型比较简单,直接贴图+一个球搞定

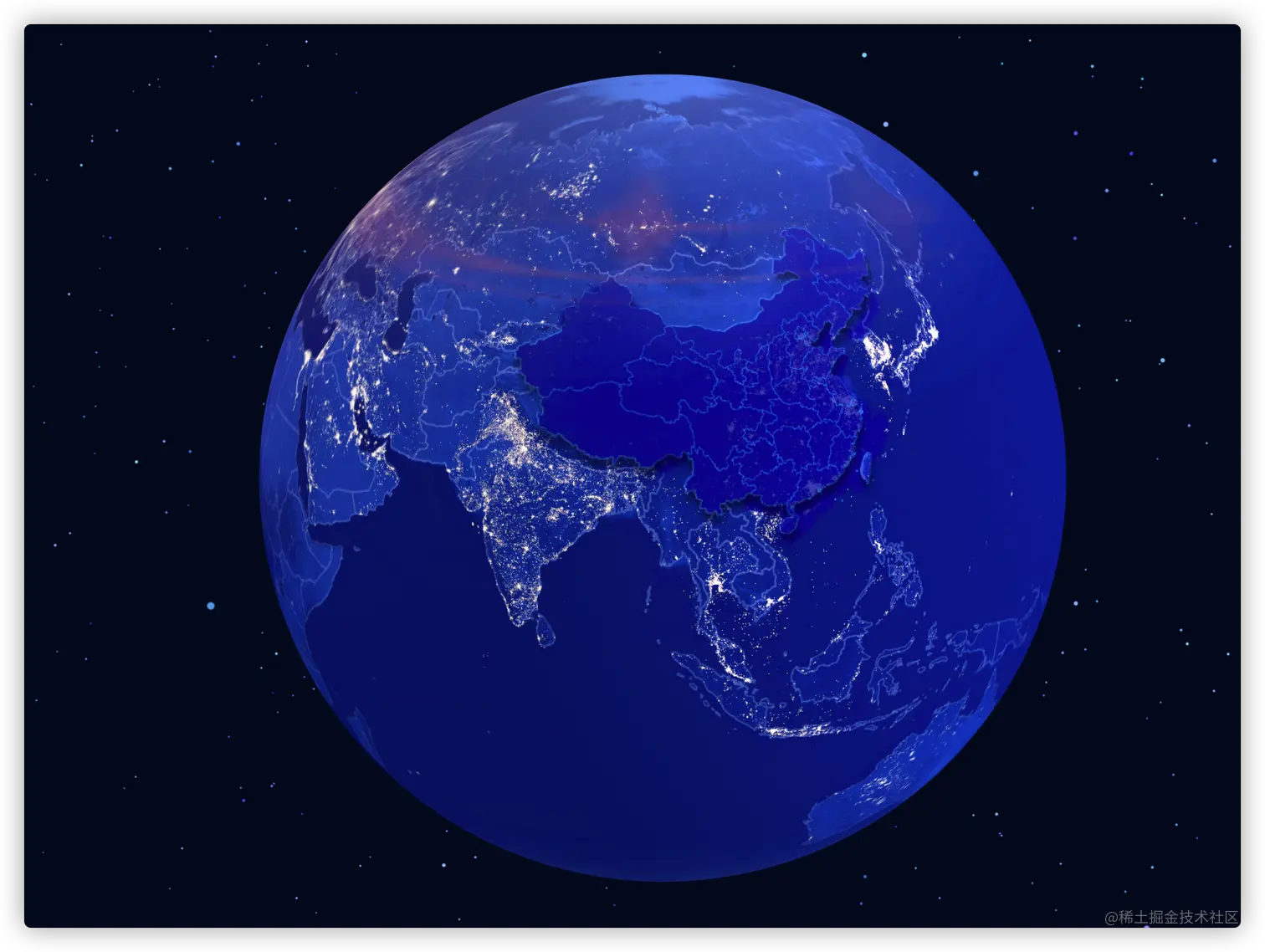

image-20210621164709105

function initEarth() {
  globeTextureLoader.load( './imgs/diqiu2/earth2.jpg', function ( texture ) {
    var globeGgeometry = new THREE.SphereGeometry( radius, 100, 100 );
    var globeMaterial = new THREE.MeshStandardMaterial( { map: texture } );
    var globeMesh = new THREE.Mesh( globeGgeometry, globeMaterial );
    group.rotation.set( 0.5, 2.9, 0.1 );
    group.add( globeMesh );
	  scene.add( group );
  } );
}
复制代码

大气层光圈

大气层光圈这里也是用贴图实现,如下面这张。

image-20210621164959169

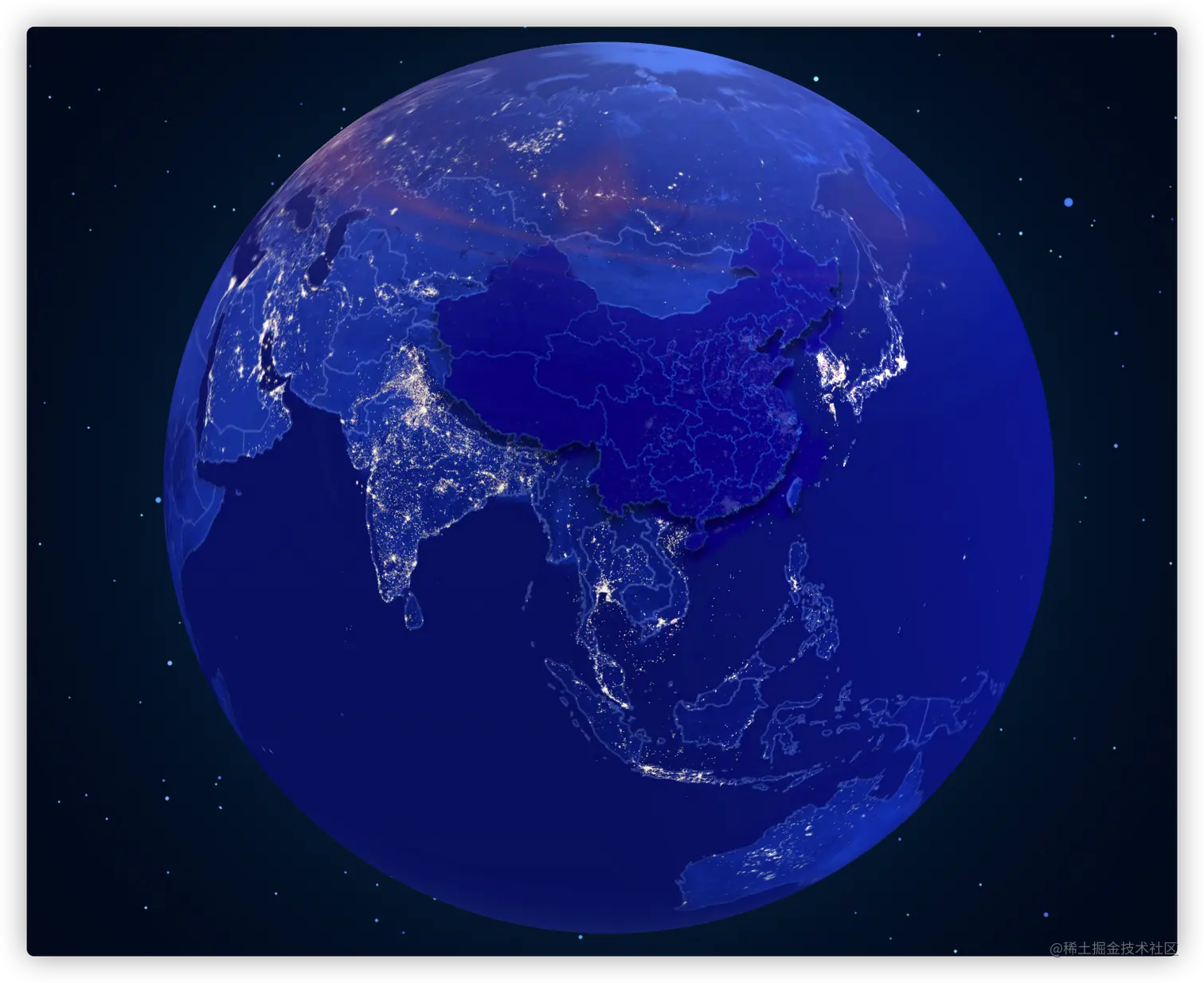

image-20210621164924403

代码如下

var texture = globeTextureLoader.load( './imgs/diqiu2/earth_aperture.png' );
		var spriteMaterial = new THREE.SpriteMaterial( {
			map: texture,
			transparent: true,
			opacity: 0.5,
			depthWrite: false
		} );
		var sprite = new THREE.Sprite( spriteMaterial );
		sprite.scale.set( radius * 3, radius * 3, 1 );
		group.add( sprite );
复制代码

卫星环绕特效

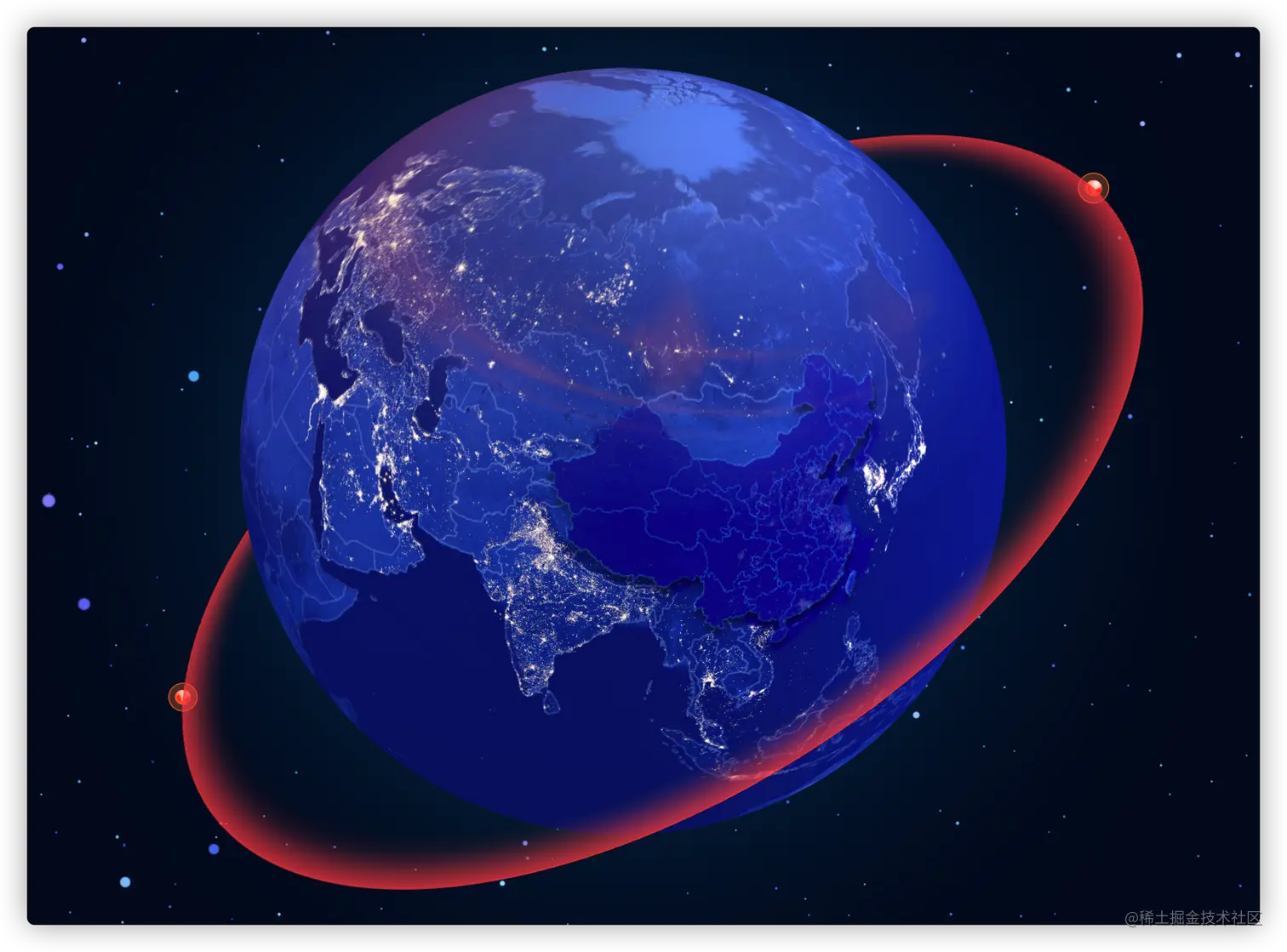

image-20210621165555877

这里用到一个 Mesh 和一个 Poinst 结合,分别用来实现外圈的环形和两个小卫星

光环用 PlaneGeometry 矩形平面即可,加上贴图

globeTextureLoader.load( './imgs/diqiu2/halo.png', function ( texture ) {
			var geometry = new THREE.PlaneGeometry( 14, 14 );
			var material = new THREE.MeshLambertMaterial( {
				map: texture,
				transparent: true,
				side: THREE.DoubleSide,
				depthWrite: false
			} );
			var mesh = new THREE.Mesh( geometry, material );
			groupHalo.add( mesh );
		} );
复制代码

两个环绕的卫星直接使用Points即可,设置两个坐标,用来展示这2个小卫星

 globeTextureLoader.load( './imgs/diqiu2/smallEarth.png', function ( texture ) {
			var p1 = new THREE.Vector3( - 7, 0, 0 );
			var p2 = new THREE.Vector3( 7, 0, 0 );
			const points = [ p1,p2];
			const geometry = new THREE.BufferGeometry().setFromPoints( points );
			var material = new THREE.PointsMaterial( {
				map: texture,
				transparent: true,
				side: THREE.DoubleSide,
				size: 1,
				depthWrite: false
			} );
			var earthPoints = new THREE.Points( geometry, material );
			groupHalo.add( earthPoints );
		} );
		groupHalo.rotation.set( 1.9, 0.5, 1 );
复制代码

经纬度转标转成3D空间坐标

上面已经实现了最基本的效果,接下来需要在地球上添加一下特效,比如标注、光柱、光圈等。

但是会存在一个问题,要定义地球上的一点,用经纬度是常用的办法,但是经纬度又不适合在Threejs上面使用,所以这里就需要先做一步转换工作,把经纬度坐标转换成xyz空间坐标。

这边直接提供两种转换方法:

  • 方法一:js方法转换
/**
*lng:经度
*lat:维度
*radius:地球半径
*/
function lglt2xyz(lng, lat, radius) {
  const phi = (180 + lng) * (Math.PI / 180)
  const theta = (90 - lat) * (Math.PI / 180)
  return {
    x: -radius * Math.sin(theta) * Math.cos(phi),
    y: radius * Math.cos(theta),
    z: radius * Math.sin(theta) * Math.sin(phi),
  }
}
复制代码
  • 方法二:threejs自带

    /**
    *lng:经度
    *lat:维度
    *radius:地球半径
    */
    lglt2xyz(lng, lat, radius) {
      const theta = (90 + lng) * (Math.PI / 180)
      const phi = (90 - lat) * (Math.PI / 180)
      return (new THREE.Vector3()).setFromSpherical(new THREE.Spherical(radius, phi, theta))
    }
    复制代码

标注以及标注扩散光圈

要实现标注功能很简单,直接一个平面加贴图即可

这里唯一要注意的就是,再球面上的物体,需要设置好角度,不然你会发现效果会和你预想的不一样

具体参考下面方法,

 function createPointMesh( pos, texture ) {
		var material = new THREE.MeshBasicMaterial( {
			map: texture,
			transparent: true, //使用背景透明的png贴图,注意开启透明计算
			// side: THREE.DoubleSide, //双面可见
			depthWrite: false, //禁止写入深度缓冲区数据
		} );
		var mesh = new THREE.Mesh( planGeometry, material );
		var size = radius * 0.04;//矩形平面Mesh的尺寸
		mesh.scale.set( size, size, size );//设置mesh大小
		//设置mesh位置
		mesh.position.set( pos.x, pos.y, pos.z );
		// mesh在球面上的法线方向(球心和球面坐标构成的方向向量)
		var coordVec3 = new THREE.Vector3( pos.x, pos.y, pos.z ).normalize();
		// mesh默认在XOY平面上,法线方向沿着z轴new THREE.Vector3(0, 0, 1)
		var meshNormal = new THREE.Vector3( 0, 0, 1 );
		// 四元数属性.quaternion表示mesh的角度状态
		//.setFromUnitVectors();计算两个向量之间构成的四元数值
		mesh.quaternion.setFromUnitVectors( meshNormal, coordVec3 );
		return mesh;
	}
复制代码

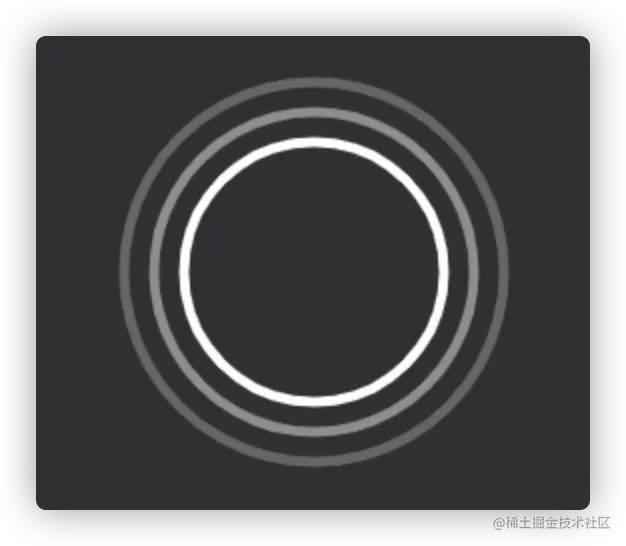

光圈的话,贴图用一张有渐变效果的png图

image-20210621203748125

然后也是贴在 PlaneBufferGeometry 上,和上面标注的效果实现一样,最后要在渲染函数 animate 里面动态的修改尺寸和透明度即可。

动画效果参考如下代码,WaveMeshArr是所有光圈mesh的数组集合。

if (WaveMeshArr.length) {
    WaveMeshArr.forEach( function ( mesh ) {
        mesh._s += 0.007;
        mesh.scale.set( mesh.size * mesh._s, mesh.size * mesh._s, mesh.size * mesh._s );
        if (mesh._s <= 1.5) {
           //mesh._s=1,透明度=0 mesh._s=1.5,透明度=1
          mesh.material.opacity = ( mesh._s - 1 ) * 2;
        } else if (mesh._s > 1.5 && mesh._s <= 2) {
           //mesh._s=1.5,透明度=1 mesh._s=2,透明度=0
           mesh.material.opacity = 1 - ( mesh._s - 1.5 ) * 2;
        } else {
           mesh._s = 1.0;
       }
    } );
 }
复制代码

光柱特效

你如果想在Three.js创建一个光柱效果,可以通过Three.js的矩形平面几何体PlaneGeometry创建一个网格模型,然后把一个背景透明的.png格式图片作为矩形网格模型的纹理贴图。

var plane = new THREE.PlaneGeometry(50,200)
var material = new THREE.MeshPhongMaterial({
  //设置矩形网格模型的纹理贴图(光柱特效)
    map: textureLoader.load('光柱.png'),
    // 双面显示
    side: THREE.DoubleSide,
    // 开启透明效果,否则颜色贴图map的透明不起作用
    transparent: true,
});
var mesh = new THREE.Mesh(plane, material);
复制代码

为了增强立体效果,可以创建两个矩形网格模型然后90度交叉即可

// 矩形网格1
var mesh1 = new THREE.Mesh(plane, material);
// 克隆网格模型mesh1,并旋转90度
var mesh2 = mesh1.clone().rotateY(Math.PI/2)
var groupMesh= new THREE.Group()
groupMesh.add(mesh1,mesh2);
复制代码

最终实现效果如下

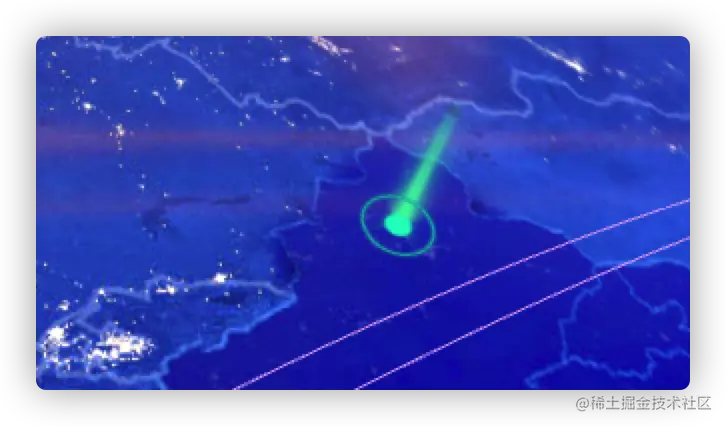

image-20210621222637050

飞线特效

飞线这里分两块介绍,一个是绘制三维三次贝赛尔曲线,另一个是飞线上模拟物体移动。

  • 飞线

    上面介绍标注的时候,就已经知道了不同位置的坐标了,这里封装了一个方法,传入2个坐标就可以生成一条贝赛尔曲线。

    目前取第一个坐标点作为飞线的起始点,比如你选择北京作为原始点,那飞线特效就是从北京飞往各个地方。

    线条的话,我这里使用Line2,因为这个支持设置线条的宽度。

    核心代码如下:

    function addLines( v0, v3 ) {
    		// 夹角
    		var angle = ( v0.angleTo( v3 ) * 1.8 ) / Math.PI / 0.1; // 0 ~ Math.PI
    		var aLen = angle * 0.4, hLen = angle * angle * 12;
    		var p0 = new THREE.Vector3( 0, 0, 0 );
    		// 法线向量
    		var rayLine = new THREE.Ray( p0, getVCenter( v0.clone(), v3.clone() ) );
    		// 顶点坐标
    		var vtop = rayLine.at( hLen / rayLine.at( 1 ).distanceTo( p0 ) );
    		// 控制点坐标
    		var v1 = getLenVcetor( v0.clone(), vtop, aLen );
    		var v2 = getLenVcetor( v3.clone(), vtop, aLen );
    		// 绘制三维三次贝赛尔曲线
    		var curve = new THREE.CubicBezierCurve3( v0, v1, v2, v3 );
    		var geometry = new LineGeometry();
    		var points = curve.getPoints( 50 );
    		var positions = [];
    		var colors = [];
    		var color = new THREE.Color();

    		/**
    		 * HSL中使用渐变
    		 * h — hue value between 0.0 and 1.0
    		 * s — 饱和度 between 0.0 and 1.0
    		 * l — 亮度 between 0.0 and 1.0
    		 */
    		for (var j = 0; j < points.length; j ++) {
    			// color.setHSL( .31666+j*0.005,0.7, 0.7); //绿色
    			color.setHSL( .81666+j,0.88, 0.715+j*0.0025); //粉色
    			colors.push( color.r, color.g, color.b );
    			positions.push( points[j].x, points[j].y, points[j].z );
    		}
    		geometry.setPositions( positions );
    		geometry.setColors( colors );
    		var matLine = new LineMaterial( {
    			linewidth: 0.0006,
    			vertexColors: true,
    			dashed: false
    		} );

    		return {
    			curve: curve,
    			lineMesh: new Line2( geometry, matLine )
    		};
    }
    复制代码
  • 物体移动特效

物体移动就是从飞线的起始点,飞到物体的终点。

把上面飞线生成的曲线curve,添加到数组里面。

然后循环这个数组,每个数组配套生成一个几何球体,用来当做移动的载体,再把这个球体放入一个数组。

关键来了,循环这个球体数组,把上面curve这条线段再等分100份,然后让球体坐标分别设置为上面等分100份的坐标即可,这样就可以看到球体开始循环移动了。

核心代码如下:

for (let i = 0; i < animateDots.length; i ++) {
  const aGeo = new THREE.SphereGeometry( 0.03, 0.03, 0.03 );
  const aMater = new THREE.MeshPhongMaterial( { color: '#F8D764' } );
  const aMesh = new THREE.Mesh( aGeo, aMater );
  aGroup.add( aMesh );
  }
	var vIndex = 0;
  function animateLine() {
	  aGroup.children.forEach( ( elem, index ) => {
  	const v = animateDots[index][vIndex];
	  elem.position.set( v.x, v.y, v.z );
  });
  vIndex ++;
  if (vIndex > 100) {
	  vIndex = 0;
  }
  setTimeout( animateLine, 20 );
 }
 group.add( aGroup );
 animateLine();
复制代码

geojson数据生成中国描边以及动态流光效果

这块其实可以单独拿出来介绍,根据geojson数据生成地图用的,不过复杂的是用来做拉升,生成几何体模型用的,这边只是简单的给地图画线条。

另外就是用到的一个线条流光的shader特效,这里分开来介绍。

geojson数据可以去这个网站下载:datav.aliyun.com/tools/atlas…

  • 根据geojson数据画线条

    上面已经有过划线的经验了,所以这块做起来也很方便,只要就是2个地方要注意 1:加载读取geojson数据,循环后把经纬度转化成空间xyz坐标

    2:根据这些坐标,使用Line生成线条即可。

    核心代码:

    function initMap( chinaJson ) {
    		// 遍历省份构建模型
    		chinaJson.features.forEach( elem => {
    			// 新建一个省份容器:用来存放省份对应的模型和轮廓线
    			const province = new THREE.Object3D();
    			const coordinates = elem.geometry.coordinates;
    			coordinates.forEach( multiPolygon => {
    				multiPolygon.forEach( polygon => {
    					const lineMaterial = new THREE.LineBasicMaterial( { color: 0XF19553 } ); //0x3BFA9E
    					const positions = [];
    					const linGeometry = new THREE.BufferGeometry();
    					for (let i = 0; i < polygon.length; i ++) {
    						var pos = lglt2xyz( polygon[i][0], polygon[i][1] );
    						positions.push( pos.x, pos.y, pos.z );
    					}
    					linGeometry.setAttribute( 'position', new THREE.Float32BufferAttribute( positions, 3 ) );
    					const line = new THREE.Line( linGeometry, lineMaterial );
    					province.add( line );
    				} );
    			} );
    			map.add( province );
    		} );
    		group.add( map );
    	}
    复制代码
  • 根据geojson设置流光效果

    画完中国的描边后,我们还可以让中国的外边框轮廓有动态流光效果,这里还是需要下载中国外边框的geojson数据,用上面那个地址即可,把包含子区域的选项去掉打钩就行。

    这里和上面生成的方法不一样,上面最终生成的是Line,而这里最终生成的是Points,然后通过shader处理生成跑动的流光效果。

    核心shader写法如下

    uniforms:

    const singleUniforms = {
    			u_time: uniforms2.u_time,
    			number: { type: 'f', value: number },
    			speed: { type: 'f', value: speed },
    			length: { type: 'f', value: length },
    			size: { type: 'f', value: size },
    			color: { type: 'v3', value: color }
    };
    复制代码

    顶点着色器和片元着色器:

    <script id="vertexShader2" type="x-shader/x-vertex">
    	varying vec2 vUv;
        attribute float percent;
        uniform float u_time;
        uniform float number;
        uniform float speed;
        uniform float length;
        varying float opacity;
        uniform float size;
        void main()
        {
            vUv = uv;
            vec4 mvPosition = modelViewMatrix * vec4( position, 1.0 );
            float l = clamp(1.0-length,0.0,1.0);
            gl_PointSize = clamp(fract(percent*number + l - u_time*number*speed)-l ,0.0,1.) * size * (1./length);
            opacity = gl_PointSize/size;
            gl_Position = projectionMatrix * mvPosition;
        }
    </script>
    <script id="fragmentShader2" type="x-shader/x-vertex">
    	#ifdef GL_ES
        precision mediump float;
        #endif
        varying float opacity;
        uniform vec3 color;
        void main(){
            if(opacity <=0.2){
                discard;
            }
            gl_FragColor = vec4(color,1.0);
        }
    </script>
    复制代码

    效果如下:

ezgif.com-gif-maker (1)

总结

以上就是这篇3D地球的技术拆解,把每个技术点都掌握了,后期就能配合开发出更多的特效了。

有需要源码的童鞋,可以某宝搜一下 threejs 3d地球

项目基于官方最新r129版本开发,没有额外封装,小白都能看得懂哈。

我是嘟嘟MD,前Java开发,现Threejs开发~ 有兴趣的可以关注一下公众号,定期分享干货

分类:
前端
标签:
收藏成功!
已添加到「」, 点击更改
