前言

是什么催生了Spring Cloud Stream？ 谈到说到微服务，我们不可避免的，就会聊到消息中间件，RabbitMQ、ActiveMQ、RocketMQ、Kafka等等，总的来说，这些消息中间件是为了将消息进行传递，虽然目的的传递消息，但是不同的中间件有着不同的消息结构定义，这时，Spring Cloud Stream出现了，它主要是屏蔽底层消息中间件的差异，降低切换成本，统一消息的编程模型。

什么是Spring Cloud Stream？

先简单了解与Spring Cloud Stream相关的两个项目：Spring Messaging 和 Spring Integration

Spring Messaging

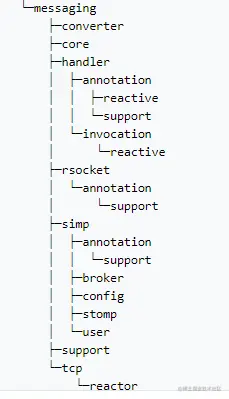

Spring Messaging是Spring源码中的一个模块，它的结构为：

image.png 网上博客除了下面图片列出的结构，还有一个base（在目前的Spring message源码中目录下，小编暂时没找到，等发现再来补上）

base作用

  • 定义了消息Message(MessageHeader和body)，message由两部分组成：Header和Payload
  • MessageHandler：一个处理消息的约定

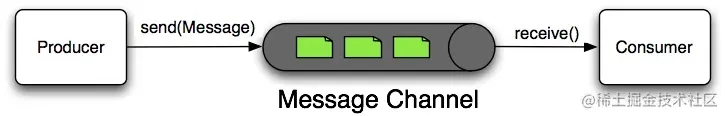

  • MessageChannel：发送消息 image.png

其它模块

  • converter模块：转换器，对消息转换提供支持
  • core模块：核心core模块提供消息的模板方法
  • handler模块：处理模块
  • Simp模块：包含诸如STOMP协议的简单消息协议的通用支持
  • support模块：提供了Message的实现，及创建消息的MessageBuilder和获取消息头的MessageHeaderAccessor，还有各种不同的MessageChannel实现和channel interceptor支持
  • tcp模块：提供了通过TcpOperations建立tcp connection、通过TcpConnectionHandler处理消息和通过TcpConnectionf发送消息的抽象及实现；另一方面包含了对基于Reactor的tcp 消息支持。

Spring Integration

Spring Integration 提供了 Spring 编程模型的扩展用来支持企业集成模式(Enterprise Integration Patterns)，是对 Spring Messaging 的扩展。

  • 消息的路由 MessageRoute
  • 消息的分发 MessageDispatcher
  • 消息的过滤 Filter
  • 消息的转换 Transformer
  • 消息的聚合 Aggregator
  • 消息的分割 Splitter
  • 提供了 MessageChannel 和MessageHandler 的实现

Spring Cloud Stream

在 Spring Integration 的基础上进行了封装，提出了 Binder, Binding, @EnableBinding, @StreamListener 等概念;

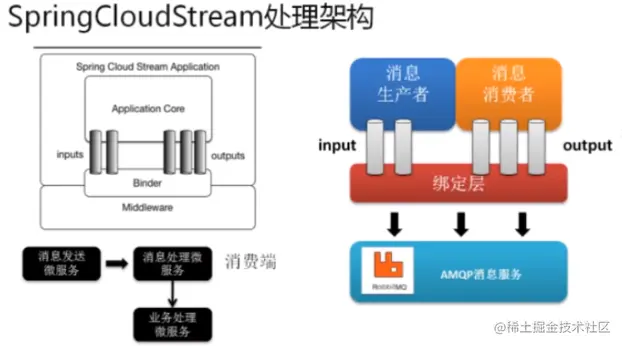

Spring Cloud Stream的使用逻辑？

应用程序通过inputs或者 outputs 来与Spring Cloud Stream中binder对象交互

  • 通过我们配置来binding(绑定)
  • Spring Cloud Stream 的binder对象负责与消息中间件交互
  • 通过使用Spring Integration来连接消息代理中间件以实现消息事件驱动

使用效果

通过定义绑定器Binder作为中间层，实现了应用程序与消息中间件细节之间的隔离


Spring Cloud Stream实战

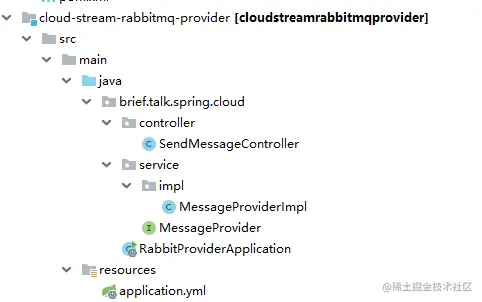

创建 Spring Cloud Stream 消息发送服务模块


pom内容

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>study</artifactId>
        <groupId>brief.talk.spring.cloud</groupId>
        <version>1.0.0-SNAPSHOT</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>cloud-stream-rabbitmq-provider</artifactId>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-stream-rabbit</artifactId>
        </dependency>
        <!--基础配置-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-devtools</artifactId>
            <scope>runtime</scope>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

</project>

yml

server:
  port: 8500

spring:
  application:
    name: cloud-stream-provider
  cloud:
    stream:
      binders: # 在此处配置要绑定的rabbitmq的服务信息；
        defaultRabbit: # 表示定义的名称，用于于binding整合
          type: rabbit # 消息组件类型
          environment: # 设置rabbitmq的相关的环境配置
            spring:
              rabbitmq:
                host: localhost
                port: 5672
                username: guest
                password: guest
      bindings: # 服务的整合处理
        output: # 这个名字是一个通道的名称
          destination: studyExchange # 表示要使用的Exchange名称定义
          content-type: application/json # 设置消息类型，本次为json，文本则设置“text/plain”
          binder: defaultRabbit # 设置要绑定的消息服务的具体设置

eureka:
  client: # 客户端进行Eureka注册的配置
    service-url:
      defaultZone: http://localhost:8080/eureka
  instance:
    lease-renewal-interval-in-seconds: 2 # 设置心跳的时间间隔（默认是30秒）
    lease-expiration-duration-in-seconds: 5 # 如果现在超过了5秒的间隔（默认是90秒）
    instance-id: send-8500.com  # 在信息列表时显示主机名称
    prefer-ip-address: true     # 访问的路径变为IP地址

业务接口及实现

public interface MessageProvider {
    public String send();
}

public class MessageProviderImpl implements MessageProvider {
    @Resource
    private MessageChannel output; // 消息发送管道

    @Override
    public String send()
    {
        String serial = UUID.randomUUID().toString();
        output.send(MessageBuilder.withPayload(serial).build());
        System.out.println("发送数据serial = " + serial);
        return null;
    }
}

控制层实现

@RestController
public class SendMessageController
{
    @Resource
    private MessageProvider messageProvider;

    @GetMapping(value = "/sendMessage")
    public String sendMessage() {
        return messageProvider.send();
    }

}

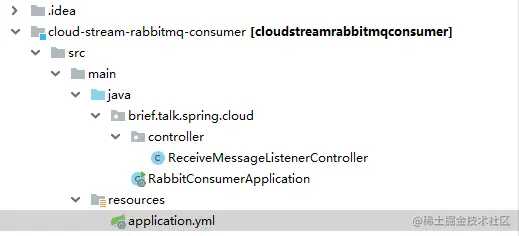

创建 Spring Cloud Stream 消息接收服务模块

image.png pom与yml同息发送服务模块一样，port改为其它的，比如8501

控制层实现

@Component
@EnableBinding(WriteBuffer.Sink.class)
public class ReceiveMessageListenerController
{
    @Value("${server.port}")
    private String serverPort;


    @StreamListener(Sink.INPUT)
    public void input(Message<String> message)
    {
        System.out.println("消费者端口号为" + serverPort +",----->接受到的消息: "+message.getPayload()+"\t  port: "+serverPort);
    }

}

今日小结

今天主要讲了与Spring Cloud Stream相关的Spring Messaging 和 Spring Integration，以及Spring Cloud Stream的实战！
