阅读浏览器工作原理（二）

将请求的内容呈现在浏览器上，默认显示html、xml内容，还可以通过插件拓展显示pdf等内容。

总流程

  1. 从网络层获取请求文档内容
  2. 解析文档
    1. html文档 ->（gecko会形成内容槽content sink，用于生成dom元素）-> 形成dom树
    2. 解析css->形成css规则树
    3. 两者结合（attachment）形成呈现树（gecko称为框架树）
  3. 布局，为每个节点分配呈现坐标（gecko称为重排）
  4. 绘制，渲染引擎遍历呈现树，用户界面后端绘制每个节点

解析

解析分为两个部分：词法分析器负责词法分析、解析器负责语法分析。词法分析就是把文本分割成标记，语法分析就是应用语法规则去分析文档结构，从而构建解析树。

词汇通常用正则表达式定义，而语法通常用bnf格式定义。

解析器首先向词法分析器请求标记，然后将它和语法规则进行匹配。如果匹配到了某条规则就会将该标记（如html）对应的节点（生成html元素节点并添加）添加到解析树中，然后请求下一个标记。如果找不到匹配规则，就报语法错误。

解析器分为自上而下的解析器（起点总是最高级别的规则，比如说一个字符是项，项+项=表达式，那么就会直接匹配表达式）和自下而上的解析器（一项一项的扫描并匹配规则）。

HTML解析器

html无法用常规解析器来解析，也不能用xml解析器来解析，因为他比较宽容，能够包容很多语法错误。HTML4基于SGML，所以采用dtd规定标记，其中严格模式（标准模式）下完全遵守html规范，但是其他模式可以兼容一些以前的浏览器标记（怪异模式），HTML5不基于SGML，所以只有一种dtd声明：

DOM

HTML解析器输出的解析树是DOM树。

html5规范中，解析流程为：标记化（词法分析）-> 树构建 -> 形成dom树。其中如果在树构建阶段执行了document.write，就会回到标记化阶段去添加额外的标记。

标记化算法

<html>
    <body>
        hello
    </body>
</html>

一开始是数据状态

  1. 遇到<：转为标记打开状态

    遇到a-z字符：创建一个起始标记，同时转为标记名称状态

    遇到>：发送标记html，转为数据状态

  2. <body>标签同上

  3. 遇到h，创建字符标记并发送。

    遇到e，创建字符标记并发送....

  4. 遇到<，转为标记打开状态

    遇到/，创建结束标记，转为标记名称状态

    遇到>，发送标记body，转为数据状态

  5. </html>标签同上

树构建算法

以document为根节点，不断根据标记创建并添加各种元素。这些元素还会被添加到一个堆栈中，可以纠正嵌套错误和处理未关闭的标记。

<html>
    <body>
        hello
    </body>
</html>

  1. initial mode状态

  2. 接受html标记 -> before html状态

    创建HTMLhtmlElement元素，添加document对象上

    -> before head状态

  3. 接受body标记

    隐式创建一个HTMLHeadElement，添加到树上

    -> after head状态

    创建HTMLBodyElement，添加到树上

    -> in body状态

  4. 接受h

    创建一个text节点，添加到树上，其他字符也都添加到该节点上

  5. 接受body结束标记 -> after body状态

  6. 接受html结束标记 -> after after body状态

解析结束后，会将文档状态设置为完成。

以chrome为例构建DOM树

chrome构建dom的基本流程：


名词解释：

HTMLDocumentParser：负责将html文本解析成一些标签文本（tokens）

HTMLTreeBuilder：对tokens进行分类处理，然后根据不同类型调用HTMLConstructionSite的不同函数来构建dom

HTMLConstructionSite：对不同类型标签创建不同html，并且建立父子关系。其中的m_docunebt变量就是window.document。

流程解释：

  1. 发送url请求之后，会通过ipc进程间通信，触发DocumentLoader。

    其中会初始化HTMLDocumentParser，并且实例化documment对象。

    之后将收到的数据（html文本）带给HTMLDocumentParser去解析，形成tokens。

  2. 形成tokens

    chrome定义7种标签类型：

    enum TokenType {
    Uninitialized,
    DOCTYPE, // <!DOCTYPE html>
    StartTag, // 起始标签<div>等
    EndTag, // 结束标签</div>等
    Comment, //注释
    Character, //字符串
    EndOfFile, //文档结束
  };

    以一个html文本为例：

    <!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
</head>
<body>
    <div>
        <h1 class="title">demo</h1>
        <input value="hello">
    </div>
</body>
</html>

    每一段文本对应的token如下：

    <!DOCTYPE html> <!--tagname: html，type: DOCTYPE-->
<html> <!--tagname: html，type: startTag-->
<!--text: \n，type: Character -->
<head> <!--tagname: head，type: startTag-->
<!--text: \n，type: Character -->
    <meta charset="utf-8"> <!--tagname: meta，type: startTag-->
<!--text: \n，type: Character -->
</head> <!--tagname: head，type: EndTag-->
<!--text: \n，type: Character -->
<body> <!--tagname: body ，type: EndTag-->
<!--text: \n，type: Character -->
    <div> <!--tagname: div ，type: startTag-->
<!--text: \n，type: Character -->
        <h1 class="title"> <!--tagname: h1 ，type: startTag-->
            demo <!--test: demo ，type: Character-->
        </h1> <!--tagname: h1 ，type: EndTag-->
<!--text: \n，type: Character -->
        <input value="hello"> <!--tagname: input ，type: startTag，attr:value=hello-->
<!--text: \n，type: Character -->
    </div> <!--tagname: div ，type: endTag-->
<!--text: \n，type: Character -->
</body> <!--tagname: body ，type: endTag-->


<!--text: \n，type: Character -->
</html> <!--tagname: html ，type: endTag-->
<!--text: \n，type: Character -->
<!--type: EndOfFile -->

    到这里已经形成了document，和一些格式化好的token，即将开始构建dom树。

  3. 构建dom树

    主要是做什么：

    建立父子、兄弟节点关系。以p标签HTMLParagraphElement为例：（图片来自参考文章）


    • treeScope：记录属于哪个document
    • Node：最顶层的父类，有三个指针：父节点、前一个节点、后一个节点
    • ContainerNode：继承自node，添加两个指针：第一个子元素，最后一个子元素
    • Element：添加关于attribute相关、clientWidth、scrollTop等函数
    • HTMLElement：draggable，setDraggable等方法
    • HTMLParagraphElement：创建元素

    处理token：

    void HTMLTreeBuilder::processToken(AtomicHTMLToken* token) {
  if (token->type() == HTMLToken::Character) {  //文本节点
    processCharacter(token);
    return;
  }

  switch (token->type()) {  //doctype节点
    case HTMLToken::DOCTYPE:
      processDoctypeToken(token);
      break;
    case HTMLToken::StartTag:  //开标签
      processStartTag(token);
      break;
    case HTMLToken::EndTag:  //闭标签
      processEndTag(token);
      break;
    //othercode
  }
}

    1. processDoctypeToken

      负责创建doctype节点，然后创建一个插dom的任务，最后设置文档类型。

      如果tagName不是html或没有声明，那么就是怪异模式。如果是html4写法，由于有systemId：w3.org..，被判断为有限怪异模式。

      <!DOCTYPE HTML PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN"
"http://www.w3.org/TR/html4/loose.dtd">

      怪异模式：模拟ie（input，textarea的盒模型为border-box、标准模式下文档高度由内容撑开，怪异模式下文档高度为窗口可视区域。）而且css解析比较宽松。

      有限怪异模式：和标准模式的唯一区别在于inline的行高处理不一样（div里面的图片下方不会留白，标准模式下会留白，空白处为div的行高），标准模式会遵循文档规定。

    2. processStartTag

      处理标签的时候：

      1. 先创建html节点（HtmlElement元素）

      2. 加入任务队列，传入当前节点和父节点（openElements.topNode）

        主要是创建一个task，然后记录父节点和当前节点，如果超过dom树的最大深度（512）就会把当前节点当做父元素的同级节点。

      3. 压栈，该栈存放未遇到闭标签的开标签（用openElements建立父子关系）

      4. 执行队列里面的任务（用lastChild建立兄弟关系）

        根据task的类型执行不同操作，先检查是否支持子元素，不支持就直接返回，不进行插入操作。

        接下来设置子元素父节点、firstChild、lastChild。html的父节点即document。如果发现没有lastChild，就将子元素作为firstChild。但是由于document下已经有了docype节点，所以该元素的previousSibling就是上一个lastChild（docype），上一个lastChild（docype）的nexSibling就是这个html节点，最后再把该节点设置为lastChild。

      处理的时候同上，创建head节点，插入队列，压栈时栈顶是，所以他就是的子节点。

    3. processEndTag

      遇到闭标签的时候会把栈里面的元素pop出来，直到看到第一个和标签名字一样的。

      当我们把head标签pop出来，栈顶元素就又变成html，下一个插入的body元素就成了他的子节点。

      但是关闭body标签的时候不会pop出来，如果body闭标签之后又写了标签就还是会被当成body的子元素。

      <div>
    <p><b>hello</b></p>
    <p>demo</p>
</div>

      如果不写，最后形成的结构是

      <div>
    <p><b>hello</b></p> <!--后面会不断插入b标签-->
    <b><p>demo</p></b>
</div>

      因为（a, b, big, code, em, font, i, nobr, s, small, strike, strong, tt, u）这样带有格式化的标签会特殊处理，遇到时会放到一个列表里面，如果遇到</b>就从列表里删掉。之后每次处理新标签（如

      ）就会检查和列表和栈里的是否对应，不对应的话就会重新插入一个，直到遇到下一个</b>。

    4. 关于自定义标签

      会被实例化为HTMLUnknownElement，只提供create函数，也继承自HTMLElement，与span表现相同。

      可以用js注册自定义标签：

      class HighSchoolElement extends HTMLElement{
    constructor(){
        super();
        this._country = null;
    }
    get country(){
        return this._country;
    }
    set country(country){
        this.setAttribute("country", _country);
    }
    static get observedAttributes() {
        return ["country"];
    }
    attributeChangedCallback(name, oldValue, newValue) {
        this._country = newValue;
        this._updateRender(name, oldValue, newValue);
    }
    _updateRender(name, oldValue, newValue){
        console.log(name + " change from " + oldValue + " " + newValue);
    }
}
window.customElements.define("high-school", HighSchoolElement);
//<high-school country="China">NO. 2 high school</high-school>

      让该标签继承自htmlElement，可以直接取到country，而不用通过getAttribute去获取属性，还可以实现在属性变化时更新元素渲染。

      这种方式创建之后就不是HTMLUnknownElement，v8会把构造函数转为c++函数，实例化一个HTMLElement对象。

CSS解析

css是上下文无关的语法，可以用常规解析器解析。webkit使用Flex（创建词法分析器，需要输入正则表达式定义的标记文件）和Bison（创建自下而上的解析器，需要输入BNF格式的语法规则）解析器生成器，解析器会将css文件解析成styleSheet对象，而且每个对象都包含cssRule，cssRule里面会包含选择器selector（如p、div）和声明对象（margin-top）等。

以chrome为例解析css

  1. 形成tokens

    css的token很详细，具体定义点此查看，举例如下：（图片来自参考文章）


    如果使用rgb，会被归类为函数类型的function-token

  2. 构建css规则树

    对于以下css内容：

    .text .hello{
    color: rgb(200, 200, 200);
    width: calc(100% - 20px);
}

#world{
    margin: 20px;
}

    1. 解析选择器

      blink定义了几种matchType

       enum MatchType {
    Unknown,
    Tag,               // Example: div
    Id,                // Example: #id
    Class,             // example: .class
    PseudoClass,       // Example:  :nth-child(2)
    PseudoElement,     // Example: ::first-child
    PagePseudoClass,   //  Example: :hover
    AttributeExact,    // Example: E[foo="bar"]
    AttributeSet,      // Example: E[foo]
    AttributeHyphen,   // Example: E[foo|="bar"]
    AttributeList,     // Example: E[foo~="bar"]
    AttributeContain,  // css3: E[foo*="bar"]
    AttributeBegin,    // css3: E[foo^="bar"]
    AttributeEnd,      // css3: E[foo$="bar"]
    FirstAttributeSelectorMatch = AttributeExact,
  }

      几种关系型选择器类型

      enum RelationType {
    SubSelector,       // No combinator
    Descendant,        // "Space" combinator
    Child,             // > combinator
    DirectAdjacent,    // + combinator
    IndirectAdjacent,  // ~ combinator
    // Special cases for shadow DOM related selectors.
    ShadowPiercingDescendant,  // >>> combinator
    ShadowDeep,                // /deep/ combinator
    ShadowPseudo,              // ::shadow pseudo element
    ShadowSlot                 // ::slotted() pseudo element
};

      （题外话：关于Shadow DOM，可以看想了解Shadow DOM？看这里。）

      所以上面的css解析结果为：

      selector text = “.text .hello”
value = “hello” matchType = “Class” relation = “Descendant”

tag history selector text = “.text”
value = “text” matchType = “Class” relation = “SubSelector”

selector text = “#world”
value = “world” matchType = “Id” relation = “SubSelector”

      其中selector text为识别到的选择器字符串，value为当前匹配到的选择器，matchType为选择器匹配类型，relation为关系型选择器类型。

      可以看出解析是从右往左的，方便它判断父选择器。如果有一个元素的classname刚好是hello，那么他会判断该元素的所有父元素，是否有一个classname刚好是text的。

    2. 解析声明对象

      在解析的时候，每一个属性都对应一个唯一id，包括：

      enum CSSPropertyID {
    CSSPropertyColor = 15,
    CSSPropertyWidth = 316,
    CSSPropertyMarginLeft = 145,
    CSSPropertyMarginRight = 146,
    CSSPropertyMarginTop = 147,
    CSSPropertyMarkerEnd = 148,
}

      所以最后解析出来的声明对象结果为：

      selector text = “.text .hello”
perperty id = 15 value = “rgb(200, 200, 200)”
perperty id = 316 value = “calc(100% – 20px)”

selector text = “#world”
perperty id = 147 value = “20px”
perperty id = 146 value = “20px”
perperty id = 144 value = “20px”
perperty id = 145 value = “20px”
//可以看出这里会把margin分成4个属性

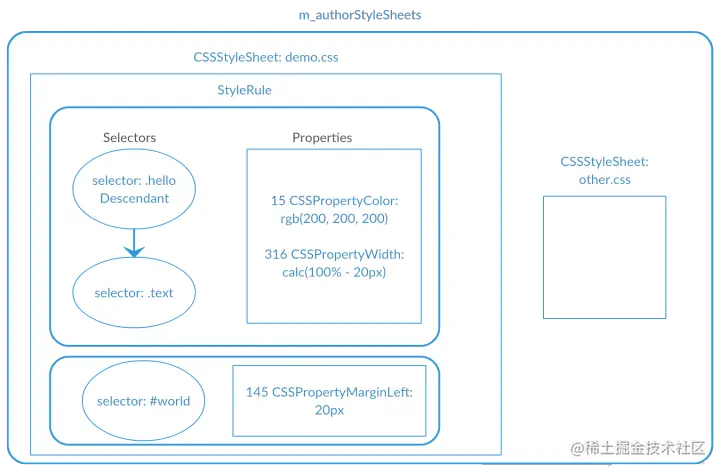

    3. 选择器+声明对象构成一个cssRule，Rule构成cssStyleSheet（图片来自参考文章）


      用户定义的styleSheet会被存放到m_authorStyleSheets中。浏览器的默认样式会被存放到DefaultStyleSheet中，包括如把style/link/script等标签display: none，把div/h1/p等标签display: block，设置p/h1/h2等标签的margin值等。

      如果是怪异模式，blink还会加载怪异模式表，里面设置了input、textarea的盒模型为border-box。

    4. 生成哈希map

      CompactRuleMap m_idRules;
CompactRuleMap m_classRules;
CompactRuleMap m_tagRules; //标签
CompactRuleMap m_shadowPseudoElementRules; //伪类

      把生成的rule集放到四个类型的hashmap上，每个rule属于什么类型由最后一个selector决定。

      这样可以方便快速取出可以匹配第一个（位置上是最右边那个）selector的所有rule，然后检查每条rule里面的每一级selector是否全都符合该元素的环境。

解析顺序

css是异步加载，不影响dom的构建，可能在css加载完成前DOM就已经构建好了。（但是在css加载完成前页面会一直白屏，不然会出现抖动造成不好的体验）。但是在没加载解析css的时候，为了防止脚本访问到错误的css数据，webkit会在脚本尝试访问的属性可能受到该影响时，禁止脚本的运行。
