简介

ShardingSphere是一套开源的分布式数据库中间件解决方案组成的生态圈，它由Sharding-JDBC、Sharding-Proxy和Sharding-Sidecar（计划中）这3款相互独立的产品组成。 他们均提供标准化的数据分片、分布式事务和数据库治理功能，可适用于如Java同构、异构语言、云原生等各种多样化的应用场景。

ShardingSphere定位为关系型数据库中间件，旨在充分合理地在分布式的场景下利用关系型数据库的计算和存储能力，而并非实现一个全新的关系型数据库。 它与NoSQL和NewSQL是并存而非互斥的关系。NoSQL和NewSQL作为新技术探索的前沿，放眼未来，拥抱变化，是非常值得推荐的。反之，也可以用另一种思路看待问题，放眼未来，关注不变的东西，进而抓住事物本质。 关系型数据库当今依然占有巨大市场，是各个公司核心业务的基石，未来也难于撼动，我们目前阶段更加关注在原有基础上的增量，而非颠覆。


Sharding-JDBC

定位为轻量级Java框架，在Java的JDBC层提供的额外服务。 它使用客户端直连数据库，以jar包形式提供服务，无需额外部署和依赖，可理解为增强版的JDBC驱动，完全兼容JDBC和各种ORM框架。

适用于任何基于JDBC的ORM框架，如：JPA, Hibernate, Mybatis, Spring JDBC Template或直接使用JDBC。 支持任何第三方的数据库连接池，如：DBCP, C3P0, BoneCP, Druid, HikariCP等。 支持任意实现JDBC规范的数据库。目前支持MySQL，Oracle，SQLServer，PostgreSQL以及任何遵循SQL92标准的数据库。

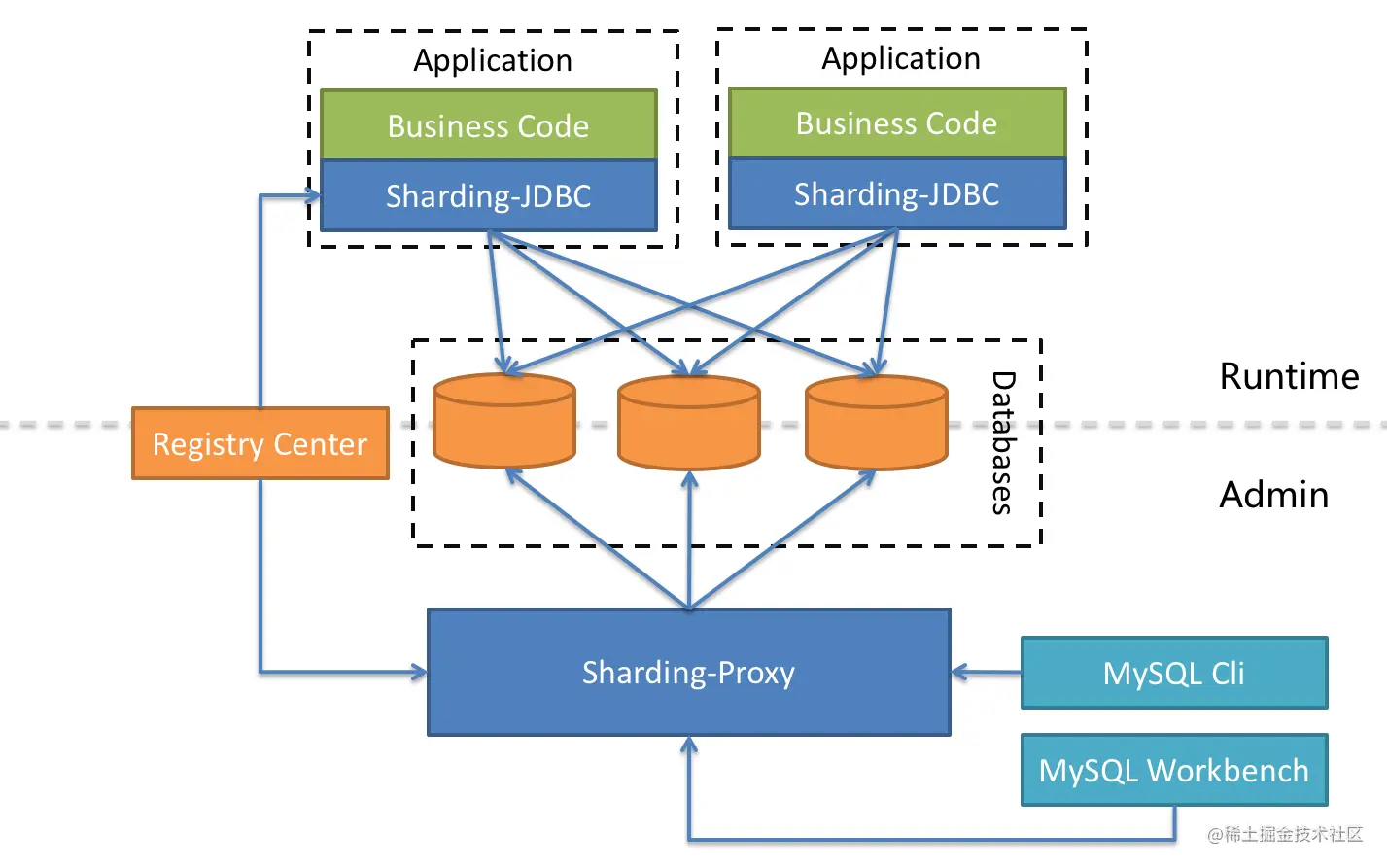

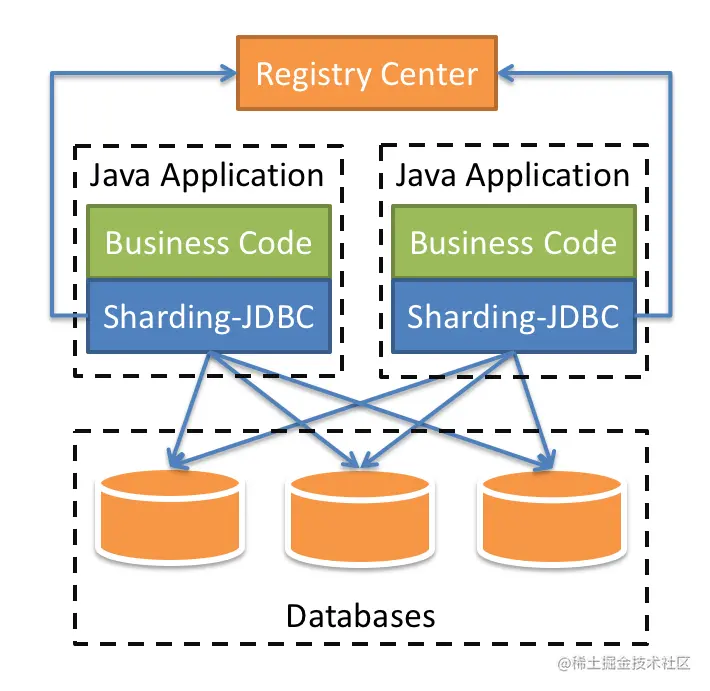

Sharding-JDBC Architecture

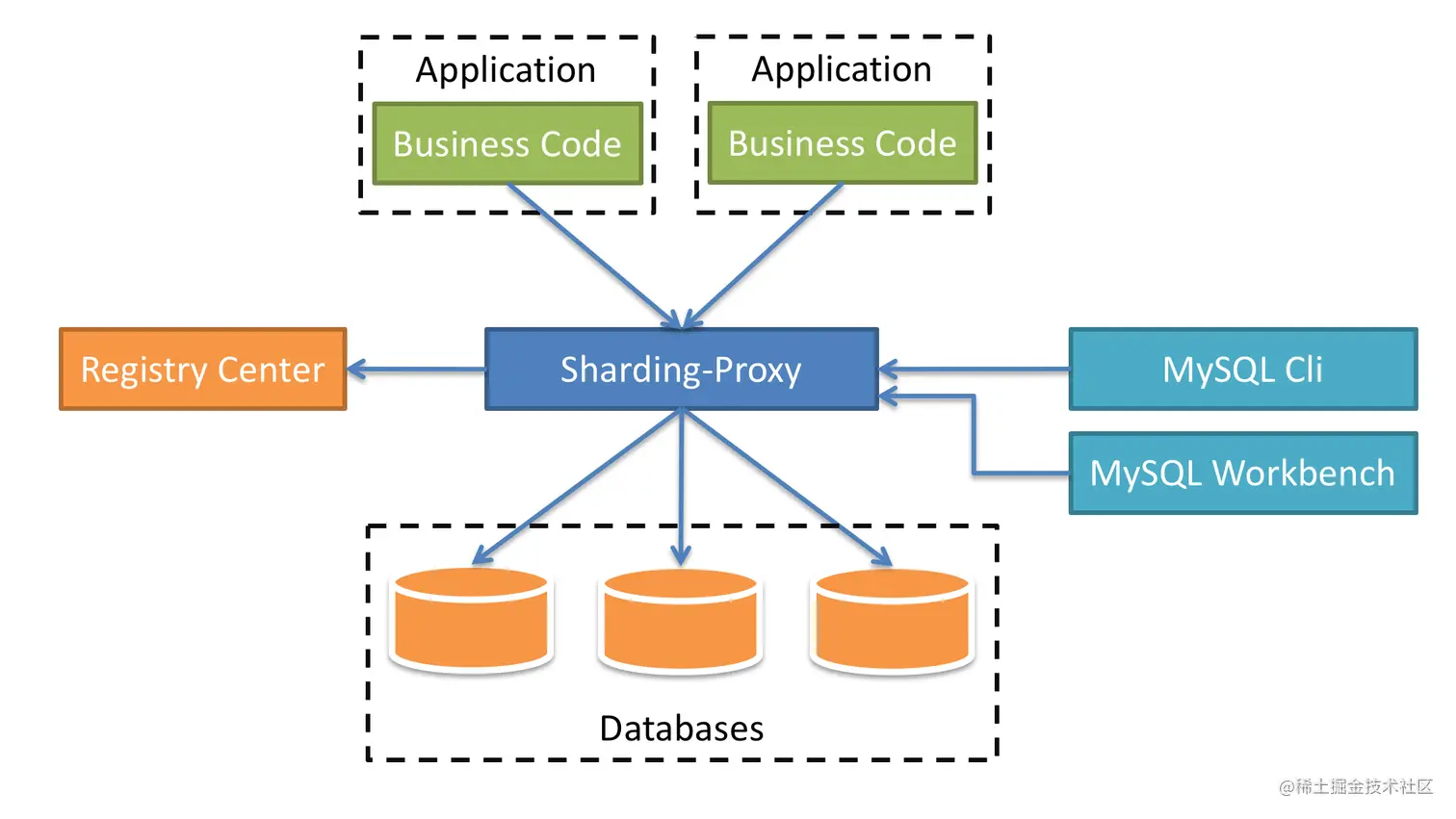

Sharding-Proxy

定位为透明化的数据库代理端，提供封装了数据库二进制协议的服务端版本，用于完成对异构语言的支持。 目前先提供MySQL/PostgreSQL版本，它可以使用任何兼容MySQL/PostgreSQL协议的访问客户端(如：MySQL Command Client, MySQL Workbench, Navicat等)操作数据，对DBA更加友好。

向应用程序完全透明，可直接当做MySQL/PostgreSQL使用。 适用于任何兼容MySQL/PostgreSQL协议的的客户端。


Sharding-Sidecar（TODO）

定位为Kubernetes的云原生数据库代理，以Sidecar的形式代理所有对数据库的访问。 通过无中心、零侵入的方案提供与数据库交互的的啮合层，即Database Mesh，又可称数据网格。

Database Mesh的关注重点在于如何将分布式的数据访问应用与数据库有机串联起来，它更加关注的是交互，是将杂乱无章的应用与数据库之间的交互有效的梳理。使用Database Mesh，访问数据库的应用和数据库终将形成一个巨大的网格体系，应用和数据库只需在网格体系中对号入座即可，它们都是被啮合层所治理的对象。

Sharding-JDBCSharding-ProxySharding-Slidecar
连接消耗数高低高
异构语言仅Java任意任意
性能损耗低损耗略高损耗低
无中心化是否是
静态入口无有无

混合架构

Sharding-JDBC采用无中心化架构，适用于Java开发的高性能的轻量级OLTP应用；Sharding-Proxy提供静态入口以及异构语言的支持，适用于OLAP应用以及对分片数据库进行管理和运维的场景。

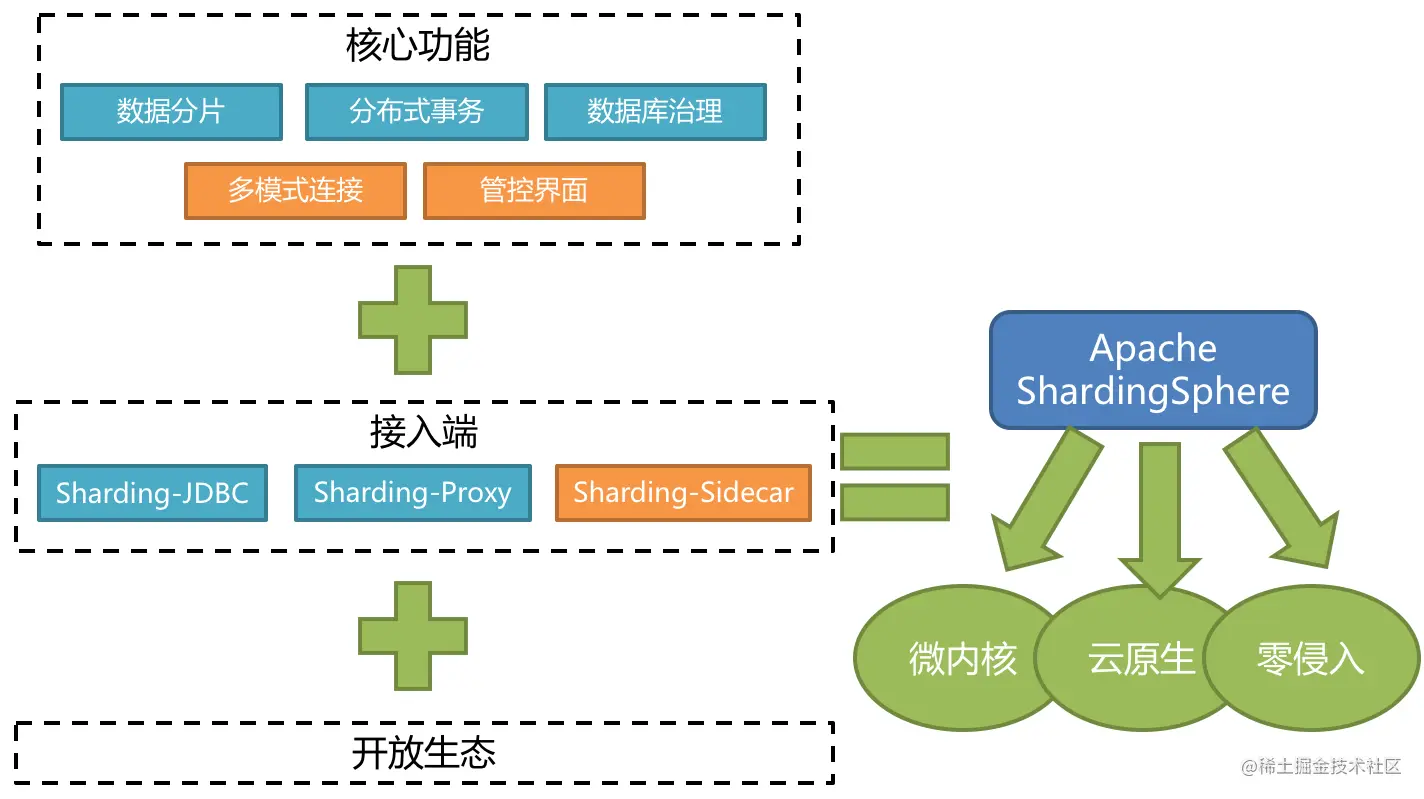

ShardingSphere是多接入端共同组成的生态圈。 通过混合使用Sharding-JDBC和Sharding-Proxy，并采用同一注册中心统一配置分片策略，能够灵活的搭建适用于各种场景的应用系统，架构师可以更加自由的调整适合于当前业务的最佳系统架构。


功能列表

  • 数据分片
    • 分库 & 分表
    • 读写分离
    • 分片策略定制化
    • 无中心化分布式主键
  • 分布式事务
    • 标准化事务接口
    • XA强一致事务
    • 柔性事务
  • 数据库治理

    • 配置动态化

    • 编排 & 治理

    • 数据脱敏

    • 可视化链路追踪

    • 弹性伸缩(规划中)

主从复制 - 读写分离


详见 juejin.cn/post/697873…

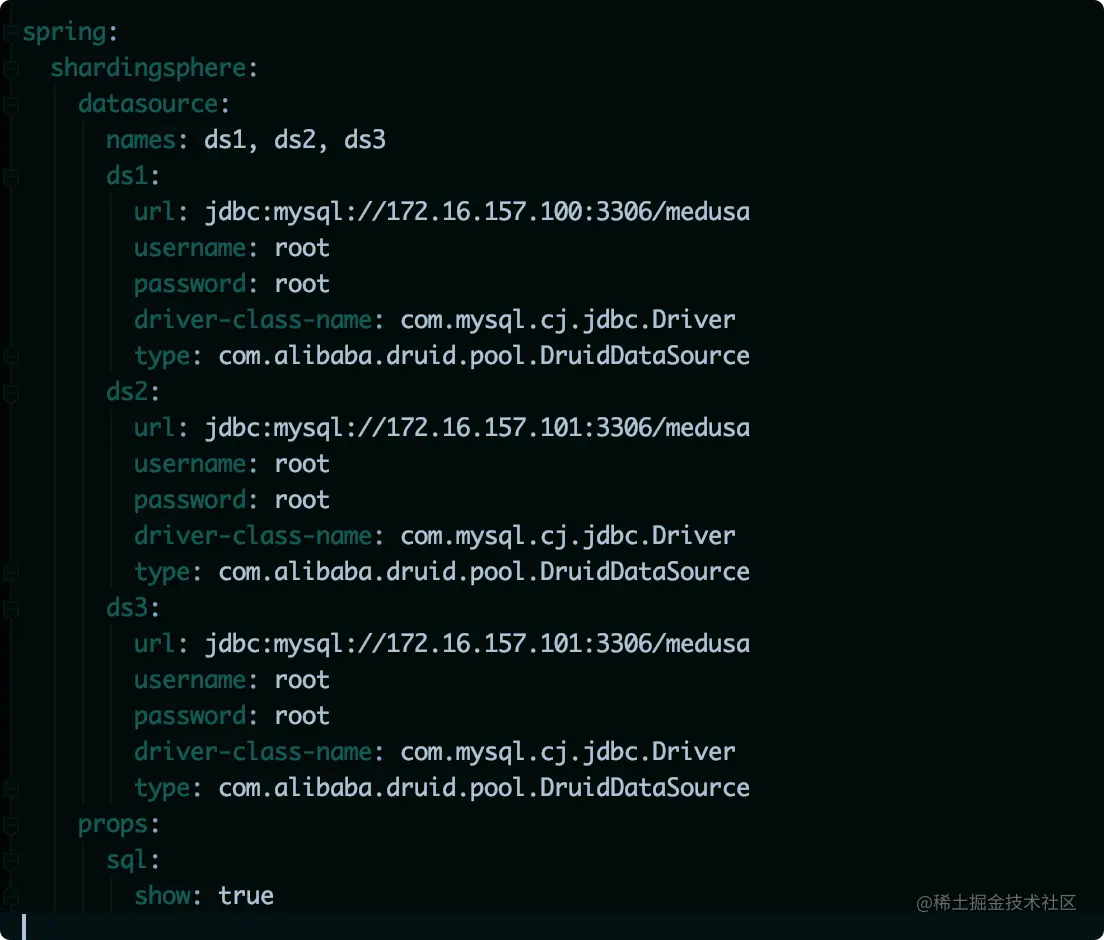

SpringBoot配置读写分离

依赖

    <dependency>
        <groupId>org.apache.shardingsphere</groupId>
        <artifactId>sharding-jdbc-spring-boot-starter</artifactId>
        <version>4.1.0</version>
    </dependency>

    <dependency>
        <groupId>org.apache.shardingsphere</groupId>
        <artifactId>sharding-core-common</artifactId>
        <version>4.1.0</version>
    </dependency>

读写分离配置

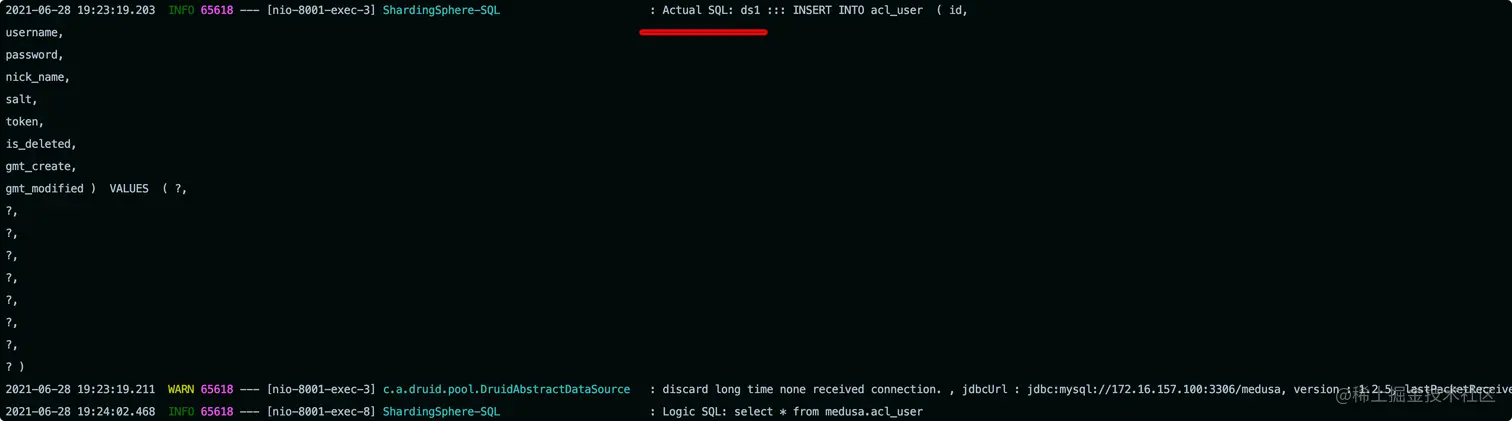

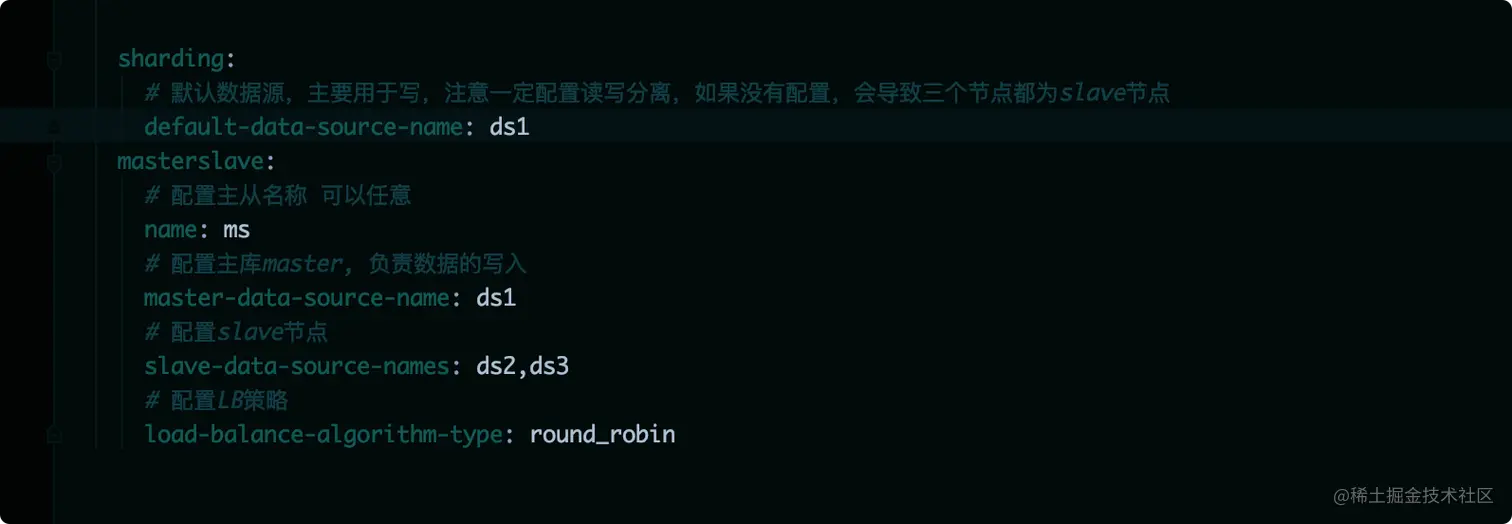

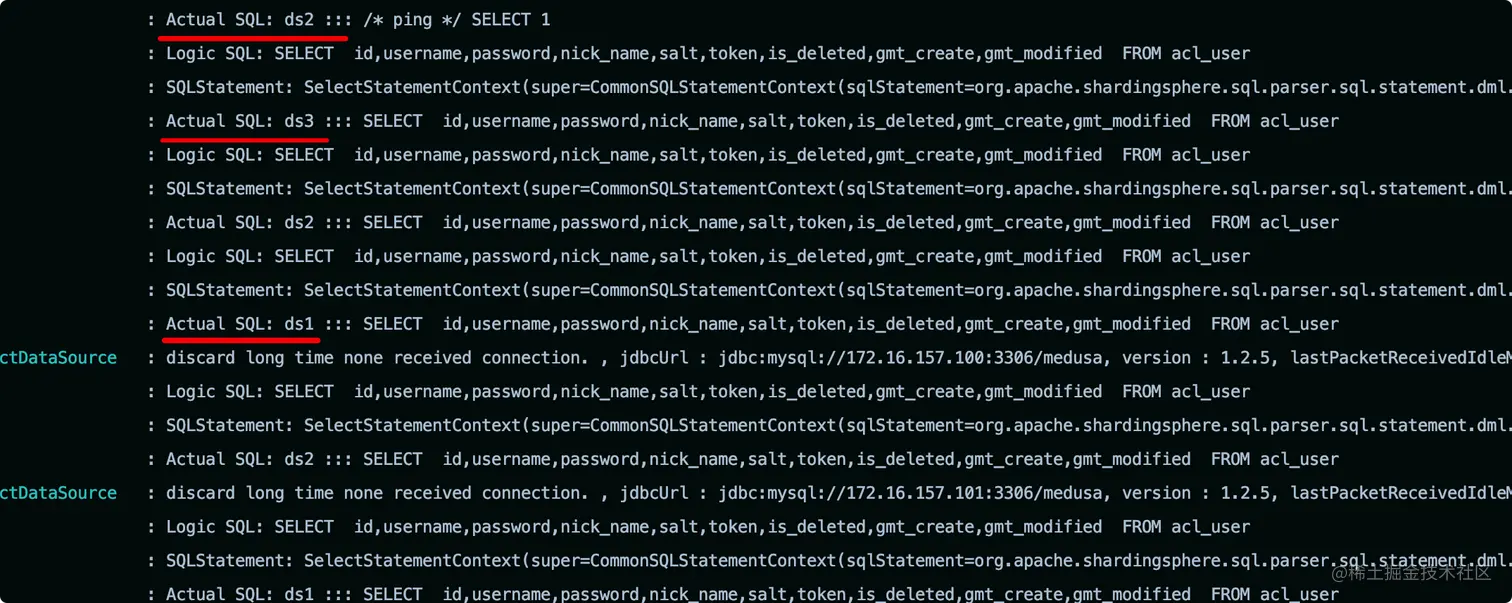

  • Step1 随机选取数据库



  • Step2 指定读写分离数据库以及负载均衡策略



常见错误

Reason: Failed to determine a suitable driver class

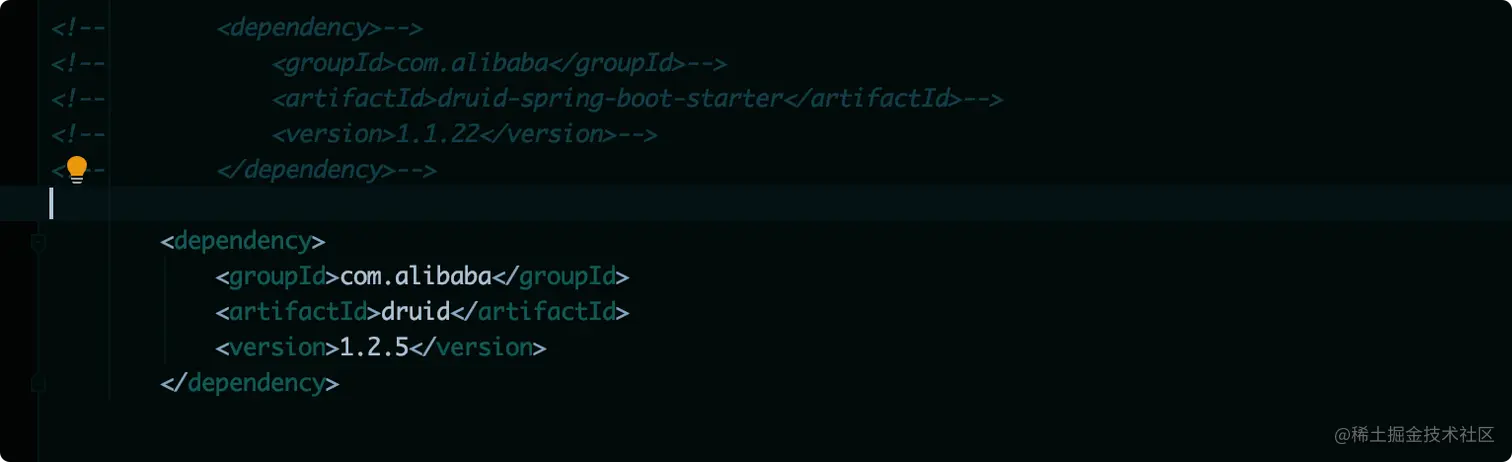

解决办法：依赖问题 image.png

分片背景

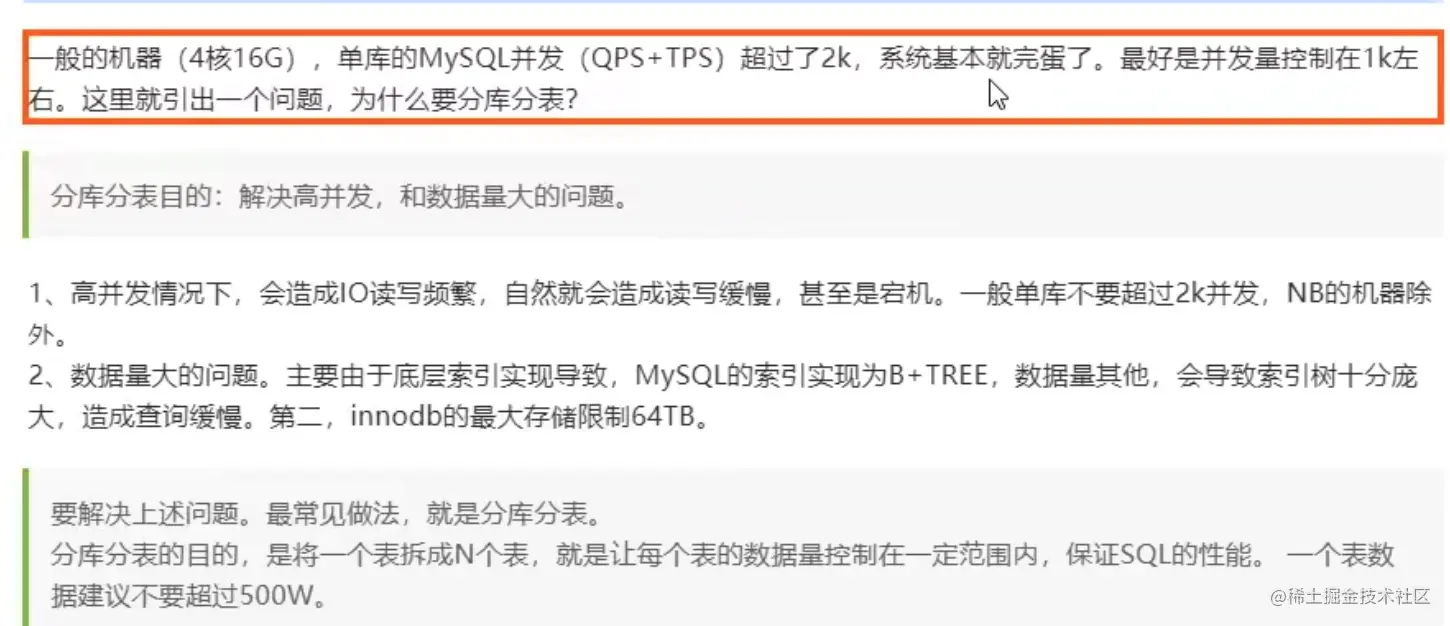

传统的将数据集中存储至单一数据节点的解决方案，在性能、可用性和运维成本这三方面已经难于满足互联网的海量数据场景。

从性能方面来说，由于关系型数据库大多采用 B+ 树类型的索引，在数据量超过阈值的情况下，索引深度的增加也将使得磁盘访问的 IO 次数增加，进而导致查询性能的下降；同时，高并发访问请求也使得集中式数据库成为系统的最大瓶颈。

从可用性的方面来讲，服务化的无状态型，能够达到较小成本的随意扩容，这必然导致系统的最终压力都落在数据库之上。而单一的数据节点，或者简单的主从架构，已经越来越难以承担。数据库的可用性，已成为整个系统的关键。

从运维成本方面考虑，当一个数据库实例中的数据达到阈值以上，对于 DBA 的运维压力就会增大。数据备份和恢复的时间成本都将随着数据量的大小而愈发不可控。一般来讲，单一数据库实例的数据的阈值在 1TB 之内，是比较合理的范围。


分库分表

分片

分为水平拆分和垂直拆分

垂直拆分 -- 业务模块拆分、商品库、用户库、订单库 ！！！分库 ！！！

水平拆分 -- 对表进行水平拆分，就是我们常说的 ！！！分表 ！！！

表垂直拆分 -- 字段太多，字段的使用频率不一样（可以拆分两个表，建立1:1的关系）

  • 垂直分片

    按照业务拆分的方式称为垂直分片，又称为纵向拆分，它的核心理念是专库专用。

    在拆分之前，一个数据库由多个数据表构成，每个表对应着不同的业务。而拆分之后，则是按照业务将表进行归类，分布到不同的数据库中，从而将压力分散至不同的数据库。

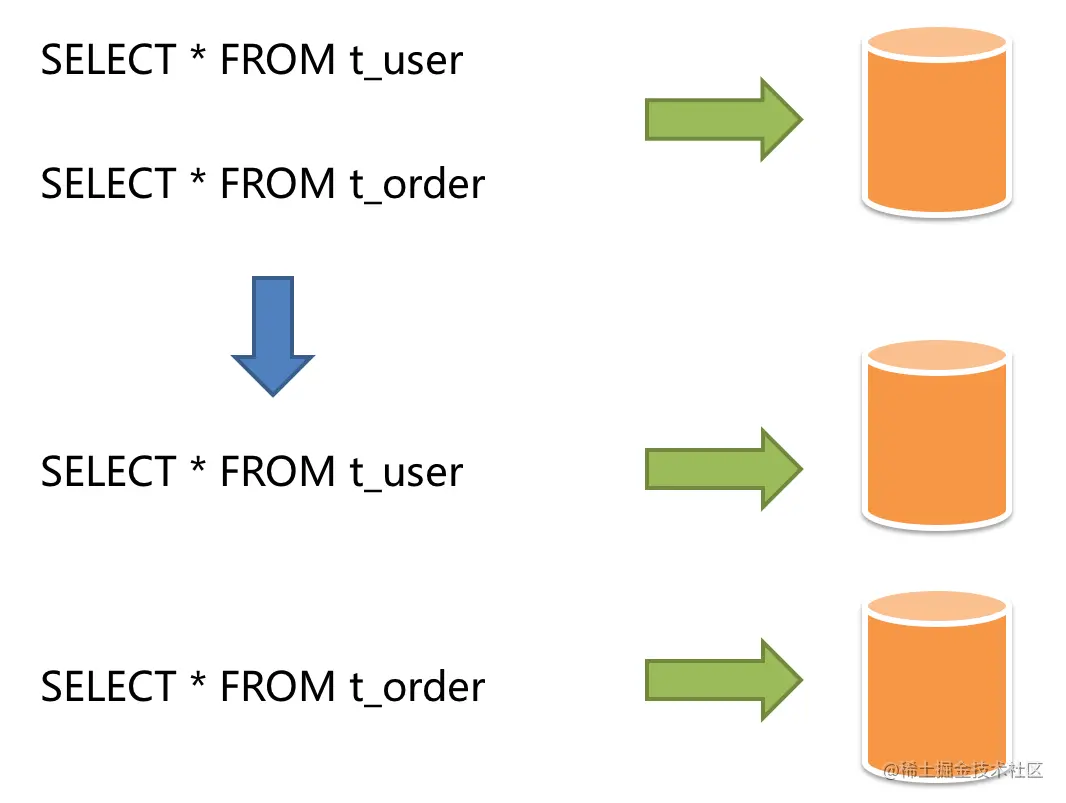

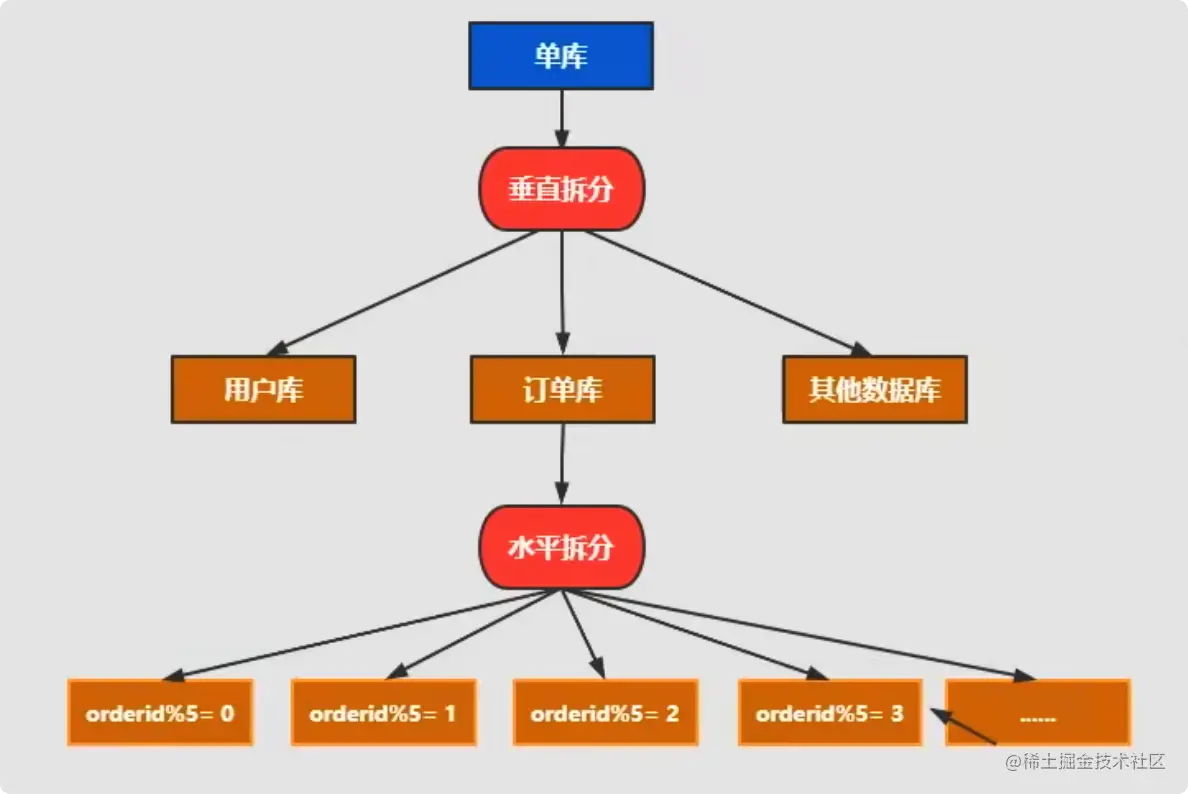

    下图展示了根据业务需要，将用户表和订单表垂直分片到不同的数据库的方案。


  • 水平分片

    水平分片又称为横向拆分。 相对于垂直分片，它不再将数据根据业务逻辑分类，而是通过某个字段（或某几个字段），根据某种规则将数据分散至多个库或表中，每个分片仅包含数据的一部分。

    同一个表中的数据拆到不同库的不同表中，可以根据时间，地区，或某个业务键维度，也可以通过hash进行查分，最后通过路由访问到具体的数据，拆分后的每个表结构保持一致。

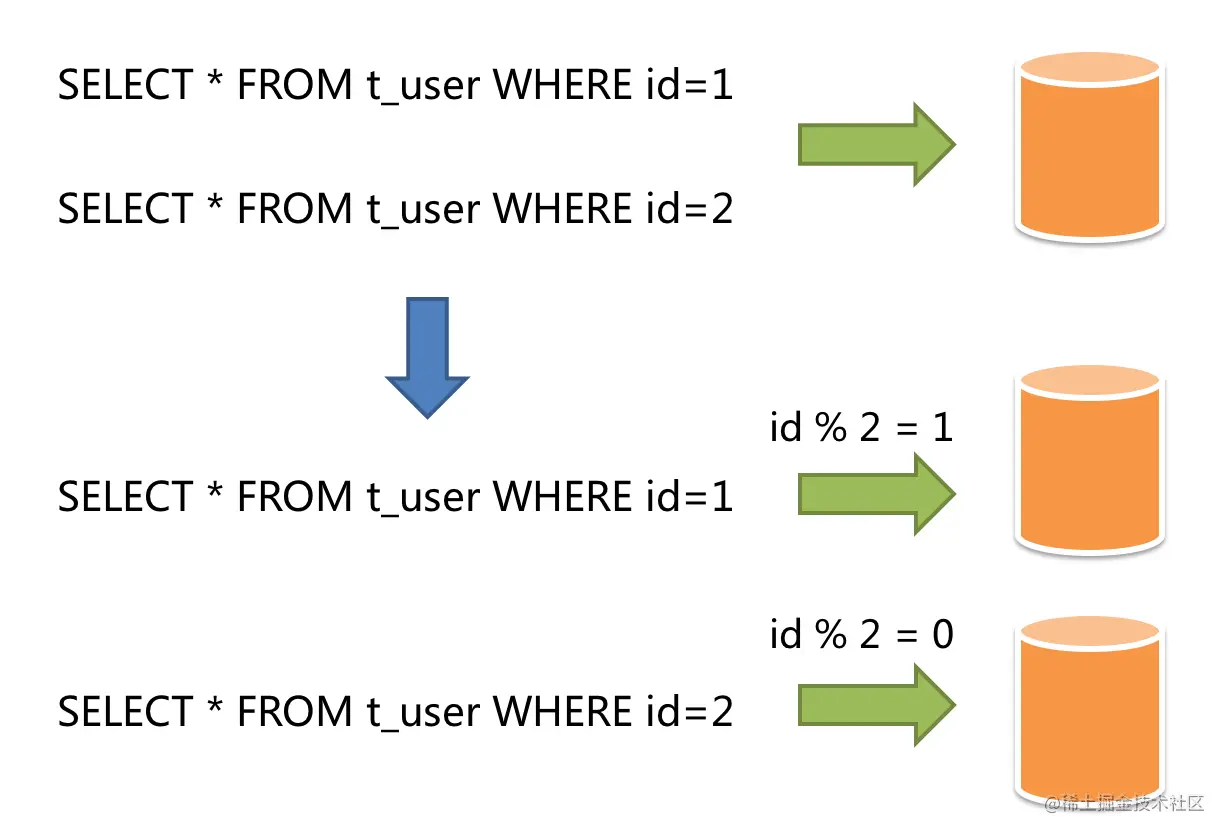

    例如：根据主键分片，偶数主键的记录放入 0 库（或表），奇数主键的记录放入 1 库（或表），如下图所示。


  • 表垂直拆分

    把一个有很多字段的表拆分成多个表，或者多个库上去，每个库表的结构不一样，每个库表都包含部分字段，一般来说，可以根据业务维度进行拆分，如订单表可以拆分为订单、订单支持、订单地址、订单商品、订单扩展等表；也可以根据数据冷热程度进行拆分，20%的热点字段拆到一个表，80%的冷字段拆到另一个表。


核心概念

SQL

逻辑表

水平拆分的数据库（表）的相同逻辑和数据结构表的总称。例：订单数据根据主键尾数拆分为 10 张表，分别是 t_order_0 到 t_order_9，他们的逻辑表名为 t_order。

真实表

在分片的数据库中真实存在的物理表。即上个示例中的 t_order_0 到 t_order_9。

数据节点

数据分片的最小单元。由数据源名称和数据表组成，例：ds_0.t_order_0。

绑定表

指分片规则一致的主表和子表。例如：t_order 表和 t_order_item 表，均按照 order_id 分片，则此两张表互为绑定表关系。绑定表之间的多表关联查询不会出现笛卡尔积关联，关联查询效率将大大提升。举例说明，如果 SQL 为：

SELECT i.* FROM t_order o JOIN t_order_item i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

在不配置绑定表关系时，假设分片键 order_id 将数值 10 路由至第 0 片，将数值 11 路由至第 1 片，那么路由后的 SQL 应该为 4 条，它们呈现为笛卡尔积：

SELECT i.* FROM t_order_0 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

SELECT i.* FROM t_order_0 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

SELECT i.* FROM t_order_1 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

SELECT i.* FROM t_order_1 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

在配置绑定表关系后，路由的 SQL 应该为 2 条：

SELECT i.* FROM t_order_0 o JOIN t_order_item_0 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

SELECT i.* FROM t_order_1 o JOIN t_order_item_1 i ON o.order_id=i.order_id WHERE o.order_id in (10, 11);

其中 t_order 在 FROM 的最左侧，ShardingSphere 将会以它作为整个绑定表的主表。 所有路由计算将会只使用主表的策略，那么 t_order_item 表的分片计算将会使用 t_order 的条件。故绑定表之间的分区键要完全相同。

广播表

指所有的分片数据源中都存在的表，表结构和表中的数据在每个数据库中均完全一致。适用于数据量不大且需要与海量数据的表进行关联查询的场景，例如：字典表。

####单表

指所有的分片数据源中只存在唯一一张的表。适用于数据量不大且不需要做任何分片操作的场景。

分片

分片键

用于分片的数据库字段，是将数据库（表）水平拆分的关键字段。例：将订单表中的订单主键的尾数取模分片，则订单主键为分片字段。 SQL 中如果无分片字段，将执行全路由，性能较差。 除了对单分片字段的支持，Apache ShardingSphere 也支持根据多个字段进行分片。

分片算法

通过分片算法将数据分片，支持通过 =、>=、<=、>、<、BETWEEN 和 IN 分片。 分片算法需要应用方开发者自行实现，可实现的灵活度非常高。

目前提供 3 种分片算法。 由于分片算法和业务实现紧密相关，因此并未提供内置分片算法，而是通过分片策略将各种场景提炼出来，提供更高层级的抽象，并提供接口让应用开发者自行实现分片算法。

  • 标准分片算法

    对应 StandardShardingAlgorithm，用于处理使用单一键作为分片键的 =、IN、BETWEEN AND、>、<、>=、<= 进行分片的场景。需要配合 StandardShardingStrategy 使用。

  • 复合分片算法

    对应 ComplexKeysShardingAlgorithm，用于处理使用多键作为分片键进行分片的场景，包含多个分片键的逻辑较复杂，需要应用开发者自行处理其中的复杂度。需要配合 ComplexShardingStrategy 使用。

  • Hint分片算法

    对应 HintShardingAlgorithm，用于处理使用 Hint 行分片的场景。需要配合 HintShardingStrategy 使用。

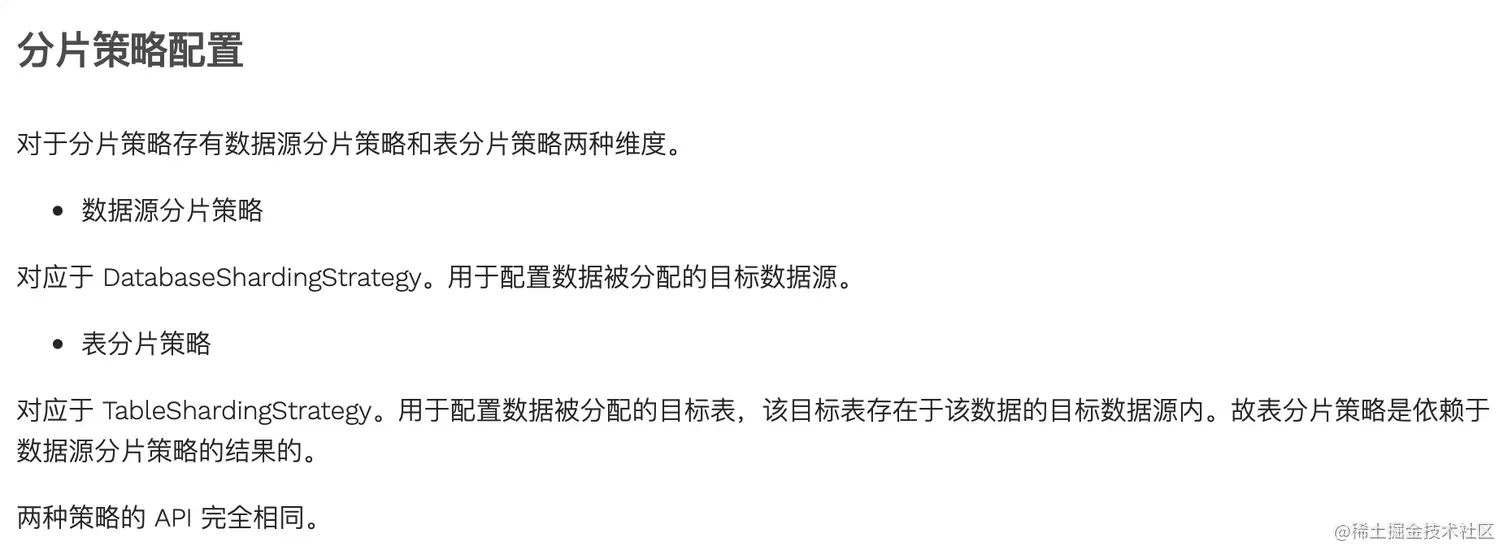

分片策略

包含分片键和分片算法，由于分片算法的独立性，将其独立抽离。 真正可用于分片操作的是分片键 + 分片算法，也就是分片策略。目前提供 4 种分片策略。

  • 标准分片策略

    对应 StandardShardingStrategy。提供对 SQL 语句中的 =, >, <, >=, <=, IN 和 BETWEEN AND 的分片操作支持。 StandardShardingStrategy 只支持单分片键，提供 PreciseShardingAlgorithm 和 RangeShardingAlgorithm 两个分片算法。 PreciseShardingAlgorithm 是必选的，用于处理 = 和 IN 的分片。 RangeShardingAlgorithm 是可选的，用于处理 BETWEEN AND, >, <, >=, <= 分片，如果不配置 RangeShardingAlgorithm，SQL 中的 BETWEEN AND 将按照全库路由处理。

  • 复合分片策略 对应 ComplexShardingStrategy。复合分片策略。提供对 SQL 语句中的 =, >, <, >=, <=, IN 和 BETWEEN AND 的分片操作支持。 ComplexShardingStrategy 支持多分片键，由于多分片键之间的关系复杂，因此并未进行过多的封装，而是直接将分片键值组合以及分片操作符透传至分片算法，完全由应用开发者实现，提供最大的灵活度。

  • Hint分片策略 对应 HintShardingStrategy。通过 Hint 指定分片值而非从 SQL 中提取分片值的方式进行分片的策略。

  • 不分片策略 对应 NoneShardingStrategy。不分片的策略。

配置




行表达式

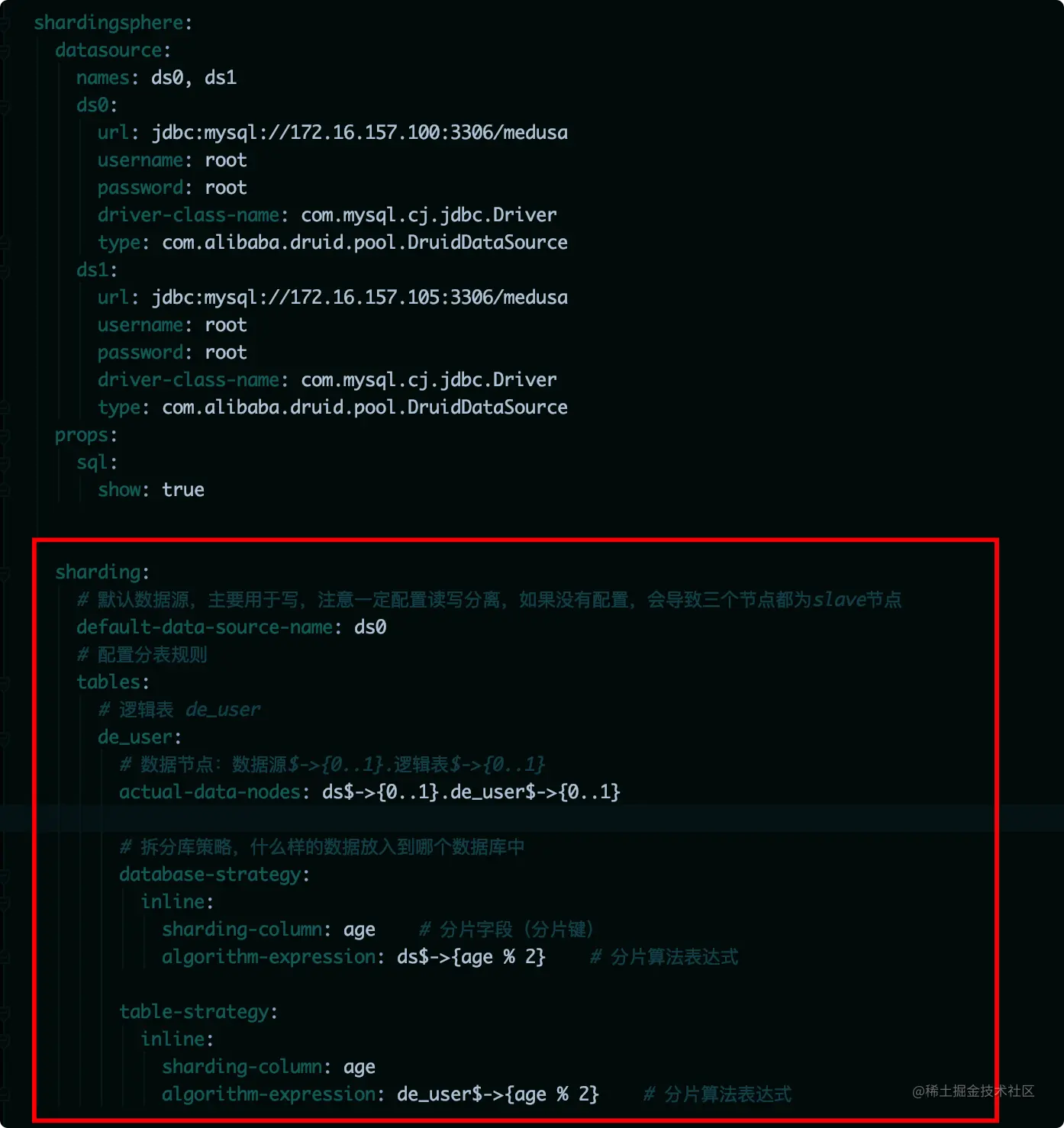

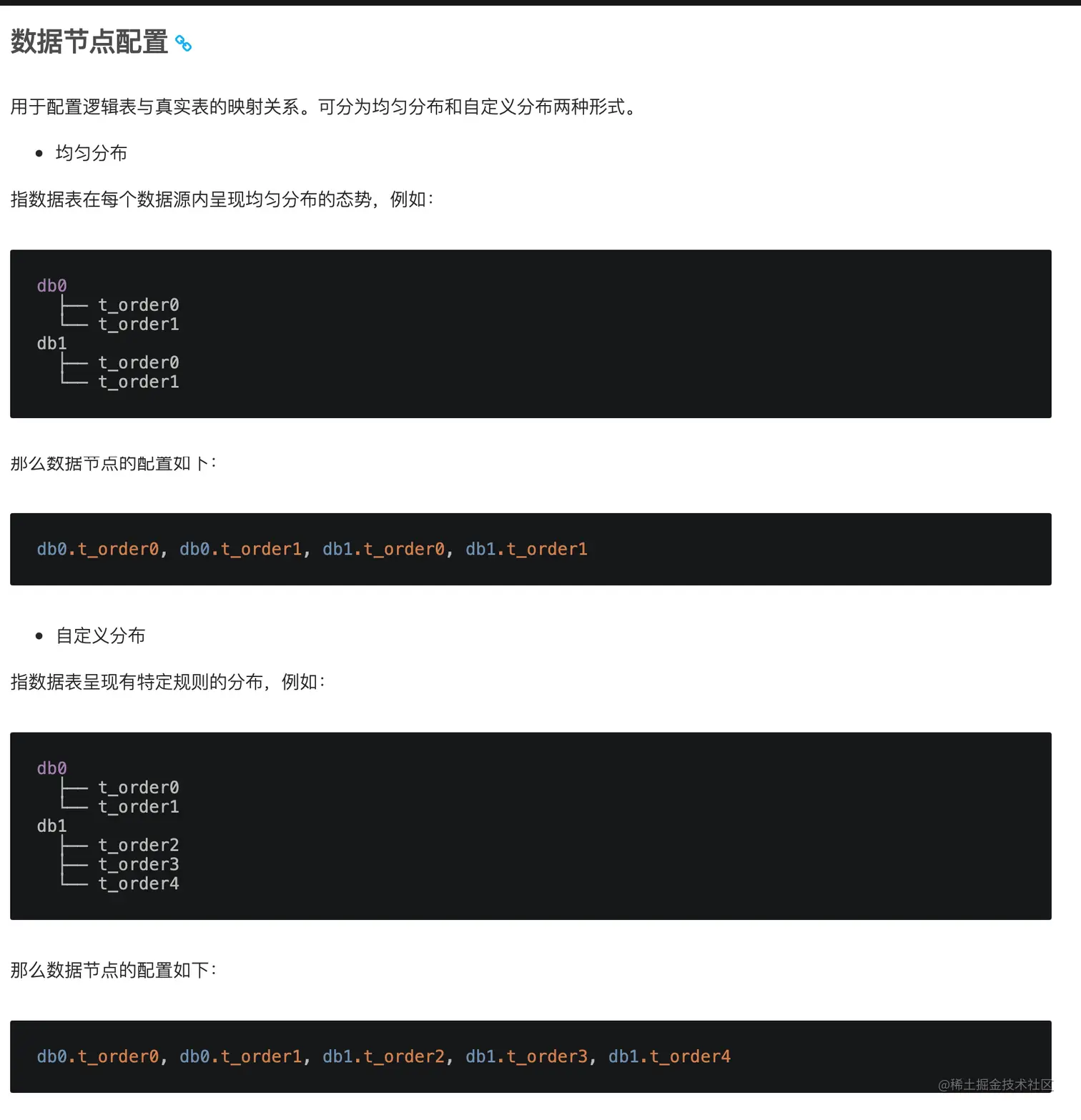

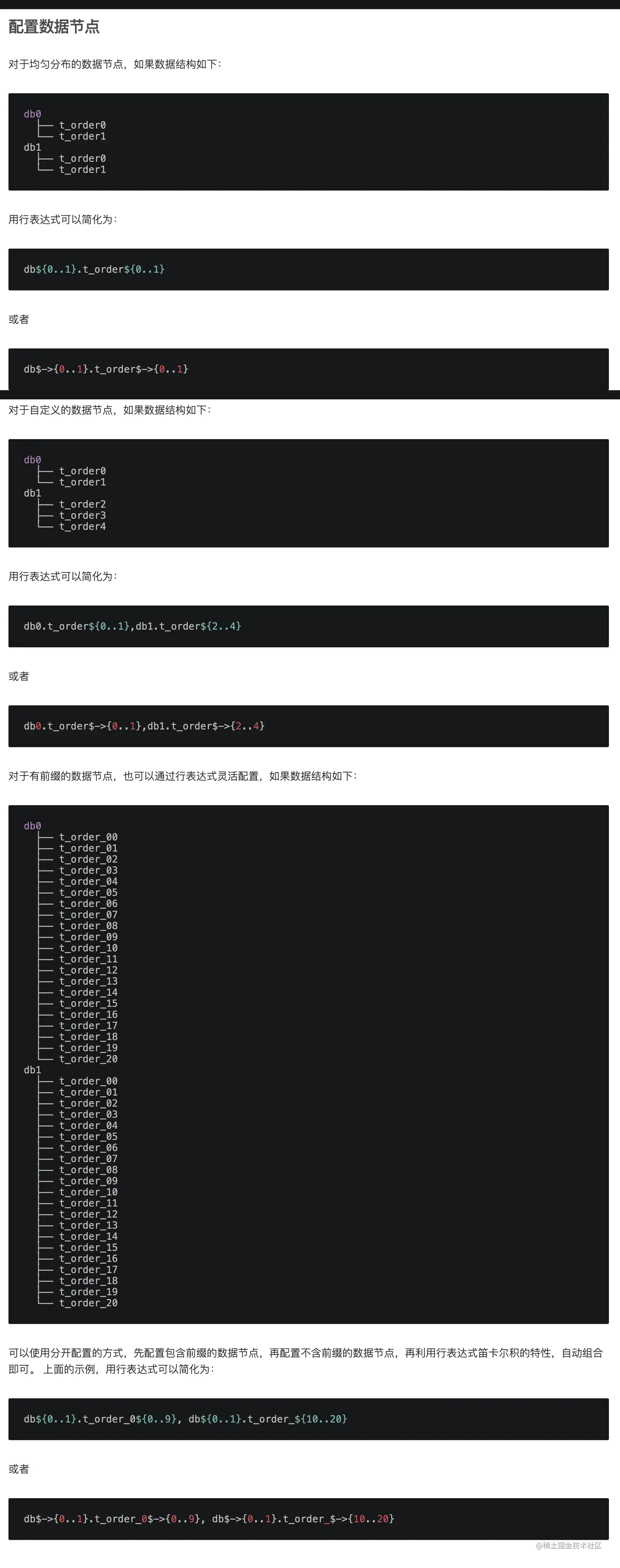

配置数据节点

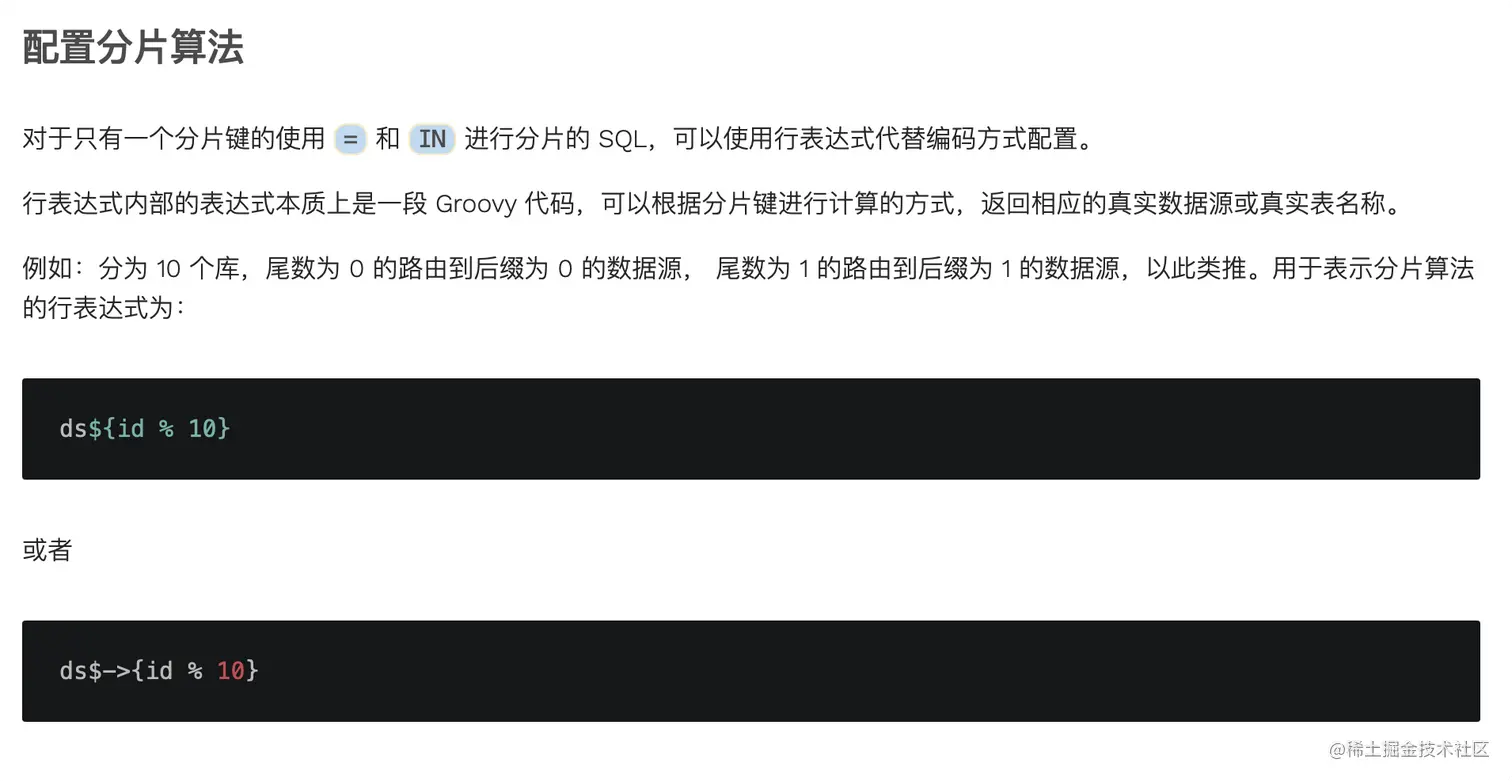

配置分片算法

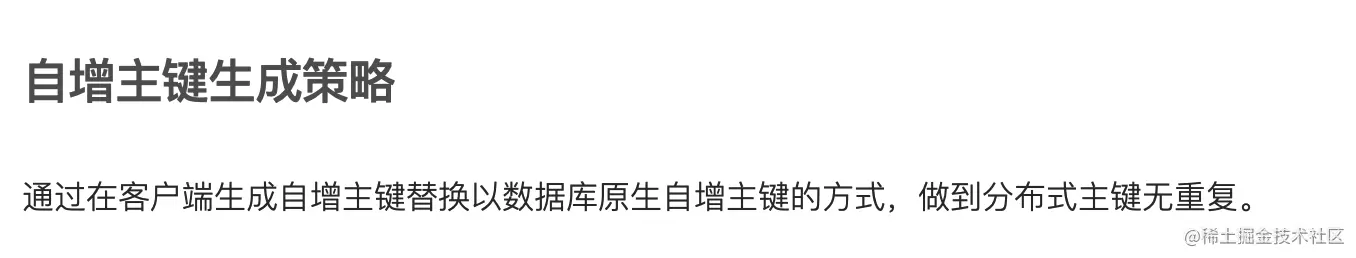

分布式主键

传统数据库软件开发中，主键自动生成技术是基本需求。而各个数据库对于该需求也提供了相应的支持，比如 MySQL 的自增键，Oracle 的自增序列等。 数据分片后，不同数据节点生成全局唯一主键是非常棘手的问题。同一个逻辑表内的不同实际表之间的自增键由于无法互相感知而产生重复主键。 虽然可通过约束自增主键初始值和步长的方式避免碰撞，但需引入额外的运维规则，使解决方案缺乏完整性和可扩展性。

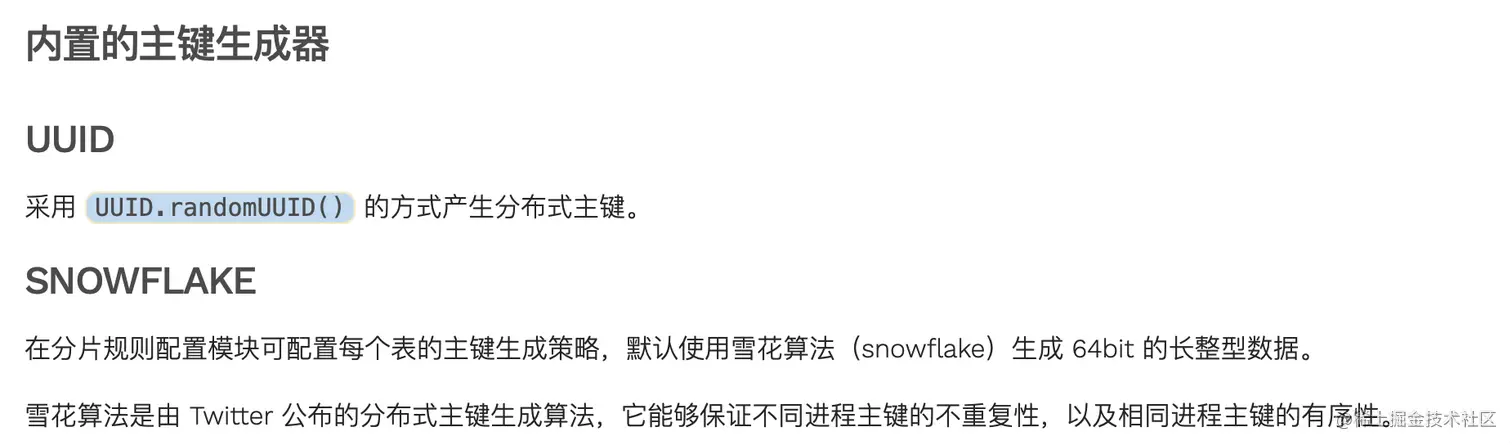

目前有许多第三方解决方案可以完美解决这个问题，如 UUID 等依靠特定算法自生成不重复键，或者通过引入主键生成服务等。为了方便用户使用、满足不同用户不同使用场景的需求， Apache ShardingSphere 不仅提供了内置的分布式主键生成器，例如 UUID、SNOWFLAKE，还抽离出分布式主键生成器的接口，方便用户自行实现自定义的自增主键生成器。


内核剖析

解析引擎

路由引擎

  • 分片路由
    • 直接路由
    • 标准路由
    • 笛卡尔路由
  • 广播路由
    • 全库表路由
    • 全库路由
    • 全实例路由
    • 单播路由
    • 阻断路由

根据解析上下文匹配数据库和表的分片策略，并生成路由路径。

对于携带分片键的 SQL，根据分片键的不同可以划分为单片路由(分片键的操作符是等号)、多片路由(分片键的操作符是 IN)和范围路由(分片键的操作符是 BETWEEN)。

不携带分片键的 SQL 则采用广播路由。

分片策略通常可以采用由数据库内置或由用户方配置。 数据库内置的方案较为简单，内置的分片策略大致可分为尾数取模、哈希、范围、标签、时间等。 由用户方配置的分片策略则更加灵活，可以根据使用方需求定制复合分片策略。 如果配合数据自动迁移来使用，可以做到无需用户关注分片策略，自动由数据库中间层分片和平衡数据即可，进而做到使分布式数据库具有的弹性伸缩的能力。 在 ShardingSphere 的线路规划中，弹性伸缩将于 4.x 开启。

改写引擎

执行引擎

归并引擎

分布式事务

ShardingJDBC分库分表

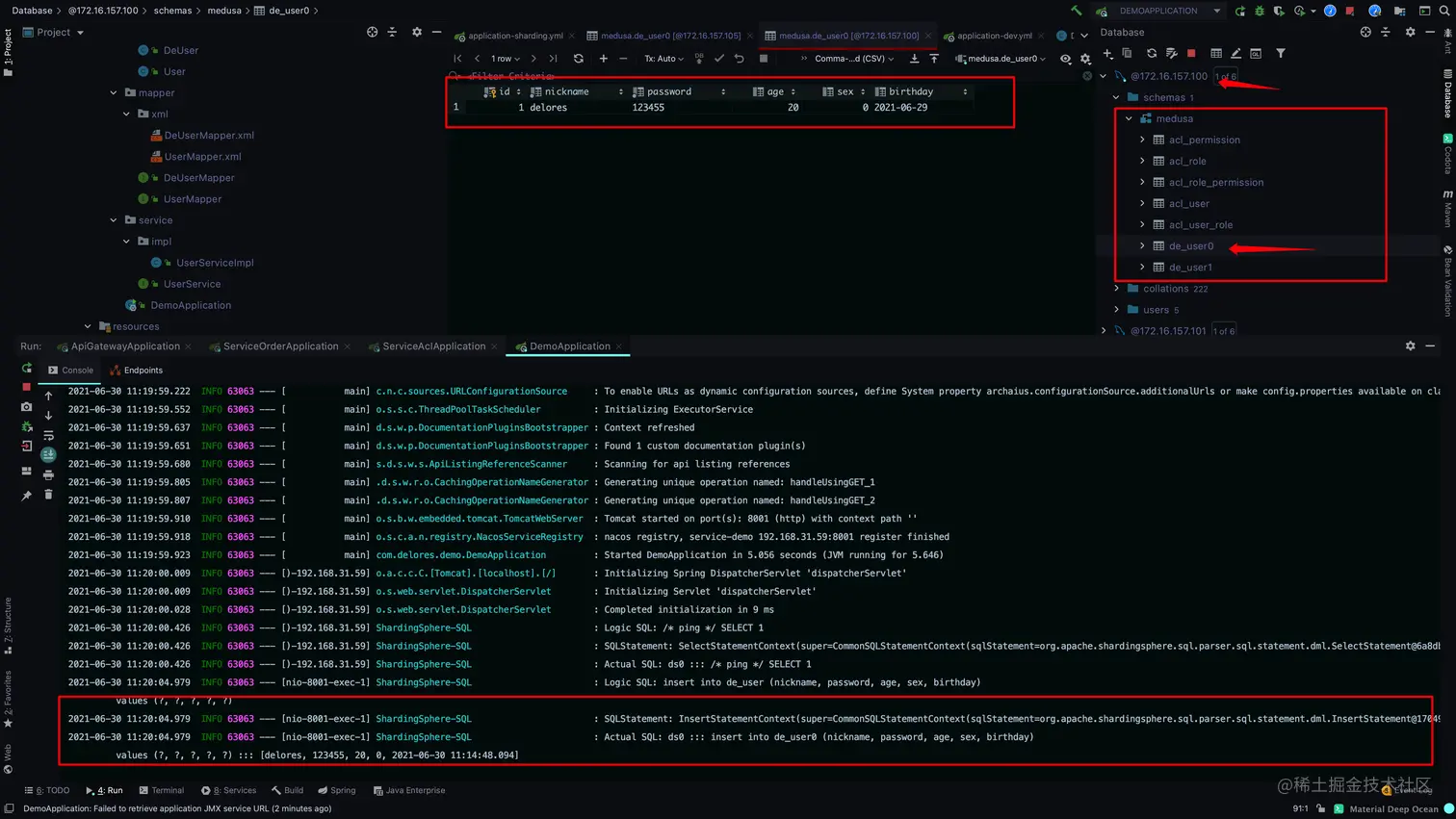

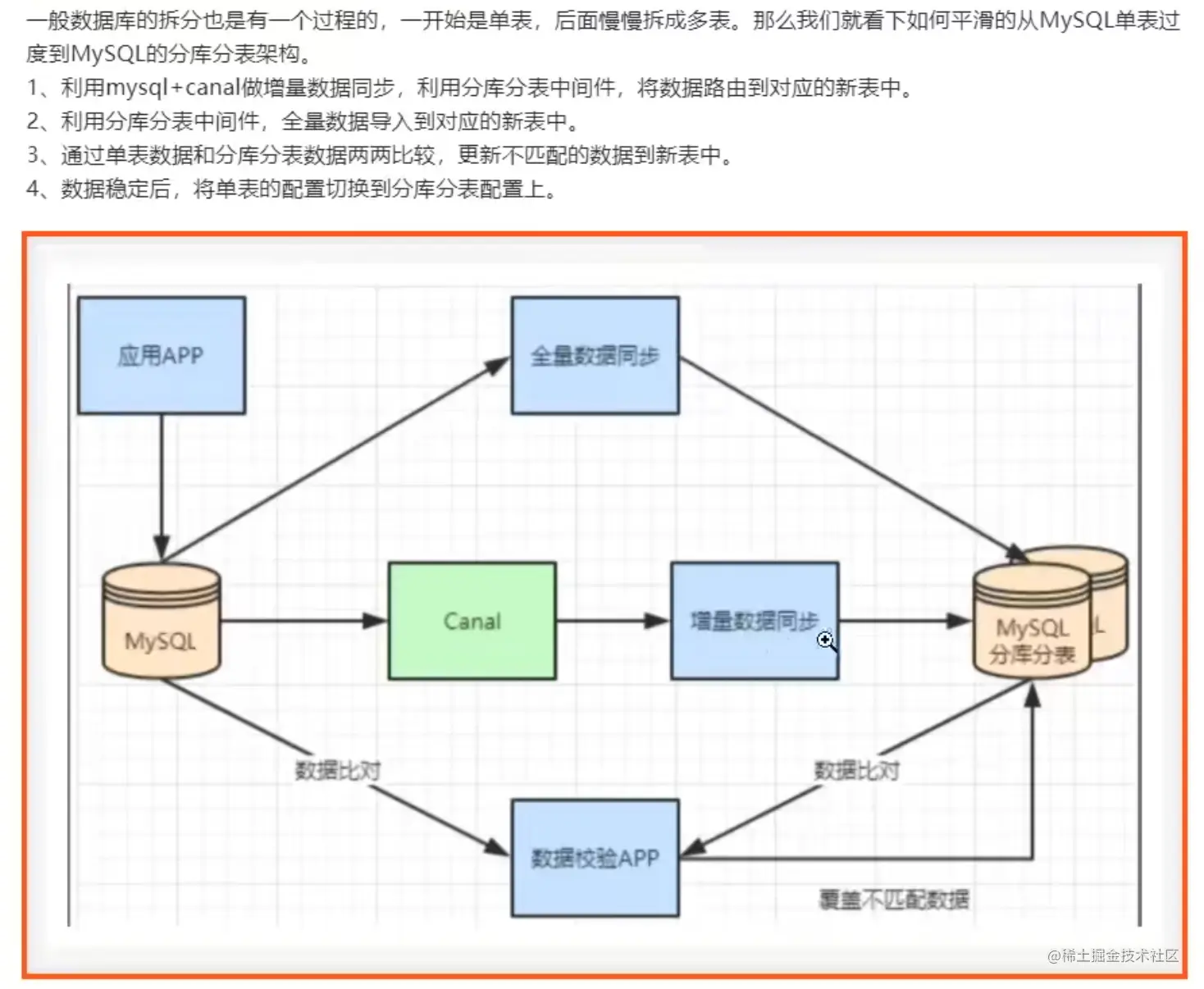

不停机分库分表数据迁移
