OC类的原理之cache分析

• 前面两篇文章分析了类的结构和数据存储，在类的结构中还有一个非常重要的变量cache，这就是类的缓存。
• 这里可能会有一些疑问：
  • cache的作用是什么？
  • cache在底层是如何处理的？
• 带着这些疑问，我们一起分析下cache的底层实现

​

cache的结构

• objc_class定义：

struct objc_class : objc_object {
    // Class ISA;
    Class superclass;
    cache_t cache;             // formerly cache pointer and vtable
    class_data_bits_t bits;
}

• 从objc_class定义可以看出，cache为cache_t类型，cache_t的定义：

struct cache_t {
private:
    explicit_atomic<uintptr_t> _bucketsAndMaybeMask;
    union {
        struct {
            explicit_atomic<mask_t>    _maybeMask;
#if __LP64__
            uint16_t                   _flags;
#endif
            uint16_t                   _occupied;
        };
        explicit_atomic<preopt_cache_t *> _originalPreoptCache;
    };
};

LLDB查看cache数据

• LGPerson定义：(本文源码地址)

@interface LGPerson : NSObject
- (void)say1;
- (void)say2;
- (void)say3;
- (void)say4;
- (void)say5;
- (void)say6;
- (void)say7;
@end

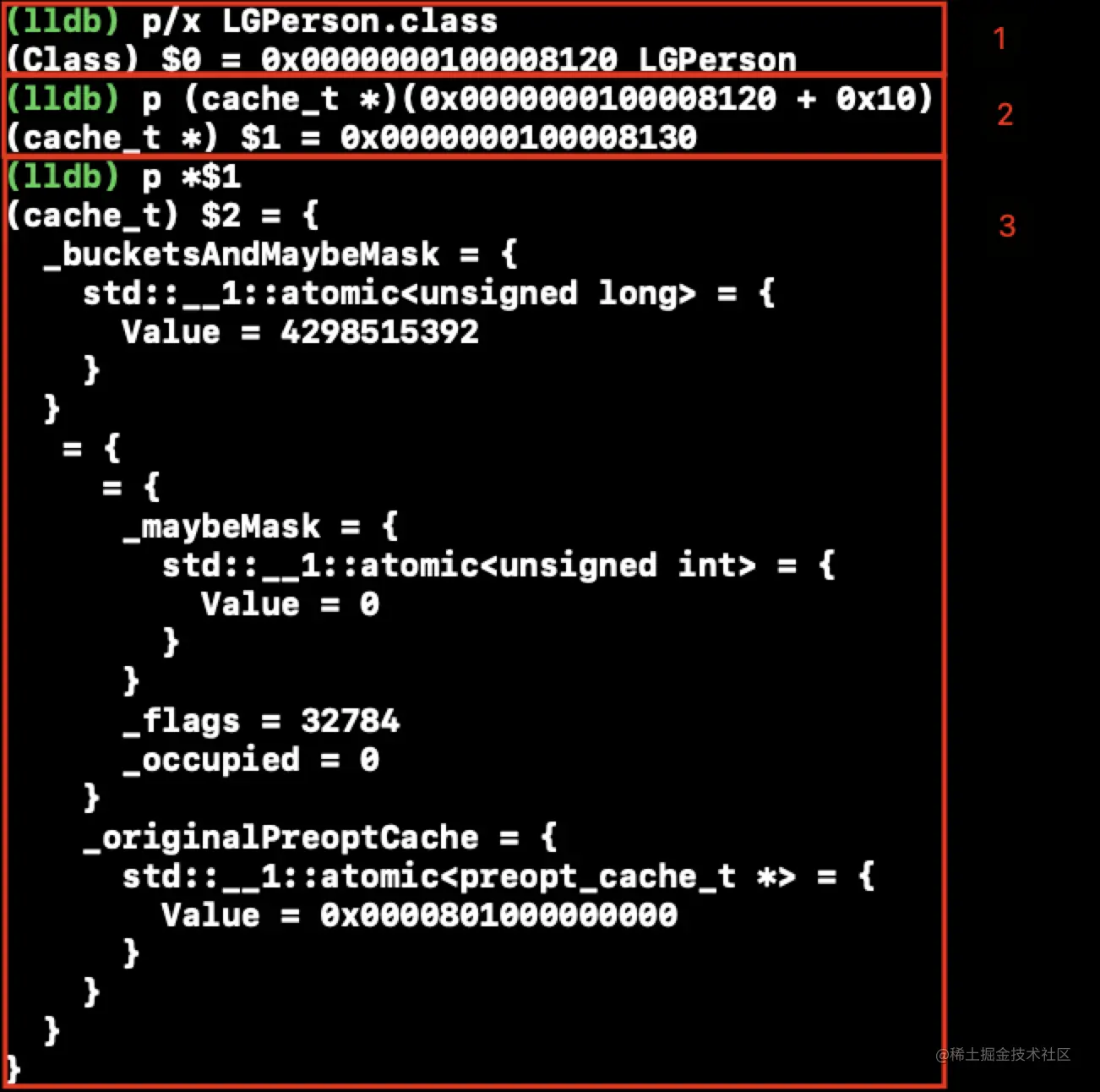

• 通过LLDB查看cache

• 打印LGPerson类的内存地址
• 打印cache内存的首地址
  • 从objc_class的定义可以看出，cache是cache_t类型
  • cache在结构体objc_class中偏移16字节
  • 因此可以通过LGPerson类的内存地址+0x10得到cache的首地址
• 查看cache内存中存储的数据

​

调用方法看cache数据变化

• 调用方法：[p say1];

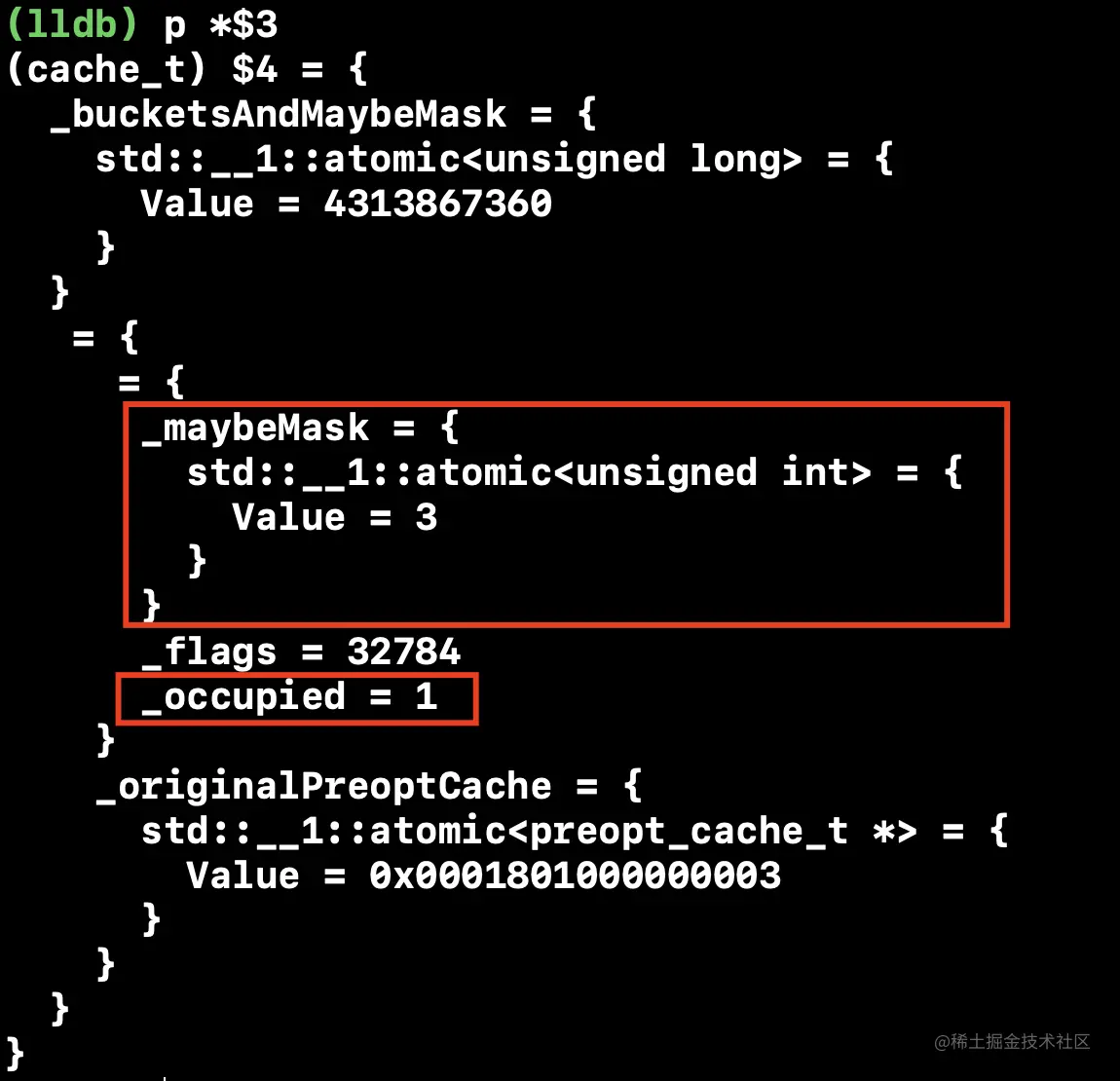

• 通过p *$1再次查看cache中的数据，发现_maybeMask和_occupied的值都发生了变化
• 思考：
  • _maybeMask和_occupied是什么？
  • _maybeMask和_occupied的值是什么时候发生变化的？

​

cache的insert分析

• 在cache_t的定义中，可以看到有个insert方法，猜测可能是插入数据，具体定义：

#if __arm__  ||  __x86_64__  ||  __i386__
	#define CACHE_END_MARKER 1
#elif __arm64__ && !__LP64__
	#define CACHE_END_MARKER 0
#elif __arm64__ && __LP64__
	#define CACHE_END_MARKER 0
	#define CACHE_ALLOW_FULL_UTILIZATION 1
#else
	#error unknown architecture
#endif

void cache_t::insert(SEL sel, IMP imp, id receiver)
{
    // ...
    // Use the cache as-is if until we exceed our expected fill ratio.
    mask_t newOccupied = occupied() + 1;
    unsigned oldCapacity = capacity(), capacity = oldCapacity;
    if (slowpath(isConstantEmptyCache())) {
        // Cache is read-only. Replace it.
        if (!capacity) capacity = INIT_CACHE_SIZE;
        reallocate(oldCapacity, capacity, /* freeOld */false);
    }
    else if (fastpath(newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity))) {
        // Cache is less than 3/4 or 7/8 full. Use it as-is.
    }
#if CACHE_ALLOW_FULL_UTILIZATION
    else if (capacity <= FULL_UTILIZATION_CACHE_SIZE && newOccupied + CACHE_END_MARKER <= capacity) {
        // Allow 100% cache utilization for small buckets. Use it as-is.
    }
#endif
    else {
        capacity = capacity ? capacity * 2 : INIT_CACHE_SIZE;
        if (capacity > MAX_CACHE_SIZE) {
            capacity = MAX_CACHE_SIZE;
        }
        reallocate(oldCapacity, capacity, true);
    }

    bucket_t *b = buckets();
    mask_t m = capacity - 1;
    mask_t begin = cache_hash(sel, m);
    mask_t i = begin;

    // Scan for the first unused slot and insert there.
    // There is guaranteed to be an empty slot.
    do {
        if (fastpath(b[i].sel() == 0)) {
            incrementOccupied();
            b[i].set<Atomic, Encoded>(b, sel, imp, cls());
            return;
        }
        if (b[i].sel() == sel) {
            // The entry was added to the cache by some other thread
            // before we grabbed the cacheUpdateLock.
            return;
        }
    } while (fastpath((i = cache_next(i, m)) != begin));

    bad_cache(receiver, (SEL)sel);
#endif // !DEBUG_TASK_THREADS
}

• 从上面的实现可以看出，主要三个重点：
  • 参数
  • 容量
  • 插入

​

观察参数

• 首先可以看到参数为SEL、IMP和id类型
  • SEL为方法编号
  • IMP为方法实现
  • id为消息接收者
• 这里插入的是SEL和IMP数据

​

容量处理

• occupied为当前cache中方法总数，首次进来时，值为0，newOccupied值为1
• capacity为当前cache能存放方法的容量，首次进来时，值为0
• if分支：isConstantEmptyCache的作用是判断缓存内容是否为空，首次进来执行此分支内容
  • 对capacity赋值，这里使用Mac工程调试，赋值INIT_CACHE_SIZE，即为4
    • INIT_CACHE_SIZE = (1 << INIT_CACHE_SIZE_LOG2),
    • INIT_CACHE_SIZE_LOG2 = 2,
  • 调用reallocate重新开辟缓存空间，并清理之前的缓存，即之前缓存的方法会被清理
    • oldCapacity为旧数据占内存的容量，用于清理旧的内存空间
    • capacity为新数据占内存的容量，用于开辟新的内存空间
    • 第三个参数为freeOld，标记是否需要清理旧的内存空间，首次进入传false，旧内存为空，无需清理
• else if分支:newOccupied + CACHE_END_MARKER <= cache_fill_ratio(capacity)
  • newOccupied为occupied+1，即为插入方法后cache的bucktes内存空间中的保存的方法总数
  • CACHE_END_MARKER：这里使用的是Mac工程，为x86_64架构，其值为1
  • cache_fill_ratio(capacity)：返回capacity * 3 / 4
  • 因此这里的判断条件是：插入方法后缓存中存放方法的总数+1小于等于缓存总容量的3/4，即执行此分支
    • 不做任何操作
• CACHE_ALLOW_FULL_UTILIZATION：Mac工程未定义这个值，不执行此分支
• else分支：
  • 计算缓存容量，进行扩容
  • 如果capacity值为0，赋值为INIT_CACHE_SIZE，这里等于4，否则进行原来的2倍扩容
  • 最大容量处理：判断capacity是否超过了最大容量MAX_CACHE_SIZE，如果超过，则赋值为最大容量
  • 调用reallocate重新开辟内存空间

​

插入数据

• 调用buckets()返回bucket_t *类型数据
  • 这里的bucket_t *即为存放bucket_t类型数据的连续内存空间
  • bucket_t是一个结构体，成员为SEL和IMP，这个就是cache中存储的重要数据
  • 上面提到的capacity即为此缓存的容量
• 计算m值，为capacity-1，实际上相当于掩码，用于计算数据插入bucket_t *中的下标
• 获取begin值，即为插入数据的起始位置
  • 通过cache_hash(sel, m)获取起始位置，此函数的分析可参考下面的补充
• 通过do...while循环找到合适的位置，插入数据，具体流程：
  • 首先i为上面获取到的起始位置begin
  • 执行do代码块
    • 首先判断bucket_t *的下标为i的位置是否存储了数据
      • 如果未存储，调用incrementOccupied();，即记录缓存方法的总数加1，并调用bucket_t::set保存SEL和IMP
      • 如果有存储数据，继续执行
    • 判断下标为i的位置存储的数据和要插入的数据是否相等
      • 如果相等，直接返回
      • 如果不相等，继续执行
  • 进行while条件判断：
    • 通过cache_next获取下一个下标位置，并赋值给i
    • 判断i是否与起始位置begin相等
      • 如果不相等，继续执行do代码块
      • 如果相等，跳出do...while循环，执行下面代码
• 如果没有找到合适的位置插入数据，就会进入错误处理

补充：insert流程重点函数分析

occupied()分析

• insert中首先调用了occupied()，具体定义：

mask_t cache_t::occupied() const
{
    return _occupied;
}

• 这里直接返回了_occupied的值

​

capacity()分析

• insert中首先调用了capacity()，具体定义：

unsigned cache_t::capacity() const
{
    return mask() ? mask()+1 : 0;
}

• 这里又调用了mask()，具体定义：

mask_t cache_t::mask() const
{
    return _maybeMask.load(memory_order_relaxed);
}

• 这里的作用是从内存中读取_maybeMask的值
• 从上面的LLDB调试可以看出，调用方法前，_maybeMask的值为0，因此这里capacity()的值为0

​

reallocate()分析

• 接下来会调用reallocate重开开辟空间，具体定义：

void cache_t::reallocate(mask_t oldCapacity, mask_t newCapacity, bool freeOld)
{
    bucket_t *oldBuckets = buckets();
    bucket_t *newBuckets = allocateBuckets(newCapacity);

    // Cache's old contents are not propagated.
    // This is thought to save cache memory at the cost of extra cache fills.
    // fixme re-measure this

    ASSERT(newCapacity > 0);
    ASSERT((uintptr_t)(mask_t)(newCapacity-1) == newCapacity-1);

    setBucketsAndMask(newBuckets, newCapacity - 1);

    if (freeOld) {
        collect_free(oldBuckets, oldCapacity);
    }
}

• 作用是：开辟一开新的内存空间，大小为newCapacity
• 调用setBucketsAndMask，保存了_bucketsAndMaybeMask和_maybeMask的值
• 如果freeOld为true，清理旧的缓存数据

buckets()分析

struct bucket_t *cache_t::buckets() const
{
    uintptr_t addr = _bucketsAndMaybeMask.load(memory_order_relaxed);
    return (bucket_t *)(addr & bucketsMask);
}

• 首先读取_bucketsAndMaybeMask的数据
• 然后通过bucketsMask，最终返回bucket_t *类型数据
• 这个实际上就是存放bucket_t类型数据的连续存储空间

​

bucket_t分析(重要)

struct bucket_t {
    explicit_atomic<SEL> _sel;
    explicit_atomic<uintptr_t> _imp;
    // ...
};

• 这里可以清晰看到，bucket_t中保存的就是SEL和IMP
• 注意：这里的IMP取值需要转换一下，在bucket_t::set分析中有介绍

setBucketsAndMask分析

void cache_t::setBucketsAndMask(struct bucket_t *newBuckets, mask_t newMask)
{
    _bucketsAndMaybeMask.store((uintptr_t)newBuckets, memory_order_release);
    _maybeMask.store(newMask, memory_order_release);
    _occupied = 0;
}

• 可以看出，这里保存了_bucketsAndMaybeMask和_maybeMask的值

​

cache_hash分析(重要)

#if defined(__arm64__) && TARGET_OS_IOS && !TARGET_OS_SIMULATOR && !TARGET_OS_MACCATALYST
#define CONFIG_USE_PREOPT_CACHES 1
#else
#define CONFIG_USE_PREOPT_CACHES 0
#endif

typedef unsigned long           uintptr_t;

static inline mask_t cache_hash(SEL sel, mask_t mask)
{
    uintptr_t value = (uintptr_t)sel;
#if CONFIG_USE_PREOPT_CACHES
    value ^= value >> 7;
#endif
    return (mask_t)(value & mask);
}

• 本文调试使用的是Mac工程，即x86_64架构，因此CONFIG_USE_PREOPT_CACHES的值为0
• 将sel转为uintprt_t类型SEL类型占8字节
  • 实际上就是一个内存地址，内存里面存放的值为方法名称字符串
  • 下面LLDB调试，打印$4为bucket_t类型，存放的sel的地址为：0x0000000100003f70

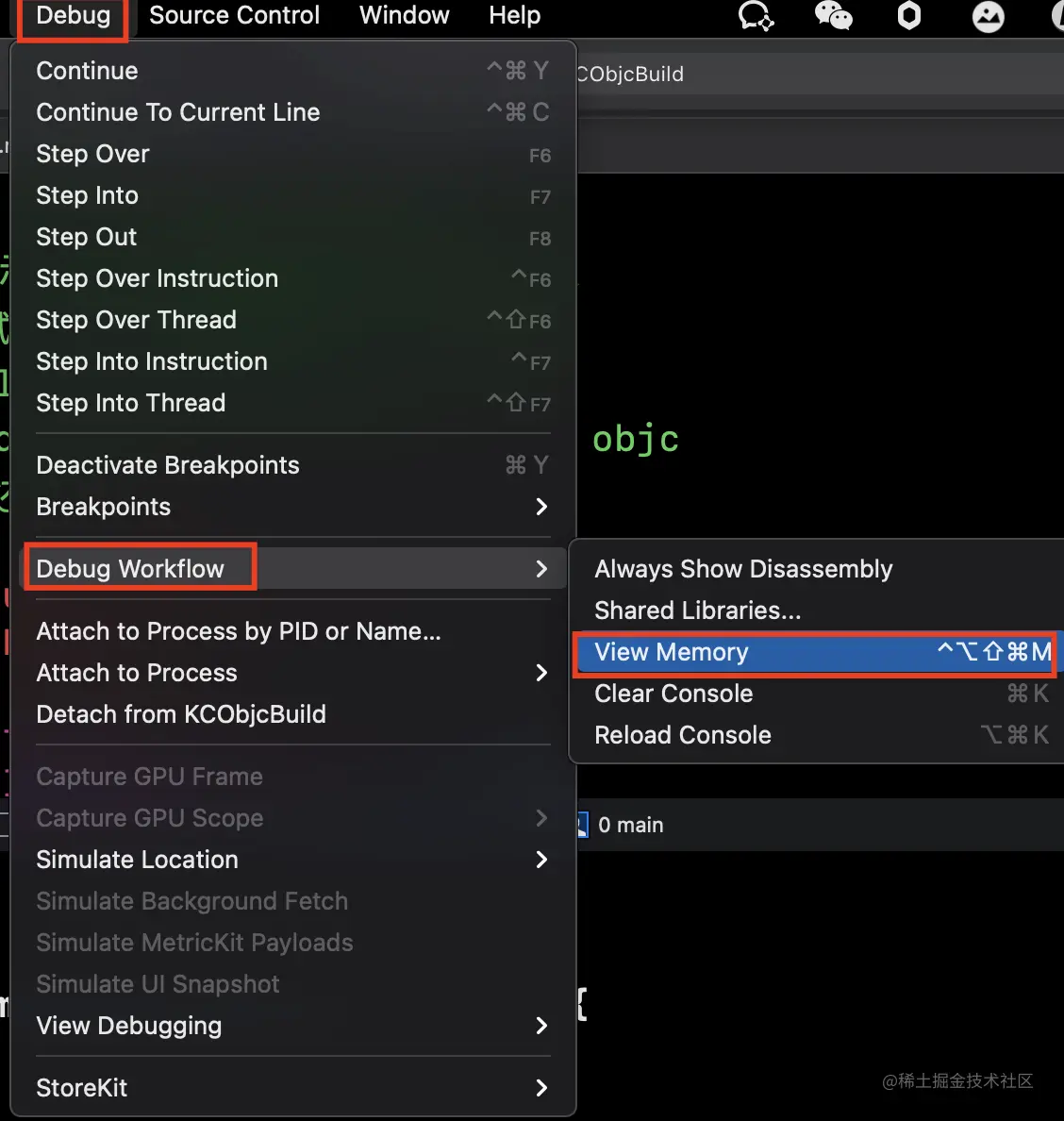

  • 通过菜单栏的Debug -> Debug Workflow -> View Memory，可以查看内存存储的值
  • 可以看到0x0000000100003f70存储的就是sel对应的值say1

• 对value进行mask，即相当于取余操作
  • 这里的mask即为insert流程计算的m值，即为缓存容量capacity的值减1
    • 假设capacity的值为4，则mask为3
    • 则mask的二进制形式：0b00000000000000000000000000000011
    • value和mask进行与操作，即保留value的最后两位数据，其他位清0
    • 所以value的最小值为0，最大值为3，即相当于对value除4取余操作
    • 这里直接进行位运算比取余运算效率更高
• 总结：cache_hash的作用就是使用sel的内存地址和缓存总容量-1的值进行&计算缓存数据的起始位置

incrementOccupied()分析

void cache_t::incrementOccupied()
{
    _occupied++;
}

• 此方法的作用就是对_occupied进行+1操作，从insert的流程分析可以知道，_occupied即为当前缓存中存储的方法总数

​

bucket_t::set分析(重要)

• 这里调试使用的是Mac工程，x86_64架构，其他架构实现方式类似

template<Atomicity atomicity, IMPEncoding impEncoding>
void bucket_t::set(bucket_t *base, SEL newSel, IMP newImp, Class cls)
{
    // ...
    uintptr_t newIMP = (impEncoding == Encoded
                        ? encodeImp(base, newImp, newSel, cls)
                        : (uintptr_t)newImp);
	// ...
    _imp.store(newIMP, memory_order_relaxed);
    // ...
    _sel.store(newSel, memory_order_relaxed);
    // ...
}

uintptr_t encodeImp(UNUSED_WITHOUT_PTRAUTH bucket_t *base, IMP newImp, UNUSED_WITHOUT_PTRAUTH SEL newSel, Class cls) const {
        if (!newImp) return 0;
#if CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_PTRAUTH
        return (uintptr_t)
            ptrauth_auth_and_resign(newImp,
                                    ptrauth_key_function_pointer, 0,
                                    ptrauth_key_process_dependent_code,
                                    modifierForSEL(base, newSel, cls));
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_ISA_XOR
        return (uintptr_t)newImp ^ (uintptr_t)cls;
#elif CACHE_IMP_ENCODING == CACHE_IMP_ENCODING_NONE
        return (uintptr_t)newImp;
#else
#error Unknown method cache IMP encoding.
#endif
}

#if __PTRAUTH_INTRINSICS__
// Always use ptrauth when it's supported.
#define CACHE_IMP_ENCODING CACHE_IMP_ENCODING_PTRAUTH
#elif defined(__arm__)
// 32-bit ARM uses no encoding.
#define CACHE_IMP_ENCODING CACHE_IMP_ENCODING_NONE
#else
// Everything else uses ISA ^ IMP.
#define CACHE_IMP_ENCODING CACHE_IMP_ENCODING_ISA_XOR
#endif

• 存储数据时调用：b[i].set<Atomic, Encoded>(b, sel, imp, cls());
• 可以看出这里传入的impEncoding的值为Encoded
• 因此会执行encodeImp(base, newImp, newSel, cls)
  • 从CACHE_IMP_ENCODING的宏定义可以看出，这里的值为CACHE_IMP_ENCODING_ISA_XOR
    • __PTRAUTH_INTRINSICS__：开启了指针身份验证(iPhone X系列以后的真机)，使用CACHE_IMP_ENCODING_PTRAUTH
    • __arm__：arm架构，使用CACHE_IMP_ENCODING_NONE
    • 其他：使用CACHE_IMP_ENCODING_NONE
    • 因为调试环境是Mac项目，所以使用CACHE_IMP_ENCODING_ISA_XOR
  • 因此，这里调用：(uintptr_t)newImp ^ (uintptr_t)cls
  • 即存储的实际上是进行^ (uintptr_t)cls计算后的值
  • 所以，之后取值时需要做同样的^ (uintptr_t)cls操作，才能取到真正的IMP

cache_next分析(重要)

#if __arm__  ||  __x86_64__  ||  __i386__
	#define CACHE_END_MARKER 1
#elif __arm64__ && !__LP64__
	#define CACHE_END_MARKER 0
#elif __arm64__ && __LP64__
	#define CACHE_END_MARKER 0
	#define CACHE_ALLOW_FULL_UTILIZATION 1
#else
	#error unknown architecture
#endif

#if CACHE_END_MARKER
static inline mask_t cache_next(mask_t i, mask_t mask) {
    return (i+1) & mask;
}
#elif __arm64__
static inline mask_t cache_next(mask_t i, mask_t mask) {
    return i ? i-1 : mask;
}
#else

• 本文调试使用的是Mac工程，即x86_64架构，因此CACHE_END_MARKER的值为1
• 从上面实现可以看出：
  • Mac(x86_64)或模拟器(i386)：
    • 执行(i+1) & mask，即向后查找，找到最后再从0开始，直到找到insert中计算的begin起始位置
  • 真机(arm64)：
    • 执行i ? i-1 : mask，即向前查找，找到0后再从最后往前找，直到找到insert中计算的begin起始位置

​

补充：LLDB调试遇到的问题

问题描述

• 在探索cache的过程中，你可能会发现这样的问题：
  • 创建对象后，在代码中调用[p say1]，然后在lldb中打印_maybeMask的值为3

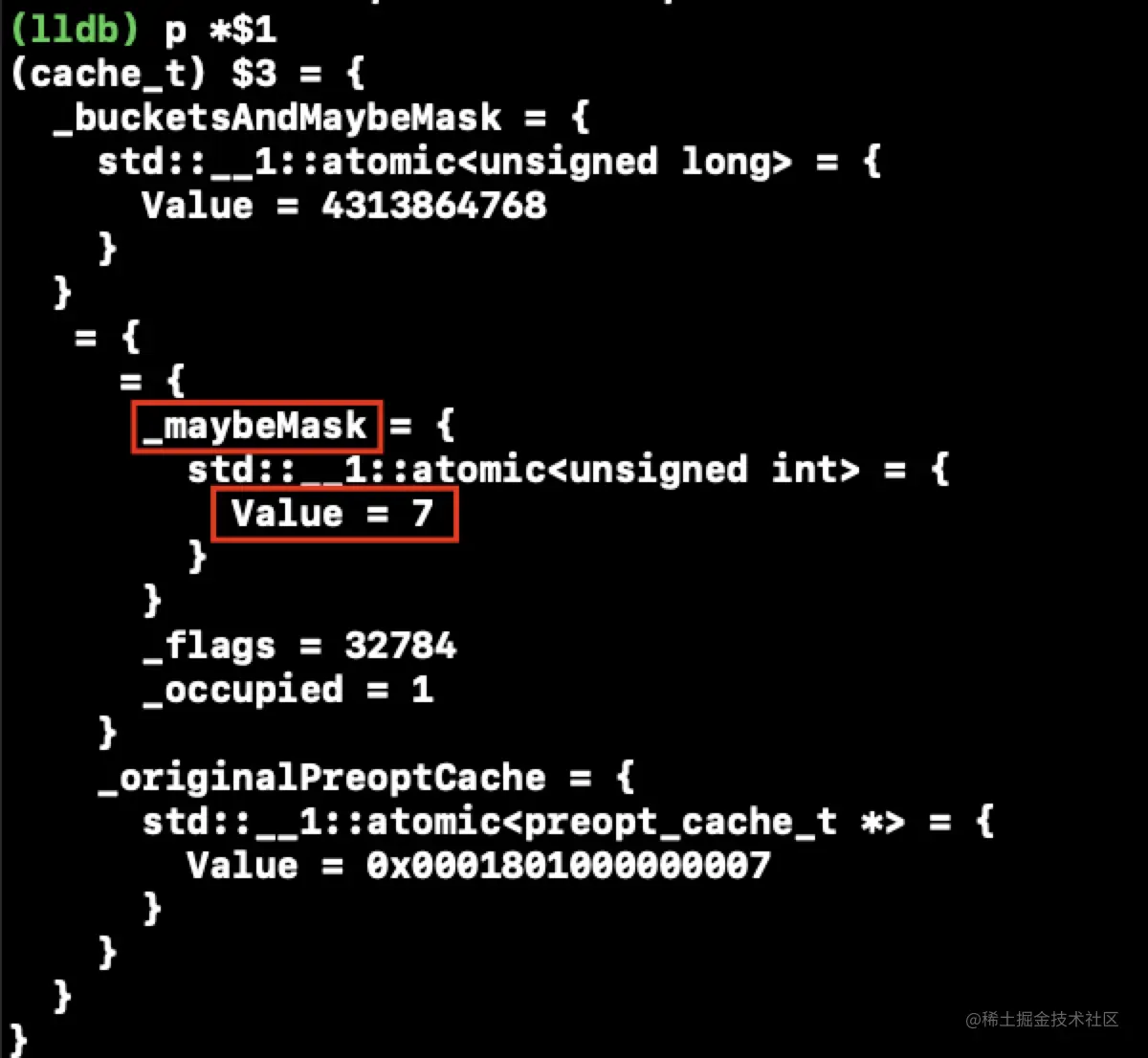

  • 创建对象后，在LLDB中调用[p say1]，然后在打印_maybeMask的值为7
  • 同样都是调用了[p say1]，为什么结果不一样呢？

分析验证

• 从上面的分析过程可以知道，cache中的数据修改是因为调用了insert方法
• 因此我们可以在insert方法中打印日志，查看具体调用了什么方法
• 在insert中添加如下代码

void cache_t::insert(SEL sel, IMP imp, id receiver)
{
    printf("========:%s, %p, %p\n", (char *)sel, imp, receiver);
 	// ...其他代码不变，这里省略
}

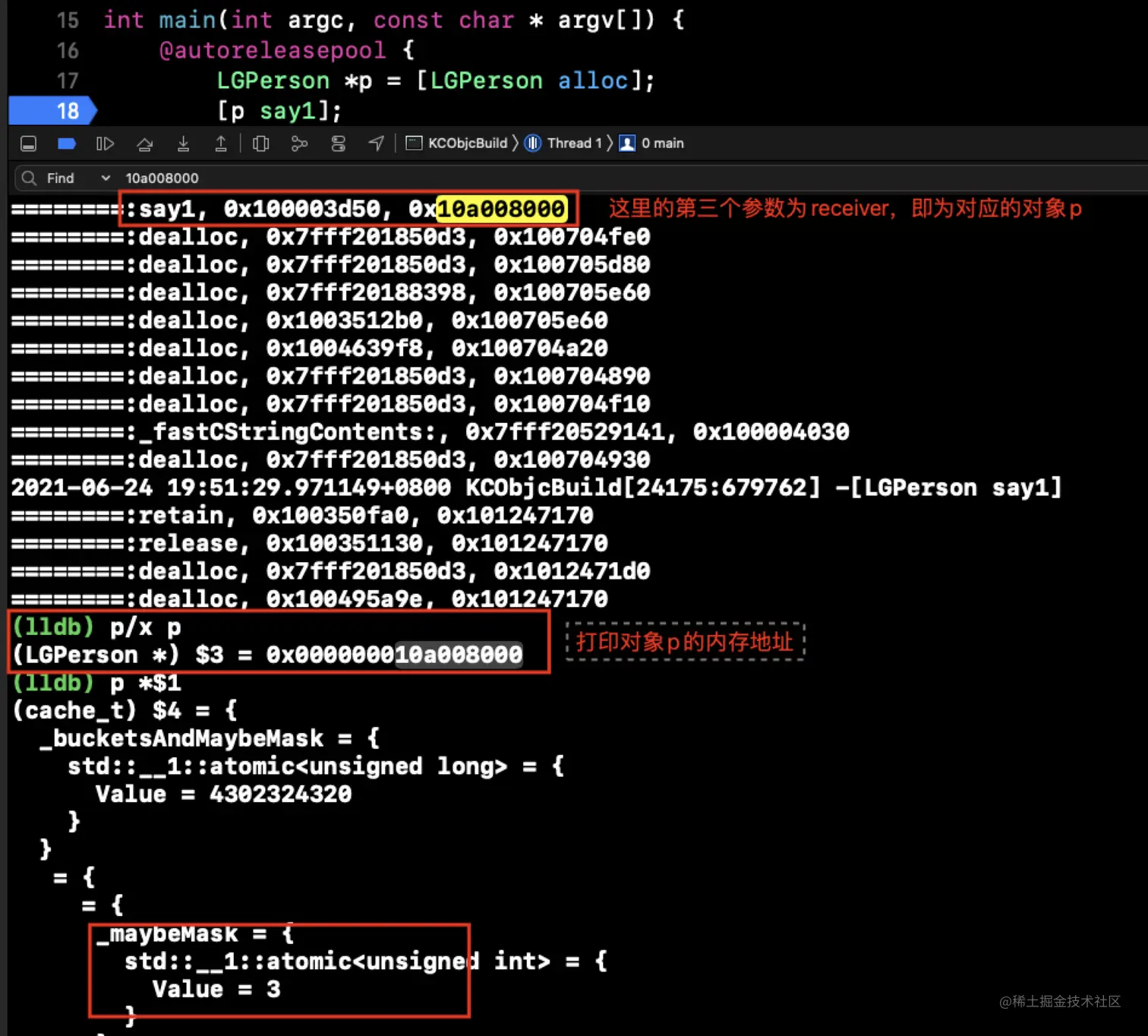

• 代码调用：可以看出，只调用了对象p的say1方法，_maybeMask的值为3

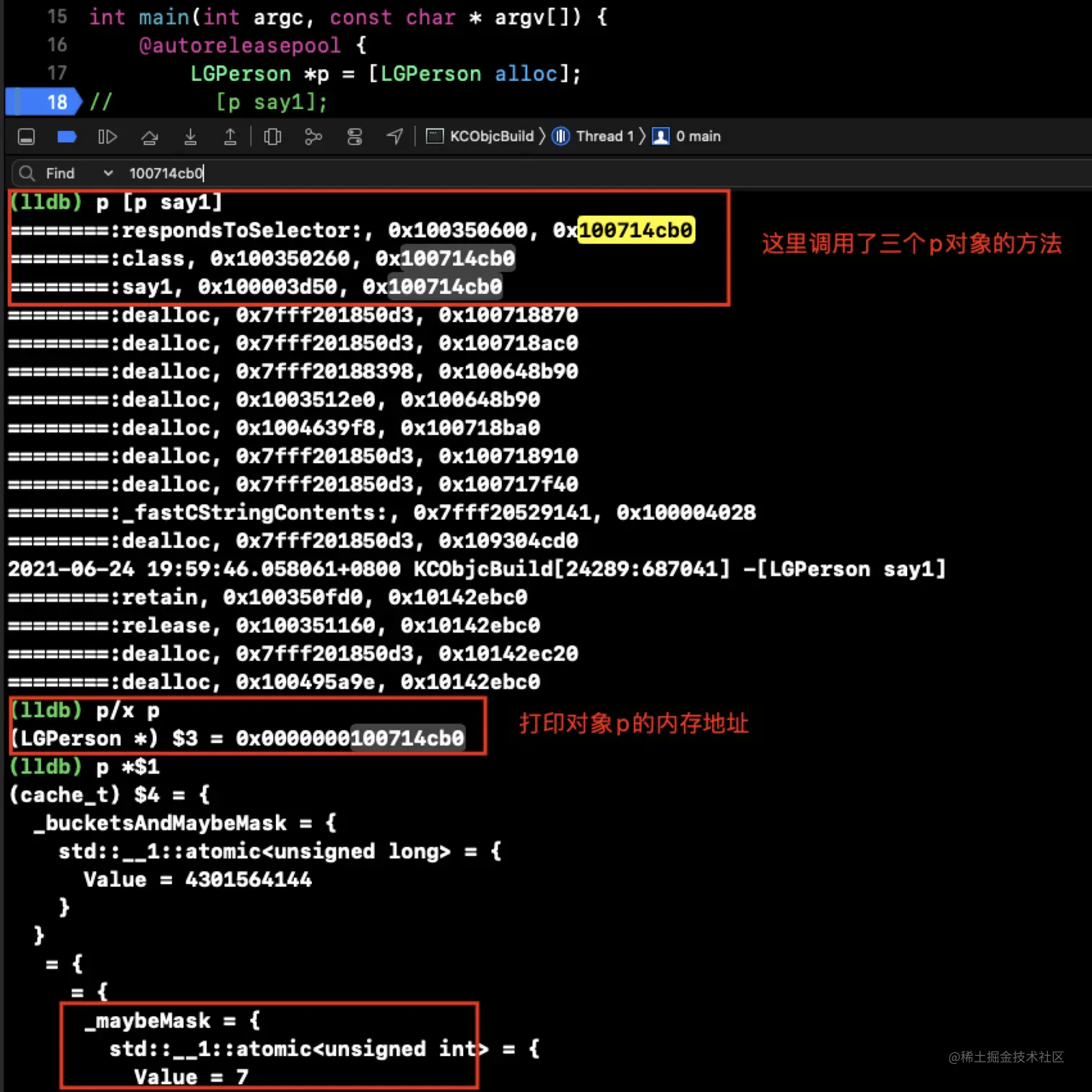

• LLDB调用：可以看出，在调用对象p的say1方法之前，分别调用了对象p的respondsToSelector:和class方法，_maybeMask的值为7

• 结论：
  • 代码调用，只调用了say1方法
  • LLDB调试中调用，在调用say1方法前，分别调用了respondsToSelector:方法和class方法

深入探究

respondsToSelector:方法的调用

• 上面分析了LLDB调试环境中调用方法首先调用了respondsToSelector:方法和class方法，那么为什么会调用这两个方法呢？
• 由于这是在LLDB调试环境中，所以考虑到可以看下lldb源码
• lldb源码可以在llvm源码中找到，可以使用VSCode打开lldb源码

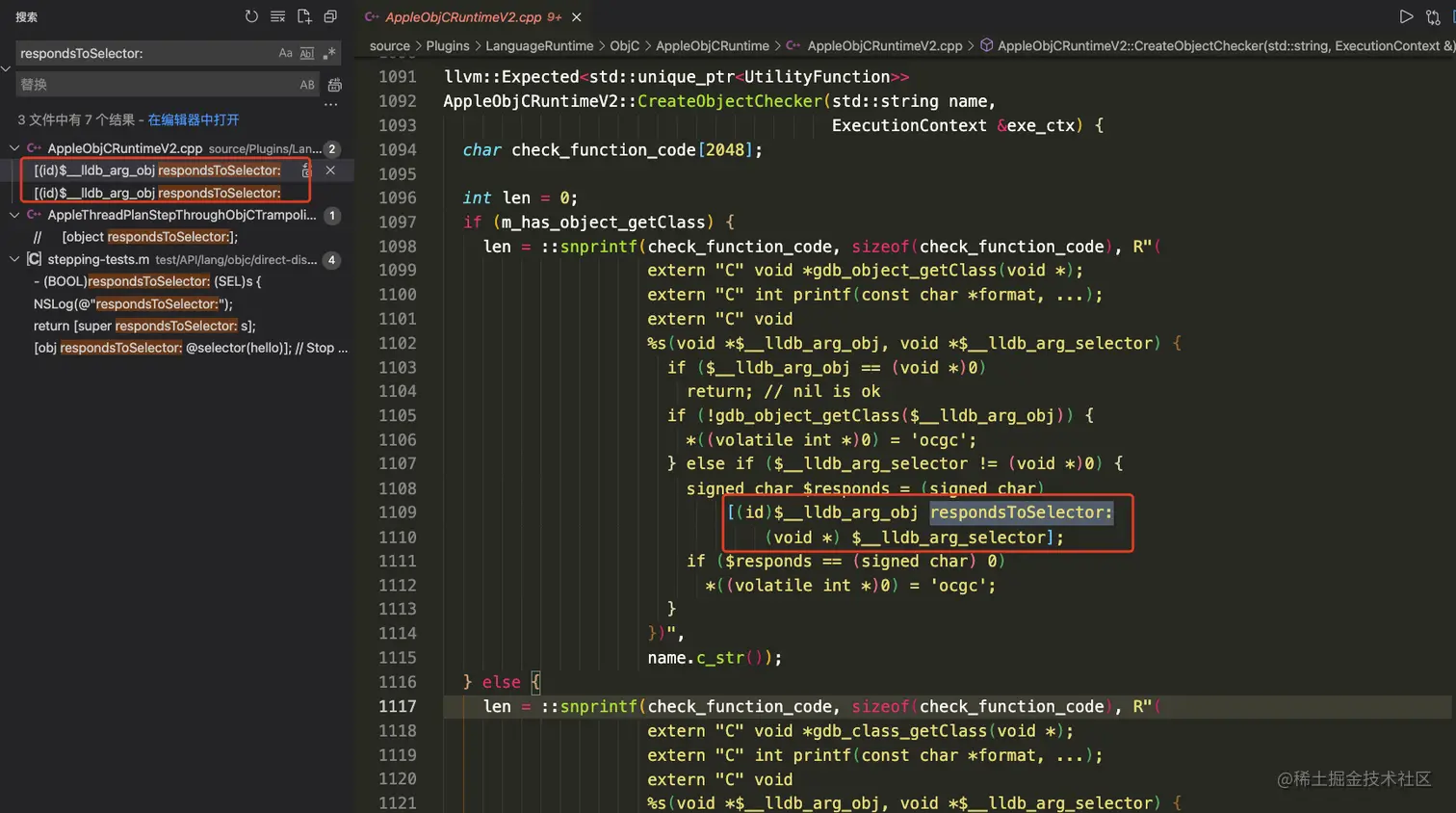

• 在lldb源码中搜索respondsToSelector:

• 主要代码：

if ($__lldb_arg_obj == (void *)0)
 	return; // nil is ok
if (!gdb_object_getClass($__lldb_arg_obj)) {
 	*((volatile int *)0) = 'ocgc';
} else if ($__lldb_arg_selector != (void *)0) {
     signed char $responds = (signed char)
         [(id)$__lldb_arg_obj respondsToSelector:
             (void *) $__lldb_arg_selector];
     if ($responds == (signed char) 0)
       	*((volatile int *)0) = 'ocgc';
}

• 第一个if：判断对象是否为nil，如果是nil则直接返回
• 第二个if：判断对象对应的类是否存在，这里肯定存在，因此执行else if分支
• else if：判断sel是否为nil：
  • 如果不为nil：则调用对象的respondsToSelector:方法，并将sel作为参数传递
  • 如果为nil：什么也不做
• 到这里我们已经看到了respondsToSelector:方法的调用，那么class是什么时候调用的呢？

class方法的调用

• 我们可以看下objc源码中respondsToSelector:方法的实现：(这里调用的是对象方法)

- (BOOL)respondsToSelector:(SEL)sel {
    return class_respondsToSelector_inst(self, sel, [self class]);
}

• 从respondsToSelector:的定义可以看出：
  • 第三个参数调用了[self class]
  • 这里的self即为调用respondsToSelector:的对象，即为调用say1方法的对象p
• 到这里就应该非常明确了为什么会调用respondsToSelector:方法和class方法了

总结

• LLDB调试环境中调用对象方法say1，会先调用respondsToSelector:方法
• 在调用respondsToSelector:的过程中会调用[self class]
• 这两个方法调用完再调用刚开始的对象方法say1
