在上一篇文章中我们通过lldb分析来获取了类的属性和对象方法，却没有找到成员变量和类方法的存储位置；今天我们先来说一下成员变量的问题，既然属性和成员变量的存储没有在一起，那么说明属性和成员变量是不一样的，那么他们有什么区别呢？

成员变量和属性

我们将上一篇文章中的Person类修改如下：

@interface Person : NSObject{
    NSString *nickName;
    NSObject *objc;
}
@property (nonatomic, strong) NSString *name;
@property (nonatomic, copy) NSString *realName;
@property (nonatomic, assign) NSInteger age;
- (void)run;
+ (void)eat;
@end

@implementation Person
- (void)run {

}

+ (void)eat {

}
@end

在Person中存在:

属性:name、realName和age
成员变量:nickName
实例变量:objc，实例变量是一种特殊的成员变量(以对象为类型)
方法:- (void)run和+ (void)eat

我们使用xcrun命令来生成Person的cpp文件类分析一下：

xcrun -sdk iphonesimulator clang -arch arm64 -rewrite-objc Person.m -o Person.cpp

我们在cpp文件中找到类Person实现的地方：

我们可以发现，在cpp文件中所有的属性都被注释掉了，生成对应的带_的成员变量，并且生成了对应的setter和getter方法

属性 = 成员变量 + setter + getter

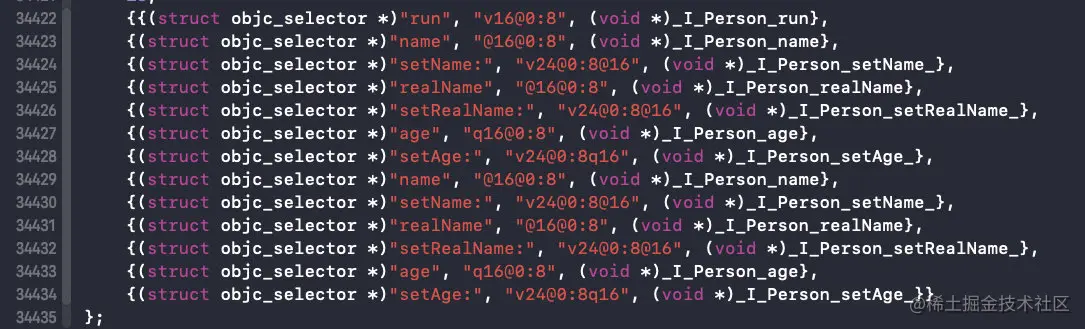

除此之外，我们还在cpp文件中发现类如下代码:

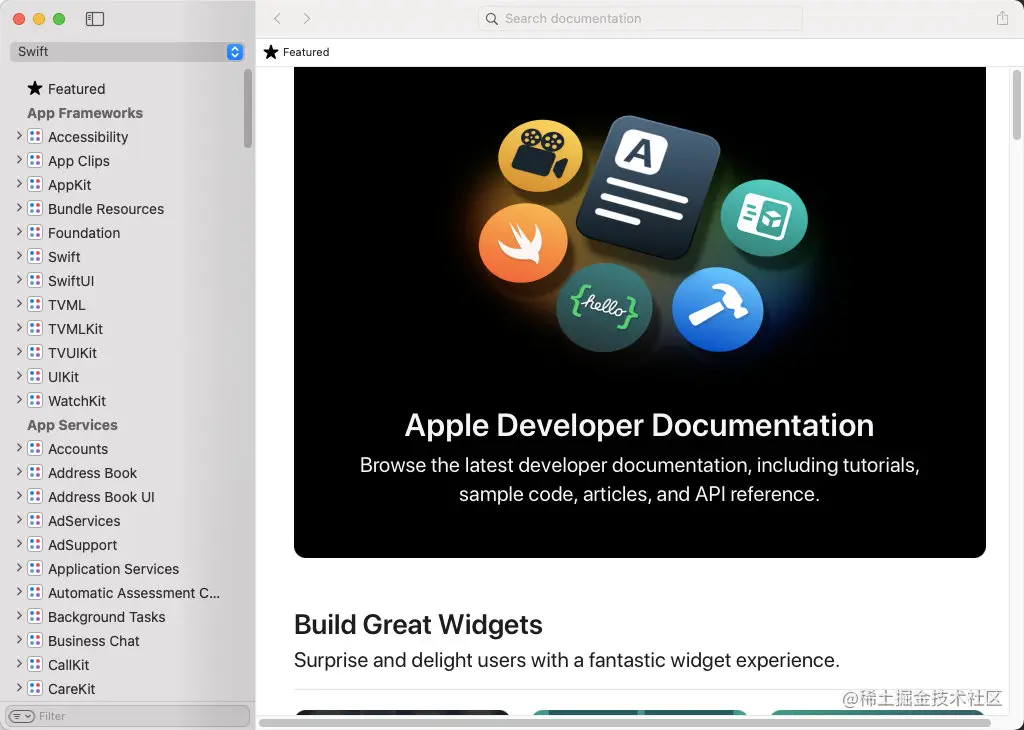

那么v16@0:8和@16@0:8这样的字符串我们称为编码(Apple自带的)，那么这些编码在什么地方呢？我们在工程中使用快捷键command + shift +0打开如下窗口：

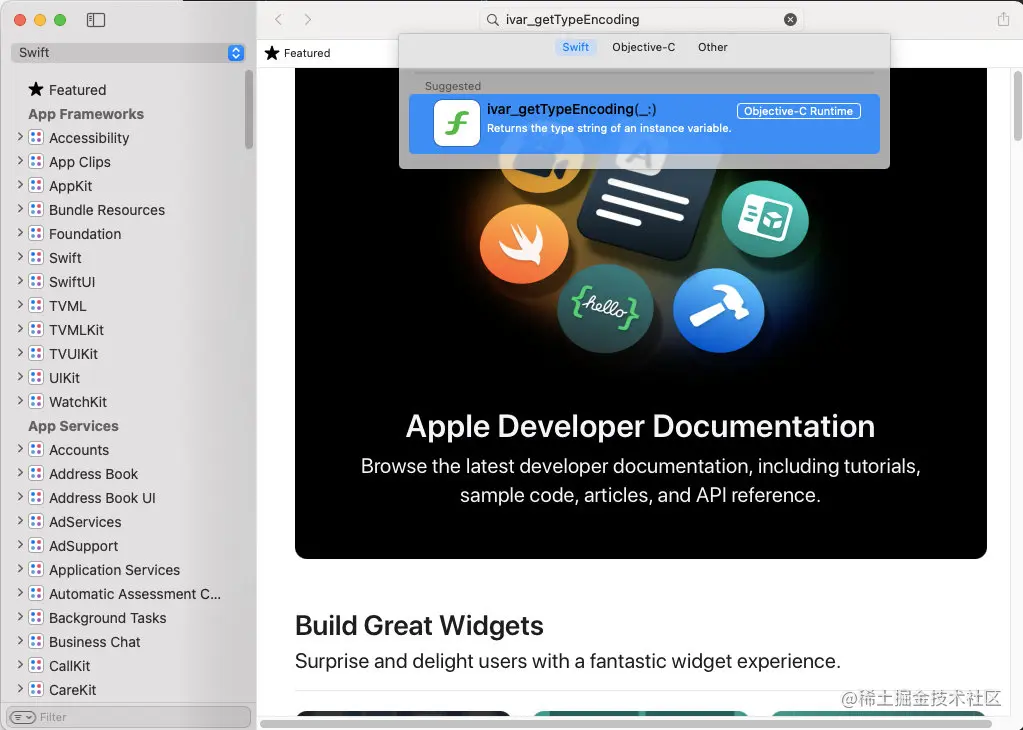

搜索ivar_getTypeEncoding:

打开如图所示链接：

前往网页，查看相关编码信息

以下代码，大家可自行打印输出，查看结果：

NSLog(@"char --> %s",@encode(char));
NSLog(@"int --> %s",@encode(int));
NSLog(@"short --> %s",@encode(short));
NSLog(@"long --> %s",@encode(long));
NSLog(@"long long --> %s",@encode(long long));
NSLog(@"unsigned char --> %s",@encode(unsigned char));
NSLog(@"unsigned int --> %s",@encode(unsigned int));
NSLog(@"unsigned short --> %s",@encode(unsigned short));
NSLog(@"unsigned long --> %s",@encode(unsigned long long));
NSLog(@"float --> %s",@encode(float));
NSLog(@"bool --> %s",@encode(bool));
NSLog(@"void --> %s",@encode(void));
NSLog(@"char * --> %s",@encode(char *));
NSLog(@"id --> %s",@encode(id));
NSLog(@"Class --> %s",@encode(Class));
NSLog(@"SEL --> %s",@encode(SEL));
int array[] = {1,2,3};
NSLog(@"int[] --> %s",@encode(typeof(array)));
typedef struct person{
    char *name;
    int age;
}Person;
NSLog(@"struct --> %s",@encode(Person));

typedef union union_type{
    char *name;
    int a;
}Union;
NSLog(@"union --> %s",@encode(Union));

int a = 2;
int *b = {&a};
NSLog(@"int[] --> %s",@encode(typeof(b)));

接下来我们以@16@0:8为例解释一下编码的含义：

@: 是一个id类型，因为getter方法是有返回值的
16: 整串编码所占用的内存
@: 参数id, id self 默认第一个参数
0: 从0号位置开始
:: 表示SEL，SEL _cmd 默认第二个参数
8: 表示从8号位置开始

还记得我们生成的cpp文件中，getter和setter方法：

static NSString * _Nonnull _I_Person_name(Person * self, SEL _cmd) { return (*(NSString * _Nonnull *)((char *)self + OBJC_IVAR_$_Person$_name)); }
static void _I_Person_setName_(Person * self, SEL _cmd, NSString * _Nonnull name) { (*(NSString * _Nonnull *)((char *)self + OBJC_IVAR_$_Person$_name)) = name; }

static NSString * _Nonnull _I_Person_realName(Person * self, SEL _cmd) { return (*(NSString * _Nonnull *)((char *)self + OBJC_IVAR_$_Person$_realName)); }
extern "C" __declspec(dllimport) void objc_setProperty (id, SEL, long, id, bool, bool);

static void _I_Person_setRealName_(Person * self, SEL _cmd, NSString * _Nonnull realName) { objc_setProperty (self, _cmd, __OFFSETOFIVAR__(struct Person, _realName), (id)realName, 0, 1); }

static NSInteger _I_Person_age(Person * self, SEL _cmd) { return (*(NSInteger *)((char *)self + OBJC_IVAR_$_Person$_age)); }
static void _I_Person_setAge_(Person * self, SEL _cmd, NSInteger age) { (*(NSInteger *)((char *)self + OBJC_IVAR_$_Person$_age)) = age; }

这里面分为了两种赋值方式:

objc_setProperty
((char *)self + OBJC_IVAR_$_Person$_name)) = name 内存平移赋值

接下来我们结合llvm来分析一下这两种赋值方式的区别：

`objc_setProperty`分析

LLVM源码分析

我们知道，setter方法的本质是对内存进行赋值，我们可以给一个类设置任何属性，但是最终底层的代码实现是不变的，那么就需要有一个封装层来动态处理这些属性赋值的过程，objc_setProperty方法我们可以看做是对这个赋值过程进行的一个封装；

一个正常的setter方法我们可以这样理解：对于ivar的setter方法，有一个sel和imp是对应的，那么现在通过一个入口使得sel绑定的imp重定向到了objc_setProperty方法上，这个过程是在编译阶段LLVM完成的;

接下来我们通过LLVM来分析一下objc_setProperty:

LLVM源码下载

我们通过逆向推导的方式来分析objc_setProperty的实现：

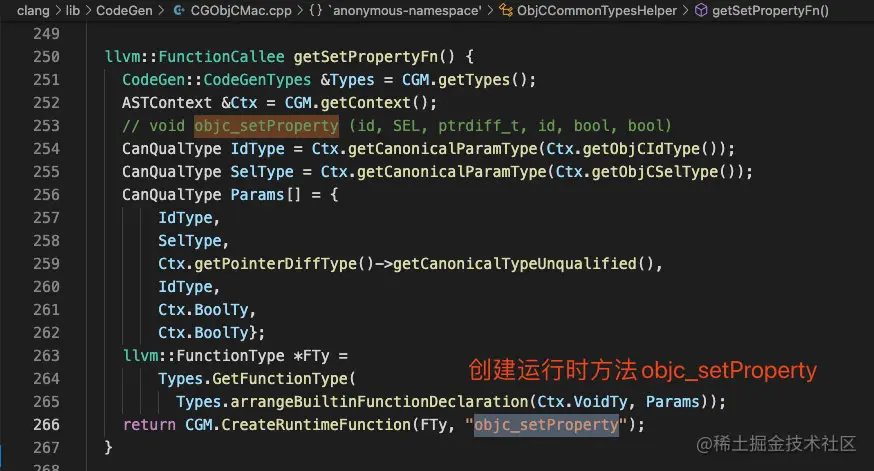

首先，我们可以在LLVM的源码中搜索objc_setProperty，定位到如下代码：

系统在getSetProperty方法中通过CreateRuntimeFunction来创建运行时方法objc_setProperty，那么我们可以继续探索什么地方调用了getSetPropertyFn方法：

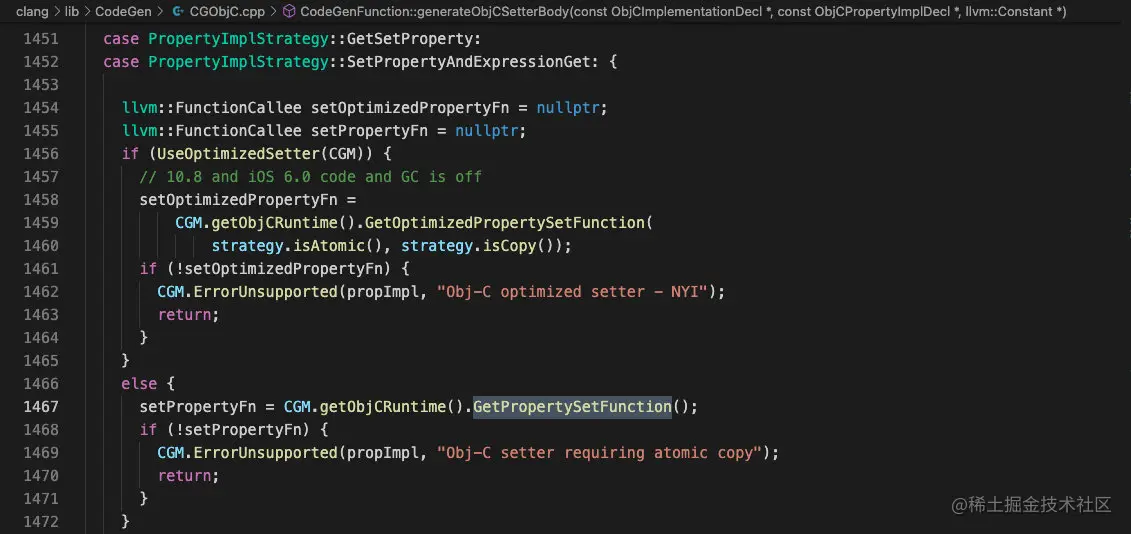

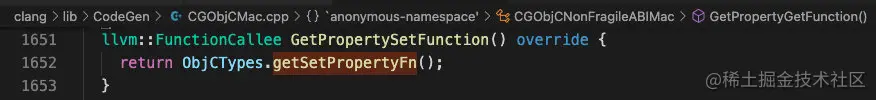

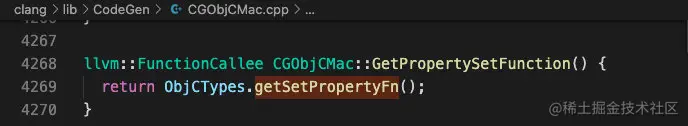

可以看到有两处调用了getSetPropertyFn方法，最终都指向GetPropertySetFunction，我们继续搜索：

这里是创建了一个PropertyImplStrategy类型的strategy，然后根据strategy.getKind()返回的枚举值做不通的处理，那么我们只需要去找到在PropertyImplStrategy中Kind的赋值情况即可：

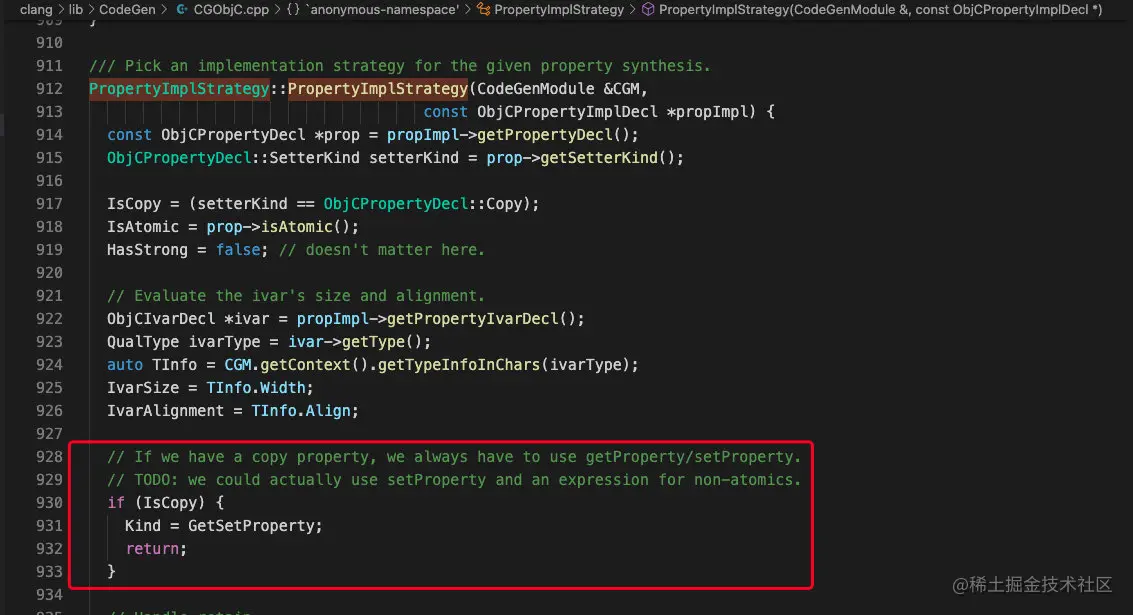

通过搜索PropertyImplStrategy，我们定位到如下代码:

根据上图中红框部分的解释：当有property有copy描述的情况时，会在setter方法中出现objc_setProperty进行赋值的情况出现

验证

我们将Person类进行如下修改:

@interface Person : NSObject{
    NSString *nickName;
    NSObject *objc;
}
@property (nonatomic, strong) NSString *name;
@property (nonatomic, copy) NSString *realName;
@property (atomic, copy) NSString *acRealName;
@property (atomic) NSString *aRealName;
@property (nonatomic, retain) NSString *nrRealName;
@property (atomic, retain) NSString *arRealName;
@property (retain) NSString *rRealName;


@property (nonatomic, assign) NSInteger age;
- (void)run;
+ (void)eat;
@end

@implementation Person
- (void)run {

}

+ (void)eat {

}
@end

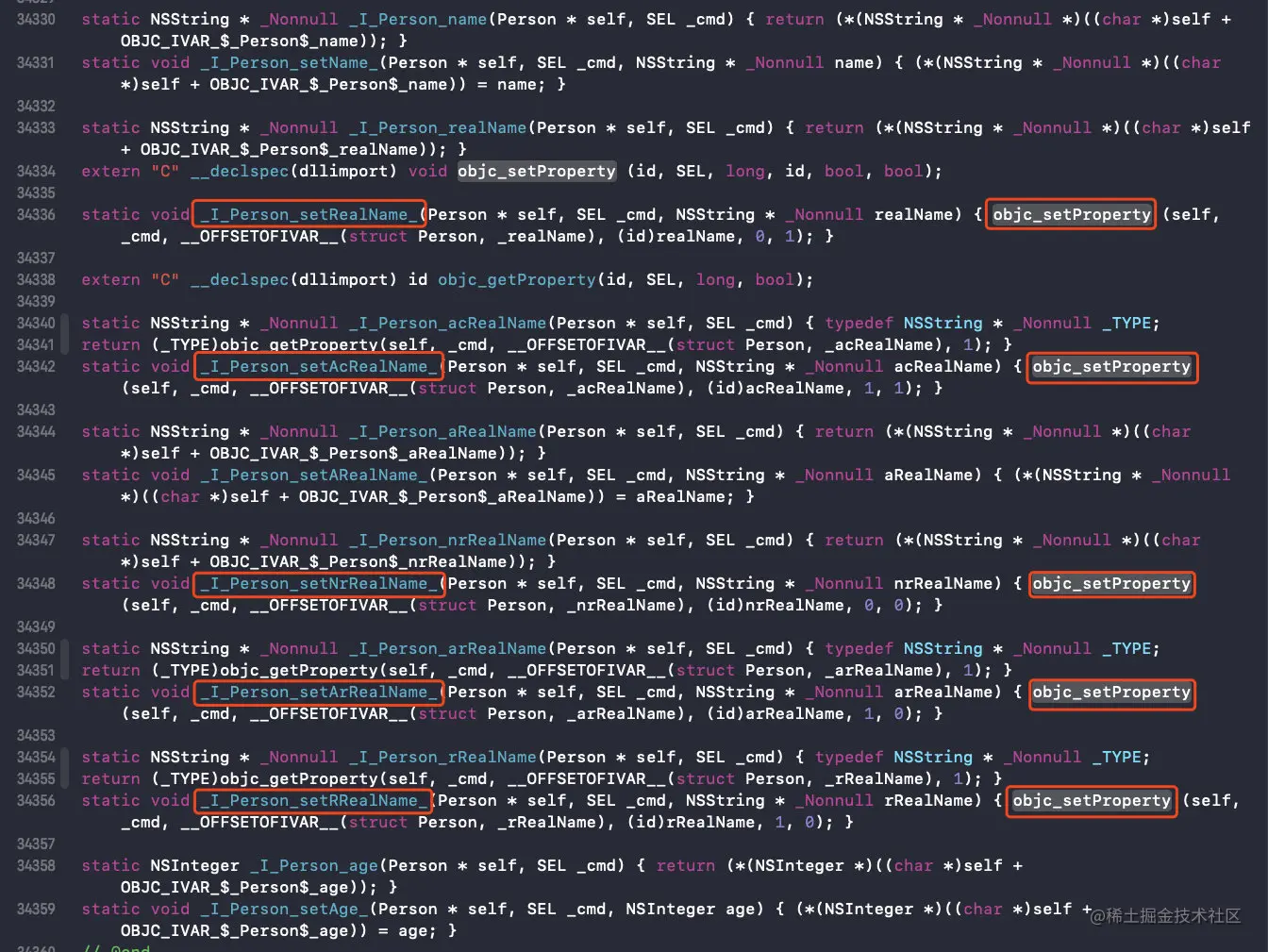

然后使用xcrun命令生成cpp文件如下：

结论

objc_setProperty
- nonatomic和copy修饰的属性，生成的setter方法会调用objc_setProperty
- atomic和copy修饰的属性，生成的setter方法会调用objc_setProperty
- nonatomic和retain修饰的属性，生成的setter方法会调用objc_setProperty
- atomic和retain修饰的属性，生成的setter方法会调用objc_setProperty
- 仅用retain修饰的属性，生成的setter方法会调用objc_setProperty
objc_getProperty
- atomic和copy修饰的属性，生成的getter方法会调用objc_getProperty
- atomic和retain修饰的属性，生成的getter方法会调用objc_getProperty
- 仅用retain修饰的属性，生成的getter方法会调用objc_getProperty

使用copy或者retain修饰的属性，生成的setter方法会调用objc_setProperty

使用copy或者retain且使用非nonatomic修饰的属性，生成的getter方法会调用objc_getProperty

其他均采用内存平移赋值/取值

注意: 此处真机添加objc_getProperty符号断点时，nonatomic, copy修饰的属性也会触发objc_getProperty，猜测Clang和真机运行有差异；

类的成员变量的存储

WWDC 2020中关于runtime的优化分析

WWDC 2020中关于runtime的优化

成员变量的存储分析

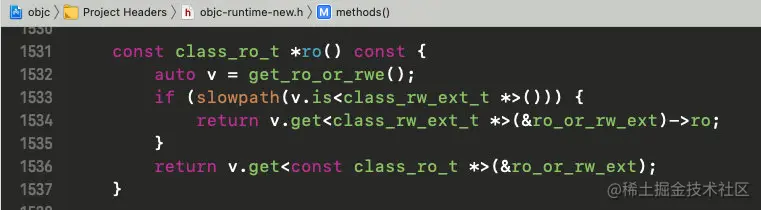

在上篇文章中，我最终留下了一个疑问：类的成员变量存储到哪里去了？WWDC 2020针对运行时进行了优化。在优化过程中，将ivar存在了ro中，那么我们分析一下源码能否找到 ro的相关操作：

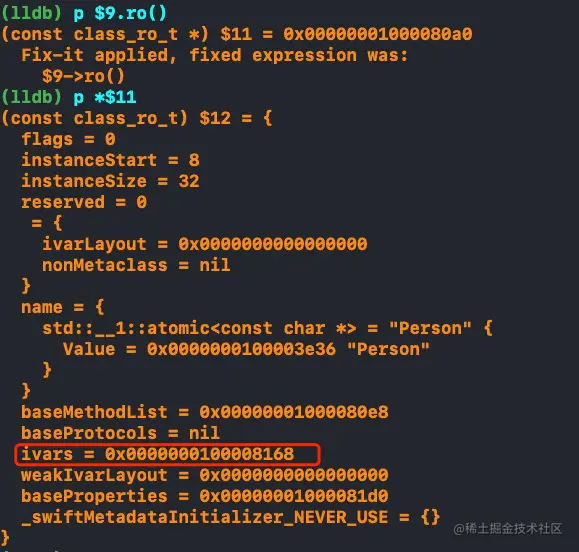

那么我们通过lldb来分析一下ro：

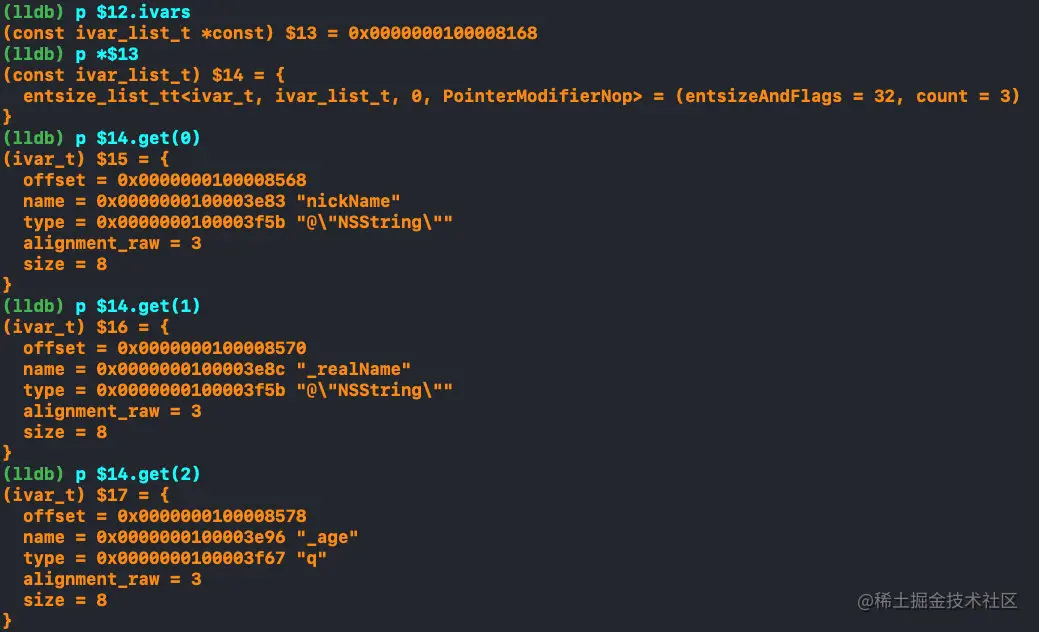

继续分析：

最终我们找到了成员变量nickName,以及属性生成的带_的成员变量

那么我们来看一下baseProperties里边存放的什么东西？

我们最后得出结论:baseProperties和properties()存放的都是属性

类方法的存储

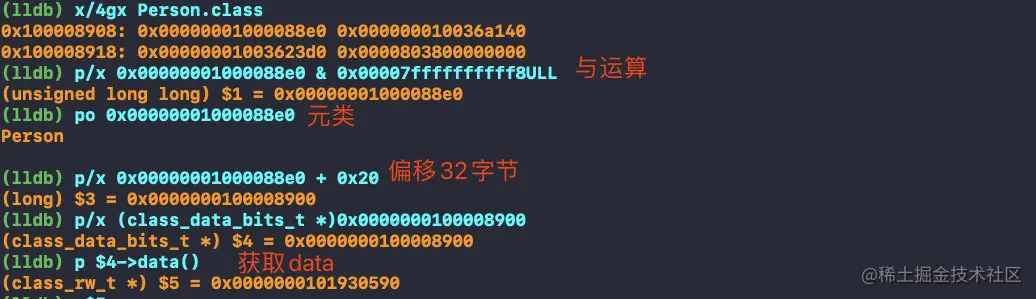

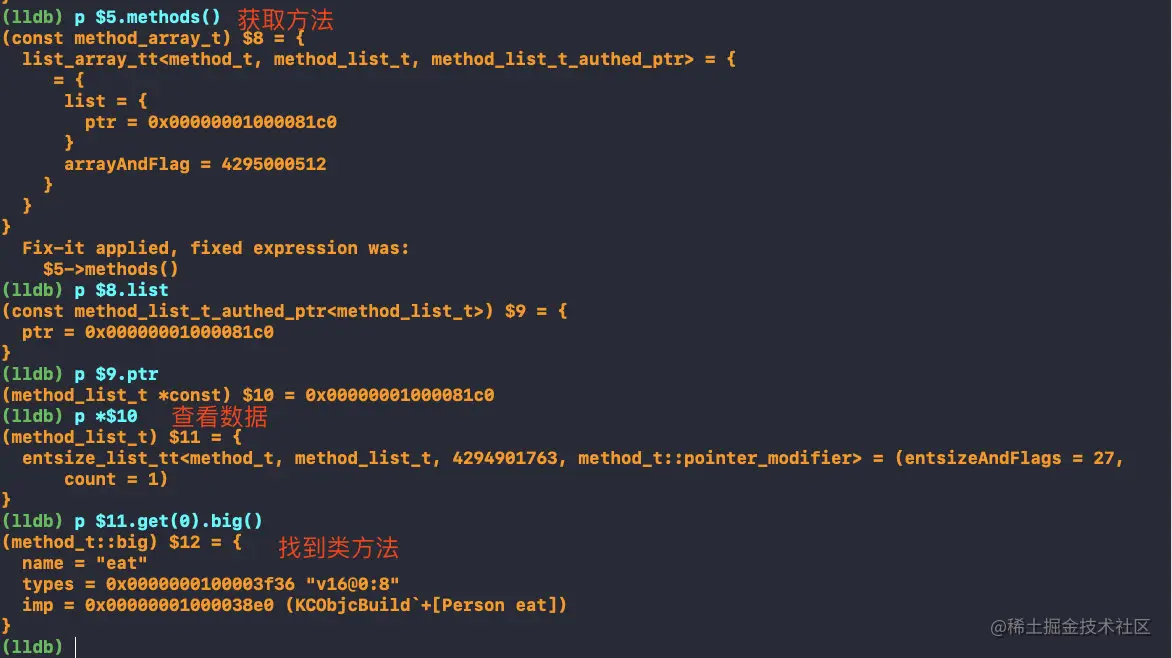

所谓的对象方法或者是类方法都是我们在OC层面的概念，在C/C++底层统称为函数。那么如果我们在OC中同时定义了-(void)run和+(void)run，那么我们在底层代码中放在一起存储的话，我们如何区分呢？最大可能就是我们没有找到的类方法，被存储在了别处，那么在什么地方呢，那就是我们之前引入的元类，类方法就存储在元类中，接下来我们用lldb来验证一下：

协议方法的获取

在Person类中添加协议

@protocol PersonDelegate <NSObject>
- (void)delegatMethod;
@end

@interface Person : NSObject<PersonDelegate>{
    NSString *nickName;
    NSObject *objc;
}

按照获取方法和属性的方式，lldb调试至此：

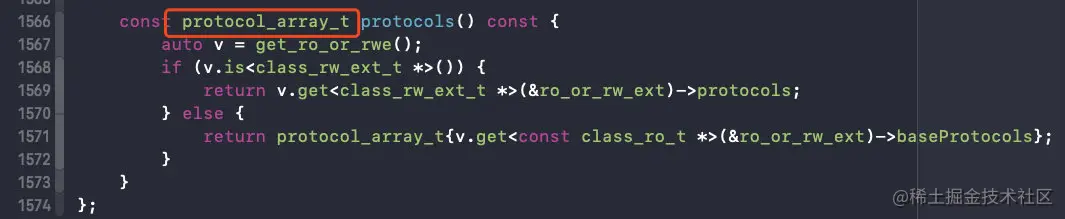

返回了protocol_list_t类型的数据，通过查看源码：

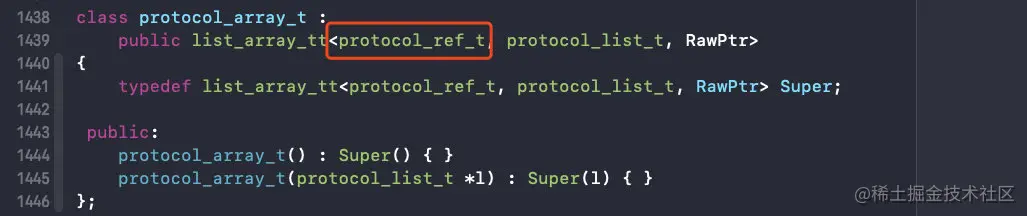

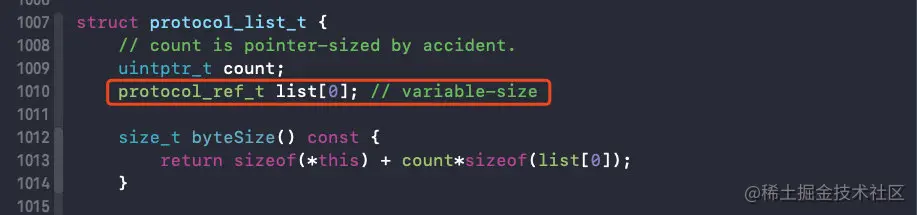

按照之前的逻辑，我们应该找到protocol_ref_t类型的数据，查看protocol_list_t的源码发现：

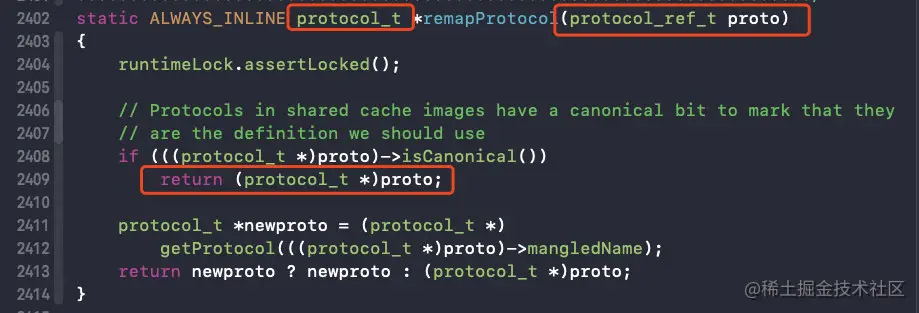

全局搜索protocol_ref_t找到了其类型转换的代码:

经过查看protocol_t类型的源码发现其很有可能就是我们最后要找的数据存储的地方：

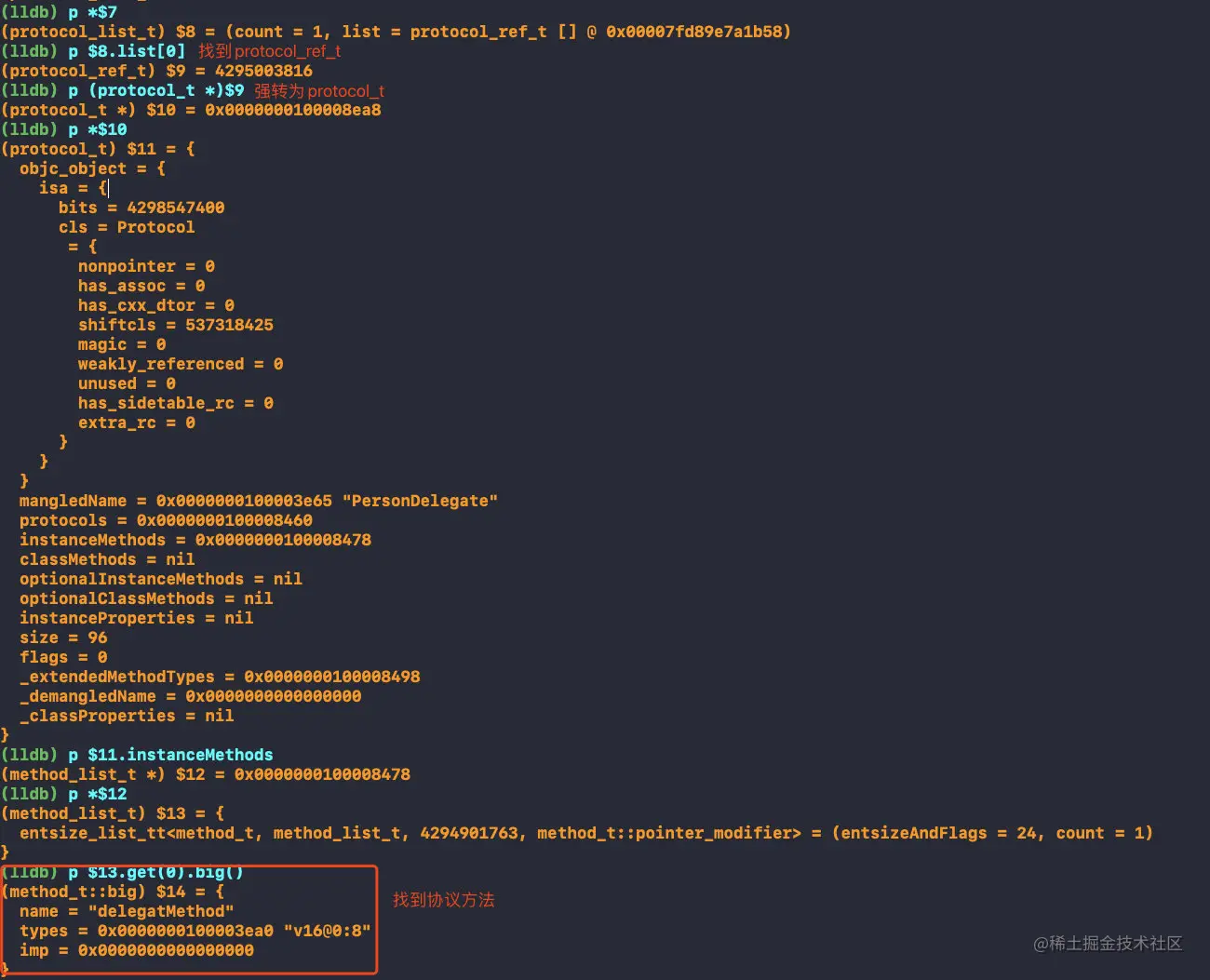

lldb打印：

类的懒加载

我们创建一个继承自Person的类Teacher：

@interface Teacher : Person

@end

@implementation Teacher

@end

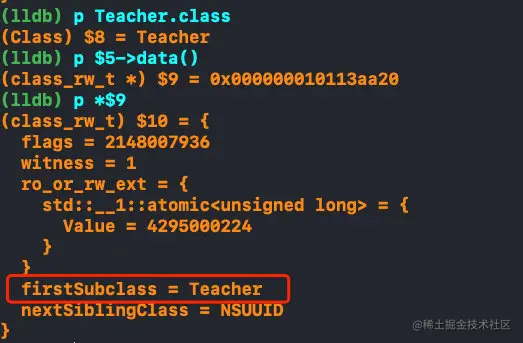

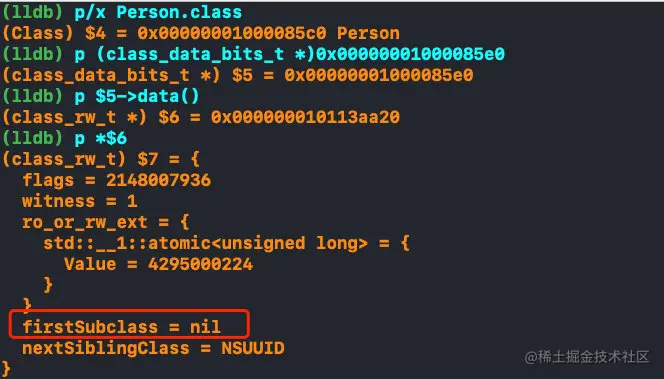

此时我们使用lldb进行打印调试：

我们在lldb中加载了一下Teacher类，这里就能打印出firstSubclass侧面验证了我们类的加载是一个懒加载的过程

类方法存储的API方法解析

除了以上使用lldb的方法分析，我们还可以使用API分析方法的存储

第一种分析方案

void testCopyMethodList(Class cls) {
    unsigned int count = 0;
    Method *methods = class_copyMethodList(cls, &count);
    for (unsigned int i = 0; i < count; i++) {
        Method const method = methods[i];
        NSString *methodName = NSStringFromSelector(method_getName(method));
        NSLog(@"-->%@", methodName);
    }
}

Person *person = [Person alloc];
Class cls = object_getClass(person);
testCopyMethodList(cls); // 打印Person的方法列表
NSLog(@"------分割线-------");
const char *className = class_getName(cls);
Class metaClass = objc_getMetaClass(className);
testCopyMethodList(metaClass); // 打印Person的元类的方法列表

打印结果：

-->run
-->name
-->.cxx_destruct
-->setName:
-->age
-->setAge:
-->realName
-->setRealName:
------分割线-------
-->eat

在类Person中打印出了属性的setter和getter方法，对象方法以及一个C++的析构方法，在Person的元类中打印出了类方法eat

第二种分析方案

void testInstanceMethodPlace(Class pClass){
    const char *className = class_getName(pClass);
    Class metaClass = objc_getMetaClass(className);

    Method method1 = class_getInstanceMethod(pClass, @selector(run));
    Method method2 = class_getInstanceMethod(metaClass, @selector(run));

    Method method3 = class_getInstanceMethod(pClass, @selector(eat));
    Method method4 = class_getInstanceMethod(metaClass, @selector(eat));

    NSLog(@"-->%p", method1);
    NSLog(@"-->%p", method2);
    NSLog(@"-->%p", method3);
    NSLog(@"-->%p", method4);
}

Person *person = [Person alloc];
Class cls = object_getClass(person);
testInstanceMethodPlace(cls);

打印结果:

-->0x1000080e8
-->0x0
-->0x0
-->0x100008080

结论分析:

第一行打印结果: Person类有对象方法run
第二行打印结果: Person的元类没有对象方法run -- run存储在Person类
第三行打印结果: Person类没有对象方法eat -- eat是Person类的类方法，存储在Person的元类
第四行打印结果: Person的元类有对象方法eat -- eat在Person的元类中以对象方法的形式存在

第三中分析方案

void testClassMethodPlace(Class pClass){
    const char *className = class_getName(pClass);
    Class metaClass = objc_getMetaClass(className);

    Method method1 = class_getClassMethod(pClass, @selector(run));
    Method method2 = class_getClassMethod(metaClass, @selector(run));

    Method method3 = class_getClassMethod(pClass, @selector(eat));
    Method method4 = class_getClassMethod(metaClass, @selector(eat));

    NSLog(@"-->%p", method1);
    NSLog(@"-->%p", method2);
    NSLog(@"-->%p", method3);
    NSLog(@"-->%p", method4);
}

打印结果:

-->0x0
-->0x0
-->0x1000081e8
-->0x1000081e8

结论分析:

第一行打印结果: Person类没有类方法run -- run为Person类的对象方法第二行打印结果: Person的元类没有类方法run -- run为Person类的对象方法第三行打印结果: Person类有类方法eat -- eat在Person类中以类方法存在第四行打印结果: Person的元类有类方法eat -- ？？？

疑惑：

为什么第四行打印结果显示:Person的元类会有类方法eat呢，eat在元类中不是应该以对象方法的形式存在么，此时我们结合objc源码分析：

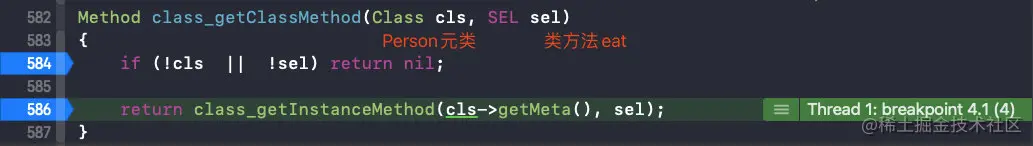

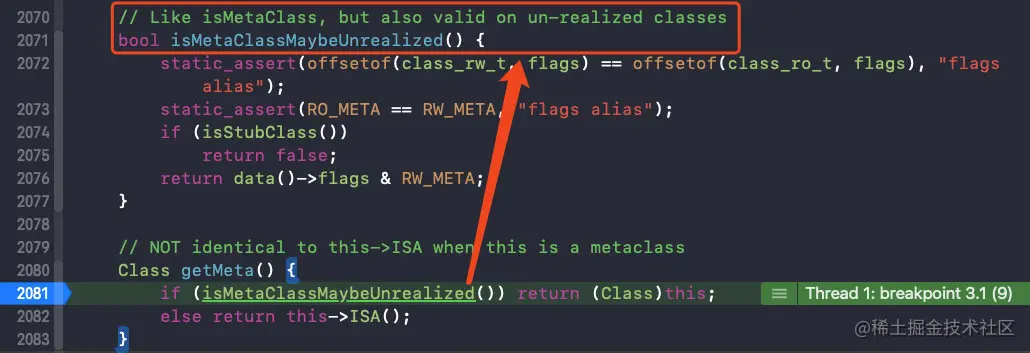

原来在class_getClassMethod的底层实现是调用了class_getInstanceMethod，接下来我们看一下getMeta()方法的实现:

结合判断条件的注释是否是元类，我们可以知道getMeta()就是判断传进来的类是否是元类来返回不同结果的，而此处明显传进来的是Person的元类，所以getMeta()就返回了this元类自己，那么最终class_getClassMethod还是返回了元类的对象方法，即返回了Person元类的对象方法eat，这就是为什么第三行和第四行打印地址一样的原因；

在底层没有类方法，都是对象方法

第四种分析方案

void testMethodImpClass(Class pClass){
    const char *className = class_getName(pClass);
    Class metaClass = objc_getMetaClass(className);

    IMP imp1 = class_getMethodImplementation(pClass, @selector(run));
    IMP imp2 = class_getMethodImplementation(metaClass, @selector(run));

    IMP imp3 = class_getMethodImplementation(pClass, @selector(eat));
    IMP imp4 = class_getMethodImplementation(metaClass, @selector(eat));

    NSLog(@"-->%p", imp1);
    NSLog(@"-->%p", imp2);
    NSLog(@"-->%p", imp3);
    NSLog(@"-->%p", imp4);
}

打印结果:

-->0x1000038a0
-->0x1002eb100
-->0x1002eb100
-->0x100003890

结论分析:

第一行打印结果: Person类有run方法的实现
第二行打印结果: Person的元类有run方法的实现 -- ？？？
第三行打印结果: Person类有eat方法的实现
第四行打印结果: Person的元类有eat方法的实现

疑惑:

我们知道寻找imp的过程就是sel映射imp的过程(方法的查找过程)

为什么Person的元类会有类的对象方法run的实现呢？我们结合objc的源码进行分析

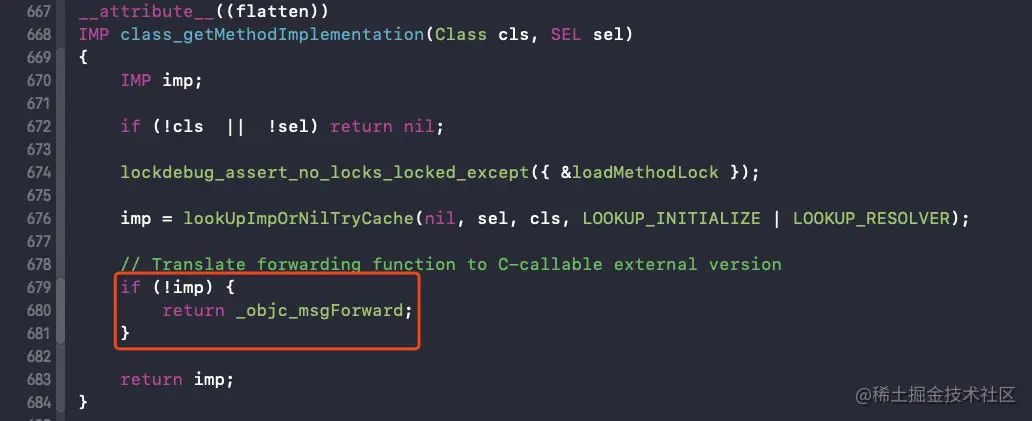

当需要映射的imp不存在时，底层方法反悔了一个_objc_msgForward，这就是最终出现Person的元类存在run方法实现结果的原因，那么_objc_msgForward是什么呢

(补充)消息转发机制: _objc_msgForward

我们调用对象的方法在底层都是通过_objc_msgSend方法来给当前对象发送消息，但是它并不是直接发送消息的，而是由一个_objc_msgForward的imp触发了消息转发机制，那么_objc_msgForward做了什么呢？

_objc_msgForward其实是一个imp类型，是一个具体的方法实现(Apple并未公布)，其主要作用就是用来进行消息转发，如果一个消息通过_objc_msgSend发送之后没有找到，那么_objc_msgForward就会尝试做消息转发；

具体_objc_msgForward是如何进行消息转发的，我们后续会在runtime中一窥究竟......
