介绍
原文参考Raft 实现笔记。
Raft目前是最著名的分布式共识性算法，被广泛的应用在 etcd、k8s 中。
在6.824中，Raft 作为第二个实验出现，是一系列实验的第一个，最终将实现一个容错的 KV 存储系统，类似于 Redis。
本文不对 Raft 做过多介绍，想要了解的可以阅读extended Raft paper论文。
6.824将 Raft 实现的实验分配了四个部分，分别是 2A、2B、2C 和 2D。每一部分将实现 Raft 中的一部分功能，最后实现出一个完整的 Raft 算法，如下：
- 2A：领导者选举，难度等级适中；
- 2B：日志，难度等级为难；
- 2C：持久化，难度等级为难；
- 2D：日志压缩，难度等级为难。
虽然将 2A 部分难度定为适中，但是笔者并不这样觉得，万事开头难，2A 作为第一部分，必须担起开拓的责任，给整个实验打下地基，相当于 Raft 骨架，而后面的部分则是丰富这个骨架。
由于每个实验部分都是基于上一个部分的，因此 2A 部分最为重要，这样才能推进后面的实验。
Part 2A
2A 部分需要实现领导者选举和心跳（AppendEntries RPC 请求，但无日志）。集群各节点选举出一个 leader，如果 leader 没有发生故障、网络未丢包等，则 leader 维持不变，否则将选举出新的 leader。

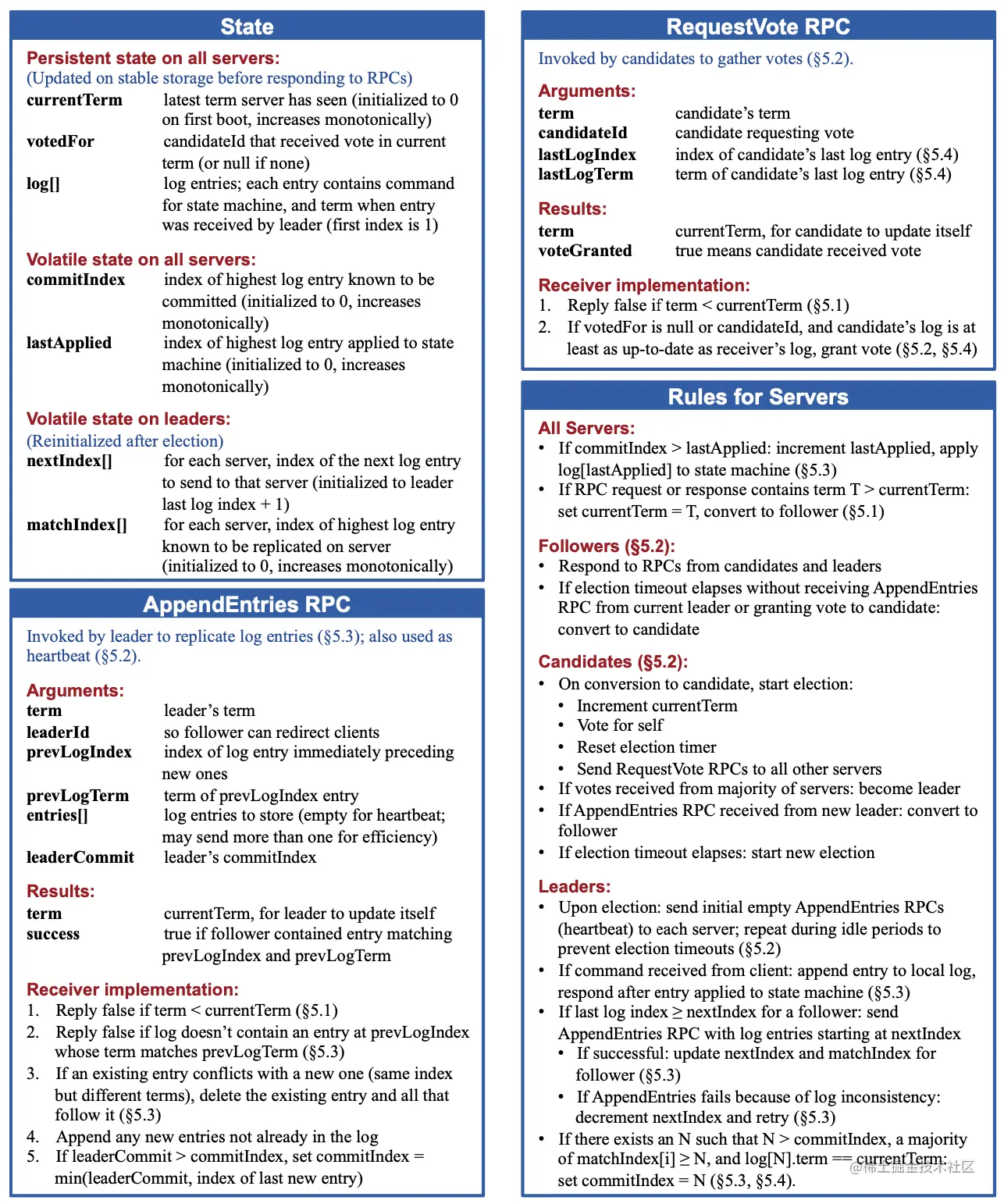

完成 2A 最重要的是多读多看论文上的 figure2，如下：
切记，一定要多看，遇到不会的点，一定要去看，因为上面就会有答案。
2A 可以分为两部分：leader 选举和心跳。其中选举涉及到超时选举和 RequestVote RPC 请求，而心跳涉及到定时心跳和 AppendEntries RPC 请求。
因此可讲 2A 拆分为如下四个小部分：
- 超时触发选举，即 ticker，当节点未收到心跳时触发新的选举。
- RequestVote，协调者向其它节点发送投票请求。
- 定时心跳，即 pingLoop，leader 独有，leader 向其它节点宣誓主权，不准它们发起选举。
- AppendEntries，leader 向其它节点发送心跳信息，目前不包含日志项。
结构体定义
Raft 节点由一个结构体定义，如下：
type Raft struct {
mu sync.Mutex
peers []*labrpc.ClientEnd
persister *Persister
me int // this peer's index into peers[]
dead int32 // set by Kill()
// peer
state PeerState
// 2A
currentTerm int // 当前任期
votedFor int // 给谁投过票
leaderId int // 集群 leader id
// apply channel
applyCh chan ApplyMsg
// time
electionTimer *time.Timer // 选举超时时间
pingTimer *time.Timer // 心跳超时时间
}
Raft 结构体本身就包含 mu、dead 等字段，实现 2A 我们就必须添加上需要的字段，如 state 字段用于表示当前节点的状态是 leader、follower 还是 candidate。新增的字段如下：
- state：节点状态
- currentTerm：当前节点任期
- votedFor：给谁投过票，-1 表示未投票
- leaderId：集群中的领导者 id
- applyCh：日志应用通道，暂时不用
- electionTimer：选举超时时间
- pingTimer：心跳超时时间，leader 专用
再来看看 RPC 请求中所使用的结构体：
type RequestVoteArgs struct {
Term int
CandidateId int
}
type RequestVoteReply struct {
Term int
VoteGranted bool
}
由于在 2A 中，RequestVote 只承担选举作用，不需要日志相关的字段，因此参数和回复都比较简单，这些字段的说明都可以在上面的插图中找到。 同样的，对于 AppendEntries 来说，如果只承担心跳的作用，那么字段也非常简单和明了，详细可参考插图。
type AppendEntriesArgs struct {
Term int
LeaderId int
}
type AppendEntriesReply struct {
Term int
Success bool
}
节点状态
由于节点存在 follower，candidate 和 leader 三个状态，可将这三个状态抽象为三个函数，方便在不同的状态中切换：
func (rf *Raft) becomeCandidate() {
rf.state = Candidate // 改变节点状态
rf.currentTerm++
rf.votedFor = rf.me
DPrintf("peer: %d become candidate\n", rf.me)
}
func (rf *Raft) becomeFollower(term int) {
rf.state = Follower
rf.currentTerm = term
rf.votedFor = -1
rf.electionTimer.Reset(getRandElectTimeout())
DPrintf("peer: %d become follower\n", rf.me)
}
func (rf *Raft) becomeLeader() {
rf.state = Leader
rf.leaderId = rf.me
// TODO 日志处理
// 心跳定时器
rf.pingTimer.Reset(heartbeatInterval)
go rf.pingLoop() // 开启心跳 loop
DPrintf("peer: %d become leader\n", rf.me)
}
- candidate 代表协调者，当切换为 candidate 时，除了将 state 设为 Candidate 之外，还需要增加当前任期，并且给自己投一票。
- follower 代表追随者，当切换为 follower 时，除了将 state 设为 follower 之外，还需设置当前任期为 leader 任期，votedFor 为 -1，没有给任何人投票，并且重置选举定时器。
- leader 代表领导者，当切换为 leader 时，将 state 设为 follower，重置心跳定时器，并开始心跳 loop，向其它节点发送心跳包。
此处逻辑，可以看出，心跳发送是 leader 独有的。
节点初始化
同 Make 函数新建一个 Raft 节点，并开始节点之间的选举，如下：
func Make(peers []*labrpc.ClientEnd, me int,
persister *Persister, applyCh chan ApplyMsg) *Raft {
rf := &Raft{}
rf.peers = peers
rf.persister = persister
rf.me = me // 节点 id
rf.applyCh = applyCh
// Your initialization code here (2A, 2B, 2C).
rf.currentTerm = 0
rf.votedFor = -1
rf.leaderId = -1
rf.state = Follower
rf.electionTimer = time.NewTimer(getRandElectTimeout())
rf.pingTimer = time.NewTimer(heartbeatInterval)
// initialize from state persisted before a crash
rf.readPersist(persister.ReadRaftState())
// start ticker goroutine to start elections
// 开始选举
DPrintf("peer: %d start ticker\n", rf.me)
go rf.ticker()
return rf
}
Make 函数主要对节点状态数据进行初始化，如当前任期（currentTerm）为 0，votedFor 和 leaderId 为 -1，表示空，并且节点的初始状态为 Follower，这点很重要。 随后通过 go 关键字新开 goroutine，运行 ticker 函数，该函数负责 leader 选举，后文再讲。最后返回当前节点实例。
两个 loop
2A 部分有两个 loop，即死循环，一个是 ticker，选举死循环，当一定时间内未收到心跳，则触发新的选举；另一个是 pingLoop，leader 独有，心跳死循环，当节点成为 leader 后，不断的向其它节点发送心跳 RPC。
ticker 每个节点都有，但是当节点成为 leader 后，ticker 函数其实是不工作的，如下：
func (rf *Raft) ticker() {
for rf.killed() == false {
<-rf.electionTimer.C
// 选举超时，重置定时器
rf.electionTimer.Reset(getRandElectTimeout())
rf.mu.Lock()
if rf.state == Leader {
rf.mu.Unlock()
continue
}
rf.becomeCandidate()
var votes int32 = 1 // 当前 1 票，自己投自己
me := rf.me
for peerId := range rf.peers {
if peerId == me { // 注意：此处比较仍然需要加锁
continue
}
// 新建 goroutine 发送请求
go func(peerId int) {
rf.mu.Lock()
currentTerm := rf.currentTerm
args := RequestVoteArgs{
Term: currentTerm,
CandidateId: rf.me,
}
reply := RequestVoteReply{}
DPrintf("peer: %d sendRequestVote to peer: %d\n", rf.me, peerId)
rf.mu.Unlock() // 解锁，发送 RPC 请求不能加锁
ok := rf.sendRequestVote(peerId, &args, &reply)
if !ok { // 请求失败，退出
DPrintf("peer: %d sendRequestVote fail\n", peerId)
return
}
// 注意：此处分段加锁，减少 RPC 请求等待的影响
rf.mu.Lock()
// 如果当前节点已经不是 candidate 了，则直接退出
if rf.state != Candidate {
rf.mu.Unlock() // 退出前，记得解锁
return
}
// 如果 reply 中的任期大于当前任期，则当前节点成为 follower
if reply.Term > currentTerm {
rf.becomeFollower(reply.Term)
}
if reply.VoteGranted { // 如果获得了选票
// 增加当前选票，并判断是否超过了半数
atomic.AddInt32(&votes, 1)
if int(votes) >= (len(rf.peers)+1)/2 {
DPrintf("peer: %d received %d votes, become leader\n", rf.me, votes)
rf.becomeLeader()
}
}
rf.mu.Unlock()
}(peerId)
}
rf.mu.Unlock() // 切记，必须成对出现
}
}
在代码第 7 行，如果当前节点状态变更为 leader 后，那么本次循环将会跳过，因为 leader 已经产生，则无需再次选举。 代码 12 行，如果一个节点成为 candidate 后，会给自己投上一票，因此初始票数是 1。
代码 19 行，新建 goroutine 来处理 RPC，避免锁长时间等待。
代码 37 行，这里很重要，如果当前节点已经获得了大多数投票，则已经成为了 leader，无需再处理后面的投票。
pingLoop 在节点成为 leader 后，才开始工作，如下：
func (rf *Raft) pingLoop() {
for rf.killed() == false {
// 成为 leader 后，必须立马发送一次心跳，而不是等超时后
rf.mu.Lock()
if rf.state != Leader { // 非 leader，则没有资格发送心跳，直接退出
rf.mu.Unlock()
return
}
// 向其它每个节点发送 AppendEntries RPC
leaderId := rf.leaderId
term := rf.currentTerm
for peerId := range rf.peers {
if peerId == rf.me {
continue
}
go func(peerId int) {
args := AppendEntriesArgs{
Term: term,
LeaderId: leaderId,
}
reply := AppendEntriesReply{}
ok := rf.sendAppendEntries(peerId, &args, &reply)
if !ok {
return
}
rf.mu.Lock()
// 别人的任期大
if reply.Term > term {
rf.becomeFollower(reply.Term)
}
// TODO
if reply.Success { // 证明日志同步成功
} else { // 日志同步失败，重新同步
}
rf.mu.Unlock() // 解锁
}(peerId)
}
rf.mu.Unlock()
<-rf.pingTimer.C
// 心跳超时，重置定时器
rf.pingTimer.Reset(heartbeatInterval)
}
}
pingLoop 的处理与 ticker 稍有不同，ticker 是定时器到点后才开始处理，而 pingLoop 是直接发出心跳，发完后才进行计时，这是因为成为 leader 后需要立马向其它节点发送心跳。 代码第 5 行，当节点状态不是 leader 时，不能再发送心跳，直接解锁退出。
代码第 29 行，发现别人的任期大时，直接成为 follower。
RPC
前面也提到了，2A 涉及两个 RPC 请求，即 RequestVote 和 AppendEntries，二者都是 RCP 处理器，用于处理其它节点发送的 RPC 请求。
func (rf *Raft) RequestVote(args *RequestVoteArgs, reply *RequestVoteReply) {
rf.mu.Lock()
defer rf.mu.Unlock()
reply.Term = rf.currentTerm
// 如果请求者的任期小于当前任期，那么直接返回 false
if args.Term < rf.currentTerm {
reply.VoteGranted = false
return
}
// 一旦发现了任期更大的请求者，则直接变成 follower
if args.Term > rf.currentTerm {
rf.becomeFollower(args.Term)
}
// 如果 votedFor 是空，或者是请求者 id，注意日志条件是 and，但是 2A 不需要
if rf.votedFor == -1 || rf.votedFor == args.CandidateId {
reply.VoteGranted = true
return
}
DPrintf("RequestVote, args: %v, reply: %v\n", args, reply)
}
RequestVote 用于处理其它节点发送的投票请求，给出回复（reply）。 代码第 6 行，如果请求者任期小于当前任期，那么拒绝投票，直接返回。
代码第 11 行，如果请求者任期大于当前任期，那么成为 follower，并进行后面的操作决定是否投票。
代码第 15 行，如果当前节点 votedFor 为 null 或者是 candidateId，那么投票。
注意：为什么 votedFor 为 null 或者是 candidateId 就投票了？原因在于如果 candidateId 是 null，那么代表当前节点未投票，状态为 follower，那么可直接投票；如果是 candidateId，那么代表已经给请求者投过票了，那么仍可以再投。 当然这只是暂时的，在后面的实验中会检查日志完整性再来决定是否投票。
func (rf *Raft) AppendEntries(args *AppendEntriesArgs, reply *AppendEntriesReply) {
rf.mu.Lock()
defer rf.mu.Unlock()
reply.Term = rf.currentTerm
if args.Term < rf.currentTerm {
reply.Success = false
return
}
// 一旦发现了任期更大的请求者，则直接变成 follower
if args.Term > rf.currentTerm {
rf.becomeFollower(args.Term)
} else { // 任期相等，则刷新选举时间
rf.electionTimer.Reset(getRandElectTimeout())
}
rf.leaderId = args.LeaderId
// TODO 日志
reply.Success = true
DPrintf("AppendEntries, args: %v, reply: %v\n", args, reply)
}
AppendEntries 在 2A 部分，只负责 leader 向其它节点发送心跳，因此没有日志同步这些复杂逻辑，所以比较简单。 代码第 5 行，如果请求者的任期小于当前任期，那么心跳失败，直接返回，
代码第 10 行，如果发现请求者任期大于当前任期，那么成为 follower，否则任期相同，则重置选举时间。
代码第 15 行，设置 leaderId 并设置 reply 为心跳成功，注意此处暂时未涉及到日志同步问题，后面实验待补充。
小节
实验 2A 部分，是整个实验 2 的地基，工作主要如下：
- 三个状态，节点状态之间的转换函数。
- 两个 loop，ticker 和 pingLoop，pingLoop 是 leader 独有，ticker 在 leader 节点中也会跳过。
- 两个 RPC 请求和处理，分别用于投票和心跳。
运行测试：
go test -run 2A -race
......
Test (2A): initial election ...
... Passed -- 3.1 3 116 14386 0
Test (2A): election after network failure ...
... Passed -- 4.4 3 232 18654 0
Test (2A): multiple elections ...
... Passed -- 5.7 7 1236 103166 0
PASS
ok 6.824/raft 14.221s
完整代码见62fe2b6/src/raft/raft.go。
