图解七层网络模型

2021-06-21 129 阅读1分钟

OSI: open system interconnection 开放式系统互联参考模型
OSI 和TCP/IP 的对应关系和协议

概述

在这里插入图片描述

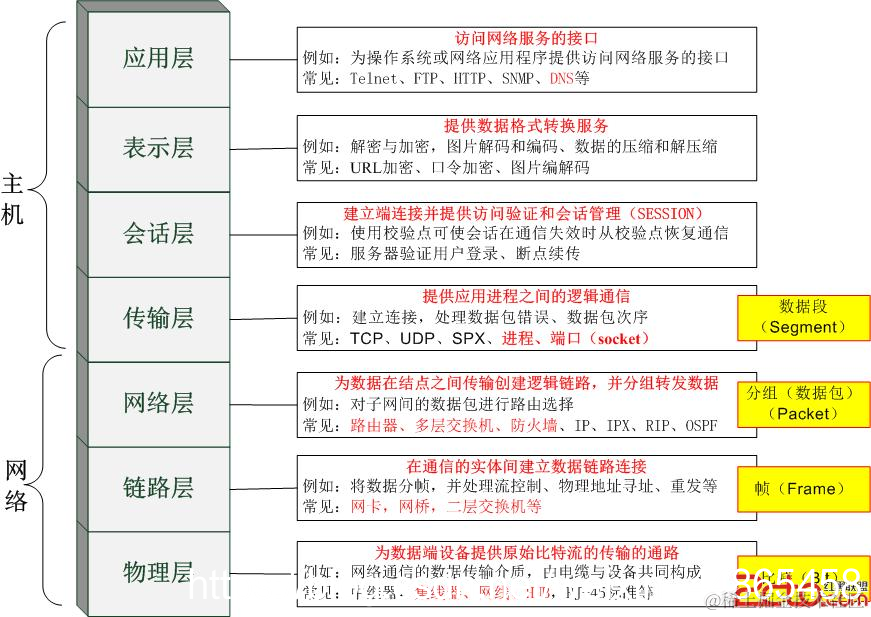

OSI模型各层的基本作用：

在这里插入图片描述

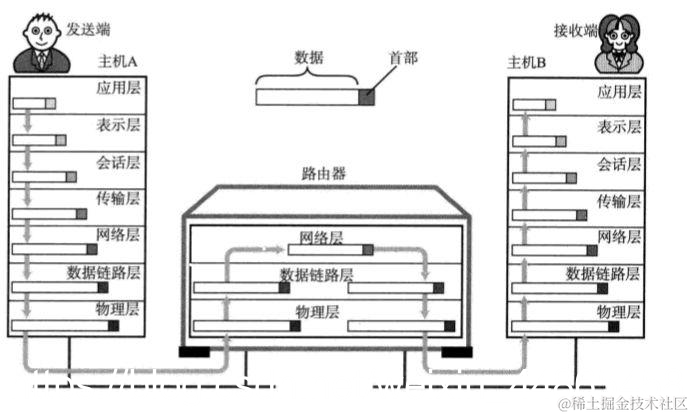

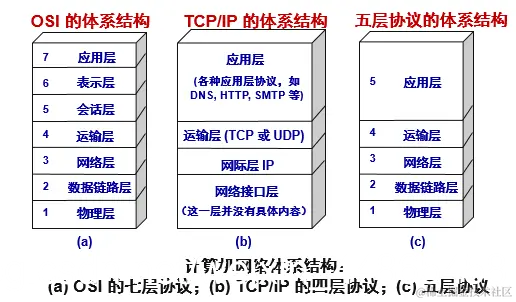

OSI对应tcp/ip和五层协议

在这里插入图片描述

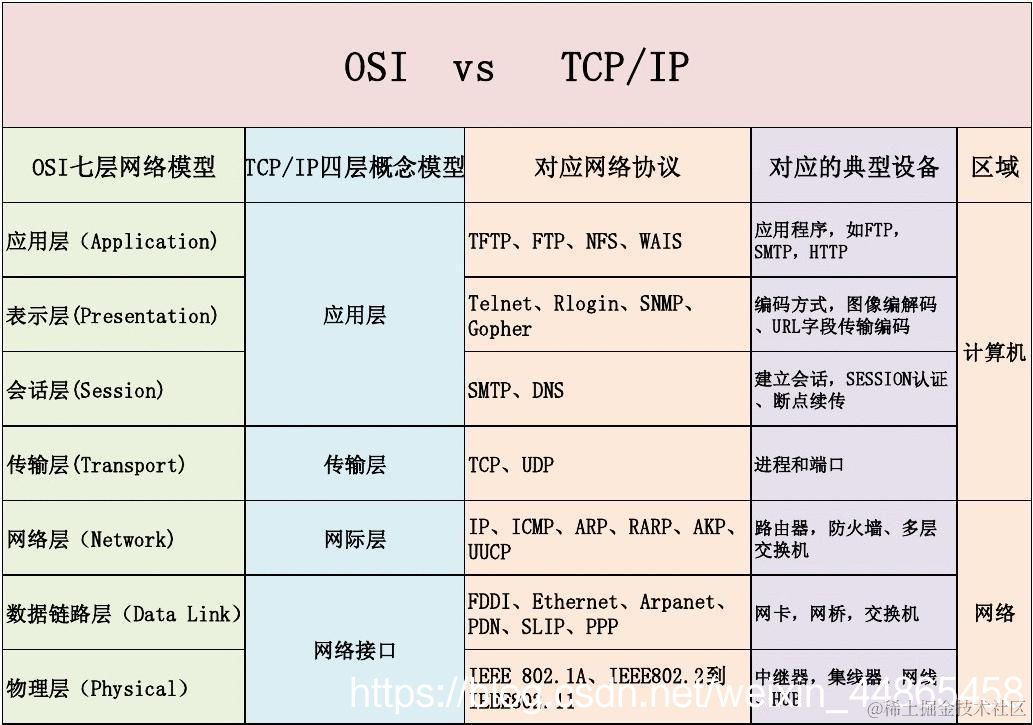

OSI TCP/IP对应网络协议

在这里插入图片描述

详解OSI七层网络模型

物理层在这里插入图片描述

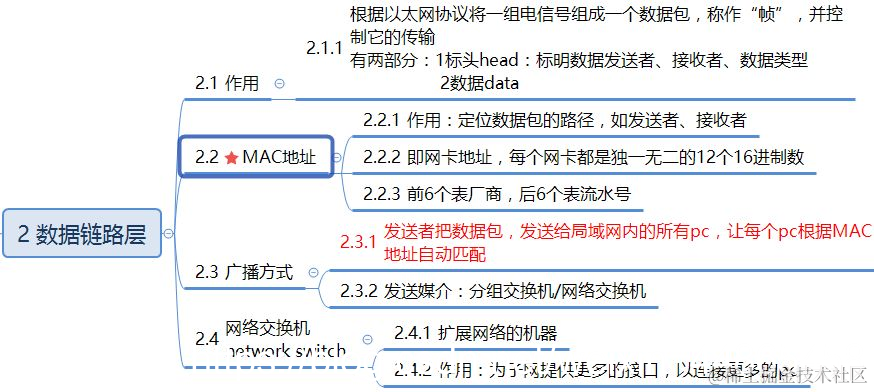

数据链路层在这里插入图片描述

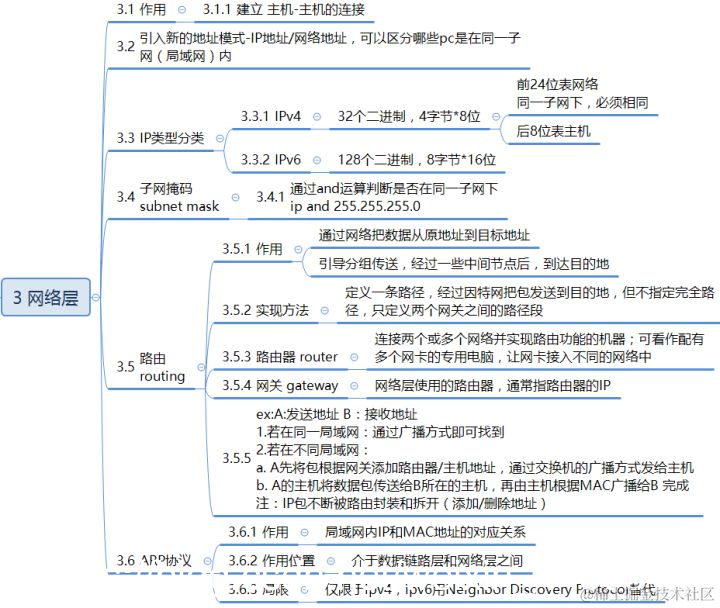

网络层
在这里插入图片描述

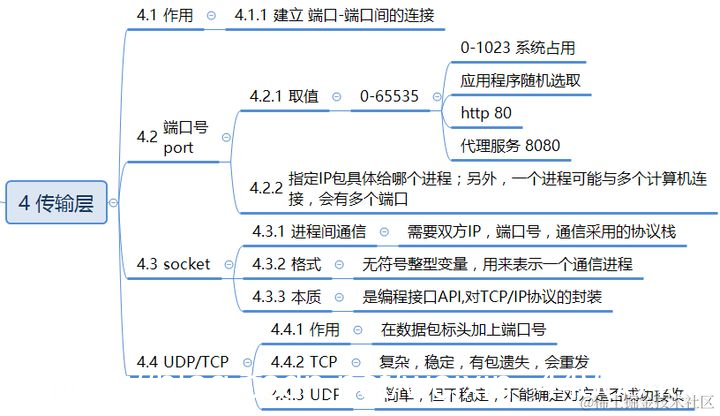

传输层
在这里插入图片描述

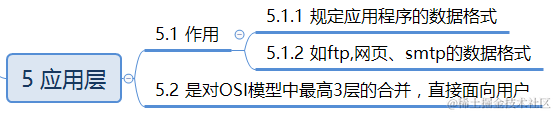

应用层
在这里插入图片描述

最后一张图：
在这里插入图片描述
